SuperSquareLaser 2G Plus - Apontador laser Laserliner - Manual de utilização gratuito

Tipo de produto	Laser de linhas de 90°
Marca	Laserliner
Modelo	SuperSquareLaser 2G Plus
Tecnologia laser	PowerGreen+ (diodo verde 515 nm)
Classe de segurança laser	2 (< 1 mW conforme EN 60825-1)
Precisão do ângulo	± 0,5 mm/m
Alcance de visibilidade (típico)	40 m (a 300 lx máx.)
Nivelamento	Manual (com auxílio de bolhas)
Alimentação	2 pilhas AA (LR6) 1,5 V
Autonomia	Aproximadamente 3 horas
Dimensões (C x A x P)	200 x 48 x 100 mm
Peso (pilhas incluídas)	350 g
Temperatura de funcionamento	0°C a 50°C
Temperatura de armazenamento	-10°C a 70°C
Umidade relativa máx.	80 % UR (sem condensação)
Altitude de trabalho máx.	4000 m acima do nível do mar
Aplicações	Instalação de azulejos no piso e na parede, alinhamento vertical/horizontal
Funções especiais	Borda de guia 90°, superfície de assentamento, bolhas, pinos especiais para fixação na parede
Manutenção	Limpar com um pano ligeiramente úmido; evitar produtos abrasivos e solventes
Armazenamento	Local seco e limpo; remover as pilhas antes de armazenamento prolongado
Manual disponível	64 páginas, disponível para download em vários idiomas (FR, DE, EN, ES, etc.)

Perguntas frequentes - SuperSquareLaser 2G Plus Laserliner

Como ligar o SuperSquareLaser 2G Plus?

Pressione o botão LIGA / DESLIGA (marca 1) localizado no aparelho.

Como usar o laser para instalação de azulejos no piso?

Coloque o aparelho no chão e ligue-o. As duas linhas laser projetam um ângulo de 90°. Use a borda de guia de 90° (4) e a superfície de assentamento (5) para ajustar o primeiro azulejo.

Como fixar o aparelho na parede?

Aplique o aparelho contra a parede e insira os pinos especiais nos orifícios previstos para esse fim. Use as bolhas para o nivelamento.

Como verificar a precisão da linha vertical?

Fixe um fio de prumo de pelo menos 2,5 m com um prumo livre. Ligue o aparelho e alinhe as linhas no fio. O desvio não deve exceder 0,5 mm/m.

O que fazer se o aparelho não ligar?

Verifique as pilhas no compartimento (8). Certifique-se de que estão inseridas no sentido correto e que não estão descarregadas. Substitua-as se necessário.

Quais pilhas usar?

Use duas pilhas AA (LR6) de 1,5 V. Respeite a polaridade indicada no compartimento.

Como limpar o laser?

Limpe todos os componentes com um pano ligeiramente úmido. Não use produtos de limpeza, abrasivos ou solventes.

Qual é o alcance máximo do laser?

A visibilidade típica é de 40 m em condições de luminosidade ambiente de 300 lx no máximo.

O laser é perigoso para os olhos?

Sim, é um laser de classe 2 (< 1 mW). Nunca olhe diretamente para o feixe nem para suas reflexões. Vire a cabeça e feche os olhos se estiver exposto.

Onde posso baixar o manual completo?

O manual em formato PDF está disponível gratuitamente no site notice-facile.com ou no site do fabricante no endereço indicado no manual.

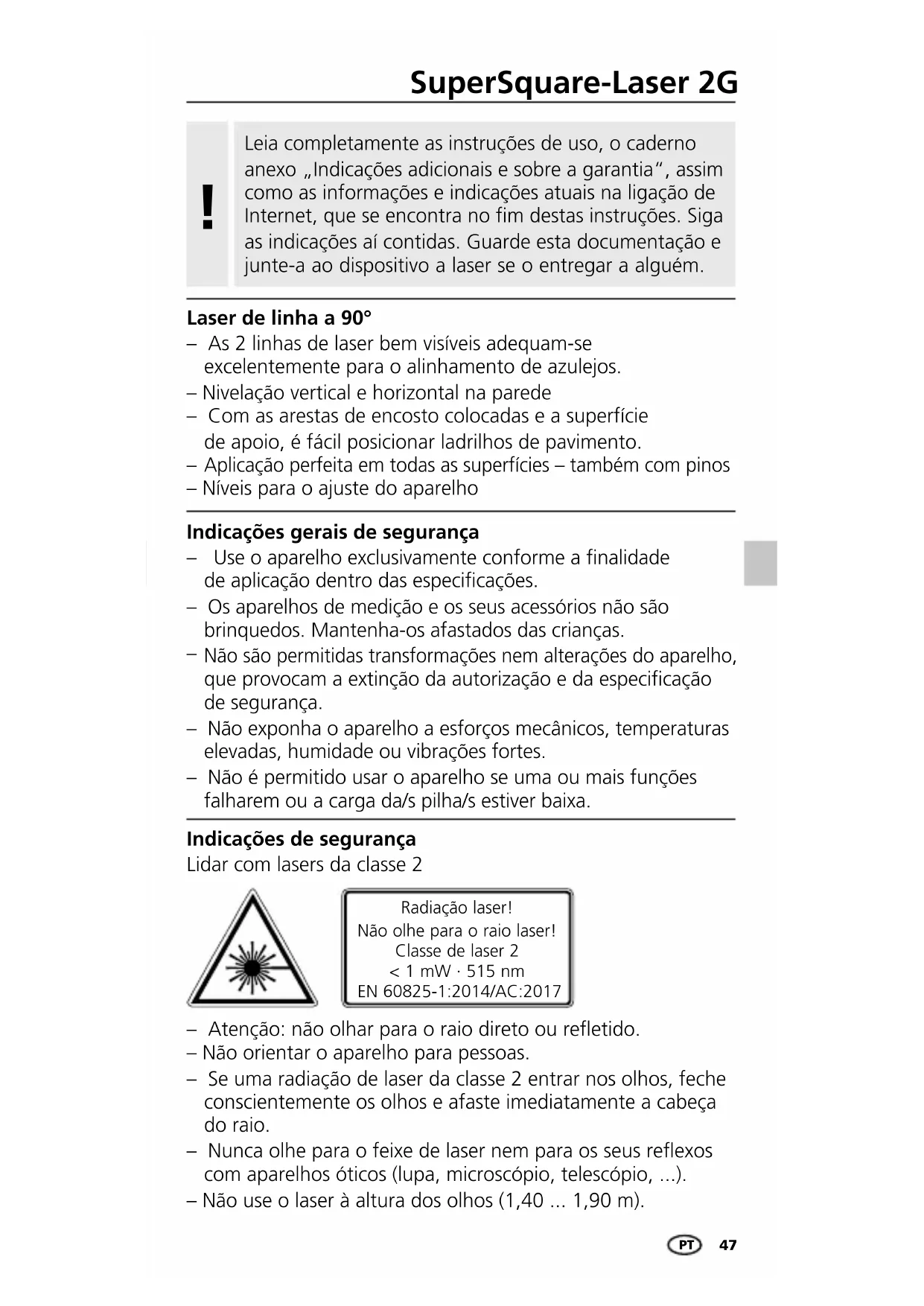

MANUAL DE UTILIZADOR SuperSquareLaser 2G Plus Laserliner

Leia completamente as instruções de uso, o caderno anexo „Indicações adicionais e sobre a garantia“, assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo a laser se o entregar a alguém.

Laser de linha a 90°

• As 2 linhas de laser bem visíveis adequam-se excelentemente para o alinhamento de azulejos.
  – Nivelação vertical e horizontal na parede
• Com as arestas de encosto colocadas e a superfície de apoio, é fácil posicionar ladrilhos de pavimento.
• Aplicação perfeita em todas as superfícies – também com pinos
  – Níveis para o ajuste do aparelho

Indicações gerais de segurança

• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• Os aparelhos de medição e os seus acessórios não são brinquedos. Mantenha-os afastados das crianças.
• Não são permitidas transformações nem alterações do aparelho, que provocam a extinção da autorização e da especificação de segurança.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas, humidade ou vibrações fortes.
• Não é permitido usar o aparelho se uma ou mais funções falharem ou a carga da/s pilha/s estiver baixa.

Indicações de segurança

Lidar com lasers da classe 2

Radiação laser! Não olhe para o raio laser! Classe de laser 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017

• Atenção: não olhar para o raio direto ou refletido.
• Não orientar o aparelho para pessoas.
• Se uma radiação de laser da classe 2 entrar nos olhos, feche conscientemente os olhos e afaste imediatamente a cabeça do raio.
• Nunca olhe para o feixe de laser nem para os seus reflexos com aparelhos óticos (lupa, microscópio, telescópio, ...).
  – Não use o laser à altura dos olhos (1,40 ... 1,90 m).

Laserliner

• Superfícies bem refletoras, espelhadas ou brilhantes devem ser cobertas durante a operação com dispositivos a laser.
• Em áreas de tráfego públicas, limitar ao máximo possível o feixe de laser, por intermédio de vedações e divisórias, e assinalar a zona do laser com placas de aviso.

Indicações de segurança

Lidar com radiação eletromagnética

• O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética nos termos da diretiva CEM 2014/30/UE.
• Observar limitações operacionais locais, como p. ex. em hospitais, aviões, estações de serviço, ou perto de pessoas com pacemarkers. Existe a possibilidade de uma influência ou perturbação perigosa de aparelhos eletrónicos.

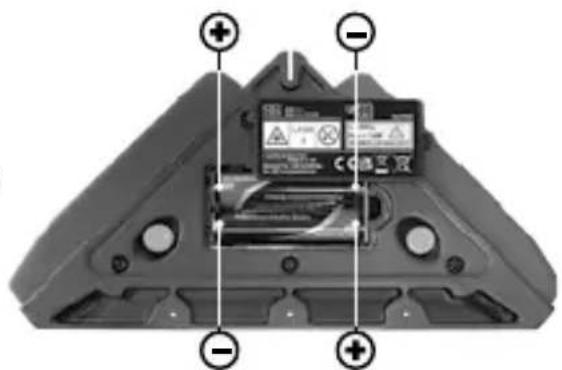

1 Inserção das pilhas

Abrir o compartimento de pilhas (8) e inserir as pilhas de acordo com os símbolos de instalação. Observar a polaridade correta.

1 Botão para ligar / desligar
2 Níveis de bolha para aplicações em paredes
3 Janela de saída do laser
4 Base de encosto a 90°

5 Superfície de apoio
6 Aresta de encosto
7 Pinos
8 Compartimento de pilhas

2 Aplicações no solo ou pavimento

Ligar o aparelho com o botão para ligar / desligar (1). A seguir as linhas de laser produzem 2 marcações num ângulo de 90° no pavimento. Com estas linhas é possível assentar ladrilhos com facilidade e exatidão. A aresta de encosto de 90° (4) e a superfície de apoio (5) facilitam o alinhamento do primeiro ladrilho de pavimento.

Os aparelhos com tecnologia PowerGreen+ têm díodos especiais verdes muito claros, que permitem uma visibilidade excelente das linhas de laser a grandes distâncias, sobre superfícies escuras e com iluminação ambiente clara.

Cerca de seis vezes mais brilhante do que um típico laser vermelho com 630 - 660 nm

3 Aplicações na parede

Coloque o aparelho contra a parede para a nivelação horizontal e vertical. A seguir, alinhe o aparelho com a ajuda do nível de bolha.

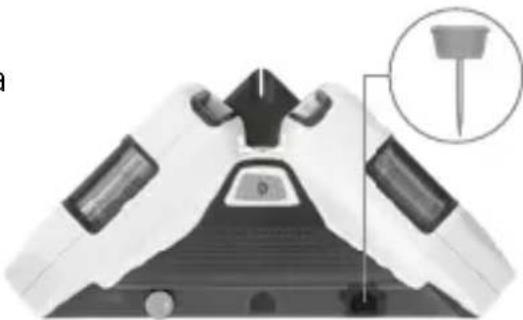

4 Fixação na parede

1. Coloque o aparelho contra a parede.

2. Insira os pinos especiais pelos furos preparados para o efeito.

Verifique regularmente a calibragem antes do uso, depois de transporte e armazenamentos prolongados.

Laserliner

5 Verificação da linha vertical

Fixe na parede um prumo com um fio com pelo menos 2,5 m de comprimento; o prumo deve ficar a oscilar livremente com movimento pendular. Ligue o aparelho, oriente as linhas para o prumo e alinhe os níveis (2). A exatidão encontra-se dentro da tolerância se a divergência entre a linha de laser e o fio de prumo não for superior a 0,5 mm / m.

Calibragem

O medidor deve ser calibrado e controlado regularmente para garantir a precisão da função. Nós recomendamos intervalos de calibragem de 1-2 anos. Em caso de necessidade, contacte o seu comerciante ou dirija-se ao departamento de assistência da UMAREX-LASERLINER.

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes. Remova a/s pilha/s antes de um armazenamento prolongado. Armazene o aparelho num lugar limpo e seco.

Dados técnicos (Sujeito a alterações técnicas. 21W25)

Exatidão angular ± 0,5 mm / m
Nivelação manual
Visibilidade (usual)* 40 m
Comprimento de onda laser	515 nm
Classe de laser	2 / < 1 mW(EN 60825-1:2014/AC:2017)
Alimentação elétrica 2 x 1,5V LR6 (AA)
Duração operacional aprox.	3 horas
Condições de trabalho	0°C ... 50°C, Humidade de ar máx. 80% rH, sem condensação, Altura de trabalho máx. de 4000 m em relação ao NM (nível do mar)
Condições de armazenamento	-10°C ... 70°C,Humidade de ar máx. 80% rH
Dimensões (L x A x P) 200 x 48 x 100 mm
Peso 350 g (incl. pilhas)

* com um máx. de 300 Lux

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE. Este produto é um aparelho elétrico e tem de ser recolhido e eliminado separadamente, conforme a diretiva europeia sobre aparelhos elétricos e eletrónicos usados.

Mais instruções de segurança e indicações adicionais em: http://laserliner.com/info/?an=AFP
