SuperSquareLaser 2G Plus - Laserpointer Laserliner - Kostenlose Bedienungsanleitung

Produkttyp	90° Linienlaser
Marke	Laserliner
Modell	SuperSquareLaser 2G Plus
Lasertechnologie	PowerGreen+ (grüne Diode 515 nm)
Laser-Sicherheitsklasse	2 (< 1 mW gemäß EN 60825-1)
Winkelgenauigkeit	± 0,5 mm/m
Sichtbarkeitsbereich (typisch)	40 m (bei max. 300 lx)
Nivellierung	Manuell (mithilfe von Libellen)
Stromversorgung	2 AA-Batterien (LR6) 1,5 V
Betriebsdauer	Ca. 3 Stunden
Abmessungen (L x H x T)	200 x 48 x 100 mm
Gewicht (mit Batterien)	350 g
Betriebstemperatur	0°C bis 50°C
Lagertemperatur	-10°C bis 70°C
Max. relative Luftfeuchtigkeit	80 % RF (nicht kondensierend)
Max. Arbeitshöhe	4000 m über dem Meeresspiegel
Anwendungen	Verlegen von Boden- und Wandfliesen, vertikale/horizontale Ausrichtung
Sonderfunktionen	90° Führungskante, Aufstellfläche, Libellen, spezielle Stifte für Wandbefestigung
Pflege	Mit einem leicht feuchten Tuch reinigen; keine Scheuermittel oder Lösungsmittel verwenden
Lagerung	Trockener und sauberer Ort; Batterien vor längerer Lagerung entfernen
Anleitung verfügbar	64 Seiten, herunterladbar in mehreren Sprachen (FR, DE, EN, ES, usw.)

Häufig gestellte Fragen - SuperSquareLaser 2G Plus Laserliner

Wie schalte ich den SuperSquareLaser 2G Plus ein?

Drücken Sie die Taste EIN / AUS (Markierung 1) am Gerät.

Wie verwende ich den Laser für das Verlegen von Bodenfliesen?

Stellen Sie das Gerät auf den Boden und schalten Sie es ein. Die beiden Laserlinien projizieren einen 90°-Winkel. Verwenden Sie die 90°-Führungskante (4) und die Aufstellfläche (5), um die erste Fliese auszurichten.

Wie befestige ich das Gerät an der Wand?

Setzen Sie das Gerät an die Wand und führen Sie die speziellen Stifte in die dafür vorgesehenen Löcher ein. Verwenden Sie die Libellen zur Nivellierung.

Wie überprüfe ich die Genauigkeit der vertikalen Linie?

Befestigen Sie eine Lotlinie von mindestens 2,5 m mit einem freien Lot. Schalten Sie das Gerät ein und richten Sie die Linien auf die Schnur aus. Die Abweichung darf 0,5 mm/m nicht überschreiten.

Was tun, wenn sich das Gerät nicht einschaltet?

Überprüfen Sie die Batterien im Fach (8). Stellen Sie sicher, dass sie richtig herum eingelegt und nicht entladen sind. Ersetzen Sie sie bei Bedarf.

Welche Batterien soll ich verwenden?

Verwenden Sie zwei AA-Batterien (LR6) 1,5 V. Beachten Sie die im Batteriefach angegebene Polarität.

Wie reinige ich den Laser?

Reinigen Sie alle Komponenten mit einem leicht feuchten Tuch. Verwenden Sie keine Reinigungsmittel, Scheuermittel oder Lösungsmittel.

Was ist die maximale Reichweite des Lasers?

Die typische Sichtbarkeit beträgt 40 m bei einer Umgebungshelligkeit von maximal 300 lx.

Ist der Laser gefährlich für die Augen?

Ja, es handelt sich um einen Laser der Klasse 2 (< 1 mW). Schauen Sie niemals direkt in den Strahl oder seine Reflexionen. Drehen Sie den Kopf und schließen Sie die Augen, wenn Sie exponiert sind.

Wo kann ich die vollständige Anleitung herunterladen?

Die Anleitung im PDF-Format ist kostenlos auf der Website notice-facile.com oder auf der Website des Herstellers unter der im Handbuch angegebenen Adresse erhältlich.

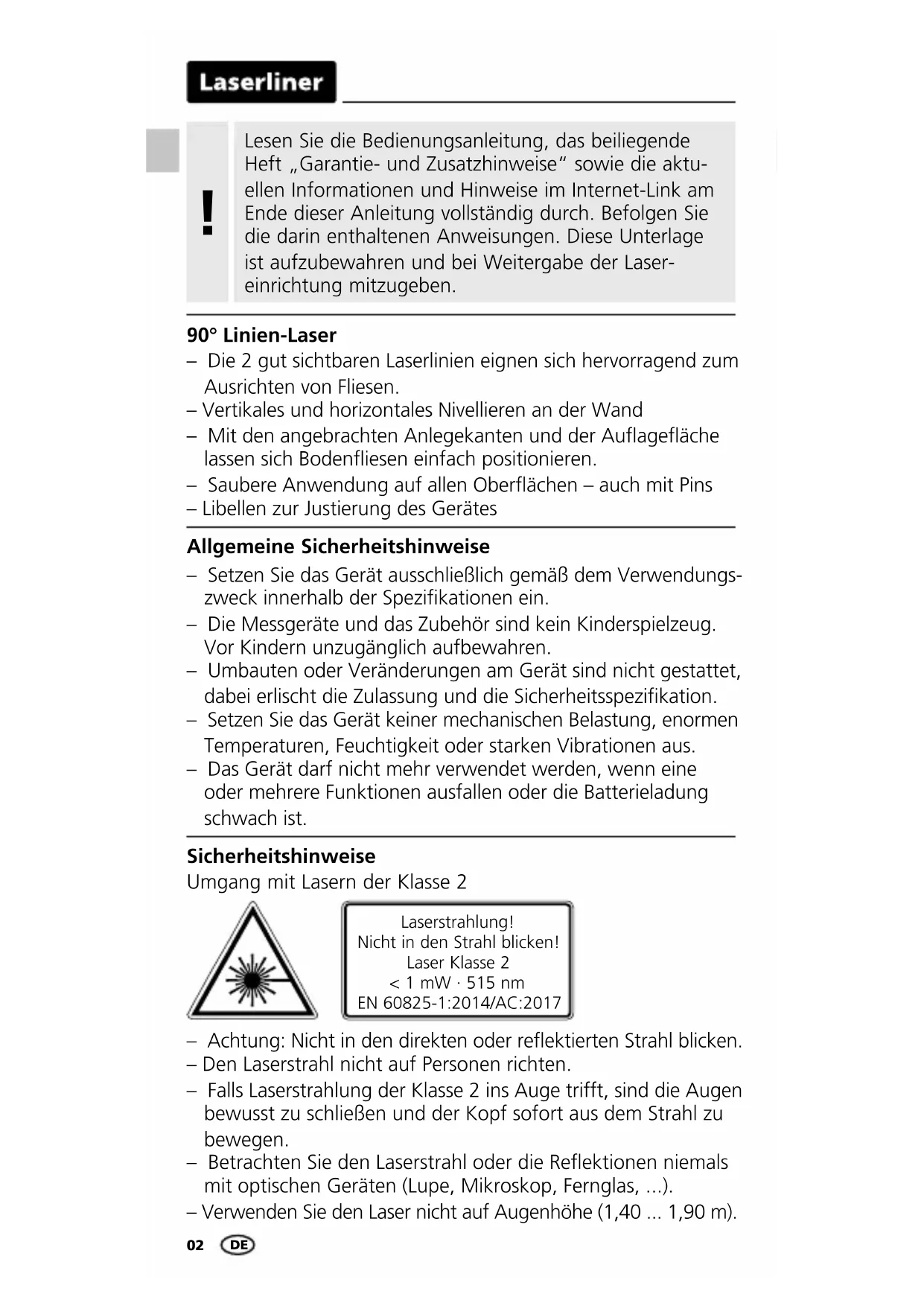

BEDIENUNGSANLEITUNG SuperSquareLaser 2G Plus Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Laser-einrichtung mitzugeben.

90° Linien-Laser

• Die 2 gut sichtbaren Laserlinien eignen sich hervorragend zum Ausrichten von Fliesen.
• Vertikales und horizontales Nivellieren an der Wand
• Mit den angebrachten Anlegekanten und der Auflagefläche lassen sich Bodenfliesen einfach positionieren.
• Saubere Anwendung auf allen Oberflächen – auch mit Pins
  – Libellen zur Justierung des Gerätes

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  – Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

• Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
• Den Laserstrahl nicht auf Personen richten.
• Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
• Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).

• Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).

• Gut reflektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken.

• In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

1 Einlegen der Batterien

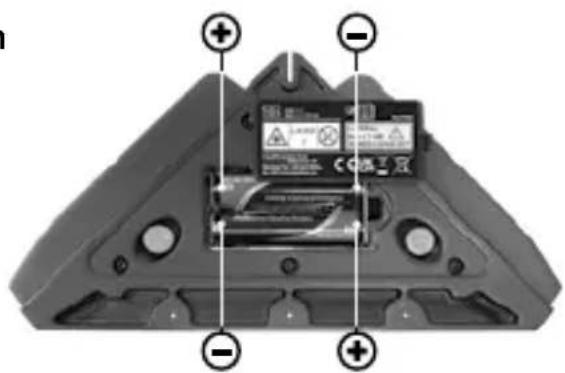

Batteriefach (8) öffnen und Batterien gemäß den Installationssymboleneinlegen. Dabei auf korrekte Polarität achten.

1 AN-/AUS-Schalter
2 Libellen für Wand-Anwendungen
3 Laseraustrittsfenster
4 90° Anlegekante

5 Auflagefläche
6 Anlegekante
7 Pins
8 Batterietach

Laserliner

2 Anwendungen auf dem Boden

Gerät mit AN-/AUS-Schalter (1) einschalten. Die Laser linien erzeugen nun zwei Markierungen im 90° Winkel auf dem Boden. Mit diesen können einfach und exakt Fliesen verlegt werden. Die 90° Anlegekante (4) und die Auflagefläche (5) erleichtern das Ausrichten der ersten Bodenfliese.

Grüne Lasertechnologie

Geräte mit der Technologie PowerGreen+ verfügen über sehr helle, grüne Hochleistungs- dioden, die eine hervorragende Sichtbarkeit der Laserlinien auf große Entfernungen, dunklen Oberflächen und bei hellem Umgebungslicht ermöglichen.

Ca. 6-mal heller als ein typischer, roter Laser mit 630 - 660 nm

3 Anwendungen auf der Wand

Zum horizontalen und vertikalen Nivellieren das Gerät auf die Wand setzen. Anschließend das Gerät mit Hilfe der Libellen ausrichten.

4 Befestigung an der Wand

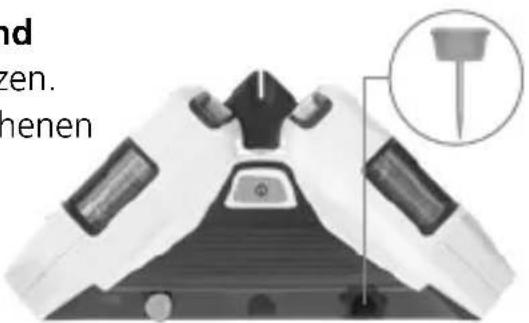

1. Gerät auf die Wand aufsetzen.
2. Die Pins durch die vorgesehenen Löcher stecken.

Überprüfen Sie regelmäßig die Genauigkeit vor dem Gebrauch, nach Transporten und langer Lagerung.

5 Überprüfung der vertikalen Linie

An der Wand ein Lot mit einer min. 2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Das Gerät einschalten, die Linien auf das Lot richten und die Libellen (2) ausrichten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht größer als 0,5 mm / m ist.

Kalibrierung

Das Messgerät sollte regelmäßig kalibriert und geprüft werden, um die Genauigkeit und Funktion zu gewährleisten. Wir empfehlen Kalibrierungsintervalle von 1-2 Jahren. Setzen Sie sich dazu bei Bedarf mit Ihrem Händler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten (Technische Änderungen vorbehalten. 21W25)

Winkelgenauigkeit ± 0,5 mm / m
Nivellierung manuell
Sichtbarkeit (typisch)* 40 m
Laserwellenlänge 515 nm
Laserklasse	2 / < 1 mW(EN 60825-1:2014/AC:2017)
Stromversorgung 2 x 1,5V	LR6 (AA)
Betriebsdauer ca. 3 Std.
Arbeitsbedingungen	0°C ... 50°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend, Arbeitshöhe max. 4000 m über NN (Normalnull)
Lagerbedingungen	-10°C ... 70°C,Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T) 200 x 48 x 100 mm
Gewicht 350 g (inkl. Batterien)

* bei max. 300 Lux

Laserliner

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info/?an=AFP

Möhnestraße 149, 59755 Arnsberg, Germany

Tel.: [phone], Fax: [phone]

[e-mail]

Rev21W25

Umarex GmbH & Co. KG

Donnerfeld 2

59757 Arnsberg, Germany

Tel.: [phone], Fax: -333

www.laserliner.com

CE UK CA

Laserliner
