| Merke | PowerPlus |
| Modell | POWX4207 |
| Produkttype | Intelligent batterilader |
| Spenning (strømforsyning) | 220-240 V ~50 Hz |
| Nominell effekt | 160 W |
| Nominell utspenning | 12 V DC |
| Nominell utstrøm | 10 A |
| Maks. strøm strømforsyningsfunksjon | 8 A |
| Rekondisjoneringsprogram | 15,3 V DC / 2,5 A |
| Omgivelsestemperatur | -20 °C til 40 °C |
| Batterikapasitet STD/AGM/Vinter | 30-200 Ah |
| Batterikapasitet vedlikeholdsmodus | 3-60 Ah (1 A maks) |
| Ladeprogrammer | 12V STD, 12V AGM, Vinter, 12V M, RECOND, SUPPLY |
| Beskyttelse | Polvending, kortslutning |
| Beskyttelsesklasse | II (dobbelt isolasjon) |
| Bruk | Kun innendørs |
| Kompatibel batteritype | Bly-syre 12 V (våt, Ca/Ca, EFB), GEL, AGM |
| Ikke-kompatible batterier | Litium, ikke oppladbare |
| Funksjon | Automatisk lading med mikroprosessor |
| Skjerm | LCD-skjerm |
Ofte stilte spørsmål - POWX4207 PowerPlus
Brukerspørsmål om POWX4207 PowerPlus
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Batterilader i PDF-format gratis! Finn veiledningen din POWX4207 - PowerPlus og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. POWX4207 av merket PowerPlus.

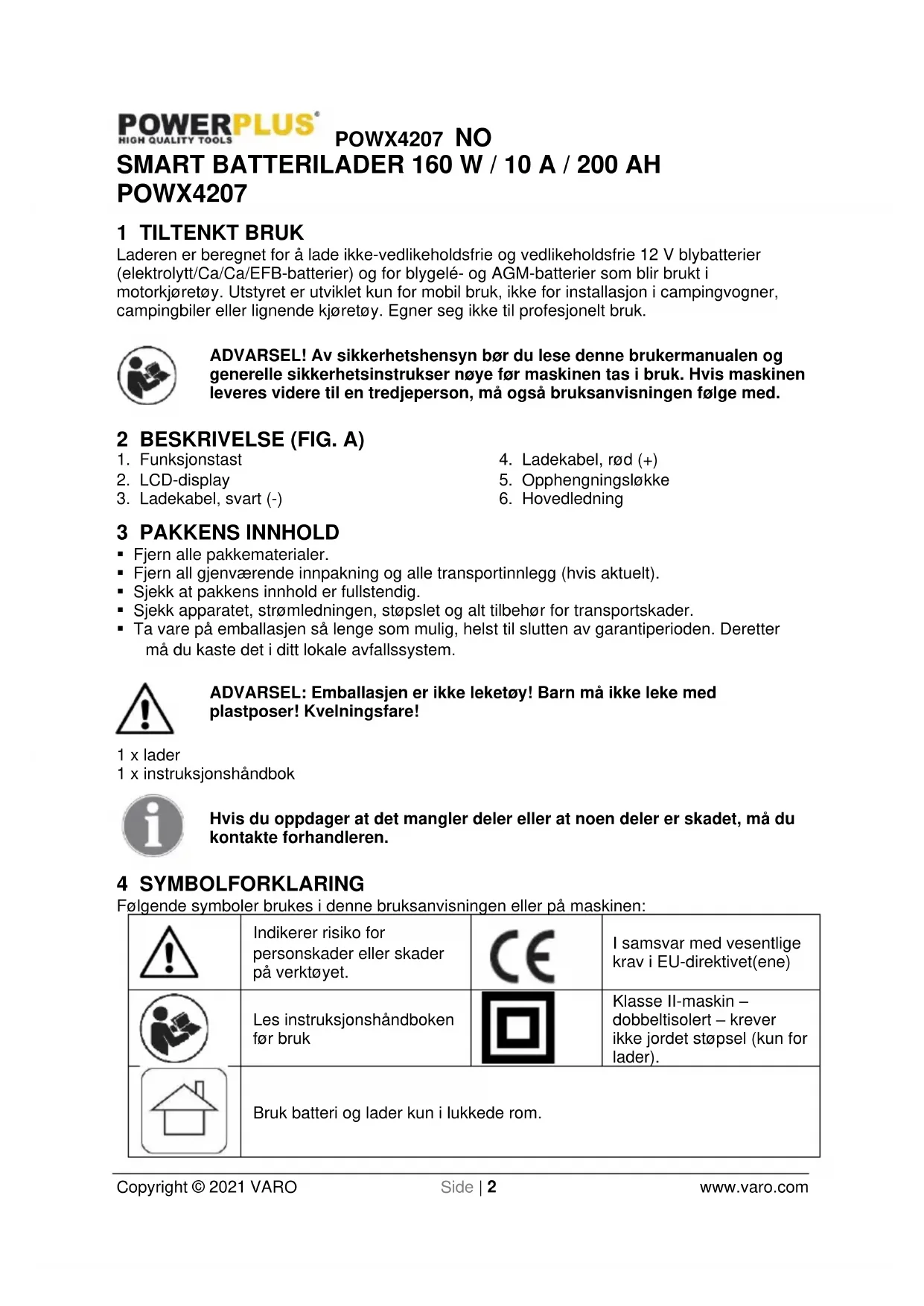

BRUKSANVISNING POWX4207 PowerPlus
Laderen er beregnet for å lade ikke-vedlikeholdsfrie og vedlikeholdsfrie 12 V blybatterier (elektrolytt/Ca/Ca/EFB-batterier) og for blygelé- og AGM-batterier som blir brukt i motorkjøretøy. Utstyret er utviklet kun for mobil bruk, ikke for installasjon i campingvogner, campingbiler eller lignende kjøretøy. Egner seg ikke til profesjonelt bruk.
ADVARSEL! Av sikkerhetshensyn bør du lese denne brukermanualen og generelle sikkerhetsinstrukser nøye før maskinen tas i bruk. Hvis maskinen leveres videre til en tredjeperson, må også bruksanvisningen følge med.
2 BESKRIVELSE (FIG. A)
ADVARSEL: Emballasjen er ikke leketøy! Barn må ikke leke med plastposer! Kvelningsfare!
1 x lader
1 x instruksjonshåndbok
Hvis du oppdager at det mangler deler eller at noen deler er skadet, må du kontakte forhandleren.
4 SYMBOLFORKLARING
Følgende symboler brukes i denne bruksanvisningen eller på maskinen:
 | Indikerer risiko for personskader eller skader på verktøyet. |  | I samsvar med vesentlige krav i EU-direktivet(ene) |
 | Les instruksjonshåndboken før bruk |  | Klasse II-maskin – dobbeltisolert – krever ikke jordet støpsel (kun for lader). |
 | Bruk batteri og lader kun i lukkede rom. | ||
5 GENERELLE SIKKERHETSADVARSLER
Samtlige sikkerhetsregler og advarsler må leses. Hvis du ikke følger sikkerhetsreglene kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Begrepet «elektroverktøy» som er brukt i advarslene, henviser til elektroverktøy som drives fra strømnettet (med kabel) eller med batteri (uten kabel).
5.1 Arbeidsplassen
- Hold arbeidsplassen ren og ryddig. Rot og dårlig opplyst arbeidsområde kan føre til ulykker.
- Bruk apparatet i omgivelser uten eksplosjonsfare, og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan antenne støv eller damp
- Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.
5.2 Elektrisk sikkerhet
- Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.
- Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter, reduserer faren for elektrisk støt.
- Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.
- Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.
- Ikke bruk kabelen til å bære apparatet, henge det opp eller när du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Kabler som er skadet eller krøllet, øker faren for elektrisk støt.
- Når du bruker elektroverktøy utendørs, må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk, reduserer faren for elektrisk støt.
- Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern, vil du redusere faren for støt.
5.3 Personsikkerhet
- Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet, kan føre til personskader.
- Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.
- Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulvkker.
- Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøvets bevegelige deler kan føre til personskade.
- Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøvet også i uventede situasioner.
- Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.
- Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.
POWX4207 NO
5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy
- Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.
- Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøvet med bryteren, er det farlig å bruke og må repareres.
- Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøvet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.
- Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.
- Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.
- Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe, kuttekanter klemmer mindre og er lettere å bruke.
- Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasioner.
5.5 Service
- La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.
6 EKSTRA SIKKERHETSREGLER
6.1 Ladere
■ Forsøk aldri å lade opp vanlige engangsbatterier.
■ Defekte ledninger må repareres øveblikkelig.
■ Laderen må ikke utsettes for vann.
■ Laderen må ikke åpnes.
■ Ikke stikk objekter i laderen.
■ Laderen er kun beregnet på innendørs bruk.
- Laderen må ikke brukes for å lade oppladbare litium-jernfosfat-batterier eller andre oppladbare litiumbatterier.
7 BRUK
Før du kobler utstyret til strømkilden, må du forsikre deg om at dataene på spesifikasjonsetiketten er i samsvar med forsyningskildens nettspenning.
- Ladeprogrammet 12 V M er egnet for drypplading og lading av batteriet med liten batterikapasitet.
- SUPPLY-funksjonen (FORSYNINGSFUNKSJONEN) gjør det mulig å bruke enheten som en buffer-strømkilde, for eksempel mens du skifter ut et batteri eller for driften av en 12 V d.c.-enhet (men husk å overholde maks. strømforbruk).
- Programmet RECOND er beregnet for å gjenopprette/vekke til liv blybatterier (ikke AGM- og GEL-batterier) som har blitt fullstendig utladet. Bruk dette programmet kun kortvarig og under tilsyn.
7.2 Automatisk lading
Laderen er en automatisk lader kontrollert av en mikroprosessor. Det vil si at den er spesielt egnet for å lade vedlikeholdsfrie batterier og for langvarig lading og vedlikeholdslading av batterier som ikke er i regelmessig bruk, f.eks. batteriene i klassiske biler, fritidskjøretøy, plentraktorer o.l. Den innebygde mikroprosessoren gjør det mulig å lade trinnvis. I det siste ladetrinnet er vedlikeholdslading, og dette opprettholder batterikapasiteten på 95–100 %, slik at batteriet er fulladet til enhver tid. Det er ikke nødvendig å overvåke ladeprosessen. Men du bør likevel ikke forlate batteriet uten tilsyn over lang tid. Koble heller fra hovedledningen hvis du ikke er i nærheten, i tilfelle det skulle oppstå en feil i laderen.
7.3 Symbolforklaring (Fig. 1)
- A Lading av et 12 V batteri (blybatteri og GEL-batteri).
■ B Lading av et 12 V AGM-batteri. - C Lading av et 12 V batteri (blybatteri, AGM-batteri og GEL-batteri) i vintermodus med en omgivelsestemperatur mellom – 20 °C til +5 °C.
- D Lading av et 12 V batteri (blybatteri, AGM-batteri og GEL-batteri) i modusen vedlikeholdslading.
- E Ladespenning i volt, defekt batteri (BAt) / fulladet (FUL) / tilkoblet med omvendt polaritet eller kortslutning ved klemmene (Err)
- F Gjenoppretting av ladeevnen til fullstendig utladede blybatterier med høyere ladespenning
- G Klemmene feil tilkoblet (omvendt polaritet) eller det har oppstått en kortslutning
■ H Strømforsyning, f.eks. under lading av batteri - K Ladestatusen til batteriet i prosent (1 trinn = 25 %) og ladeprosess (trinnet som lyser = batteriet har oppnådd det ladenivået som vises, trinnet i batterisymbolet blinker = batteriet lades til neste nivå. Når alle trinnene lyser = batteriet er fulladet).
7.4 Ladeinnstillinger
- Trykk på knappen «Mode» («Modus») (1) for å skifte program. Symbolet for det tilhørende programmet vil vises på displayet. Batteriene vil bli ladet med programmet som vises.
For å gå til RECOND-programmet, trykk på knappen «Mode» («Modus») i 5 sekunder. - For å gå tilbake til programmet 12 V STD (12 V standard) fra RECOND-programmet eller fra SUPPLY-funksjonen, trykk på knappen «Mode» («Modus») i fem sekunder.
- Hvis spenningen til batteriet er under 3,5 V eller mer enn 15 V, er batteriet enten ikke egnet for lading eller defekt. Meldingen «BAt» vil vises på LCD-displayet. Symbolet «G» vil blinke. Det kan også oppstå andre feil eller svikt i batteriet som gjør at det ikke kan lades.
- Hvis det oppstår en kortslutning mellom ladeterminalene mens SUPPLY-funksjonen er på, vil meldingen «Lo V» vises på LCD-displayet. Symbolet «G» vil blinke.
- Når laderen er frakoblet stikkontakten, vil det siste aktive ladeprogrammet lagres (bortsett fra programmene RECOND og SUPPLY), og være standardprogrammet neste gang laderen brukes.
- Når laderklemmene er koblet til batteriet, vil laderen bruke litt av elektrisiteten fra batteriet, og LCD-displayet aktiveres i en kort periode. Dette er ikke en feil.
7.4.1 Standard ladeprogrammer
- 12 V STD (A): Ladeprogram for blybatterier (elektrolytt, Ca/Ca, EFB-batterier) og gelébatterier. Når laderen blir brukt for første gang, er det 12 V STD-programmet som vil vises på displayet.
- 12 V AGM (B): Ladeprogram for AGM-batterier. Trykk på knappen «Mode» («Modus») for å skifte fra programmet 12 V STD til 12 V AGM-ladeprogrammet.
7.4.2 Spesielle ladeprogrammer
- Vinter (C): Det anbefalte ladeprogrammet for lading i kaldt vær (omgivelsestemperatur mellom -20 °C og +5 °C) for normale blybatterier (elektrolytt / Ca/Ca-batterier). Trykk på knappen «Mode» («Modus») for å skifte fra 12 V AGM-programmet til ladeprogrammet «Winter» («Vinter»)
12 V M (D): Ladeprogram for batterier med lav kapasitet og for drypplading av alle tidligere nevnte batterier. Trykk på knappen «Mode» («Modus») for å skifte fra «Winter»-programmet til ladeprogrammet «12 M» - RECOND (F): Ladeprogram med høyere uttaksspenning og lading med konstant spenning, må kun benyttes for å gjenopprette ladeevnen til blybatteriet som har blitt fullstendig utladet. RECOND-prosessen må kontrolleres hver halvtime og må aldri foregå i mer enn fire timer. Se instruksjonene fra batteriprodusenten. For å gå til dette programmet, må du trykke og holde inne knappen «Mode» («Modus») i fem sekunder. For å gå tilbake til programmet 12 V STD (12 V standard) fra RECOND-programmet eller fra supply-funksjonen, trykk på knappen «Mode» («Modus») i fem sekunder.
ADVARSEL: lading utvikler eksplosive gasser - eksplosjonsfare! Sørg for at rommet er godt ventilert.
RECOND-programmet må kun brukes på blybatterier og kun på den måten som blir beskrevet nedenfor. Vær forsiktig og unngå å søle batterisyre. Batterisyre er etsende. Les og følg all sikkerhetsinformasjonen. Må aldri brukes på et forseglet batteri (VRLA-batteri, som f.eks. AGM- eller GEL-batteri). Se instruksjonene fra batteriprodusenten. Kun beregnet for frittstående batterier som har blitt tatt ut av kjøretøyet, ikke for batterier som er montert i kjøretøyet og som er koblet til kjøretøyets elektriske system. Den høye ladespenningen kan skade kjøretøyets elektriske system. Les og følg instruksjonene i håndboken til kjøretøyet og/eller ta kontakt med bilprodusenten.
i. Koble til laderen til et blybatteri slik det er beskrevet i avsnittet 7.5 og kontroller ladeprosessen hver halvtime.
ii. Senest etter fire timer, men ellers så fort batteriet begynner å gasse (utvikle bobler), skal laderen kobles fra slik det er beskrevet i avsnittet 7.5.
iii. Hvis mulig er det anbefalt å kontrollere syrenivået, og hvis nødvendig, etterfylle battericellene med destillert vann. Syrenivået skal ideelt sett være mellom markeringene max. (maks.) og min., og syrenivået skal være likt i alle cellene. Skru på plass batteristopperne, hvis de finnes.
7.4.3 Tilleggsfunksjon
- SUPPLY (H): For å forsyne 12 V d.c. spenning, mens du skifter ut et batteri eller for å drifte apparater som krever 12 V d.c. Trykk på knappen «Mode» («Modus») for å skifte fra RECOND-programmet til SUPPLY-funksjonen (Strømforsyningsfunksjonen).
ADVARSEL: Beskyttelse mot veksling av poler er ikke tilgjengelig. Hvis polene byttes om, er det en fare for å skade laderen og batteriet/strømforsyningen ombord, eller det tilkoblede apparatet. Det er kritisk at du forsikrer deg om at polariteten er korrekt når du utfører tilkoblingen. Kontroller maks. strømforbruk til apparatet.
- Merk: Den direkte spenningen som blir levert (vist på displayet), er belastningsavhengig, og uten belastning er den omtrent 14,5 V. Denne funksjonen kan brukes for apparater
POWX4207 NO
som driftes via kjøretøyets sigarettenner. Les og følg instruksjonshåndboken til det aktuelle 12 V-apparatet.
7.5 Lading av batteriet
- Frigjør eller fjern batteristopperne (hvis montert) fra batteriet.
- Kontroller syrenivået i batteriet. Hvis nødvendig må du etterfylle batteriet med destillert vann (hvis mulig). Batterisyre er etsende. Skyll grundig bort alt søl som inneholder syre med rikelig med vann, og oppsøk lege hvis nødvendig.
- Koble deretter den svarte ladekabelen til kjøretøyets karosseri, et godt stykke unna batteriet og bensinrøret.
- Advarsel! Under normale omstendigheter skal den negative batteripolen være koblet til karosseriet og du kan fortsette slik det er beskrevet nedenfor. Men i enkelte, spesielle situasjoner kan det hende at den positive batteripolen er koblet til karosseriet (positiv jording). I slike tilfeller må du koble den svarte ladekabelen til den negative polen på batteriet. Koble deretter den røde ladekabelen til kjøretøyets karosseri, et godt stykke unna batteriet og bensinrøret.
- Når batteriet er blitt koblet til laderen, kan du koble laderen til stikkontakten. Du kan nå endre innstillingene (se 7.4).
- Viktig! Under lading kan det utvikles farlige eksplosive gasser, og du bør derfor unngå å skape gnister eller flammer i nærheten så lenge batteriet blir ladet. Det er eksplosjonsfare! Det er viktig at du sørger for at rommet er tilstrekkelig ventilert.
- Når «Ful» vises på LCD-displayet og alle trinnene (K) lyser, er ladingen fullført. Laderen opprettholder batteriets kapasitet på 95% – 100% av den tilgjengelige kapasiteten ved hjelp av pulslading. Hvis laderen viser dette etter bare noen få minutter, betyr det at batterikapasiteten er lav. Batteriet må skiftes ut.
Ladetiden avhenger av batteriets ladestatus. Hvis batteriet er helt utladet, vil laderen beregne ca. ladetid til batteriet er omtrent 80 % ladet ved å bruke følgende formel:
Batterikapasitet i Ah (amperetime)
Ladetid/t =
Amp. (ladestrøm)
Ladestrømmen bør være 1/10 til 1/6 av batteriets kapasitet.
7.7 Feilindikator (G)
- Hvis spenningen til batteriet er under 3,5 V eller mer enn 15 V, er batteriet enten ikke egnet for lading eller defekt. Det kan også oppstå andre feil eller svikt i batteriet som gjør at det ikke kan lades.
- Hvis polklemmene er koblet til batteriterminalene med feil polaritet. Beskyttelsen mot omvekslede poler sørger for at det ikke oppstår skade på batteriet eller laderen hvis polklemmene byttes om. Fjern laderen fra batteriet og begynn ladeprosessen på nytt fra begynnelsen. FORSIKTIG! Beskyttelse mot ombytting av polene er ikke tilgjengelig når SUPPLY-programmet er i bruk.
- Hvis det oppstår en kortslutning mellom de to polklemmene (metalldelene på klemmene kommer i kontakt med hverandre), vil beskyttelsen mot kortslutninger sørge for at det ikke oppstår skade på batteriet eller på laderen.
7.8 Når ladingen av batteriet er fullført
- Trekk støpslet ut av stikkontakten.
- Viktig! Ved positiv jording må du først koble fra den røde ladekabelen fra karosseriet, og deretter den svarte ladekabelen fra batteriet.
- Skru eller skyv på plass batterifestene tilbake i posisjon (hvis disse finnes).
- Viktig! Hvis støpslet på hovedledningen er trukket ut, men ladekablene fremdeles er koblet til batteriet, vil laderen bruke litt av batteriets elektrisitet. Derfor anbefaler vi at du alltid fjerner laderen fullstendig fra batteriet når den ikke er i bruk.
8 TEKNISKE DATA
| Type | POWX4207 |
| Hovedledning spenning | 220-240 V ~50 Hz |
| Maks. nominell effekt | 160 W |
| Nominell uttaksspenning | 12 V DC |
| Nominell uttaksstrøm | 10 A |
| Forsyningsfunksjonens maks. uttak | 8 A |
| Recond-ladeprogram | 15,3 V DC/2,5 A |
| Omgivelsestemperatur | -20 °C – 40 °C |
| Batterikapasitet STD/AGM/Winter (Standard/AGM/Vintermodus) | 30-200 Ah (amperetimer) |
| Batterikapasitet «maintain mode» («Vedlikeholdsmodus») (maks. 1 A) | 3-60 Ah (amperetimer) |
9 MILJ∅
Hvis det skulle være nødvendig å skifte ut maskinen etter lang tids bruk, må den ikke kastes i husholdningsavfallet. Kast den på en miljømessig forsvarlig måte. Avfall produsert av elektriske maskiner, bør ikke bli behandlet som normalt husholdningsavfall. Sørg for å resirkulere der hvor spesialanlegg eksisterer. Be lokale myndigheter eller forhandler om råd angående tømming og resirkulering.
10 SAMSVARSERKLÆRING
VARO-Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Belgia, erklærer at,
oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert på bruken av europeiske, harmoniserte standarder. Enhver uautorisert endring av apparatet vil annullere denne erklæringen.
EU-Direktiver (med eventuelle endringer inntil dato for underskrift):
2011/65/EU
2014/30/EU
2014/35/EU
Europeiske harmoniserte standarder (med eventuelle endringer inntil dato for underskrift):
EN60335-1 : 2012
EN60335-2-29 : 2004
EN55014-1:2017
EN55014-2 : 2015
EN61000-3-2:2014
EN61000-3-3:2013
Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Undertegnede handler på vegne av selskapets CEO,
