BRUKSANVISNING GMS7651.0E Küppersbusch

Takk for at du har kjøpt et av vareprodukter.

Vi er overbevist om at dette nye apparatet, som er moderne, funksjonelt og praktisk og laget av forsteklasses materialer, vil tilfredsstille dine behov på aller Beste mæte. Det er enkelt á bruke dette nye apparatet, men du má likevel lese这部分 bruksanvisingen grundig før du setter det i gang, sik at du er sikker på öppnå de aller beste resultater.

Disse instruksjonene er kun gyldige for de landene hvis identifikasjonssymbol er a finne pa bruksanvisingens tittelblad og på apparatets etikett.

Produsenten kan/DDke holds ansvarig for eventuelle skader pa gjenstander erer personer som skyldes feilaktig installasjon ell ferilaktig bruk av apparatet.

Produsenten har ikke noe ansvar for eventuelle unøyaktigheter som skyldes trykkfeil eller liknende i davon brauksanvisningen. Også tegningene i davon brauksanvisningen på kun betraktes som veiledende. Vi forbemher oss dessuten retten til á foreta alle endringer som vi skulle ville anse som nødvendige aller nyttige på vår modeller, også i kundens interesse, uten á virke inn på de viktigste funkjons- og sikkerhetsegenskapene.

Obs: dette apparatet er laget for privat bruk i hjemmet.

Denne platetoppen er kun utviklet for a brukes som et cokeapparat. Enhver annen bruk (f.eks. oppvarming av rom) er a betrakte som uriktig og farlig.

ADVARSEL:

Vær forsiktig og unngå Å røre de varme elementene.

Apparatet må holds på god avstand fra barn under 8 År medindre de er under konstant oppsyn. Barn fra 8 År og oppover, personer med svekkede fysiske, sensoriske eller psykiske evner, eller personer med liters erfaring og kunnskap kan bruke apparatet hvis de er under konstant oppsyn, eller har fätt korrekt opplæring og er klar over farene knyttet til apparatet.

Rengjøring og vedlikehold på ikke utføres av barn uten oppsyn.

BESKRIVELSE AV KOMFYRTOPPENE

GWS3811.0ED

GKS3820.0ED

GKS9851.0ED

"1" Brenner DUAL

pa 6000 W

2 Hurtigbrenner pä 3000 W
3 Halvhurtig bakre brenner pa 1750 W
4 Ekstrabrenner pa 1000 W
5 Rist
6 Reguleringsbryter for brenner nr. 1
7 Reguleringsbryter for brenner nr. 2
8 Reguleringsbryter for brenner nr. 3
9 Reguleringsbryter for brenner nr. 4

Obs: dette apparatet er laget for privat bruk i hjemmet.

Advarsel: Under bruk blir arbeidsbenken ved kokesonene veldig varm. Hold barn unna!.

BESKRIVELSE AV KOMFYRTOPPENE

GMS7651.0E GMS9651.0E

1 Doble krone Brenner WOK
pa 4000 W
2 Hurtigbrenner pa 3000 W
3 Halvhurtig bakre brenner pa 1750 W
4 Ekstrabrenner pà 1000 W
5 Rist
6 Rist WOK (bare Double krone brenner og DUAL)
7 Reguleringsbryter for brenner nr 3
8 Reguleringsbryter for brenner nr 4
9 Reguleringsbryter for brenner nr 2
10 Reguleringsbryter for brenner nr 1
25 DUAL brenner
28 Reguleringsbryter for brenner n^25
pa 4750÷ 5000 W

Obs: dette apparatet er laget for privat bruk i hjemmet.

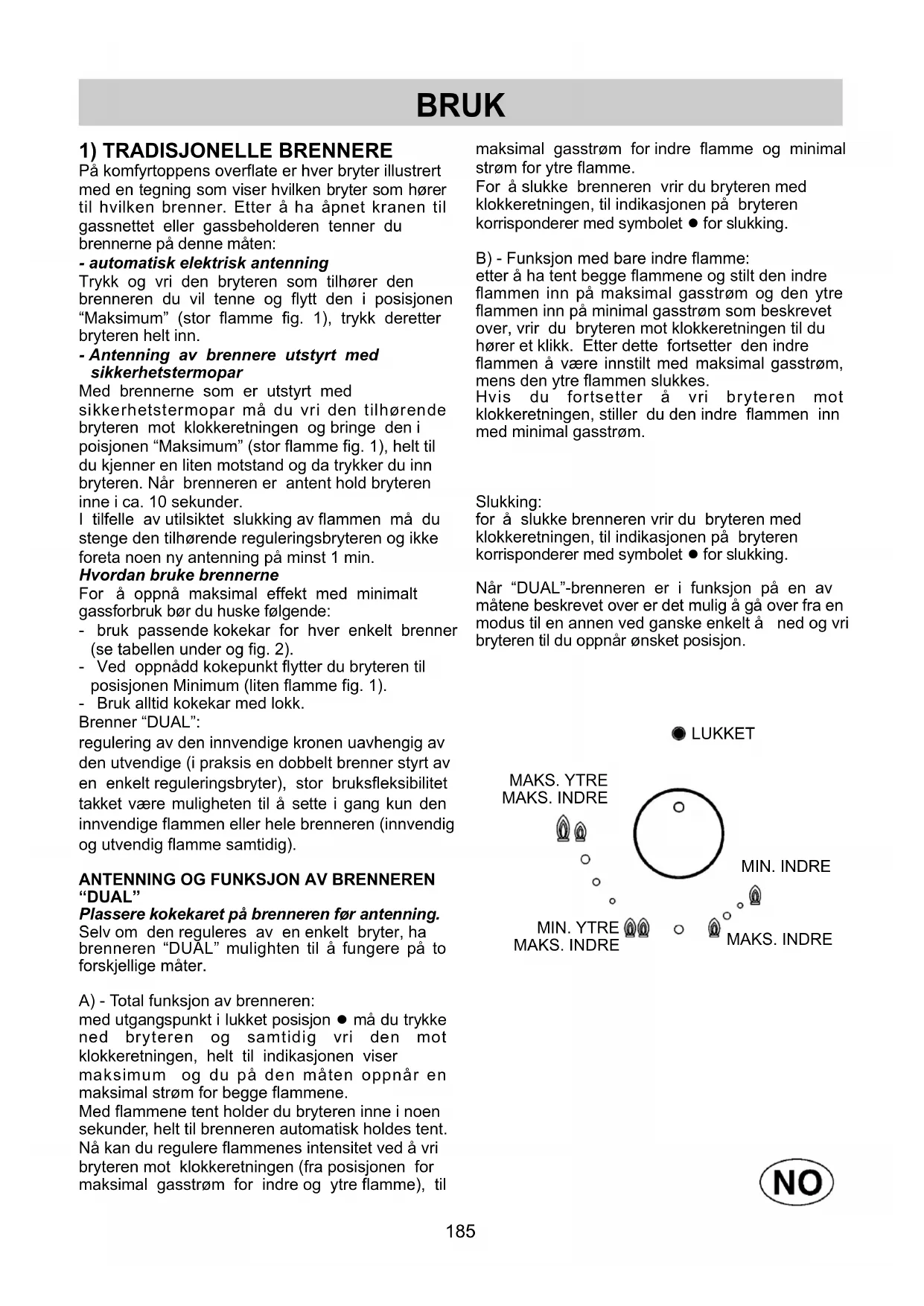

1) TRADISJONELLE BRENNERE

På komfyrtoppens overflate er hver bryter illustrert med en tegning som viser hvilken bryter som hørert til hvilken brenner. Etter Å ha apnet kranen til gassnettet eller gassbeholderen tenner du BREnnerne på这部分 maten:

- automatisk elektrisk antenning

Trykk og vri den bryteren som tilhører den brenneren du vil tenne og flytt den i posisjonen "Maksimum" (stor flamme fig. 1), trykk deretter bryteren helt inn.

- Antenning av brennere utstyrt med sikkerhettermopar

Med brennerne som er utstyrt med sikkerhettermopar ma du vri den tilhorende bryteren mot klokkeretningen og bringe den i poisjonen "Maksimum" (stor flamme fig. 1), helt til du kjenner en liters motstand og da trykker du inn bryteren. När brenneren er antent hold bryteren innate i ca. 10 sekunder.

I tilfelle av utilsiktet slukking av flammermå du stenge den tilhorende reguleringsbryteren og ikke foreta noen ny antenning på minst 1 min.

Hvordan bruke brennerne

For a oppn'a maksimal effekt med minimalt gassforbruk bOr du huske folgende:

• bruk passende kokekar for hver enkelt brenner (se tabellen under og fig. 2).
• Ved oppnädd kokepunkt flytter du bryteren til posisjonen Minimum (liten flamme fig. 1).
• Bruk alltid cokekar med lokk.

Brenner "DUAL":

regulering av den innvendige kronen uavhengig av den utvendige (i praksis en dobbelt brenner styrt aven enkelt reguleringsbryter), stor bruksfleksilitet takket vare muligheten til a sette i gang kun den innvendige flammen aller hele brenneren (innvendig og utvendig flamme samtidig).

ANTENNING OG FUNKSJON AV BRENNEREN "DUAL"

Plassere cokekaret pa brenneren for antenning.

Sylvom den reguleres av enenkelt bryter, ha brenneren "DUAL" mulighten til a fungere pa to forskjellige mater.

A) - Total funksjon av brenneren:

med utgangspunkt i lukket posisjon ● mA du trykke ned bryteren og samtidig vri den mot klokkeretningen, helt til indikasjonen viser maksimum og du pa den maten oppnár en maksimal strøm for begge flammene.

Med flammene tent holder du bryteren innate i noen sekunder, helt til brenneren automatisk holdes tent. Na kan du regulere flammenes intensitet ved a vri bryteren mot klokkeretningen (fra posisjonen for maksimal gasstrøm for indre og ytre flamme), til

maksimal gasstrøm forindre flamme og minimal strøm for ytre flamme.

For a slukke brenneren vir du bryteren med klokkeretningen, til indikasjonen pa bryteren korrisponderer med symbolet for slukking.

B)- Funksjon med bare indre flamme:

etter Å ha tent begge flammene og stilt den indre flammen inn pa maksimal gasstrøm og den ytre flammen inn pa minimal gasstrøm som beskrevet over, vir du bryteren mot klokkeretningen til du hører et klikk. Etter dette fortsetter den indre flammen Å vare innstilt med maksimal gasstrøm, mens den ytre flammen slukkes.

Hvis du fortsetter Å vri bryteren mot klokkeretningen, stiller du den indre flammen inn med minimal gasstrøm.

Slukking:

for a slukke brenneren vir du bryteren med klokkeretningen, til indikasjonen pa bryteren korrisponderer med symbolet for slukking.

Nár "DUAL"-brenneren er i funksjon på en av matene beskrevet over er det mulig a gá over fra en modus til en annen ved ganske enkelt á ned og vri bryteren til du oppnár onsket posisjon.

LUKKET

BRUK

Brennere	Styrke (W)	Ø Kokekar (cm)
N.° 1-25 DUAL 4750	÷6000 22	÷30
DUAL sentral	900	8÷16
N.° 1 Doble krone	4000	22÷26
N.° 2	3000	20÷22
N.° 3	1750	16÷18
N.° 4	1000	10÷14

ADVARSLER:

• antenning av brennere med sikkerhettermopar kan bare skje nár bryteren er i posisjonen "Maks." (stor flamme fig. 1).
• När strømmen er gätt kan du antenne brennerne med fyrstikker.
• Under bruk av brennerne ma du aldri forlate apparatet ubevoktet og pass dessuten alltid pa at det ikke er barn i nærhen. Vær spesielt oppmerksom pa at handtakene pa kjelene er riktig plassert og overvåke tilberedningen av matvarer hvor du bruker oljer og fett, sider disse er lettantennelige.
• Ikke bruk spray i nærhen av apparatet\ när dette er i bruk.
• Ikke trekk cokekar over krystalltoppen da det vil forarsake riper i overflaten.
• Med en gang du skulle oppdage en sprekk i glassoverflaten ma du umiddelbart koble apparatet fra nettet.
• Ikke bruk overflaten som oppbevaringsplass.
  Pass pà at du ikke plasserer cokekar med ustabil eller deformert Gunn pà brenneren, slick at du unngár ulykker med atppe velter.
• Ikke plassere kokekar som stikker utover kanten på komfyrtoppen.

MERKNADER OG RAD TIL BRUKEREN:

bru k av et kokeapparat som fungerer med gass produserer varme og fuktighet i lokalet hvor det er installert. Det er derfor nodvendig a sorge for god lufting i lokalet, a不同程度 for naturlige lufteapninger (fig. 3), og a sette i gang mekanisk lufteutstyr (avtrekksvifte aller elektrovifte, fig. 4 og fig. 5).

Intensiv og forlenget bruk av apparatet kan gjore ytterligere lufting nadvendig, for eksempel ved Å apne et vindu eller sorge for mer effektiv lufting ved Å styrke den mekaniske utluftingen der deutsche finnes.

Ikke prov à endre apparatets tekniske eigenskaper, fordi det kan vare farlig.

• Før apparatet leveres inn til en miljostasjon fordit det ikke skal brukes longer, eller modellen skal skiftes ut, på det ubrukeliggjores i henhold til gjeldende helse- og miljbestemmelser. Deler som kan utgjore en fare for barn, ved en eventuell lek med apparatet, på i tillegg ufarliggjores.
• Ikke ta på apparatet med våte eller fuktige hender eller føtter.
• Ikke bruk apparatet barfotet.
• Produsenten kan/DDke holds ansvarlig for eventuelle skader som skyldes uriktig, feil og ufornuftig bruk.
• Under og like etter drift kan deler av platetoppen vare veldig varme. Ikke ta pa disse delene.
• Etter à ha brukt platetoppen mà du forsikre deg om at bryterne er i stengt posisjon, og steng gasskranen eller gassflaskens kran.
• Ring servicesenteret ved driftsfeil i gasskranene.

Merk: Ved uavbrutt bruk, i nærheten av brennerne, kan den hove temperaturen forarsake en fargeendring i forhold til den opprinnelige.

RENGJØRING

ADVARSEL:

før du utfører enhver vedlikeholdsoperasjon ma du koble apparatet fra strømnette og gassforsyningen.

2) KOMFYROPP

Det er svært viktig á rengjørne overflaten etter haverbruk, mens glasset fremdeles er lunkent.

Ikke bruk metallsvamper, slipendeprodukter ell korroderende spray til rengjoring.

Avhengig av hvor skitten overflaten er anbefaler vi:

• for enkle flekker er det nok Å bruke en fuktig svamp.
• Rester etter utsolt vaeske fra kokekarene fjemes med edikk eller sitron.
  Pass på旅游度假 spots ut sukker eller sukkerholdige matvarer på overflaten under tilberedning. Hvis det skulle skje slukker du komfyrtoppen og rengjør straks med varmt vann og bruker skrapen på flekkene mens de fremdeles er varme.
• Over tid vil det kinne oppsta misfarging eller metallreflekser eller riper som skyldes darelig rengjaring uller feilaktig flytting av cokekarene. Det er vanskelig a fjerne disse ripene, men de har ingen innvirkning på komfyrtoppens funksjon.
• Ikke bruk damp for Å gjore rent apparatet.

På samme måte rengjør du de emaljerte ristene, de emaljerte dekslene "A", "B" og "C", brennerhodene "T" (se fig. 7 og 8) og antenningspluggene "AC" og termoparsensorene "TC" (se fig. 8). De pågressive vaskes i oppvaskmaskinen. Forsiktig rent med en liten nylonørste som vist (se Fig. 6) og la tørke helt. Ikke vask i vaskemaskinen.

Rengjøringen ma utfores när komfyrtoppen og delene er avkjolt, og du ma ikke bruke svamper i metall, slipendeprodukterller korroderende spray. Ikke la edikk, kaffe, melk, saltholdig vann, sitronsaft erler tomatsaus bli værende pa overflatene over lengre tid.

MERK:

• kontrollere at festene til brennerhodene "T" (fig. 7) ikke er tilstoppet av fremmedelementer.
• Kontrollere at de emaljerte dekslene "A", "B" og "C" (fig. 7 og 8) er riktig plassert på BREnnerhodet. Dekselet er riktig plassert på BREnnerhodet;nár det er fullstendig stabilt.

For glassplatetopper: Risten mä plasseres pa de egnede sentreringsstiftene for a sikre perfect stabilitet.

• Ikke bruk vanndamp for a rengjore apparatet.
• For à forebygge antenningsproblemer bør du jevnlig utføre en grundig rengjøring av antenningspluggene (keramikk og elektrode) og av termoparene.

ADVARSEL:

ikke Å stotte glasset direkte pa kabinettet, men mA vare i bunnen av cokeflaten som hviler på skapet.

FORSIKTIG:

Hvis glassoverflaten sprekker:

• Slå umiddelbart av alle brennere og elektriske varmeelementer, og koble apparatet fra strømmen.
• Ikke ta på apparatets overflate.
• Ikke bruk apparatet.
