BRUKSANVISNING GWS3811.0ED Küppersbusch

Når tilslutningen til strømforsyningsnettet er foretaget via stik:

Når tilslutningen er foretaget direkte til strømforsyningsnettet:

Der fås originale reservedele hos vores tekniske servicecentre og autoriserede forhandlere.

Takk for at du har kjøpt et av våre produkter.

Vi er overbevist om at dette nye apparatet, som er moderne, funksjonelt og praktisk og laget av førsteklasses materialer, vil tilfredsstille dine behov på aller beste måte. Det er enkelt å bruke dette nye apparatet, men du må likevel lese denne bruksanvisningen grundig før du setter det i gang, slik at du er sikker på å oppnå de aller beste resultater.

Disse instruksjonene er kun gyldige for de landene hvis identifikasjonssymbol er å finne på bruksanvisningens tittelblad og på apparatets etikett.

Produsenten kan ikke holdes ansvarlig for eventuelle skader på gjenstander eller personer som skyldes feilaktig installasjon eller feilaktig bruk av apparatet.

Produsenten har ikke noe ansvar for eventuelle unøyaktigheter som skyldes trykkfeil eller liknende i denne bruksanvisningen. Også tegningene i denne bruksanvisningen må kun betraktes som veiledende. Vi forbeholder oss dessuten retten til å foreta alle endringer som vi skulle ville anse som nødvendige eller nyttige på våre modeller, også i kundens interesse, uten å virke inn på de viktigste funkjons- og sikkerhetsegenskapene.

Obs: dette apparatet er laget for privat bruk i hjemmet.

Denne platetoppen er kun utviklet for å brukes som et kokeapparat. Enhver annen bruk (f.eks. oppvarming av rom) er å betrakte som uriktig og farlig.

ADVARSEL:

Vær forsiktig og unngå å røre de varme elementene.

Apparatet må holdes på god avstand fra barn under 8 år med mindre de er under konstant oppsyn. Barn fra 8 år og oppover, personer med svekkede fysiske, sensoriske eller psykiske evner, eller personer med liten erfaring og kunnskap kan bruke apparatet hvis de er under konstant oppsyn, eller har fått korrekt opplæring og er klar over farene knyttet til apparatet.

Rengjøring og vedlikehold må ikke utføres av barn uten oppsyn.

BESKRIVELSE AV KOMFYRTOPPENE

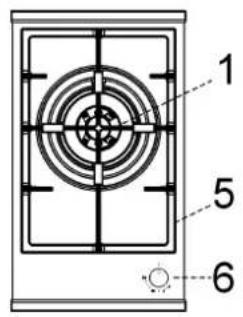

GWS3811.0ED

1 5 6

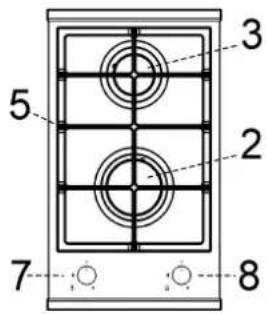

GKS3820.0ED

3 2 5 7 8

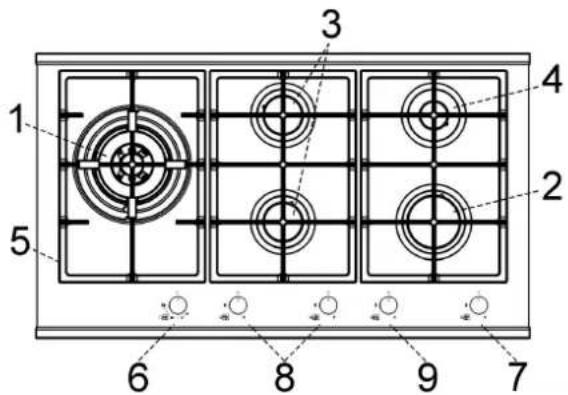

GKS9851.0ED

1 2 3 4 5 6 7 8 9

"1" Brenner DUAL"

2 Hurtigbrenner på 3000 W
3 Halvhurtig bakre brenner på 1750 W
4 Ekstrabrenner på 1000 W
5 Rist
6 Reguleringsbryter for brenner nr. 1
7 Reguleringsbryter for brenner nr. 2
8 Reguleringsbryter for brenner nr. 3
9 Reguleringsbryter for brenner nr. 4

på 6000 W

Obs: dette apparatet er laget for privat bruk i hjemmet.

Advarsel: Under bruk blir arbeidsbenken ved kokesonene veldig varm. Hold barn unna!.

BESKRIVELSE AV KOMFYRTOPPENE

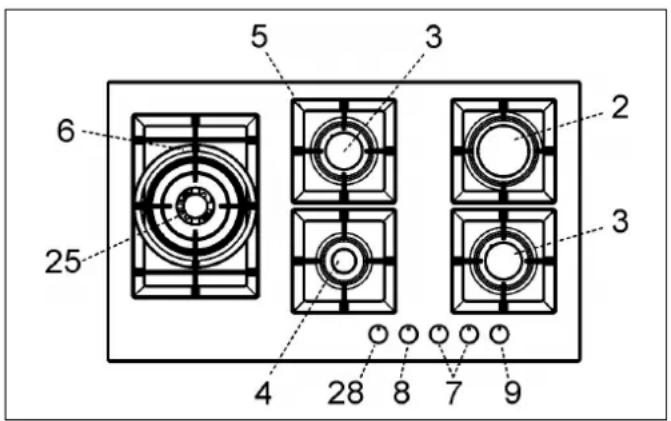

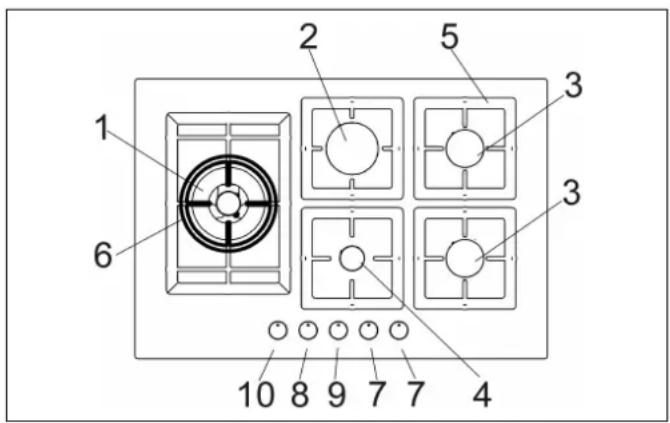

GMS7651.0E GMS9651.0E

1 2 3 4 5 6 7 8 9 10

5 3 2 6 25 4 28 8 7 9 3 2

1 Doble krone Brenner WOK

på 4000 W

2 Hurtigbrenner på 3000 W

3 Halvhurtig bakre brenner på 1750 W

4 Ekstrabrenner på 1000 W

5 Rist

6 Rist WOK (bare Double krone brenner og DUAL)

7 Reguleringsbryter for brenner nr 3

8 Reguleringsbryter for brenner nr 4

9 Reguleringsbryter for brenner nr 2

10 Reguleringsbryter for brenner nr 1

25 DUAL brenner

på 4750 ÷ 5000 W

28 Reguleringsbryter for brenner n° 25

Obs: dette apparatet er laget for privat bruk i hjemmet.

BRUK

1) TRADISJONELLE BRENNERE

På komfyrtoppens overflate er hver bryter illustrert med en tegning som viser hvilken bryter som hører til hvilken brenner. Etter å ha åpnet kranen til gassnettet eller gassbeholderen tenner du brennerne på denne måten:

- automatisk elektrisk antenning

Trykk og vri den bryteren som tilhører den brenneren du vil tenne og flytt den i posisjonen "Maksimum" (stor flamme fig. 1), trykk deretter bryteren helt inn.

- Antenning av brennere utstyrt med sikkerhetstermopar

Med brennerne som er utstyrt med sikkerhetstermopar må du vri den tilhørende bryteren mot klokkeretningen og bringe den i poisjonen "Maksimum" (stor flamme fig. 1), helt til du kjenner en liten motstand og da trykker du inn bryteren. Når brenneren er antent hold bryteren inne i ca. 10 sekunder.

I tilfelle av utilsiktet slukking av flammen må du stenge den tilhørende reguleringsbryteren og ikke foreta noen ny antenning på minst 1 min.

Hvordan bruke brennerne

For å oppnå maksimal effekt med minimalt gassforbruk bør du huske følgende:

• bruk passende kokekar for hver enkelt brenner (se tabellen under og fig. 2).
• Ved oppnådd kokepunkt flytter du bryteren til posisjonen Minimum (liten flamme fig. 1).
• Bruk alltid kokekar med lokk.

Brenner "DUAL":

regulering av den innvendige kronen uavhengig av den utvendige (i praksis en dobbelt brenner styrt av en enkelt reguleringsbryter), stor bruksfleksibilitet takket være muligheten til å sette i gang kun den innvendige flammen eller hele brenneren (innvendig og utvendig flamme samtidig).

ANTENNING OG FUNKSJON AV BRENNEREN "DUAL"

Plassere kokekaret på brenneren før antenning.

Selv om den reguleres av en enkelt bryter, ha brenneren "DUÅL" mulighten til å fungere på to forskjellige måter.

A) - Total funksjon av brenneren:

med utgangspunkt i lukket posisjon ● må du trykke ned bryteren og samtidig vri den mot klokkeretningen, helt til indikasjonen viser maksimum og du på den måten oppnår en maksimal strøm for begge flammene.

Med flammene tent holder du bryteren inne i noen sekunder, helt til brenneren automatisk holdes tent. Nå kan du regulere flammenes intensitet ved å vri bryteren mot klokkeretningen (fra posisjonen for maksimal gasstrøm for indre og ytre flamme), til maksimal gasstrøm for indre flamme og minimal strøm for ytre flamme.

For å slukke brenneren vrir du bryteren med klokkeretningen, til indikasjonen på bryteren korrisponderer med symbolet ● for slukking.

B) - Funksjon med bare indre flamme:

etter å ha tent begge flammene og stilt den indre flammen inn på maksimal gasstrøm og den ytre flammen inn på minimal gasstrøm som beskrevet over, vrir du bryteren mot klokkeretningen til du hører et klikk. Etter dette fortsetter den indre flammen å være innstilt med maksimal gasstrøm, mens den ytre flammen slukkes.

Hvis du fortsetter å vri bryteren mot klokkeretningen, stiller du den indre flammen inn med minimal gasstrøm.

Slukking:

for å slukke brenneren vriir du bryteren med klokkeretningen, til indikasjonen på bryteren korrisponderer med symbolet ● for slukking.

Når "DUAL"-brenneren er i funksjon på en av måtene beskrevet over er det mulig å gå over fra en modus til en annen ved ganske enkelt å ned og vri bryteren til du oppnår ønsket posisjon.

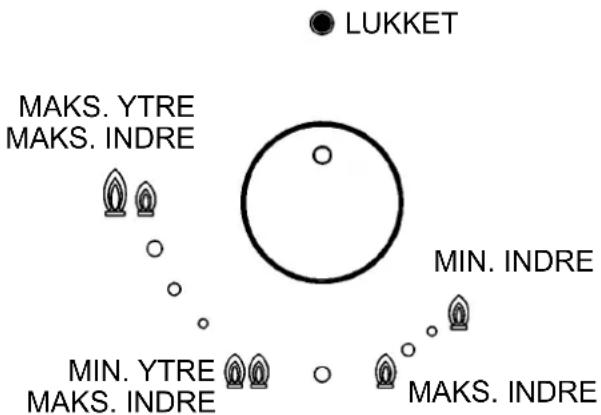

LUKKET MAKS. YTRE MAKS. INDRE MIN. INDRE MIN. YTRE MAKS. INDRE MAKS. INDRE

BRUK

Brennere	Styrke (W)	∅ Kokekar (cm)
N.° 1-25 DUAL 4750	÷ 6000 22	÷ 30
DUAL sentral	900	8 ÷ 16
N.° 1 Doble krone	4000	22 ÷ 26
N.° 2	3000	20 ÷ 22
N.° 3	1750	16 ÷ 18
N.° 4	1000	10 ÷ 14

ADVARSLER:

• antenning av brennere med sikkerhetstermopar kan bare skje när bryteren er i posisjonen "Maks." (stor flamme fig. 1).
• Når strømmen er gått kan du antenne brennerne med fyrstikker.
• Under bruk av brennerne må du aldri forlate apparatet ubevoktet og pass dessuten alltid på at det ikke er barn i nærheten. Vær spesielt oppmerksom på at håndtakene på kjelene er riktig plassert og overvåke tilberedningen av matvarer hvor du bruker oljer og fett, siden disse er lettantennelige.
• Ikke bruk spray i nærheten av apparatet när dette er i bruk.
• Ikke trekk kokekar over krystaltoppen da det vil forårsake riper i overflaten.
• Med en gang du skulle oppdage en sprekk i glassoverflaten må du umiddelbart koble apparatet fra nettet.
• Ikke bruk overflaten som oppbevaringsplass.
• Pass på at du ikke plasserer kokekar med ustabil eller deformert bunn på brenneren, slik at du unngår ulykker med at disse velter.
• Ikke plassere kokekar som stikker utover kanten på komfyrtoppen.

MERKNADER OG RÅD TIL BRUKEREN:

bruk av et kokeapparat som fungerer med gass produserer varme og fuktighet i lokalet hvor det er installert. Det er derfor nødvendig å sørge for god lufting i lokalet, å ikke stenge for naturlige lufteåpninger (fig. 3), og å sette i gang mekanisk lufteutstyr (avtrekksvifte eller elektrovifte, fig. 4 og fig. 5).

Intensiv og forlenget bruk av apparatet kan gjøre ytterligere lufting nødvendig, for eksempel ved å åpne et vindu eller sørge for mer effektiv lufting ved å styrke den mekaniske utluftingen der denne finnes.

Ikke prøv å endre apparatets tekniske egenskaper, fordi det kan være farlig.

• Før apparatet leveres inn til en miljøstasjon fordi det ikke skal brukes lenger, eller modellen skal skiftes ut, må det ubrukeliggjøres i henhold til gjeldende helse- og miljøbestemmelser. Deler som kan utgjøre en fare for barn, ved en eventuell lek med apparatet, må i tillegg ufarliggjøres.
• Ikke ta på apparatet med väte eller fuktige hender eller føtter.
• Ikke bruk apparatet barfotet.
• Produsenten kan ikke holdes ansvarlig for eventuelle skader som skyldes uriktig, feil og uformuftig bruk.
• Under og like etter drift kan deler av platetoppen være veldig varme. Ikke ta på disse delene.
• Etter å ha brukt platetoppen må du forsikre deg om at bryterne er i stengt posisjon, og steng gasskranen eller gassflaskens kran.
• Ring servicesenteret ved driftsfeil i gasskranene.

Merk: Ved uavbrutt bruk, i nærheten av brennerne, kan den høye temperaturen forårsake en fargeendring i forhold til den opprinnelige.

RENGJ∅RING

ADVARSEL:

før du utfører enhver vedlikeholdsoperasjon må du koble apparatet fra strømnettet og gassforsyningen.

2) KOMFYRTOPP

Det er svært viktig å rengjøre overflaten etter hver bruk, mens glasset fremdeles er lunkent.

Ikke bruk metallsvamper, slipende produkter eller korroderende spray til rengjøring.

Avhengig av hvor skitten overflaten er anbefaler vi:

• for enkle flekker er det nok å bruke en fuktig svamp.
• Rester etter utsølt væske fra kokekarene fjernes med edikk eller sitron.
• Pass på å ikke søle ut sukker eller sukkerholdige matvarer på overflaten under tilberedning. Hvis det skulle skje slukker du komfyrtoppen og rengjør straks med varmt vann og bruker skrapen på flekkene mens de fremdeles er varme.

- Over tid vil det kunne oppstå misfarging eller metallreflekser eller riper som skyldes dårlig rengjøring eller feilaktig flytting av kokekarene. Det er vanskelig å fjerne disse ripene, men de har ingen innvirkning på komfyrtoppens funksjon.

- Ikke bruk damp for å gjøre rent apparatet.

På samme måte rengjør du de emaljerte ristene, de emaljerte dekslene "A", "B" og "C", brennerhodene "T" (se fig. 7 og 8) og antenningspluggene "AC" og termoparsensorene "TC" (se fig. 8). De må ikke vaskes i oppvaskmaskinen. Forsiktig rent med en liten nylonbørste som vist (se Fig. 6) og la tørke helt. Ikke vask i vaskemaskinen.

Rengjøringen må utføres når komfyrtoppen og delene er avkjølt, og du må ikke bruke svamper i metall, slipende produkter eller korroderende spray. Ikke la edikk, kaffe, melk, saltholdig vann, sitronsaft eller tomatsaus bli værende på overflatene over lengre tid.

MERK:

• kontrollere at festene til brennerhodene "T" (fig. 7) ikke er tilstoppet av fremmedelementer.
• Kontrollere at de emaljerte dekslene "A", "B" og "C" (fig. 7 og 8) er riktig plassert på brennerhodet. Dekselet er riktig plassert på brennerhodet når det er fullstendig stabilt.

For glassplatetopper: Risten må plasseres på de egnede sentreringsstiftene for å sikre perfekt stabilitet.

• Ikke bruk vanndamp for å rengjøre apparatet.
• For å forebygge antenningsproblemer bør du jevnlig utføre en grundig rengjøring av antenningspluggene (keramikk og elektrode) og av termoparene.

ADVARSEL:

ikke å støtte glasset direkte på kabinettet, men må være i bunnen av kokeflaten som hviler på skapet.

FORSIKTIG:

Hvis glassoverflaten sprekker:

• Slå umiddelbart av alle brennere og elektriske varmeelementer, og koble apparatet fra strømmen.
• Ikke ta på apparatets overflate.
• Ikke bruk apparatet.

INSTALLASJON

TEKNISK INFORMASJON FOR INSTALLAT∅REB.

Installasjon, all regulering, endringer og vedlikehold opplistet i denne delen må kun utføres av kvalifisert personale.

Apparatet må installeres riktig i samsvar med gjeldende standarder og produsentens instruksjoner.

Feilaktig installasjon kan forårsake skader på personer, dyr eller gjenstander som konstruktøren ikke kan stilles til ansvar for. Apparatets sikkerhetsutstyr og utstyr for automatisk regulering kan i løpet av apparatets levetid kun endres av konstruktøren eller av uttrykkelig autorisert videreforhandler.

3) PLASSERING AV KOMFYRTOPPEN

Etter å ha fjernet den utvendige og innvendige emballasjen kontrollere at komfyrtoppen er hel og uskadet. I tvilstilfeller må du ikke ta i bruk apparatet, men ta kontakt med kvalifisert personale.

Alle delene av emballasjen (papp, poser, isopor, stifter...), må oppbevares utilgjengelig for barn, da de kan kunne forårsake fare.

Du må lage en åpning på størrelse med fig. 9 i det sammensettbare møbelet, i det du forsikrer deg om at denne åpningen respekterer de korrekte dimensjonene for installering av apparatet (se fig. 9/A).

Apparatet er i klasse 3 og er derfor gjenstand for alle forholdsregler forutsatt av normer beregnet for denne typen apparater.

Vi varsler installatøren om at apparatet må installeres med kun en sidevegg (til høyre eller venstre for komfyrtoppen), som er høyere enn selve komfyrtoppen og plassert med en minimumsavstand som beskrevet i tabellen under.

Komfyrtoppen er utstyrt med en egen pakning for å unngå at noe slags væske trenger inn i møbelet. For å feste denne pakningen skikkelig, ber vi om du følger indikasjonene under til punkt og prikke:

• fjerne alle flyttbare deler fra komfyrtoppen.
• Kutt pakningen i 4 deler med riktig lengde for plassering på det fire endene av glasset.
• Snu komfyrtoppen og plassere den selvklebende pakningen "E" (fig. 10) under kanten på denne slik at den utvendige delen av pakningen stemmer perfekt overens med den utvendige omkretsen på glasset. Endene på strimlene skal møtes uten at de overlappes.
• Tilpass og feste glasset på en enhetlig og sikker måte, trykk med fingrene.
• For GWS3811.0ED - GKS9851.0ED - S3820.0ED: Plassere komfyrtoppen i åpningen på møbelet og blokkere den ved hjelp av de tilhørende skruene "F" til festekrokene "G" (se fig. 11/B).
• For GMS7651.0E - GMS9651.0E Blokkere med tilhørende bøyler "S", i det du passer på å putte den delen som stikker ut ned i åpningen "H" på baksiden av komfrytoppen og skru til skruen "F" helt til bøylen "S" festes skikkelig på toppen (se fig. 11/A).
• For å unngå mulig uønsket kontakt med overflaten på den oppvarmede komfyrtoppdelen når denne er i bruk, må du anvende et skille i tre, blokkert med skruer i en minimumsavstand på 70 mm fra toppen (fig. 9).
• For å feste dette produktet til støttestrukturen anbefaler vi at du ikke bruker mekaniske eller elektriske skrutrekkere og at du foretar et lett trykk på festekrokene med hendene.

INSTALLASJON

VIKTIGE FORHOLDSREGLER FOR INSTALLASJON

Vi varsler installatøren om at apparatet må installeres med kun en sidevegg (til høyre eller venstre for komfyrtoppen), som er høyere enn selve komfyrtoppen og plassert med en minimumsavstand som illustret i figur 9. I tillegg må bakveggen og alle tilstøtende overflater tåle en temperatur på 90 °C.

Limet som fester plastlaminatet til møbelet, må tåle temperaturer helt opp til 150 °C for å unngå at selve kledningen løsner.

Installasjon av apparatet må være i overensstemmelse med det som er forutsatt i gjeldende normer.

Dette apparatet er ikke koblet til noe utstyr for evakuering av forbrenningsgass. Det må derfor være koblet til i henhold til alle ovennevnte regler for installasjon. Vær spesielt oppmerksom alle regler under som angår ventilering og lufting.

5) VENTILASJON I LOKALET

Det er absolutt nødvendig at lokalet hvor apparatet installeres er permanent ventilert for å garantere korrekt funksjon av apparatet. Nødvendig luftmengde er den som kreves for normal forbrenning av gassen og for ventilering av lokalet, hvis volum ikke må være under 20 m ^3 . Den naturlige luftstrømmen må skje på direkte måte ved hjelp av permanente åpninger på ytterveggene i lokalet som skal ventileres, med en åpning på minst 100 cm ^2 (se fig. 3). Disse åpningene må være laget slik at de ikke kan tettes igjen eller blokkeres.

Også indirekte lufting er tillatt ved hjelp av tilførsel av luft fra området utenfor det lokalet som skal ventileres, forutsatt at det tas absolutt hensyn til gjeldende normer og forskrifter.

6) PLASSERING OG LUFTING

Kokeapparater med gass må alltid tømme ut forbrenningsgassene via kapper koblet til piper, direkte til piper eller direkte ut (se fig. 4). Hvis du ikke har mulighet til å bruke en kappe er det tillatt å bruke en ventilator installert på et vindu eller på en yttervegg, som må settes igang samtidig med apparatet (se fig. 5), så lenge alle gjeldende normer angående lufting blir respektert til fulle.

7) GASSTILKOBLING

Før du kobler til apparatet må du passe på at informasjonen på produktetiketten som er plassert på den nederste delen av kassen er kompatible med gassnettets data.

nederste delen av kassen angir apparatets reguleringsbetingelser: Gasstype og brukstrykk.

Når gassen distribueres ved hjelp av kanalisering må apparatet være koblet til et system for gasstilførsel:

-enten med en godkjent, hard metallslange i stål i henhold til gjeldende normer, og hvis pakninger må være riflete koblinger i overensstemmelse med normen EN 10226.
- Eller Med kobberrør i overensstemmelse med gjeldende normer, hvis koblinger må være mekaniske og laget i henhold til gjeldende normer.
- Eller Med en fleksibel slange i rustfritt stål og med kontinuerlig vegg, i henhold til gjeldende normer, med en maksimal lengde på 2 meter og pakninger i overensstemmelse med gjeldende normer. Denne slangen må installeres på en slik måte at det ikke kan komme i kontakt med bevegelige deler av innsettingsmodulen (for eksempel skuffer), og den må ikke passere deler som kan stuves sammen.

Når gassen sendes direkte fra en gassbeholder, må apparatet, som forsynes via en trykkregulator i overensstemmelse med gjeldende normer kobles til:

• eller med kobberrør i overensstemmelse med gjeldende normer, hvis koblinger må være mekaniske og laget i henhold til gjeldende normer.
• Eller med fleksible rør i rustfritt stål i overensstemelse med gjeldende regler, med en maskimal lengde på 2 meter og pakninger i overensstemmelse med gjeldende regler. Denne slangen må installeres på en slik måte at det ikke kan komme i kontakt med bevegelige deler av innsettingsmodulen (for eksempel skuffer), og den må ikke passere deler som kan stuves sammen. Vi anbefaler at du bruker en spesiell adapter på det fleksible røret, som du lett finner på markedet, for å lette koblingen til gummidelen på trykkregulatoren som er montert på gassbeholderen.

Når du er ferdig med koblingen, kontrollere at alt er helt tett ved å bruke såpvann, aldri flamme.

ADVARSLER:

• husk at koblingen for gassinngang er en koniske gjenget 1/2" innvendig gasskobling i overensstemmelse med normen EN 10226.
• Apparatet er i overensstemmelse med alle forskrifter i følgende EU-direktiver: CE 2009/142 angående gassikkerhet.

I tillegg må bakveggen og alle tilstøtende overflater tåle en temperatur på 90 °C.

INSTALLASJON

8) ELEKTRISK KOBLING

VIKTIG: Installasjonen må utføres i henhold til produsentens instruksjoner. En feil installasjon kan forårsake skader på personer, dyr eller gjenstander som produsenten ikke kan holdes ansvarlig for.

Den elektriske koblingen må utføres i overensstemmelse med gjeldende lover og forskrifter.

• Før du utfører koblingen må du kontrollere at kontakten eller strømnettet er utstyrt med en effektiv jordet kobling i overensstemmelse med gjeldende lover og forskrifter. Produsenten fraskriver seg ethvert ansvar ved manglende respekt for disse forholdsreglene.
• Spenningen må tilsvare verdien angitt på typeskiltet, og tverrsnittet til ledningen i det elektriske systemet må tåle belastningen som også er angitt på skiltet.

Når koblingen til strømnettet utføres via kontakt:

• plassere, hvis dette ikke allerede finnes, et normalt støpsel egnet for den spenningen som opplyses på etiketten, på strømkablene.
• Koble til kablene i overensstemmelse med følgende:

bokstaven L (fase) = brun ledning;

bokstav N (nøytral) = blå ledning;

jordingssymbol = gul-grønn ledning.

• Strømledningen må plasseres slik at den ikke på noe sted när temperaturen på 90 °C.
• Ikke bruk reduksjoner, adaptere eller skjøteledninger til koblingen, da disse vil kunne forårsake falske kontakter med påfølgende farlig overoppheting.
• Når du har satt inn apparatet må stikkontakten være tilgjengelig.

Når koblingen er utført direkte til strømnettet:

• plassere en omnipolar bryter mellom apparatet og nettet, dimensjonert for apparatets styrke, med en minimumsåpning mellom kontaktene på 3 mm.
• Husk at jordingskabelen ikke må være avbrutt av bryteren.
• Kan den elektriske koblingen beskyttes med en differensialbryter med høy følsomhet.
  Vi anbefaler på det sterkeste å feste den gule og grønne jordingskabelen til et effektivt jordingssystem.

Produsenten fraskriver seg ethvert ansvar for skader på personer eller gjenstander som følge av manglende overholdelse av forordningene over, eller for skader som skyldes ødeleggelse av en av delene av apparatet.

Koble apparatet fra strømmen før det utføres inngrep på apparatets elektriske del.

ADVARSEL:

Alle våre produkter er i samsvar med europeiske standarder og etterfølgende endringer. Produktet oppfyller derfor kravene i gjeldende europeiske direktiver om:

• elektromagnetisk kompatibilitet (EMC),
• el-sikkerhet (LVD),
• begrensning av bruk av visse farlige stoffer (RoHS),
• økodesign (ERP).

Kontakt kvalifisert personale hvis installasjonen krever endringer i hjemmets elektriske system, eller ved uoverensstemmelse mellom stikkontakten og apparatets støpsel. Personalet må forsikre seg om at tverrsnittet til stikkontaktens ledninger er egnet for apparatets effektforbruk.

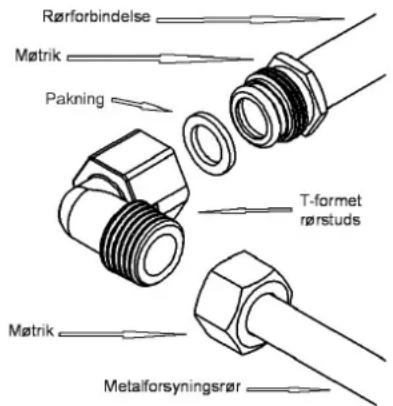

Rørforbindelse Møtrik Pakning T-formet rørstuds Møtrik Metalforsyningsrør

REGULERING

• tenn brenneren og plassere bryteren på posisjonen "Minimum" (liten flamme fig. 1).
• Fjerne bryteren "M" (fig. 12 - 12/A) fra kranen festet med enkelt trykk på stangen. Forbikoblingen til å regulere minimumsflyten kan befinne seg på siden av kranen (Fig. 2) eller inne i vernet. Under alle omstendigheter får man tilgang til å foreta justeringen ved å sette en liten skrutrekker "D" på siden av kranen (Fig. 12), eller i hullet "C" i vernet på kranen (Fig. 12/A).

- Roter forbikoblingen til høyre eller venstre og juster flammen tilstrekkelig til at det oppnås mindre flyt.

Vi anbefaler ikke å overdriver "Minimum". Den lille flammen må være kontinuerlig og stabil. Monter sammen de ulike komponentene riktig.

Det er underforstått at denne reguleringen kun kan utføres med brennere i funksjon ved G20, mens med brennere i funksjon ved G30 eller G31 må skruen være blokkert helt igjen (ved å vri i klokkeretningen).

BRENNERNE TRENGER INGEN REGULERING AV PRIMÆRLUFTEN

ADVARSEL: Før minsteverdien til brenneren "DUAL" justeres, må vannsperren "E" fjernes (fig. 12). Med brenneren "DUAL" er det justeringsskruen inni kranstangen som justerer den midtre flammen mens skruen ved siden av kranen justerer den eksterne flammen.

ENDRINGER

10) UTSKIFTING AV DYSER

Brennerne er egnet for forskjellige gasstyper hvis du monterer dyser som er egnet for den gassen som brukes. For å gjøre dette må du fjerne brennerhodene og med en nøkkel "B" løsne dysen "A" (se fig. 13), og skifte denne ut med en dyse som passer til den gassen du skal bruke.

Vi anbefaler å blokkere dysen skikkelig.

Etter å ha utført disse endringene må teknikeren fortsette med reguleringen av brennerne som beskrevet i avsnitt 9, forsegle eventuelle reguleringselemente eller forreguleringselementer og skifte den eksisterende produktetiketten på apparatet ut med en ny som samsvarer med den nye gassreguleringen som er utført på apparatet. Denne etiketten finner du i posen som inneholder reservedyser.

Posen som inneholder dyser og etiketter følger med apparatet eller er tilgjengelig hos autorisert assistansesenter.

For at det skal være lettere for installatøren bringer vi her en tabell over termisk effekt, dysediameter og brukstrykk for forskjellige gasstyper.

B FIG. 14

ENDRINGER

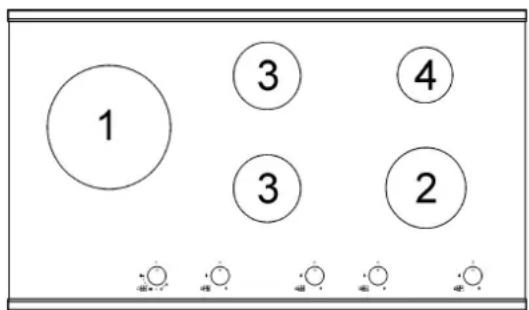

PLASSERING AV BRENNERE

GWS3811.0ED

1

GKS3820.0ED

3 2 x x

GKS9851.0ED

1 3 4 3 2

TABELL

BRENNERE		GASS	BRUKS TRYKK mbar	TERMISK EFFEKT		DIAMETER DYSE Max.100 mm	TERMISK EFFEKT (W)
No.	BENEVNING			g/h	l/h Min.				gas burner*
1	DUAL total**	G 30 - BUTANG 31 - PROPANG 20 - NATUR	303020	436429571	571	2 x 80 B + 46 B2 x 80 B + 46 B2 x 125 A + 71 A	350035003500	600060006000	56,4%
	DUAL sentral	G 30 - BUTANG 31 - PROPANG 20 - NATUR	303020	585776	76	46 B46 B71 A	400400400	800800800	---
2	RASK	G 30 - BUTANG 31 - PROPANG 20 - NATUR	303020	218214286	286	8585117 Y	800800800	300030003000	60,1%
3	HALVRASK BAKRE	G 30 - BUTANG 31 - PROPANG 20 - NATUR	303020	127125167	167	686898 Z	550550550	175017501750	56,6%
4	EKSTRABRENNER	G 30 - BUTANG 31 - PROPANG 20 - NATUR	303020	737195	95	515175 X	450450450	100010001000	N.A.

* I henhold til EU forordning nr 66/2014 om fastsettelse av gjennomføringstiltak av direktiv 2009/125 / EF ble utbyttet (EEgasburner) beregnet i henhold til NS-EN 30-2-1 siste revisjon ved hjelp av G20.

ENDRINGER

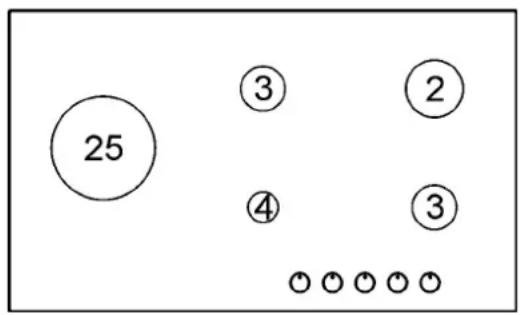

PLASSERING AV BRENNERE

GMS7651.0E GMS9651.0E

1 ② ③ ④ ③ ○○○○○○

EE_gas hob

63,8 %

* I henhold til EU forordning nr 66/2014 om fastsettelse av gjennomføringstiltak av direktiv 2009/125 / EF ble utbyttet (EEgasburner) beregnet i henhold til NS-EN 30-2-1 siste revisjon ved hjelp av G20.

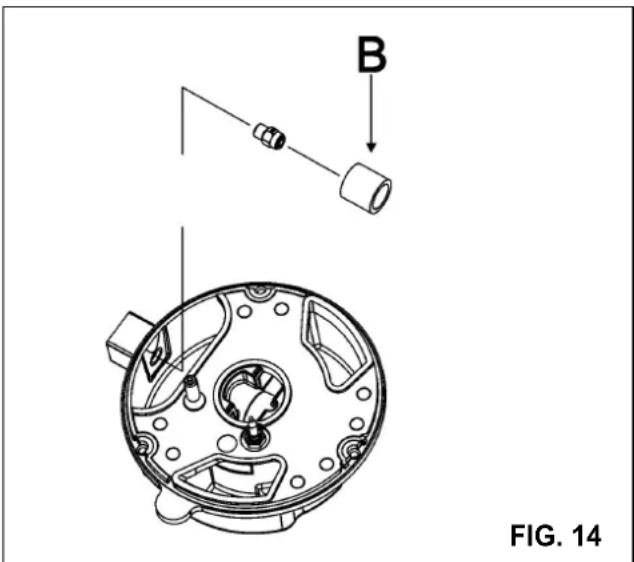

**Monter med foring (B) hvis det finnes (se Fig. 14).

VEDLIKEHOLD

KABELTYPER OG KABELSNITT

KOMFYRTOPPTYPE KABELTYPE		STR∅MFORSYNING MONOFASE
Gasskomfyrtopp	H05 RR - F	Snitt 3 x 0.75 mm ^2

ADVARSEL!!!

Hvis du må skifte ut strømledningen, må installatøren sørge for at jordingsledningen "B" er lengre enn faselederne (se fig. 15), og dessuten respektere alle advarslene oppgitt i avsnitt 8.

ADVARSEL: VEDLIKEHOLDET MÅ KUN UTF∅RES AV AUTORISERTE PERSONER.

Ved feil eller kutt i ledningen må du gå fra ledningen og ikke berøre den. Apparatet må i tillegg kobles fra og ikke slås på. Ring nærmeste servicesenter for å løse problemet.

TEKNISK ASSISTANSE OG RESERVEDELER

Dette apparatet ble kontrollert og testet av spesialisert ekspertpersonale før det forlot fabrikken, for å garantere best mulige funksjonsresultater.

Originale reservedeler får du hos våre tekniske servicesentere og hos autoriserte forhandlere.

Enhver reparasjon eller regulering som skulle være nødvendig må gjennomføres med størst mulig forsiktighet og oppmerksomhet av kvalifisert personale.

Av den grunn anbefaler vi at du alltid henvender deg til forhandleren som har solgt deg apparatet eller til nærmeste tekniske assistansesenter, og dessuten spesifisere merket, modell og serienummer, og hva slags problem du har med apparatet ditt. Denne informasjonen finner du på produktetiketten som er plassert på den nederste delen av apparatet og på etiketten som er plassert på emballasjeesken.

Denne informasjonen gir teknikeren muligheten til å framskaffe riktige reservedeler og garantere resultatet av et raskt og presist inngrep. Vi anbefaler å notere denne informasjonen herunder slik at du alltid har den lett tilgjengelig:

MERKE: ....

MODELL: ....

SERIE: ....

TEKNISKE DATA OPPGITT PÅ PRODUKTETIKETTEN

GWS3811.0ED

Kategori = II2H3B/P

G 30 - BUTAN = 30 mbar

G 31 - PROPAN = 30 mbar

G 20 - NATUR = 20 mbar

Σ Qn Gas Natur = 6.0 kW

Σ Qn BUTAN = 436 g/h (G30)

Σ Qn PROPAN = 429 g/h (G31)

Spenning = 220 - 240 V \~

Frekvens = 50/60 Hz

GKS3820.0ED

Kategori = II2H3B/P

G 30 - BUTAN = 30 mbar

G 31 - PROPAN = 30 mbar

G 20 - NATUR = 20 mbarr

Σ Qn Gas Natur = 4.75 kW

Σ Qn BUTAN = 345 g/h (G30)

Σ Qn PROPAN = 339 g/h (G31)

Spenning = 220 - 240 V \~

Frekvens = 50/60 Hz

GKS9851.0ED

Kategori = II2H3B/P

G 30 - BUTAN = 30 mbar

G 31 - PROPAN = 30 mbar

G 20 - NATUR = 20 mbar

Σ Qn Gas Natur = 13.5 kW

Σ Qn BUTAN = 981 g/h (G30)

Σ Qn PROPAN = 964 g/h (G31)

Spenning = 220 - 240 V \~

Frekvens = 50/60 Hz

GMS7651.0E GMS9651.0E

Kategori = II2H3B/P

G 30 - BUTAN = 30 mbar

G 31 - PROPAN = 30 mbar

G 20 - NATUR = 20 mbar

Σ Qn Gas Natur = 11.50 kW

Σ Qn BUTAN = 836 g/h (G30)

Σ Qn PROPAN = 821 g/h (G31)

Spenning = 220 - 240 V \~

Frekvens = 50/60 Hz

Kategori = II2H3B/P

G 30 - BUTAN = 30 mbar

G 31 - PROPAN = 30 mbar

G 20 - NATUR = 20 mbar

Σ Qn BUTAN = 12.25 kW

Σ Qn Gas Natur = 12.50 kW

Σ Qn BUTAN= 891 (G30)

Σ Qn PROPAN = 875 (G31)

Spenning = 220 - 240 V \~

Frekvens = 50/60 Hz

Dette apparatet er merket i samsvar med direktiv 2002/96/EF om avfall fra elektrisk og elektronisk utstyr (WEEE). Dette direktivet inneholder bestemmelser som skal sikre separat innsamling og behandling av avfall fra elektriske og elektroniske produkter (EE-avfall).

Bästa kund,

bokstav L (fas) = brun tråd;

bokstav N (nolla) = blå tråd;

jordsymbol ♣gröngul tråd.

• tenn brenneren og plassere bryteren på posisjonen "Minimum" (liten flamme fig. 1).
• Fjerne bryteren "M" (fig. 12 - 12/A) fra kranen festet med enkelt trykk på stangen. Forbikoblingen til å regulere minimumsflyten kan befinne seg på siden av kranen (Fig. 12) eller inne i vernet. Under alle omstendigheter får man tilgang til å foreta justeringen ved å sette en liten skrutrekker "D" på siden av kranen (Fig. 12), eller i hullet "C" i vernet på kranen (Fig. 12/A).
