KASUTUSJUHEND GWS3811.0ED Küppersbusch

Täname teid siiralt selle eest, et te valisite meie toote. Oleme veendunud, et see körgkvaliteetsetest materjalidest valmistatud kaasaegne, funktsionaalne ja praktiline seade rahuldab köige paremal moel köik teie vajadused. Seda uut tehnikaseadet on lihtne kasutada. Siiski palume me teil paremate tulemuste saavutamiseks käesolev kasutusjuhend tähelepanelikult läbi lugeda.

Käesolev kasutusjuhend kehtib ainult nendes riikides, mille identifitseerimissümbolid on joonistatud kasutusjuhendi kaanele ja seadme andmeplaadile.

Tootja ei vastuta võimaliku kahju eest, mis on põhjustatud esemetele või inimestele seadme ebaõige paigaldamise või kasutamise tõttu.

Tootjafirma ei vastuta võimalike ebatäpsuste eest, mis on põhjustatud vigadest antud kasutusjuhendi trükkimisel või kordustrükkimisel. Kasutusjuhendis esitatud kujutised on eranditult illustratiivsed. Firma jätab endale õiguse teha toodangus muudatusi, mis on kasutaja huvidest lähtuvalt vajalikud või kasulikud, kahjustamata seejuures olemasolevaid funktsioneerimise ja ohutuse näitajaid.

See pliidiplaat on möeldud ainult toiduvalmistamiseks. Mis tahes muu kasutusviis (nt tubade kütmine) on sobimatu ja ohtlik.

HOIATUS:

Nooremad kui 8-aastased lapsed tuleb hoida eemal, kui nad pole pideva järelevalve all.

Käesolevat seadet võivad kasutada lapsed alates 8. eluaastast ning piiratud füüsiliste, sensoorsete või vaimsete võimetega isikud või puudulike kogemuste ja teadmistega isikud vaid juhul, kui neid on juhendatud või õpetatud seadet turvaliselt kasutama ning nad mõistavad sellega kaasnevaid ohte.

Lapsed ei tohi seadmega mängida.

Lapsed ei tohi seadet ilma järelevalveta puhastada ega hooldada.

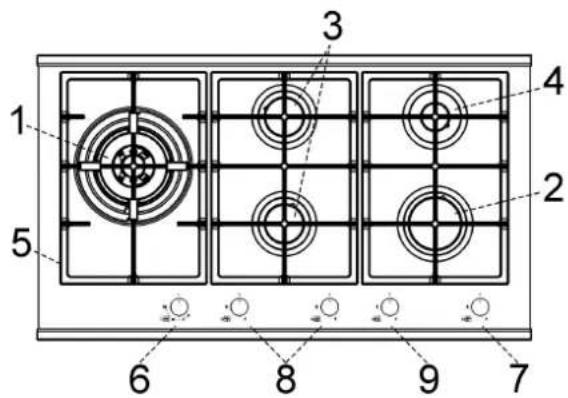

PLIIDIPLAATIDE KIRJELDUS

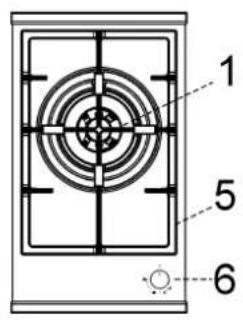

GWS3811.0ED

1 5 6

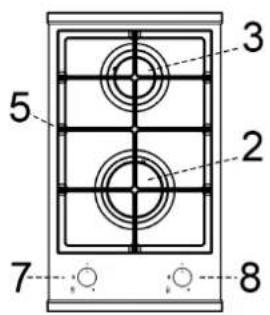

GKS3820.0ED

3 2 5 7 8

GKS9851.0ED

1 2 3 4 5 6 7 8 9

1 Põleti "DUAL" de 6000 W
2 Kiire põleti de 3000 W
3 Poolkiire põleti de 1750 W
4 Abipõleti de 1000 W
5 Ritilä
6 Põleti № 1 juhtnupp
7 Põleti № 2 juhtnupp
8 Põleti № 3 juhtnupp
9 Põleti № 4 juhtnupp

Tähelepanu: käesolev seade on ette nähtud ainult eraisikute poolt kodumajapidamises kasutamiseks.

Hoiatus! Kasutamise ajal muutuvad pliidiplaadi tööpinnad väga kuumaks. Hoidke lapsi eemail!

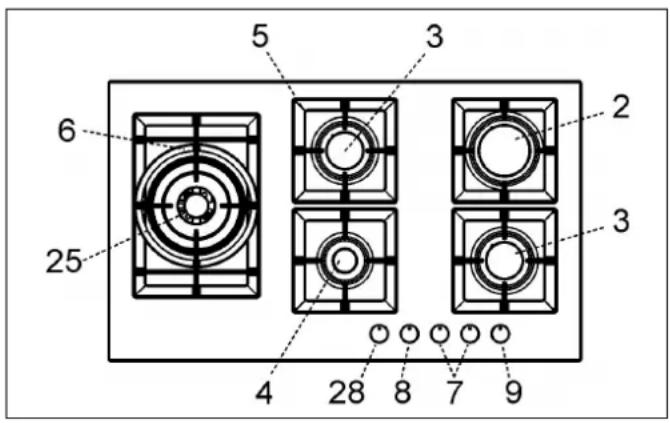

PLIIDIPLAATIDE KIRJELDUS

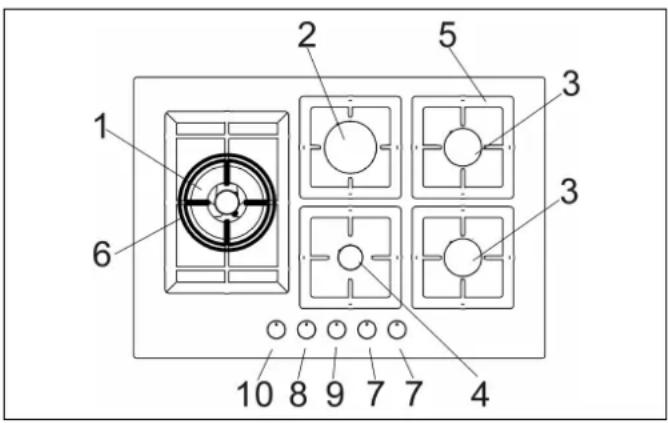

GMS7651.0E GMS9651.0E

1 2 3 5 6 3 4 10 8 9 7 7 10

5 3 2 6 25 4 28 8 7 9 3

1 Double kroon põleti de 4000 W
2 Kiire põleti de 3000 W
3 Poolkiire põleti de 1750 W
4 Abipõleti de 1000 W
5 Ritilä
6 Ritilä WOK (ainult Double kroon ja põleti ja Dual)
7 Põleti № 3 juhtnupp
8 Põleti № 4 juhtnupp
9 Põleti № 2 juhtnupp
10 Põleti № 1 juhtnupp
25 Põleti "DUAL" de 4750 ÷ 5000 W
28 Põleti № 25 juhtnupp

Tähelepanu: käesolev seade on ette nähtud ainult eraisikute poolt kodumajapidamises kasutamiseks

KASUTUSJUHISED

Seadme esipaneelil on iga juhtnupu kohal skeem, millel on näidatud, millisele põletile juhtnupp vastab. Enne põleti süütamist tuleb avada gaasimagistraali või ballooni ventiil. Põletite süütamine toimub järgmiselt:

- automaatne elektrisüüde

Vajutage ja keerake vastupäeva vastava põleti juhtnuppu, seades selle asendisse «Maksimum» (on tähistatud suure leegi märgiga, vt. joon. 1). Vajutage juhtnupule seni, kuni põleti süttib.

- Gaasikontrollisüsteemiga põletite süütamine

Gaasikontrollisüsteemiga põletite süütamiseks tuleb vastava põleti juhtnuppu keerata vastupäeva kuni lõpuni, seades selle asendisse «Maksimum» (on tähistatud suure leegi märgiga, vt. joon. 1), seejärel vajutage juhtnupule ja hoidke seda nii kaua all, kuni põleti süttib, pärast seda hoidke juhtnuppu allavajutatuna veel umbes 10 sekundit.

Pärast põleti süttimist tuleb juhtnuppu hoida allavajutatuna 10 sekundi jooksul. Kui põleti kustus juhuslikult, siis tuleb juhtnupp keerata asendisse «Väljalülitatud» ja oodata vähemalt 1 minut enne uuesti süütamist.

Põletite kasutamine

Selleks, et saavutada maksimaalne toiduvalmistamise efektiivsus minimaalse gaasikulu korral, tuleb järgida allpool esitatud soovitusi:

- toiduvalmistamisel tuleb kasutada selliseid potte, mille suurus vastab põleti suurusele (vt. järgmist tabelit ja joon. 2).

- Keema hakkamisel tuleb keerata juhtnupp asendisse «Miminimum» (on tähistatud väikese leegi märgiga, vt. joon. 1).

- Potid peavad olema alati kaanega kaetud.

Põleti "DUAL":

sise- ja välimise rõnga leegivõimsuse sõltumatu reguleerimine (faktiliselt on see ühe juhtnupuga reguleeritav topeltpõleti); lai kasutusvaldkond tänu võimalusele lülitada sisse kas üks sisemine põleti või või terve põleti (üheaegselt sisemine ja välimine rõngas).

PÕLETI "DUAL" SISSELÜLITAMINE

Vaatamata sellele, et põletit “DUAL” juhitakse ühe juhtnupu abil, võib see töötada kahes sõltumatus režiimis.

A) - Põleti täielik süütamine:

vajutage asendis «Väljalülitatud» ● olevale juhtnupule ja keerake seda vastupäeva, kuni selle tähis langeb kokku gaasi maksimaalse juurdevoolu asendiga. Selles asendis töötavad mölemad põleti rõngad maksimaalse võimsusega.

Pärast sise- ja välisrõnga süttimist tuleb juhtnuppu nii kaua allavajutatuna hoida, kuni põleti põlemine jätkub automaatselt.

Pärast seda saab juhtnuppu vastupäeva keerates reguleerida leegi intensiivsust (sise- ja välisrõnga maksimaalse võimsuse asendist) sisemise rõnga maksimaalsesse ja välisrõnga minimaalsesse asendisse.

Põleti väljalülitamiseks keerake juhtnuppu pääripäeva seades selle asendisse, mis vastab märgile «Väljalülitatud» ●.

B) - Ainult sisemise rõnga sisselülitamine: reguleerides, nagu ülalkirjeldatud, leegi intensiivsuse sisemise rõnga maksimaalsesse ja välisrõnga minimaalsesse, keerake juhtnuppu vastupäeva, kuni kostub klõpsatus, pärast mida põleti siserõngas hakkab põlema maksimaalse võimsusega ning välisrõngas kustub.

Jätkates juhtnupu vastupäeva keeramist võib sisemise rõnga seadistada minimaalse võimsuse peale.

VÄLJALÜLITATUD
MAKS. VÄLIMINE MAKS. SISEMINE

MIN. VÄLIMINE

MIN. SISEMINE MAKS. SISEMINE

MAKS. SISEMINE

Väljalülitamine:

põleti väljalülitamiseks keerake juhtnuppu kellaosuti liikumise suunas, pannes selle asendisse, mis vastab sümbolile «Väljalülitatud» ●.

Kui “DUAL” on sisse lülitatud ja töötab ühes ülalkirjeldatud režiimis, siis saab seda ühest režiimist teisele ümber lülitada, keerates selleks regulaatori soovitud asendisse.

KASUTAMINE

1) PÕLETID

Põleti	Võimsus (W)	Ø Potid (cm)
N°. 1-25 Põletid “DUAL” keskne	4750-6000900	22 ÷ 308 ÷ 16
N°: 1 kroon põleti	4000	20 ÷ 26
N°: 2	3000	20 ÷ 22
N°: 3	1750	16 ÷ 18
N°: 4	1000	10 ÷ 14

TÄHELEPANU:

• termoelemendiga põletit tohib süüdata ainult juhtnupu Maksimum asendi korral (suur leek joonis 1).
• Elektri puudumisel saab põleteid süüdata tikuga.
• Ärge jätke seadet kasutamise ajal järelvalveta ja jälgige, et läheduses ei oleks lapsi. Veenduge samuti, et pottide käepidemed asetseksid öigesti ning olge ettevaatlik toidu tegemisel, mille valmistamisel kasutatakse kergestisüttivaid rasvu ja ölisid.
• Ärge kasutage töötava seadme läheduses pihusteid.
• Ei soovitata kasutada keedualast suuremaid nõusid.

HOIATUSED JA NÖUANDED KASUTAJALE: gaasiga töötava keedupinna töötamisel eraldub ruumi, kuhu seade on paigaldatud, soojust ja niiskust. Sellepärast tuleb tagada ruumis hea öhuvahetus, kasutades selleks loomulikku ventilatsiooni (joonis 3) ja lülitades sisse mehhaanilise ventilatsiooniseadme (tömbeseadme või elektriventilaatori joonis 4 ja joonis 5).

Seadme pikaajaline ja sage kasutamine tekitada vajaduse täiendavaks ventilatsiooniks, näiteks akende avamise abil või tõhusama ventileerimisega mehhaanilise väljatõmbe võimsuse suurendamise teel, kui see on olemas.

• Ärge püüdke toote tehnilisi omadusi muuta. See võib olla ohtlik.
• Kui te ei kavatse seadet enam kasutada (või soovite vana mudeli välja vahetada), muutke see enne äraviskamist kasutamatuks, järgides kohalikke tervisekaitse ja keskkonnasaaste vältimise seadusi. Selleks muutke seadme ohtlikud osad ohutuks, eriti laste jaoks, kes võivad äravisatud seadmega mängida.
• Ärge puudutage seadet märgade või niiskete käte või jalgadega.
• Ärge kasutage seadet paljajalu.
• Tootja ei vastuta seadme sobimatust, valest või ebamõistlikust kasutamisest tingitud kahjustuste eest.
• Kasutamise ajal ja vahetult pärast seda on pliidiplaadi mõned osad väga kuumad. Vältige selliste osade puudutamist.
• Pärast pliidiplaadi kasutamist keerake nupp kindlasti suletud asendisse ja sulgege gaasivarustuse või gaasiballooni põhikraan.
• Kui gaasikraanid ei tööta korralikult, helistage hooldusosakonda.

Märkus. Pidev kasutamine võib põhjustada kõrge temperatuuri tõttu põletite värvimuutust.

PUHASTAMINE

TÄHELEPANU:

ühendage seade enne puhastamist elektri- ja gaasivõrgust välja.

2) TÖÖPIND

Et hoida pinnale läikiva laua, see on väga oluline, tuleb regulaarselt pesta seebi ja sooja veega, loputada ja kuivatada.

Puhastamiseks ei tohi kasutada metallist käsnu, abrasiivseid pesupulbreid või söövitavaaid aerosoole. Sõltuvalt määrdumuse astmest soovitatakse:

- vähese määrdumuse eemaldamiseks piisab niiske käsna kasutamisest.

- Potist väljavalgunud vedeliku plekke on võimalik eemaldada äädika või sidrunimahla abil.

- Püüdke toiduvalmistamise ajal vältida pliidiplaadi pinnale suhkru või suhkrut sisaldavate toiduainete sattumist. Kui see aga siiski juhtus, siis lülitage pliidiplaat välja puhastage seda kuuma veega, eemaldades veel jahtumata plekid kaabitsa abil.

- Ebapiisav puhastamine ja nõude ebaõige ümberpaigutamine pliidiplaadi pinnal võivad aja jooksul põhjustada pliidiplaadi pinnale värvusplekke, metallijälg i või kriimustusi. Neid kahjustusi on praktiliselt võimatu eemaldada, siiski ei mõjuta need kuidagi pliidiplaadi kasutusomadusi.

- Tööpinna auruga puhastamine on keelatud.

Samuti tuleb puhastada põletite “A”, “B” ja “C” emailvõresid ja -kaasi, leegihajuteid “T” (vt. joon. 7 ja 8), piesoelemente “AC” ja termopaari “TC” andureid (vt. joon. 8). Neid detaile ei tohi pesta nõudepesumasinas.

Puhastage neid örnalt väike nailonharjaga nagu näidatud (vt. 6) ja lase kuivada.

Puhastamist tuleb teostada pärast tööpinna ja selle detailide jahtumist. Puhastamiseks ei tohi kasutada metallist käsnu, abrasiivseid pesupulbreid või söövitavaid aerosoole. Äädika, kohvi, piima, soolase vee, sidruni- või tomatimahla tööpinnale sattumisel tuleb see võimalikult kiiresti ära pühkida.

TÄHELEPANU:

osade kokkupanekul palume pidada kinni järgmistest soovitustest:

• kontrollige, et põletiotste pilud «T» (joonis 8) ei oleks ummistunud.
• Veenduge, et emailkaas «A-B-C» (joonis 7-8) asub täpselt põletiotsa peal. See nõue on täidetud juhul, kui põletiotsal asuv kaas on liikumatu.
• Võre täpne asukoht määratletakse ümardatud nurkadega, mis paigutatakse keedupinna külgmise serva suunas.
  Klaasi cooktops: Pannitugi tuleb asetada öigetele tsentreerimistihvtidele, tagades täiusliku stabiilsuse.
• Kui mõne kraani avamine või sulgemine on raskendatud, siis ärge kasutage jõudu, vaid kutsuge viivitamatult välja tehnohoolduse spetsialist (klienditeenindus).
• Ärge kasutage seadme puhastamiseks auru.
  Pannitugi tuleb asetada öigetele tsentreerimistihvtidele, tagades täiusliku stabiilsuse.

ETTEVAATUST!

Kuumutusplaadi klaasi purunemisel:

• lülitage kohe köik põletid ja elektrilised kütteelemendid välja ning eemaldage seade toitevõrgust;
• ärge puudutage seadme pinda;
• ärge kasutage seadet.

PAIGALDAMINE

PAIGALDAJALE MÕELDUD TEHNILINE INFORMATSIOON

Seadet tohivad paigaldada, reguleerida, seadistada ja hooldada ainult kvalifitseeritud spetsialistid. Ebaõige paigaldamine võib tekitada kahju loomadele, inimestele või esemetele ning tootja ei kanna sellisel juhul vastutust.

Seade tuleb õigesti paigaldada, järgides kohalikku seadust ja tootja suuniseid.

Seadme ohutuse või automaatse reguleerimise seadmeid võivad selle kasutusajal muuta ainult tootja või selleks volitatud tarnija.

3) PLIIDIPLAADI INTEGREERIMINE

Pärast köikidelt osadelt pakendite eemaldamist veenduge selles, et keedupind on kahjustusteta. Kahtluse korral ärge kasutage seadet, vaid pöörduge kvalifitseeritud personali poole.

Pakkimiselemendid (kartong, kilekotid, penoplast, naelad...) ei tohi olla lastele kättesaadavates kohtades, sest need on potentsiaalsed ohuallikad.

K e edu p in n a i n teg r ee r imi s ek s tu l eb sektsioonmööblisse lõigata ava, mille mõõtmed millimeetrites on esitatud joonisel 9. Paigaldamisel püüdke säilitada kriitilist vahekaugust pliidiplaadi ja külgseinte ning esi- ja tagaseina vahel (vt. joonis 9 ja 9/A).

Seade klassifitseerub 3. klassi seadmena ja vastab köigile antud klassile kehtestatud normidele.

4) PLIIDIPLAADI KINNITAMINE

Pliidiplaat on varustatud spetsiaalse tihendiga, mis välistab selle pinnalt mööblile vedeliku sattumise. Selle tihendi öigeks paigutamiseks palume me teil täpselt järgida alltoodud juhiseid:

-võtke tihendiribad aluse küljest lahti, jälgides seejuures seda, et läbipaistev kaitsekile jääks tihendile.

- Keerake pliidiplaat ümber ja pange tihend "E" (joonis 10) õigesti selle serva alla selliselt, et tihendi väliskülg liibuks tihedalt vastu pliidiplaadi välisserva. Tihendite otsad peavad omavahel kokku puutuma.

- Ühendage tihend tihedalt pliidiplaadiga, ühtlaselt ja kindlalt, vajutades seda sörmedega, seejärel eemaldage tihendilt kaitsekile ja pange pliidiplaat mööblisse lõigatud avasse.

• mudel: GMS7651.0E - GMS9651.0E: Kinnitage see vastavate kinnitusklambritega "S", hoolitsedes selle eest, et väljaulatuv osa satuks põhjas olevasse avasse "H" ning keerake kruvi "F" nii kaua, kuni kinnitusklambrid "S" fikseeruvad lauaplaadi külge (vt. joonis 11/A).
• mudel: GWS3811.0ED - GKS9851.0ED - GKS3820.0ED: Paigaldage pliidiplaat köögimööblisse eelnevalt tehtud avasse ja kinnitage see kruvide "F" ja kinnitusklambrite "G" (vt. joon. 11/B).
• The prospective walls (left or right) that exceed the working table in height must be at a minimum distance from the cutting as mentioned both in the columns and the scheme.
• Lõpuks, vältimaks seadme töö ajal võimalikke juhuslikke kontakte ülekuumenenud kere pinnaga, tuleb kasutada puidust vaheseina, mille saab kruvidega lauaplaadist 70 mm kaugusele kinnitada (joonis 9).

HOIATUS:

mitte toetada klaasi otse kapis, kuid see peab olema põhja toiduvalmistamise pinna, mis toetub kapis.

PAIGALDAMINE

PEAMISED PAIGALDUSJUHISED

TÄHTIS! Pliidiplaadi öige paigaldus, reguleerimine või muutmine teiste gaasidega kasutamiseks nõuab KVALIFITSEERITUD PAIGALDAJAT. Selle reegli eiramine muudab garantii kehtetuks.

Juhime paigaldaja tähelepanu sellele, et kõikvõimalikud külgseinad ei tohi olla pliidiplaadist kõrgemal. Samuti peavad tagumised vaheseinad ja pliidiplaadiga kokkupuutuvad pinnad taluma temperatuuri 90 °C. Liim, millega on plastiklaminaat mööbli külge liimitud, peab lahtikleepumise ärahoidmiseks talum vähemalt 150 °C. Seadme paigaldamine peab olema teostatud kooskõlas kehtivate normidega. Antud seade ei ole ühendatud põlemisjääkide eemaldamise seadmega. Kui seda soovitakse teha, siis tuleb järgida vastavaid paigaldusnorme. Erilist tähelepanu tuleb pöörata allpool toodud seadmetel mis lisatakse kohtventilatsioonile ja öhutamisele.

5) KOHTVENTILATSIOON

Seadme normaalse töö tagamiseks on oluline, et ruumis, kuhu see paigaldatakse, toimuks pidev öhuvahetus. Öhu kogus, mis on vajalik gaasi regulaarseks põlemiseks ja ruumi öhutamiseks, ei tohi olla väiksem kui 20 m ^3 . Loomulik öhuringlus peab toimuma otse läbi ventilatsiooniavade, mille ristlöikepind on vähemalt 100 cm ^2 (vt. joonis 3). Ventilatsiooniavad peavad olema selliselt tehtud, et oleks välistatud nende ummistumine. Samuti on lubatud ruumi ventileerimine kõrvalruumide kaudu järgides seejuures rangelt kehtivaid norme.

6) ASUKOHT JA ÖHUTAMINE

Gaasiga töötavad pliidiplaadid peavad alati olema varustatud põlemisjääkide eemaldamise seadmetega. Selleks võib kasutada kamina või suitsulõõriga ühendatud suitsupüüdjat (vt. joonis 4). Juhul, kui suitsupüüdjat ei ole võimalik paigaldada, lubatakse kasutada aknale või välisseinale

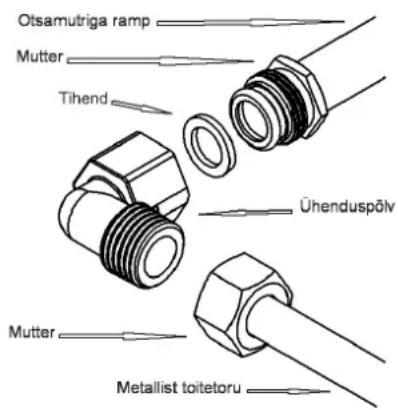

Otsamutriga ramp Mutter Tihend Ühenduspõlv Mutter Metallist toitetoru

paigaldatud ventilaatorit, mis lülitub pliidiplaadiga samaaegselt sisse (vt. joonis 5). See tagab kehtivates normides loetletud ventilatsiooni puudutavate korralduste täpse järgimise.

7) GAASIGA ÜHENDAMINE

Veenduge enne seadme gaasiga ühendamist selles, et andmed andmeplaadil (etiketil), mis asub pliidiplaadi korpuse alumises osas, vastavad gaasimagistraali tehnilistele näitajatele. Üks andmetabel on ära trükitud käesolevas kasutusjuhendis ja teine asub seadme korpuse alumisel poolel. Tabelites esitatud andmed osutavad seadme seadistustingimustele: seal on näidatud gaasi liik ja tööröhk. Kui seadme gaasiga varustamine toimub tsentraalsest gaasijaotusvõrgust, siis ühendatakse seade sellega kas:

o jäiga terastoruga, mis ühendatakse gaasitoruga toruliitmike abil, mille keere vastab normile EN 10226.
'vo või vasktoruga, mis kinnitatakse mehhaanilise tihendiga varustatud toruliitmikega vastavalt kehtivatele de,normidele
o või roostevabast terasest elastse toruga, mis peab kehtivate normide kohaselt olema lühem kui 2 m ning varustatud hermeetiliste tihenditega. See toru peab olema paigaldatud selliselt, et ei puutuks vastu sisseehitatud mooduli teisaldatavaid osasid ega ulatuks üle lähedalasuva mööbli.

Kui kasutatakse balloonigaasi, siis peab gaasiühendus olema teostatud normidele vastava gaasiregulaatori abil:

vasktoruga, mis kinnitatakse mehhaanilise tihendiga varustatud toruliitmikega vastavalt kehtivatele normidele.

o roostevabast terasest elastse toruga, mis peab kehtivate normide kohaselt olema lühem kui 2 m ning varustatud hermeetiliste tihenditega. See toru peab olema paigaldatud selliselt, et puutuks vastu sisseehitatud mooduli teisaldatavaid osasid ega ulatuks üle lähedalasuva mööbli. Elastsele torule soovitatakse lisada spetsiaalne adapter, mis aitab seda paremini ühendada balloonile paigaldatud röhuregulaatoriga.

Pärast torude ühendamist kontrollige ühenduskohtade hermeetilisust seebilahusega. Kunagi ei tohi kontrolli teostada lahtise leegi abil.

TÄHELEPANU:

tuletame meelde, et seadet gaasitoruga ühendav toruliitmik peab omama kooniline «papa» (tihvt-) keeret 1/2" vastavalt EN 10226 normidele. Seade vastab gaasi ohutut kasutamist pu ud u ta v a t e l e E L- i di re k ti i v i de l e CE 2009/142.

PAIGALDAMINE

8) SÄHKÖLIITÄNTÄ

TÄHTIS! Seade tuleb paigaldada tootja suuniseid järgides. Tootja ei vastuta inimeste ega loomade vigastuste ega varakahjustuste eest, mille põhjuseks on vale paigaldus.

Elektrivörku ühendamine peab olema teostatud vastavavuses kehtiva seadusandluse normidele ja määrustele.

Veenduge enne elektrivörku ühendamist, et:

• elektrijuhtmestiku ja pistikupesade koormusvõime vastavad seadme maksimaalsele võimsusele (vaata andmeplaati korpuse alumises osas).
• Pinge peab vastama andmesildil toodud väärtusele ja elektrisüsteemi juhtmestik peab taluma koormust, mis on samuti näidatud andmesildil.
• Pistikupesa või elektriseadmed on varustatud toimiva maandusega, mis vastab kehtiva seadusandluse normidele ja määrustele. Tootjafirma ei vastuta nende korralduste täitmatajätmise eest.

Kui vooluvörku ühendamine teostatakse pistiku abil:

• ühendage pistik toitekaabliga "C" ning veenduge et võimsusnäitajad vastaksid andmeplaadil (etiketil) esitatutele.
• Ühendage juhtmed vastavalt joonisel 11 esitatud skeemile, järgides tähelepanelikult osutatud vastavusi:

täht L (faas) = pruuni värvi juhe;

täht N (neutraalne) = sinist värvi juhe;

maanduse sümbol kollakas-roheline juhe.

• toitekaabel peab olema selliselt paigaldatud, et see ei kuumeneks üheski lõigus üle 90 °C.
• Ärge kasutage elektrivörku ühendamisel reduktoreid, adaptereid või pikendusjuhtmeid, sest need võivad põhjustada ülekuumenemist.
• Pärast pliidiplaadi integreerimist peab olema pistikule tagatud juurdepääs.

Kui ühendamine teostatakse vahetult elektrivörku:

• pange seadme ja elektrivõrgu vahele kahepooluseline lüliti, mis vastab seadme võimsusele ja kehtivatele paigaldusnormidele.
• Pidage meeles, et maandusjuhe ei tohi olla lülitiga katkestatud.

- Suurema ohutuse tagamiseks võib elektriühendus olla kaitstud kõrge tundlikkusega diferentsiaallülitiga.

Seadme maandusjuhe tuleb kindlasti ühendada toimiva maandussüsteemiga.

Kui paigaldus nõuab koduse elektrisüsteemi muutmist või kui pistikupesa ei ühildu seadme pistikuga, laske kvalifitseeritud spetsialistil muudatused või asendused teha. See isik peab ühtlasi veenduma, et pistikupesa juhtmestik sobiks seadme kasutatava võimsusega.

Enne seadme elektriliste osade mis tahes hooldust tuleb seade elektrivõrgust täielikult lahutada.

HOIATUSED! Kõik meie tooted vastavad Euroopa normidele ja asjakohastele muudatustele.

Sellest tulenevalt vastab toode kehtivate Euroopa direktiivide nõuetele seoses järgnevaga:

- elektromagnetiline ühilduvus (EMÜ);

- elektriohutus (madalpinge direktiiv);

- teatud ohtlike ainete kasutamise piirang (RoHS);

- ökodisain (ErP).

SEADISTAMINE JA REGULEERIMINE

Enne seadistamis- ja reguleerimistööde teostamist tuleb pliidiplaat elektrivõrgust lahti ühendada.

Pärast reguleerimis- või eelseadistustööde lõpetamist peab tehnik taastama kõik plommid. Esmase õhuvoolu seadistamine ei ole meie põletite puhul vajalik.

9) VENTIILIDE REGULEERIMINE

Gaasi minimaalse juurdevoolu reguleerimine:

• lülitage põleti sisse ja keerake juhtnupp asendisse "Miinimum" (väike leek joonis 1).
• eemaldage kraanilt (joonis 12 - 12/A) juhtnupp "M", mis fikseerub kerge vajutusega kraani südamikule. Möödaviik minimaalse vooluhulga reguleerimiseks võib olla: kraani pool (Joonis. 12) või ümbrise sees. Igal juhul reguleeritakse selliselt, et sisestatakse väike kruvikeeraja „D“ kraani küljelt (Joonis. 12) või avasse „C“ kraani ümbrise sees (Joonis. 12/A).
• Pöörake läbiviiki paremale ja vasakule, reguleerides leegi vastavalt väiksema vooluhulga positsiooni.

Soovitame mitte ületada „Miinimumi“: väike leek peab olema ühtlane ja stabiilne. Pange köik komponendid taas öigesti kokku.

Ülalkirjeldatud seadistamine kehtib ainult põletite kohta, mis töötavad G20 tüüpi maagaasil. Põletite jaoks, mis töötavad G30 või G31 vedelgaasil, tuleb kruvi fikseerida lõpuni.

ÜMBERSEADISTAMINE

10) PIHUSTITE VAHETAMINE

Põleteid saab erinevate gaasiliikide jaoks ümber seadistada pihustite vahetamise teel, mis vastavad kasutatavale gaasiliigile. Põleteid on võimalik kohandada erinevate gaasitüüpidega düüside abil, mis vastavad kasutatava gaasi tüübile. Selleks tuleb eemaldada leegihajutajad, keerata toruvõtme "B" abil ära düüs "A" (vt. joon. 13) ja paigaldada selle asemele düüs, mis vastab kasutatava gaasi tüübile.

Soovitav on düüs võimalikult tugevalt kinnitada.

Pärast ülalkirjeldatud vahetuste tegemist peab tehnik põleteid seadistama nii nagu on kirjeldatud lõigus 9, lahti plommima seadistamiseks vajaliku osad ning kandma seadmele uue andmesildi, kus on andmed uue seadistuse kohta. Vajalikud andmeplaadid asuvad kotikeses koos varudüüsidega.

Paigaldamise lihtsustamiseks on allpooltoodud tabelis esitatud andmed gaasikulu, põletite soojuskulu, põletite läbimõõdu ja erinevate gaasiliiikide töörõhu kohta.

ESMASE ŌHUVOOLU SEADISTAMINE EI OLE MEIE PÕLETITE PUHUL VAJALIK.

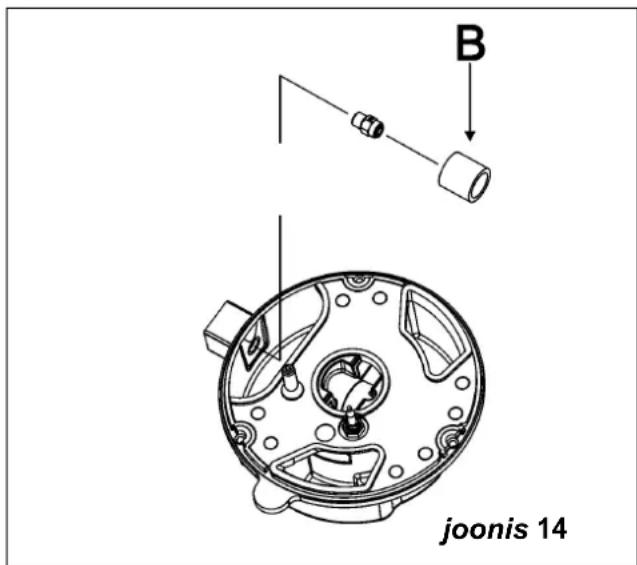

HOIATUS! Minimaalse kaksikpõleti reguleerimiseks tuleb esmalt eemaldada puks E (joonis 12).

Topeltpõleti puhul reguleerib ventiilijala sees asuv reguleerimiskruvi keskmist leeki ja ventiili kõrval olev kruvi välist leeki.

B joonis 14

ÜMBERSEADISTAMINE

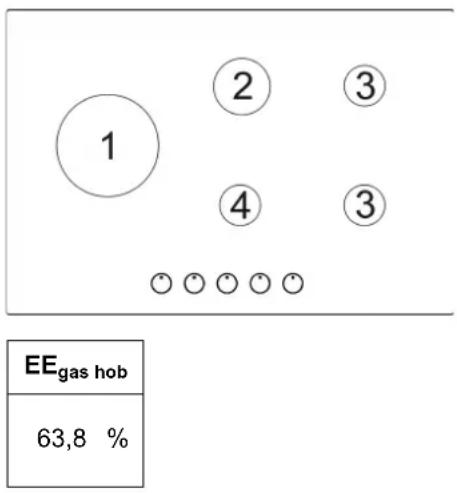

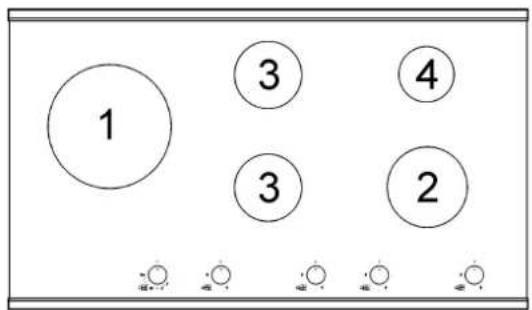

PÕLETITE ANDMED

GWS3811.0ED

1

GKS3820.0ED

3 2

GKS9851.0ED

1 3 4 3 2

TABEL

PÖLETID		GAAS	TÖÖRÖHK mbar	SOOJUSE KULU		DÜÜSI LÄBIMÖÖT 1/100 mm Max.	SOOJUSE KULU (W)
N°.	KIRJELDUS			g/h	l/h Min.				EEgasburner*
1	DUAL **	G30 - BUTAAN	30	436		2 x 80 B + 46 B	3500	6000	56,4%
		G31 - PROPAAN	30	429		2 x 80 B + 46 B	3500	6000
		G20 - MAAGAAS	20		571	2 x 125 A + 71 A	3500	6000
	DUAL keskne	G30 - BUTAAN	30	58		46 B	400	800	N.A.
		G31 - PROPAAN	30	57		46 B	400	800
		G20 - MAAGAAS	20		76	71 A	400	800
2	KIIRE PÖLETI	G30 - BUTAAN	30	218		85	800	3000	60,1%
		G31 - PROPAAN	30	214		85	800	3000
		G20 - MAAGAAS	20		286	117 Y	800	3000
3	POOLKIIRE	G30 - BUTAAN	30	127		68	550	1750	56,6%
		G31 - PROPAAN	30	125		68	550	1750
		G20 - MAAGAAS	20		167	98 Z	550	1750
4	ABIPÖLETI	G30 - BUTAAN	30	73		51	450	1000	N.A.
		G31 - PROPAAN	30	71		51	450	1000
		G20 - MAAGAAS	20		95	75 X	450	1000

* Vastavalt EL määrusele No. 66/2014, millega sätestatakse meetme direktiivi 2009/125 / EÜ, saagikus (EEgas burner) oli arvutamiseks vastavalt EN 30-2-1 viimase läbivaatamise abil G20.
**Paigaldus puks (B) on olemas (joonis 14).

ÜMBERSEADISTAMINE

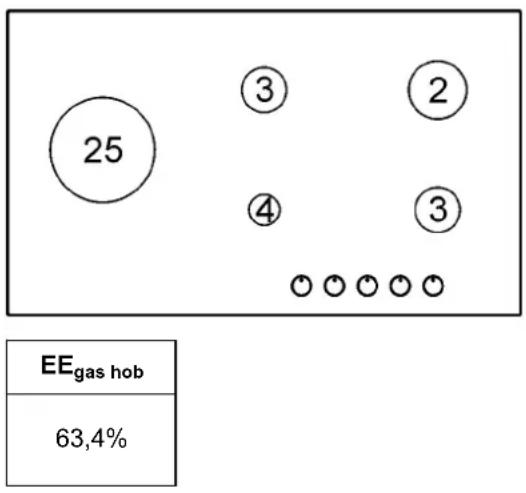

PÕLETITE ANDMED

GMS7651.0E GMS9651.0E

TABEL

PÖLETID		GAAS	TÖÖRÖHK mbar	SOOJUSE KULU		DÜÜSI LÄBIMÖÖT Maxl/100 mm	SOOJUSE KULU (W)
N°.	KIRJELDUS			g/h l/h Min.					EEgas burner*
1	WOK Double kroon**	G30 - BUTAAN	30	291		100 B	1800	4000	59.0%
		G31 - PROPAAN	30	286		100 B	1800	4000
		G20 - MAAGAAS	20		381	145 A	1800	4000
2	KIIRE PÖLETI	G30 - BUTAAN	30	218		87 B	800	3000	65.3%
		G31 - PROPAAN	30	214		87 B	800	3000
		G20 - MAAGAAS	20		286	128 A	800	3000
3	POOLKIIIRE	G30 - BUTAAN	30	127		66 B	550	1750	65.5%
		G31 - PROPAAN	30	125		66 B	550	1750
		G20 - MAAGAAS	20		167	98 A	550	1750
4	ABIPÖLETI	G30 - BUTAAN	30	73		50 B	450	1000	N.A.
		G31 - PROPAAN	30	71		50 B	450	1000
		G20 - MAAGAAS	20		95	77 A	450	1000
25	DUAL**	G30 - BUTAAN	30	345		2 x 72 B + 46 B	2700	4750	57.4%
		G31 - PROPAAN	30	339		2 x 72 B + 46 B	2700	4750
		G20 - MAAGAAS	20		452	2 x 115 A + 71 A	2700	5000
	DUAL keskne	G30 - BUTAAN	30	58		46 B	300	800	N.A.
		G31 - PROPAAN	30	27		46 B	300	800
		G20 - MAAGAAS	20		76	71 A	300	800

* Vastavalt EL määrusele No. 66/2014, millega sätestatakse meetme direktiivi 2009/125 / EÜ, saagikus (EEgas burner) oli arvutamiseks vastavalt EN 30-2-1 viimase läbivaatamise abil G20.
**Paigaldus puks (B) on olemas (joonis14).

HOOLDUS

TOITEKAABLITE TÜÜBID JA RISTLÕIKED

PLIIDIPLAADI. KAABLI TUÜP TUÜP TOIDE	ÜHEFAASILINE
Gaasiga töötav pliidiplaat	H05 RR - F	Ristlöige 3 x 0.75 mm2

Tähelepanu:!!!

Toitekaabli vahetamisel tuleb see paigaldada selliselt, et maanduskaabel oleks faasikaablist pikem (B) (vt. joonis 15) ning samuti tuleb järgida paragrahvis 8 esitatud soovitusi.

Rikke või katkise kaabli korral hoidke kaablist eemale ja ärge puudutage seda. Lisaks tuleb seade vooluvõrgust eemaldada ja hoida seda väljalülitatuna. Pöörduge probleemi lahendamiseks lähimasse volitatud hoolduskeskusesse.

Parimate tulemuste saavutamiseks on antud seadet enne tehasest väljasaatmist testinud ja seadistanud kogenud ning kvalifitseeritud spetsialistid.

Originaalvaruosasid saab seadmele muretseda ainult meie firma teeninduskeskustest ja erikauplustest.

Iga seadistust ja remonti tuleb teostada suure ettevaatlikkuse ning tähelepanuga ning ainult kvalifitseeritud personali abil. Sellepärast soovitame me probleemide esinemisel alati pöörduda müüja poole, kellelt te seadme ostsite või siis lähimasse teeniduskeskusesse, näidates ära teie poolt soetatud seadme margi, mudeli, seerianumbri ja rikketüübi.

Vastavad andmed on trükitud andmeplaadile (etiketile), mis asub seadme alumises osas, samuti andmeplaadil (etiketil), mis on pakendikarbis.

Antud informatsioon võimaldab tehnilisel konsultandil valmistada ette vajalikud varuosad ja tagada tulevikus hooldustööde õigeaegse ja täpse teostamise. Soovitame teil need andmed allpool esitatud kujul üles kirjutada, et need oleksid vajadusel alati käepärast.

MARK:

MUDEL:

SEERIA:

Seade on tähistatud Euroopa Parlamendi ja nõukogu elektri- ja elektroonikaseadmete jäätmete direktiivi 2002/96/EÜ nõuete kohaselt.

Need juhised kehtivad üle kogu Euroopa elektri- ja elektroonikaseadmete tagastamisele ja ümbertöötlemisele.

Cienījamie klienti

Juhime paigaldaja tähelepanu sellele, et köikvõimalikud külgseinad ei tohi olla pliidiplaadist kõrgemal. Samuti peavad tagumised vaheseinad ja pliidiplaadiga kokkupuutuvad pinnad taluma temperatuuri 90 °C.

Liim, millega on plastiklaminaat mööbli külge liimitud, peab lahtikleepumise ärahoidmiseks taluma vähemalt 150 °C. Seadme paigaldamine peab olema teostatud kooskõlas kehtivate normidega.

Antud seade ei ole ühendatud põlemisjääkide eemaldamise seadmega. Kui seda soovitakse teha, siis tuleb järgida vastavaid paigaldusnorme. Erilist tähelepanu tuleb pöörata allpool toodud seadmetele, mis lisatakse kohtventilatsioonile ja öhutamisele.

5) VIETĒJA VENTILĀCIJA

VIRSMAS TIPS	KABELA TIPS	VIENFÄZES BAROSANA
Gaasiga töötav pliidiplaat	H05 RR - F	Ristlõige 3 x 0.75 mm2
