BRUKSANVISNING GWS3811.0ED Küppersbusch

Vi vill tacka dig för att du har köpt en av våra produkter.

Vi är säkra på att denna nya, moderna, funktionella och praktiska utrustning, tillverkad med material av högsta kvalitet, kommer att tillfredsställa dina behov på bästa sätt. Denna nya utrustning är enkel att använda, men för att erhålla bästa resultat är det viktigt att läsa igenom denna bruksanvisning innan den används.

Dessa anvisningar gäller endast för de länder vars symboler anges på bruksanvisningens omslag och på utrustningens märketikett.

Tillverkaren avsäger sig allt ansvar för eventuella skador på föremål eller personer som beror på en felaktig installation eller användning av utrustningen.

Tillverkaren avsäger sig allt ansvar för eventuella felaktigheter i denna bruksanvisning som beror på tryckfel eller felskrivningar. Även figurerna är endast ungefärliga. Tillverkaren förbehåller sig rätten att utföra modifieringar på sina produkter som anses nödvändiga eller som förbättrar produkten, utan att förändra dess grundläggande funktion eller säkerhet.

Denna spishäll är konstruerad för att enbart användas som matlagningsapparat. All annan användning (såsom uppvärmning av lokaler) anses vara felaktig och farlig.

OBS! Var försiktig och undvik att vidröra värmeelementen.

Förvara utom räckhåll för barn under 8 år utan tillsyn.

Den här apparaten kan användas av barn från och med 8 år och av personer med reducerad fysisk, sensorisk eller mental förmåga eller som saknar erfarenhet eller kunskap, om de befinner sig under lämplig tillsyn eller har instruerats angående användningen av apparaten på säkert sätt och om de är medvetna om riskerna.

Barn får inte leka med apparaten.

Rengöring och underhåll får inte utföras av barn utan tillsyn.

BESKRIVNING AV SPISHÄLLAR

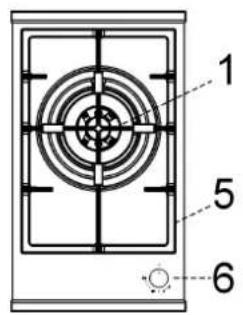

GWS3811.0ED

1 5 6

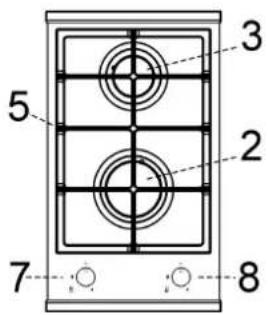

GKS3820.0ED

3 2 5 7 8

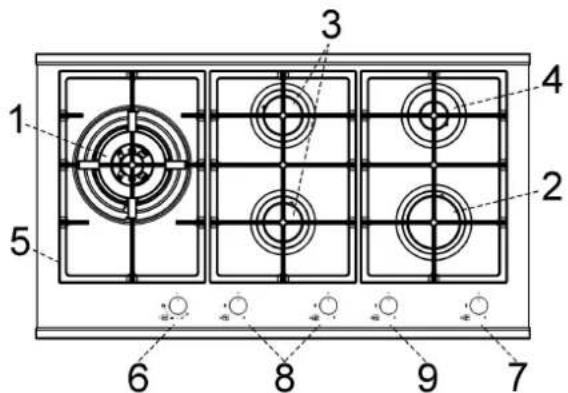

GKS9851.0ED

1 2 3 4 5 6 7 8 9

"1" DUAL-brännare på 6000 W
2 Snabb brännare på 3000 W
3 Halvsnabb bakre brännare på 1750 W
4 Extra brännare på 1000 W
5 Galler
6 Brännarvred nr. 1
7 Brännarvred nr. 2
8 Brännarvred nr. 3
9 Brännarvred nr.4

1 Dubbel krona brännare WOK
2 Snabb brännare på 000 W
3 Halvsnabb bakre brännare på 1750 W
4 Extra brännare på 1000 W
5 Galler
6 Galler WOK (bara Dubbel krona brännare och DUAL)
7 Brännarvred nr. 3
8 Brännarvred nr. 4
9 Brännarvred nr. 2
10 Brännarvred nr. 1
25 DUAL- brännare på 4750 ÷ 5000 W
28 Brännarvred nr. 25

Ovanför varje vred på spishällens yta finns ett schema tryckt, där respektive brännare för vredet anges. Efter att gasnätets eller gasbehållarens kran har öppnats, tänd brännarna enligt beskrivningen nedan:

- automatisk elektrisk tändning

Tryck ned vredet för respektive brännare som ska användas och vrid till max. läge (stor låga fig. 1). Tryck sedan ned vredet till botten.

- Tändning av brännare med säkerhetstermokors

Gör på följande sätt med brännare som är försedda med säkerhetstermokors: vrid vredet moturs för respektive brännare som ska användas till max. läge (stor låga fig. 1). Tryck ned vredet när du känner det lilla stoppet. Håll vredet nedtryckt i 10 sekunder efter att brännaren har tänds.

Om lågan antänds av misstag, vrid av brännarens vred och försök inte att tända på minst 1 min.

Användning av brännarna

För maximal kapacitet och minimal gasförbrukning rekommenderas att komma ihåg följande anvisningar:

- använd kastruller som är lämpliga för respektive brännare (se följande tabell och fig. 2).

- När kokpunkten nås, vrid vredet till min. läge (liten låga fig. 1).

- Använd alltid kastruller med lock.

DUAL-brännare:

reglering av den inre lågringen oberoende av den yttre (en dubbel brännare som styrs av ett enda vred), stor användningsflexibilitet tack vare möjligheten att tända endast den inre eller yttre brännaren (inre och yttre läga samtidigt).

TÄNDNING OCH ANVÄNDNING AV DUAL-BRÄNNARE

Ställ kastrullen på brännaren innan den tänds.

Brännaren DUAL kan fungera på två olika sätt, även om den manövreras med endast ett vred.

A) - Fullständig användning av brännaren:

med start från läge ● är det nödvändigt att trycka ned vredet och vrida det moturs tills visaren pekar på max. låga. På så sätt erhålls max. effekt från båda lågorna.

När lågorna är tända, håll vredet nedtryckt i några sekunder tills anordningen håller brännaren tänd automatiskt.

I detta läge kan lågans intensitet regleras genom att vrida vredet moturs (från max. effekt för den inre och yttre lågan) till max. effekt för den inre lågan och min. effekt för den yttre lågan.

För att stänga av brännaren, vrid vredet medurs tills visaren pekar på symbolen för stängt läge ●.

B) - Användning av endast den inre lågan: efter att ha tänt och ställt in den inre lågan på max. effekt och den yttre lågan på min. (som beskrivs ovan), vrid vredet moturs tills det knäpper till. I detta läge är den inre lågan inställd på max. effekt och den inre lågan släcks.

Om du fortsätter att vrida vredet moturs ställs den inre låga in på min. effekt.

Släckning:

för att stänga av brännaren, vrid vredet medurs tills visaren pekar på symbolen för stängt läge ●.

När DUAL-brännaren används med något av det tre funktionssätt som har beskrivits ovan, kan du växla över från det ena funktionssättet till det andra genom att endast ned och vrida vredet tills önskat läge nås.

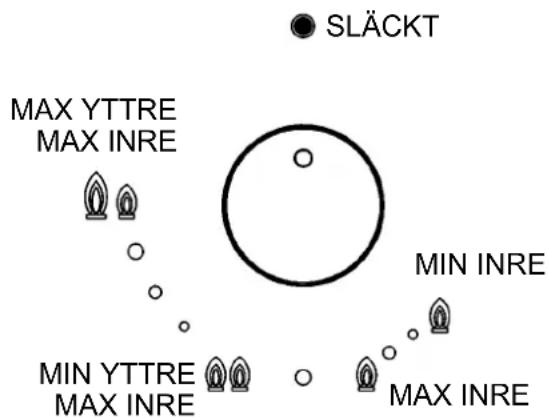

SLÄCKT MAX YTTRE MAX INRE MIN INRE MIN YTTRE MAX INRE MAX INRE

Observera: Under användningen blir arbetsy tan mycket het vid kokzonerna. Håll barn på avständ!

ANVÄNDNING

Brännare	Effekter (W)	∅ Kastruller (cm)
N.° 1 Total DUAL	4750 ÷ 6000	22 ÷ 30
DUAL central	900	8 ÷ 16
Nr.° 1 Dubbel krona	4000	22 ÷ 26
Nr.° 2	3000	20 ÷ 22
Nr.° 3	1750	16 ÷ 18
Nr.° 4	1000	10 ÷ 14

OBSERVERA!

• Brännare med säkerhetstermokors kan endast tändas när vredet är i max. läge (stor låga fig. 1).
• Vid strömavbrott kan brännarna tändas med tändstickor.
• Lämna inte utrustningen utan uppsikt när brännarna används och var uppmärksam på att det inte finns några barn i närheten. I synnerhet ska du komma ihåg att vända kastrullhandtag inåt och hålla uppsikt över tillagning av maträtter där olja och fett (lättantändliga) används.
• Använd inte sprej i närheten utrustningen när brännarna är tända.
• Använd aldrig sprayprodukter i närheten av enheten under drift.
• Skjut inte kokkärl på glaset. I annat fall repas ytan.
• Använd inte spishällen som en avställningsyta.
• Var noga med att inte placera kastruller med ojämn eller deformerad botten på brännaren. I annat fall kastrullen tippa eller vätska rinna över.
• Placera inte kastruller så att de sticker ut utanför spishällens kanter.

VARNINGAR OCH TIPS FÖR ANVÄNDAREN: användning av en gasutrustning för tillagning av mat genererar värme och fuktighet i lokalen där den står installerad. Det är därför nödvändigt att garantera en god ventilation i lokalen genom att hålla öppningar för naturlig ventilation (fig. 3) öppna och sätta på den mekaniska ventilationsanordningen (utsugskåpa eller elfläkt fig. 4 och fig. 5).

Om utrustningen används intensivt och under lång tid kan en extra ventilation vara nödvändig, t.ex. genom att öppna ett fönster eller öka utsugningseffekten för elfläkten (om sådan finns).

Apparatens tekniska egenskaper får inte ändras eftersom det kan vara farligt.

• Om apparaten inte längre ska användas (eller en äldre modell ska bytas ut) ska den göras oanvändbar enligt gällande standarder angående hälsa och miljöskydd innan den skrotas. Apparatens farliga delar ska även göras ofarliga, särskilt för barn som kan komma att leka med den oanvända apparaten.
• Rör inte vid apparaten med våta eller fuktiga händer eller fötter.
• Använd inte apparaten med bara fötter.
• Tillverkaren påtar sig inget ansvar för eventuella skador som orsakas av felaktig, oriktig och orimlig användning.
• Under och direkt efter användningen blir vissa av spishällens delar mycket heta. Rör inte vid dessa delar.
• Säkerställ efter användningen av spishällen att strecket på alla vred är i stängt läge. Stäng sedan gasledningens kran eller gasbehållarens kran.
• Kontakta teknisk service vid felfunktion på gaskranarna.

OBSERVERA!

Gör följande om du upptäcker en spricka på spishällens glasyta:

• Stäng omedelbart av samtliga brännare och ev. värmeelement. Koppla apparaten från elnätet.
  •Rör inte vid apparatens yta.
• Använd inte apparaten.

RENGÖRING

OBSERVERA!

Innan något rengöringsingrepp utförs, ska utrustningen kopplas från gas- och elnätet.

2) BÄNKSKIVOR

Det är mycket viktigt att rengöra spishällen efter varje användning, medan glaset fortfarande är ljummet.

Använd inte metallsvampar, slipande pulver eller frätande sprejer.

Beroende på smutsgrad rekommenderas följande:

• för enklare fläckar är det tillräckligt att använda en fuktig svamp.
• Fläckar från vätskor som har spillts ut från kastruller tas bort med vinäger eller citron.
• Med tiden kan missfärgningar, metallreflexer eller repor uppstå vid en bristfällig rengöring eller felaktig förflyttning av kokkärlen. Dessa repor är svåra att eliminera, men påverkar inte funktionen för din spishäll.
• Vid rengöring av utrustningen ska inte ångstrålar användas.

De emaljerade gallren, de emaljerade brännartopparna "A", "B" och "C", brännarkragarna "T" (se fig. 7 och 8) tändstiften "AC" och termokorsen "TC" (se fig. 8) ska rengöras på samma sätt. Dessa ska inte tvättas i diskmaskin.

Rengör dem försiktigt med en liten borste som visas (se fig. 6) och låt torka helt. Tvätta inte i diskmaskinen. Rengöringen ska göras när spishällen och komponenterna inte är varma.

Använd inte metallsvampar, slipande pulver eller frätande sprejer.

Tillåt inte att vinäger, kaffe, mjölk, salthaltigt vatten, citron- eller tomatsaft stannar kvar för länge på ytorna.

OBSERVERA!

Ta hänsyn till följande rekommendationer vid monteringen av komponenterna:

• kontrollera att brännarkragarnas springor "T" (fig. 8) inte är igensatta med främmande ämnen.
• Kontrollera att de emaljerade brännartopparna "A", "B" och "C" (fig. 7 och 8) sitter korrekt placerad på brännarkragen. Brännartoppen sitter korrekt när den är fullständigt stabil på brännarkragen.
• Om det går trögt att öppna eller stänga någon kran ska inte kranen forceras. Kontakta i stället teknisk service omedelbart.
• För glashäll: Gallret måste placeras på de därtill avsedda centreringsstiften för att säkra perfekt stabilitet.
• För att förebygga problem med tändningen, ska tändstiften (keramik och elektrod) och termokorsen rengöras noggrant regelbundet.
• Vid rengöring av utrustningen ska inte ångstrålar användas.

Anmärkning: Oavbruten användning kan leda till missfärgning vid brännarna till följd av den höga temperaturen.

SE

INSTALLATION

TEKNISKA ANVISNINGAR TILL INSTALLATÖREN

VIKTIGT: Det är nödvändigt att anlita en BEHÖRIG INSTALLATÖR för att säkerställa en perfekt installation, reglering eller omvandling av spishällen till användning av andra gastyper. Försummelse av denna föreskrift leder till att garantin bortfaller.

Installationen, alla regleringar, modifieringar och underhållsingrepp som anges i denna del ska endast utföras av behörig personal. En felaktig installation kan orsaka skador på personer, djur eller föremål för vilka tillverkaren inte kan hållas ansvarig. Apparaten ska installeras korrekt i överensstämmelse med gällande standarder och enligt tillverkarens anvisningar. Under utrustningens livslängd får anordningar för säkerhet eller automatisk reglering endast modifieras av tillverkaren eller personal som har auktoriserats av leverantören.

3) INSÄTTNING AV SPISHÄLLEN

Kontrollera att spishällen är hel efter att det yttre och inre emballaget för de olika lösa delarna har tagits bort. Vid tvekan ska utrustningen inte användas och du ska vända dig till en utbildad fackman.

Emballagematerialet (kartong, påsar, polystyren, spikar o.s.v.) får inte lämnas inom räckhåll för barn, eftersom de utgör en potentiell fara.

Gör en öppning i köksskåpet för inbyggnaden av spishällen med de dimensioner som anges i fig. 9. Försäkra dig om att säkerhetsavständen respekteras i utrymmet där utrustningen ska installeras (se fig. 9/A).

Utrustningen ska klassificeras i klass 3 och följaktligen ska alla föreskrifter som föreskrivs för sådan utrustning respekteras.

Vi vill informera installatören om att utrustningen kan installeras med endast en sidovägg (till höger eller vänster om spishällen). Denna vägg ska vara högre än spishällen och befinna sig på ett minimiavständ som beskrivs i tabellen nedan.

4) FASTSÄTTNING AV SPISHÄLLEN

Spishällen är försedd med en speciell packning för att undvika att någon vätska tränger in i köksmöbeln. För att montera denna packning korrekt ber vi dig följa anvisningarna nedan i detalj:

• ta bort alla rörliga delar på spishällen.
• Skär av packningen i 4 delar med sådan längd att de passar på glasets 4 kanter.
• Vänd spishällen upp och ned och placera packningens självhäftande sida "E" (fig. 10) korrekt under spishällens kant, så att packningens utsida passar in perfekt mot glasets yttre kant. Remsornas ändar ska ligga an mot varandra utan att de överlappas.
• Se till att glaset ligger an mot packningen på ett jämnt och säkert sätt genom att trycka på det med fingrarna.
• FÖR G W S3 8 11.0 ED - GKS 98 5 1.0 ED - GKS3820.0ED: Placera spishällen i hålet som har gjorts i köksmöbeln och fäst den med de därtill avsedda skruvarna "F" på fästkrokarna "G" (se fig. 11/B).
• FÖR GMS7651.0E - GMS9651.0E: Fäst spishällen med byglarna "S". Var noga med att sticka in den utstickande delen i springan "H" som finns på botten och skruva fast skruven "F" tills bygeln "S" läser fast mot köksmöbelns arbetsplan (se fig. 11/A).
• För att undvika eventuell kontakt med ytan på dosan för den uppvärmda spishällen under användningen, är det nödvändigt att montera en skiljevägg av trä som ska skruvas fast på ett avständ på minst 70 mm från spishällen (fig. 9).
• För fastsättningen av denna utrustning i stödstrukturer, avrådes från att använda mekaniska eller elektriska borrmaskiner. Fäst fästskruvarna för hand utan att dra åt dem för hårt

INSTALLATION

VIKTIGA

Vi vill informera installatören om att utrustningen kår installeras med endast en sidovägg (till höger eller vänster om spishällen). Denna vägg ska vara högre än spishällen och befinna sig på ett minimiavständ som visas i figur 9. Dessutom ska den bakre väggen, angränsande och omgivande ytor runt spishällen tåla en temperatur på 90 °C.

Limmet som förbinder plastlaminatet med köksmöbeln ska tåla en temperatur på minst 150 °C, för att undvika att plastlaminatet går upp i limningen. Installationen av utrustningen ska överensstämma med vad som föreskrivs i gällande bestämmelser. Denna utrustning är inte ansluten till en anordning för bortledning av förbränningsprodukter.

Utrustningen ska därför anslutas i enlighet med ovannämnda installationsbestämmelser. Särskild hänsyn ska tas till föreskrifterna angående ventilation och luftning.

5) LOKALENS VENTILATION

Det är nödvändigt att lokalen där utrustningen installeras är permanent ventilerad för att garantera att den fungerar korrekt. Nödvändig luftmängd är den som krävs för en god gasförbränning och ventilation av lokalen, vars volym inte får understiga 20 m³. Det naturliga luftflödet ska passera direkt via permanenta öppningar som ska göras på väggarna i lokalen som ska ventileras. Dessa öppningar ska leda ut utomhus och ha ett minimitvärsnitt på 100 cm² (se fig. 3). Dessa öppningar ska utformas på ett sådant sätt att de inte kan sättas igen.

Även indirekt ventilation via hämtning av luft från intilliggande lokaler är tillåten, under förutsättning att gällande bestämmelser respekteras.

6) PLACERING OCH VENTILATION

Gasutrustning för tillagning av mat ska alltid leda ut förbränningsprodukterna med hjälp av kåpor som är anslutna till rökgångar, skorstenar eller direkt ut uto (se fig. 4). Om det inte är möjligt att installera en kåpa, är det möjligt att använda en fläkt som installeras på ett fönster eller på en vägg som leder ut utomhus. Denna lösning kräver att gällande bestämmelser angående ventilation respekteras, samt att fläkten aktiveras samtidigt med utrustningen (se fig. 5).

7) GASANSLUTNING

Innan utrustningen ansluts ska man försäkra sig om att de data som anges på märkskylten på höljets nedre del överensstämmer med gasnätets data.

En etikett som är tryckt på denna bruksanvisning och på höljets nedre del anger utrustningens justering: Gastyp och drifttryck.

När gasen leds via rörledning, ska utrustningen anslutas till en gasinloppsanordning med:

antingen styvt metallrör enligt gällande bestämmelser, ars fogar ska bestå av gängade kopplingar som verensstämmer med standard EN 10226.

• eller kopparrör enligt gällande bestämmelser, n , vars fogar ska konstrueras med kopplingar mekanisk tätning enligt gällande bestämmelser.
• eller flexibelt rör av rostfritt stål med kontinuerlig vägg enligt gällande bestämmelser, med en max. extension på max. 2 meter och en tätningspackning enligt gällande bestämmelser. Detta rör ska installeras så att det inte kan komma i kontakt med rörliga delar köksmöbeln (t.ex. lådor) och ska inte passera genom utrymmen som stoppas fulla med allehanda ting.

När gasen kommer direkt från en gasbehållare, ska utrustningen som matas med en tryckregulator enligt gällande bestämmelser anslutas med:

• eller kopparrör enligt gällande bestämmelser, vars fogar ska konstrueras med kopplingar mekanisk tätning enligt gällande bestämmelser med gällande bestämmelser.
• eller flexibelt rör av rostfritt stål med kontinuerlig vägg enligt gällande bestämmelser, med en max. extension på max. 2 meter och en tätningspackning enligt gällande bestämmelser. Detta rör ska installeras så att det inte kan komma i kontakt med rörliga delar köksmöbeln (t.ex. lådor) och ska inte passera genom utrymmen som stoppas fulla med allehanda ting. Det rekommenderas att montera en specialadapter (finns i handeln) på det flexibla röret för att underlätta anslutningen till slangkopplingen på tryckregulatorn som sitter på gasbehållaren.

När installationen är klar, kontrollera att inga läckage förekommer med hjälp av en tvållösning. Använd aldrig en låga.

OBSERVERA!

usKom ihåg att kopplingen för utrustningens gasinlopp är en gångad 1/2" konisk gashankoppling enligt standard EN 10226.

- Utrustningen överensstämmer med gällande europeiska direktiv som anges nedan: 2009/142 CE för gasapparater.

Väggarna, angränsande och omgivande ytor runt spishällen ska dessutom tåla en temperatur på 90 °C.

SE

INSTALLATION

8) ELANSLUTNING

VIKTIGT: Installationen ska utföras enligt tillverkarens anvisningar. En felaktig installation kan medföra skador på personer, djur eller föremål. Tillverkaren påtar sig inget ansvar för sådana skador.

Den elektriska anslutningen ska utföras i enlighet med gällande standard och lagstiftning.

• Kontrollera att uttaget eller systemet är utrustat med en effektiv jordanslutning enligt gällande standard och lagstiftning, innan någon anslutning utförs. Tillverkaren avsäger sig allt ansvar vid försummelse av dessa föreskrifter.
• Spänningen motsvarar värdet på typskylten och tvärsnittet hos elsystemets kablar tål belastningen (som även anges på typskylten).

När anslutningen till elnätet görs med stickkontakt:

• montera en standardiserad stickkontakt till nätkabeln som är lämplig för belastningen som anges på märketiketten.
• Anslut trådarna och respektera nedanstående överensstämmelse:

• Nätkabeln ska placeras så att den inte i någon punkt värms upp 90 °C.
• Använd aldrig kabelreduceringar, adaptrar eller grenuttag för anslutningen, eftersom dessa kan orsaka glappkontakter med farliga överhettningar som följd.
• Uttaget ska vara lätt åtkomligt efter att inbyggnaden har slutförts.

När anslutningen utförs direkt till elnätet:

• installera en flerpolsbrytare mellan utrustningen och elnätet som är dimensionerad för utrustningens belastning. Flerpolsbrytaren ska ha en minimiöppning mellan kontakterna på 3 mm.
• Kom ihåg att jordkabeln inte ska avbrytas av denna brytare.
• Kan elanslutningen även skyddas med en högkänslig jordfelsbrytare.
  Det rekommenderas att fästa därtill avsedd gröngul jordtråd till ett effektivt jordledarsystem.

Tillverkaren avsäger sig allt ansvar för skador på personer eller föremål som beror på försummelse av ovannämnda föreskrifter eller mixtring av någon del på utrustning.

Det är absolut nödvändigt att koppla från strömmen före ingrepp i apparatens elektriska delar.

WARNING! Alla våra produkter är i överensstämmelse med europeiska standarder jämte ändringar. Produkten uppfyller därför kraven i gällande europeiska direktiv om:

• elektromagnetisk kompatibilitet (EMC),
• elsäkerhet (LVD),
• begränsning av användning av vissa farliga ämnen (RoHS),
• miljövänlig design (ERP).

Anlita endast behörig personal vid ändring av bostadens elsystem eller om eluttaget och apparatens stickkontakt inte är kompatibla. Den behöriga personalen ska även säkerställa att tvärsnittet hos eluttagets kablar är lämpliga för apparatens elförbrukning.

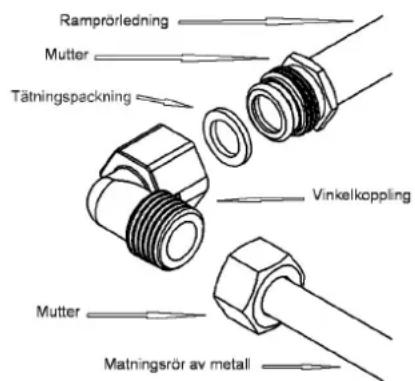

Ramprörledning Mutter Tätningspackning Vinkelkoppling Mutter Matningsrör av metall

REGLERINGAR

MODIFIERINGAR

Koppla från strömmen till utrustningen innan någon reglering utförs.

När regleringar eller förregleringar har slutförts ska eventuella plomberingar återställas av teknikern.

Det är inte nödvändigt att reglera primärluften på våra brännare.

9) KRANAR

Reglering av min. läge:

Kontrollera att lågan inte släcks när vredet vrids hastigt från max. låga till min. låga.

Kom ihåg att ovannämnd reglering endast ska utföras för G20-fungerande brännare, medan för G30- eller G31-fungerande brännare ska skruven dras åt till botten.

Momenten som beskrivs ovan är lättåtkomliga, oavsett var eller hur spishällen har monterats i köksmöbeln.

Brännarna kan anpassa för olika gastyper genom att montera munstycken som är lämpliga för gasen som används. För att göra detta är det nödvändigt att ta bort brännartopparna, skruva ur munstycket "A" med en rak nyckel "B" (se fig. 13) och byta ut den mot ett munstycke som är lämpligt för gasen som används.

Det rekommenderas att dra åt munstycket ordentligt.

Efter att ovannämnda moment har utförts, ska teknikern reglera brännarna som beskrivs i avsnitt 9, plombera eventuella reglerings- eller förregleringskomponenter och byta ut etiketten på utrustningen mot en etikett som överensstämmer med den nya regleringen som har utförts på utrustningen. Denna etikett finns i påsen med utbytesmunstycken.

För att underlätta för installatören följer en tabell nedan med effekter, brännarnas termiska kapacitet, munstyckenas diameter och drifttryck för de olika gastyperna.

WARNING!

För att reglera DUAL-brännarens min. läge är det nödvändigt att först ta bort vattenskyddsbussningen "E" (fig. 12).

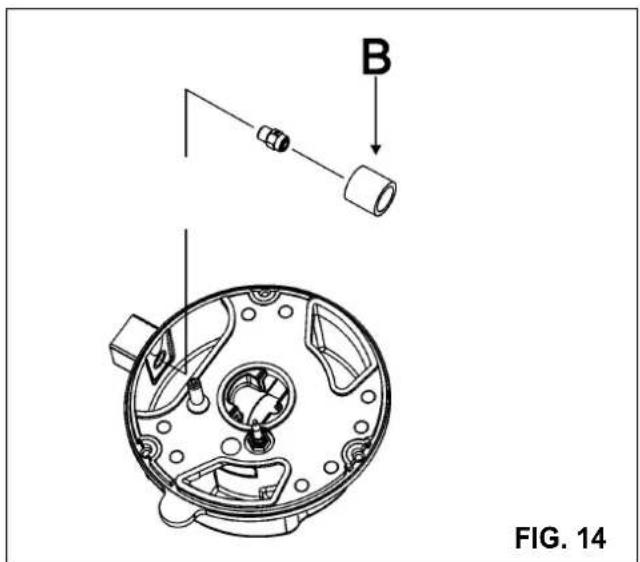

På DUAL-brännaren reglerar justerskruven som sitter inuti kranens axel den centrala lågan, medan skruven som sitter intill kranen reglerar den yttre lågan.

B FIG. 14

MODIFIERINGAR

* I enlighet med EU: s förordning nr 66/2014 om fastställande av genomförandeåtgärder för direktiv 2009/125 / EG, avkastning (EEgas brännare) den beräknades enligt EN 30-2-1 senaste revideringen med hjälp av G20.
**Fäste med bussningen (B) om den är närvarande (se fig. 14).

MODIFIERINGAR

* I enlighet med EU: s förordning nr 66/2014 om fastställande av genomförandeåtgärder för direktiv 2009/125 / EG, avkastning (EEgas brännare) den beräknades enligt EN 30-2-1 senaste revideringen med hjälp av G20.

**Fäste med bussningen (B) om den är närvarande (se fig. 14).

UNDERHÅLL

NÄTKABELTYPER OCH -TVÄRSNITT

TYP AV SPISHÄLL TYP AV		NÄTKABEL ENFAS
Gashäll	H05 RR-F	Tvärsnitt 3 x 0.75 mm ^2

OBSERVERA!!!

Vid byte av nätkabel ska installatören se till att jordledaren "B" är längre i förhållande till fasledarna (fig. 15), samt respektera föreskrifterna i avsnitt 8.

WARNING: UNDERHÅLLET SKA ENDAST UTFÖRAS AV AUKTORISERAD PERSONAL.

Vid fel i eller avskuren nätkabel ska du flytta dig från kabeln och inte röra vid den. Apparaten ska frånkopplas och får inte slås till. Kontakta närmaste auktoriserade tekniska service för att åtgärda problemet.

TEKNISK ASSISTANS OCH RESERVDELAR

Innan denna utrustning har lämnat fabriken har den provkörts och finjusterats av behörig och specialiserad personal för att garantera bästa möjliga driftresultat.

Originalreservdelar tillhandahålls vid våra auktoriserade serviceverkstäder och butiker.

Varje reparation eller finjustering som är nödvändig efter att utrustningen har lämnat fabriken, ska utföras med max. försiktighet och uppmärksamhet av behörig personal.

Av den anledningen rekommenderas att du kontaktar återförsäljaren där du har köpt utrustningen eller närmaste auktoriserad serviceverkstad och uppger märke, modell, serienummer och typ av problem på din utrustning. Dessa uppgifter är tryckta på märketiketten som sitter på utrustningens nedre del och på etiketten som sitter på emballagelådan.

Tack vare denna information kan serviceteknikern förse sig med lämpliga reservdelar och garantera ett snabbt och effekt ingrepp. Det rekommenderas att fylla i dessa data nedan så att du alltid har dem till hands:

MÄRKE: ....

MODELL:

SERIENUMMER: ....

TEKNISKA DATA SOM ANGES PÅ MÄRKETIKETTEN

GWS3811.0ED

Kategori = ||2H3B/P

G 30 - Butan = 30 mbar

G 31 - Propan = 30 mbar

G 20 - Naturgas = 20 mbar

Σ Qn Gas Naturgas I = 6.0 kW

Σ Qn BUTAN = 436 g/h (G30)

Σ Qn PROPAN = 429 g/h (G31)

Spänning = 220 - 240 V \~

Frekvens = 50/60 Hz

GKS3820.0ED

Kategori = I_2H3B/P

G 30 - Butan = 30 mbar

G 31 - Propan = 30 mbar

G 20 - Naturgas = 20 mbar

Σ Qn Gas Naturgas = 4.75 kW

Σ Qn BUTAN = 345 g/h (G30)

Σ Qn PROPAN = 339 g/h (G31)

Spänning = 220 - 240 V \~

Frekvens = 50/60 Hz

GKS9851.0ED

Kategori = II _2H3B/P

G 30 - Butan = 30 mbar

G 31 - Propan = 30 mbar

G 20 - Naturgas = 20 mbar

Σ Qn Gas Naturgas = 13.5 kW

Σ Qn BUTAN = 981 g/h (G30)

Σ Qn PROPAN = 964 g/h (G31)

Spänning = 220 - 240 V \~

Frekvens = 50/60 Hz

GMS7651.0E GMS9651.0E

Kategori = ||2H3B/P

G 30 - Butan = 30 mbar

G 31 - Propan = 30 mbar

G 20 - Naturgas = 20 mbar

Σ Qn Gas Naturgas = 11.50 kW

Σ Qn BUTAN = 836 g/h (G30)

Σ Qn PROPAN = 821 g/h (G31)

Spänning = 220 - 240 V \~

Frekvens = 50/60 Hz

Kategori = I_2H3B/P

G 30 - Butan = 30 mbar

G 31 - Propan = 30 mbar

G 20 - Naturgas = 20 mbar

Σ Qn BUTAN = 12.25 kW

Σ Qn Gas Naturgas = 12.50 kW

Σ Qn BUTAN = 891 (G30)

Σ Qn PROPAN = 875 (G31)

Spänning = 220 - 240 V \~

Frekvens = 50/60 Hz

Denna apparat är märkt enligt direktiv 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter (WEEE). Detta direktiv innehåller bestämmelser för hantering och återvinning av avfall som utgörs av eller innehåller elektriska eller elektroniska produkter som gäller inom hela europeiska unionen.

Hyvä asiakas,
