Produkttype	Hagebod i tre
Hovedmateriale	Nordisk gran
Struktur	Låste massive tømmerstokker
Tak	Takplater med bitumentakbelegg
Anbefalt fundament	Stripfundament, punktfundament eller betongplater
Dørtype	Dobbel eller enkel, utadslående
Vindustype	Svingbare, hengslede eller skyvevinduer (avhengig av modell)
Montering	Låsing og skruing av tømmerstokker
Trebehandling	Fargeløs grunning og beis for utendørs treverk
Vedlikehold	Halvårlig inspeksjon og regelmessig maling
Garanti	Utskifting av defekt materiale (unntatt naturlige trefeil)
Montering sikkerhet	Bruk hansker, bruk en stabil stige
Hovedbruk	Oppbevaring, hagearbeid, fritid

Ofte stilte spørsmål - Valentine PALMAKO

Hvordan forbereder jeg fundamentet for Valentine hageboden?

Fundamentet må være helt vannrett og solid. Bruk et stripfundament, punktfundament eller betongplater. Overkanten må være minst 5 cm over bakken for å unngå fukt. Avstanden mellom støttene må være maksimalt 50-60 cm.

Hvilket tre brukes til Palmako Valentine hageboden?

Trevirket er av høy kvalitet nordisk gran, ubehandlet ved levering. Det kan bli grått, blått eller mugne over tid hvis det ikke beskyttes.

Hvordan behandler jeg treverket mot fukt og UV?

Påfør en fargeløs grunning på gulvplankene (spesielt undersiden), dører og vinduer før montering. Etter montering påfør en trebeis på utsiden (unntatt tak). Bruk produkter av høy kvalitet og følg produsentens anvisninger.

Hva gjør jeg hvis døren eller vinduene sitter fast?

Kontroller først om huset eller fundamentet er i vater. Hvis treet har svulmet på grunn av fukt, juster hengslene eller høvle lett på døren/vinduet. Det er normalt å vente 2-3 uker før endelig justering.

Hvordan setter jeg sammen tømmerstokkene til veggene?

Lås tømmerstokkene med fjæren vendt opp. Bruk et slåbrett og hammer, uten å slå direkte på fjæren. Etter den første ringen, kontroller diagonalene for å sikre vinklene.

Hvor stor avstand skal jeg la mellom takplankene?

La en avstand på omtrent 1 mm mellom plankene for å la treet arbeide uten å svulme. Ikke fest dem for tett.

Hvordan legger jeg bitumentak på taket?

Kutt strimler i henhold til takets lengde. Start fra nedre kant, og la 2-4 cm stikke ut for takfotkanten. Fest med plugger med 15 cm mellomrom. De neste lagene må overlappe det forrige med minst 10 cm.

Når bør jeg male dører og vinduer?

Mal dører og vinduer før montering med grunning. Påfør det i ett strøk på inn- og utsiden for å unngå deformasjon. Etter montering kan utsiden få en beis.

Hvordan justerer jeg avstivninger (kryssavstivning)?

Monter avstivningene på innsiden av for- og bakveggen. Bor hull i tømmerstokkene, og skru deretter for hånd med skruer med rundt hode og firkantet krage. Ikke stram for hardt slik at treet kan arbeide. Kort ned om nødvendig.

Hva gjør jeg hvis det oppstår sprekker mellom tømmerstokkene?

Sprekker kan komme fra for stive fester (vinduer, dører, avstivninger). Løsne skruer eller spiker slik at treet kan bevege seg. Hvis et vannrør er festet, monter det på en fleksibel måte.

BRUKSANVISNING Valentine PALMAKO

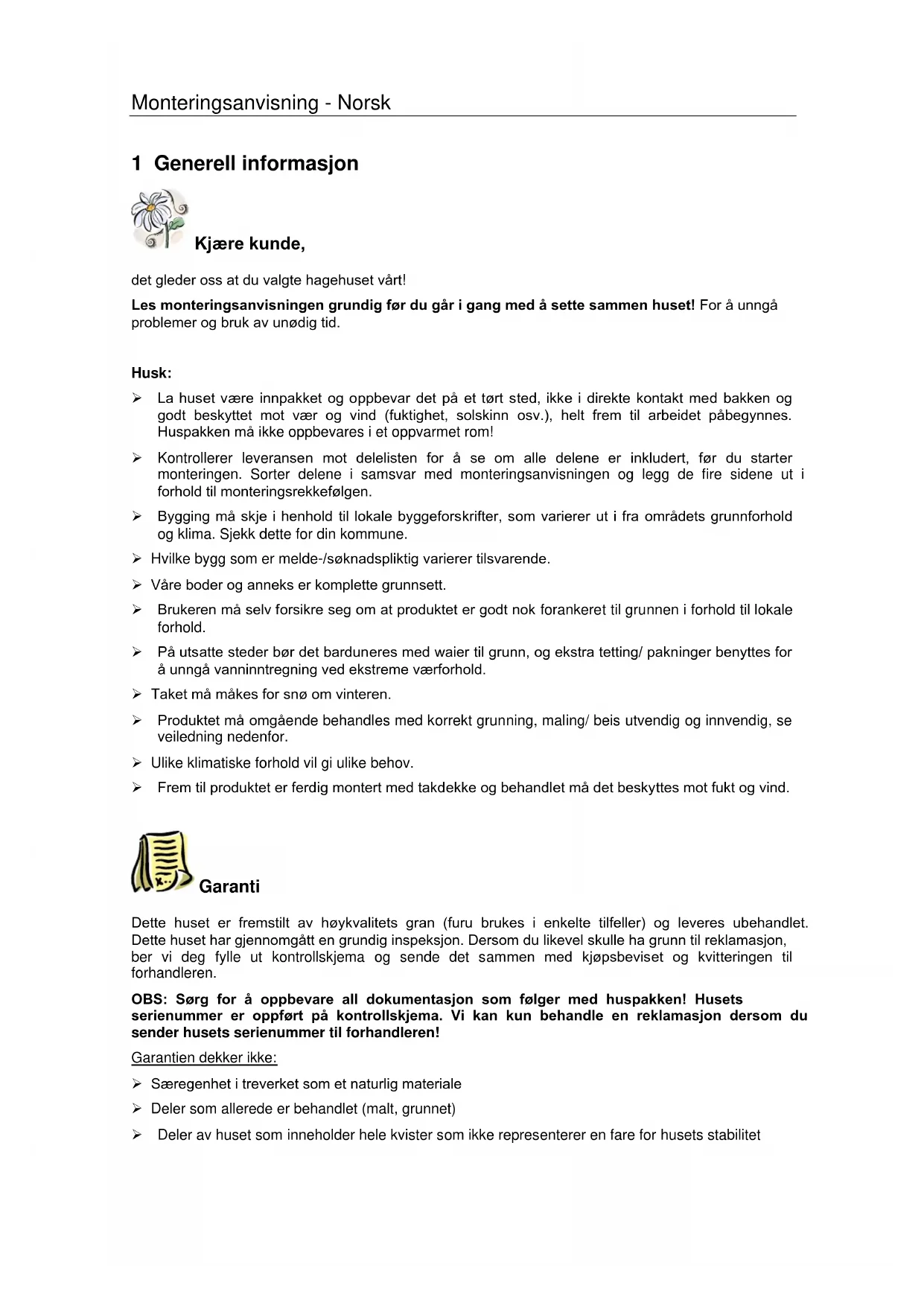

1 Generell informasjon

Kjarekunde,

Les monteringsanvisingen grundig før du gár i gang med a sette sammen huset! For a unnga problemer og bruk av unodig tid.

Husk:

La huset vaere innpakket og oppbevar det pa et tort sted, ikke i direkte kontakt med bakken og godt beskyttet mot vaer og vind (fuktighet, solskinn osv.), helt frem til arbeidet pabegynnes. Huspakken ma ikke oppbevarres i et oppvarmet rom!
Kontroller leveransen mot delelisten for a se om alle delene er inkludert, for du starter monteringen. Sorter delene i samsvar med monteringsanvisningen og legg de fire sidene ut i forhold til monteringsrekkefolgen.
Bygging ma skje i henhold til lokale byggeforskrifter, som varierer ut i fra omradsets grunnforhold og klima. Sjekk dette for dinommune.
Hvilke bygg som er melde-/søknadspliktig varierer tilsvarende.
Vare boder og anneks er komplette grunsett.
Brukeren mä selv forsikre seg om at produit er godt nok forankeret til grunnen i forhold til lokale forhold.
På utsatte steder bør det barduneres med waier til grunn, og ekstra tetting/ pakninger benyttes for à unngá vanninntregning ved ekstreme værforhold.
Taket må makes for snø om vinteren.
Produkt mä omgående behandles med korrekt grunning, maling/ beis utvendig og innvendig, se veiledning nedenfor.
Ulike klimatiske forhold vil gi ulike behov.
Frem til produktet er fertig moniert med takdekke og behandlet ma det beskyttes mot fukt og vind.

Garanti

Dette huset er fremstilt av høykvalitets gran (furu brukes i enkelte tilfeller) og leveres ubehandlet. Dette huset har gjennomgatt en grundig inspeksjon. Dersom du likevel skulle ha grunn til reklamasjon, ber vi deg fylle ut kontrollskjema og sende det sammen med kjøpsbeviset og kvitteringen til forhandleren.

OBS: Sørg for á oppbevare all dokumentasjon som følger med huspakken! Husets serienummer er oppfør på kontrollskjema. Vi kan kun behandle en reklamasjon dersom du sender huset serienummer til forhandleren!

Garantien dekker nikke:

Saeregenhet i treverket som et naturlig materiale
Deler som allerede er behandlet (malt, grunnet)

Deler av huset som inneholder hele kvister som/DDke representerer en fare for husets stabilitet

Variasjoner i fargetone som er forarsaket av forskjeller i trestrukturen og som icke har betydning for treverkets levetid
Deler av huset som sprekker pa grunn av torking, dvs. sma sprekker/ riss som/DDke er gjennomgagaende og som okay pavirker huset struktur
Deler av vridd tre som likevel kan monteres
Tak-ller gulvplank som pa skjulte overflater kan oppvise uhovlede omrader, fargeorskjeller og vankant
Reklamasjoner fordi huset er blitt monter pukyndig mateller fordihuset siger pgrnn av ukyndig utfortfundament
Reklamasjoner fordi det er blitt gjort endringer pa huset pa eget initiativ, som f.eks. formendringer pa deler av tre eller dorer/ vinduer. Pa grunn av ukyndig behandling av treverket; at stormavstivere er festet for stramt, dorkarmer er blitt skrudd inn i veggbord aller lignende.

Reklamasjonene som dekkes av garantien er begrenset til Å omfatte erstatning av manglende/ feil materiale. Alle andre krav er utelukket!

Producent forbeholder seg retten til a ende tekniske egenskaper vedproduktet.

Maling og vedlikehold av hagehuset

Tre er et naturlig materiale som beveger og tilpasser seg i forhold til værforholdene. Større ellere mindre sprekker, fargeforskjeller og endringer somt ulikheter i treets struktur er/DDke feil, men et resultat av treets vekst og en saregenhet i treverket som et naturlig materiaie.

Ubehandlet treverk blir gratt hvis det blir varende ubehandlet over tid og kan bli blatt og begynne Å rátne. For a beskytte treverket i hagehuset, ma det før montering behandles med grunning.

Alle deler ma behandles med grunning (f. eks. Visir) pa alle sider (innvendig og utvendig), laftespor, not og fjær, før montering. Husk: Endeve 3-4 strok vatt i vatt. Grunn vinduer og dorer pa alle sider. Grunn tak/gulvbord pa alle sider.

Hvorfor grunning?

Det er ekstra mye endeve i en lafthytte. Hvert eneste laftespor har endeved. Det er endeveden som tar til seg mest fuktighet i treverk. Ved produksjon av en lafthytte blir trevirket torket for det blir produsert. Dette gjør at delene lettere tar til seg fuktighet när pakken blir apnet. Torket trevirke som blir utsatt for fuktighetssvingninger vil ofte vri seg og skape spenninger i trevirket som kan utlose mange problemer. En grunning sin viktigste funksjon er a redusere fuktopptak og dermed redusere spentningsproblemer. Den andre viktige funksjonen til en grunning er a hindre dannelse av sopp og rate. Dette oppstår gjerne på steder som har darelig lufting, som f. eks. i laftesporene.Nar huset er fertig montert, ma det fertige huset behandles med et værbestandig malingsstrk utvendig som beskytter treverket mot fuktighet og UV-straler. Innvendig ma huset etterbehandelt i henhold til bruksmønster.

Bruk maleredskaper og maling/ beis av hoy kvalitet nar du maler huset. Følg anvisingene pa spannet og produsentens sikkerhets- og bruksanvisninger. Du ma aldri male en overflate i sterkt sollys aller i regnver. Forhør deg hos en malerspecialist nar det gjelder hvilken maling som egner seg for ubehandlet myktre, og følg anvisingene fra produsenten.

Dersom huset er blitt malt pa riktig mæte, vil husetels levetid forlenges betraktelig. Vi anbefaler at du inspiserer huset grundig hvert halvar.

2 Foreberedelse for montering

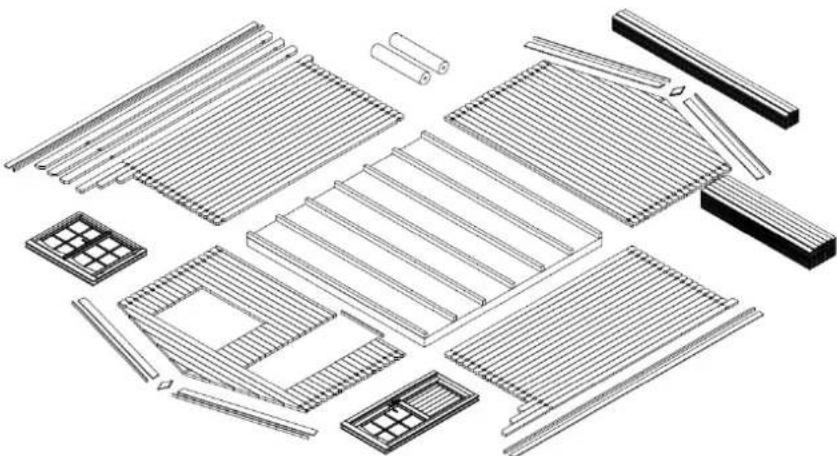

Verktøy og forberdelse før montering

Du trenger følgende verktøy ved montering:

monteringshjelp

stige

hammer

drill

vater

skrutrekker

sag

kniv

máleband

avbiter tang

OBS: For a unnga flis anbefaler vi bruk av hansker under monteringen.

Forberedelse avkomponenter:

Sorter komponentene i samsvar med veggtegningene (se Tekniske spesifikasjoner) og legg de fire sidene ut i forhold til monteringsrekkefolgen.

OBS: Ikke legg komponentende direkte ned på gresset eller på skittent underlag, for det kan bliveldig vanskelig eller til og med umulig a rengjore dem etterpa!

Fundament

Et godt fondament er det viktigste av alt när det gjelder Å gi huset lang holdbarhet og sikkerhet. Bare et fullstendig plant, rektangulært og bærende fundament sikrer at huset kan monteres problemfritt, at det blir stabilt og saerlig at drene passer som de skal. Med et godt fundament vil huset stä i arevis.

Forbered fundamentet sik at den øvre kanten stikker opp fra bakken i en hoyde pa minst 5 cm. Sorg samtidig for at det er tilstrekkelig med luftapninger under husets gulv til ventilasjon.

Vi anbefaler fologendefundamenttyper:

Kant-eller søylefundament
- Fundamentmur av betong eller stein
- Helstøpt betongsåle

Forbered fundamentet sik at barebjelkene i fundamentet stottes opp pa hv er side med avstander som ikke overstiger 50-60 cm.

INGEN AV detaljene som er opplistet over er nevnt i spesifikasjonslisten.

Detaljene er merket med tresifrede posisjonsnumre pa tegningene. De eksakte posisjonene til de detaljene som har en "x" som tredje siffer, er a finne i spesifikasjonslisten.

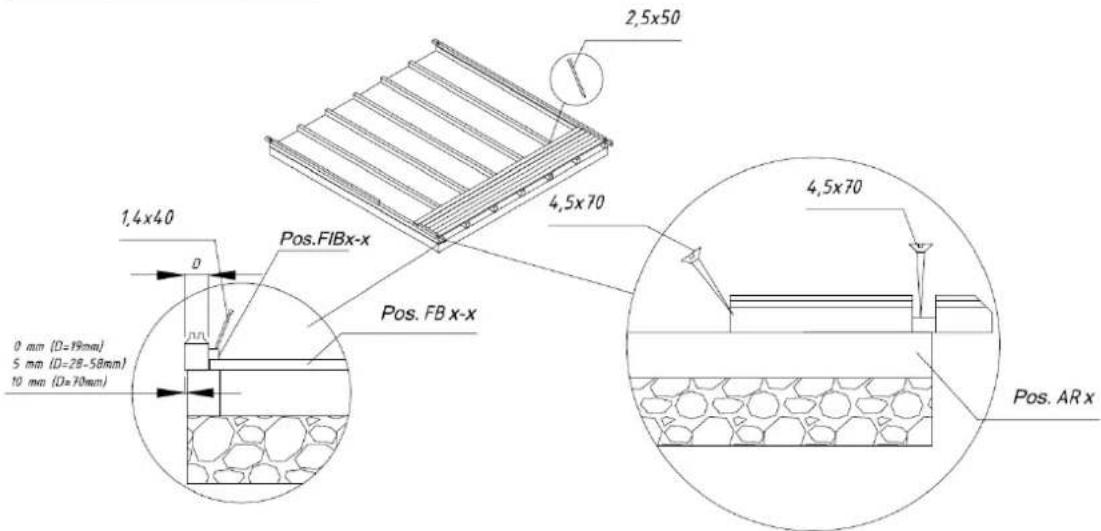

Basisramme (fudamentets baerebjelker)

Husets basisramme ma vare fullstendig flat og plan, sik at monteringsarbeidet kan utfores uten problemer.

OBS: De forskjellige husene kan ha forskjigg fundamentplassering - se vedlagte tegning over basisramme (i Tekniske spesifikasjoner)!

Plasser de impregnerte bæberebjelkene i jevne avstander på det fertige fundamentet i samsvar med tegningen. Pass på at bjelkene ligger plant og rektangulert for de skrus sammen.

ANMERKNING: Det anbefales à legge en fuktspere mellom bjelkene og fondamentet. Den vil beskytte huset mot fuktighet og forrätnelse.

ANMERKNING: For a sikre beskyttelse mot sterk vind, anbefaler vi a feste bjelkene til fundamentet (til dette kan du for eksempel bruke kneprofiler av metall osv.). Slike materialer er/DDne inkludert i pakkesettet!

Montering av baerebjelker:

Vegger

Nár veggene skal monteres, er det viktig á huske at:

Stokkene alltid monteres med tungen vendt oppover!

Om nødvendig, bruk slagblokk og hammer! Slå aldri direkte på tungen med hammeren! Monter veggene i samsvar med vedlagte veggtegnig (se Tekniske spesifikasjoner).

Aller først legges halvparten av stokkene til fremre og bakre vegg pa riktig plass, deretter festes de til barebjelkene med festeskruene. Monter sa stokkene til sideveggene.Pass pa at det forste laget med stokker stikker litt ut over barebjelkene: stokkene ma stikke ca. 3-5 mm ut over bjelkene.Pa den maten beskyttes huset mot fuktighet ved at regnvannet renner rett ned pa bakken.

OBS: När det første laget med stokker er lagt, males de diagonale lengdene. Hvis nodvendig, monter stokkene pa nytt igjen. Kun dersom de diagonale lengdene er fullstendig like, er basisrammen rektangulær, og du kan feste stokkene.

Det feste laget med stokker:

Fortsett monteringen av veggene ved Å sette veggstokkene godt fast i hverandre. Om nodvendig, bruk slagblokk og hammer. Men ikke glem Å begynne med montering av dorer og vinduer samtidig. Etter det 5. eller 6. laget med stokker bør du begynne Å montere doren.

Dorogvindu

Dorkarm:

Hvis det er en dobbel dor, leveres dorkarmen i deler pa grunn av visse transportvilkar, sik at du ma montere den selv.
Dette gjores ved a sette sammen de fire delene til karmen og skru dem pa hverandre.
Pass pà at den delen av karmen med det dypeste innsnittet monteres oppover. Dorens sideposter har spelivende hengsler.
Det anbefales a montere dorbladene til slutt.
Hvis det er en enkeltdor, leveres karmen og bladet fertig montert.

Fortsett med montering av vegtommer til du nar vindushoyde. Vegtgengene (se Tekniske spesifikasjoner) viser hvor mange stokker det skal vare under vinduet. Monter vinduet omtrent pa samme mate som doren. Skyv vinduskarmen med vinduet med makt ned pa den nedre stokken i vindusapningen, sik som med doren. Pass pa at vinduet不解 monteres bak-frem (fel vel).

ANMERKNING: Pass godt pa at vinduer og dorer lar seg apne i riktig retning. Dorene skal alltid kinne apnes innefa og ut. Vipp/sving vinduene apnes innover. Sidehengslede vinduer apnes utover (handtakene er pa innsiden).

OBS: Det er ikke nødvendig á feste dorene og vinduene til veggtømmeret! Hvis du vil gjøre dette, er det nok á feste dem med noen skruer i den nedre delen av karmen, fordi nr veggtømmeret tørker, begyinner det á sige.

Du kan foreta de siste justeringene av dorer og vinduer naret er gatt 2-3 uker etter at huset er blitt montert, nahr huset har tilpasset seg til værforholdene og tomeret har fatt satt seg.

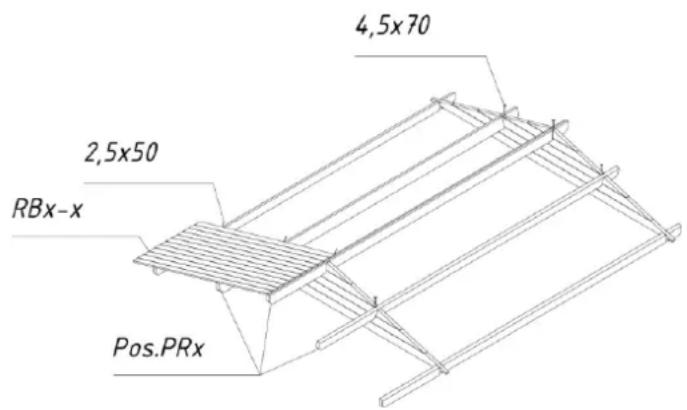

Takstol

I de feste tilfeller leveres takstolen i ett stykke (OBS: for noen hustyper kan takstolen omfatte flere deler! I sa fall ma disse delene skrus sammen for du fortsetter monteringen). Nar de siste veggstokkene er montert, plasseres takstolen pa fremre og bakre vegg og festes med skruer.

Takstolene har insnitt for takaser. Takaser har tilsvarende insnitt, pass pa at taket settes korrekt pa plass og at det sitter godt.

Nä plasseres takäsirinnidetilsvarende innsittene i takstolene.

Montering av takbielker:

OBS: Hvis vegstokkene ikke er presset skikkelig ned på haverandre slick at det ikke er mellomrom mellom dem, kan det hende at den øverste vegstokken ikke er på det samme nivaet som takstolene. I sa fall ma du sla vegstokkene瑕 godt som mulig ned i haverandre eller hvve takstolenller vegstokken litt lavere.

Taket

Pass på at huset er fullstendig i vater før takbordene monteres. Bruk et vater forå kontrollere alle veggene.

Start monteringen av takbordene fra takets fremre kant. Bank bordenelett mot hverandre og fest dem ovenfra og ned med spiker pa takaser og den ovre veggstokken.

OBS: Ikke press takbordene for tett sammen, ellers kan de bule seg pa grunn av fuktighet! La det vare en avstand pa omlag 1 mm mellom bordene for a gi rom for utvidelse.

Pass pà at bjelkene treffer hverandre i monet og at den sider av bordet som danner takskjegget stikker like langt ut hele veien under hele prosessen med montering av takbordene. Dette kan du kontractor med et tau eller ved à montere en taklekt lungs widen.
- Takbordene ma vare i flukt med takaser ender bade foran og bak pa huset. Om nodvendig, sag de to siste takbordene sa smale at de er i flukt med takaser endene.

Nár du har montert takbordene, ma takpappen og taklektene festes.

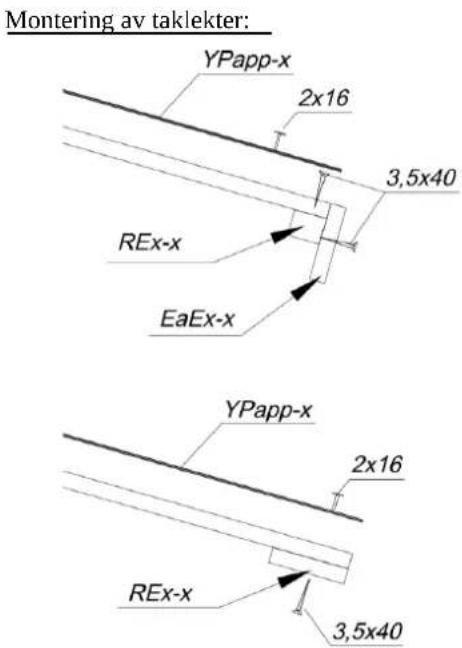

Tabellen over komponenter viser om takdekningsmaterialer og lekter er vedlagt med deutsche hystypen!

Det forste du ma gjore, er a skru takets forsterkningskanter og lektekanter under endene pa takbordene. Deretter monterer du takets dekningsmaterialie.

Takdekke (NB! Dette er ikke vedlagt for alle husmodeller!)

Skjaer takpappen i passende lengder i samsvar med takets lengde og fest dem parallelt til den nedre kanten av taket. Beveg deg oppover mot takmønet og plasser papplengdene i retning fra bakveggen mot fremveggen. Pappen bør stikke litt ut fra kanten omlag 2-4 cm. Fest takpappen til takbordene med vedlagte pappstifter med mellomrom pa omlag 15 cm. Pass pa at papplengdene overlapper hverandre med minst 10 cm.

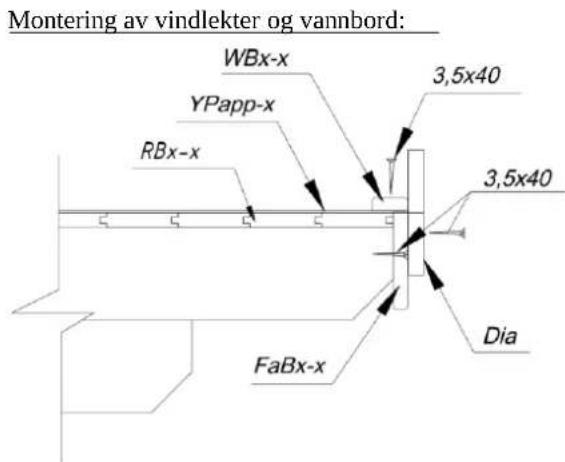

Nar du har montert takets
dekningsmaterialie,
festes vindlektene til taket og vannbordene
til bjelkene og de overste vegstokkene.

Gulvet

Gulvet monteres først när resten av huset er fertig, sā unngår du at gulvet blir skitnet til under arbeidet.

Plasser gulvbordene pa basisrammen, bank dem lett mot hverandre og fest dem godt fast med spiker til barebjelkene. Skjaer de siste gulvbordene til i riktig bredde om nadvendig.

Nå gjenstår det bare á montere gulvistene for á dekke mellomrommet mellom gulvbordene og veggene. Skjær gulvistene til i riktig lenghte om nødvendig.

OBS: Gulvbordene kan utvide seg eller trekke seg sammen i forhold til klimaet der huset er blitt montert. Dersom gulvbordene er svert øre og klimaet er fuktig, vil delett absorbere fuktigkeit. I sa fall bør ikke gulvbordene festes for tett, ellers kan gulvet bule seg. La det vare litt rom (1-2 mm) mellom

gulvbordene for utvidelse. Men hvis klimaet er svart og varmt, kan du montere bordene tett sammen, for da vil de tørke ytterligere, og det kan oppsta mellomrom mellom dem.

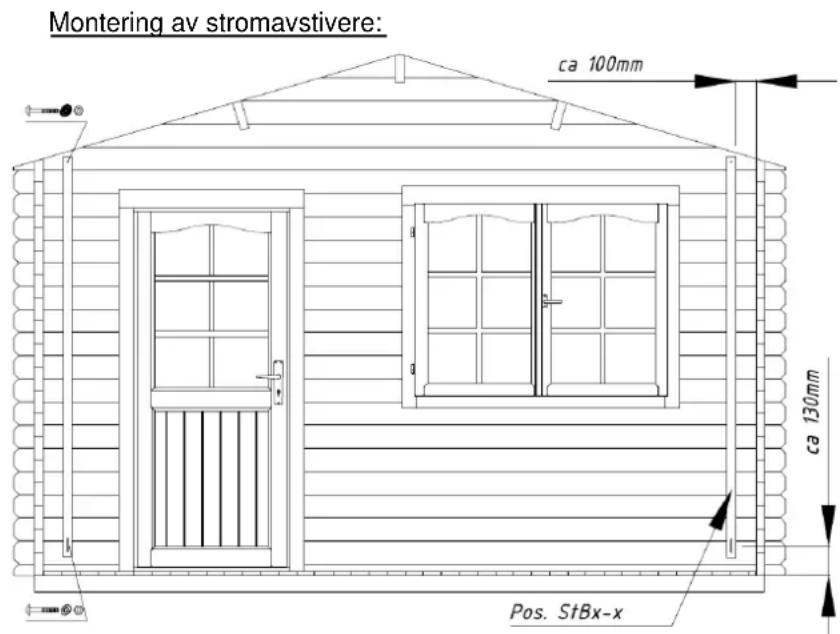

Stormavstivere (NB! Ikke vedlagt for alle husmodeller!)

Fest stormavstiverne (hvis inkludert i huspakken) til innsiden av fremveggen (2 encheter) og bakveggen (2 encheter) med de vedlagte boltene. Det er viktig a bore huller i vegtammeret pa forhand. Overhold avstandene som er angitt tegningen sik at det ikke oppstar problemer dersom treet utvider seg ellre trekker seg sammen.

ANMERKNING: Pass à at oppe blir
stormavstiveren festet til bjelken i
takstolen og nede blir den festetmidt pa
den forste veggstokken med hel lengde.
Kutt lektene i den Øvre enden etter behov.

Ikke stram skruene for mye, sik at treet kan utvide seg aller trekke seg sammen.

Nár huset har satt seg, justeres festene sik at vegtømmeret kan sette seg.

Arsak: Det er festet andre detaljer til huset, sik at treverket ikke har plass til Å utvide seg/trekke seg sammen.

Løsninger: Dersom ør/vindu er festet til veggtømmeret med skruer/spikre, fjern disse skruene/spikrene;

Hvis stormavstiveren er skrudd for fast, Iøsne festene litt; Hvis det er montert takrenner på veggen, Iøsne festene;

Problem: Dorene og vinduene trutner og lar seg seks äpne.

Arsak: Huset/fundamentet har satt seg.

Løsnig: Kontroller at huset er i vater. Vatre bærebjelkene og veggene.
Arsak: Dorene og vinduene har utvidet seg på grunn av fuktighet.

Løsning: Juster hengslene på dorene og vinduene; ved behov, hvle dorene og vinduene smalere.

Vi ønsker deg lykke til med monteringen av hagehuset og haber du fãr glede av huset i mange År fremover!
