Valentine - Casetta da giardino PALMAKO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ricovero da giardino in legno
Materiale principale	Abete rosso nordico
Struttura	Travi in legno massello incastrate
Copertura	Tavole del tetto con copertura in cartone bituminoso
Fondazioni consigliate	Platea di fondazione, fondazioni puntuali o lastre di cemento
Tipo di porta	Doppia o singola, apertura verso l'esterno
Tipo di finestre	A battente, basculanti o scorrevoli (a seconda del modello)
Assemblaggio	Incastro e avvitamento delle travi
Trattamento del legno	Primer incolore e smalto per legno esterno
Manutenzione	Ispezione semestrale e verniciatura regolare
Garanzia	Sostituzione del materiale difettoso (esclusi i difetti naturali del legno)
Sicurezza montaggio	Indossare guanti, utilizzare una scala stabile
Utilizzo principale	Ripostiglio, giardinaggio, hobby

Domande frequenti - Valentine PALMAKO

Come preparare le fondazioni per il ricovero da giardino Valentine?

Le fondazioni devono essere perfettamente orizzontali e solide. Utilizzare una platea di fondazione, fondazioni puntuali o lastre di cemento. Il bordo superiore deve sporgere di almeno 5 cm dal terreno per evitare l'umidità. Distanziare i supporti di 50-60 cm al massimo.

Quale legno viene utilizzato per il ricovero Palmako Valentine?

Il legno è abete rosso nordico di alta qualità, non trattato alla consegna. Può diventare grigio, bluastro o ammuffire con il tempo se non viene protetto.

Come trattare il legno contro l'umidità e i raggi UV?

Applicare un primer incolore sulle tavole del pavimento (specialmente la faccia inferiore), le porte e le finestre prima del montaggio. Dopo il montaggio, applicare uno smalto per legno sull'esterno (tranne il tetto). Utilizzare prodotti di alta qualità e seguire le istruzioni del produttore.

Cosa fare se la porta o le finestre si bloccano?

Verificare prima se la casa o le fondazioni sono a livello. Se il legno si è gonfiato a causa dell'umidità, regolare le cerniere o piallare leggermente la porta/finestra. È normale attendere 2-3 settimane prima della regolazione finale.

Come assemblare le travi delle pareti?

Incastrare le travi con il tenone rivolto verso l'alto. Utilizzare una tavola battente e un martello, senza colpire direttamente il tenone. Dopo la prima corona, controllare le diagonali per garantire la squadratura.

Che distanza lasciare tra le tavole del tetto?

Lasciare circa 1 mm di distanza tra le tavole per permettere al legno di lavorare senza gonfiarsi. Non fissarle troppo strette.

Come posare il cartone bituminoso sul tetto?

Tagliare delle strisce in base alla lunghezza del tetto. Iniziare dalla faccia inferiore, lasciando sporgere 2-4 cm per il bordo di gocciolatoio. Fissare con tasselli distanziati di 15 cm. Gli strati successivi devono coprire il precedente di almeno 10 cm.

Quando bisogna verniciare le porte e le finestre?

Verniciare le porte e le finestre prima del montaggio con un primer. Applicarlo in una sola volta sulle facce interne ed esterne per evitare deformazioni. Dopo il montaggio, l'esterno può ricevere uno smalto.

Come regolare i controventi (controventamenti)?

Montare i controventi all'interno sulla parete anteriore e posteriore. Forare le travi, poi avvitare a mano con viti a testa bombata e collarino quadrato. Non stringere troppo per lasciare lavorare il legno. Accorciare se necessario.

Cosa fare in caso di fessure tra le travi?

Le fessure possono essere causate da fissaggi troppo rigidi (finestre, porte, controventi). Allentare le viti o i chiodi per permettere al legno di muoversi. Se è fissata una tubatura dell'acqua, montarla in modo flessibile.

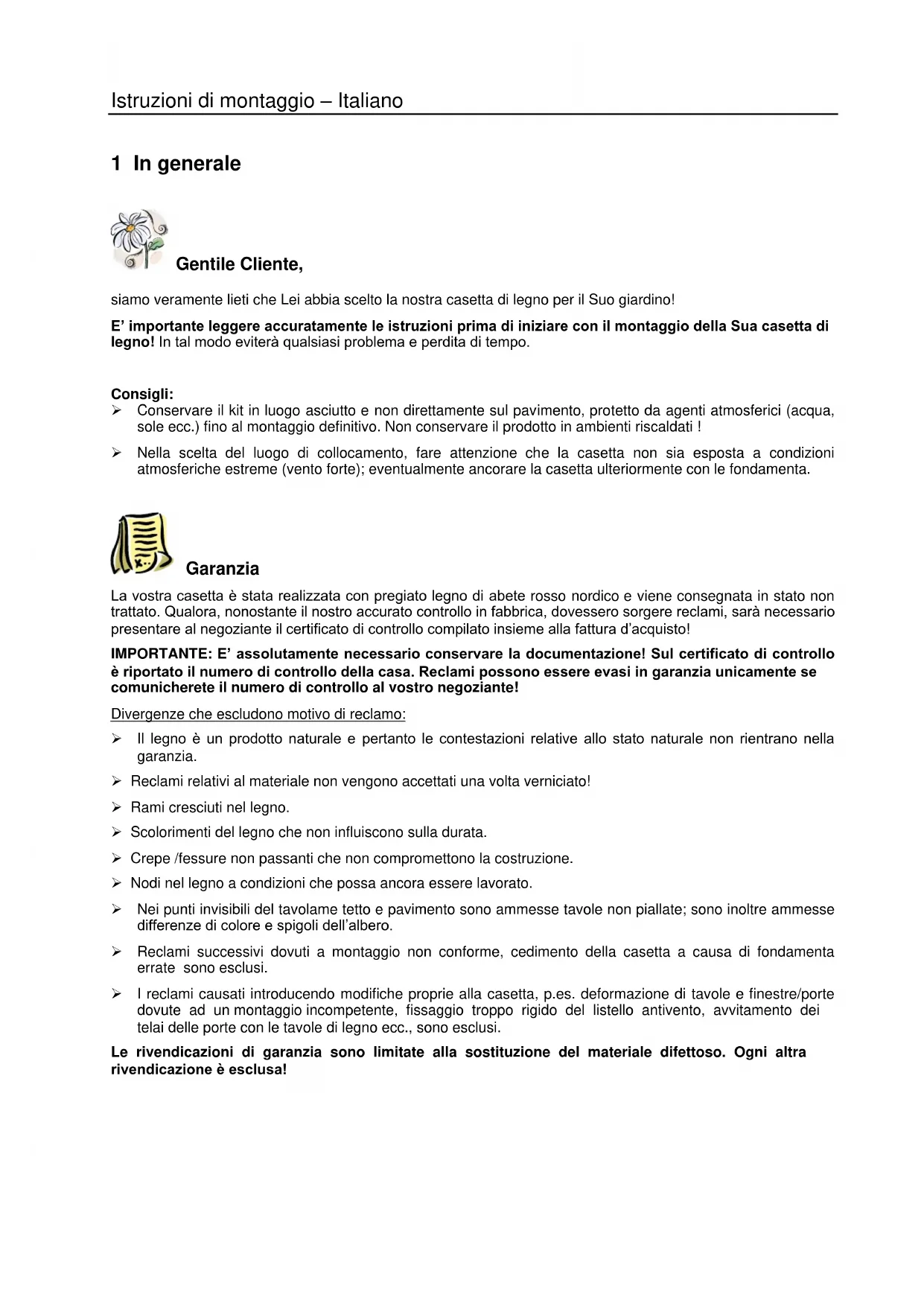

MANUALE UTENTE Valentine PALMAKO

siamo veramente lieti che Lei abbia scelto la nostra cassetta di legno per il Suo giardino!

E' importante leggere accuratamente le istruzioni prima di iniziare con il montaggio della Susa casetta di legno! In tal modo evitera qualsiasi problema e perdita di tempo.

Consiglio:

Conservare il kit in luogo asciutto e non direttamente sul pavimento, protetto da agenti atmosferici (acqua, sole ecc.) fino al montaggio definitivo. Non conservare il prodotto in ambienti riscaldati!
Nella scelta del luogo di collocamento, fare attenzione che la casetta non sua esposta a condizioni atmospheriche estreme (vento forte); eventualmente anticorare la casetta ulteriormente con le fondamente.

Garanzia

La vostra casetta è stata realizizzata con pregiato legno di abete rosso nordico e viene consegnata in stato non trattato. Qualora, nonostante il nostro accurato controlo in fabbrica, dovessero sorgere reclami, sare necessario presentare al negotiante il certificato di controllo compilato insieme alla fattura d'acquisto!

IMPORTANTE: E' assolutamente necessario conservare la documentazione! Sul certificato di controllo è riportato il numero di controlo della casa. Reclami possono essere evasi in garanzia unicamente se comunicherete il numero di controlo al:visto negotiante!

Divergenze che escludono motivo di reclamo:

Il legno è un prodotto naturale e pertanto le contestazioni relative allo stato naturale non rientrano nella garanzia.

Reclami relativi al materiale non vengono accettati una volta verniciato!
Rami cresciuti nel legno.
Scolorimenti del legno che non influiscono sulla durata.
Crepe /fessure non passanti che non compromettono la costruzione.
Nodi nel legno a condizioni che possa ancora essere lavorato.
Nei punti invisibili del ravolame fatto e pavimento sono ammesses davole non piallate; sono inoltre ammesses differenze di colore e spigoli dell'albero.
Reclami successivi dovuti a montaggio non conforme,cedimento della casetta a causa di fondamento errate sono escludi.
I reclami causati introducendo modifiche proprie alla casetta, p.es. deformazione di tavole e finestre/porte dovute ad un montaggio incompetente, fissaggio troppo rigido del listello antivento, avvitamento dei telai delle porte con le favole di legno ecc., sono esclusi.

Le rivendicazioni di garanzia sono limitate alla sostituzione del materiale difettioso. Ogni altra rivendicazione è esclusa!

Verniciatura e cura

Il legno è un prodotto naturale e si muova in modo diverso. Caratteristiche quali venature grosse e fini, sfumature di colore e cambiamenti nonché nodi sono dovuti alla crescita dell'albero. Sono del tutto normali nei legni che crecono all'aperto, e pertanto non sono da considerare difetti ma piuttosto una caratteristica del legno naturale.

Il legno non trattato (ad eccezione dei travetti) diventa grigio col tempo, cui solorris e fare la muffa. Per proteggere la vostra casetta di legno, è consigliabile trattarla con opportuni preservanti per legno.

Per proteggere al meglio la vostra caseetta da giardino, consigliamo di trattare le tavole del pavimento preventivamente con un colore di fondo neutro, in particolare la parte inferiore che non sare più raggiungibile dopo il montaggio. Solo in quello modo la penetrazione di umidità potra essere evitata.

Consiglio di trattare in agli caso anche porte e finestre con un colore di fondo. E' molto importante verniciare sua il dato interno che quello esterno delle porte in un'unica soluzione, altrimenti potrebbero deformarsi!

Dopo il montaggio, consigliamo di applicare uno strato di fondo sulla pelle esterna (senza fatto), non appena il medesimo si sare asciugato, verniciare la cassetta con una velatura per legno per proteggere il legno dall'umidità e delle radiazioni UV.

Per la verniciatura, usare attrezzi e vernici di qualità e rispetto le istruzioni di sicurezza e applicazione del produttore della vernice. Non verniciare in piano sole o in caso di pioggia. Farsi consigliare dettagliatamente dal venditore sulla protezione di legni di conifera non trattati.

Con una regolare verniciatura;aumente notevolmente la durata della vostra cassetta da giardino. Consigliamo un'ispezione semestreale della casetta.

2 Preparazione al montaggio

Attrezzi e preparazione dei particulari

Attrezzi occurrenti:

aiutante

livella a bolla d'aria

coltello

scaladoppia

cacciavite

metro

martello

sega

pinza

trapano

AVVERTENZA: Per evitare lesioni causate da eventuali schegge di legno, portare quanti di protezione durante il montaggio.

Preparazione dei particolari:

Dividere il materiale e predisporre i quattro lati della casetta nella sequenza indicata.

IMPORTANTE: Non appoggiare mai i legni direttamente sul prato o su superfici sporche in quanto sarebbe difficile o persino impossibile pulirli successivamente!

Fondamento

La casa più importante per la sicurezza e la durata della vostra casetta sono delle buona fondamenta. Solo fondamenta completeness orizzontali e stabili garantiscono un montaggio perfetto delle tavole di legno, stabilità e soprattutto precisione di adattamento delle porte. Con delle buone fondamenta, la vostra casetta di legno durerà molto anni di più.

Preparare le fondamento in modo tale che il bordo superiore sporga di almeno 5 cm dal pavimento per proteggere la vostra casetta meglio dall'umidità. Ricordate inoltre che la casetta deve essere sufficientemente ventilata.

Nostri consigli per le fondamenta:

Fondamento a strisce o punti
Fondamento in calcestruzzo risp. fondamenta con lastre da marciapiede
- Gettata di calcestruzzo

Preparare le fondamenta in maniera tale che i travetti siano sorretti ovunkue alla distanza di max. 50-60 cm. Fatevi eventualmente consigliare da un esperto ovvero fate preparare le fondamenta da un esperto.

III. Montaggio

IMPORTANT:

Compresi nella confezione, 2-3 legni contrassegnati per aiuto montaggio (profilo davola lungo ca. 20-30 cm).

Gli elementi menzionati sopra NON sono elencati nella distinta pezzi.

Nelle figure, gli elementi sono contrassegnati con voci a tre caratteri. Troverete le voci esatte di tali elementi il cui 3^ carattere nella figura è contrassegnato con "x", nella distinta pezioni.

Travetti

I travetti devono assolutamente trovarsi a livello e in piano per garantire un montaggio perfetto.

ATTENZIONE: Lo schema delle fondamenta cui varie a seconda del modello di casetta. Rispettare lo schema allegato (vedi Dati Tecnici)!

Appoggiare i travetti impregni sulle fondamenta preparate ad una distanza uguali tra di loro (vedi schema delle fondamento in Dati Tecnici). Fate attenzione che i travetti siano a livello ed in squadra prima di avvitarli.

AVVERTENZA: E' consigliabile interporre tra i travetti e le fondamenta un blocca-umidità che protege da umidità e marcio.

AVVERTENZA: E' inoltre consigliabile ancorare i travetti con le fondamenta. (Usare a tale scopo p.es. squadra di metallo, bulloni di anticoraggio per calcestruzzo e sim.). Questo materiale non è in dotazione!

Montaggio dei travetti:

Pareti

Per il montaggio delle pareti è importante sapere che:

Le davole di parete vengono unite sempre con il maschio verso l'alto!
Se necessario, usare il blocchetto di legno ed il martello! Non battere mai con il martello direttamente sul maschio!

Gli schemi delle pareti (vedi parte: Dati Tecnici) illustrano il montaggio delle pareti.

Per primo, posare le mezze ravole della parete anteriore e posteriori e fissarle con viti ai travetti. Successivamente portare le ravole delle pareti laterali nella loro posizione facendo attenzione che il primo cerchio di ravole sporga leggermente dai travetti: le ravole dovrebbero sporgere di ca. 3-5 mm dai travetti per formare una grondaia e proteggere dall'acqua.

IMPORTANTE: Dopo il primo cerchio di tavole, misurare la diagonale ed eventualmente ri-allinearlo! Soltanto se le misure della diagonale corrispondono al millimetro, il telao si trovava in squadra e cui è possederà fissato. Se necessario, ripetere l'allineamento.

Cerchio di cavole

Proseguire incastrando saldamente le prossime cavole tra loro. Se necessario,utilizzare il blocchetto di legno ed il martello. Ricordare sempre di iniziare con il montaggio delle finestre e delle porte.

Il montaggio delle porte dovrebbe in agli caso avvenire dopo il 5^ - 6^ strato di ravole.

Porta e finestra

Telao porta:

Per motivi di trasporto, in caso di porta doppia, gli elementi del telao vengono consignati sfusi e devono essere assemblati.
A tale scopo, unire i quattro legni del telaio della porta doppia e avvitarli.
Fare attentione che l'elemento con le fresature più profonde vada a finire sul lato superiore della porta. Gli elementi laterali sono speculari con le cerniere.
E' raccomandabile applicare i battenti solo in seguito.
Nella porta semplice, gli elementi del telaio ed il battente sono più assemblati.

Montaggio del telao porta (solo per doppia portal):

Montaggio della porta:

Il telaio viene inserito da sopra nell'apertura creatasi e premuta fortemente sulla davola inferiore. Nelle cassette con doppia porta, applicare ora i battenti. Montare ora le maniglie imballate separatamente per poter aprire la porta.

Montaggio delle finestre:

Procedere alzando le pareti fino a raggiungere l'altezza delle finestra. Dagli schemi della parete (vedi Dati Tecnici) risulta quanta trovole si trovano sotto le finestre. Per inseire le finestre, procedere esattamente come per la porta. Inserire il telaio della finestra con la finestra sopra le trovole e premere forte sulla ravola inferiore. Fare attenzione di non montare la finestra a rovescio.

AVVERTENZA: Per le finestre e le porte, rispetto assolutamente la direzione di montaggio. Le porte si aprono sempre dal vano interno della casetta verso l'esterno. Le finestre ribaltabili-gireveoli si aprono verso l'interno. Le finestre sospese e girevoli si aprono verso l'esterno (le maniglie delle finestre sono all'interno della casetta).

IMPORTANT: Non è necessario fissare la porta e le finestre alle ravole della parete. Se desiderate, fissateli con una o due viti nella parte inferiore del telaio in modo che le ravole della parete possano assestarsi durante l'asciugatura.

La registrazione definitiva della porta deve avvenire solo后期 ca. 2 - 3 settimane, quando il legno si è adattato al clima e le tavole della parete si sono assestate.

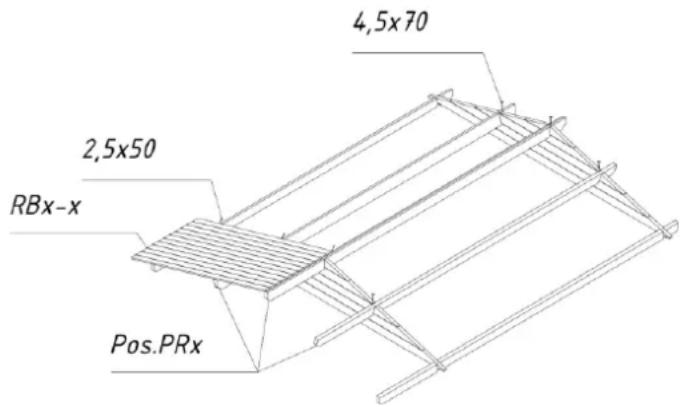

Timpano

Il triangolo del timpano è quasi sempre composto di un unico pezzo. (Attenzione: A seconda del modello, il triangolo del timpano può essereanche composto di più pezzi! In tal caso gli elementi devono prima essere avvitati tra loro.) Dopo il montaggio delle ultime tavole parete, applicare i triangoli del timpano sulla parete anteriore e posteriore e fissarli con le viti.

I triangoli del timpano contengono cavity per l'insertimento degli arcarecci. Anche gli arcarecci sono provvisti di cavità per evitare che il fatto si sposti.

Inserire ora gli arcarecci negli apposti incavi dei timpani.

Verificare che i punti d'unione tra timpano, Bavola parete superiore e arcarecci formino una superficie pianà. Dopo l'inserimento degli arcarecci, avvitare gli stessi da sopra con il timpano.

Montaggio degli arcareci:

IMPORTANTE: Se i lati superiori degli arcarecci non chiudono a filo con il timpano, abbassare le ravole parete battendo o piallare il timpano risp. la tavola parete laterale.

Tetto

Prima della posa delle dovole fatto, controllare che la casetta si trovi al 100% in piano. Controllare con una livella a balla d'aria tutte e 4 le pareti laterali.

IMPORTANTE: Il rivestimento del fatto deve essere applicato solo con l'uso di una scala stabile. Il fatto non deve essere calpestato poiché la struttura è prevista per un caricamento totale (neve, vento etc.) e non per caricamenti concentrati.

Iniziare con la posa delle tavole fatto dal lato anterio della cassetta. Unire le singole tavole battendo leggermente e inchiodarle sopra e quello arcarelli e alla tavola parete superiore.

IMPORTANTE: Fare attenuatione affinché le tavole fatto non vengano fissate troppo vicine tra loro per evitare l'eventuale rigonfiamento dovuto all'umidità. Lasciare una distanza di ca. 1 mm tra le singole tavole di modo che il legno possa muoversi più un poco.

Sull'intero fatto badare ad un assoluto parallelismo dei bordi della gronda con sporenza uguali e appoggio uniforme sull'arcareccio del colmo. Effettuare il controllo con una corda o con la tavola di gronda laterale che userete per la verifica.
Le tavoile fatto devono chiudere a filo, davanti e diaetro, con gli arcarecci del fatto. Se necessario, accoriare le ultime tavoile fatto con una sega.

Dopo aver posato le tavole del fatto, aplicare del cartone catramato e i listelli di chiusura fatto. Se la copertura fatto e i listelli di chiusura fatto fanno

Montaggio listelli fatto:

parte della fornitura è riportato nella distinta pezioni.

Avvitare prima i rinnorzi del bordo fatto ed il listello bordo fatto tanto le estremità delle ravole fatto (se comprese nella fornitura). Dopodiché applicare il cartone catramato.

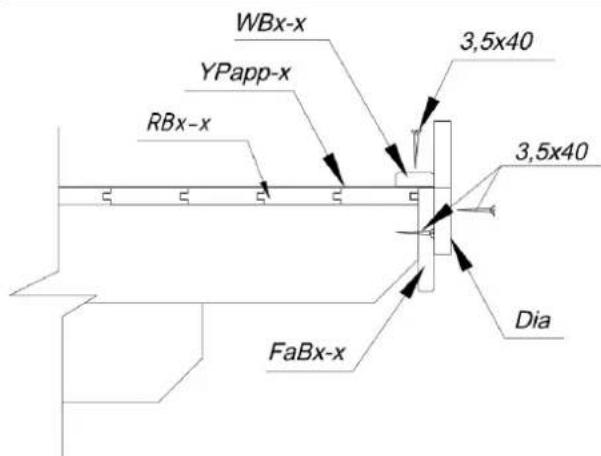

Cartone catramato (se in dotazione)

Per la copertura del fatto, tagliare le strisce secondo la lunghezza del fatto dal cartone catramato in dotazione. Iniziare con il fissaggio delle strisce bitumate sul dato inferiore del fatto posando delle strisce nel senso della lunghezza dalla parte posteriore verso那一 della anterione. Lasciare sporgere la prima striscia lateralmente di ca. 2-4 cm (grondaia). Fissare il cartone catramato con gli apposti chiodi in dotazione a distance di ca. 15 cm. Nell'applicazione degli strati successivi, badare affinché i medesimi siano sovrapposti allo strato precedente di almeno 10 cm.

Montaggio cavole antivento e schermi para-timpano:

Dopo la posa del cartone catramato, montare le tavole antivento e fissare gli schermi paratimpanoagli arcarecci e alle tavole pareti superiori.

Pavimento

Solo a montaggio completo della casetta avviene la posa delle ravole pavimento per evitare che il pavimento si sporchi inutilmente.

Appoggiare le ravole pavimento sui travetti, unirle battendo leggermente e fissarle stabilmente sui travetti con i chiodi. Se necessario, adattare le ultime ravole tagliandole.

Infine applicare internamente i battiscopap er copire eventuali giunti alle pareti. I listelli devono eventualmente.
essere adattate tagliandoli.

IMPORTANTE: A causa delle diverse condizioni climatiche nei luoghi in cui la casetta può essere collocata,

anche le ravole pavimento possono muoversi in modo diverso. Se sono molto asciutte ma il clima è umido, assorbono lavoramente l'umidità. Pertanto è consigliabile fissare le ravole non troppo vicine per evitare eventuali rigonfiamenti. Lasciare una distanza di ca. 1-2 mm tra le singole ravole per fare muovere il legno. Tuttavia se il clima è caldo e asciutto, potete disporre le ravole molto vicine in quanto si asciugheranno ulteriamente e si formeranno fissure tra le ravole.

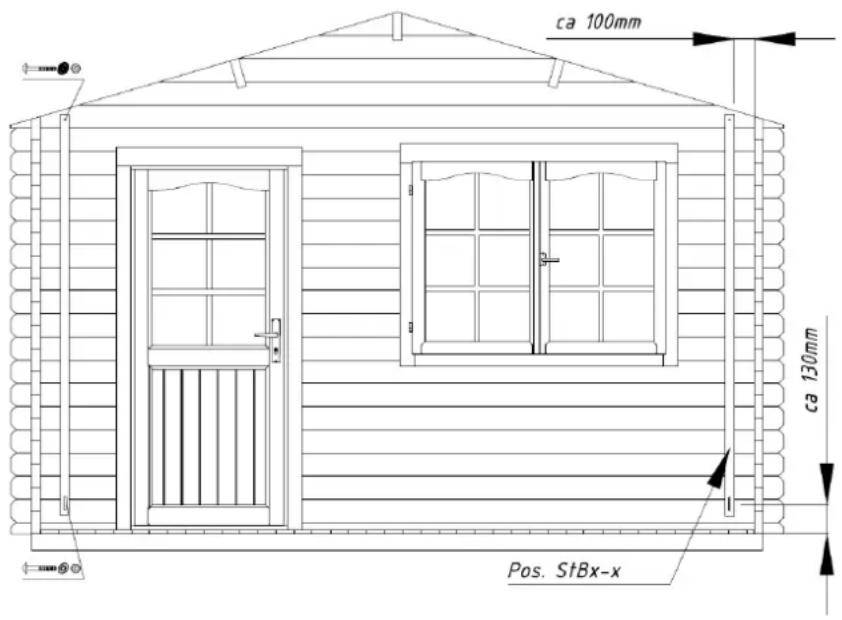

Listelli antivento (se in dotazione!)

I listelli antivo tento devono essere montati all'interno con le viti a testa quadra in dotazione sulla parete anteriore (2) e su quella posteriore (2). A tale scopo è necessario forare prima le ravole. Rispettare le distance indicate sul disegno per evitare in seguito problemi con il movimento del legno.

AVVERTENZA: Far si che i listelli antivento vengano fissati in alto, sulla tavola del timpano e molto, nel centro della prima tavola parete intera. Al bisogno accorrciare i listelli alla parte superiore.

Le viti a testa quadra devono essere strette a mano affinché il legno possa continuare a muoversi.

Quando la casetta si sare assestata, è necessario registrar i fissaggi affinché le tavole parete possano assestarsi nella parte inferiore.

Montaggio dei listelli antivento:

Consiglio:

Problema: Formazione di fissure tra le cavole

Causa: Sulle pareti sono stati applicati particolari che impedisco il movimento del legno. Rimedio: Se finestra/porta sono fissate alle ravole da parete con viti/chiodi, eliminarli; Se i listelli antevento sono avvitati alle ravole in modo troppo rigido, montarli in modo flessibile; Se alla parete è montata una conduttura (acqua), montare i fissaggi in modo più flessibile;

Problema: Finestre e portesi bloccano

Causa: La cassetta/le fondamento si è/sono abbassata/e
Rimedio: Controllare che la casa sia a livello. Riportare travetti e pareti in posizione orizzontale.
Causa: Finestre e porte si sono gonfiate a causa dell'umidità
Rimedio: Registrate le cerniere di porte e finestre; se necessario, rimpiccolire porta/finestra con la pialla

Vi auguriamo successo nel montaggio della casa e speriamo che la godrete per molti anni!
