Valentine - Puutarhavaja PALMAKO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Puinen puutarhavaja
Päämateriaali	Pohjoinen kuusi
Rakenne	Uritetut massiivipuuhirret
Katto	Kattolaudat bitumikattohuovalla
Suositellut perustukset	Jatkuva antura, pisteperustukset tai betonilaatat
Ovityyppi	Kaksiosainen tai yksiosainen, ulospäin aukeava
Ikkunatyyppi	Kääntyvät, yläkääntyvät tai liukuikkunat (mallista riippuen)
Kokoaminen	Hirsien urittaminen ja ruuvaus
Puun käsittely	Väritön pohjamaali ja ulkopuun lasuuri
Huolto	Puolivuosittainen tarkastus ja säännöllinen maalaus
Takuu	Viallisen materiaalin vaihto (pois lukien puun luonnolliset viat)
Asennusturvallisuus	Käytä käsineitä, käytä vakaata tikkaita
Pääkäyttötarkoitus	Säilytys, puutarhanhoito, harrastukset

Usein kysytyt kysymykset - Valentine PALMAKO

Miten valmistella perustukset Valentine-puutarhavajalle?

Perustusten tulee olla täysin vaakasuorat ja tukevat. Käytä jatkuvaa anturaa, pisteperustuksia tai betonilaattoja. Yläreunan tulee ulottua vähintään 5 cm maanpinnan yläpuolelle kosteuden estämiseksi. Jätä tukien väliin enintään 50–60 cm.

Mitä puuta Palmako Valentine -vajassa käytetään?

Puu on korkealaatuista pohjoista kuusta, joka on toimitettaessa käsittelemätöntä. Se voi harmaantua, sinertää tai homehtua ajan myötä, jos sitä ei suojaa.

Miten puu käsitellään kosteuden ja UV-säteilyn varalta?

Levitä väritön pohjamaali lattialautoihin (erityisesti alapintaan), oviin ja ikkunoihin ennen kokoamista. Kokoamisen jälkeen levitä puulasuuria ulkopuolelle (paitsi katolle). Käytä korkealaatuisia tuotteita ja noudata valmistajan ohjeita.

Mitä tehdä, jos ovi tai ikkunat jumittavat?

Tarkista ensin, onko vaja tai perustukset vaakasuorat. Jos puu on turvonnut kosteuden vuoksi, säädä saranoita tai höylää kevyesti ovea/ikkunaa. On normaalia odottaa 2–3 viikkoa ennen lopullista säätöä.

Miten seinähirret kootaan?

Urita hirret siten, että uri on ylöspäin. Käytä iskulaeutta ja vasaraa, älä lyö suoraan uraan. Ensimmäisen kerroksen jälkeen tarkista lävistäjät varmistaaksesi suorakulmaisuuden.

Mikä väli jätetään kattolautojen väliin?

Jätä lautojen väliin noin 1 mm rako, jotta puu voi elää turpoamatta. Älä kiinnitä liian tiukkaan.

Miten bitumikattohuopa asennetaan katolle?

Leikkaa nauhat katon pituuden mukaan. Aloita alareunasta, jättäen 2–4 cm ylimäärää räystäsreunalle. Kiinnitä nauloilla 15 cm välein. Seuraavat kerrokset tulee peittää edellistä vähintään 10 cm.

Milloin ovet ja ikkunat pitää maalata?

Maalaa ovet ja ikkunat ennen kokoamista pohjamaalilla. Levitä se yhdellä kertaa sekä sisä- että ulkopuolelle muodonmuutosten estämiseksi. Kokoamisen jälkeen ulkopuoli voidaan käsitellä lasuurilla.

Miten jäykistyslevyt säädetään?

Asenna jäykistyslevyt sisäpuolelle etu- ja takaseinään. Poraa hirret, sitten ruuvaa käsin kuperakantisilla neliökantaisilla ruuveilla. Älä kiristä liian tiukkaan, jotta puu voi elää. Lyhennä tarvittaessa.

Mitä tehdä, jos hirsiin tulee halkeamia?

Halkeamat voivat johtua liian jäykistä kiinnityksistä (ikkunat, ovet, jäykistyslevyt). Löysää ruuveja tai nauloja, jotta puu voi liikkua. Jos vesijohto on kiinnitetty, asenna se joustavasti.

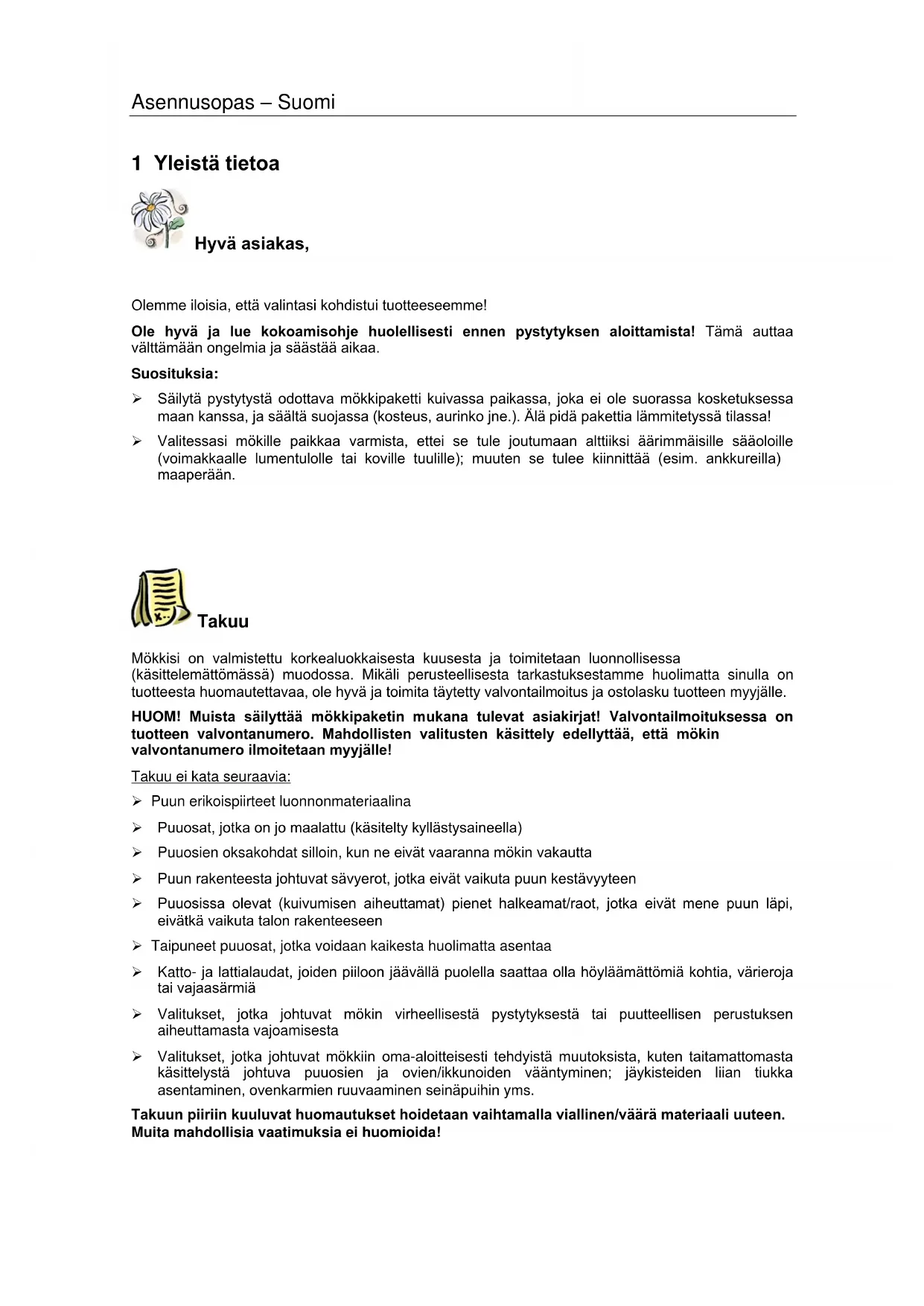

KÄYTTÖOHJE Valentine PALMAKO

Olemme iloisia, etta valintasi kohdistui tuotteeseemme!

Ole hyvä ja lue kokoamisohje huolellisesti ennen pystyksen aloittamista! Tämä auttaa valttämaan ongelmia ja saastäa aikaa.

Suosituksia:

Säilytä pystytstä odottava mökkipaketti kuiivassa paikassa, joka ei ole suorassa kosketuksessa maan kanssa, ja saälta suoiassa (kosteus, aurinko inj.) Alä pidä pakettia lammitetyssa tilassa!
Valitessasi mikille paikka varmista, ettei se tule joutumaan altiiksi aärimmäisille sääoloille (voimakkaalle lumentulolle tai koville tuulille); muuten se tulee kiinnittä (esim. ankkureilla) maaperään.

Takuu

Mökkisi on valmistetu korkealuokkaisesta kuusesta ja toimitetaan luonnollissessa (käsittelemattössä) muodossa. Mikäli perusteellisesta tarkastuksestamme huolimatta sinulla on tuotteesta huomautettavaa, ole hyvä ja toimita täytetty valvontailmoitus ja ostolasku tuotteen myyjälde.

HUOM! Muista säilyttä mokkipaketin mukana tulevat asiakirjat! Valvontailmoituktessa on tuotteen valvontanumero. Mahdollisten valitusten käsittely edellyttä, etta mökin valvontanumero ilmoitetaan myyjälle!

Takuu e i kata seuraavia:

Puun erikoispirteet luonnonmaterialiaina
Puuosat, jotka on jo maalattu (kasetilty kyllastysaineella)
Puosien oksakohdat silloin, kun ne eivat vaaranna mokin vakautta
Puun rakenteesta johtuvat savyerot, jotka eivat vaikuta puun kestavyteen
Puuosissa olevat (kuivumisen aiheuttamat) pienet halkeamat/raot, jotka eivät mene puun lapi, eiväkä vaikuta talon rakenteeseen
Taipuneet puuosat, jotka voidaan kaikesthauolimatta asentaa
Katto- ja lattialaudat, joiden piilon jaavallpuolella saattaa olla hylamattomia kohtia, varieroja tai vajaasarmia
Valitukset, jotka johtuvat mokin virheellisestä pystytksestä tai puutteellisen perustuksen aiheuttamasta vajoamisesta
Valitukset, jotka johtuvat mokkiin oma-aloitteisesti tehdyista muutoksista, kuten taitamattomasta käsittelysta johtuva puosien ja ovien/ikkunoiden vaantyminen; jäykisteiden lian tiukka asentaminen, ovenkarmien ruuvaaminen seinäpuihin yms.

Takuun piirin kuuluvat huomautukset hoidetaan vaihtamalla viallinen/väärä materiaali uuteen. Muita mahdollisia vaatimuksia ei huomioida!

Mökin maalaaminen ja huolto

Puu on luonnonmaterialiai, joka laajenee ja elaa saaolojen mukaan. Pienet ja suuret raot, varisavyerot ja -muutokset sekä puun rakenteen vaihtelu eivat ole virheita, vaan ne johtuvat puun laajemisesta ja luonnonmaterialiaalin ominaisuksista.

Käsittelemätön puu (lattiapalkkeja lukuun ottamatta) muuttuu ajan myötä harmahtavaksi, ja saattaa sinertyä ja homehtua. Tämän vuoksi mökin puuosat tuee valittomästi suojata kyllastysaineella.

Lattialaudat kannattaa kasetellä etukateen varittomalla puunkyllastysaineella, etenkin lautojen alapinnat, johin ei pääse kasksi ena mokin pystyksen jälkeen. Se on ainoa keino esta Kostenutta imeytymastpuuhun.

Myös ovet ja ikkunat tulee käsitetä kyllästysaineella niin sisä- kuin ulkopuolelta! Muuten on vaara, että ovet ja ikkunat vaantyvät.

Mökin pystyksen jälkeen se kannattaa käsitetä kauttaaltaan saan vaikutuksila suojaavalla maalilla, joka suojaa puuta kosteudelta ja UV-sateilyltä.

Maalatessa käytä laadukkaita työvalineitä ja maaleja, noudata maalausohjetta sekä valmistajan turvallisuus- ja käyttoehjeva. Älä koskaan maalaa suorassa auringonpaisteessa tai sateella. Kysy asiantuntijalta käsittelemattömälle havupuulle sopivista maaleista ja noudata maalinalmistajan ohjeita.

Asianmukainen maalaus pidentärakennuksen kayttöikä huomattavasti. Suosittelemme, etta tarkastat mokin huolellisesti joka kuuden kuukauden valein.

2 Pystytskyen valmistelu

Tyokalut ja osien valmistelu

Mökin pystytämisessä tarvitaan seuraavia tyokaluja:

apulainen

vatupassi

veitsi

tikkaat

ruuvimeisseli

rullamitta

vasara

saha

pihdit

pora

NEUVO: Tikkujen välttämiseksi käytä asianmukaisia suojakäsineitä kokoamisen aikana.

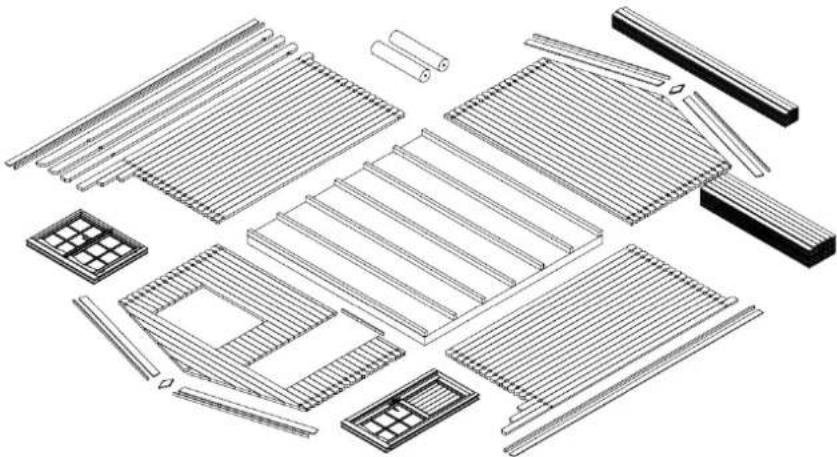

Osien valmistelu:

Lajitte osat seinakaavioiden mukaisesti (katso tekniset erittelyt) ja asettele ne mokin neljalle sivulle asennusjarystyksessa.

HUOMIO: Alä laita osia suoraan ruohon tai kurisen pinnan paälle, koska niiden puhdistaminen jalkikäteen voi olla erittäin vaikeaa tai jopa mahdotonta!

Perustus

Hyvä perustus on tärkein seikka, joka takaa mökinkestävyden ja turvallisuuden. Ainoastaan vaakasuora, suorakulmainen ja kantava perustus varmistaa mökin ongelmattoman asennuksen, sen vakauden ja erityisesti sen, etta ovet sopivat paikoilleen. Kun perustus on hyvä, pysyy mokkisi pystyssa monta tulevaa vuotta.

Valmistele perustus niin, etta sen ylareuna ulottuu maan pinnasta noin 5 cm korkeudelle. Varmista samalla, etta mokin alle jaa riittavasti aukkoja ilmanvaiahtoa varten.

Suosittelemme seuraavia perustusvaihtohtoja:

• jatuva tai pilarantura
• antura betoni- tai käytävalaatoista
• valettu betonialusta

Tee perustus niin, etta niskapalkit tuetaan kummastakin päästä korkeintaan 50-60 cm välein.

Kysy nuvoja alan asiantuntijalta tai teet perustus asiantuntijoilla.

3 Puutarhamajan kokoaminen

HUOMIO:

Majapaketissa on myos 2-3 merkittyä lyontikappaletta (noin 20-30 cm pitkiä seinaprofilipalola).

Ylă lueteluja osia El MAINITA erittellylistassa.

Piirustuksissa osat on merkitty kolminumeroisilla positionumeroilla. Niiden osien, joissa kolmantena numerona on x, tarkka sijainti loytyy erittelylistasta.

Perusrunko (Niskapalkit)

Majan perusrungon tulee olla taysin tasainen ja vaakasuora, jotta asennus sujuisi ilman ongelmia.

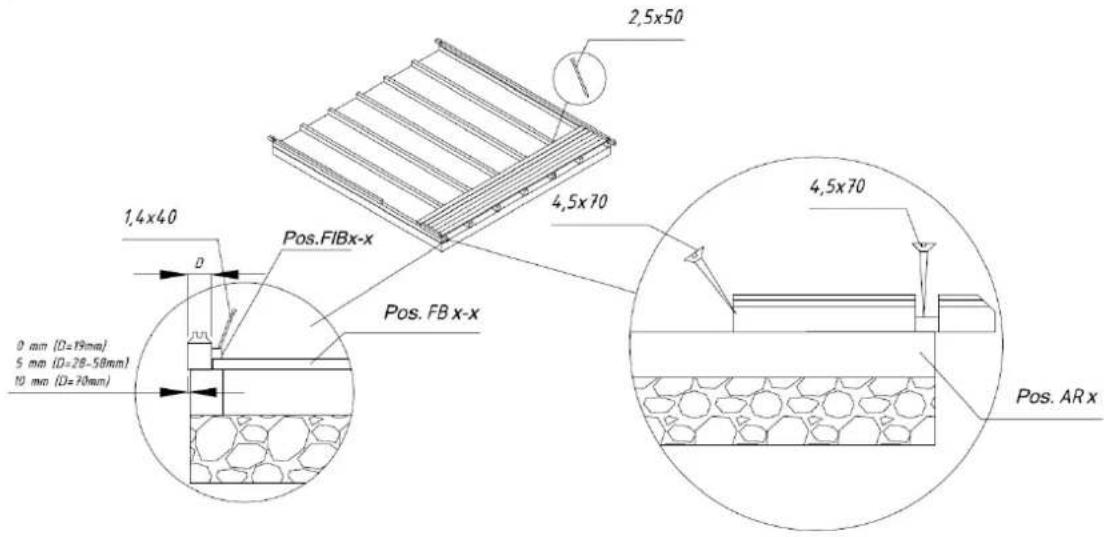

HUOMIO: eri moleillä voi olla erilaiset perustussijoittelut - katso liitteena olevasta perusrunkopiirustuksesta (teknisissä erittelyissä)!

Aseta kyllastetyt niskapalkit valmistetulle perustukselle tasaisin valein piirustuksen mukaisesti. Varmista, etta palkit ovat vaakasurassaa ja suorassa kulmassa ennen kuin liitat ne ruuveilla yhteen.

OHJE: On suositeltavaa asettaa niskapalkkien ja perustuksen valiin kosteuseristys, joka suojaa rakennusta kosteudelta ja lahoamiselta.

OHJE: Suojaksi tuulta ja myrskya vastaan on suositeltavaa kiinnittä niskapalkit perustukseen (tahän voi kayttä esimerkiki metallisia kulmakappaleita, ankkuripultteja yms.). Toimitetussa paketissa ei ole mukana asianomaisia tarvikkeita!

Niskapalkkien asennus:

Seinat

Seiniä asennettaessa on tärkeä muistaa seuraavat seikat:

Hirret asennetaan aina niiden urosponnti ylospain!
Käytä tarvittaessa lyontikappaletta jaVASARAA!Ala koskaan lyo vasaralla suoraan urosponttiin!

Pystytä seinät liitteenä olevienseinäkaavioidenu mukaisesti (katso teknisitet erittelyt).

Aseta aivan ensimmäiseksi etu- ja takaseinän puolihirret oikeisiin paikkoihin ja kiinnitä ne ruuveilla niskapalkkeihin. Asenna sen jälleen sivuseinien hirret. Varmista, etta ensimmäinen hirsikerta ulottuu hieman niskapalkkien yli: hirsien tulee ulottua noin 3-5 mm niskapalkkien yli. Täm suojaa rakennusta kosteudelta, kun sadevesi pääsee vapaasti valumaan maahan.

HUOMIO: Mittaa ensimmäisen hirsikerran tultua asennetuksi ristimitat ja asenna tarvittaessa hirret uudelleen. Perusrunko on suorakulmainen ainoastaan, jos ristimittapituudet ovat tarkasti yhtä suuret, jolloin hirret vo kiinnittä toisiinsa.

Ensimmäinen hirsikerta:

Jatka seinien pystytämäistä painamalla hirret voimakkaasti kiinni toisiinsa. Käytä tarvittaessa lyontikappaletta jaVASARAA.Muista samalla aloittaa oven ja ikkunoiden asentaminen.Oven asentaminen on ehdottomasti aloitettava viidennen-kuudennen hirsikerran jälkeen.

Ovi jaikkuna

Ovenkarmi:

Jos kysmyksessä ovat pariovet, ovenkarmi toimitetaan erillisina osina kuljetuksen vuoksi ja aluksi karmi on koottava.
Aseta karmin nelja osaa yhteen ja kiinnitä ne ruuveilla toisiinsa.
Varmista, etta asennat
ylapäähan karmin sen osan,
jossa on syvempi ura.
Sivukarmeissa on saranat, ja ne
ovat toistensa peilikuvat.
Ovenpuoliskot suositellaan asennettavan myohemmin.
Jos kysymyksessä on yksinkertainen ovi, karmi ja ovi toimitetaan valmiaksi koottuina.

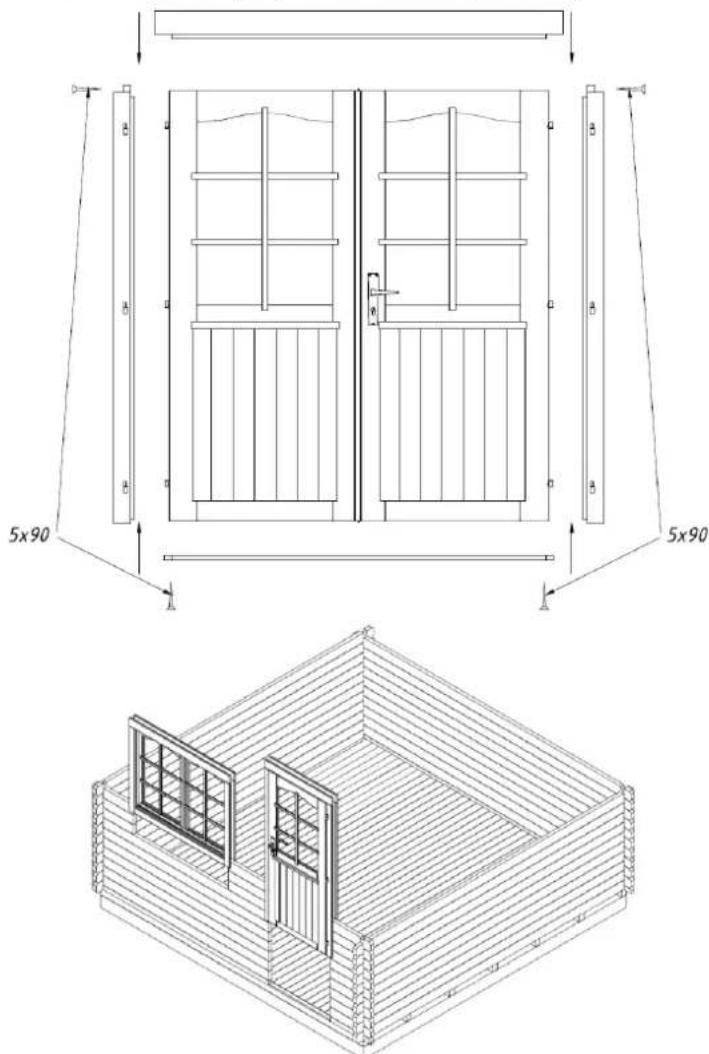

Oven asennus:

Ovenkarmi assetetaan muodostuneeseen aukkoon ja painetaan voimakkaasti alahirteen. Jos ovi on pariovi, aseta ovenpuoliskot nyt saranoille. Asenna erikseen pakatut lukko ja kahva paikoilleen, jotta ovi voidaan avata ja sulkea.

Ovenkarmin asennus (tarpeen ainoastaan pariovilla):

Ikkunan asennus:

Jatka seinahirsien asennusta, kunnes tulet ikkunan korkeudelle. Seinakaaviot (katso tekniset erittelyt) osoittavat, montako hirtta tulee ikkunan alapuolelle. Asenna ikkuna samalla tavalla kuin ovi. Tyonnä ikkunankarmi ikkuna-aukkoon alahirren paalle voimaa kayttäen aivan kuten ovikin. Varmista, ettei ikkuna tule asennettua takaperin (ylosalaisin).

OHJE: Varmista ehdottomasti, etta ikkunat ja ovet aukeavat asianmukaiseen suuntaan. Ovet avautuvat aina ulospain. Käntökipi-ikkunat avautuvat sisäänpain. Kiertoikkunat ja yläsaranoidut ikkunat avautuvat ulospain (ikkunan kahvat ovat sisäpuolella).

HUOMIO: Ikkunoita ja ovia ei tarvitse kiinnittä seinahirsin! Jos sen haluaa tehdä, riittä, kun nekiinnitetäan parilla ruuvilla karmin alaosasta, koska kuivuessaan hirret laskeutuvat.

Ovien ja ikkunoiden lopulliset saadot voi tehdä vasta 2-3 viikkoa majan pystyksen jälkeen, kun rakennus on asettunut, ja senhirret ovat painuneet.

Päatykolmio

Useimmissa tapauksissa paatykolmio toimitetaan yhtenakappaleena (huomio: joissakin talovaihtoehdoissa paatykolmio koostuu useista osista! Talioin osat on kiinnitettavruuveilla toisiinsa ennen muita toimenpiteita). Kun viimeisetseinirret on asennettu, aseta paatykolmiot etu- ja takaseinille ja kiinnta ne ruveilla.

Paatykolmioissa on lovet katto-orsia varten. Kattoniskoissa on myös vastaavat lovet, jotka varmistavat, etta katto asetetaan tukevasti ja oikeaan paikkaan

Aseta nyt kattoniskat paatykolmioiden vastaaviin loviin.

Varmista, etta ylin seinahirsi, paatykolmiot ja kattoniskat ovat suorassa. Asetetuasi kattoniskat paikoilleen kiinnita ne ruuveilla paatykolmioihin ylapuolelta.

Kattoniskojen asennus:

HUOMIO: Elleiseinahirsiaole painettu tiiviisti kiinni toisiinsa, ylinseinahirsi voi olla eritasolla kuin paatykolmiot. Siinapaukssaa on naputeltavaseinahirssa alaspain tarpeen mukaan tai hoylattavpaatykolmiota taisenahirtta hieman ohuemaksi.

Katto

Varmista ennen kattolautojen asennusta, etta maja on taysin suorassa. Tarkista kaikki seinat vasupassilla.

HUOMIO: Käytä kattoa asentaessasi tukevia tikkaita. Ålä astu katolle, koska rakenne soveltuu kantamaan ainoastaan tasaisen kuorman (lumi, tuuli yms.) eikä pistekuormaa!

Aloita kattolautojen asennus katon etureunasta. Naputtele lautoja kevyesti ja kiinnitä ne nauloilla yäja alapäästa kattoniskoihin ja ylimpaän seinähirteen.

HUOMIO: Alä paina lautoja liian tiiviisti kiinni toisiinsa, jotta niissä valtyttäisin kosteuden aiheuttamalta pullistumiselta. Jata lautojen vänin noin 1 mm turpoamisvaraa.

• Varmista kattolautojen koko asennusprossessin ajan, etta laudat osuvat harjalla kohdakkain ja että niiden räystäspaät tulevat yhtä pitkälle yli. Tarkista se joko narulla tai räystäruoteella, jonka voi asentaa tarkistusta varten.
• Kattolautojen tulee olla kattoniskojen päden tasalla etu- ja takaseinällä. Sahaa tarvittaessa viimeiset kattolaudat niin kapeiksi, etc ne tulevat riskojen päden tasalle.

Kun kattolaudat on asennettu, kiinnitetaan kattohuopa ja kattolaatat.

Osataulukosta selviä, kuuluvatko katemateriaali ja LaTeX tähän majavaihtoehtoon!

Kiinnitä avan ensimmäiseksi ruuveilla katon reunavahvikkeet ja räystaslaudat kattolautojen paiden alle. Asenna sen jälkeen katemateriaali.

Kattolaattojen asennus:

Katemateriaali (Huom! Joidenkin majavaihtoehtojen tarvikesarjassa tatae i ole!)

Leikkaa kattohuopa katon pituuden mukaan sopiviksi paloiksi ja aloita niiden asentaminen katon reunalta edeten kohti harja, aseta huopakaistaleet takaseinalta kohti etuseinaa. Huovan tulisi menna katon reunan yli noin 2-4 cm. Kiinnitta huopa kattolautoihin toimitukseen kuuluvilla katenauloilla noin 15 cm valein. Varmista, etta huopakaistaleet menevät limittäin vähintään 10 cm.

Tuulisiteiden ja otsalautojen asennus:

Asennettuasi katemateriaialin kiinnitta tuulisiteet kattoon ja otsalaudat riskoihin ja ylimpiin seinhirsiin.

Lattia

Vasta kun maja on kokonaan pystytetty, voidaan asentaa lattialaudat. Nain valtetaan lattian turha likaantuminen.

Aseta lattialaudat perusrungolle, naputtele ne kevyesti kiinni toisiinsa ja naulaa ne sitten vahvasti kiinni niskapalkkeihin. Katkaise laudat tarvittaessa sopivan mittaisiksi.

Viimeisenä toimenpiteenä on lattialistojen asentaminen peittämän lattialautojen ja seinan valinen rako. Katkaise listat tarvittaessa sopivan mittaisiki.

HUOMIO: Majan sijaintipaikalla vallitsevan ilmaston mukaan lattialaudat voivat joko turvota tai kutistua. Jos lattialaudat ovat erittain kuivia, mutta ilmasto kosteia, laudat imevat helposti koseutta

itseensä. Siinä tapauksessa lattialautoja ei tule laittaa kovin tiiviisti kiinni toisiinsa todennaköisen pullistumisen体系建设ki. Jätä lattialautojen valiin jonkin verran (1-2 mm) turpoamisvaraa. Jos taas ilmasto on lämmin ja kuiva, voi laudat laittaa tiiviisti, koska ne kuivuvat ja lautojen valiin voi ilmaantua rakoja.

Tukipuut (Huom! Joidenkin talovaihtoehtojen tarvikepaketissa naita ei ole!)

Kiinnitukipuut (jos ovat mukana tarvikepaketissa) etuseinan (2 yksikkooja) ja takaseinan (2 yksikkooa) sisapinnalle toimitetuilla pulteilla. On tärkeaa,etta hirsin on poratu reli at etukateen. Noudata piirustukssasa annettuja valimatkoja niin, ettei tule puun turpoamisen tai kutistumisen aiheuttamia ongelmia.

OHJE: Varmista, etta tukipuut
kiinnitetaan paatykolmion hirteen
ylapäasta ja ensimmäisen
täysimittaiseen seinähirteen
alapäasta. Lyhennä tarvittaessa puita
ylapäasta.

Alä kirstä ruuveja tiukkaan niin, että puu pääsee turpoamaan tai kutistumaan.

Säädä kiinntyksiä majan asetuttua niin, etta seinähirret paasevat painumaan.

Tukipuiden asentaminen:

Yleisiä ohjeita:

Ongelma: Seinahirsien valiin ilmaantuu rakoja.

Syy: Majaan on asennettu lisärakenteita niin, ettei puu päase turpoamaan/kutistumaan.
Ratkaisut: Jos ovi tai ikkuna on kiinnitetty meinähirsin ruuveilla tai nauloilla, poista namä naulat tai ruuvit.
Jos tukipuu on kiinnitetty liian tiukkaan, lóysä Sen kiinnystä.
Jos seinaän on kiinnitetty (sadevesi-) putkia, lóysä niiden kiinnityksiä.

Ongelma: Ovet ja ikkunat jumittuvat.

Syy: Maja/perustus on painunut.

Ratkaisu: Tarkista, onko maja vaakasurassa. Suorista niskapalkit ja seinät.

Syy: Ovet ja ikkunat ovat turvonneet kosteuden vaikutuksesta.

Ratkaisu: Säädä ovi- ja ikkunasaranat. Höylä tarvittaessa ikkunaa tai ovea.
