Tipo di prodotto	Casetta da giardino in legno (blockhaus)
Marca	Palmako
Modello	Emma
Dimensioni (L x P)	380 x 320 cm
Superficie al suolo	~12,2 m²
Spessore dei muri (travetti)	34 mm
Materiale	Abete nordico
Trattamento iniziale	Non trattato (legno grezzo)
Tipo di fondazione	Travi di fondazione, lastre di cemento o fondazioni puntuali
Altezza minima della fondazione dal suolo	5 cm
Tipo di tetto	Tavole di legno con rivestimento bituminoso
Copertura del tetto inclusa	Cartone bituminoso (a seconda del modello)
Tipo di finestre	A bilico, basculanti o scorrevoli (a seconda del modello)
Tipo di porta	Singola o doppia, apertura verso l'esterno
Attrezzi necessari per il montaggio	Livella, martello, sega, trapano, cacciavite, ecc.
Numero di persone raccomandate	2
Garanzia	Sostituzione del materiale difettoso
Manutenzione raccomandata	Primer e vernice, ispezione semestrale
Particolarità	Legno naturale, possibilità di crepe e nodi non considerati difetti

Domande frequenti - Emma PALMAKO

Che tipo di legno viene utilizzato per la casetta Emma ?

Il legno utilizzato è abete nordico di alta qualità, non trattato alla consegna.

Come trattare il legno per proteggerlo ?

Si consiglia di applicare prima un primer incolore sulle tavole del pavimento, in particolare il lato inferiore, poi di verniciare l'esterno con una vernice per legno dopo il montaggio. Porte e finestre devono essere trattate su entrambi i lati in una sola volta.

Quali sono le dimensioni della casetta ?

Le dimensioni sono 380 cm di larghezza e 320 cm di profondità, con uno spessore del muro di 34 mm.

Quali attrezzi sono necessari per il montaggio ?

Gli attrezzi richiesti includono: livella a bolla, martello, sega, trapano, cacciavite, metro a nastro, pinze, coltello, scala doppia. Si consiglia di indossare guanti di protezione.

Come preparare le fondazioni ?

Le fondazioni devono essere perfettamente orizzontali e solide, sporgendo di almeno 5 cm dal suolo per evitare l'umidità. Tipi possibili: travi di fondazione, lastre di cemento o fondazioni puntuali. Si raccomanda una distanza di 50-60 cm tra le travi.

Cosa fare in caso di porta o finestra che si blocca ?

Controllare prima se la casa e le fondazioni sono a livello. Se il legno si è gonfiato per l'umidità, regolare le cerniere o piallare leggermente la porta/finestra. Attendere 2-3 settimane prima della regolazione definitiva.

Qual è la garanzia sul prodotto ?

La garanzia copre solo la sostituzione del materiale difettoso, su presentazione del bollettino di controllo e della ricevuta d'acquisto entro 14 giorni dalla consegna. I pezzi già montati o verniciati non sono sostituibili.

Come mantenere la casetta ?

Si consiglia una manutenzione regolare con una vernice protettiva (primer + vernice). Un'ispezione semestrale permette di verificare lo stato del legno e dei fissaggi.

Si può verniciare il legno prima del montaggio ?

Sì, è vivamente consigliato trattare le tavole del pavimento, in particolare il lato inferiore, prima del montaggio. Porte e finestre devono essere verniciate su entrambi i lati prima dell'installazione.

Come evitare problemi di umidità ?

Posizionare una barriera all'umidità tra le travi e le fondazioni. Sollevare la casa di almeno 5 cm dal suolo. Assicurare una buona ventilazione sotto il pavimento. Trattare tutte le superfici con prodotti adatti.

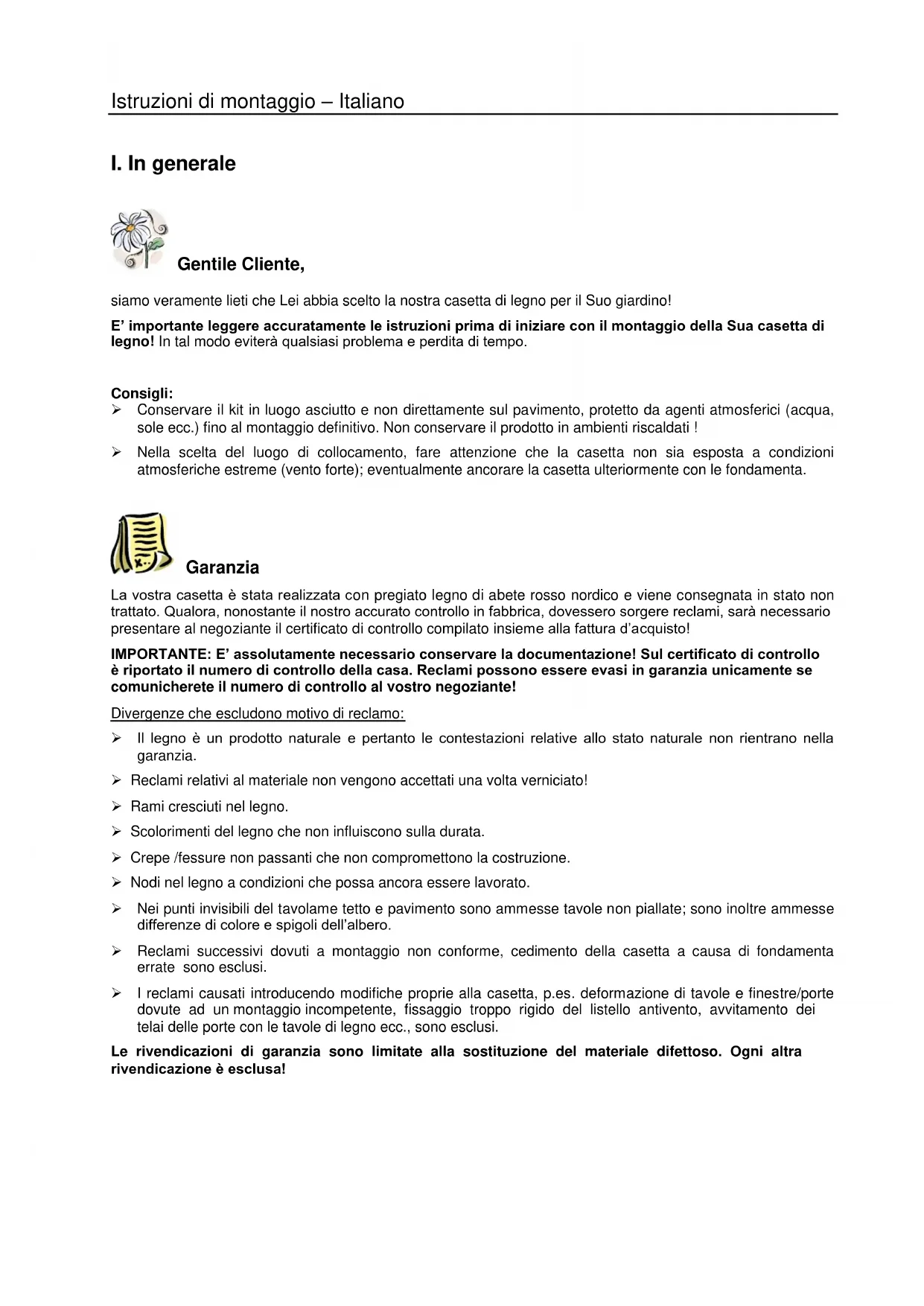

MANUALE UTENTE Emma PALMAKO

Italiano: Il prodotto che avete acquistato è stata prodotta seconda la norma di alla qualità. Il kit è stato controllato ed imballato con cura. Per evitare eventuali inconvenienti durante il montaggio, si prega di verificare, prima del montaggio, la completeness della fornitura in base alla distinta dei pezzi. Tale verifica delve essere effettuata entro 14 giorni alla consegna. Eventuali diritti di garanzia si limitano alla sostituzione di materiale difettoso. Gli elementi difettosi più montati o verniciati sono esclusi dal diritto alla sostituzione. Ogni altri diritto resta escluso! In caso di reclamazione, procedere nel modo seguente: presentare questo certificato di controllo unitamente alla prova d'acquisto al rivenditore. Solo in quello modo la Sus reclamazione potra essere evasa rapidamente e essere problemi.

siamo veramente lieti che Lei abbia scelto la nostra cassetta di legno per il Suo giardino!

E' importante leggere accuramente le istruzioni prima di iniziare con il montaggio della Sua casetta di legno! In tal modo evitera qualsiasi problema e perdita di tempo.

Consiglio:

Conservare il kit in luogo asciutto e non direttamente sul pavimento, protetto da agenti atmosferici (acqua, sole ecc.) fino al montaggio definitivo. Non conservare il prodotto in ambienti riscaldati!
Nella scelta del luogo di collocamento, fare attenzione che la casetta non sua esposta a condizioni atmospheriche estreme (vento forte); eventualmente ancorare la casetta ulteriormente con le fondamenta.

Garanzia

La vostra casetta è stata realizizzata con pregiato legno di abete rosso nordico e viene consegnata in stato non trattato. Qualora, nonostante il nostro accurato controlo in fabbrica, dovessero sorgere reclami, sare necessario presentare al negotiante il certificato di controllo compilato insieme alla fattura d'acquisto!

IMPORTANTE: E' assolutamente necessario conservare la documentazione! Sul certificato di controllo è riportato il numero di controlo della casa. Reclami sono essere evasi in garanzia unicamente se comunicherete il numero di controlo al:vistro negotiante!

Divergenze che escludono motivo di reclamo:

Il legno è un prodotto naturale e pertanto le contestazioni relative allo stato naturale non rientano nella garanzia.

Reclami relativi al materiale non vengono accettati una volta verniciato!
Rami cresciuti nel legno.
Scolorimente del legno che non influiscono sulla durata.
Crepe /fessure non passanti che non compromettono la costruzione.
Nodi nel legno a condizioni che possa alla corte assere lavorato.
Nei punti invisibili del ravolame fatto e pavimento sono ammesses davole non piallate; sono inoltre ammessesi differenze di colore e spigoli dell'albero.
Reclami successivi dovuti a montaggio non conforme, cedimento della casetta a causa di fondamento errate sono esclusi.
I reclami causati introducendo modifiche proprie alla casetta, p.es. deformazione di davole e finestre/porte dovute ad un montaggio incompetente, fissaggio troppo rigido del listello antivento, avvitamento dei telai delle porte con le davole di legno ecc., sono esclusi.

Le rivendicazioni di garanzia sono limitate alla sostituzione del materiale difettoso. Ogni altra rivendicazione è esclusa!

Verniciatura e cura

Il legno è un prodotto naturale e si muova in modo diverso. Caratteristiche quali venature grosse e fini, sfumature di colore e cambiamenti nonché nodi sono dovuti alla crescita dell'albero. Sono del tutto normali nei legni che crecono all'aperto, e pertanto non sono da considerare difetti ma piuttosto una caratteristica del legno naturale.

Il legno non trattato (ad eccezione dei travetti) diventa grigio col tempo, più scolorisi efare la muffa. Per proteggere la vostra casetta di legno, è consigliabile trattarla con opportuni preservanti per legno.

Per proteggere al meglio la vostra cassetta da giardino, consigliamo di trattare le ravole del pavimento preventamente con un colore di fondo neutro, in particolare la parte inferiore che non sare più raggiungibile dopo il montaggio. Solo in quello modo la penetrazione di umilità potra essere evitata.

Consiglio di trattare in agli caso anche porte e finestre con un colore di fondo. E' molto importante verniciare, sa il dato interno che quello esterno delle porte in un'unica soluzione, altrimenti potrebbero deformarsi!

Dopo il montaggio, consigliamo di applicare uno strato di fondo sulla pelle esterna (senza fatto), non appena il medesimo si sare asciugato, verniciare la cassetta con una velatura per legno per proteggere il legno dall'umidità e delle radiazioni UV.

Per la verniciatura, usare attrezzi e vernici di qualità e rispetto le istruzioni di sicurezza e applicazione del produttore della vernice. Non verniciare in piano sole o in caso di pioggia. Farsi consigliare dettagliatamente dal venditore sulla protezione di legni di conifera non trattati.

Con una regolare verniciatura;aumente notevolmente la durata della vostra casetta da giardino. Consiglio un'ispezione semestreale della casetta.

II. Preparazione al montaggio

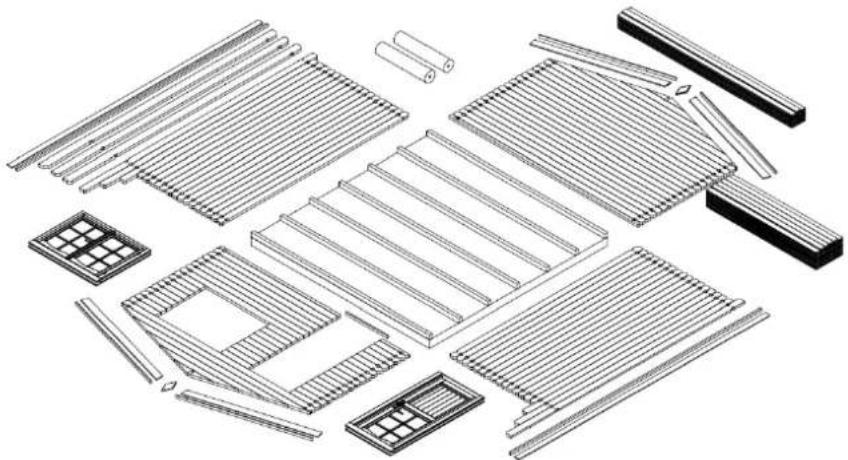

Attrezzi e preparazione dei particulari

Attrezzi occorrenti:

aiutante

scaladoppia

martello

livella a bolla d'aria

cacciavite

sega

coltello

pinza

AVVERTENZA: Per evitare lesioni causate da eventuali schegge di legno, portare quanti di protezione durante il montaggio.

trapano

Preparazione dei particolari:

Dividere il materiale e predisporre i quattro lati della casetta nella sequenza individata.

IMPORTANTE: Non appoggiare mai i legni direttamente sul prato o su superfici sporche in quanto sarebbe difficile o persino impossibile pulirli successivamente!

Fondamento

La casa più importante per la sicurezza e la durata della vostra casetta sono delle buona fondamenta. Solo fondamenta completeness orizzontali e stabili garantiscono un montaggio perfetto delle tavole di legno, stabilità e soprattutto precisione di adattamento delle porte. Con delle buone fondamenta, la vostra casetta di legno durerà molti anni di più.

Preparare le fondamento in modo tale che il bordo superiore sporga di almeno 5 cm dal pavimento per proteggere la vostra casetta meglio dall'umidità. Ricordate inoltre che la casetta deve essere sufficientemente ventilata.

Nostri consigli per le fondamenta:

Fondamento a strisce o punti
Fondamento in calcestruzzo risp. fondamenta con lastre da marciapiede
- Gettata di calcestruzzo

Preparare le fondamento in maniera tale che i travetti siano sorretti ovunkue alla distanza di max. 50-60 cm. Fatevi eventualmente consigliare da un esperto ovvero fate preparare le fondamento da un esperto.

III. Montaggio

IMPORTANT:

Compresi nella confezione, 2-3 legni contrassegnati per aiuto montaggio (profilo tavola lungo ca. 20-30 cm).

Gli elementi menzionati sopra NON sono elencati nella distinta pezzi.

Nelle figure, gli elementi sono contrassegnati con voci a tre caratteri. Troverete le voci esatte di tali elementi il cui 3^ carattere nella figura è contrassegnato con "x", nella distinta pezzi.

Travetti

I travetti devono assolutamente trovarsi a livello e in piano per garantire un montaggio perfetto.

ATTENZIONE: Lo schema delle fondamenta cui variare a seconda del modello di casetta. Rispettare lo schema allegato (vedi Dati Tecnici)!

Appoggiare i travetti impregnati sulle fondamenta preparate ad una distanza uguali tra di loro (vedi schemale delle fondamento in Dati Tecnici). Fate attenzione che i travetti siano a livello ed in squadra prima di avvitarli.

AVVERTENZA: E' consigliabile interporre tra i travetti e le fondamenta un blocca-umidità che protege da umidità e marcio.

AVVERTENZA: E' inoltre consigliabile ancORare i travetti con le fondamenta. (Usare a tale scopo p.es. squadra di metallo, bulloni di ancoraggio per calcestruzzo e sim.). Questo materiale non è in dotazione!

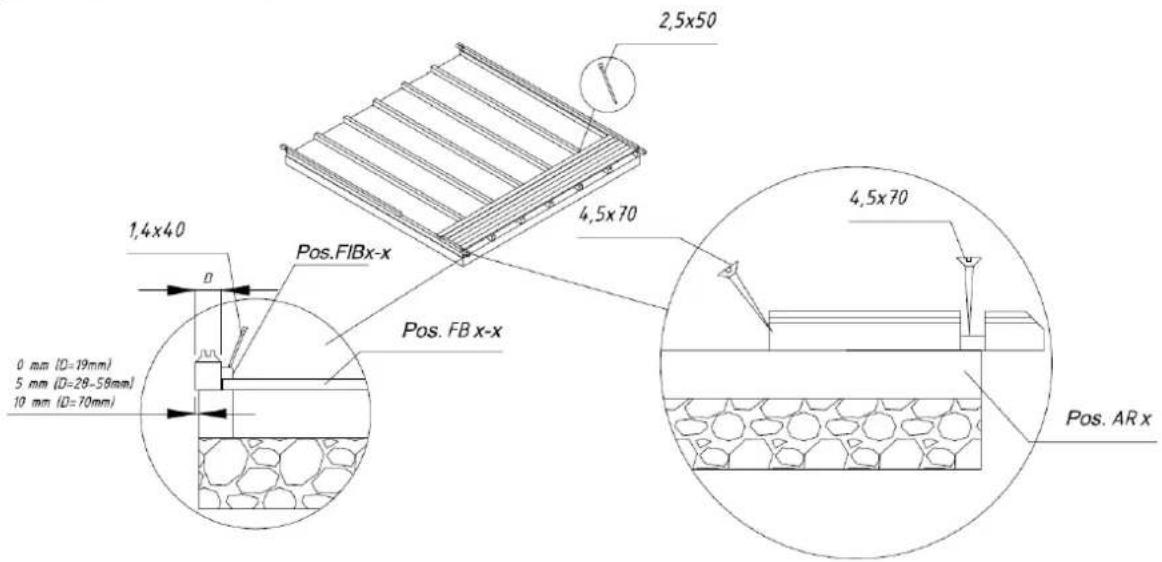

Montaggio dei travetti:

Pareti

Per il montaggio delle pareti è importante sapere che:

Le tavole di parete vengono unite sempre con il maschio verso l'alto!
Se necessario, usare il blocchetto di legno ed il martello! Non battere mai con il martello direttamente sul maschio!

Gli schemi delle pareti (vedi parte: Dati Tecnici) illustrano il montaggio delle pareti.

Per primo, posare le mezze davole della parete anteriore e posteriori e fissarle con viti ai travetti. Successivamente portare le davole delle pareti laterali nella loro posizione facendo attenzione che il primo cerchio di davole sporga leggermente dai travetti: le davole dovrebbero sporgere di ca. 3-5 mm dai travetti per formare una grondaia e proteggere dall'acqua.

IMPORTANTE: Dopo il primo cerchio di ravole, misurare la diagonale ed eventualmente ri-allinarlo! Soltanto se le misure della diagonale corrispondono al millimetro, il telaio si trovato in squadra e cui è passato fissato. Se necessario, ripetere l'allineamento.

Cerchio di cavole

Proseguire incastrando saldamente le prossime tavole tra loro. Se necessario, utilizzare il blocchetto di legno ed il martello. Ricordare sempre di iniziare con il montaggio delle finestre e delle porte.

Il montaggio delle porte dovrebbe in agli caso avvenire dopo il 5^ - 6^ strato di cavole.

Porta e finestra

Telao porta:

Per motivi di trasporto, in caso di porta doppia, gli elementi del telao vengono consegnati sfusi e devono essere assemblati.
A tale scopo, unire i quattro legni del telaio della porta doppia e avvitarli.
Fare attentione che l'elemento con le fresature più profonde vada a finire sul lato superiore della porta. Gli elementi laterali sono speculari con le cerniere.
E' raccomandabile applicare i battenti solo in seguito.
Nella porta semplice, gli elementi del telao ed il battente sono più assemblati.

Montaggio del telaio porta (solo per doppia portal):

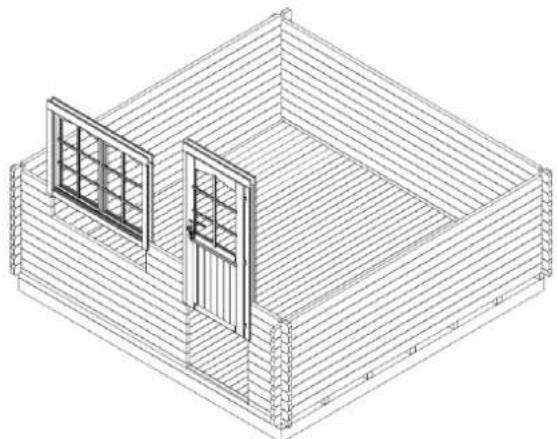

Montaggio della porta:

Il telaioiene inserto da sopra nell'apertura creatasi e premuta fortemente sulla davola inferiore. Nelle casette con doppia porta, applicare ora i battenti. Montare ora le maniglie imballate separatamente per poter aprire la porta.

Montaggio delle finestre:

Procedere alzando le pareti fino a raggiungere l'altezza delle finestra. Dagli schemi della parete (vedi Dati Tecnici) risulta quanta trovole si trovano sotto le finestre. Per inseire le finestre, procedere esattamente come per la porta. Inserire il telaio della finestra con la finestra sopra le trovole e premere forte sulla tavola inferiore. Fare attenzione di non montare la finestra a rovescio.

AVVERTENZA: Per le finestre e le porte, rispetto assolutamente la direzione di montaggio. Le porte si aprono sempre dal vano interno della casetta verso l'esterno. Le finestre ribaltabili-gireveoli si aprono verso l'interno. Le finestre sospese e girevoli si aprono verso l'esterno (le maniglie delle finestre sono all'interno della cassetta).

IMPORTANT: Non è necessario fissare la porta e le finestre alle ravole della parete. Se desiderate, fissateli con una o due viti nella parte inferiore del telao in modo che le ravole della parete possano assestarsi durante l'asciugatura.

La registrazione definitiva della porta deve avvenire solo后期 ca. 2 - 3 settimane, quando il legno si è adattato al clima e le tavole della parete si sono assestate.

Timpano

Il triangolo del timpano è quasi sempre composto di un unico pezzo. (Attenzione: A seconda del modello, il triangolo del timpano può essereanche composto di più pezzi! In tal caso gli elementi devono prima essere avvitati tra loro.) Dopio il montaggio delle ultime ravole parete, applicare i triangoli del timpano sulla parete anteriore e posteriore e fissarli con le viti.

I triangoli del timpano contengono cavity per l'insertimento degli arcarecci. Anche gli arcarecci sono provvisti di cavity per evitare che il fatto si sposti.

Inserire ora gli arcarecci negli apposti incavi dei timpani.

Verificare che i punti d'unione tra timpano, Bavola parete superiore e arcarecci formino una superficie piana. Dopo l'inserimento degli arcarecci, avvitare gli stessi da sopra con il timpano.

Montaggio degli arcareci:

IMPORTANTE: Se i lati superiori degli arcarecci non chiudono a filo con il timpano, abbassare le ravole parete battendo o piallare il timpano risp. la tavola parete laterale.

Tetto

Prima della posa delle tavole fatto, controllare che la casetta si trovi al 100% in piano. Controllare con una livella a bolla d'aria tutte e 4 le pareti laterali.

IMPORTANTE: Il rivestimento del fatto deve essere applicato solo con l'uso di una Scala stabile. Il fatto non deve essere calpestato poiché la struttura è prevista per un caricamento totale (neve, vento etc.) e non per caricamenti concentrati.

Iniziare con la posa delle tavole fatto dal lato anterio della cassetta. Unire le singole tavole battendo leggermente e inchiodarle sopra e quello arcarecci e alla tavola parete superiore.

IMPORTANTE: Fare attenzione affinché le tavole fatto non vengano fissate troppo vicine tra loro per evitare l'eventuale rigonfiamento dovuto all'umidità. Lasciare una distanza di ca. 1 mm tra le singole tavole di modo che il legno possa muoversi più un poco.

Sull'intero fatto badare ad un assoluto parallelismo dei bordi della gronda con sporenza uguali e appoggio uniforme sull'arcareccio del colmo. Effettuare il controllo con una corda o con la tavola di gronda laterale che userete per la verifica.
Le ravole fatto devono chiudere a filo, davanti e diaetro, con gli arcarecci del fatto. Se necessario, accoriare le ultime ravole fatto con una sega.

Dopo aver posato le ravole del fatto, aplicare del cartone catramato e i listelli di chiusura fatto. Se la copertura fatto e i listelli di chiusura fatto fanno parte della fornitura è riportato nella distinta pezzi.

Avvitare prima i rinalforzi del bordo fatto ed il listello bordo fatto tanto le estremità delle ravole fatto (se comprese nella fornitura). Dopodiché applicare il cartone catramato.

Montaggio listelli fatto:

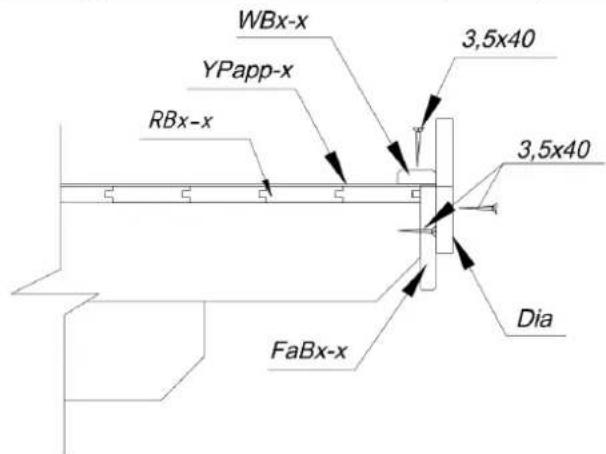

Cartone catramato (se in dotazione)

Per la copertura del fatto, tagliare le strisce secondo la lunghezza del fatto dal cartone catramato in dotazione. Iniziare con il fissaggio delle strisce bitumate sul lato inferiore del fatto posando delle strisce nel senso della lunghezza alla parte posteriorierno quella anterioe. Lasciare sporgere la prima striscia lateramente di ca. 2-4 cm (grondaia). Fissare il cartone catramato con gli apposti chiodi in dotazione a distance a distance di ca. 15 cm. Nell'applicazione degli strati successivi, badare affinché i medesimi siano sovrapposti allo strato precedente di almeno 10 cm.

Montaggio cavole antivento e schermi para-timpano:

Dopo la posa del cartone catramato, montare le tavole antivento e fissare gli schermi paratimpanoagli arcarecci e alle tavole pareti superiori.

Pavimento

Solo a montaggio completo della casetta avviene la posa delle ravole pavimento per evitare che il pavimento si sporchi inutilmente.

Appoggiare le ravole pavimento sui travetti, unirle battendo leggermente e fissarle stabilmente sui travetti con i chiodi. Se necessario, adattare le ultime ravole tagliandole.

Infine applicare internamente i battiscopa per copire eventuali giunti alle pareti. I listelli devono eventualmente essere adattate tagliandoli.

IMPORTANTE: A causa delle diverse condizioni climatiche nei luoghi in cui la casetta può essere collocata,anche le cavole pavimento possono muoversi in modo diverso. Se sono molto asciutte ma il clima è umido,assorbono facilitmente l'umidità. Pertanto è consigliabile fissare le cavole non troppo vicine per evitare eventuali rigonfiamenti.Lasciare una distance di ca. 1 - 2mm tra le singole cavole per fare muovere il legno. Tuttavia se il clima è caldo e asciutto potete disporre le cavole molto vicine in quanto si asciugheranno ulteriormente e si formeranno fissure tra le cavole.

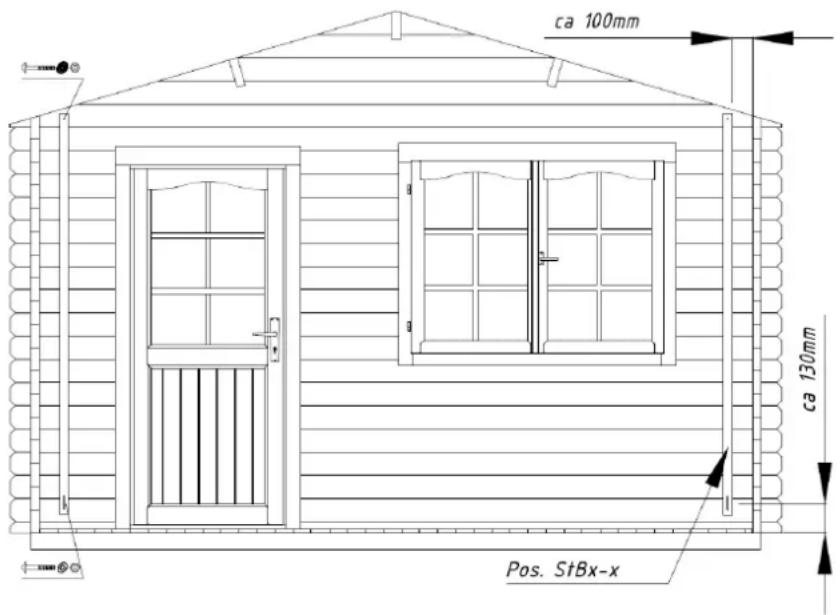

Listelli antivento (se in dotazione!)

I listelli antivo tento devono essere montati all'interno con le viti a testa quadra in dotazione sulla parete anteriore (2) e su quella posteriore (2). A tale scopo è necessario forare prima le ravole. Rispettare le distance indicate sul disegno per evitare in seguito problemi con il movimento del legno.

AVVERTENZA: Far si che i listelli antivento vengano fissati in alto, sulla davola del timpano e molto, nel centro della prima davola parete intera. Al bisogno accorciare i listelli nella parte superiore.

Le viti a testa quadra devono essere strette a mano affinché il legno possa continuare a muoversi.

Quando la casetta si sare assestata, è necessario registrar i fissaggi affinché le tavole parete possano assestarsi nella parte inferiore.

Montaggio dei listelli antivento:

Consiglio:

Problema: Formazione di fissure tra le cavole

Causa: Sulle pareti sono stati applicati particolari che impedisco il movimento del legno.

Rimedio: Se finestra/porta sono fissate alle ravole da parete con viti/chiodi, eliminarli;

Se i listelli antevento sono avvitati alle ravole in modo troppo rigido, montarli in modo flessibile;

Se alla parete è montata una conduttura (acqua), montare i fissaggi in modo più flessibile;

Problema: Finestre e portesi bloccano

Causa: La casetta/le fondamento si è/sono abbassata/e

Rimedio: Controllare che la casa sia a livello. Riportare travetti e pareti in posizione orizzontale.

Causa: Finestre e porte si sono gonfiate a causa dell'umidità

Rimedio: Registare le cerniere di porte e finestre; se necessario, rimpiccolire porta/finestra con la pialla

Vi auguriamo successo nel montaggio della casa e speriamo che la godrete per molti anni!
