| Producttype | Houten tuinhuis (blokhut) |
| Merk | Palmako |
| Model | Emma |
| Afmetingen (L x D) | 380 x 320 cm |
| Vloeroppervlak | ~12,2 m² |
| Wanddikte (blokken) | 34 mm |
| Materiaal | Noordelijke spar |
| Initiële behandeling | Onbehandeld (ruw hout) |
| Funderingstype | Strokenfunderingen, betonplaten of puntfunderingen |
| Minimale funderingshoogte boven de grond | 5 cm |
| Daktype | Houten planken met bitumineuze bedekking |
| Inbegrepen dakbedekking | Bitumenkarton (afhankelijk van model) |
| Raamtype | Draai-, kantel- of schuiframen (afhankelijk van model) |
| Deurtype | Enkel of dubbel, naar buiten openend |
| Benodigde gereedschappen voor montage | Waterpas, hamer, zaag, boor, schroevendraaier, etc. |
| Aanbevolen aantal personen | 2 |
| Garantie | Vervanging van defect materiaal |
| Aanbevolen onderhoud | Grondverf en beits, halfjaarlijkse inspectie |
| Bijzonderheden | Natuurlijk hout, mogelijke scheuren en noesten worden niet als gebreken beschouwd |
Veelgestelde vragen - Emma PALMAKO
Gebruikersvragen over Emma PALMAKO
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Airconditioner in PDF-formaat gratis! Vind uw handleiding Emma - PALMAKO en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Emma van het merk PALMAKO.
GEBRUIKSAANWIJZING Emma PALMAKO
Dutch: Het door U gekochtte product ward vervaardigd overeenkomstig hoge kwaliteitsnormen. Het product ward zorgvuldig gecontroleerd en verpakt. Om tijdens de montage, uitgevoerd door Uzelf of een door U gekozen aannemer, problemen te vermijden, raden we U aan, voor de montage de levering te controlen op volledigheid in overeenstemming met de onderdelenlijst. Deze controle dient te gebeuren binnen 14 dagen na levering bij U thus. Garantieclaims zich beperkt tot het verrangen van defecte onderdelen. Defecte onderdelen die al gebruikt of geschilderd+zijn,zijn uitgesloten van verranging. Alle latere claims zich uitgesloten! In geval van klachten dient u als volgt te handelen: Toon dit controecertificaat, samen met Uw aankoopbewijs aan Uw verkoper. Alleen wanneer deze documenten getoond worden, za de klacht snel en zonder complicatis in behandeling worden genomen.

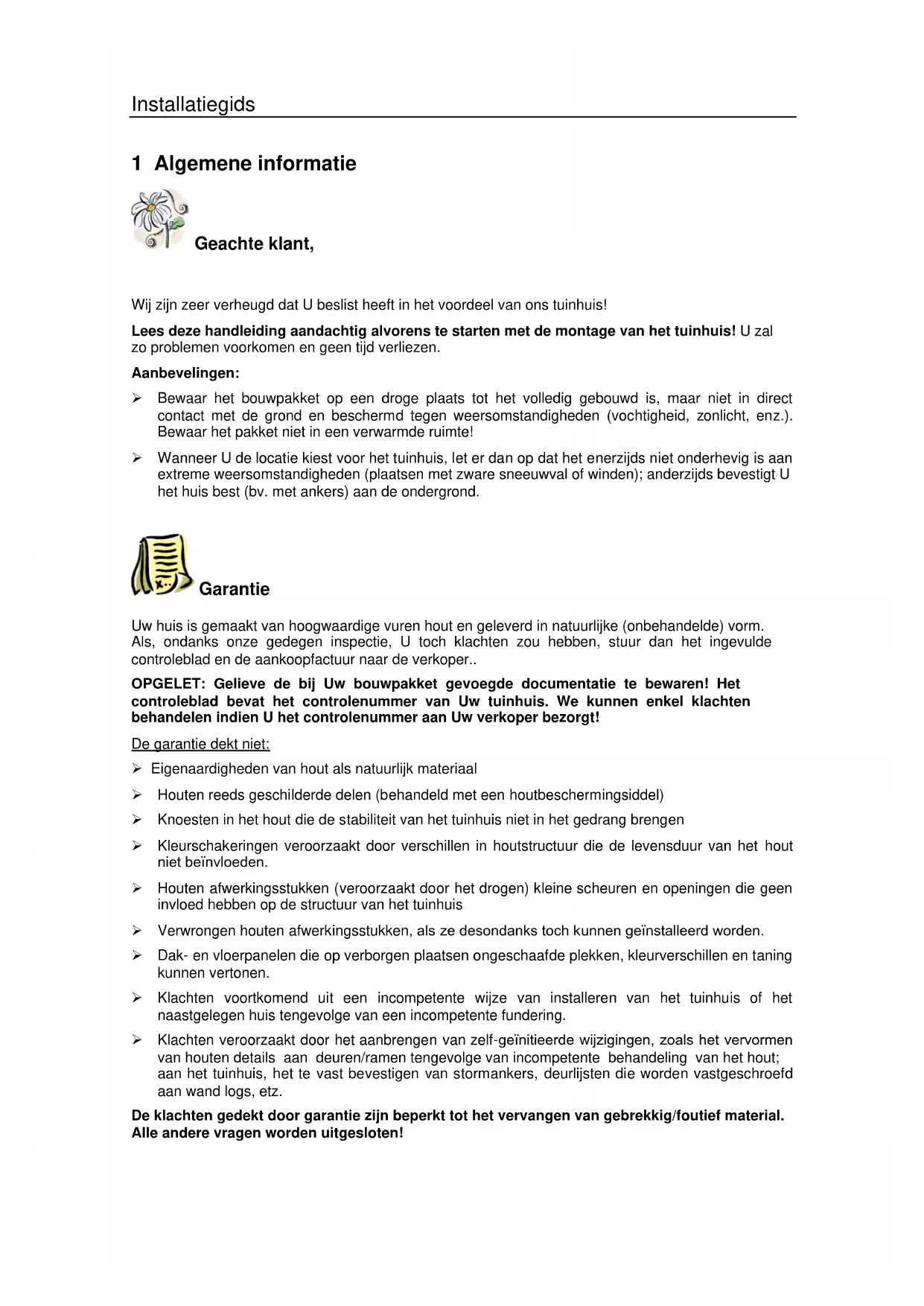

1 Algemene informatatie
Geachte klant,
Wij zijnzerverheugddatUbeslistheeftinhetvoordeelvanonstuinhuis!
Lees deze handleiding aandachtig alvorens te starten met de montage van het tuinhuis! U zal zo problemen voorkomen en geen vrij verliezen.
Aanbevelingen:
Bewaar het boupwakket op een droge plaats tot het volledig gebouwd is, maar Niet in direct contact met de grond en beschermd gegen weersomstandigheden (vochtigheid, zonlicht, enz.). Bewaar het pakket Niet in een verwarmde ruimte!
Wanner U de locatie kiest voor het tuinhuis, let er dan op dat het energijds Niet onderhevig is aan extreme weersomstandigheden (plaatsen met zware sneeuuwval of winden); anderijds bevestigt U het huis best (bv. met ankers) aan de ondergrond.
Garantie
Uwuis is gemaakt van hoogwaardige vuren hout en geleverd in natuurlijke (onbehandelde) vom. Als, ondanks once gedegen inspectie, U toch klachten zou hebben, stuur dan het ingevulde controblad en de aankoopfactuur waar de verkoper..
OPGELET: Gieve de bij Uw bouwpakket gevoegde documentatie te bewaren! Het controleblad bevat het controlenummer van Uw tuinhuis. We können enkel klachten behandelen indien U het controlenummer aan Uw verkoper bezorgt!
De garantie dekt nicht:
Eigenaardigheden van hout als natuurlijk materiaal
Houten reeds geschilderde delen (behandeld met een houtbeschermingsiddel)
Knoesten in het hout die de stabiliteit van het tuinhuis Niet in het gedrang brengen
Kleurschakeringen veroorzaakt door verschillen in houtstructeur die de levensduur van het hout nicht beinvloeden.
Houten afwerkingsstukken (veroorzaakt door het drogen)kleine scheuren en opingen die geen invloed hebben op de structuur van het tuinhuis
Verwrongen houten afwerkingsstukken, als ze desondanks toch können geinstalleerd worden.
Dak- en vloerpanelen die op verborgenplaatsen ongeschaafde plekken, kleurverschillen en taning kuren vertonen.
Klachten voortkomend uit een incompetent wijze van installeren van het tuinhuis of het naastgelegen huis tengevolge van een incompetent fundering.
Klachtenveroorzaakt door het aanbrengen van zichigeinitieerde wijzigingen, zoals het verrormen van houten details aan deuren/ramen tengevolge van incompetent behandeling van het hout; aan het tuinhuis, het te vast bevestigen van stormankers, deurlijsten die worden vastgeschroef aan wand logs, etz.
De klachten gedekt door garantie+zijn beperkt tot het verrangen van gebrekkig/foutief material. Alle andere vragen worden uitgesloten!
Tuinhuis, schilderen en onderhoud
Hout is een natuurlijk materiaal, zet uit en past zich aan aan de weersomstandigheden. Grote enkleine scheuren, kleurverschillen en - veranderingen, net als een veranderende houtstructeur zijn geen fouten, maar een resultaat van het uitzetten van het hout en van de aard van het hout als natuurlijk material.
Onbehandelhout (behalte de funderingsbalken) kan grijs worden als het eenijd met rust worden gelaten, het kan blauw en schimmelig worden. Om de houten details van Uw tuinhuis te beschemmen, moet U ze onmiddelijk behandelen met een houtbeschermingsmiddel.
We raden aan dat U de vloerdelen met een kleurloze middel impregneerd, vooral de onderkanten, die U Nieteer kan bereiken eens het tuinhuis is geassembleerd. Alleen zo voorkomt U het doordringen van vocht.
We raden absolut aan om ook de deuren en ramen kleurloos te impregneren, zowel aan de binnenals aan de buitenkant! Anders können ze verwrongen geraken.
Nadat het tuinhuis volledig is geassembleerd, bevelen we als finale afwerking het aanbrengen van een dekkende verf aan die het hout zal beschermen gegen vocht en UV-straling.
Gebruik bij het schilderen kwaliteitsgereedschap en -verven, Volg de bij de verf geleverde veiligheidsgebruikshandleiding. Schilder nooit een oppervlak in felle zon of bij regenweer. Consulteer een specialist betreffende veren die geschikt zich voor onbewerkt hout en volg de instructies van de verffabricant.
Het degelijk scholderen van Uw tuinhuis zal de levensduur ervan aanzienlijk verlungen. We raden U aan het tuinhuis elke zes maanden grondig te inspecteren.
2 Voorbereiding voor montage
Gereedschappen en Voorbereiding van de onderdelen
Om het tuinhuis te monteren, za U volgende gereedschappen nodig hebben:
montagesteun
waterpas
mes
ladder
schroevendraier
rolmeter
hamer
zaag
knijptang
boormachine
Raadgeving: Om splinters te vermijden, raden we U aan de overeenkomstige beschemende handschoenen te dragenijdens het montageproces.
Voorbereid ing van de onderdelen:
Sorteer de onderdelen zoals
aangegeven op de
assemblagetekeningen (zie
Technische specificities) en
plaats ze aan de vier zichden van
het tuinhuis in volgorde van
installatie
OPGELET: Plaats de onderdelen nooit direct op gras of op een modderige ondergrund want het zaeer moeilijk of zichs onmogelijk zijn om ze nadien schoon te make!
Fundering
Een goede fundering is het belangrijkste aspect dat de duurzaamheid en veiligheid van Uw tuinhuis garandeert. Alleen een volledig vlokke, rechthoekige en dragende fundering za een probleemloze installmentie van het tuinhuis, de stabiliteit ervan en special het passen van de deuren verzekeren, Met een goede fundering za Uw tuinhuis zar nog heel lang staan.
Bereidt de fundering zo dat de bovenkant minstens 5 cm uit de grond steekt. Verzeker er U van dat er onder de vloer, voldoende luchtopeningen voor ventilatie+zijn.
Wij bevelen de volgende funderingsopties aan:
- Strip of spot fundering
Fundering van beton of voetpadtegels - Gegoten betonplaat
Bereidt de fundering zo voor dat de funderingsbalken aan elke Kant worden gestut met:tussenruimten.
niet groter dan 50 - 60~cm
Raadpleeg een bevoegt expert of alot de fundering voorbereiden door specialisten.
Het pakket bevat teven 2-3 gemerkte slagblokken (muurprofiel ongeveer 20-30 cm lang).
Alle hierboven vermelde details ZIJN NIET vermeld in de specificatielijst.
Op de tekeningen zijn de details gemarkeerd met een 3-cijferig nummer. De exacte positie van deze details met als derde karakter een "x" kan worden gezonden op de specificatielijst.
De basisstructuur van het tuinhuis要去 volledig vlak en waterpas zijn om de montage probleemloos te konnen UITvoeren.
OPGELET: een ander tuinhuis kan andere funderingseisen hebben - zie hiervoor de bijgevoegde tekening van de basisstructuur (in Technische specificaties)!
Plaats de geimpregneerde funderingsbalken, in overeenstemming met de tekening, op gelijke afstanden, op de voorbereide fundering. Controleer nogmaals of de balken waterpas en in een rechte hoek liggen alvorens ze vast te schroeven.
ADVIES: Het is aangeraden om tussen de fundering en de funderingsbalken een damperscherm teplaatsen waar dat het tuinhuis za beschermen gegen vocht en verval.
ADVIES: Om bescherming te verzekeren gegen wind en storm, is het aan te raden om de funderingsbalken aan de fundering vast te make. (hiervoor Aunt U bv. Metalen hoeken, ankers, enz.) gebruiken. De overeenkomstige materialen zijn nicht in het pakket inbegrepen!
Montage van de funderingsbalken:
Wanden :
Bij het monteren van de muren, is het belangrijk erop te letten dat:
De balken steeds met de tong maar boven worden gemonteerd!
U, indien nodig, de slagblokken en de hamer gebruikt! Sla nooit direct met de hamer op de tong!
Monteer de muren overeenkomstig de montageplannen (zie Technische specificaties).
Allereerst staat U de halveDICke planken van de voor- en achterwand en bevestigt U ze met schroeven aan de balken. Plaats daarna de planken van de zijwanden in hun positie. Let er hierbij op dat de eerste laag planken ongeveer 3-5 cmuitsterkt buiten de balken Dit resulteert in een drupkant en bescherming gegen vocht.

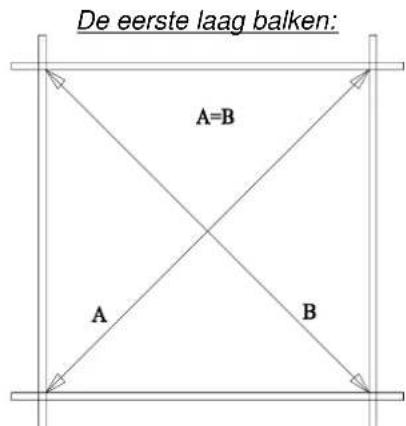

OPGELET: Meet na de eerste laag balken de diagonale lengten en hermonteer de balken indien nodig. Enkel wanneer de diagonalen even lang zichn is de basisstructuur rechthoekig en kunt U wederzijds de balken vasthechten.
Ga verd er met demontage van de muren door de muurbalken steig in elkaar te duwen. Gebruik, indien nodig, het slagblok en een hamer. Vergeet Niet tegelijkertijd met de montage van de deur en de
ramen te beginnen. U moet absolut met de montage van de deur beginnen na het leggen van de 5de of 6de laag balken.
Deurenraam
Deurkast:
Als het een dubbele deur is, is de deurkast geleverd in除去 stukken omwille van vervoereisen en U zaal moeten beginnen met ze te monteren.
Om dit te doeon,plaatst U de 4 delen van de kast samen en schroeft U ze aan mekaar.
Let erop dat het deel van de deurkast met de diepere inkening rechtop gemonteerd wordt. De laterale stijlen hebben hengsels en+zijn gespiegeld.
Het is aanbevolen om de deurbladen later te monteren.
Bij een enkele deur, worden de deurlijst en het blad reeds gemonteerd geleverd.

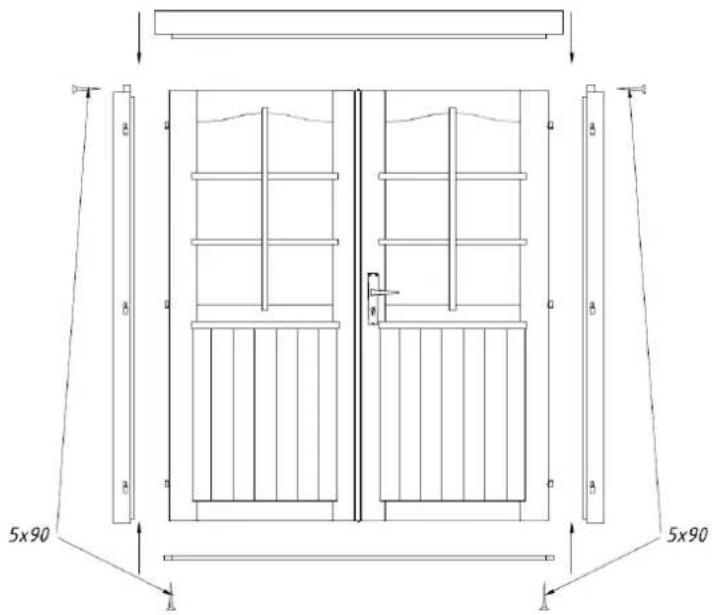

Deur montage:
de kader van de deur word in de
gevormde opening geplaatst en
krachtig tot op de onderste balk
geduwd. Bij een dubbele deur,
plaatst U nu de deurbladen aan de
hengsels. Bevestig het apart
verpakte slot samen met de klink
Deurkast montage (Enkel nodig bij een dubbele deurl):

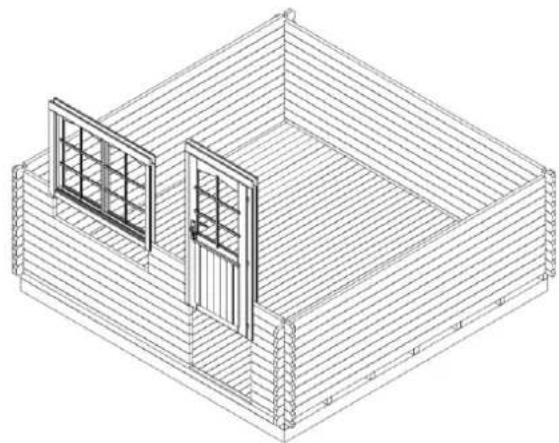

Raam montage:
Ga verder met de montage van de muren tot op de hoogte van de ramen. Het montageplan (zie Technische speificaties) geeft aan hoeveel balken er onder het raam zitten. Monteer het raam zoals de deur, druk, net als bij de deur, de raamkoijn krachtig in de raamopening tot op de ondergelegen balk., Zorg ervoor dat het raam Niet achechterstevoren (ondersteboven) is.
ADVIES: zorg er zeker voor dat de ramen en deuren maar de juiste richting opengaan. De deuren gaan steeds open van binnen maar buiten.. De draaibaar-kantelbare ramen openen maar buiten (de raamklinken zitten aan de binnenkant)
OPGELET: Het is nicht nodig om de deuren en ramen te bevestigen aan de muren! Als U dit wenst te doen, is het voldoende om ze te bevestigen met enkele schroeven in het onderste deel van de lijst want naarmate ze drogen zullen de balken beginnen te verzakken.
U kunt de uiteindelijke aanpassingen van de deuren en ramen pas 2-3 weken na de montage van het tuinhuisuitvoeren, wonneer het tuinhuis zich aangepast heeft aan de weersomstandigheden en de balken zich gezet hebben.

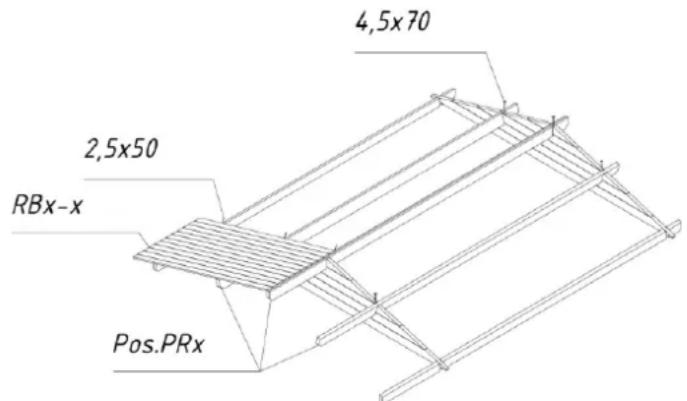

Topbalken
In de meeste gevalen, wordt de topbalk geleverd in een stuk (opgelet: in sommige tuinhuisopties, kan de topbalk bestaan uit meerere delen! In dit geval, zullen de delen moeten worden samengeschroefd alvorens andere acties te ondernemen). Na de montage van de的那一ste balken, plaatst U de topbalk op de voor- enchterwand en bevestig ze met schroeven.
De topbalken hebben inkepingen voor de spanten. De spanten hebben ook de overeenkomstige inkepingen, wat ervoor zorgt dat het dak vast en op de juisteplaats geplaatst worden.
Plaats nu de spanten in de corresponderende inkepingen van de topbalk.
Let erop dat de bovenste muurbalken, topbalken en spanten waterpas+zijn.
Na het aanpassen van de gordingen, worden deze van bovenaf aan de gevelpunt geschroefd.
OPGELET: Als de muurbalken Niet goed op elkaar, zonder openingsen, worden aangedrukt, is het möglichk dat de hoogste Niet opdezelfde hoogte zit met de topbalken. In dit geval dient U de muurbalken zover als nodig maar beneden te kloppen of de topbalk of zichmuur wat bijschaven.
Dak
Let er, vooraleer de dakpanelen teplaatsen, op dat het tuinhuis volledig vlak staat. Gebruik de waterpas om alle muren te controleren.
OPGELET: Gebruik bij hetplaatsen van het dak een stabiele ladder. Betreedt het dak zich want dit is enkel voorzien voor het dragen van een gelijkmatig verdelijkde last (sneeuw, wind, enz.), en zich voorplaatselijkke belasting!
Begin bij de montage van de dakpanelen aan de voorkant van het dak. Sla de individuèle borden Lichtjes gegen elkaar en vernagel ze zowel boven als onder aan de dakpanelen en aan de bovenste wandplanken.
OPGELET: Let erop dat de dakpanelen Niet te vast aan mekaar bevestigd worden, zo vermijdt U eventuele door vochtigkeit veroorzaakte zwellingen. Laat een tussenruimte van ong. 1 mm:tussen de panelen zodate het hout nog kan 'werken'.
- Let bij het het hele dak op dat de absolute parallelliteit van de drupkanten en op de gelijkblijvende oversteek en gelijkmatige opbouw op de eerste gordig. Gieveve dit met een koord te controeren of met de zijdelingse druppanelen die U ter controle plaatst.
- De dakpanelen要去en voor- en acteraan zorgvuldig aansluiten op de gordingen. Zonodig de的那一stde dakpanelen smaller zagen.
Wanner de dakpanelen geplaatst zijn, moet de roofing en daklijsten aangebracht worden.
Of de dakbedekking en -lijsten bij het pakket horen, verwijzen we waar de stuklijst.
Schroef eerst de dakrandversterkingen en -lijsten onder de uiteinden van de dakpanelen (indien meegeleverd). Breng daarna de roofing aan.
Montage van de daglijsten:

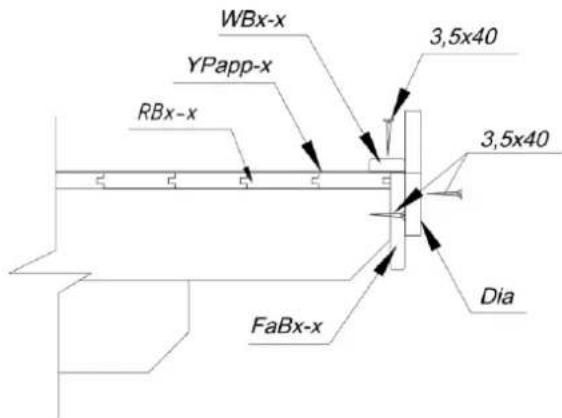

Roofing (indien meegeleverd)
Snijdt voor de dakbedekking banen van de meegeleverde roofing af, overeenkomstig de lenghte van het dak. Begin met het bevestige van het bitumenbanen aan de onderste zichde van het dak, waar bij U de banen in de lenghte van awhileaar voor legt. Laat de eerste baan zijdelings ca. 2-4 cm oversteken (drupkant). Bevestig de roofing met de bijgeleverde roofingnagels op ca. 15 cm afstand. Let er bij het aanbrengen van de volgende baan op dat deze de vorige minstens 10 cm overlapt.
Na het aanbrengen van de rooing volgt de montage van de windvangpanelen en het bevestigen van de sierlijsten aan de gordingen en bovenste wandbalken.
Montage van de windvangpanelen en de sierlijsten:
Vloer
De vloerpanelen können enkel geinstalleerd worden als het tuinhuis volledig gemonteerd is, zo vermijdt U onnodige bevuiing van de vloer.
Plaats de vloerdelen op de Basisstruur, tik zelicht gegen mekaar aan en vernagel ze krachtig met de funderingsbalken. Zaag, indien nodig, het LASTe vloerdeel op de geschikte bredte.
De LaTeX operatie is het aanpassen van de plinten om opengen tuussen muur en vloerden te bedekken. Zaag, indien nodig, de plinten op de gewenste lengte.
OPGELET: Afhankelijk van het klimaat op de tuinhuislocatie, können de vloerdelen zwellen of krimpen. Als de vloerdelen zeer droog zijn en het klimaat vochtig, zullen ze zeer gemakkelijk het voucht opslorpen. In dit geval, mogen de vloerdelen Niet te stevig vastgezetঃ om möglichke bolling te vermijden. Laat wat ruimte (1-2 mm)CUSSEN DE VLOERDENEVoor opzwelling. Als Uw klimaat
daarentegen warm en droog is, dan kurz U de vloerdelen stevig aandrukken odomat ze droger zullen worden en dan kunnen er openingen:tussen ontstaan.

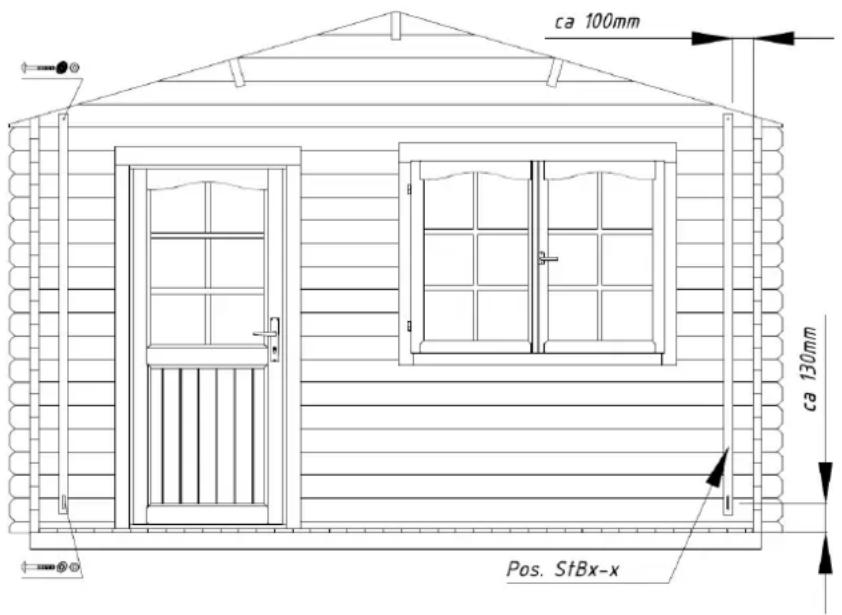

Stormankers (NB! Zijn in sommige pakketten Niet inbegrepen!)
Bevestig de storm ankers (indien inbegrepen in het geleverde pakket) aan de binnenzijde van de voor- (2 stuks) en de achtergevel (2 stuks) met de bijgeleverde bouten. Het is belangrijk dat de balken op voorhand doorboord zichn. Houdt de afstandendie op de tekening zichn geveven aan zodate er geen problemen ontstaan met het hout tengevolge van uitzetten of krimpen van het hout.
ADVIES: Let erop dat de stormankers verbonden zijn met de topbalk en met het midden van de eerste muurbalk van volle lenghte onderaan. Kort, indien nodig, de bovenste uiteinden van de latten in.
Draai de schroeven nicht te vast, zodate het hout verder kan uitzetten en krimpen.
Na het tuinhuis te hebben gemonteerd, past U best de toevoegingen aan, zodat de muurbalken zich konnenzetten.
Installatie van de stormankers:
Algemeen advies:
Probleem: Er onstaan openings tussen de muurbalken
Oorzaak: Er zich bijkomende details aan het tuinhuis bevestigd die Niet toelaten dat het hout uitzet of krimpt.
oplossing: Als de deur/raam verschroefd/vernageld is aan de muurbalken, verwijder dan deze schroeven/nagels;
Als het stormanker te vast is aangeschroefd, verliest het+zijn hechtig;
Als (regenwater) buizen aan de muur zich geinstalleerd, maar dan hun bevestigingen losser.
Probleem: De deuren en ramen kemen klem te zitten.
Oorzaak: Het tuinhuis/De fundering heft zich gezet.
Oplossing: Controller of het tuinhuis vlak staat. Vlak de funderingsbalkenen de murenuit.
Oorzaak: De deuren en ramen zich uitgezet door vochtigheid.
Oplossing: Pas de deur-en raamhengsels aan; Schaaf, indien nodig de deur en raam smaller.
