BRUKSANVISNING HGE 3660 Battery Set Kärcher

Miljobeskyttelse 103

Tilbehør ogreservede 104

Leveringsomfang. 104

Pleje og vedligeholdelse 105

Hjaelp ved fejl 106

Garanti 106

Tekniske data 106

Vibrationsværdi 106

EU-overensstemmelseserklaering 106

ulykkesforebyggelsesforskrifter overholds.

Faregrader

△FARE

eden motor til at skare storre grene eller kviste.

Sikker transport og opbevaring

Tilbehør og reservedele

Skader på apparat og batteri

Fare for kvaestelser og beskadigelse

Pleje og vedligeholdelse

△FORSIGTIG

Ukontrolleret start

Snitsar

For at opretholde knivkvaliteten bør knivklingerne smøres med olie after hver anvendelse.

Obs

Forskriftsmessig bruk 1 1

Miljøvern 115

Tilbehør ogreservedeler 115

Leveringsomfang. 115

Sikkerhetsinnretninger 1 1

Symboler pa apparatet. 115

Beskrivelse av apparatet. 115

Igangsetting. 116

Bettjing 116

Transport 116

Lagring 116

Pleie og vedlikehold 116

folge sikkerhetsvensingene, den originale bruksanvisingen, de vedlagte sikkerhetsvensingene for batteripakken og

den vedlagte originale bruksanvisningen for batteripakken/ standardladeren. Følg anvisingene. Oppbevar heftene til senere bruk eller for annen eier. I tillegg til instruksene i dettebruksanvisningen på du ta hensyn til de generelle forskrifter vedrørende sikkerhet og forebygging av ulykker.

Risikonivå

△FARE

• Anvisning om en umiddelbar truende fare som kan före til store persanskader eller til død.

ADVARSEL

• Anvisining om en mulig farlig situasjon som kan fore til store personskader aller til død.

5 FORSIKTIG

• Anvisining om en mulig farlig situasjon som kan.fore til mindre personskader.

OBS

• Anvisning om en mulig farlig situasjon som kan føre til materielle skader.

Supplerende tilppe sikkerhetsanvisingene ma de landsspesifikke sikkerhets- og

utdannelsefsorskiftene, for eksempel fra myndigheter, fagforeninger erler sosiale instanser, folges. Bruken av apparatet kan vare tidsbegrenset gjennom lokale forskrifter (dags-ller arstid). Folg de lokale forskiftene.

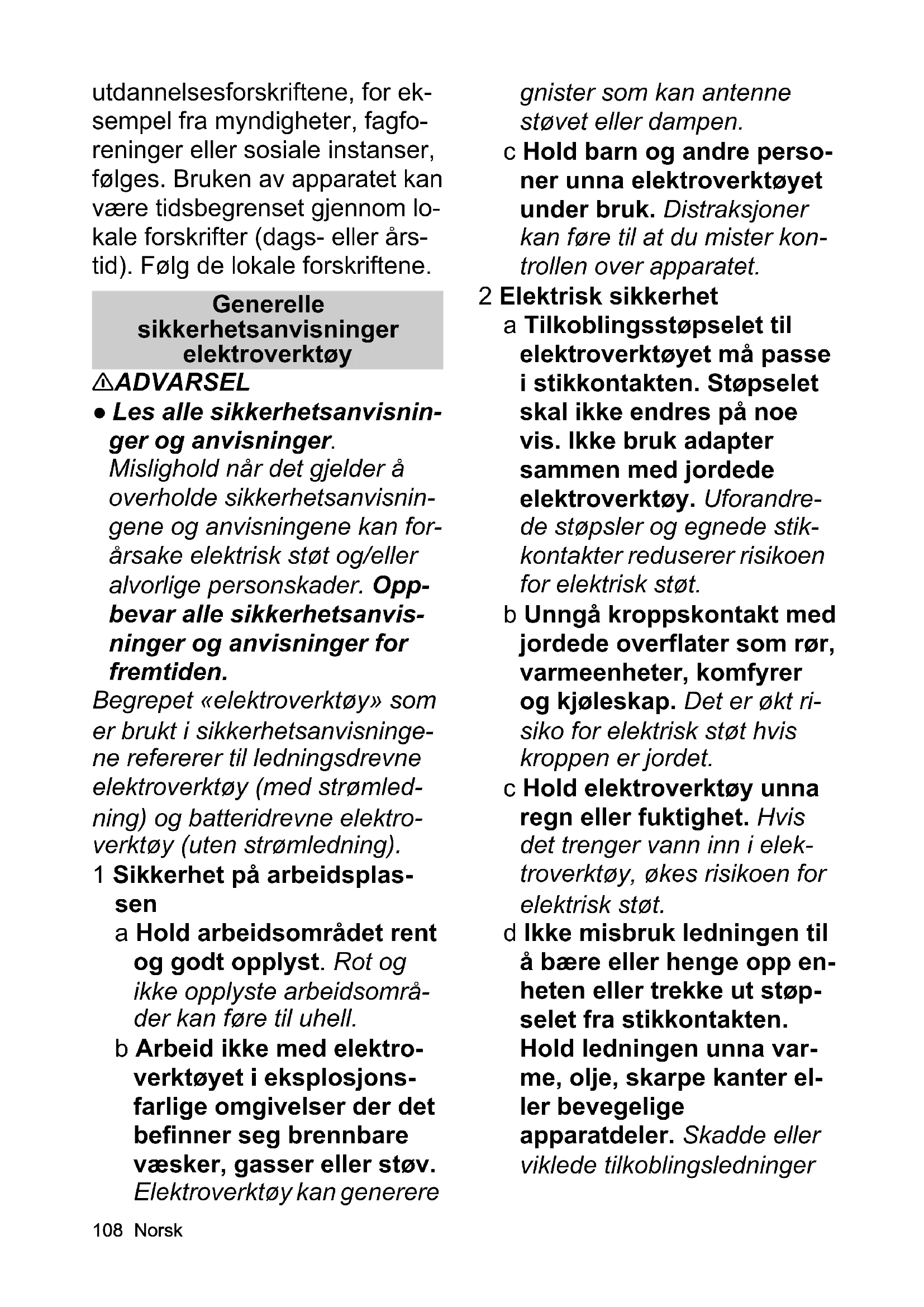

Generelle sikkerhetsanvisninger elektroverktøy

ADVARSEL

• Les alle sikkerhetsanvisninger og anvisninger.

Mislighold när det gjelder Å overholde sikkerhetsanvisningene og anvisningene kan forårsake elektrisk støt og/eller alvorlige personskader. Oppbevar alle sikkerhetsanvisninger og anvisninger for fremtiden.

Begrepet «elektroverktøy» som er brukt i sikkerhetsanvisningarene refererer til ledningsdrevne elektroverktøy (med strømledning) og batteridrevne elektroverktøy (uten strømledning).

1 Sikkerhet på arbeidsplassen

a Hold arbeidsområdet rent og godt opplyst. Rot og ikke opplyste arbeidsområder kan.fore til uhell.
b Arbeid ikke med elektrøverktøyet i eksplosjons-farlige omgivelser der detbefinner seg brenbarevæsker, gasser aller støv. Elektroverktøy kan generere

gnister som kan antennestovetller dampen.

c Hold barn og andre personer unna elektroverktøyet under bruk. Distraksjoner kan.fore til at du mister kon-trollen over apparatet.

2 Elektrisk sikkerhet

a Tilkoblingsstøpselet til elektroverktøyet på passer i stikkontakten. Støpselet skal ikke endres på=noe vis. IkkeBruk adapter samaen med jorde de elektroverktøy. Uforandre de støpsler og egnede stikkontakter reduserer risikoen for elektrisk støt.
b Unngå kroppskontakt med jordede overflater som rør, varmeenheter, komfyrer og kjøleskap. Det er økt risiko for elektrisk støt hvis kroppen er jordet.
c Hold elektroverktøy unna regn eller fuktighet. Hvis det trenger vann inn i elek-troverktøy, økes risikoen for elektrisk støt.
d Ikke misbruk ledningen til Å bære eller henge opp enheden eller trenkke ut stopselet fra stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller bevegelige apparatdeler. Skadde ellerviklede tilkoblingsledninger

ker risikoen for elektrisk stot.

e Hvis du arbeider med elek- troverktoy utendors, ma du kun bruke skjoteledninger som er egnet for bruk utendors. Bruk av skjoteledninger egnet for bruk utendors reduserer risikoen for elektrisk stot.

f Hvis det ikke kan unngås at elektroverktøyet brukes i fuktige omgivelser, på du bruke en jordfeilbryter. Bruk av jordfeilbryter reduserer risikoen for elektrisk støt.

3 Personers sikkerhet

a Vær oppmerksom, følg med på hva du gjør, og vær fornuftig i arbeidet med et elektroverktøy. IkkeBruket elektroverktoy dersom du er trøtt eller pa-virket av narkotiske mid-ler, alkohol eller medikamente. Et øye-blikks uoppmerksomhet vedbruken av det elektroverktoy kan føre til alvorlige skader.

b Bruk personlig verneutstyr, og bruk alltid vernebriller. Bruk av personlig verneutstyr, som stovmaske, sklisikre sikkerhetssko, beskyttelseshjelm eller horselsvern, alt etter type bruk av elektroverktyet, reduserer risikoen for skader.

c Unngå utilsiktet igangsetting. Sørg for at elektroverktøyet er slätt av før du kobler det til strømforsyninger og/eller kobler til batteriet, tar det ut eller bærer det. Hvis du har fingeren på bryteren.nr du bærer elektroverktøyet uller det er koblet til strømforsyninger, kan det fore til ulykker.

d Fjern innstillingsverktoy eller skrujern for du slar pa elektroverktoyet. Et verktoy eller en nokkel som befinner seg i en roterende apparatdel, kan fore til persorskader.

e Unngå en unormal kroppsholdning. Sørg for Å stå sikkert og hold likevektentil enhver tid. Da kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

f Bruk egnede klær. Ikke bruk romslige klær ellersmykker. Hold hare, klær og hansker unna deler som beveger seg. Løstsittende klær, hansker, smykker ellerr langt hare kan trekkes inn av deler som beveger seg.

g Hvis det kan monteres støvavtrekk og -oppsam- lingsinnretninger, ma du pase at disse er koblet til og brukes riktig. Bruk av

stovavtrekk kan redusere farer fra stov.

4 Bruk og behandling av elek-troverktøy

a Ikke overbelast apparatet. Bruk riktig elektroverktøy for arbeidet. Med egnet elektroverktøy arbeider du bedre og sikrere i det angitte ytelsesområdet.
b Ikke bruk elektroverktøy med defekt bryter. Et elek-troverktøy som/DDKE longer kan slas paa erer av, er farlig og ma repareres.
c Trekk stopselet ut av stikkontakten og/eller fjernbatteriet for du foretar apparatinnstillinger, skiftertilbehorsdeler erler leggerbort apparatet. Disse forsiktighetstiltakene forbinder utilityktet oppstart avelektroverktyet.
d Oppbevar elektroverktøy som ikke er i bruk utenfor barns rekkevidde. Ikke la personer bruke apparatet hijs de ikke er kjent med det ellr her lest这部分 bruksanvisningen. Elektroverktøy er farlige hijs de brukes av uerfarne personer.
e Stell noye med elektroverktyet. Kontroller at bevegelige deler fungerer uten problemer og ikke sitter i klem, om deler er

brukket aller ødelagt, ellersa skadet at elektroverktoyets funksjon pavirkes.Fa skadde deler reparentfor apparatet brukes igjen. Mange ulykker skyldes darlig vedlikeholdt elektroverktoy.

f Hold kutteverktøy skarpe og rene. Godt pleide kutteverktøy med skarpe kuttekanter setter seg sjeldnere i klem og er lettere Å føre.
g Bruk elektroverktøy, tilbehør,Bruksverktøy osv.i henhold tilijke braus-anvisningen.Ta hensyn til arbeitsbetingelsene og oppgaven som skal utføres.Bruk av elektroverktoy til andre formal enn det de er tiltenkt,kan fore til farlige situasjoner.

5 Bruk og pleie av batteriet

a Batteriet skal kun lades med ladere som er godkjent av produsenten. La dere som ikke er egnet for tilsvarende batteri, kan fore til brann.
b Bruk apparatet kun med et egnet batteri. Bruk av andre batterier kan fore til personskader eller brann.
c När batteriet ikke er iBruk, ma det holds unna metalliske gjenstander som kontorstifter, mynter, nø- kler, spiker, skruer eller

andre små metallgjenstander som kan forårsakekortslutning. Kortsluttingkan fore til brann eller eksplosjon.

Under visse omstendigheter kan det lekke vaeske ut av batteriet. Unnga kontakt med donne vaesken. Hvis du kommer i kontakt med vaesken, ma du skyllegrundig med vann. Hvis du fär vaesken i øynene, ma du oppsoke lege umiddelbart. Batterivæske kan forårsake utslett og brannsrpaHUDen.

6 Service

a La elektroverktøyet kun bli reparert av kvalifiserte fagfolk og kun med origi-nale resvedeler. Da gar-ranteres det at sikkerhent til apparatet opprettholdes.

Hold kroppsdeler borte fra apparatet

• Hold alle kroppsdeler borte fra knivbladet. Ikke prov Å fjerne skjæremateriale fra en kniv i bevegelse eller Å holde materialet som skal kuttes fast. Fastklemt skjæremateriale skal kun fjernesningar apparatet er slätt av. Et uoppmerksomt øyeblikkningar du bruker hekksaksen kan fore til alvorlige personskader.

• Hekksaksen skal kun bæres etter handtaket.nr kniven er i ro. Ved transport eller oppbevaring av hekksaksen på alltid ta på beskyttelsendekslet. Forsiktig handtering av apparatet gjør faren for kuttskader mindre.

• Elektroverktøy skal bare holds i de isolerte gripeflatene, ettersom skjæreknivene kankommen i kontakt med skjulte strømledninger. Dersom knivbladetkommen i kontakt med en strømførende ledning kan apparatdelene bilsatt under spenning og det kan føre til elektrisk støt.
• Hold deg unna ledninger og kabler i arbeidsområdet under drift. Under drift kan ledninger og kabler hekte seg i skjærekniven og kappes.

Sikker drift

△FARE

• Du må aldri bruke apparatet när personer, særlig barn eller dyr, befindner seg nærmere enn 15 m fra apparatet. Det er fare for at kniven kan slynge ut gjenstander.
• Fare for alvorlige personskader nær gjenstander slynges ut av kniven eller ledninger erller snorer vikles inn i klippeverktøyet. Arbeidsområdet skal kontrolleres nøye med hensyn til gjenstander som steiner,

kvister, metall, ledninger, knokler eller leketøy. Disse skal fjernes.

ADVARSEL

Barn og ungodom ma ikke bru-ke apparatet.
- Apparatet skal ikke brukes av personer med innskrenkede fysisiske, sensoriske eller intellektuelle evner uller personer som mangler erfaring og / kunnskap.
- Hold barn og andre personer borte fra arbeidsområdet nár du bruker apparatet.
Du trenger vindret sikt over arbeidsområdet for a gjenkjenne mulige farer. Bruk apparatet kun ved god belysning.
- Ikke bruk apparatet i nærheten av stolper, gjerder, bygninger erler andre ubevegelige gjenstander.
- Slå av motoren, fjern batteriet og sørg for at alle bevegelige deler har stanset helt:
for du stiller inn arbeidsposisjonen til skjæreverket.
- før du rengjør apparatet eller fjerner en blokkering.
for du lar apparatet ligge utent tilsyn.
for du skifter tilbehorsdeler.
- Fare for kutt- og klemskader. Unngå kontakt med skjæverktøyene. Ikke stikk fingre og hender mellom skjæverktøyne aller i en posisjon der de kan bli kuttet eller klemt.

• Fare for personskader. Ikke foreta noen endringer på apparatet.
• Sørg for at alle verneinnretninger, guardrails og handtak ergodt og riktig festet.

△FORSIKTIG

• Bruk vernebriller og hørsvern.
  Horselsvern kan begrense din evne til a hore varselslyder, vær derfor oppmerksom pa mulige farer i nærhen av arbeidsområdet.
• Bruk hjelm ved arbeid i omrader der det er fare for fallende gjenstander.
• Fare for personskader på skarpe skjæverktøy. Bruk sklisikre og slitesterke vernehansker ved handtering av skjæverktøyet.
• Fare for personskader ved bruk av løstsittende klær, løst hr erller smykker som kan sette seg fast i apparatets bevegelige deler. Hold klær og smykker unna maskinens bevegelige deler. Sett opp langt hr.
• Apparatet må ikke drives av personer som er påvirket av medikamenteer eller narkotika som innskrenker reaksjonsevnen. Bruk kun apparatet nagdu eruthvilt og frisk.
• Ikke bruk apparatet hvis det vibrerer uvanlig uller det gir fra seg uvanlige lyder.

Før bruk ma apparatet kontrolleres for skade og du ma kon-. troller at skruene er strammet pa kniven.
- Ikke bruk apparatet dersom det har falt ned, har vaert utsatt for slag ell er synlig skadet. Få skaden skikkelig reparer før du tar apparatet i bruk igjen.
- Ikke bruk apparatet på stiger eller ustabilt grunnnlag.
- Sørg for at skjæreverktøyene ikke kankommen ikontakt med noe før du starter apparatet.
- Fare for skade hvis knivene ligger fritt. Sett på knivbeskytelsen när du ikke bruker apparatet, selv i korte arbeidspauser.

OBS

• Ikke før apparatet gjennom tette busker med makt. Da kan skjaereverktøyene blblokkert og langsommere. Reduser arbeidshastigheten nrskjaereverktoyene er blokkert.
• Ikke skjær grener og kvister som helt klart er for store for ø paasse mellom skjærebladene. Bruk en hand- eller grensag uten motor for ø kutte grener og kvister.

Sikkert vedlikehold og pleie

ADVARSEL • Slå av motoren, fjern batteriet og sørg for at alle bevegelige deler har stanset helt:

• Fare for personskader på grunn av skarpe skjæverktøy. Vær ekstra nøye nár du fjerner eller setter på knivbeskyttelsen, eller rengjør og smører apparatet. - Sørg for at apparatet er i sikker stand ved Å regelmessig sjekke at bolter, muttere og skruer sitter godt fast. - Fjern smuss med en hard børste fra skjæverktøyene etter hv er bruk og påfor en egnet olje som rustbeskyttelse før du monterer knivbeskyttelsen igjen. Produnten anbefaler Å bruke en spray som rustbeskyttelse og til smøring. Spør kundeservice om en egnet spray. Du kan smøre skjæverktøyene på den beskrevne maten før hv er bruk.

FORSIKTIG Bruk kun tilbehør og reservationeler som produsenten har frigitt. Originalt tilbehør og originalreservationer gir garanti for sikker drift av apparatet uten funksjonsfeit.

OBS • Rengjør produit hetter haver bruk med en myk og tørr klut.

Merknad Service- og vedlikeholdsarbeid må bare utføres av tilsvarende kvalifisert og spesielt opplært fagpersonale. Vi anbefaler Å sendeproduktil reparasjon hos et autorisert servicesenter. Du har bare lov

til ä utføre innstillingene og reparasjonene som er beskrevet i dette bruksanvisningen. Ta kontakt med din autoriserte kundeservice for reparasjoner utover dette.

Sikker transport og lagring

ADVARSEL • Slå av apparatet, la det avkjoles og fjern batteriet før du lagrer ellertransporterer det.

△FORSIKTIG • For Å unngå ulykker og skader på apparatet kun Transporteres og lagres med installert knivbeskyttelse og fjernet batteri. • Fare for personskader og skader på apparatet. Sikre apparatet mot bevegelse eller fall under transport.

OBS · Fjern alle fremmedlegemer fra apparatet for du transporterer erler lagrer det. · Lagre apparatet pa et tort sted med god lufting og utilgengelig for barn.Hold apparatet unna stoffer med korroderende effekt, som hagekjemikalier. · Ikke lagre apparatet utendors.

Restfarer

ADVARSEL

• Selv om apparatet brukes som anvist, gjenstår visse restfarer. Følgende farer kan oppsta under bruk av apparatet:
  Alvorlige personskader på grunn av kontakt med skjæreverktøyene. Hold skjæreverktøyene unna kroppen og

underhoftehoyde.Bruk knivbeskyttelsen nár du ikke bruker apparatet, selv i korte arbeidspauser.

Vibrasjoner kan forarsake skader. Bruk riktig verktøy for hver type arbeid, anvend passende grep og begrens arbeidstiden og eksponderingen.
Stoy kan fore til horselskader. Bruk horselsvern og reduser belastningen.
- Skader på grunn av gjenstander som slynges ut.

Redusering av risiko

△FORSIKTIG

• Dersom apparatet brukes lenge kan det oppsta problemer med blodomlpet i hendene pga. vibrasjonene. En generell brukstid kan/DDKE fastsettes, da donne er avhengig av flere faktorer:
• Personlig anlegg til tatsächlig blodomlop (stadig kalde fingre, kribling i fingrene).
  Lav omgivelsestemperatur. Bruk varme hansker for a beskytte hendene.
• For fast grep reduserer sirkulasjonen.
  Uavbrutt arbeid er mer ugunstig enn arbeid med innlagte pauser. Ved regelmessig, vedvarende bruk av apparatet og gjentatt forekomst av symptomene,

som v.eks. Kribling i fingrene, bør du oppseke lege.

Forskriftsmessig bruk

△FARE

Ikke forskriftsmessig bruk

Livsfare pga. kuttskader

• Hekksaksen er kun ment for privat bruk.
• Hekksaksen er ment for arbeid utendørs.
• Av sikkerhetsarsaker ma hekksaksen alltid holdes sikkert med begge hender.
• Hekksaksen er bare egnet til klipping av planter, f.eks. hekker og busker.
• Hekksaksen må ikke brukes i våte omgivelseer eller narr det regner.
• Hekksaksen mä bare brukes i godt opplyste omgi- velser.
  Modifikasjoner og endringer som ikke er godkjent av produsenten, erøy sikkerhetsårsaker ikke tillatt.

All annen bruk, f.eks. klipping av gress, trær eller gre-ner, er forbudt. Brukeren er ansvarlig for farer som opp- star grunnet feil bruk.

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på miljøvennlig mæte.

Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og oft deler batterier, batteripakker aller olje. Disse kan utgjo re en potensiell fare for helse og miljø ved feil

bruk eller feil avfallsbehandling. Disse delene er imidler-tid ndvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i hushold-ningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under: www.kaercher.com/REACH

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale resededer, de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og resedeler finner du pa www.kaercher.com.

Leveringsomfang

Sikkerhetsinnretninger

FORSIKTIG

Manglende aller endre sikkerhetsinnretninger
Sikkerhetsinnretningene tjener til din egen sikkerhet.
Du ma aldri forandre aller omga sikkerhetsinnretninger.

Laseknapp

Laseknappen for apparatbryteren på det bakre handtaket gjør tohandsbetjeningen sikker. Laseknappen blokkerer apparatbryteren og forbinder at hekksaksen starter ukontrollert.

Knivbeskyttelese

Knivbeskyttelsen er en viktig component i sikkerhetsinnretningene pa hekksaksen. En skadet knivbeskyttelse ma ikke brukes longer og ma umiddelbart skiftes ut.

	Generelle varselstegt
	Les bruksanvisningen og alle sikkerhets-anvisingene før du tar iBrukprodukter.
	Bruk passende øye- og hørselsvern un- der arbeidet med apparatet.
	Fare for personskader. Ikke bører de skarpe skjæreverktøyene.
	Bruk sklisikre og slitesterke hansker ved arbeid med apparatet.
	Fare på grunn av gjenstander som slyn- ges ut. Hold tilskuere, særlig barn og kjæledyr, minst 15 m unna arbeidsområ- det.
	Ikke utsett apparatet for regn eller fuktige omgivelser.
	Hold apparatet alltid med begge hender.
93 dB	Det garanterte lydtrykknivået angitt på etiketten er på 93 dB.

Beskrivelse av apparatet

Iienne bruksanvisingen beskrives maksimalt utstyr. Alt etter modell kan det vare ulike leveringsomfang (se emballasjen).

Bilde, se grafikksider

Figur A

1Handtakbak
2Laseknapp apparatbryter
3aseknapphandtak
4Valgbryer hastighetsregulering
5 Handtak foran
⑥ Apparatbryter
7Handbeskyttelese
8 Hekkfeier
9Kniv

(10)Knivbeskyttermse
^11 Batteri Battery Power 36/25
12Hurtiglader Battery Power 36V
13Laseknapp batteri
14 Typeskilt

• optional

Batteripakke

Apparatet kan drives med en batteripakke 36V Kärcher Battery Power .

Igangsetting

ADVARSEL

Ukontrollert start

Livsfare pa grunn av kuttskader Ta batteriet ut av apparatet ved alle forberedende tiltak.

Sette inn batteriet

OBS

Skitne kontakter

Skader på apparatet og batteriet
Kontroller at batteriholderen og kontaktene er rene før batteriet settes inn. Rengjør om nedvendig.

Merknad

Bruk bare fulladede batterier.

Figur B

1. Skyy batteriet inn i holderen til det smekker horbart på plass.

Betjening

Det anbefales at personer som brukerprodukter forste gang, fär opplæring av en erfaren person og over på handtering og teknikker.

Grunnleggende betjening

1. Trykk på laseknappen for apparatbryteren. Figur D
2. Trykk pa apparatbryteren. Apparatet starter.
3. Slipp apparatusbryteren. Apparatet stopper.

1. Still inn onsket knivhastiget med valgbryteren.
   1= høy/normal hastiget
   2 = redusert hastiget

Arbeidsteknikker

Merknad

1. Utfør en sagebevegelse pa tykkere greiner, men ikke stikk den inn i planten.
2. Klipp busker og hekker nedenfra og opp.
3. Ved klipping av topper utfører du vide svingebeve-gelser samtidig som kniven holdes litt p skra.
4. For á klippe lave planter som for eksempel bunndekkende planter, holder du kniven vannrett.

Dreie pa handetak

For komfortabelt arbeid på loddrette flater, er det mulig à dtrie det bakre handtaket.

1. Trekk laseknappen for handtaket oppover. Figur G
2. Drei handtaket i onsket posisjon til du horer at det smekker i las.

Ta ut batteriet

ADVARSEL

Ukontrollert start

Fare for personskader

Ta batteriet ut av apparatet nar det ikke er i bruk, somt før reparasjons- og vedlikeholdsarbeid.

Figur H

1. Trykk laseknappen mot batteriet.
2. Trykk laseknappen inn.
3. Ta batteriet ut av apparatet.

Transport

△FORSIKTIG

Vedigineragingavvekten

Fare for personskader og materielle skader Ta hensyn til apparatets vekt under transport.

△FORSIKTIG

Ukontrollert start

Kuttskader

Ta batteriet ut av apparatet ffor transport.

Transporter hekksaksen kun med päsatt knivbeskyttelse.

Lagring

△FORSIKTIG

Ved ignoring av vekten

Fare for personskader og materielle skader Ta hensyn til apparatets vekt ved lagring.

△FORSIKTIG

Ukontrollert start

Kuttskader

Ta batteriet ut av apparatet ffor transport.

Lagre hekksaksen kun med päsatt knivbeskyttelse.

Apparatet skal kun lagres innendors.

Pleie og vedlikehold

△FORSIKTIG

Ukontrollert start

Kuttskader

Ta batteriet ut av apparatet for alt arbeid pa apparatet.

△FORSIKTIG

Fare for personskader på grunn av skarpe kniver

Bruk vernebriller og vernehansker ved alt arbeid på apparatet.

Rengjøring av apparatet

OBS

Feil rengjoring

Skade pà apparatet

Rengjør apparatet med en faktig klut.

Ikke bruk noen rengjøringsmidler som inneholder Iønsningsmidler.

Dypp aldri apparatet ned i vann.

Ikke renjør apparatet med slange-ller høytrykksvannstråle.

Figur I

1. La apparatet avkjoles.
2. Fjern planterester og smuss fra kniv og motorhus med en børste.
3. Rengjør ventilasjonsåpninger til apparatet med en børste.

Kontrollere skruforbindelsene på kniven

FORSIKTIG

Lose skruforbindelser

Kuttskader på grunn av ukontrollerte knivbevegelser Kontroller regelmessig at knivens skruforbindelser er stramme.

Figur J

1. Kontroller at skruene/mutrene sitter godt fast.
2. Trekk til skruer/mutre som har Iøsnet.

Olje knivbladene

For a beholde knivkvaliteten bør knivbladene oljes etter haver suk.

Merknad

1. Legg apparatet ned pa et jevnt underlag.
2. Pafor olje pa oversiden av knivbladene.

Slipe knivbladene

Merknad

Fjern sà lite materiale som mulig og behold den opprinnelige vinkelen pa tennene nár du filer.

△FORSIKTIG

Skarp kniv

Kuttskader

Nár du sliper knivbladene má du bruke vernehansker.

1. Fest kniven i en skruestikke
2. Slip den tilgengelige sider av tennene med en fil.
3. Skyy kniven forsiktig videre for hand til de uslipte tennene blir tilgengelige.
4. Slip den tilgengelige sider på alle tennene med en fil.

Bistand ved feil

Feil har oftest enkle arsaker som du selv kan utbedre ved hjelp av fologende oversikt. I tvilstifeller, aller ved driftsforstyrrelser som ikke er nevnt her, kan du kontakte vär autoriserte kundeservice.

Feil Årsak Utbedring
Apparatet starter ikke	Batteriet er/DDs katt riktig inn.	● Skyv batteriet inn i holderen til det klikker på plass.
	Batteriet er tomt. ● Lad opp batteriet.
	Batteriet er defekt. ● Skift ut batteriet.
Apparatet stopper under drift	Kniven er blokkert av skjæremateriale.	● Fjern planterester fra kniven.
	Batteriet er overopphetet ● Avbryt arbeidet og vent til batteritempera-turen er i normalområdet.
	Motoren er overopphetet	● Avbryt arbeidet og la motoren avkjøles.

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i garantitiden dersomppe kan fores tilbake til material-ller produksjonsfeit. Ved behov for garantireparasjoner, vennligst henvend deg med kjopskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. (Se adressé på baksiden)

Tekniske data

Effektspesifikasjoner apparat
Driftsspenning	V	36
Tomgangsturtall (innstilling nor-mal)	/min	350-1240 ± 10%
Diameter skjærmaterialie (maks.) mm	26
Registrende verdier iht. NEK EN 60745 -1, NEK EN 60745-2-15
Lydtrykknivå LpA	dB(A) 78,1
Usikkerhet KpA	dB(A) 3,4
Lydeffektnivå LWA + usikkerhet KWA	dB(A) 93
Händ-arm-vibrasjonsverdi fremrehandtak	m/s2	0,3
Händ-arm-vibrasjonsverdi bakrehändtak	m/s2	0,3
Usikkerhet K	m/s2	1,5
Mål og vekt
Klippelengde	mm	600
Vekt (uten batteripakke)	kg	3,45

Med forbehold om tekniske endringer.

Vibrasjonsverdi

ADVARSEL

Den angitte vibrasjonsverdien ble malt med en standard testmetode og kan brukes til sammenligning av apparatene.

Den angitte vibrasjonsverdien kan brukes i en forelopig evaluering av belastningen.

Avhengig av types og maten apparatet brukes pa, kan vibrasjonsutslippet under bruk av apparatet avvike fra den angitte totalverdien.

Apparater med hand-arm vibrasjonsverdi >2,5m/s^2 (se kapittel Tekniske data i driftsveiledningen)

FORSIKTIG · Hvis apparatet brukes i flere timer kan det fore til at en foler seg vissen. · Bruk varme hansker for a beskytte hendene. · Ta pause regelmessig.

EU-samsvarserklæring

Vi erklærer herved at maskinen beskrevet nedenfor pa grunn av design og konstruksjon, somi versjonen som vi har markedsfort, oppfyller de relevante grunnleggende helse- og sikkerhetskravene i EU-direktivene.

Endringer på maskinen uten avtale med oss, gjør at\ denne erklæringen blir ugyldig.

Produkt: Hekksaks

2000/14/EF og endret gjennom 2005/88/EF: Vedlegg V

Lydeffektniva dB(A)

Malt:89.1

Garantert:93

Undertegnede handler på vegne av og med fullmakt fra styret.

H.Jenner

Dokumentasjonsfullmektig: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Str. 28 - 40

Rengöring av maskinen

OBSERVERA

Felaktig rengöring

Skador pa maskinen

Slipning av knivbladen

Hanvisning
