BRUKSANVISNING Cool 9 Connected WILFA

• Les denne bruksanvisningen nøye før du bruker apparatet, og ta vare på den til senere bruk. Den er også tilgjengelig på nettstedet vårt: wilfa.no.

• Produktet kan brukes av barn fra 8 år og oppover, samt personer med nedsatte fysiske, sansemessige eller mentale evner, eller mangel på erfaring og kunnskap, hvis de er under tilsyn eller har fått anvisninger om sikker bruk av produktet og er klar over farene forbundet med bruken.

• Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn. Ikke la barn leke med apparatet.

• Kontrollere om strømnettet ditt samsvarer med spesikasjonene på navnplaten.

• Før rengjøring eller vedlikehold av klimaanlegget, må du slå den av og trekke støpslet ut av kontakten.

• Sørg for at strømledningen ikke trykkes mot hard gjenstand.

• Ikke dra i strømledningen for å få den ut av stikkontakten eller ytte på klimaanlegget.

• Ikke sett i eller trekk ut støpselet med våte hender.

• Hvis det oppstår en uvanlig situasjon (f.eks., brent lukt), må du koble apparatet fra strømforsyningen umiddelbart og deretter kontakte din lokale forhandler.

• Når luftavfukteren ikke er i bruk, skal den slås av og man skal trekke ut støpselet eller koble fra strømforsyningen.

• Ikke bruk varmeapparater i nærheten av klimaanlegget.

• Ikke bruk klimaanlegget på bade- eller vaskerom.

• La klimaanlegget stå langt fra brannkilder og brannbare og eksplosive ting.

• Barn og psykisk funksjonshemmede må ikke bruke enheten uten tilsyn.

• Ikke stikk ting inn i klimaanlegget.

• Skjøteledninger skal ikke brukes.

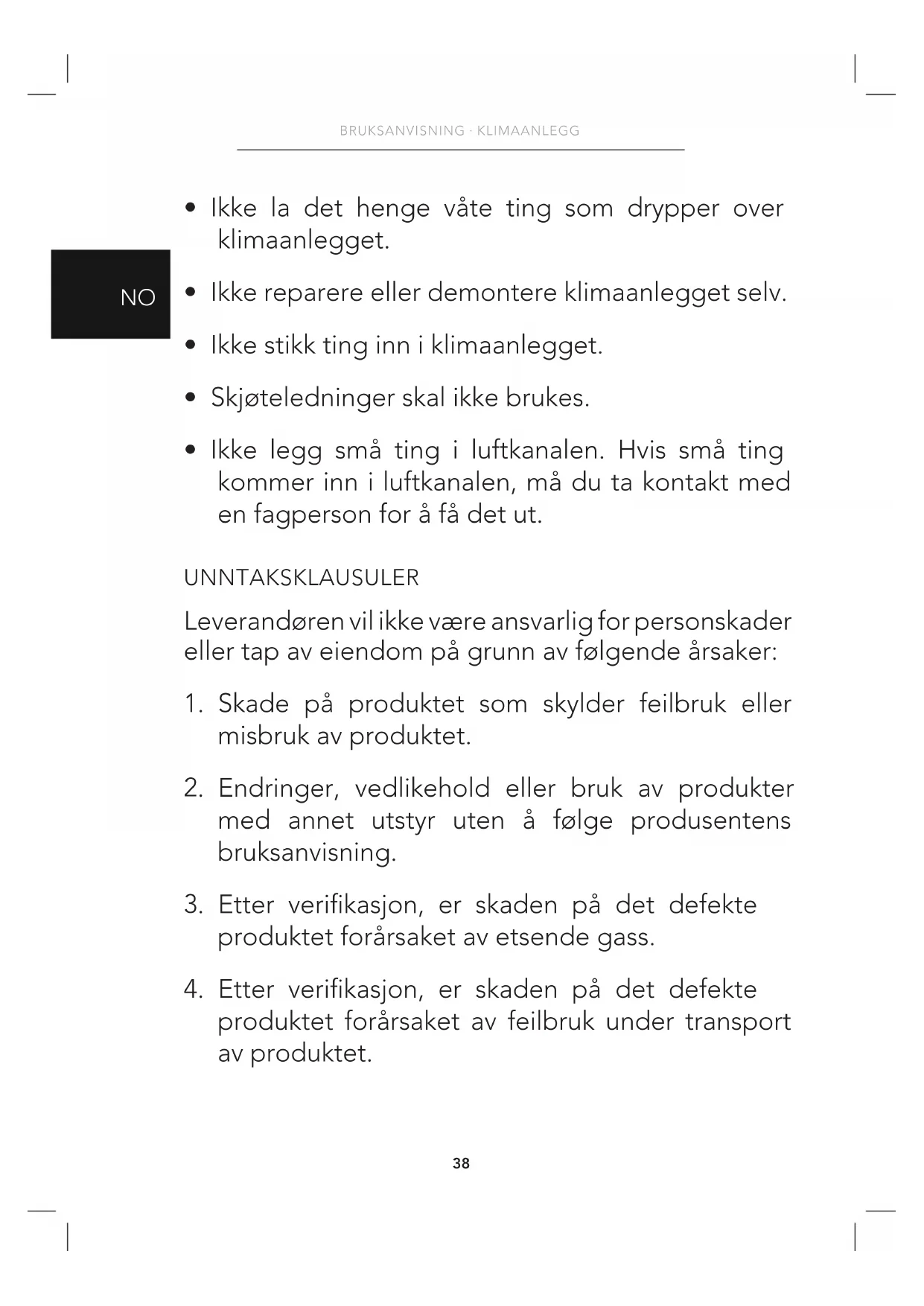

2. Endringer, vedlikehold eller bruk av produkter

med annet utstyr uten å følge produsentens bruksanvisning.

3. Etter verikasjon, er skaden på det defekte

produktet forårsaket av etsende gass.

4. Etter verikasjon, er skaden på det defekte

5. Bruk, reparasjon og vedlikehold av enheten uten

å ta hensyn til det som står i bruksanvisningen eller relevante regelverk.

6. Etter verikasjon, er problemet eller tvisten

forårsaket av kvalitetspesikasjonene eller komponenter ytelse og komponenter som er produsert av andre produsenter.

• Sammenlignet med vanlige kjølemidler, påvirkes ikke ozonlaget av R290. Drivhuseffekt er også mindre. R290 har meget gode termodynamiske egenskaper for høy energieffektivitet. Dermed trenger enheten ikke å fylles så ofte.40

• Se navnplaten for tillatt mengde av R290. ADVARSEL

• Apparatet er fylt med den brennbare gassen R290.

• Apparatet må installeres, brukes og lagres på et rom med et gulvareal som er større enn 11 m

• Apparatet skal oppbevares i et rom uten tennkilder i kontinuerlig drift (for eksempel: åpne ammer, gassapparat eller elektrisk varmeapparat).

• Apparatet skal oppbevares i et godt ventilert område som spesisert for bruk.

• Apparatet må lagres for å forhindre mekaniske skader.

• Kanaler koblet til apparatet må ikke inneholde en tennkilde.

• Hold alle nødvendige ventilasjonsåpninger fri for hindringer.

• Ikke punkter eller brenn.

• Vær oppmerksom på at kjølemedier ikke nødvendigvis lukter.

• Må ikke brukes til å akselerere avriming eller rengjøring utenom det som anbefales av produsenten.41

• Service må kun utføres som anbefalt av produsenten.

• Hvis det blir nødvendig å reparere apparatet, må du kontakte det nærmeste autoriserte verkstedet.

• Alle reparasjoner som uføres av ikke-kvalisert personell kan være farlig.

• Nasjonale og internasjonale regler for behandling av gass må overholdes. DRIFTSMILJØ

• Klimaanlegget må brukes innenfor temperatur- området: 16 °C ~ 35 °C.

• Apparatet er bare beregnet for innendørs bruk.

• Klimaanlegget skal ikke brukes i et fuktig miljø.

• Hold luftinntaket og luftuttaket rent, uten hindringer.42

• Lukk dører og vinduer under drift for å forbedre kjøleeffekten.

• Sett klimaanlegget på et jevnt og att underlag for å unngå støy og vibrasjoner.

• Dette klimaanlegget er utstyrt med hjul. Hjulene skal gli på et jevnt og att underlag.

• Sørg for at klimaanlegget står rett og at det ikke er fare for at det velter. Hvis du oppdager noe unormalt, må du koble fra strømmen umiddelbart og kontakte forhandleren.

• Unngå direkte sollys.43

- Hold de horisontale spjeldene som vist i illustrasjonen og juster luftstrømretningen. - Ikke juster de horisontale spjeldene til laveste eller høyeste posisjon i COOL- eller DRY-modus når viftehastigheten er stilt for lavt over lengre tid. Det kan føre til kondens på spjeldene.

2. Høyre/venstre luftstrømretning. Hold det vertikale spjeldet som vist i

illustrasjonen og juster luftstrømretningen. Forsiktig:

• Ikke juster de vertikale spjeldene helt til høyre eller venstre i COOL- eller DRY-modus når viftehastigheten er stilt for lavt over lengre tid. Det kan føre til kondens på spjeldene. DRIFTSTEST

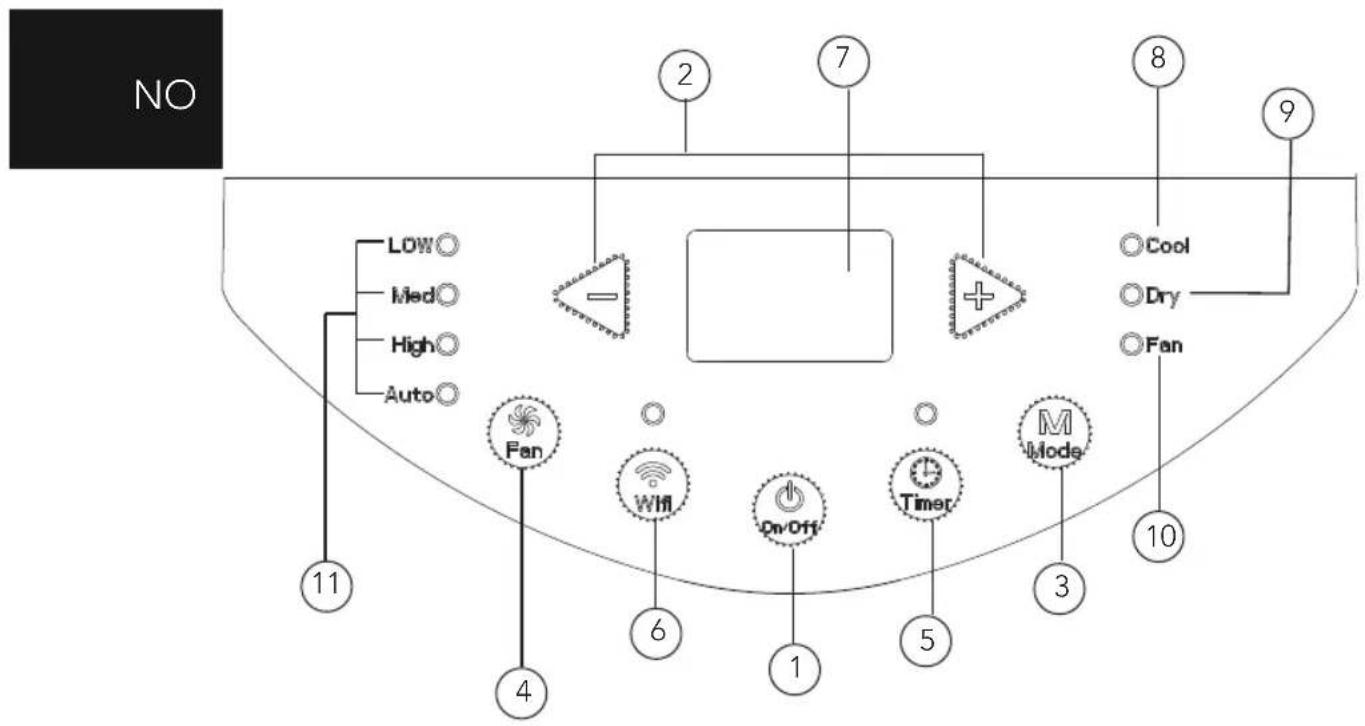

• Trykk på av/på-knappen på fjernkontrollen for å starte enheten.

• Trykk på modusknappen for å velge auto-, kjøle-, tørke- eller viftefunksjon, og kontroller om enheten fungerer normalt.

• Hvis omgivelsestemperaturen er under 16 °C, kan ikke enheten brukes i kjølemodus.46

• Cool: I denne modusen lyser indikatoren for kjølemodus. Displayet viser innstilt temperatur. Temperaturområdet er 16–30 grader Celsius.

• Trykk på timerknappen for å gå til timermodus.

• I denne modusen trykker du på knappene +/- for å justere timeren.

• Tiden økes eller reduseres med 1/2 time ved å trykke på +/ - innen 10 timer. Etter 10 timer, vil tiden økes eller reduseres med én time når du trykker på +/-. Når tiden er stilt inn, vises temperaturen hvis det ikke trykkes på en knapp innen fem sekunder. Hvis timerfunksjonen er startet, vil den øvre indikatoren beholde displaystatusen. I timermodus trykker du på timerknappen igjen for å avbryte timermodusen. 6 WiFi-knapp

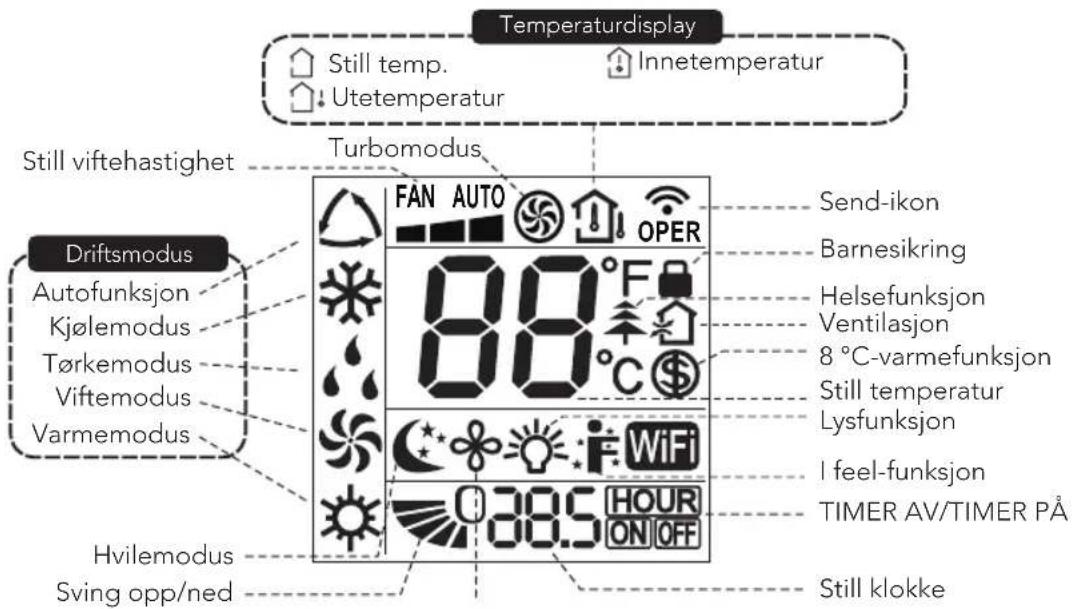

• Trykk på WiFi-knappen for å slå på WiFi-funksjonen. Ikonet «Wi-Fi» vises på fjernkontrollen: Hold inne "WiFi"-knappen i fem sekunder for å slå av Wi-Fi, og ikonet «Wi-Fi» forsvinner.

4. Svingknapp (ikke tilgjengelig)

8. Helseknapp (ikke tilgjengelig)

Trykk på denne knappen for å slå på enheten. Trykk på denne knappen igjen for å slå av enheten. 2 Modusknapp Trykk på denne knappen og modusen vil sirkulere i henhold til sekvensen nedenfor: Auto -> Cool -> Dry-> Fan-> Heat

• Auto: I Auto vil enheten automatisk justere innstillingene. Innstilt temperatur kan ikke endres.

• Cool: I denne modusen kjører klimaanlegget i kjølemodus. Kjøleindikatoren slås på. Trykk på «Fan Speed»-knappen for å justere viftehastigheten.

• Dry: I denne modusen kjører enheten med lav viftehastighet for avfukting, og den tilhørende indikatoren er på. Viftehastigheten kan ikke justeres.

• Fan: I denne modusen vil ikke klimaanlegget kjøle eller varme, bare blåse. Vifteindikatoren slås på. Trykk på «Fan Speed»-knappen for å justere viftehastigheten.

• Heat: Ikke tilgjengelig50

• Slipp knappen når ønsket temperatur er nådd. Når du trykker på knappene +/-, økes eller reduseres tiden med 1/2 time. Hold inne +/- knappen, og klokkeslettet på displayet endres raskt. 4 Svingknapp Ikke tilgjengelig på denne enheten. 5 Vifteknapp Denne knappen stiller inn viftehastigheten. Sekvensen går fra auto, 1, 2, 3 og tilbake til auto. 6 Hvilemodusknapp Trykk på denne knappen for å slå på hvilemodus. Denne funksjonen opprettholder den mest komfortable temperaturen for deg. 7 Timerknapp

• Trykk på denne knappen én gang og HOUR ON (OFF) blinker.

• Trykk samtidig på +/- knappen for å justere timerinnstillingen (tiden endres raskt hvis du holder inne +/- knappen). Tidsområdet er 1/2~24 timer.

• Trykk på denne knappen en gang til for å bekrefte timerinnstillingen og HOUR ON (OFF) vil slutte å blinke. Hvis de blinker, men du ikke har trykket på timerknappen, stopper timerstatusen etter fem sekunder. Hvis tiden er bekreftet, trykker du på denne knappen igjen for å avbryte timermodusen. 8 Helseknapp Ikke tilgjengelig på denne enheten. 9 WiFi-knapp

• Trykk på WiFi-knappen for å slå på WiFi-funksjonen. Ikonet «Wi-Fi» vises på fjernkontrollen: Hold inne "WiFi"-knappen i fem sekunder for å slå av Wi-Fi, og ikonet «Wi-Fi» forsvinner.

• Omstillingsfunksjon for temperaturvisning: I OFF-stilling trykker du på knappene «-» og «MODE» samtidig for å skifte mellom temperaturvisning i °C og °F.

• Lysfunksjon: I av- eller påmodus, kan du holde knappene «+» og «FAN» inne samtidig for å slå lampen av eller på og sende koden. Lampen slås på som standard.

2. Bytt ut to (AAA 1,5 V) batterier og kontroller at +/- polene peker riktig vei.

3. Sett dekselet på plass igjen.

• Avstanden mellom signalsenderen og mottakervinduet må ikke være mer enn 8 meter, og uten hindringer.

• Signalet kan lett bli forstyrret i rom med lysrør eller trådløse telefoner. Fjernkontrollen skal brukes nær klimaanlegget.

• Bruk alltid batterier av samme type.

• Slå av klimaanlegget og trekk ut støpselet før rengjøring. Hvis ikke kan det føre til elektrisk støt.

• Klimaanlegget må ikke vaskes med vann. Hvis ikke kan det føre til elektrisk støt.

• Ikke bruk yktige væsker (slik som tynner eller gass) ved rengjøring av klimaanlegget. Ellers kan klimaanlegget bli skadet.

• Ikke sprut vann eller annen væske inn i klimaanlegget, da dette kan skade plastdelene og føre til elektrisk støt.

Bruk et mykt håndkle til å tørke av støv på kabinettet. Hvis kabinettet er svært skitten (f.eks. fett), må du bruke et pH-nøytral rengjøringsmiddel til å tørke av den.

Bruk rengjøringsmiddel eller en myk børste til å rengjøre den.

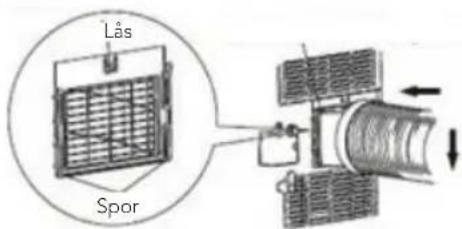

– Trykk på låsen som vist i illustrasjonen, og ta deretter ut lteret 1. – Trekk ut lteret 2.

– Bruk rengjøringsmiddel eller vann til å rengjøre lteret. Hvis lteret er svært skittent (f.eks. fett), bruker du varmt vann 40 °C blandet med et pH-nøytralt rengjøringsmiddel for å rengjøre det, og lar det tørke på et skyggefullt sted.

3. Sette inn lteret.

– Når lteret er rengjort og tørket, setter du det på plass igjen. OBS!

• Filteret skal rengjøres hver tredje måned. Hvis det på mye støv der klimaanlegget står, kan det være nødvendig å rengjøre lteret oftere.

Fjern varmeutløpsrøret fra klimaanlegget, rengjør og tørk det, og monter det på nytt. (For installasjon og demontering, se «Installasjon og demontering av varmeutløpsrør»).53

1. Kontroller om luftinntakene og luftuttakene er blokkert.

2. Kontroller om støpselet og stikkontakten er i god stand.

6. Undersøk om varmeutløpsrøret er skadet.

2. Rengjør lteret og kabinettet.

3. Fjern støv og andre urenheter fra klimaanlegget.

4. Fjern vannsamling i understellet (se «Dreneringsmetode» for mer informasjon).

5. Undersøk om vindusbraketten er skadet. Hvis skadet/rustet, ta kontakt med

forhandleren. LANGVARIG OPPBEVARING Hvis du ikke bruker klimaanlegget på lang tid, bør du vedlikeholde det på følgende måte for å opprettholde god ytelse:

• Pass på at det ikke er vannansamling i understellet, og at varmeutløpsrøret er demontert.

• Trekk ut støpselet og vikle strømledningen.

• Rengjør klimaanlegget og pakk det godt inn for å beskytte mot støv.

• Deler av gaveemballasjen blir resirkulert. Brukere rådes til å følge lokale lover og regler eller ta kontakt den lokale gjenvinningsstasjonen for ytterligere veiledning.

Klimaanlegget kan ikke motta signaler fra fjernkontrollen eller fjernkontrollen fungerer ikke. Blir normal drift avbrutt av hendelser som statisk trykk, ustabil spenning? Er fjernkontrollen innenfor rekkevidde? Blokkerer fysiske hindringer fri sikt mellom fjernkontrollen og enheten? Er fjernkontrollens følsomhet lav? Er det et lysrør i rommet? Trekk ut støpselet. Sett inn støpselet igjen etter ca. tre minutter og slå på enheten. Fjernkontrollen har en rekke vidde på 8 m. Denne rekkevidden må ikke overskrides. Fjern hindringene. Undersøk batteriene i fjernkontrollen. Bytt batteriene hvis det er lite strøm igjen. Bruk fjernkontrollen nær klimaanlegget. Slå av lysrøret og prøv igjen. Ingen luft blåses ut av klimaanlegget. Er luftuttaket eller -inntaket blokkert? Er lteret skittent? Fjern hindringene. Rengjør ltrene. Valgt temperatur kan ikke justeres. Står enheten i automodus eller er barnesikringen aktivert? Er romtemperaturen innenfor enhetens temperaturområde? Temperaturen kan ikke justeres i autofunksjon. Barnesikringen kan låses opp ved å trykke på

Temperaturområde: 16 °C–30 °C. Det lukter rart i rommet. Det er en luktkilde i rommet, for eksempel møbler, sigaretter osv. Fjern luktkilden. Rengjør lteret. Klimaanlegget avgir unormal lyd ved bruk. Ble enheten forstyrret av torden, radio osv? Slå av og på strømmen, og slå på enheten igjen.56

BRUKSANVISNING · KLIMAANLEGG Du kan høre en lyd av rennende vann. Ble enheten nettopp slått av eller på? Det høres en lyd fra kjølemiddelet i enheten. Dette er normalt. Det høres ut som noe går i stykker. Ble enheten nettopp slått av eller på? Varmeekspansjon eller -krymping av panelet på grunn av temperaturendring, kan føre til en friksjonslyd. Dette er normalt. FEILKODE Feilkode Problemløsning F0, F1, F2, F4 Ta kontakt med servicesenteret vårt. E8, H3 1. Kontroller om enheten er i et miljø med høy temperatur og høy luftfuktighet. Hvis omgivelsestemperaturen er for høy, slår du av enheten og slår den deretter på igjen etter at omgivelsestemperaturen faller til 35 °C.

2. Kontroller om kjøleelementet og kondensatoren er blokkert

av gjenstander. Hvis ja, fjern gjenstandene, slå av enheten og slå den på igjen.

2. Hvis H8 vedvarer, ta kontakt med servicesenteret vårt.

• Hvis noe av det følgende skulle skje, må du slå av klimaanlegget og umiddel- bart trekke ut støpselet fra stikkontakten, og deretter kontakte forhandleren. – Strømledningen er overopphetet eller skadet. – Klimaanlegget avgir unormal lyd ved bruk. – Luktkilde. – Vannkilde.

• Ikke reparer klimaanlegget selv.

• Hvis klimaanlegget brukes under unormale forhold, kan dette føre til funks- jonsfeil, elektrisk støt eller brannfare.57

• Vær forsiktig under installasjon og vedlikehold. Unngå feil bruk for å hindre elektrisk støt, ulykker og andre ulykker.

yktige, luftbårne partikler.

2. Steder med høyfrekvente enheter (som sveiseapparat, medisinsk utstyr).

5. Steder med svovelholdig gass.

6. Andre steder med spesielle omstendigheter.

7. Det er ikke tillatt å installere enheten på ustabile eller bevegelige underlag

1. Luftinntaket skal være langt unna hindringer, og ingen gjenstander skal

plasseres i nærheten av luftuttaket. Ellers vil det påvirke strålingen fra varmeutløpsrøret.

1. Sikkerhetsforskriftene for elektrisk utstyr må følges under installasjon av

2. Bruk egnet strømkrets i henhold til de lokale sikkerhetsforskriftene.

3. Hvis strømledningen er ødelagt, må den skiftes av produsenten, en

servicetekniker eller lignende kvalisert person for å unngå farlige situasjoner.

4. Koble strømførende ledning, nulleder og jordet ledning for stikkontakten.

5. Slå av strømforsyningen før du fortsetter å utføre arbeid i forbindelse med

elektrisitet og sikkerhet.58

6. Når installasjonen er avsluttet, kan du slå på strømforsyningen igjen.

8. Jordingsmotstanden skal oppfylle de lokale sikkerhetsforskriftene for elektriske

kan ikke brukes til noe annet.

KLARGJØRING FØR INSTALLASJON

OBS! Kontroller om tilbehøret er tilgjengelig før installasjon. Tilbehørsliste Kobling A Varmeutløpsrør Bakramme LedningskrokRørklemme Skrue Avløpsrør GummiproppAvløpskobling Fjernkontroll Batteri (AAA 1,5 V) Brukerhåndbok59

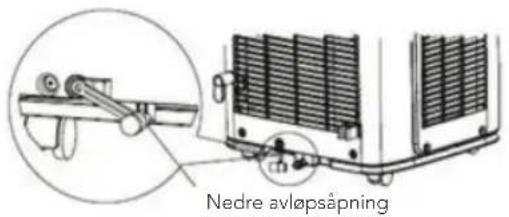

BRUKSANVISNING · KLIMAANLEGG FJERNE VANNANSAMLING Når den nedre avløpsåpningen brukes til å tappe vann, må avløpsrøret installeres før bruk. Dårlig drenering vil påvirke normal drift av enheten. Installasjonsanvisninger for avløpsrør:

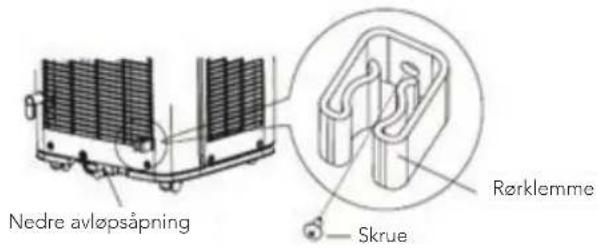

1. Fest rørklemmen med en skrue til høyre på bakplaten nær avløpsåpningen.

2. Fjern gummiproppen fra den nedre avløpsåpningen.

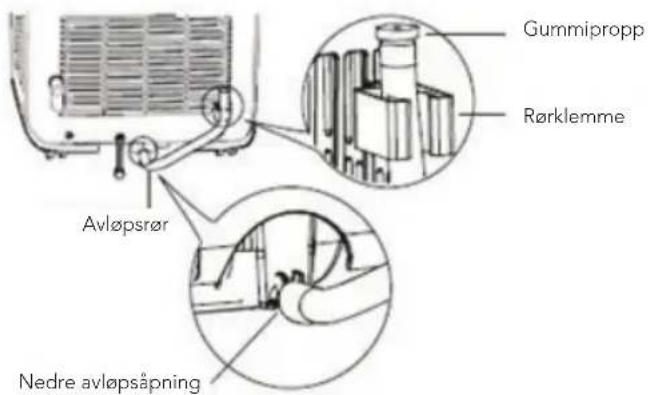

3. Sett avløpsrøret inn i den nedre avløpsåpningen og skru det fast.

4. Sett gummiproppen på den andre enden av avløpsrøret, og fest den i

rørklemmen. Nedre avløpsåpningSkrueRørklemmeNedre avløpsåpningGummiproppRørklemmeAvløpsrørNedre avløpsåpning61

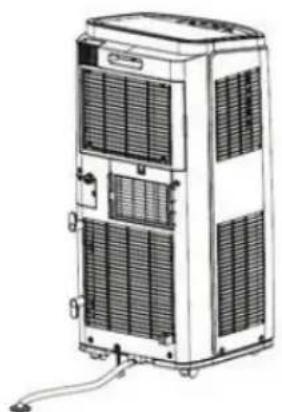

1. Tappe vann fra avløpsåpningen

– Slå av apparatet og trekk støpselet ut av stikkontakten. – Plasser en vannbeholder under den nedre avløpsåpningen eller ytt enheten til et sted der den kan tømmes. – Fjern gummiproppen fra den nedre avløpsåpningen for å tømme ut vannet. – Etter tømming settes gummiproppen på plass igjen. – Sett støpselet i stikkontakten og slå på enheten.

2. Tøm ut vannet fra den midtre avløpsåpningen.

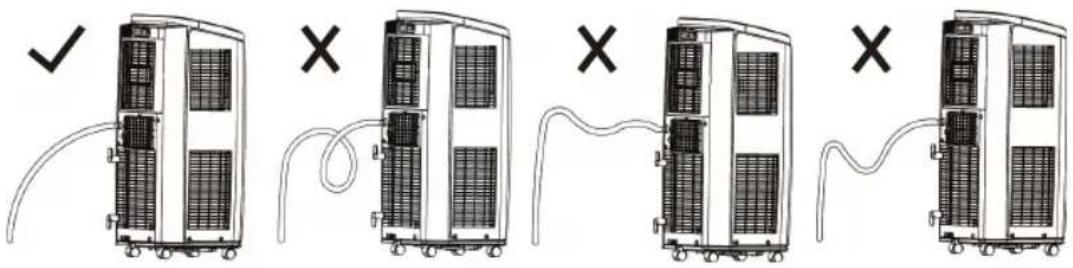

OBS! Vannet kan tømmes automatisk i et sluk ved å koble til en slange med 13 mm innvendig diameter (medfølger ikke) – Fjern hetten ved å dreie den mot urviseren, og fjern deretter gummiproppen fra tuten. - Skru avløpskoblingen på tuten ved å dreie den med urviseren.62

BRUKSANVISNING · KLIMAANLEGG – Sett avløpsslangen inn i avløpskoblingen. OBS! Når du bruker kontinuerlig drenering fra den midtre avløpsåpningen, må du plassere den bærbare enheten på et jevnt underlag og passe på at hageslangen er fri for hindringer og vendt nedover. Hvis enheten plasseres på et ujevnt underlag eller ved feil slangeinstallasjon, kan det føre til at understellet fylles med vann, noe som fører til at enheten slår seg av. Tøm ut vannet i understellet hvis enheten er slår seg av. Kontroller deretter plasseringen og at slangen er riktig tilkoblet.

INSTALLASJON AV VARMEUTLØPSRØR

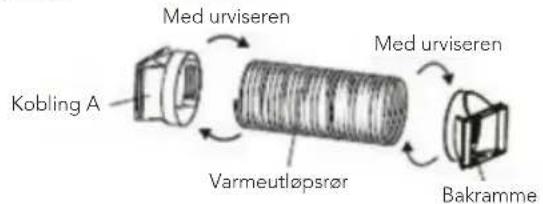

1. Roter kobling A og bakrammen med urviseren inn i de to endene av

2. Sett kobling A på varmeutløpsrøret inn i sporet til du hører et klikk.

3. Før varmeutløpsrøret utendørs. For best effekt bør du velge et vindu uten

4. Skyv og åpne avløpsdekselet på vinduspanelet og fest bakrammen. (Valgfritt)

For detaljert instruksjon på montering av vinduspanel se yer. MERKNAD OM INSTALLASJON AV VARMEUTLØPSRØR

• For å forbedre kjøleeffektiviteten bør varmeutløpsrøret være kort og ligge så att og rett som mulig for å sikre et jevnt varmeutløp.

• Lengden på varmeutløpsrøret er mindre enn 1 m. Det anbefales å bruke den med kortest lengde.

BRUKSANVISNING · KLIMAANLEGG GARANTI Wilfa gir 5 års garanti på dette produktet fra kjøpsdatoen. Garantien dekker produksjonsfeil eller defekter som oppstår i garantiperioden. Kjøpskvitteringen fungerer som bevis overfor forhandleren ved eventuelle garantikrav. Garantien er kun gyldig for produkter som er kjøpt og brukt i privathusholdning. Garantien gjelder ikke hvis produktet brukes kommersielt. Garantien er ikke gyldig hvis produktet misbrukes, ved uaktsom bruk eller hvis du ikke følger instruksjonene fra Wilfa, eller ved uautoriserte modiseringer og reparasjoner. Garantien dekker heller ikke normal bruksslitasje på produktet, misbruk, mangel på vedlikehold, bruk av feil elektrisk spenning eller:

• Deler som må skiftes ut regelmessig (f.eks. lter, batteri osv.) Bruksanvisningen er også tilgjengelig på nettstedet vårt: wilfa.no65 AS Wilfa Nydalsveien 24, 0484 Oslo, Norge

For support, besøk oss på wilfa.no, og se vår kundeservice/supportside. Her nner du vanlige spørsmål, reservedeler, tips og triks, samt all kontaktinformasjon. GJENVINNING Dette merket betyr at produktet ikke må deponeres med vanlig husholdningsavfall i EØS-området. For å unngå skade på miljø og mennesker, er det viktig at dette produktet gjenvinnes. Lever produktet til en miljøstasjon eller ta kontakt med butikken der du kjøpte det. De kan ta seg av produktet for gjenvinning helt kostnadsfritt.66
