Cool 9 Connected - Climatizzazione WILFA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Climatizzatore mobile monoblocco
Marca	Wilfa
Modello	Cool 9 Connected
Refrigerante	R290 (gas infiammabile)
Superficie minima di utilizzo	11 m²
Intervallo di temperatura di funzionamento	16 °C a 35 °C
Modalità di funzionamento	Raffreddamento, Deumidificazione, Ventilatore, Auto
Comando	Pannello di comando e telecomando
Connettività	Wi-Fi integrato
Timer	Sì (da 0,5 a 24 ore)
Filtro dell'aria	Lavabile, pulizia ogni 3 mesi
Telecomando	Incluso (pile AAA 2×1,5 V)
Tubo di scarico del calore	Lunghezza inferiore a 1 m

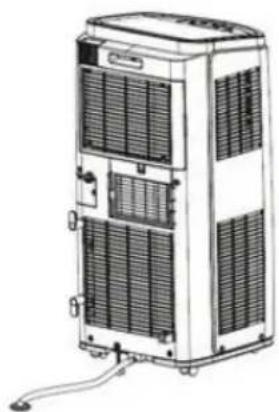

Scarico	Tramite foro inferiore o continuo con tubo
Alimentazione	230 V ~ 50 Hz
Garanzia	5 anni
Sicurezza	Arresto automatico in caso di anomalia, protezione contro il surriscaldamento
Pulizia	Custodia esterna con panno morbido, filtro in acqua
Pezzi di ricambio	Filtro, telecomando, tubo di scarico
Accessori forniti	Guarnizione, clip, fascetta per tubo, tappo, raccordo di scarico, telecomando, pile, manuale d'uso

Domande frequenti - Cool 9 Connected WILFA

Come installare il climatizzatore Cool 9 Connected?

Posizionare l'apparecchio su un pavimento piano e liscio, ad almeno 30 cm dalle pareti. Fissare il tubo di scarico del calore (lunghezza < 1 m) al climatizzatore e dirigerlo verso l'esterno. Utilizzare la guarnizione e la clip posteriore fornite. Collegare l'apparecchio a una presa con messa a terra. Assicurarsi che la stanza sia superiore a 11 m².

Come pulire il filtro?

Spegnere e scollegare l'apparecchio. Rimuovere il filtro premendo il fermo. Lavarlo con un detergente neutro e acqua tiepida (max 40 °C). Asciugarlo all'ombra prima di rimetterlo. Pulire il filtro ogni 3 mesi.

Cosa fare se il climatizzatore non si accende?

Verificare l'alimentazione elettrica (presa, interruttore). Attendere 3 minuti dopo uno spegnimento prima di riaccendere. Se il problema persiste, contattare un professionista. Non riparare da soli.

Come usare il telecomando?

Inserire due pile AAA (1,5 V) rispettando le polarità. Puntare il telecomando verso il ricevitore dell'apparecchio (distanza massima 8 m). Utilizzare i pulsanti ON/OFF, Modalità (Auto, Cool, Dry, Fan), regolazione temperatura (+/-), velocità ventola, timer e Wi-Fi.

Qual è il significato dei codici di errore?

I codici F0, F1, F2, F4 richiedono di contattare il servizio tecnico. E8 e H3 indicano una temperatura ambiente troppo alta o un blocco degli scambiatori: pulire e spegnere l'apparecchio. H8 significa troppa acqua nel telaio: scaricare l'acqua.

Posso usare una prolunga?

No, l'uso di una prolunga è vietato per evitare rischi di incendio o scossa elettrica. Collegare l'apparecchio direttamente a una presa a muro.

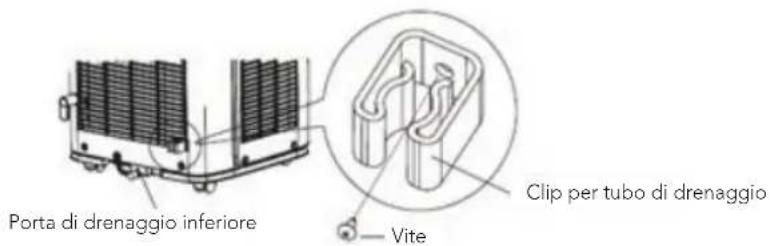

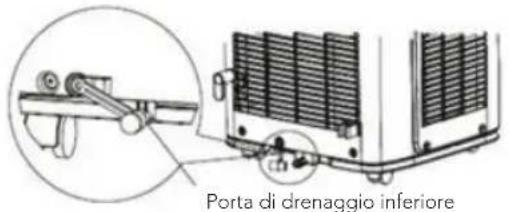

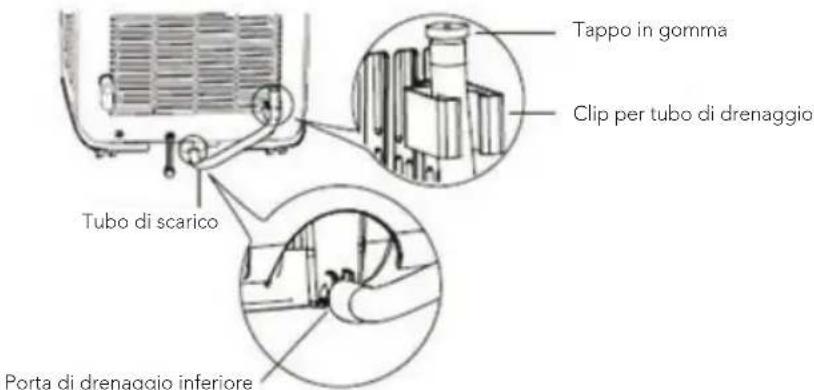

Come scaricare l'acqua?

Spegnere e scollegare l'apparecchio. Posizionare un contenitore sotto il foro di scarico inferiore, rimuovere il tappo di gomma e lasciare defluire l'acqua. Per uno scarico continuo, fissare un tubo di 13 mm di diametro interno (non fornito).

Il gas R290 è pericoloso?

Il R290 è infiammabile e inodore. Non perforare e non bruciare l'apparecchio. Conservarlo in una stanza ben ventilata senza fonti di accensione. In caso di perdita, aerare e contattare un professionista. La superficie minima della stanza deve essere di 11 m².

Come configurare il Wi-Fi?

Premere il pulsante Wi-Fi sul pannello di comando o sul telecomando per attivare la funzione. Utilizzare l'app Wilfa (se disponibile) per connettere l'apparecchio alla propria rete. Per resettare il modulo Wi-Fi, premere contemporaneamente Mode e Wi-Fi per 1 secondo (apparecchio spento).

Qual è la garanzia?

Wilfa offre una garanzia di 5 anni dalla data di acquisto, che copre i difetti di fabbricazione per uso domestico. La garanzia non si applica in caso di uso commerciale, uso improprio, riparazione non autorizzata o usura normale (filtro, pile). Conservare lo scontrino d'acquisto.

MANUALE UTENTE Cool 9 Connected WILFA

IT · Manuale di istruzioni

295 CLAUSOLE DI ECCEZIONE

296 IL REFRIGERANTE

307 SOSTITUZIONE DELLE BATTERIE

308 PULIZIA E MANUTENZIONE

309 CONTROLLI

309 STOCCAGGIO A LUNGO TERMINE

309 AVVISO PER IL RECUPERO

310 RISOLUZIONE DEI PROBLEMI

312 CODICE ERRORE

313 INSTALLAZIONE

320 GARANZIA

321 SPECIFICHE DEL PRODOTTO

321 ASSISTENZA E RICAMBI

321 RICICLABILITÀ

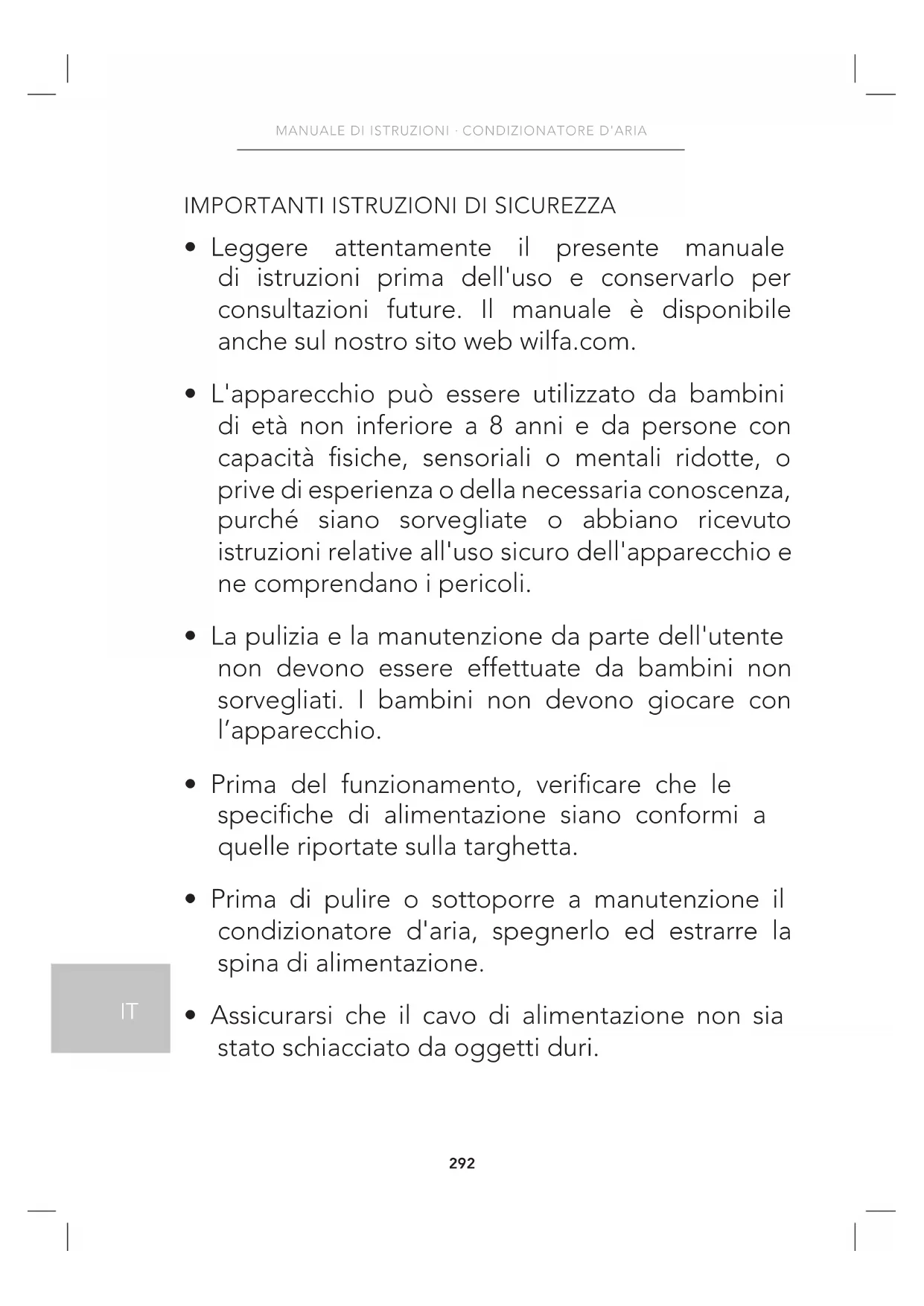

IMPORTANTI ISTRUZIONI DI SICUREZZA

• Leggere attentamente il presente manuale di istruzioni prima dell'uso e conservarlo per consultazioni future. Il manuale è disponibile anche sul nostro sito web wilfa.com.
• L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza o della necessaria conoscenza, purché siano sorvegliate o abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e ne comprendano i pericoli.
• La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambini non sorvegliati. I bambini non devono giocare con l'apparecchio.
• Prima del funzionamento, verificare che le specifiche di alimentazione siano conformi a quelle riportate sulla targhetta.
• Prima di pulire o sottoporre a manutenzione il condizionatore d'aria, spegnerlo ed estrarre la spina di alimentazione.

• Assicurarsi che il cavo di alimentazione non sia stato schiacciato da oggetti duri.

• Non tirare o trascinare il cavo di alimentazione per estrarre la spina di alimentazione o spostare il condizionatore d'aria.

• Non inserire o estrarre la spina con le mani bagnate.
• Utilizzare l'alimentazione messa a terra. Assicurarsi che la messa a terra sia affidabile.
• Se il cavo di alimentazione risulta danneggiato, la sostituzione spetta al produttore, a un suo addetto alla riparazione o a un tecnico analogamente qualificato al fine di evitare pericoli.
• In caso di condizioni anomale (ad es. odore di bruciato), scollegare immediatamente l'alimentazione e contattare il rivenditore locale.
• Se l'unità è incustodita, spegnerla e rimuovere la spinadialimentazioneoscollegarel'alimentazione.
• Non spruzzare o versare acqua sul condizionatore. In caso contrario potrebbero verificarsi cortocircuiti o danni al condizionatore d'aria.
• Se si utilizza un tubo di scarico, la temperatura ambiente non può essere inferiore a 0 °C. In caso contrario, si verificheranno perdite d'acqua nel condizionatore d'aria.

IT

• Proibire l'uso di apparecchiature di riscaldamento intorno al condizionatore d'aria.
• Proibire l'uso dell'unità in bagno o nella lavanderia.
• Tenere lontano da fonti di incendio, oggetti infiammabili ed esplosivi.
• I bambini e le persone disabili non possono utilizzare l'unità senza la supervisione di un adulto.
• Impedire ai bambini di giocare o salire sul condizionatore d'aria.
• Non posizionare o appendere oggetti gocciolanti sopra il condizionatore d'aria.
• Non riparare o smontare il condizionatore d'aria da soli.
• Proibire l'inserimento di oggetti nel condizionatore d'aria.
  • Non utilizzare prolunghe.
• Non inserire oggetti nel condotto dell'aria. Se gli oggetti entrano nel condotto dell'aria, contattare i tecnici per gestire il problema.

IT

CLAUSOLE DI ECCEZIONE

Il fornitore non si assume alcuna responsabilità qualora le lesioni personali o le perdite di proprietà siano causate dai seguenti motivi:

1. Danni al prodotto dovuti a uso improprio o abuso.
2. Cambiare, sostituire, eseguire la manutenzione o utilizzare il prodotto con altre apparecchiature senza rispettare il manuale di istruzioni del produttore.
3. Dopo la verifica, il difetto del prodotto è causato direttamente da gas corrosivi.
4. Dopo la verifica, i difetti sono dovuti a un funzionamento non corretto durante il trasporto del prodotto.
5. Mettere in funzione, riparare, eseguire la manutenzione dell'unità senza rispettare il manuale di istruzioni o le normative correlate.
6. Dopo la verifica, il problema o la controversia è causato dalle specifiche di qualità o dalle prestazioni di parti e componenti fabbricati da altri produttori.
7. I danni sono causati da calamità naturali, cattivo uso nell'ambiente o forza maggiore.

IT

Apparecchio riempito con gas infiammabile R290.

Prima di installare e utilizzare l'apparecchio, leggere attentamente il manuale.

IL REFRIGERANTE

• Ai fini del funzionamento del condizionatore d'aria, nel sistema circola un refrigerante speciale. Il refrigerante usato è il fluoruro R290, il quale viene pulito specificamente.
• Il refrigerante è infiammabile e inodore. Inoltre, in determinate condizioni può comportare esplosioni.
• Rispetto ai refrigeranti comuni, l'R290 è un refrigerante non inquinante che non danneggia l'ozonosfera. Anche l'influenza sull'effetto serra è inferiore. L'R290 ha ottime caratteristiche termodinamiche che portano a un'elevata efficienza energetica. Le unità necessitano quindi di un riempimento inferiore.
• Fare riferimento alla targhetta per la quantità di carica di R290.

AVVERTENZA:

• Apparecchio riempito con gas infiammabile R290.
• L'apparecchio deve essere installato, messo in funzione e conservato in un locale con metratura superiore a 11 m².
• L'apparecchio deve essere conservato in un locale senza fonti di ignizione in funzionamento continuo (ad esempio: fiamme libere, un apparecchio a gas in funzione o un riscaldatore elettrico in funzione).
• L'apparecchio deve essere conservato in un'area ben ventilata, in cui le dimensioni della stanza corrispondano a quelle specificate per il funzionamento.
• L'apparecchio deve essere riposto in modo da evitare danni meccanici.
• I condotti collegati a un apparecchio non devono contenere fonti di innesco.
• Mantenere le aperture di ventilazione necessarie libere da ostruzioni.
  • Non perforare o bruciare.
• Tenere presente che i refrigeranti potrebbero essere inodori.

IT

• Non utilizzare mezzi per accelerare il processo di sbrinamento o di pulizia diversi da quelli raccomandati dal produttore.
• L'assistenza deve essere eseguita esclusivamente come raccomandato dal produttore.
• Se è necessario effettuare una riparazione, rivolgersi al centro di assistenza autorizzato più vicino.
• Qualsiasi riparazione effettuata da personale non qualificato può essere pericolosa.
• È necessario rispettare la conformità alle normative nazionali in materia di gas.

• Il condizionatore d'aria deve essere utilizzato entro l'intervallo di temperatura: 16 °C \~ 35 °C.
• L'apparecchio è destinato esclusivamente all'uso in ambienti interni.
• L'apparecchio deve essere posizionato in modo che la spina sia accessibile.

• Questo condizionatore d'aria è destinato esclusivamente a un uso domestico, non commerciale.

• Lo spazio riservato intorno al condizionatore d'aria deve essere di almeno 30 cm.

• Non utilizzare il condizionatore d'aria in ambienti umidi.
• Tenere puliti l'ingresso e l'uscita dell'aria, senza ostacoli.
• Durante il funzionamento, chiudere porte e finestre per migliorare l'effetto di raffreddamento.
• Per evitare rumori e vibrazioni, posizionare il condizionatore su una superficie piana e liscia.
• Questo condizionatore è dotato di ruote. Le ruote devono scorrere su una superficie piana e liscia.
• Evitare di inclinare oruotare il condizionatore d'aria. In caso di anomalia, scollegare immediatamente l'alimentazione e contattare il rivenditore.
• Evitare l'irradiazione solare diretta.

IT

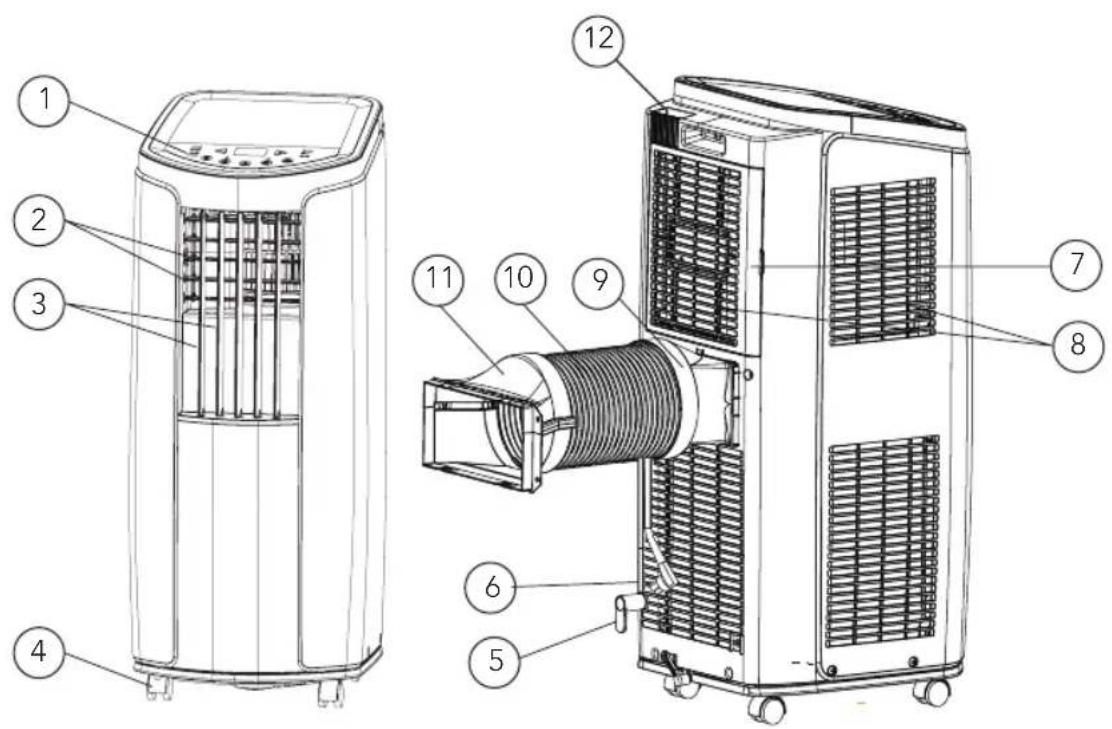

PANORAMICA DEL PRODOTTO - UNITÀ PRINCIPALE

1. Panello di controllo
2. Deflettore orizzontale
3. Deflettore verticale
4. Ruota
5. Gancio di fissaggio del cavo

6. Spina del cavo di alimentazione

7. Filtro

8. Ingresso aria
9. Giunto
10. Tubo di scarico del calore
11. Clip posteriore
12. Gancio del telecomando

USO

Per cambiare la direzione dell'aria:

1. Direzione del flusso d'aria su/giù:

2. Tenere i deflettori orizzontali come mostrato nella figura e regolare le direzioni del flusso d'aria.

3. Non regolare i deflettori orizzontali nella posizione più bassa o più alta in modalità COOL o DRY con la ventola impostata su una velocità troppo bassa per un periodo di tempo prolungato, poiché potrebbe formarsi della condensa sui deflettori.

4. Direzione del flusso d'aria sinistra/destra. Tenere il deflettore verticale come mostrato nello schema e regolare la direzione del flusso d'aria.

Attenzione:

- Non regolare i deflettori verticali all'estrema sinistra o destra in modalità COOL o DRY con la ventola impostata su una velocità troppo bassa per un periodo prolungato. Sui deflettori può formarsi della condensa.

TEST DI FUNZIONAMENTO

• Premere il pulsante on/off sul telecomando per avviare l'unità.
• Premere il pulsante di modalità per selezionare la funzione automatica, raffreddamento, deumidificazione o ventola e controllare se l'unità funziona normalmente.
• Se la temperatura ambiente è inferiore a 16 °C, l'unità non può funzionare in modalità raffreddamento.

IT

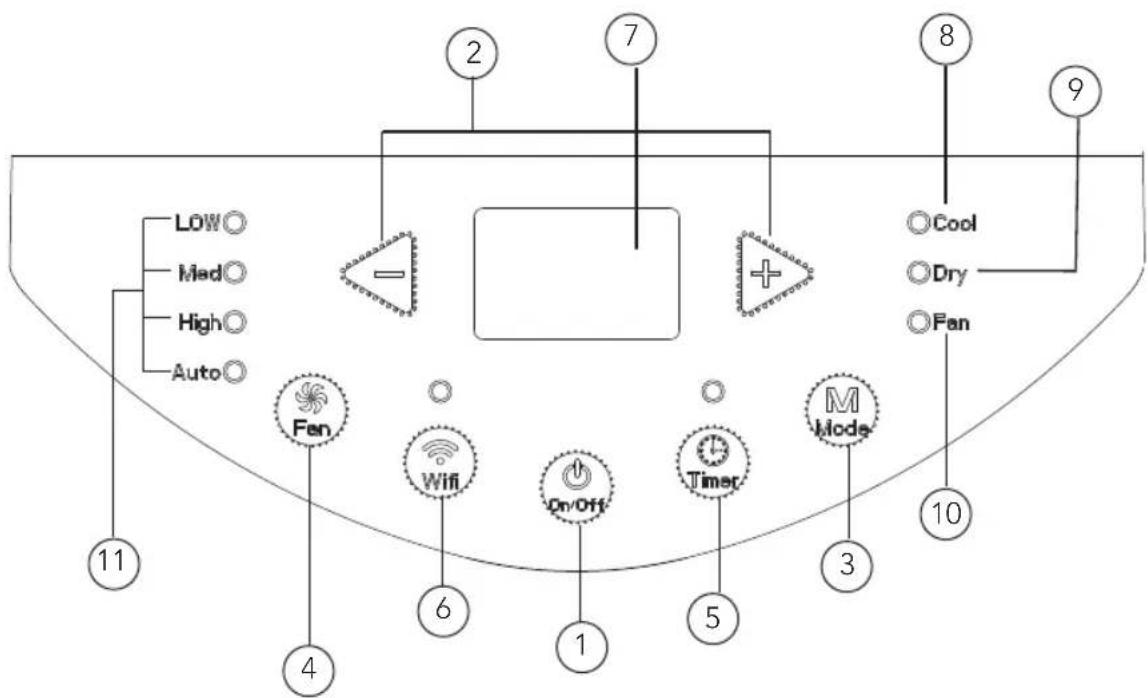

PANORAMICA DEL PRODOTTO – PANNELLO DI CONTROLLO

1. Pulsante ON/OFF
2. Pulsante +/-
3. Pulsante Mode
4. Pulsante Fan
5. Pulsante Timer
6. Pulsante Wi-fi

7. Tubo nixie dual-8

8. Indicatore modalità di raffreddamento

9. Indicatore modalità deumidificazione
10. Indicatore modalità ventola
11. Indicatore velocità ventola

IT

USO

• Dopo aver collegato il condizionatore d'aria all'alimentazione, viene emesso un segnale acustico. Dopodiché, è possibile far funzionare il condizionatore d'aria tramite il pannello di controllo.
• In stato ON, dopo ogni pressione del pulsante sul pannello di controllo, il condizionatore emette un suono. Nel frattempo, l'indicatore corrispondente sul pannello di controllo sarà illuminato.

① Pulsante ON/OFF

Premendo questo pulsante, il condizionatore si accende o si spegne.

② Pulsante +/-

In modalità raffreddamento, premere il pulsante "+" o "-" per aumentare o diminuire la temperatura di 1°C (°F). L'intervallo di temperatura impostato è 16°C\~30 °C In modalità deumidificazione o ventola, questo pulsante non è valido.

③ Pulsante Mode

Premere questo pulsante per far circolare la modalità secondo la sequenza indicata di seguito: Raffreddamento-> Deumidificazione-> Ventola

• Raffreddamento (Cool): In questa modalità, l'indicatore della modalità di raffreddamento è acceso. Il display visualizza la temperatura impostata. L'intervallo di regolazione della temperatura è di 16-30 gradi Celsius.
• Deumidificazione (Dry): In questa modalità, l'indicatore della modalità di deumidificazione è acceso.
• Ventola (Fan): In questa modalità, nel condizionatore è in funzione solo la ventola. L'indicatore della ventola è acceso.

④ Pulsante Fan (Ventola)

Premere questo pulsante per far circolare la velocità della ventola come "bassa velocità-media velocità-alta velocità-ventola automatica-bassa velocità"

⑤ Pulsante Timer

• Premere il pulsante del timer per entrare nella modalità di impostazione del timer.
• In questa modalità, premere il pulsante " + " o " - " per regolare il timer.
• Il timer aumenta o diminuisce di 0,5 ore premendo " + " o " - " entro 10 ore.

Se si superano le 10 ore, il timer aumenta o diminuisce di un'ora premendo "+" o "-". Dopo avere impostato il timer, il display visualizza la temperatura in assenza di funzionamento per 5 secondi. Se la funzione timer viene avviata, l'indicatore superiore manterrà lo stato del display. In modalità timer, premere nuovamente il pulsante timer per annullare questa modalità.

⑥ Pulsante Wi-fi

• Premere il pulsante "WiFi" per attivare la funzione WiFi; sul telecomando viene visualizzata l'icona "WiFi": Tenere premuto il pulsante "WiFi" per 5 secondi per disattivare la funzione WiFi e l'icona "WiFi" scomparirà.
• In stato OFF, premere contemporaneamente i pulsanti "MODE" e "WiFi" per 1 secondo; il modulo WiFi ripristinerà le impostazioni di fabbrica.

PANORAMICA DEL PRODOTTO - CONTROLLO REMOTO

FAN AUTO OPER 88°C 38.5 HOUR ON/OFF ModeOn/Off FanSwing + SleepTimer — HealthWiFi 1 2 3 4 5 6 7 9 8

IT

1. Pulsante ON/OFF
2. Pulsante "Mode"
3. Pulsante +/-
   4.Pulsante"Swing"

(Oscillazione - non

disponibile)

1. Pulsante "Fan" (Ventola)
2. Pulsante "Sleep" (Pausa)
3. Pulsante Timer
4. Pulsante "Health" (Salute - non disponibile)
5. Pulsante WiFi

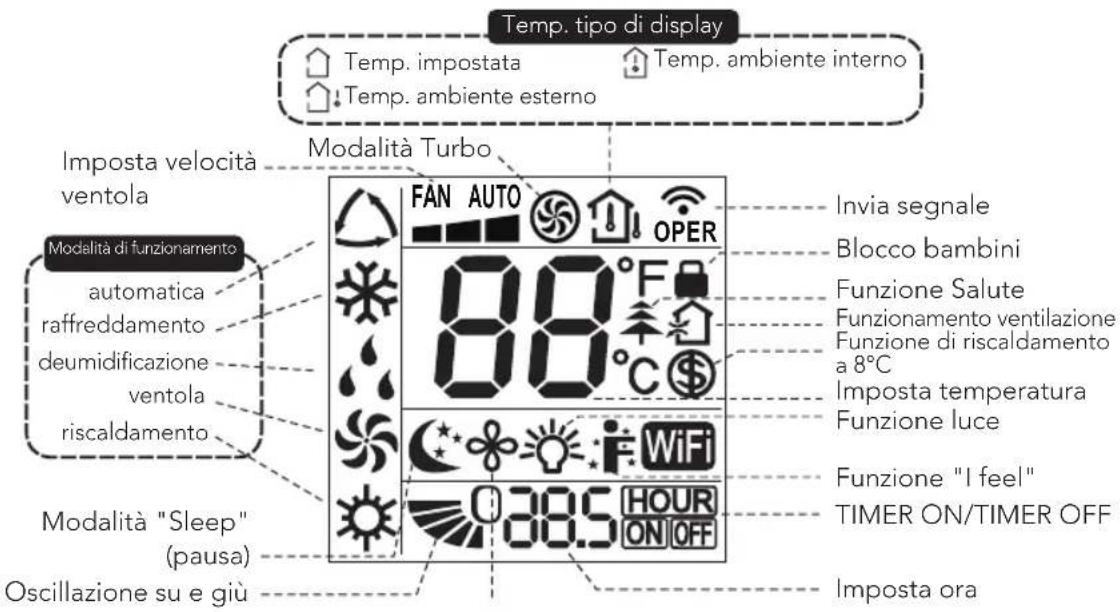

PANORAMICA DEL PRODOTTO – DISPLAY DEL CONTROLLO REMOTO

Temp. tipo di display Temp. impostata Temp. ambiente interno Temp. ambiente esterno Modalità Turbo Imposta velocità ventola Modalità di funzionamento automatica raffreddamento deumidificazione ventola riscaldamento Modalità "Sleep" (pausa) Oscillazione su e giù FAN AUTO OPER 80°F 80°C 305 HOUR ON OFF Invia segnale Blocco bambini Funzione Salute Funzionamento ventilazione Funzione di riscaldamento a 8°C Imposta temperatura Funzione luce Funzione "I feel" TIMER ON/TIMER OFF Imposta ora

Nota:

Si tratta di un telecomando per uso generico e alcune funzioni, come descritto, non sono attive.

USO

① Pulsante ON/OFF

Premere questo pulsante per accendere l'unità. Premere nuovamente questo pulsante per spegnere l'unità.

② Pulsante Mode

Premere questo pulsante per far circolare la modalità secondo la sequenza indicata di seguito:

Auto -> Raffreddamento -> Deumidificazione -> Ventola -> Riscaldamento

• Auto: Durante la modalità Auto, l'unità regolerà automaticamente le impostazioni. La temperatura impostata non può essere modificata.
• Raffreddamento (Cool): In questa modalità, il condizionatore d'aria funziona in modalità raffreddamento. L'indicatore di raffreddamento sarà acceso. Premere il pulsante "Fan Speed" (Velocità ventola) per regolare la velocità della ventola.
• Deumidificazione (Dry): In questa modalità, l'unità funziona con la ventola a bassa velocità per la deumidificazione e l'indicatore corrispondente è acceso. La velocità della ventola non può essere regolata.

IT

• Ventola (Fan): In questa modalità, il condizionatore d'aria non raffredda né riscalda, fa solo circolare l'aria ambiente. L'indicatore della ventola è acceso. Premere il pulsante "Fan Speed" (Velocità ventola) per regolare la velocità della ventola.
  • Riscaldamento (Heat): Non disponibile

③ Pulsante +/-

• Premendo una volta il pulsante "+" o "-" , la temperatura impostata aumenta o diminuisce di 1°C (°F). Tenendo premuto il pulsante "+" o "-" per 2 secondi, la temperatura impostata sul telecomando cambia rapidamente.
• Rilasciare il pulsante una volta raggiunta la temperatura impostata richiesta.

Nello stato di impostazione del timer, dopo ogni pressione del pulsante "+" o "-" , il tempo aumenta o diminuisce di 0,5 ore. Tenere premuto il pulsante "+" o "-" per modificare rapidamente l'ora sul display.

④ Pulsante "Swing" (Oscillazione)

Non disponibile per questa unità.

⑤ Pulsante "Fan" (Ventola)

Questo pulsante imposta la velocità della ventola. La sequenza passa da automatica, 1, 2, 3 e di nuovo ad automatica.

⑥ Pulsante "Sleep" (Pausa)

Premere questo pulsante per attivare la modalità pausa. Questa funzione mantiene la temperatura più confortevole.

⑦ Pulsante Timer

• Premendo una volta questo pulsante, i caratteri HOUR ON (OFF) lampeggiano.
• Nel frattempo, premere il pulsante "+" o "-" per regolare l'impostazione del timer (il tempo cambia rapidamente se si tiene premuto il pulsante "+" o "-"). L'intervallo di tempo è di 0,5\~24 ore.
• Premere nuovamente questo pulsante per confermare l'impostazione del timer e i caratteri HOUR ON (OFF) smetteranno di lampeggiare.

Se i caratteri lampeggiano ma non si preme il pulsante del timer, lo stato di impostazione del timer verrà arrestato dopo 5 secondi. Se il timer è confermato, premere nuovamente questo pulsante per annullare il timer.

Non disponibile per questa unità.

⑨ Pulsante "Wi-fi"

• Premere il pulsante "WiFi" per attivare la funzione WiFi; sul telecomando viene visualizzata l'icona "WiFi": Tenere premuto il pulsante "WiFi" per 5 secondi per disattivare la funzione WiFi e l'icona "WiFi" scomparirà.
• In stato OFF, premere contemporaneamente i pulsanti "MODE" e "WiFi" per 1 secondo; il modulo WiFi ripristinerà le impostazioni di fabbrica.

Combinazione di pulsanti:

• Funzione di commutazione display temperatura: Nello stato OFF, premere contemporaneamente i pulsanti "-" e "Mode" per passare da °C a °F.
• Funzione "Light" (Luci): Nella modalità di accensione o spegnimento, è possibile tenere premuti contemporaneamente i pulsanti "+" e "FAN" per accendere o spegnere la spia e inviare il codice. Dopo l'accensione, la spia è accesa per impostazione predefinita.

SOSTITUZIONE DELLE BATTERIE

1. Premere la parte posteriore del telecomando sul punto contrassegnato con e spingere il coperchio del vano batteria in direzione della freccia.
2. Sostituire le due batterie a secco (AAA 1,5 V) e assicurarsi che le posizioni + e - siano corrette.
3. Rimontare il coperchio del vano batteria.

Nota:

• Durante il funzionamento, puntare il trasmettitore del segnale di controllo remoto sulla finestra di ricezione dell'unità.
• La distanza tra il mittente del segnale e la finestra di ricezione non deve essere superiore a 8 m e non devono esserci ostacoli tra di essi.
• Il segnale può essere facilmente disturbato nella stanza in cui è presente una lampada a fluorescenza o un telefono wireless; il telecomando deve essere vicino all'unità durante il funzionamento.
• Sostituire le batterie nuove dello stesso modello quando è necessario.
• Se non si utilizza il telecomando per un lungo periodo di tempo, estrarre le batterie.
• Se il display del telecomando appare sfuocato o non è presente alcun display, sostituire le batterie.

IT

PULIZIA E MANUTENZIONE

Avvertenza:

• Prima di pulire il condizionatore d'aria, spegnere l'unità e scollegare l'alimentazione. In caso contrario, potrebbero verificarsi scosse elettriche.
• Non lavare il condizionatore d'aria con acqua. In caso contrario, potrebbero verificarsi scosse elettriche.
• Non utilizzare liquidi volatili (come diluenti o gas) per pulire il condizionatore d'aria. In caso contrario, potrebbero verificarsi danni all'aspetto del condizionatore d'aria.
• Non spruzzare acqua o altri liquidi al suo interno per non danneggiare i componenti in plastica e per evitare scosse elettriche.a

PULIRE LA CUSTODIA ESTERNA

Se è presente polvere sulla superficie della custodia esterna, utilizzare un panno morbido per rimuoverla. Se l'involucro esterno è molto sporco (ad esempio se è presente del grasso), utilizzare un detergente neutro per pulirlo.

PULIZIA DELLA GRIGLIA

Utilizzare un detergente o una spazzola morbida per pulire la griglia.

PULIZIA DEL FILTRO

1. Rimuovere il filtro.
2. Premere il gancio come indicato in figura, quindi estrarre il filtro 1.
3. Estrarre il filtro 2.
4. Pulizia del filtro
5. Utilizzare un detergente o acqua per pulire il filtro. Se il filtro è molto sporco (ad esempio se è presente del grasso), utilizzare acqua calda a 40°C e detergente neutro per pulirlo, quindi riporlo in un luogo ombreggiato per asciugarlo.
6. Installare il filtro.
7. Dopo aver pulito e asciugato il filtro, reinstallarlo correttamente.

Nota:

• Il filtro deve essere pulito circa una volta ogni tre mesi. Se nell'ambiente operativo è presente molta polvere, è possibile aumentare la frequenza di pulizia.
• Non asciugare il filtro con il fuoco o con un asciugacapelli. In caso contrario, potrebbe deformarsi o prendere fuoco.

PULIRE IL TUBO DI SCARICO DEL CALORE

Rimuovere il tubo di scarico del calore dal condizionatore, pulirlo e asciugarlo, quindi reinstallarlo. (Per il metodo di installazione e rimozione, fare riferimento alle istruzioni di "installazione e smontaggio del tubo di scarico del calore").

CONTROLLI

CONTROLLI DA ESEGUIRE PRIMA DELL'USO

1. Controllare se gli ingressi e le uscite dell'aria sono ostruiti.
2. Controllare che la spina e la presa siano in buone condizioni.
3. Controllare che il filtro sia pulito.
4. Controllare se le batterie sono installate nel telecomando.
5. Controllare che il giunto, la staffa della finestra e il tubo di scarico del calore siano saldamente installati.
6. Controllare se il tubo di scarico del calore è danneggiato.

CONTROLLI DA ESEGUIRE DOPO L'USO

1. Scollegare l'alimentazione.
2. Pulire il filtro e l'involucro esterno.
3. Rimuovere la polvere e altre impurità dal condizionatore d'aria.
4. Eliminare l'acqua accumulata nel telaio (fare riferimento alla sezione riguardante la "modalità di scarico" per i dettagli).
5. Controllare se la staffa della finestra è danneggiata. Se sì, contattare il rivenditore.

STOCCAGGIO A LUNGO TERMINE

Se non si utilizza il condizionatore d'aria per un lungo periodo di tempo, eseguire la manutenzione seguendo i passaggi indicati per ottenere prestazioni ottimali:

• Assicurarsi che non vi sia acqua accumulata nel telaio e che il tubo di scarico del calore sia smontato.
• Estrarre la spina e avvolgere il cavo di alimentazione.
• Pulire il condizionatore d'aria e imballarlo bene per evitare l'ingresso di polvere.

• Parti delle confezioni regalo sono riciclate. Si consiglia agli utenti di seguire le normative locali o di contattare il personale del centro di riciclaggio locale per ulteriori indicazioni.
• Se si desidera smaltire il condizionatore d'aria, contattare la divisione locale o il centro di assistenza per informazioni sul metodo di smaltimento corretto.

IT

RISOLUZIONE DEI PROBLEMI

Controllare i seguenti elementi prima di richiedere la manutenzione. Se il malfunzionamento non può ancora essere eliminato, contattare il rivenditore locale o professionisti qualificati.

Problema Possibili cause Soluzione
Il condizionatore d'aria non funziona	Guasto nell'alimentazione	Attendere il ripristino dell'alimentazione
	La spina è allentata?	Reinserire la spina
	L'interruttore dell'aria è scattato o il fusibile è bruciato?	Richiedere assistenza professionale per la sostituzione dell'interruttore dell'aria o del fusibile.
	C'è un malfunzionamento del circuito?	Richiedere assistenza professionale per sostituire il circuito.
	L'unità è stata riavviata immediatamente dopo un arresto?	Attendere 3 min., quindi riaccenderlo.
Raffreddamento scarso	La potenza è troppo bassa?	Assicurarsi che il dispositivo sia stato collegato a una fonte di alimentazione corretta.
	Il filtro dell'aria è pieno di polvere/impurità?	Pulire il filtro dell'aria
	La temperatura dell'unità è stata impostata correttamente?	Regolare la temperatura.
	Le porte e le finestre sono chiuse?	Chiudere la porta e la finestra.

IT

Il condizionatore d'aria non è in grado di ricevere il segnale dal telecomando o il telecomando non è sensibile.	Il normale funzionamento è interrotto da eventi quali pressione statica o tensione instabile?	Estrarre la spina. Inserire la spina dopo circa 3 minuti, quindi accendere l'unità.
	Il telecomando è nel raggio di ricezione?	Il raggio di ricezione del telecomando è di 8 m. Non superare questo intervallo.
	Sono presenti ostacoli fisici che bloccano la visuale libera tra il telecomando e l'unità?	Rimuovere gli ostacoli.
	La sensibilità del telecomando è bassa?	Controllare le batterie del telecomando. Se la carica è bassa, sostituire le batterie.
	C'è una lampada a fluorescenza nella stanza?	Spostare il telecomando vicino al condizionatore d'aria.Spegnere la lampada a fluorescenza e riprovare.
Non esce aria dalla ventola del condizionatore d'aria.	L'uscita o l'ingresso dell'aria sono ostruiti?Il filtro è sporco?	Eliminare gli ostacoli.Pulire i filtri.
La temperatura impostata non può essere regolata.	L'unità è stata impostata in modalità automatica o il blocco di sicurezza bambini è stato attivato?La temperatura ambiente rientra nell'intervallo di temperatura per l'unità?	La temperatura non può essere regolata in modalità automatica. Il blocco di sicurezza per bambini può essere sbloccato premendo "+" e "-" .Campo di regolazione della temperatura: 16°C - 30°C.
Sono presenti degli odori.	Nella stanza ci sono degli odori, come mobili, sigarette, ecc.	Eliminare la fonte degli odori.Pulire il filtro.
Durante il funziona-mento si sente un rumore anomalo.	L'unità ha subito interferenze provocate da tuoni, radio, ecc.?	Scollegare l'alimentazione, reinserirla, quindi accendere l'unità.

IT

Si sente il rumore di acqua che scorre.	L'unità è stata appena accesa o spenta?	È presente un rumore di refrigerante all'interno dell'unità. Ciò è normale.
Sembra che qualcosa si stia rompendo.	L'unità è stata appena accesa o spenta?	Espansione da calore o restringimento del pannello a causa del cambiamento di temperatura, che causa un rumore da attrito. Ciò è normale.

CODICE ERRORE

Codice errore Risoluzione dei problemi

F0, F1, F2, F4 Contattare il nostro centro di assistenza.

E8, H3 1. Verificare se l'unità si trova in un ambiente ad alta temperatura e umidità elevata. Se la temperatura ambiente è troppo elevata, spegnere l'unità e alimentarla dopo che la temperatura ambiente sia scesa sotto i 35°C.

1. Controllare se l'evaporatore e il condensatore sono ostruiti da qualche oggetto; in caso affermativo, rimuovere gli oggetti, spegnere l'unità e quindi alimentarla per rimetterla in funzione.

2. Se il malfunzionamento persiste, contattare il nostro centro di assistenza.

H8 1. Rimuovere l'acqua dal telaio.

1. Se il codice H8 persiste, contattare il nostro centro di assistenza.

Avvertenza:

• Se si verifica il seguente fenomeno, spegnere il condizionatore d'aria e scollegare immediatamente l'alimentazione, quindi contattare immediatamente il rivenditore.
• Il cavo di alimentazione è surriscaldato o danneggiato.
• Rumore anomalo durante il funzionamento.
• Odori sgradevoli.
• Perdite d'acqua.
  • Non riparare o rimontare il condizionatore d'aria da soli.
• Se si utilizza il condizionatore d'aria in condizioni anomale, potrebbero verificarsi malfunzionamenti, scosse elettriche o sussitere un rischio di incendio.

INSTALLAZIONE

PRECAUZIONI

Avvertenza:

• Osservare tutti i codici e le ordinanze applicabili.
• Non utilizzare un cavo di alimentazione danneggiato o non standard.
• Prestare attenzione durante l'installazione e la manutenzione. Proibire il funzionamento errato per evitare scosse elettriche, sinistri e altri incidenti.

SELEZIONE DELLA POSIZIONE DI INSTALLAZIONE - REQUISITI DI BASE

L'installazione dell'unità nei seguenti punti può causare malfunzionamenti. Se è inevitabile, consultare il rivenditore locale:

1. Un luogo con fonti di calore intenso, vapori, gas infiammabili o esplosivi od oggetti volatili diffusi nell'aria.
2. Un luogo in cui sono presenti dispositivi ad alta frequenza (ad es. saldatrici, apparecchiature mediche).
3. Un luogo vicino all'area costiera.
4. Un luogo in cui sono presenti olio o fumi nell'aria.
5. Un luogo in cui è presente gas solforato.
6. Altri luoghi con condizioni particolari.
7. L'installazione su una struttura di base instabile o mobile (come un autocarro) o in un ambiente corrosivo (come uno stabilimento chimico) non è consentita.

REQUISITI DEL CONDIZIONATORE D'ARIA

1. L'ingresso dell'aria deve avvenire lontano da ostacoli, pertanto non collocare oggetti vicino all'uscita dell'aria. In caso contrario, la radiazione del tubo di scarico del calore ne risentirà.
2. Cercare di tenere il dispositivo lontano dalla lampada a fluorescenza.
3. L'apparecchio non deve essere installato nella lavanderia. Un'umidità elevata può causare malfunzionamenti.

REQUISITI PER IL COLLEGAMENTO ELETTRICO

Precauzioni di sicurezza:

1. Durante l'installazione dell'unità, attenersi alle norme di sicurezza elettrica.
2. In base alle norme di sicurezza locali, utilizzare un circuito di alimentazione elettrica qualificato.
3. Se il cavo di alimentazione risulta danneggiato, la sostituzione spetta al produttore, a un suo addetto alla riparazione o a un tecnico ugualmente qualificato al fine di evitare pericoli.

4. Collegare correttamente il filo sotto tensione, il filo del neutro e il filo di terra della presa di alimentazione.

5. Assicurarsi di scollegare l'alimentazione elettrica prima di procedere con qualsiasi intervento relativo all'elettricità e alla sicurezza.

6. Non alimentare prima di aver completato l'installazione.
7. Il condizionatore d'aria è un apparecchio elettrico di prima classe. Deve essere messo a terra correttamente con un dispositivo di messa a terra specializzato da parte di un professionista. Assicurarsi che la messa a terra sia sempre efficace, in caso contrario potrebbero verificarsi scosse elettriche.
8. La resistenza di terra deve essere conforme alle norme di sicurezza elettriche nazionali.
9. L'apparecchio deve essere installato in conformità alle norme nazionali sul cablaggio.
10. Il cavo giallo e verde o verde all'interno del condizionatore d'aria è un cavo di messa a terra, che non può essere utilizzato per altre finalità.

PREPARAZIONE PRIMA DELL'INSTALLAZIONE

Nota: Verificare che gli accessori siano disponibili prima dell'installazione.

Elenco accessori

Giunto A Tubo di scarico del calore		Clip posteriore Gancio per cavo
Clip per tubo Vite Tubo di scarico Tappo in gomma	[Y2AS]
[xXCS]Connettore di scarico Telecomando Batteria (AAA 1,5 V) Manuale d'uso

IT

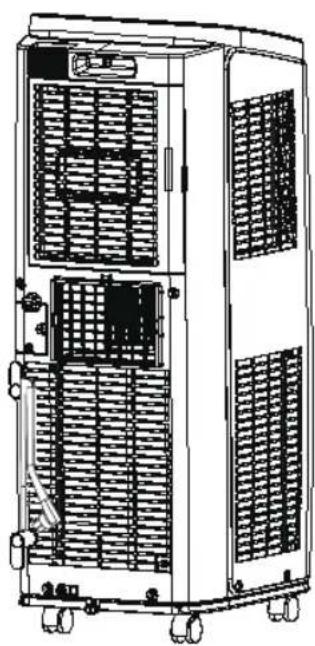

MONTAGGIO DEL GANCIO DEL CAVO

- Assemblare il gancio del cavo sul retro dell'unità con le viti (la direzione del gancio del cavo è quella mostrata nella figura seguente)

La direzione del gancio del cavo è verso l'alto Gancio per cavo Vite La direzione del gancio del cavo è verso il basso

- Avvolgere il cavo di alimentazione intorno al gancio del cavo

RIMOZIONE DELL'ACQUA RACCOLTA

Quando si utilizza la porta di scarico inferiore per drenare l'acqua, installare il tubo di drenaggio prima dell'uso. Uno scarso drenaggio influenzerà il normale funzionamento dell'unità.

Istruzioni per l'installazione del tubo di drenaggio:

1. Fissare la clip del tubo di drenaggio a destra del pannello laterale posteriore vicino all'apertura di drenaggio con una vite.

Porta di drenaggio inferiore Clip per tubo di drenaggio Vite

1. Rimuovere il tappo di gomma dalla porta di drenaggio inferiore.

Porta di drenaggio inferiore

1. Inserire il tubo di drenaggio nella porta di drenaggio inferiore e avvitarlo.
2. Inserire il tappo di gomma nell'altro lato del tubo di drenaggio, quindi fissarlo nella clip del tubo di drenaggio.

Tappo in gomma Clip per tubo di drenaggio Tubo di scarico Porta di drenaggio inferiore

IT

METODO DI DRENAGGIO

1. Drenare l'acqua dall'apertura di drenaggio inferiore

- Spegnere l'unità ed estrarre la spina dalla presa.

- Collocare un recipiente per l'acqua sotto la porta di drenaggio inferiore o spostare l'unità in un luogo in cui possa essere scaricata.

- Rimuovere il tappo in gomma della porta di drenaggio inferiore per scaricare l'acqua.

- Dopo lo scarico, inserire il tappo di gomma.

- Inserire la spina nella presa e accendere l'apparecchio.

1. Scaricare l'acqua dalla porta di drenaggio centrale.

Nota: L'acqua può essere svuotata automaticamente in uno scarico a pavimento collegando un tubo con diametro interno di 13 mm (non incluso)

- Rimuovere il tappo di scarico ruotandolo in senso antiorario, quindi rimuovere il tappo di gomma dal beccuccio.

- Avvitare il connettore di scarico al beccuccio ruotandolo in senso orario.

- Inserire il tubo di drenaggio nel connettore di scarico.

Nota: Quando si utilizza l'opzione di drenaggio continuo dalla porta di drenaggio centrale, posizionare il dispositivo portatile su una superficie piana e assicurarsi che il flessibile da giardino sia libero da ostruzioni e sia rivolto verso il basso. Il posizionamento del portatile su una superficie irregolare o un'installazione non corretta del flessibile possono causare il riempimento del telaio con acqua e lo spegnimento dell'unità. In caso di arresto, svuotare l'acqua nel telaio, quindi controllare che la posizione del portatile e il flessibile siano impostati correttamente.

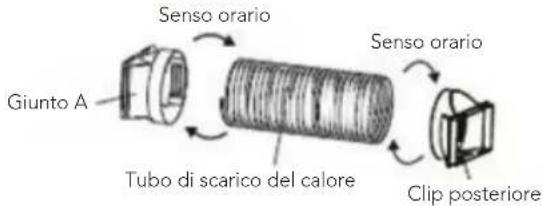

1. Ruotare il giunto A e la clip posteriore in senso orario nelle due estremità del tubo di scarico del calore.

Giunto A Senso orario Tubo di scarico del calore Senso orario Clip posteriore

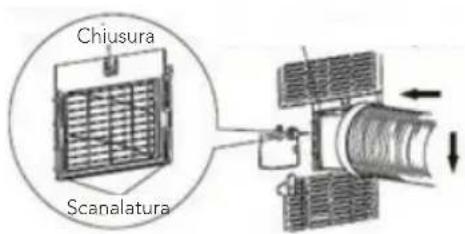

1. Inserire il giunto A del tubo di scarico del calore nella scanalatura fino a udire un suono.

Chiusura Scanalatura

IT

1. Guidare il tubo di scarico del calore all'esterno. Per un effetto ottimale, scegliere una finestra senza luce solare diretta. Tenere chiuse le altre finestre.

1. Far scorrere e aprire il coperchio dello scarico sul pannello della finestra e fissare la clip posteriore. (Opzionale). Per installare correttamente il pannello per finestre, consultare il foglietto di istruzioni accluso.

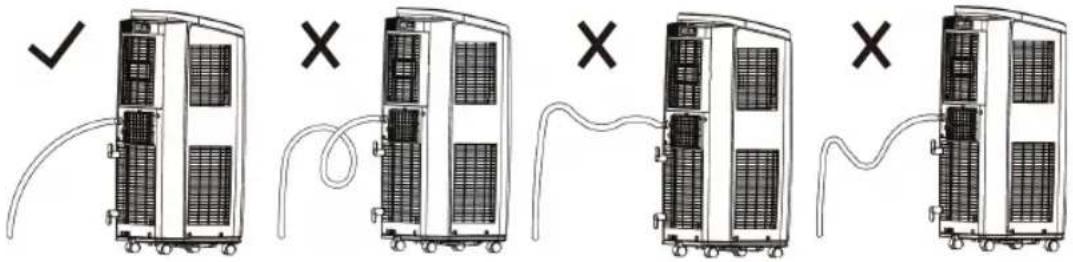

• Per migliorare l'efficienza del raffreddamento, il tubo di scarico del calore deve essere il più corto possibile e piatto, senza curve, per garantire uno scarico del calore uniforme.
• La lunghezza del tubo di scarico del calore è inferiore a 1 m. Si consiglia di utilizzare il prodotto con la lunghezza più corta.
• Durante l'installazione, il tubo di scarico del calore deve essere quanto più piatto possibile. Non prolungare il tubo né collegarlo ad altri tubi di scarico del calore.

Corretto

Corretto

Corretto

Errato

BEYOND EXPECTATIONS 5 SINCE 1948 YEAR GUARANTEE

GARANZIA

Wilfa rilascia una garanzia di 5 anni su questo prodotto a partire dal giorno dell'acquisto. La garanzia copre i guasti o i difetti di produzione che si verificano durante il periodo di garanzia. La ricevuta d'acquisto funge da prova nei confronti del rivenditore in caso di rivendicazione della garanzia.

La garanzia è valida solo per i prodotti acquistati e utilizzati per l'uso domestico privato. In caso di utilizzo commerciale del prodotto, la garanzia perde la sua validità. La garanzia non è valida se il prodotto viene utilizzato in modo improprio o negligente, se le istruzioni fornite da Wilfa non vengono rispettate, se viene modificato o se viene effettuata una riparazione non autorizzata. La garanzia non è valida anche in caso di normale usura del prodotto, uso improprio, mancanza di manutenzione, uso di tensioni elettriche errate o:

• Sovraccarico del prodotto
• Componenti normalmente soggetti a usura
• Componenti di cui si prevede la regolare sostituzione (ad es. filtro, batteria, ecc.)

Il manuale di istruzioni è disponibile anche sul nostro sito web wilfa.com

IT

SPECIFICHE DEL PRODOTTO

220V\~240V\~50Hz 1260W

Gas R290: 180gram

52/51/49 dB(A)

Deumidificazione 1.43 L/h

ASSISTENZA E RICAMBI

Per ricevere assistenza, visitare il sito wilfa.com e consultare la nostra pagina dedicata all'assistenza clienti. In questa sezione è possibile trovare le risposte alle domande frequenti, nonché informazioni su ricambi, consigli, suggerimenti pratici e tutti i nostri dati di contatto.

RICICLABILITÀ

Questo marchio indica che il prodotto non deve essere smaltito insieme ad altri rifiuti domestici all'interno dell'UE. Al fine di evitare possibili danni all'ambiente o alla salute umana derivanti dallo smaltimento incontrollato dei rifiuti, riciclare il prodotto in modo responsabile allo scopo di promuovere il riutilizzo sostenibile delle risorse materiali. Per restituire un dispositivo dismesso, servirsi dei sistemi di restituzione e raccolta o contattare il rivenditore presso il quale è stato acquistato il prodotto. Questo prodotto può essere smaltito presso un centro di riciclaggio ecologico gratuito.

IT

CONTENIDO
