Cool 9 Connected - Ilmastointi WILFA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Siirrettävä monoblock-ilmastointilaite
Merkki	Wilfa
Malli	Cool 9 Connected
Kylmäaine	R290 (syttyvä kaasu)
Pienin käyttöpinta-ala	11 m²
Käyttölämpötila-alue	16 °C - 35 °C
Käyttötilat	Jäähdytys, Kuivaus, Tuuletus, Auto
Ohjaus	Ohjauspaneeli ja kaukosäädin
Yhteydet	Sisäänrakennettu Wi-Fi
Ajastin	Kyllä (0,5 - 24 tuntia)
Ilmansuodatin	Pestävä, puhdistus 3 kuukauden välein
Kaukosäädin	Sisältyy (AAA-paristot 2×1,5 V)

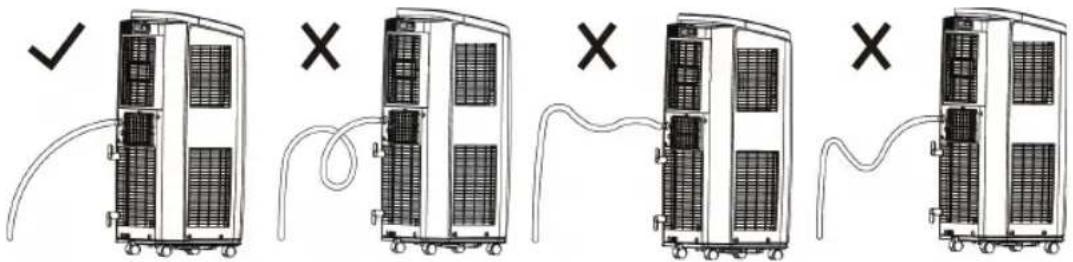

Lämmönpoistoletku	Pituus alle 1 m
Tyhjennys	Alempi aukko tai jatkuva letkulla
Virtalähde	230 V ~ 50 Hz
Takuu	5 vuotta
Turvallisuus	Automaattinen pysäytys häiriön sattuessa, ylikuumenemissuoja
Puhdistus	Ulkokuori pehmeällä liinalla, suodatin vedellä
Varaosat	Suodatin, kaukosäädin, poistoletku
Mukana tulevat lisävarusteet	Tiiviste, pidikkeet, letkukiristin, tulppa, tyhjennysliitin, kaukosäädin, paristot, käyttöohje

Usein kysytyt kysymykset - Cool 9 Connected WILFA

Kuinka asentaa Cool 9 Connected -ilmastointilaite?

Aseta laite tasaiselle ja sileälle lattialle, vähintään 30 cm etäisyydelle seinistä. Kiinnitä lämmönpoistoletku (pituus < 1 m) ilmastointilaitteeseen ja suuntaa se ulos. Käytä mukana tulevaa tiivistettä ja takapidikettä. Kytke laite maadoitettuun pistorasiaan. Varmista, että huone on yli 11 m².

Kuinka puhdistaa suodatin?

Sammuta ja irrota laite pistorasiasta. Poista suodatin painamalla salpaa. Pese se neutraalilla pesuaineella ja haalealla vedellä (max 40 °C). Kuivaa varjossa ennen takaisin asettamista. Puhdista suodatin 3 kuukauden välein.

Mitä tehdä, jos ilmastointilaite ei käynnisty?

Tarkista sähkönsyöttö (pistorasia, katkaisija). Odota 3 minuuttia pysäytyksen jälkeen ennen uudelleenkäynnistystä. Jos ongelma jatkuu, ota yhteys ammattilaiseen. Älä korjaa itse.

Kuinka käyttää kaukosäädintä?

Aseta kaksi AAA-paristoa (1,5 V) napaisuuksien mukaisesti. Suuntaa kaukosäädin laitteen vastaanottimeen (enintään 8 m etäisyys). Käytä painikkeita ON/OFF, Tila (Auto, Cool, Dry, Fan), lämpötilan säätö (+/-), tuulettimen nopeus, ajastin ja Wi-Fi.

Mitä virhekoodit tarkoittavat?

Koodit F0, F1, F2, F4 edellyttävät yhteydenottoa tekniseen tukeen. E8 ja H3 osoittavat liian korkeaa ympäristön lämpötilaa tai lämmönvaihtimien tukkeutumista: puhdista ja sammuta laite. H8 tarkoittaa liikaa vettä rungossa: tyhjennä vesi.

Voinko käyttää jatkojohtoa?

Ei, jatkojohdon käyttö on kielletty palo- ja sähköiskuvaaran välttämiseksi. Kytke laite suoraan seinäpistorasiaan.

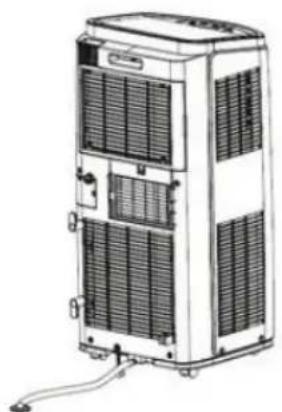

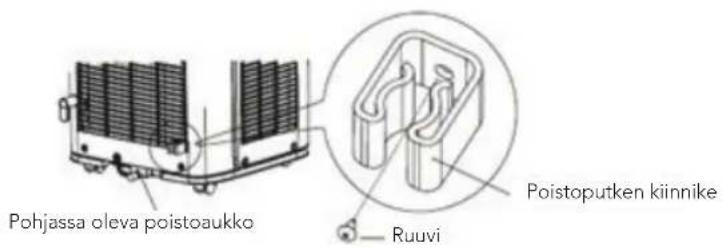

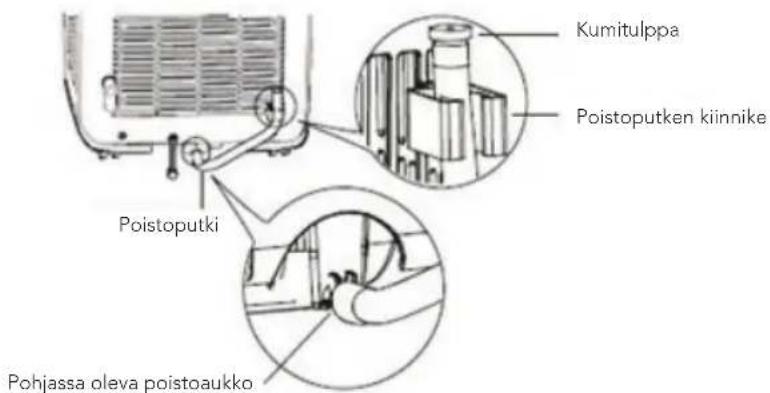

Kuinka tyhjentää vesi?

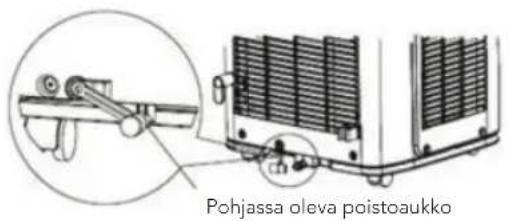

Sammuta ja irrota laite pistorasiasta. Aseta astia alemman tyhjennysaukon alle, poista kumitulppa ja anna veden valua. Jatkuvaa tyhjennystä varten kiinnitä 13 mm sisähalkaisijan letku (ei sisälly).

Onko R290-kaasu vaarallista?

R290 on syttyvää ja hajutonta. Älä puhkaise tai polta laitetta. Säilytä sitä hyvin tuuletetussa huoneessa ilman sytytyslähteitä. Vuodon sattuessa tuuleta ja ota yhteys ammattilaiseen. Huoneen vähimmäispinta-ala on oltava 11 m².

Kuinka määrittää Wi-Fi?

Paina ohjauspaneelin tai kaukosäätimen Wi-Fi-painiketta aktivoidaksesi toiminnon. Käytä Wilfa-sovellusta (jos saatavilla) yhdistääksesi laitteen verkkoosi. Wi-Fi-moduulin nollaamiseksi paina samanaikaisesti Mode- ja Wi-Fi-painikkeita 1 sekunnin ajan (laite sammutettuna).

Mikä on takuu?

Wilfa antaa 5 vuoden takuun ostopäivästä alkaen, joka kattaa valmistusvirheet kotitalouskäytössä. Takuu ei koske kaupallista käyttöä, väärinkäyttöä, luvatonta korjausta tai normaalia kulumista (suodatin, paristot). Säilytä ostokuitti.

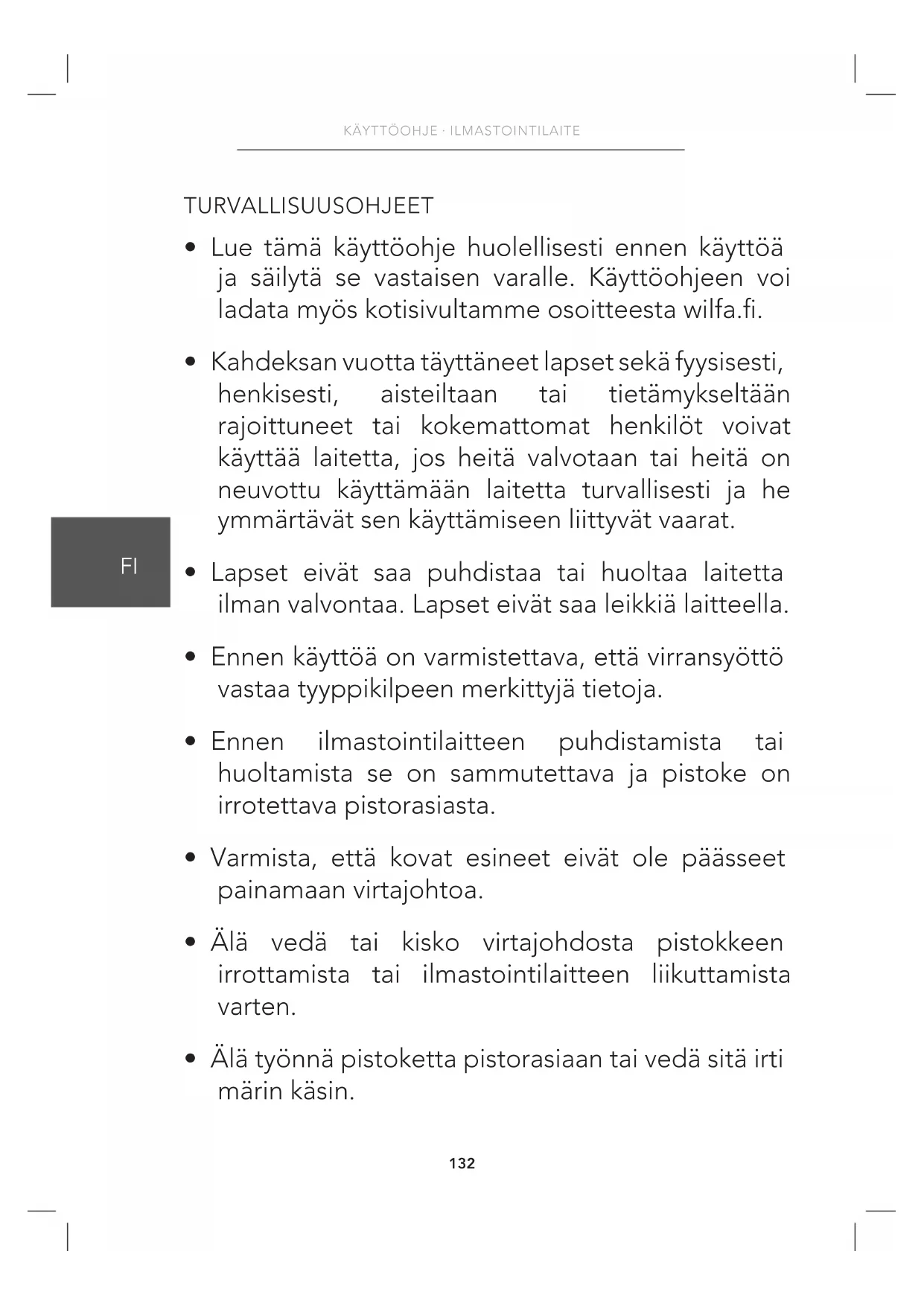

KÄYTTÖOHJE Cool 9 Connected WILFA

• Lue tämä käyttöohje huolellisesti ennen käyttöä ja säilytä se vastaisen varalle. Käyttöohjeen voi ladata myös kotisivultamme osoitteesta wilfa.fi.
• Kahdeksan vuotta täyttäneet lapset sekä fyysisesti, henkisesti, aisteiltaan tai tietämykseltään rajoittuneet tai kokemattomat henkilöt voivat käyttää laitetta, jos heitä valvotaan tai heitä on neuvottu käyttämään laitetta turvallisesti ja he ymmärtävät sen käyttämiseen liittyvät vaarat.
• Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa. Lapset eivät saa leikkiä laitteella.
• Ennen käyttöä on varmistettava, että virransyöttö vastaa tyyppikilpeen merkittyjä tietoja.
• Ennen ilmastointilaitteen puhdistamista tai huoltamista se on sammutettava ja pistoke on irrotettava pistorasiasta.
• Varmista, että kovat esineet eivät ole päässeet painamaan virtajohtoa.
• Älä vedä tai kisko virtajohdosta pistokkeen irrottamista tai ilmastointilaitteen liikuttamista varten.

• Älä työnnä pistoketta pistorasiaan tai vedä sitä irti märin käsin.

• Käytä maadoitettua pistorasiaa. Varmista, että maadoitukseen voi luottaa.

• Jos virtajohto vahingoittuu, se on vaaratilanteiden ehkäisemiseksi aina vaihdettava uuteen valtuutetussa huoltokeskuksessa. Työn voi tehdä myös koulutettu asentaja.
• Jos huomaat epänormaalin tilan (kuten palaneen hajua), katkaise virta välittömästi ja ota yhteyttä paikalliseen jälleenmyyjään.
• Kun kukaan ei ole huolehtimassa laitteesta, siitä katkaistaan virta ja pistoke irrotetaan pistorasiasta.
• Älä roiskuta tai kaada vettä ilmastointilaitteen päälle. Muutoin ilmastointilaite voi mennä oikosulkuun tai vahingoittua.
• Mikäli käytössä on poistoletku, vallitseva lämpötila ei saa olla alle 0 °C. Muutoin ilmastointilaitteeseen valuu vettä.
• Lämmityslaitteita ei saa käyttää ilmastointilaitteen läheisyydessä.
• Ilmastointilaitetta ei saa käyttää kylpyhuoneessa tai kodinhoitohuoneessa.

• Pidä laite etäällä tulenlähteistä sekä syttyvistä ja räjähtävistä esineistä.

• Lapset ja toimintarajoitteiset henkilöt eivät saa käyttää laitetta ilman valvontaa.

• Lapset eivät saa leikkiä ilmastointilaitteella tai kiivetä sen päälle.
• Älä aseta tai ripusta ilmastointilaitteen yläpuolelle esineitä, joista tippuu vettä.
• Älä korjaa tai pura ilmastointilaitetta itse.
• Älä työnnä mitään esinettä ilmastointilaitteen sisään.
• Älä käytä jatkojohtoa.
• Älä työnnä mitään esineitä ilmakanavaan. Mikäli ilmakanavassa on jokin esine, ota yhteyttä ammattilaiseen esineen poistamista varten.

Toimittaja ei ole missään vastuussa henkilövahingoista tai aineellisista vahingoista, jotka johtuvat seuraavista syistä:

1. Tuotteen vaurioituminen epäsopivan käytön tai väärinkäytön vuoksi.

2. Tuotteen muokkaaminen, muuttaminen tai huoltaminen toisella välineellä käyttöohjeiden tai valmistajan ohjeiden vastaisesti.

3. Mikäli tarkastuksen jälkeen havaitaan, että tuotteen vika johtuu syövyttävästä kaasusta.

4. Mikäli tarkastuksen jälkeen havaitaan, että tuotteen vika johtuu epäsopivasta käsittelystä tuotteen kuljetuksen aikana.
5. Laitteen käyttö, korjaus tai ylläpito käyttöohjeiden tai voimassa olevien säännösten vastaisesti.
6. Mikäli tarkastuksen jälkeen havaitaan, että ongelma tai kiista johtuu muiden valmistajien valmistamien tuotteiden tai komponenttien laadusta tai suorituskyvystä.
7. Mikäli vaurio johtuu luonnonkatastrofista, huonosta käyttöympäristöstä tai force majeure -syystä.

Laite on täytetty palavalla R290-kaasulla.

Ennen laitteen asentamista ja käyttöä lue käyttöohjeet.

KYLMÄAINE

• Ilmalämpöpumpussa käytetään erityistä kylmäainetta, jonka avulla laite voi toimia aiotulla tavalla. Käytetty kylmäaine on erityispuhdistettua R290-fluoridia.

• Kylmäaine on palavaa ja hajutonta. Se voi aiheuttaa tietyissä olosuhteissa myös räjähdyksen.

• Yleisesti käytössä olevista kylmäaineista poiketen R290 ei saastuta eikä vaikuta negatiivisesti otsonikerrokseen. Sen kasvihuonevaikutukset ovat myös muita aineita pienemmät. R290-aineen termodynaamiset ominaisuudet ovaterittäin hyvät, minkä ansiosta sen käyttö on energiatehokasta. Sen vuoksi laitteita ei tarvitse täyttää yhtä usein.

• Tyyppikilvessä on ilmoitettu R290-kylmääineen täyttömäärä.

VAROITUS

• Laite on täytetty palavalla R290-kaasulla.
• Laitteen asennus-, käyttö- ja varastointipaikan lattiapinta-alan tulee olla vähintään 11m².
• Käytöstä poistettua laitetta on säilytettävä tilassa, jossa ei ole syttymislähteitä (esimerkiksi avotulta tai toiminnassa olevaa kaasulaitetta tai sähkölämmitintä).
• Laitetta tulee säilyttää hyvin ilmastoidussa paikassa, jonka koko vastaa käytön aikaisia huonekokomääräyksiä.
• Laitetta tulee säilyttää siten, että se ei pääse vaurioitumaan mekaanisesti.

• Laitteeseen liitettyjen putkien ei tule sisältää syttymislähteitä.

• Pidä esteet poissa kaikkien ilmanvaihtoaukkojen edestä.

• Älä lävistä tai polta.
• Ota huomioon, että kylmäaineet eivät välttämättä haise miltään.
• Älä yritä nopeuttaa sulatusta tai puhdistusta tavalla, joka eroaa valmistajan suosituksista.
• Huoltotyöt tulee suorittaa yksinomaan valmistajan suosittelemalla tavalla.
• Mikäli laite tarvitsee korjausta, ota yhteyttä lähimpään valtuutettuun huoltoliikkeeseen.
• Epäpätevien henkilöiden suorittamat korjaustyöt voivat olla vaarallisia.
• Noudata kansallisia kaasun käyttöä koskevia säännöksiä.

KÄYTTÖYMPÄRISTÖ

• Ilmastointilaitetta on käytettävä lämpötila-alueella 16 \~ 35 °C.
• Laite on tarkoitettu vain sisäkäyttöön.

• Laite on sijoitettava niin, että pistoke on käytettävissä.

• Ilmastointilaite on tarkoitettu vain kotikäyttöön, ei kaupallisiin tarkoituksiin.

• Ilmastointilaitteen ympärille on varattava vähintään 30 cm tilaa.
• Älä käytä ilmastointilaitetta kosteassa ympäristössä.
• Pidä ilman tulo- ja menoaukot puhtaina ja esteettöminä.
• Sulje laitteen käytön aikana ovet ja ikkunat jäähdytystehon parantamiseksi.
• Aseta ilmastointilaite sileälle ja tasaiselle alustalle melun ja tärinän välttämiseksi.
• Ilmastointilaitteessa on rullapyörät. Rullapyörät liukuvat sileällä ja tasaisella alustalla.
• Estä ilmastointilaitteen kallistuminen tai kaatuminen. Jos laitteen toiminnassa on jotain epänormaalia, katkaise siitä välittömästi virta ja ota yhteyttä jälleenmyyjään.
• Vältä suoraa auringonpaistetta.

FI

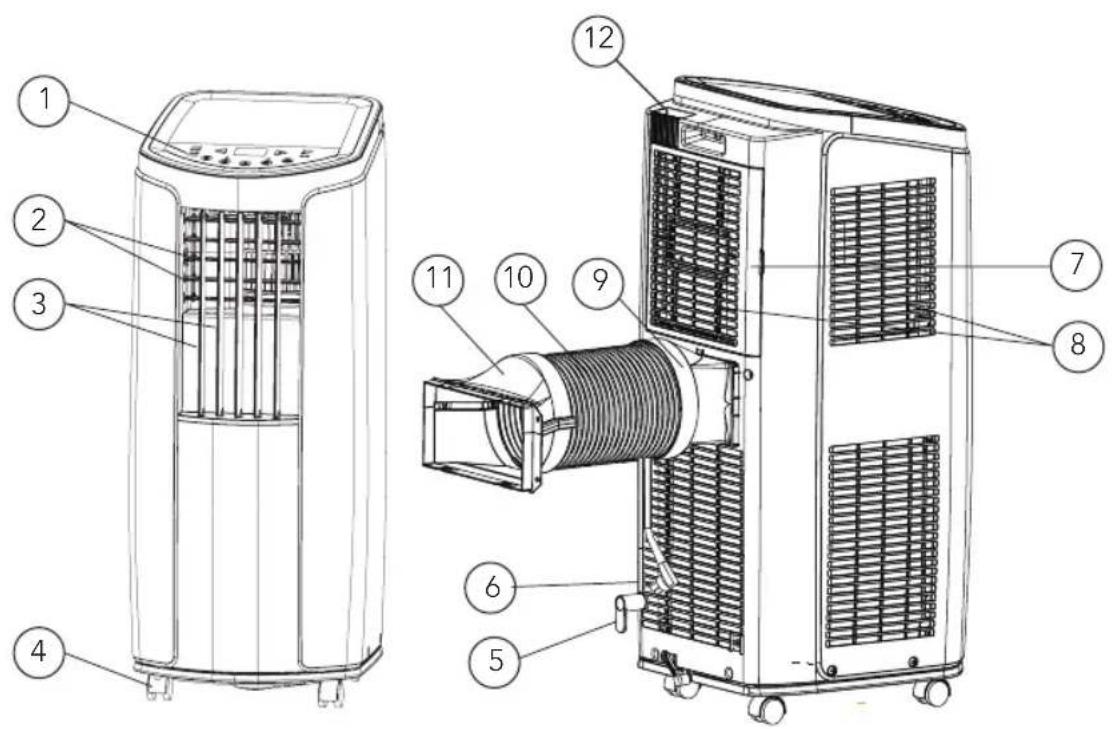

TUOTTEEN KUVAUS – LAITE

FI

1. Ohjauspaneeli
   2.Vaakasuuntainenilmanohjain (ilman ohjaussäleikkö)
2. Pystysuuntainenilmanohjain (ilman ohjaussäleikkö)
3. Rullapyörä

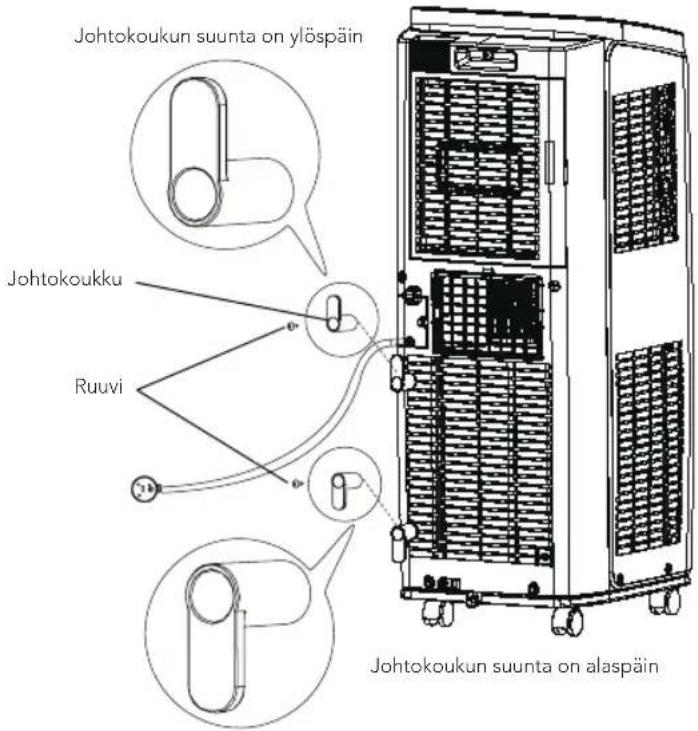

4. Johtokoukku

5. Virtapistoke

6. Suodatin
7. Ilmanotto

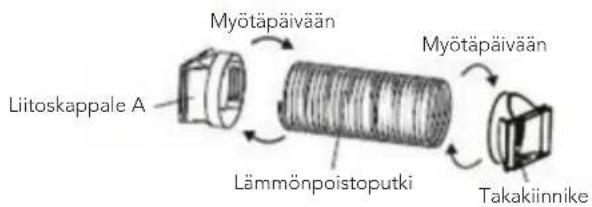

8. Liitoskappale
9. Lämmönpoistoputki

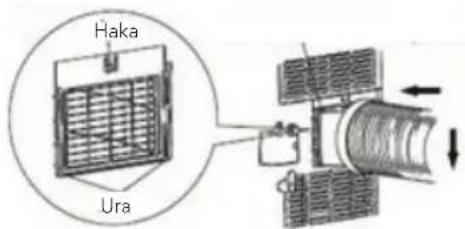

10. Takakiinnike
11. Kaukosäätimen koukku

KÄYTTÖ

Ilmavirran suunnan muuttaminen:

1. Ilmavirran suunta ylös/alas:

2. Pitele vaakasuuntaisia säleitä kuvan osoittamalla tavalla, ja säädä ilmavirran suuntaa.

3. Älä säädä vaakasuuntaisia säleitä pitkäksi aikaa alimpaan tai ylimpään asentoon JÄÄHDYTYS- tai KUIVAUS-tilassa, kun puhallinnopeus on hidas, sillä säleisiin voi kondensoitua vettä.

4. Ilmavirran suunta vasemmalle/oikealle Pitele pystysuuntaisia säleitä kuvan osoittamalla tavalla, ja säädä ilmavirran suuntaa.

Varoitus:

- Älä säädä pystysuuntaisia säleitä pitkäksi aikaa täysin vasemmalle tai oikealle JÄÄHDYTYS- tai KUIVAUS-tilassa, kun puhallinnopeus on hidas. Säleisiin voi kondensoitua vettä.

KÄYTTÖTESTI

• Käynnistä laite painamalla kaukosäätimen virtapainiketta.
• Paina tilapainiketta valitaksesi automaatti-, jäähdytys-, kuivaus- tai puhallintoiminnon ja tarkista, toimiiko laite normaalisti.
• Jos ympäristön lämpötila on alle 16 °C, laite ei voi toimia jäähdytystilassa.

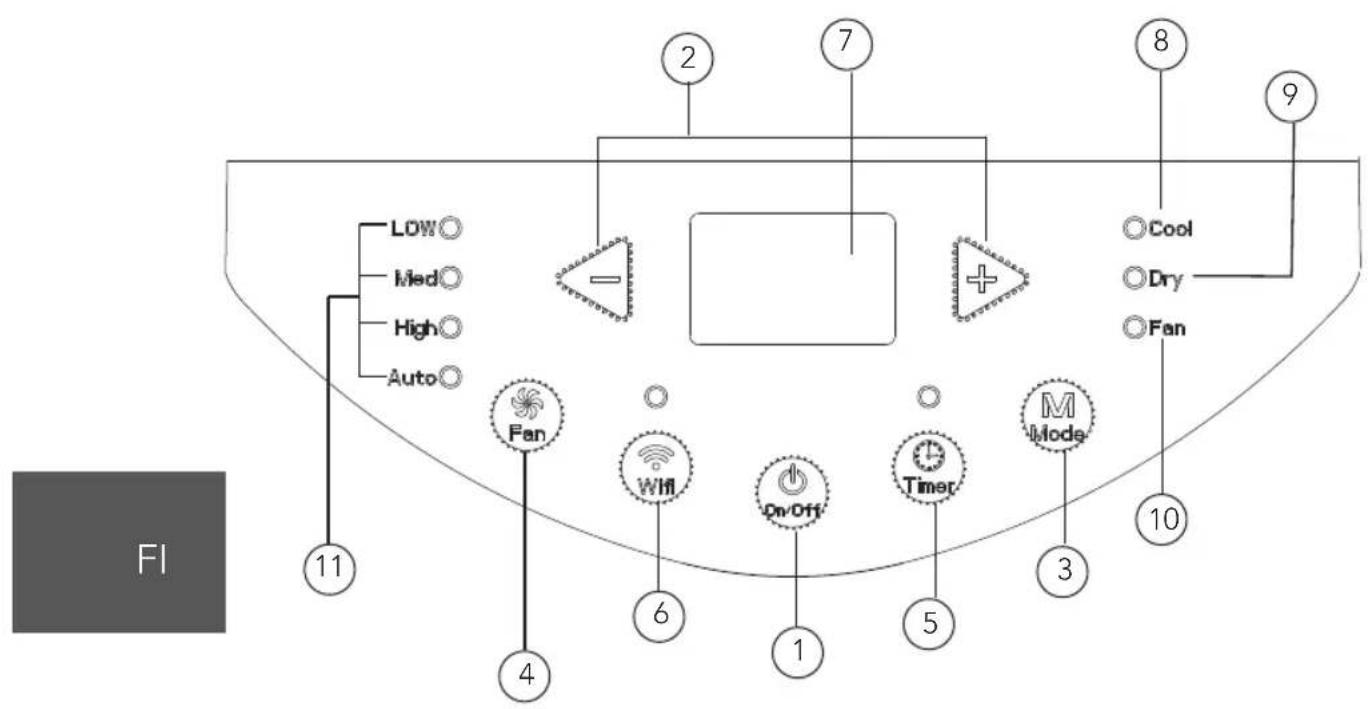

TUOTTEEN KUVAUS – OHJAUSPANEELI

1. Virtapainike
2. Plus-/miinuspainike
3. Mode-tilapainike
4. Fan-puhallinpainike
5. Timer-ajastinpainike
6. Wi-Fi-painike

7. Kylmäkatodinäyttö

8. Jäähdytys-tilan merkkivalo

9. Kuivaus-tilan merkkivalo
10. Puhallin-tilan merkkivalo
11. Puhaltimen nopeuden merkkivalo

KÄYTTÖ

• Kun ilmastointilaite kytketään virtalähteeseen, kuuluu merkkiääni. Tämän jälkeen ilmastointilaitetta voidaan käyttää ohjauspaneelin avulla.
• Kun laite on ON-tilassa, ohjauspaneelin painikkeiden painamisesta kuuluu merkkiääni. Samalla toimintoa vastaava merkkivalo syttyy ohjauspaneelissa.

① Virtapainike

Ilmastointilaite käynnistetään ja sammutetaan painikkeen avulla.

② Plus-/miinuspainike

Paina jäähdytystilassa plus- tai miinuspainiketta lämpötilan nostamiseksi tai laskemiseksi asteella (1 °C). Lämpötilan säätöalue on 16 \~ 30 °C. Kuivaus- tai puhallin-tilassa painike ei ole käytössä.

③ Mode-tilapainike

Paina painiketta uudelleen, niin tila vaihtuu seuraavassa järjestyksessä: Jäähdytys-> Kuivaus-> Puhallin

• Jäähdytys: Tässä tilassa jäähdytystilan merkkivalo palaa. Näytössä näkyy asetettu lämpötila. Lämpötilan asetusalue on 16–30 °C.
• Kuivaus: Tässä tilassa kuivaustilan merkkivalo palaa.
• Puhallin: Tässä tilassa laite käyttää ainoastaan puhallinta. Puhaltimen merkkivalo palaa.

④ Fan-puhallinpainike

Tällä painikkeella puhaltimen nopeutta säädetään järjestyksessä "hidas - keskinopea - nopea - automaattinen - hidas".

⑤ Timer-ajastinpainike

• Siirry ajastimen säätötilaan painamalla ajastinpainiketta.
• Säädä ajastinta painamalla plus- tai miinuspainikkeita.
• Ajastinarvo nousee tai laskee 0,5 tuntia plus- tai miinuspainiketta painettaessa 10 tuntiin saakka.

10 tunnin jälkeen ajastinarvo nousee tai laskee 1 tunnin plus- tai miinuspainiketta painettaessa. Ajastimen asettamisen jälkeen näytölle ilmestyy taas lämpötila, jos mitään ei paineta 5 sekuntiin. Jos ajastintoiminto on käynnissä, ylempi merkkivalo säilyttää näytön tilan. Peruuta ajastustila painamalla ajastinpainiketta uudelleen.

⑥ Wi-Fi-painike

• Ota Wi-Fi-toiminto käyttöön painamalla WiFi-painiketta. Kauko-ohjaimessa näkyy WiFi-kuvake: Voit poistaa Wi-Fi-toiminnon käytöstä pitämällä WiFi-painiketta painettuna 5 sekunnin ajan, jolloin Wi-Fi-kuvake katoaa.
• Kun laite on pois päältä, voit palauttaa WiFi-moduulin tehdasasetukset painamalla MODE- ja WiFi-painikkeita samanaikaisesti 1 sekunnin ajan.

TUOTTEEN YLEISKUVA – KAUKOSÄÄDIN

FI

FAN AUTO OPER 88°C 38.5 HOUR ON/OFF ModeOn/Off FanSwing + SleepTimer - HealthWiFi 1 2 3 4 5 6 7 9 8

1. Virtapainike
2. Mode-tilapainike
3. Plus-/miinuspainike
   4.Swing-kääntöpainike
   (ei käytettävissä)

4. Fan-puhallinpainike

5. Sleep-valmiustilapainike

6. Timer-ajastinpainike
   8.Health-terveyspainike
   (ei käytettävissä)
7. WiFi-painike

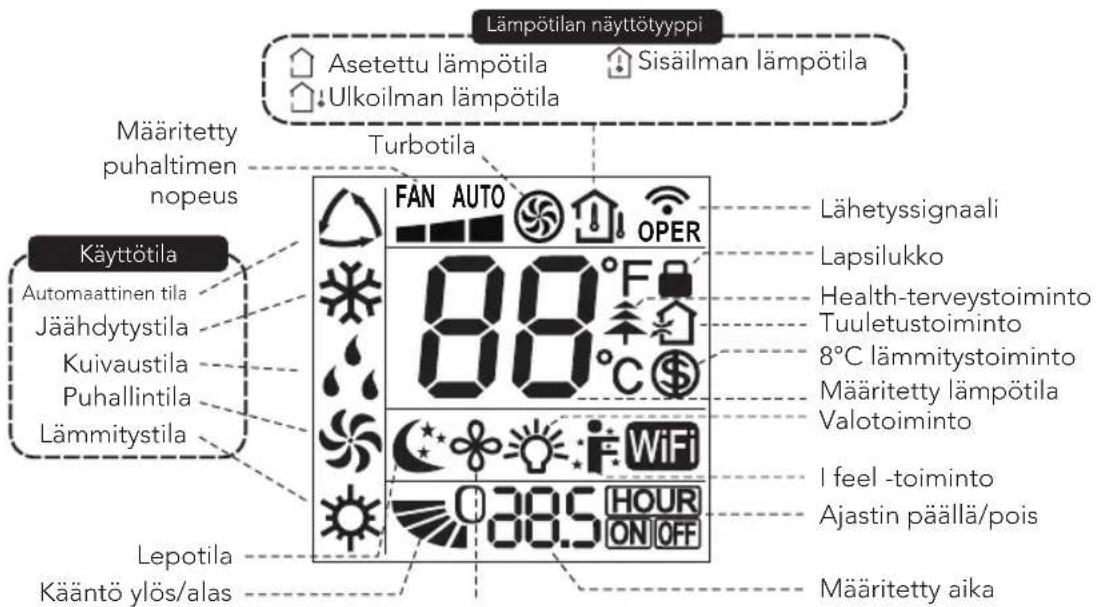

TUOTTEEN KUVAUS – KAUKOSÄÄTIMEN NÄYTTÖ

Lämpötilan näyttötyyppi Asetettu lämpötila Sisäilman lämpötila Ulkoilman lämpötila Määritetty puhaltimen nopeus Turbotila FAN AUTO OPER Lähetyssignaali Lapsilukko 80°F Health-terveystoiminto Tuuletustoiminto 8°C lämmitystoiminto Määritetty lämpötila Valotoiminto I feel -toiminto Ajastin päällä/pois 80.5 HOUR ON OFF Määritetty aika Käyttötila Automaattinen tila Jäähdytystila Kuivaustila Puhallintila Lämmitystila Lepotila Kääntö ylös/alas

Fl

Huom.:

Tämä on yleiskaukosäädin, ja jotkin sen kuvatut toiminnot eivät ole käytettävissä.

KÄYTTÖ

① Virtapainike

Voit käynnistää laitteen painamalla tätä painiketta. Voit sammuttaa laitteen painamalla tätä painiketta uudelleen.

② Mode-tilapainike

Paina painiketta uudelleen, niin tila vaihtuu seuraavassa järjestyksessä:

Automaattinen-> Jäähdytys-> Kuivaus-> Puhallin-> Lämmitys

• Automaattinen: Laite säätää asetukset automaattisesti automaattisen käytön aikana. Asetettua lämpötilaa ei voi muuttaa.
• Jäähdytys: Tässä ilmastointilaite toimii jäähdytystilassa. Jäähdytyksen merkkivalo palaa. Voit säätää puhaltimen nopeutta painamalla Fan Speed -painiketta.
• Kuivaus: Tässä tilassa laite toimii pienellä puhallinnopeudella kosteuden poistamiseksi, ja vastaava merkkivalo palaa. Puhaltimen nopeutta ei voi säätää.
• Puhallin: Tässä tilassa ilmastointilaite ei jäähdytä tai lämmitä, vaan ainoastaan puhaltaa. Puhaltimen merkkivalo palaa. Voit säätää puhaltimen nopeutta painamalla Fan Speed -painiketta.
  • Lämmitys: Ei käytettävissä

③ Plus-/miinuspainike

• Plus- ja miinuspainikkeiden painaminen lisää tai vähentää lämpötilaa 1 °C:n (°F:n). Kun plus- tai miinuspainiketta painetaan kahden sekunnin ajan, lukema kaukosäätimessä muuttuu nopeasti.
• Vapauta painike, kun haluttu lämpötila saavutetaan.

Ajastimen asetustilassa kutakin plus- tai miinuspainikkeen painallusta kohden aika lisääntyy tai vähenee 0,5 tuntia. Pitämällä plus- tai miinuspainiketta painettuna näytöllä näkyvä aika muuttuu nopeasti.

④ Swing-kääntöpainike

Ei käytettävissä tässä laitteessa.

⑤ Fan-puhallinpainike

Tällä painikkeella asetetaan puhaltimen nopeus. Sarja on automaattinen, 1, 2, 3 ja taas automaattinen.

Voit ottaa valmiustilan käyttöön painamalla tätä painiketta. Tämä toiminto ylläpitää miellyttävintä lämpötilaa.

⑦ Timer-ajastinpainike

• Kun painat tätä painiketta kerran, teksti HOUR ON (OFF) vilkkuu.
• Voit säätää ajastinasetusta painamalla plus- tai miinuspainiketta (aika muuttuu nopeasti, jos pidät plus- tai miinuspainiketta painettuna). Aika-alue on 0,5–24 tuntia.
• Vahvista ajastinasetus painamalla tätä painiketta uudelleen. Teksti HOUR ON (OFF) lakkaa vilkkumasta.

Jos teksti vilkkuu mutta ajastinpainiketta ei paineta, ajastimen asetustila päättyy 5 sekunnin kuluttua. Jos ajastin on vahvistettu, voit peruuttaa sen painamalla tätä painiketta uudelleen.

Ei käytettävissä tässä laitteessa.

⑨ Wi-Fi-painike

• Ota Wi-Fi-toiminto käyttöön painamalla WiFi-painiketta. Kauko-ohjaimessa näkyy WiFi-kuvake: Voit poistaa Wi-Fi-toiminnon käytöstä pitämällä WiFi-painiketta painettuna 5 sekunnin ajan, jolloin Wi-Fi-kuvake katoaa.
• Kun laite on pois päältä, voit palauttaa WiFi-moduulin tehdasasetukset painamalla MODE- ja WiFi-painikkeita samanaikaisesti 1 sekunnin ajan.

Painikkeiden yhdistelmä:

• Lämpötilamerkinnän vaihto: Kun laite on OFF-tilassa, voit vaihdella °C- ja °F-merkintätavan välillä painamalla yhtä aikaa miinuspainiketta ja Mode-tilapainiketta.
• Valotoiminto: Kun laite on päällä tai pois päältä, voit painaa pluspainiketta ja Fan-puhallinpainiketta samanaikaisesti kytkeäksesi näytön valon päälle tai pois päältä. Kun virta kytketään, valo on oletuksena päällä.

PARISTOJEN VAIHTAMINEN

1. Paina kaukosäätimen takana olevaa kohtaa, jossa on merkintä Paina paristokotelon kantta nuolen osoittamaan suuntaan.
2. Vaihda molemmat (AAA 1.5V) paristot ja varmista, että plus- ja miinusnavat tulevat oikein.
3. Laita paristokotelon kansi takaisin.

Huom.:

• Suuntaa käytön aikana kaukosäätimen signaali kohti laitteen vastaanottoikkunaa.
• Lähettimen ja vastaanottoikkunan välinen etäisyys ei saa olla yli 8 metriä, eikä niiden välissä saa olla esteitä.
• Signaaliin tulee helposti häiriöitä huoneessa, jossa on fluoresoiva valaisin tai langaton puhelin. Tällöin kaukosäätimen tulee olla lähellä laitetta käytön aikana.
  • Vaihda tarvittaessa uudet, samanmalliset paristot.
• Kun kaukosäädintä ei käytetä pitkään aikaan, ota paristot pois.
• Jos kaukosäätimen näyttö on sumea tai sitä ei näy, vaihda paristot.

PUHDISTUS JA KUNNOSSAPITO

Varoitus:

• Katkaise ilmastointilaitteesta virta ja irrota pistoke ennen laitteen puhdistusta. Muutoin voi aiheutua sähköisku.
• Älä puhdista ilmastointilaitetta vedellä. Vesi voi aiheuttaa sähköiskun.
• Älä käytä haihtuvaa nestettä (kuten ohennetta tai bensiiniä) ilmastointilaitteen puhdistukseen. Se voi vaurioittaa laitteen ulkonäköä.
• Älä roiskuta siihen vettä tai muuta nestettä, sillä se voi vahingoittaa muoviosia ja jopa aiheuttaa sähköiskun.

KOTELON PUHDISTUS

Jos kotelossa on pölyä, pyyhi se pois pehmeällä liinalla. Jos kotelo on erittäin likainen (esimerkiksi rasvainen), voit käyttää neutraalia puhdistusainetta.

SÄLEIKÖN PUHDISTUS

Käytä puhdistusainetta ja pehmeää harjaa.

SUODATTIMEN PUHDISTUS

1. Suodattimen irrottaminen.
   – Paina hakaa kuvan osoittamalla tavalla ja irrota sitten suodatin 1.
2. Vedä suodatin 2 ulos.
3. Suodattimen puhdistus
4. Käytä suodattimen puhdistamiseen puhdistusainetta tai vettä. Jos suodatin on hyvin likainen (esimerkiksi rasvainen), käytä lämmintä, 40 celsiusasteista (104 °F) vettä ja neutraalia puhdistusainetta. Sijoita laite varjoon kuivumaan.
5. Suodattimen asentaminen.
6. Kun suodatin on puhdistettu ja kuivattu, asenna se takaisin paikalleen.

Huom.:

• Suodatin tulee puhdistaa noin kolmen kuukauden välein. Jos käyttöympäristö on erittäin pölyinen, suodattimen voi puhdistaa useammin.
• Älä kuivaa suodatinta avotulella tai hiustenkuivaimella. Se voi vaurioitua tai syttyä palamaan.

PUHDISTA LÄMMÖNPOISTOPUTKI.

Irrota lämmönpoistoputki ilmastointilaitteesta, puhdista ja kuivaa se, ja asenna se takaisin. (Katso ohjeet lämmönpoistoputken asennukseen ja purkamiseen liittyvistä ohjeista).

TARKISTUKSET

TARKISTUS ENNEN KÄYTTÖÄ

1. Tarkista, ettei ilman tulo- ja menoaukoissa ole esteitä.
2. Varmista, että pistoke ja kanta ovat hyvässä kunnossa.
3. Tarkista, että suodatin on puhdas.
4. Tarkista, onko kaukosäätimessä paristot.
5. Varmista, että liitoskappaleet, luukun kannatin ja lämmönpoistoputki on asennettu tiiviisti.
6. Tarkista lämmönpoistoputki vaurioiden varalta.

TARKISTUS KÄYTÖN JÄLKEEN

1. Irrota laite virtalähteestä.
2. Puhdista suodatin ja kotelo.
3. Poista ilmastointilaitteesta pöly ja muut epäpuhtaudet.
4. Poista kertynyt vesi rungosta (katso lisätietoja vedenpoistoa käsittelevästä kohdasta).
5. Tarkista luukun kannatin vaurioiden varalta. Jos huomaat vaurion, ota yhteyttä jälleenmyyjään.

PITKÄAIKAINEN SÄILYTYS

Jos ilmastointilaitetta ei käytetä pitkään aikaan, tee seuraavat huoltotoimenpiteet:

• Varmista, ettei runkoon ole kertynyt vettä ja että lämmönpoistoputki on purettu.
• Irrota pistoke ja kierrä virtajohto kerälle.
• Puhdista ilmastointilaite ja pakkaa se hyvin pölyn kertymisen estämiseksi.

KIERRÄTYS

• Pakkauksen osat on kierrätetty. Käyttäjiä kehotetaan noudattamaan paikallisia määräyksiä tai kääntymään paikallisen kierrätyskeskuksen henkilöstön puoleen.
• Jos haluat hävittää ilmastointilaitteen, ota yhteyttä paikalliseen kierrätyslaitokseen tai tuotteen jälleenmyyjään asianmukaisen hävitystavan valitsemiseksi.

VIANMÄÄRITYS

Tarkista alla olevat kohdat ennen huoltopyyntöä. Jos toimintahäiriö jatkuu, ota yhteyttä paikalliseen jälleenmyyjään tai pätevään huoltoliikkeeseen..

Ongelma Mahdolliset syyt Ratkaisut
Ilmastointilaite ei toimi	Saako laite virtaa?	Odota virran takaisinkytkentää
	Onko pistoke löysällä?	Laita pistoke pistorasiaan
	Onko ilmakytkin lauennut tai sulake palanut?	Käänny asiantuntijan puoleen ilmakytkimen tai sulakkeen vaihtamiseksi.
	Onko virtapiirissä toimintahäiriö?	Käänny asiantuntijan puoleen virtapiirin vaihtamiseksi.
	Onko laite käynnistetty uudestaan välittömästi pysähdyksen jälkeen?	Odota 3 minuuttia ja käynnistä laite uudelleen.
Heikko jäähdytysteho	Onko virtualähde liian heikko?	Varmista, että laite on kytketty asianmukaiseen virtualähteeseen.
	Onko ilman-suodattimessa pölyä/epäpuhtauksia?	Puhdista ilmansuodatin.
	Onko lämpötila säädetty asianmukaisesti?	Säädä lämpötila-asetusta.
	Ovatko ovet ja ikkunat suljettu?	Sulje ovi ja ikkuna.
Ilmastointilaite ei saa signaalia kaukosäätimestä tai kaukosäädin ei tunnista laitetta.	Onko laitteen normaali toiminta keskeytynyt esimerkiksi staattisen paineen tai epävakaan jännitteen vuoksi?	Irrota pistoke. Laita pistoke takaisin noin 3 minuutin kuluttua ja käynnistä laite sitten uudelleen.
	Onko kaukosäädinkantoalueen sisällä?	Kaukosäätimen kantoalue on 8 metriä. Sitä kauempana kaukosäädin ei toimi.
	Onko kaukosäätimen ja laitteen välissä yhteyttä häiritsevä este?	Poista este.
	Onko kaukosäätimen herkkyys liian vähäinen?	Tarkista kaukosäätimen paristot. Jos paristot ovat tyhjentyneet, vaihda ne.
	Onko huoneessa fluoresoiva valaisin?	Siirrä kaukosäädintä lähemmäs ilmastointilaitetta.Sammuta fluoresoiva valaisin ja yritä uudestaan.
Ilmastointilaitte-esta ei tule ilmaa.	Onko ilman ulos- tai sisääntuloaukkotukossa?	Poista esteet.
	Onko suodatin likainen?	Puhdista suodattimet.
Lämpötilaa ei saa säädettyä.	Onko laite säädetty automaattiseen tilaan tai onko lapsilukko päällä?	Automaattisessa tilassa lämpötilaa ei voi säätää.Lapsilukon voi poistaa käytöstä painamalla plus- ja miinuspainiketta.
	Onko huoneenlämpö laitteen lämpötila-alueella?	Lämpötilan säätöalue: 16–30 °C.
Laitteesta tulee hajua.	Haju tulee huoneessa olevasta lähteestä, kuten huonekalusta, tupakasta jne.	Poista hajunlähde.Puhdista suodatin.

FI

Käytön aikana kuuluu epänormaali ääni.	Aiheuttaako ukkonen, radio tms. häiriöitä laitteen toimintaan?	Irrota virtajohto, kiinnitä se uudelleen ja käynnistä laite sitten uudelleen.
Virtaavan veden ääni.	Käynnistettiinkö tai sammutettiinko laite juuri?	Laitteen sisällä olevasta kylmäaineesta kuuluu ääntä. Tämä on normaalia.
Kuulostaa siltä kuin jokin murtuisi.	Käynnistettiinkö tai sammutettiinko laite juuri?	Paneelin lämpölaajeneminen tai -kutistuminen johtuu lämpötilan muutoksesta ja aiheuttaa kitkaäänen. Tämä on normaalia.

VIKAKOODIT

Vikakoodit Vianmääritys

F0, F1, F2, F4 Ota yhteyttä huoltokeskukseemme.

E8, H3 1. Tarkista, onko laite liian kuumassa ja kosteassa ympäristössä.
Jos ympäristön lämpötila on liian korkea, katkaise laitteesta virta ja käynnistä se uudelleen vasta kun ympäristön lämpötila on alle 35 °C (95 °F).
2. Tarkista, onko haihduttimen tai lauhduttimen tukkeena jotakin. Mikäli on, poista häiritsevät esineet, katkaise laitteesta virta ja käynnistä se sitten uudelleen.
3. Jos toimintahäiriö jatkuu, ota yhteyttä huoltokeskukseemme.

H8 1. Kaada kotelon sisällä oleva vesi ulos.

1. Jos H8 ei poistu, ota yhteyttä huoltokeskukseemme.

Varoitus:

• Jos huomaat alla kuvattuja ilmiöitä, katkaise ilmastointilaitteesta virta ja irrota pistoke välittömästi. Ota heti yhteyttä jälleenmyyjään.
• Virtajohto on ylikuumentunut tai vaurioitunut.
• Käytön aikana kuuluu epänormaali ääni.
  – Laitteesta tulee hajua.
• Laitteesta valuu vettä.
• Älä korjaa tai säädä ilmastointilaitetta itse.
• Jos ilmastointilaitetta käytetään häiriötilassa, on olemassa toimintahäiriön, sähköiskun tai tulipalon vaara.

ASENTAMINEN

VAROTOIMET

Varoitus:

• Noudata kaikki voimassa olevia säädöksiä ja asetuksia.
• Älä käytä vaurioitunutta tai standardeista poikkeavaa sähköjohtoa.
• Tee asennus- ja huoltotoimet huolellisesti. Estä laitteen virheellinen käyttö sähköiskujen, tapaturmien ja muiden onnettomuuksien välttämiseksi.

ASENNUSPAIKAN VALINTA – PERUSEDELLYTYKSET

Laitteen asentaminen alla mainittuihin paikkoihin voi aiheuttaa toimintahäiriön. Jos muunlaista paikkaa ei ole, ota yhteyttä paikalliseen jälleenmyyjään tai Wilfan asiakaspalveluun.

1. Paikat, joissa on voimakkaita lämmönlähteitä, höyryjä, syttyviä tai räjähtäviä kaasuja tai haihtuvia aineita.
2. Paikat, joissa on korkeajännitteisiä laitteita (kuten hitsauslaitteita, lääkinnällisiä laitteita).
3. Rannikolla sijaitsevat paikat.
4. Paikat, joissa on öljyä ja höyryä ilmassa.
5. Paikat, joissa on rikkihappoa.
6. Muut paikat, joissa on erityisiä olosuhteita.
7. Laitetta ei saa asentaa epävakaalle tai liikkuvalle pohjalle (kuten kuorma-autoon) tai korroosiota aiheuttavaan ympäristöön (kuten kemianteollisuuden tehtaaseen).

ILMASTOINTILAITTEEN ASENNUSVAATIMUKSET

1. Ilmanottoaukon tulee olla etäällä esteistä. Älä sijoita esineitä ilmanottoaukon lähelle. Muussa tapauksessa lämmönpoistoputken säteily häiriintyy.
2. Yritä pitää laite etäällä fluoresoivista valaisimista.
3. Laitetta ei saa asentaa pyykkitupaan. Suuri kosteus voi aiheuttaa toimintahäiriöitä.

SÄHKÖLIITÄNNÄN VAATIMUKSET

Varotoimenpiteet

1. Laitteen asentamisessa on noudatettava sähköturvallisuutta koskevia säädöksiä.
2. Käytä hyväksyttyä virransyöttöpiiriä paikallisten turvamääräysten mukaisesti.

3. Jos virtajohto on vahingoittunut, se on vaaran välttämiseksi vaihdatettava valmistajalla, valmistajan valtuuttamassa huoltokorjaamossa tai valtuutetulla ammattilaisella.

4. Kytke vaihejohdin, neutraali johdin ja maadoitusjohdin pistorasiaan.

5. Varmista, että virtalähde on katkaisu ennen sähköön tai turvallisuuteen liittyvien tehtävien suorittamista.
6. Älä kytke virtaa päälle ennen kuin asennus on valmis.
7. Ilmastointilaite on 1. luokan sähkölaite. Ammattilaisen on maadoitettava se asianmukaisesti erityisellä maadoituslaitteella. Varmista, että laite on asianmukaisesti maadoitettu, sillä muussa tapauksessa olemassa on sähköiskun vaara.
8. Maadoitusresistanssin on noudatettava kansallisia sähköturvallisuusmääräyksiä.
9. Laite on asennettava kansallisten sähköasennuksia koskevien säädösten mukaisesti.
10. Ilmastointilaitteen keltavihreä tai vihreä johdin on maadoitusjohdin. Sitä ei saa käyttää muihin tarkoituksiin.

ASENNUKSEN VALMISTELU

Huom.: Varmista ennen asennusta, että kaikki tarvittava on saatavilla.

Lisävarusteluettelo

Liitoskappale A Lämmönpoistoputki Takakiinnike Johtokoukku
Putkikiinnike Ruuvi Poistoputki Kumitulppa
Poistoliitin Kaukosäadin Paristo (AAA 1,5 V) Käyttööhje

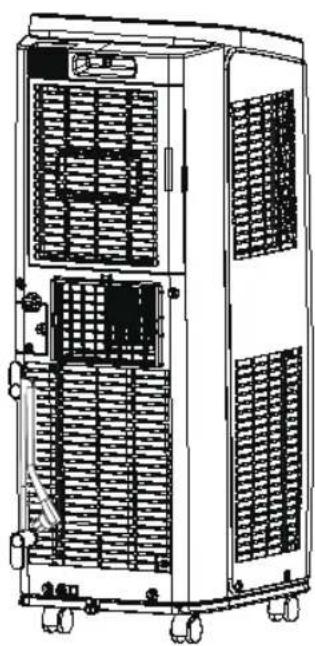

JOHTOKOUKUN ASENNUS

- Asenna johtokoukku laitteen taakse ruuveilla (johtokoukun asento esitetään seuraavassa kuvassa).

Johtokoukun suunta on ylöspäin Johtokoukku Ruuvi Johtokoukun suunta on alaspäin

- Kierrä sähköjohto johtokoukun ympärille

Kun vesi valutetaan pois pohjassa olevan reiän kautta, asenna ensin poistoputki. Heikko valutustulos vaikuttaa laitteen normaaliin käyttöön.

Poistoputki asennetaan seuraavien ohjeiden mukaan:

1. Kiinnitä poistoputken kiinnike ruuvilla takasivun levyyn lähelle poistoaukkoa.

Pohjassa oleva poistoaukko Ruuvi Poistoputken kiinnike

1. Poista kumitulppa pohjassa olevasta poistoaukosta.

Pohjassa oleva poistoaukko

1. Aseta poistoputki pohjassa olevaan poistoaukkoon ja ruuvaa se kiinni.
2. Laita kumitulppa toiselle puolelle poistoletkua. Kiinnitä se putkikiinnikkeellä.

Kumitulppa Poistoputken kiinnike Poistoputki Pohjassa oleva poistoaukko

POISTOMENETELMÄ

1. Veden poisto pohjassa olevasta poistoaukosta

- Sammuta laite ja irrota pistoke pistorasiasta.

- Aseta vesisäiliö pohjassa olevan poistoaukon alle tai siirrä laite paikkaan, jossa se voidaan valuttaa tyhjäksi.

- Poista pohjassa olevan poistoaukon kumitulppa, jotta vesi valuu pois.

- Aseta kumitulppa paikalleen tyhjennyksen jälkeen.

- Työnnä pistoke pistorasiaan ja käynnistä laite.

1. Veden poistaminen keskellä olevasta poistoaukosta.

Huom.: Vesi voidaan poistaa viemäriin automaattisesti kiinnittämällä laitteeseen sisähalkaisijaltaan 13 mm:n levyinen letku (hankitaan erikseen).

- Poista poistotulppa kääntämällä sitä vastapäivään. Irrota sitten kuminen pysäytin putkesta.

- Ruuvaa poistoliitin putkeen kääntämällä sitä myötäpäivään.

- Työnnä poistoletku liittimeen.

Huom.:Kun käytössä on jatkuva poisto keskellä olevan poistoaukon kautta, laite on sijoitettava tasaiselle pinnalle ja varmistettava, että letku on suunnattu alaspäin, eikä mikään pääse tukkimaan sitä. Jos laite asetetaan epätasaiselle pinnalle tai letku on asennettu väärin, laitteen runkoon voi kertyä vettä, mikä voi aiheuttaa laitteen sammumisen. Jos laite sammuu, tyhjennä vesi laitteesta. Tarkista sitten laitteen sijainti ja letkun asennus.

FI

1. Käännä liitoskappale A ja takakiinnike myötäpäivään lämmönpoistoputken päihin.

Myötäpäivään Liitoskappale A Lämmönpoistoputki Myötäpäivään Takakiinnike

1. Työnnä liitoskappale A lämmönpoistoputken uraan, kunnes kuulet napsahduksen.

Haka Ura

1. Johda lämmönpoistoputki ulos. Parhaan lopputuloksen saat valitsemalla ikkunan, joka ei vastaanota suoraa auringonvaloa. Pidä muut ikkunat suljettuina.

1. Liu'uta ikkunapaneelin poistoaukon suojus auki ja kiinnitä takakiinnike. (Valinnainen). Katso mukana seuraavasta ohjelehtisestä, miten ikkunapaneeli asennetaan oikein.

• Jäähdytystehon parantamiseksi lämmönpoistoputken tulee olla mahdollisimman lyhyt ja suora, jotta lämpö poistuisi tehokkaasti.
• Lämmönpoistoputken pituus on alle metrin. Suosittelemme mahdollisimman lyhyen putken käyttöä.
• Asennettaessa lämmönpoistoputken tulee olla mahdollisimman suora. Älä jatka putkea tai liitä sitä toisiin lämmönpoistoputkiin.

Oikein

utkiin. Oikein

Oikein

Väärin

BEYOND EXPECTATIONS 5 SINCE 1948 YEAR GUARANTEE

TAKUU

Wilfa myöntää tälle tuotteelle viiden (5) vuoden takuun ostopäivämäärästä alkaen. Takuu kattaa valmistusvirheet ja takuuaikana ilmenevät viat. Ostokuitti toimii todisteena jälleenmyyjälle takuuvaatimusten esittämisen yhteydessä.

Takuu koskee ainoastaan yksityiskäyttöön ostettuja ja yksityiskäytössä olleita tuotteita. Takuu ei ole voimassa, jos tuotetta on käytetty kaupallisesti. Takuu ei ole voimassa, jos tuotetta on käytetty väärin, huolimattomasti tai Wilfan antamien ohjeiden vastaisesti tai jos tuotetta on muutettu tai korjattu valtuuttamattomalla tavalla. Takuu ei koske myöskään tuotteen normaalia kulumista, väärinkäyttöä, huollon puutetta, väärän sähköjännitteen käyttöä tai väärää säilytystapaa käytettäessä eikä:

• Tuotteen ylikuormittamista
• Normaalisti kuluvia osia
- Osia, jotka pitääkin vaihtaa säännöllisesti (esim. suodatin, paristo jne.)

Käyttöohje on saatavana myös verkkosivustoltamme osoitteessa wilfa.fi

TUOTETIEDOT

220V\~240V\~50Hz 1260W

Kaasua R290: 180gram

52/51/49 dB(A)

Kuivaus 1.43 L/h

TUKI JA VARAOSAT

Tukiasioissa vieraile osoitteessa wilfa.fi ja tutustu asiakaspalvelu- ja tuki-sivuumme. Sieltä löydät usein kysytyt kysymykset, varaosat, vinkit ja neuvot sekä kaikki yhteystietomme.

KIERRÄTYS

Tämä merkki osoittaa, että laitetta ei saa hävittää missään EU:n alueella talousjätteen mukana. Laite tulee kierrättää vastuullisesti ja kestävän kehityksen periaatteiden mukaisesti, jottei ympäristölle ja ihmisten terveydelle aiheudu haittaa. Kierrätä käytetty laite viemällä se keräyspisteeseen tai palauttamalla se tuotteen jälleenmyyjälle. Sieltä se ohjataan käsiteltäväksi ympäristön kannalta turvallisella tavalla ihan ilmaiseksi.

FI

DE

INHALTSVERZEICHNIS
