Producttype	Mobiele monoblock airconditioner
Merk	Wilfa
Model	Cool 9 Connected
Koelmiddel	R290 (brandbaar gas)
Minimale gebruiksoppervlakte	11 m²
Bedrijfstemperatuurbereik	16 °C tot 35 °C
Bedrijfsmodi	Koelen, Droog, Ventilator, Auto
Bediening	Bedieningspaneel en afstandsbediening
Connectiviteit	Ingebouwd Wi-Fi
Timer	Ja (0,5 tot 24 uur)
Luchtfilter	Wasbaar, elke 3 maanden schoonmaken
Afstandsbediening	Inbegrepen (AAA-batterijen 2×1,5 V)

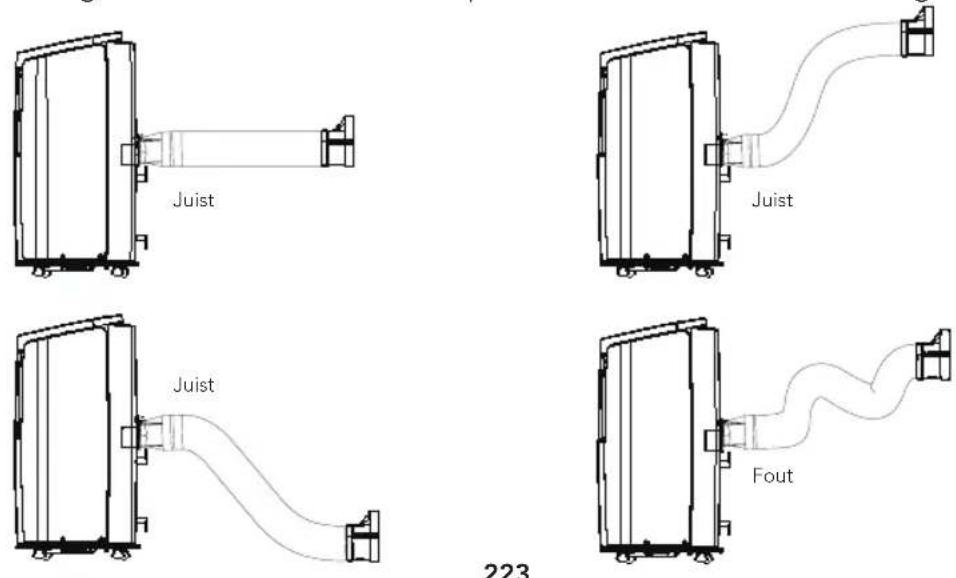

Warmteafvoerslang	Lengte minder dan 1 m

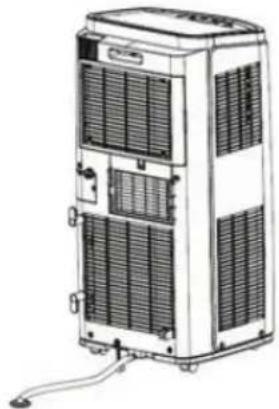

Afvoer	Via onderste opening of continu met slang
Voeding	230 V ~ 50 Hz
Garantie	5 jaar
Veiligheid	Automatische uitschakeling bij storing, oververhittingsbeveiliging
Reiniging	Buitenkast met zachte doek, filter met water
Onderdelen	Filter, afstandsbediening, afvoerslang
Meegeleverde accessoires	Afdichting, clips, slangklem, dop, afvoeraansluiting, afstandsbediening, batterijen, gebruiksaanwijzing

Veelgestelde vragen - Cool 9 Connected WILFA

Hoe installeer ik de Cool 9 Connected airconditioner?

Plaats het apparaat op een vlakke en gladde vloer, op minimaal 30 cm van de muren. Bevestig de warmteafvoerslang (lengte < 1 m) aan de airconditioner en richt deze naar buiten. Gebruik de meegeleverde afdichting en achterclip. Sluit het apparaat aan op een geaard stopcontact. Zorg ervoor dat de ruimte groter is dan 11 m².

Hoe maak ik het filter schoon?

Schakel het apparaat uit en haal de stekker eruit. Verwijder het filter door op de vergrendeling te drukken. Was het met een neutraal reinigingsmiddel en lauw water (max 40 °C). Droog het in de schaduw voordat u het terugplaatst. Maak het filter elke 3 maanden schoon.

Wat te doen als de airconditioner niet aangaat?

Controleer de stroomvoorziening (stopcontact, stroomonderbreker). Wacht 3 minuten na uitschakeling voordat u opnieuw opstart. Als het probleem aanhoudt, neem contact op met een professional. Repareer het niet zelf.

Hoe gebruik ik de afstandsbediening?

Plaats twee AAA-batterijen (1,5 V) met de juiste polariteit. Richt de afstandsbediening op de ontvanger van het apparaat (maximale afstand 8 m). Gebruik de knoppen AAN/UIT, Modus (Auto, Koelen, Droog, Ventilator), temperatuurinstelling (+/-), ventilatorsnelheid, timer en Wi-Fi.

Wat betekenen de foutcodes?

De codes F0, F1, F2, F4 vereisen contact met de technische dienst. E8 en H3 duiden op een te hoge omgevingstemperatuur of een blokkade van de warmtewisselaars: reinig en schakel het apparaat uit. H8 betekent te veel water in het chassis: tap het water af.

Kan ik een verlengsnoer gebruiken?

Nee, het gebruik van een verlengsnoer is verboden om brand- of elektrische schokrisico's te voorkomen. Sluit het apparaat direct aan op een wandstopcontact.

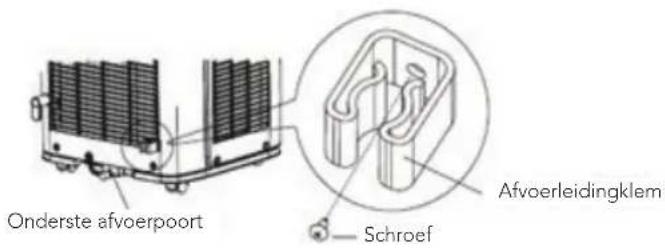

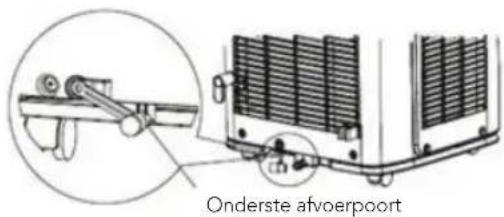

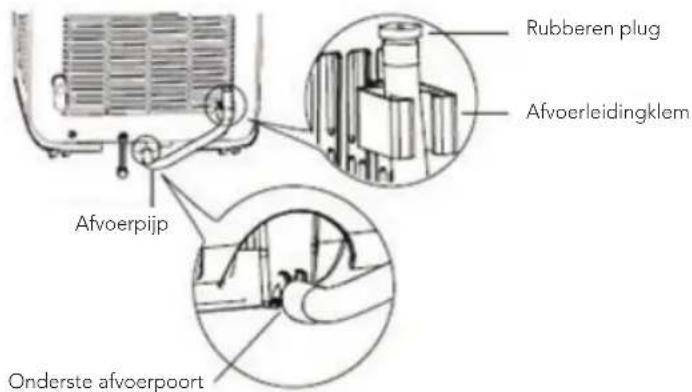

Hoe tap ik het water af?

Schakel het apparaat uit en haal de stekker eruit. Plaats een bak onder de onderste afvoeropening, verwijder de rubberen dop en laat het water weglopen. Voor een continue afvoer bevestigt u een slang met een binnendiameter van 13 mm (niet meegeleverd).

Is het R290-gas gevaarlijk?

R290 is brandbaar en geurloos. Boor niet in het apparaat en verbrand het niet. Bewaar het in een goed geventileerde ruimte zonder ontstekingsbronnen. Bij lekkage ventileer en neem contact op met een professional. De minimale ruimtegrootte moet 11 m² zijn.

Hoe stel ik de Wi-Fi in?

Druk op de Wi-Fi-knop op het bedieningspaneel of de afstandsbediening om de functie in te schakelen. Gebruik de Wilfa-app (indien beschikbaar) om het apparaat met uw netwerk te verbinden. Om de Wi-Fi-module te resetten, drukt u tegelijkertijd op Modus en Wi-Fi gedurende 1 seconde (apparaat uitgeschakeld).

Wat is de garantie?

Wilfa biedt een garantie van 5 jaar vanaf de aankoopdatum, die fabricagefouten dekt voor huishoudelijk gebruik. De garantie is niet van toepassing bij commercieel gebruik, verkeerd gebruik, niet-geautoriseerde reparatie of normale slijtage (filter, batterijen). Bewaar het aankoopbewijs.

GEBRUIKSAANWIJZING Cool 9 Connected WILFA

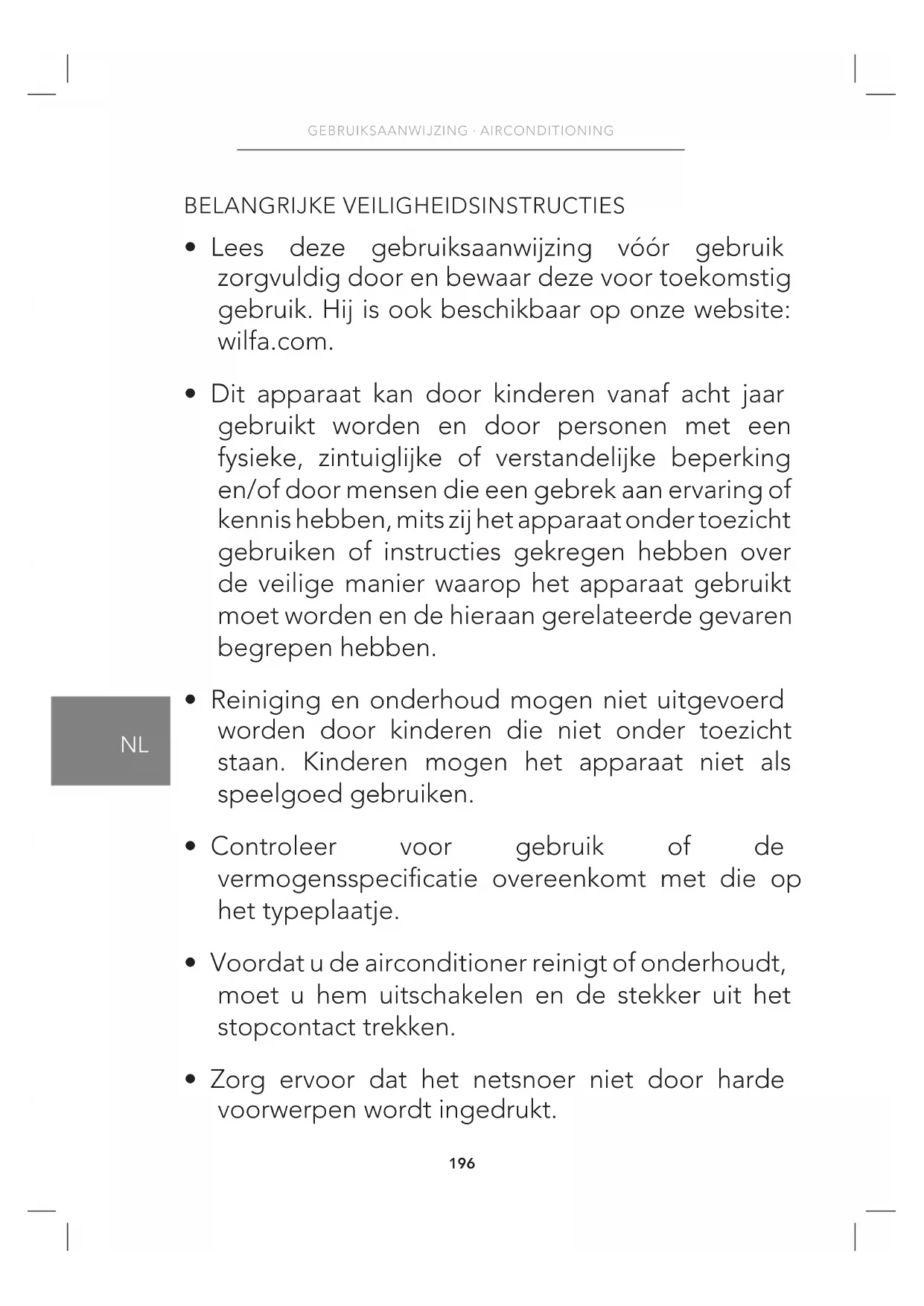

• Lees deze gebruiksaanwijzing vóór gebruik zorgvuldig door en bewaar deze voor toekomstig gebruik. Hij is ook beschikbaar op onze website: wilfa.com.
• Dit apparaat kan door kinderen vanaf acht jaar gebruikt worden en door personen met een fysieke, zintuiglijke of verstandelijke beperking en/of door mensen die een gebrek aan ervaring of kennis hebben, mits zij het apparaat onder toezicht gebruiken of instructies gekregen hebben over de veilige manier waarop het apparaat gebruikt moet worden en de hieraan gerelateerde gevaren begrepen hebben.
• Reiniging en onderhoud mogen niet uitgevoerd worden door kinderen die niet onder toezicht staan. Kinderen mogen het apparaat niet als speelgoed gebruiken.
• Controleer voor gebruik of de vermogensspecificatie overeenkomt met die op het typeplaatje.
• Voordat u de airconditioner reinigt of onderhoudt, moet u hem uitschakelen en de stekker uit het stopcontact trekken.

• Zorg ervoor dat het netsnoer niet door harde voorwerpen wordt ingedrukt.

• Trek nooit aan het netsnoer om de stekker uit het stopcontact te trekken of de airconditioning te verplaatsen.

• Steek de stekker niet in het stopcontact en haal de stekker niet uit het stopcontact als uw handen nat zijn.
• Gebruik de geaarde voeding. Zorg voor een betrouwbare aarding.
• Als het snoer beschadigd is, moet de fabrikant, zijn servicetechnicus of soortgelijke gekwalificeerde persoon het snoer vervangen, om gevaarlijke situaties te voorkomen.
• Als zich een abnormale situatie voordoet (bijv. brandlucht), haal dan direct de stekker uit het stopcontact en neem vervolgens contact op met uw plaatselijke dealer.
• Schakel het apparaat uit en haal de stekker uit het stopcontact of haal de stekker uit het stopcontact als er niemand mee bezig is.
• Spetter of giet geen water op de airconditioner. Anders kan er kortsluiting of schade aan de airconditioner ontstaan.

• Bij gebruik van een afvoerslang mag de omgevingstemperatuur niet lager zijn dan 0 °C. Anders zal er water naar de airconditioning lekken.

• Gebruik geen verwarmingsapparatuur rond de airconditioner.

• Gebruik de unit niet in de badkamer of wasruimte.
• Ver weg van vuurbron, ontvlambare en explosieve voorwerpen.
• Kinderen en gehandicapten mogen het apparaat niet zonder toezicht gebruiken.
• Laat kinderen niet op de airconditioner spelen of klimmen.
• Plaats of hang geen druppelende voorwerpen boven de airconditioner.
• Repareer of demonteer de airconditioner niet zelf.
• Voorkom dat er voorwerpen in de airconditioner worden gestoken.
• Gebruik geen verlengsnoer of koppelstekker.
• Steek geen voorwerpen in het luchtkanaal. Neem contact op met de vakmensen als er voorwerpen in het luchtkanaal komen.

UITZONDERINGSCLAUSULE

De leverancier draagt geen verantwoordelijkheid wanneerpersoonlijkletselofverliesvaneigendommen wordt veroorzaakt door de volgende redenen:

1. Beschadiging van het product door onjuist gebruik of misbruik van het product.
2. Het product wijzigen, aanpassen, onderhouden of gebruiken met andere apparatuur zonder de instructiehandleiding van de fabrikant op te volgen.
3. Als er is vastgesteld dat het defect van het product direct veroorzaakt is door bijtend gas.
4. Als er is vastgesteld dat de defecten te wijten zijn aan een onjuist gebruik tijdens het transport van het product.
5. Als u het toestel heeft gebruikt, gerepareerd of onderhouden zonder de gebruiksaanwijzing of de voorschriften in acht te nemen.
6. Als er is vastgesteld dat het probleem of geschil veroorzaakt is door de kwaliteitsspecificatie of prestaties van onderdelen en componenten die door andere fabrikanten zijn geproduceerd.
7. Als de schade veroorzaakt is door natuurrampen, slecht gebruik van de omgeving of overmacht.

Toestel gevuld met ontvlambaar gas R290.

Lees eerst de handleiding voordat u het apparaat installeert en gebruikt.

HET KOELMIDDEL

• Om de airconditioning te kunnen gebruiken, circuleert er een speciaal koelmiddel door het systeem. Het gebruikte koelmiddel is fluoride R290, dat speciaal is gereinigd.
• Het koelmiddel is ontvlambaar en reukloos. Bovendien kan het onder bepaalde omstandigheden tot een explosie leiden.
• Vergeleken met veelgebruikte koelmiddelen is R290 een niet-vervuilend koelmiddel dat niet schadelijk is voor de ozonlaag. De invloed op het broeikaseffect is ook lager. R290 heeft zeer goede thermodynamische eigenschappen die zorgen voor een hoge energie-efficiëntie. De units hoeven dus minder gevuld te worden.
• Zie het typeplaatje voor de vulcapaciteit van R290.
• Apparaat gevuld met ontvlambaar gas R290.
• Het apparaat moet worden geïnstalleerd, bediend en opgeslagen in een ruimte met een vloeroppervlak van meer dan 11 m ^2 .
• Het apparaat moet opgeslagen worden in een ruimte zonder continu werkende ontstekingsbronnen (bijvoorbeeld: open vuur, een werkend gastostel of een werkende elektrische verwarming).

WAARSCHUWING

• Het apparaat moet opgeslagen worden in een goed geventileerde ruimte waar de grootte van de ruimte overeenkomt met de ruimte waarin het apparaat gebruikt wordt.
• Het apparaat moet zo opgeslagen worden dat mechanische schade voorkomen wordt.
• Op een apparaat aangesloten (lucht)kanalen mogen geen ontstekingsbron bevatten.
• Houd alle benodigde ventilatieopeningen vrij van obstakels.
• Niet doorboren of verbranden.
• Houd er rekening mee dat koelmiddelen geen geur mogen hebben.
• Gebruik uitsluitend de middelen die door de fabrikant aanbevolen worden om het ontdooiproces te versnellen of om het apparaat te reinigen.
• Onderhoud mag alleen uitgevoerd worden volgens de aanbevelingen van de fabrikant.

• Neem contact op met een erkend servicecentrum bij u in de buurt als reparatie nodig is.

• Reparaties die worden uitgevoerd door niet-gekwalificeerd personeel kunnen gevaarlijk zijn.

• De nationale gasvoorschriften moeten nageleefd worden.

GEBRUIKSOMGEVING

• De airconditioning moet worden gebruikt binnen het temperatuurbereik: 16 °C \~ 35 °C.
• Het apparaat is uitsluitend bedoeld voor gebruik binnen.
• Het apparaat moet zodanig worden geplaatst dat de stekker toegankelijk is.
• Deze airconditioner is uitsluitend bedoeld voor huishoudelijk, niet-commercieel gebruik.
• De vrije ruimte rondom de airconditioner moet ten minste 30 cm bedragen.
• Gebruik de airconditioner niet in een vochtige omgeving.
• Houd de luchtinlaat en de luchtuitlaat schoon en vrij van obstakels.

• Sluit tijdens gebruik deuren en ramen om het koeleffect te verbeteren.

• Plaats de airconditioner op een gladde en vlakke ondergrond om geluid en trillingen te voorkomen.

• Deze airconditioner is voorzien van wielen. Zwenkwielen moeten op een gladde en vlakke ondergrond glijden.
• Voorkom dat de airconditioner kan wegrollen of omvallen. Als er iets niet in orde is, haal dan onmiddellijk de stekker uit het stopcontact en neem contact op met de dealer.
• Vermijd direct zonlicht.

NL

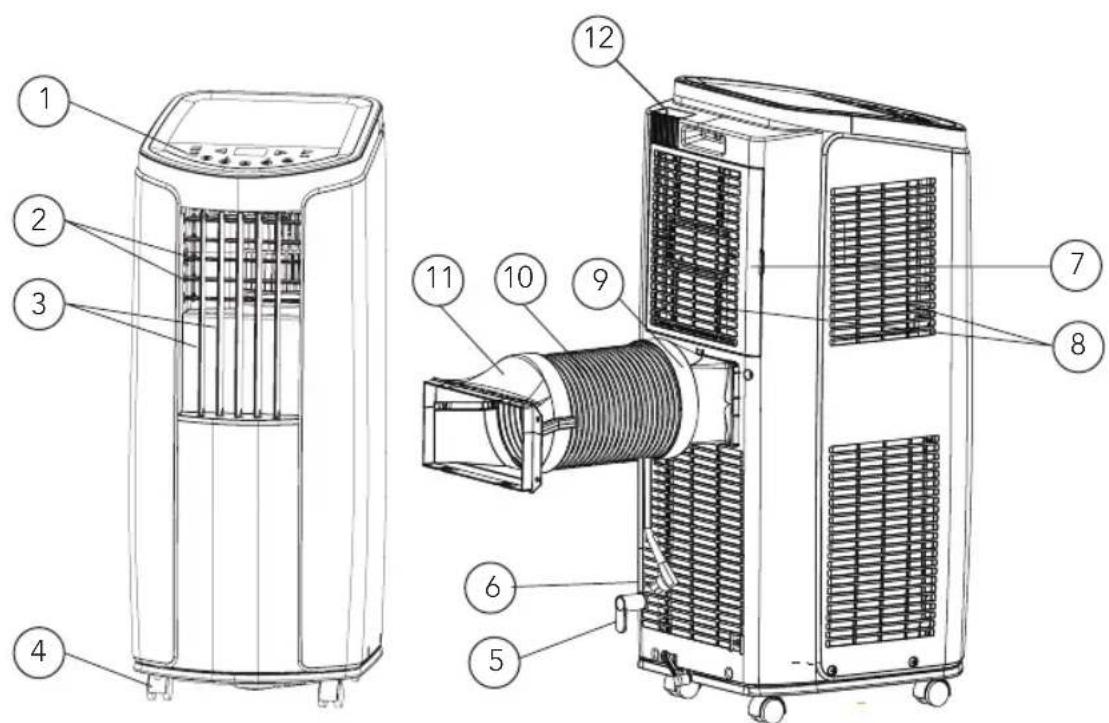

PRODUCTOVERZICHT - HOOFDEENHEID

1. Bedieningspaneel
2. Horizontale lamellen
3. Verticale lamellen
4. Zwenkwiel

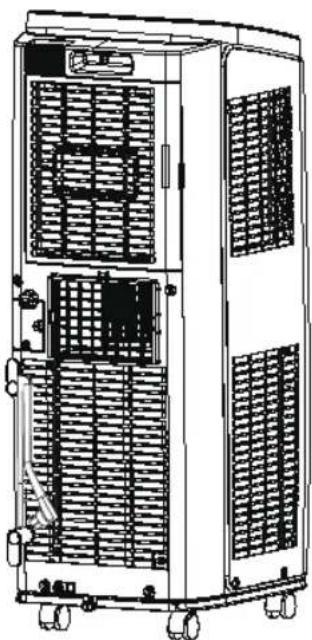

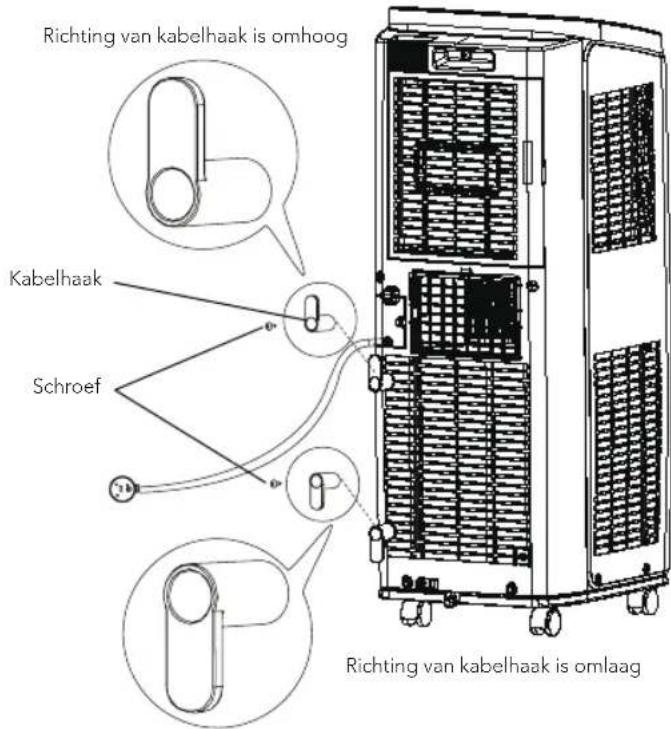

5. Kabelbevestigingshaak
6. Stekker van het netsnoer

7. Filter

8. Luchtinlaat

9. Verbinding
10. Warmteafvoerleiding
11. Achterste clip
12. Haak afstandsbediening

GEBRUIK

Om de luchtrichting te veranderen:

1. Luchtstroomrichting omhoog/omlaag:

2. Houd de horizontale lamellen vast zoals aangegeven in het diagram en stel de richting van de luchtstroom in.

3. Zet de horizontale lamellen niet in de laagste of hoogste positie in de stand KOELEN of DROGEN. Als de ventilatorsnelheid voor langere tijd te laag wordt ingesteld, kan er condensvorming op de lamellen ontstaan.

4. Luchtstroomrichting links/rechts. Houd de verticale lamellen vast zoals aangegeven in het diagram en stel de richting van de luchtstroom in.

Let op:

- Stel de verticale lamellen niet extreem links of rechts in als de ventilatorsnelheid gedurende langere tijd te laag is ingesteld in de modus KOELEN of DROGEN. Er kan dan condensatie ontstaan op de lamellen.

WERKINGSTEST

• Druk op de aan/uit-knop op de afstandsbediening om het apparaat te starten.
• Druk op de modusknop om de functie auto, koelen, drogen of ventilator te selecteren en controleer of het apparaat normaal werkt.
• Als de omgevingstemperatuur lager is dan 16 °C, kan de eenheid niet in de koelmodus worden gebruikt.

NL

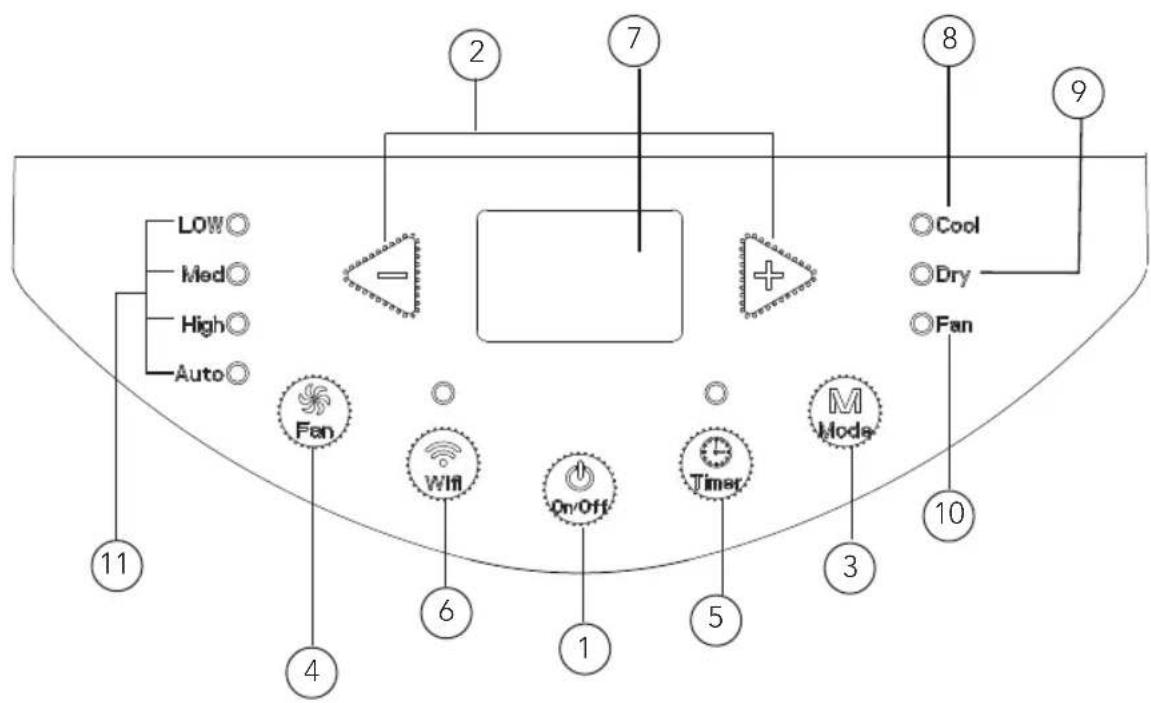

PRODUCTOVERZICHT - BEDIENINGSPANEEEL

NL

1. AAN/UIT-knop:
2. +/--knop
3. Modusknop
4. Ventilatorknop
5. Timerknop

6. Wifi-knop

7. Dual-8 nixiebuis

8. Indicatielampje koelstand
9. Indicatielampje droge stand
10. Indicatielampje ventilator-stand
11. Indicator ventilatorsnelheid

GEBRUIK

• Na het aansluiten van de airconditioner op de stroomvoorziening hoort u een geluidssignaal. Daarna kunt u de airconditioner bedienen via het bedieningspaneel.
• In de AAN-stand laat de airco na elke druk op de knop op het bedieningspaneel een geluid horen. Ondertussen brandt de bijbehorende indicator op het bedieningspaneel.

① AAN/UIT-knop

Door op deze knop te drukken, zet u de airconditioner aan of uit.

② +/--knop

Druk in de koelstand op de knop "+" of "-" om de temperatuur met 1 °C (°F) te verhogen of te verlagen. Het ingestelde temperatuurbereik is 16 °C \~ 30 °C. In de droog- of ventilatorstand is deze knop ongeldig.

③ Modusknop

Druk op deze knop om de verschillende standen volgens de onderstaande volgorde te laten circuleren:

Koelen-> Drogen-> Ventilator

• Koelen: In deze stand brandt het indicatielampje voor de koelstand. Het display laat de ingestelde temperatuur zien. Het instelbereik voor de temperatuur is 16 - 30 graden Celsius.
• Drogen: In deze stand is de droogstandindicator verlicht.
• Ventilator: In deze stand blaast de airconditioner alleen lucht. De ventilatorindicator is verlicht.

④ Ventilatorknop

Druk op deze knop om de ventilatorsnelheid te laten circuleren tussen "lage snelheid, gemiddelde snelheid, hoge snelheid, auto ventilator en lage snelheid"

⑤ Timerknop

• Druk op de timerknop om naar de instelstand van de timer te gaan.
• Druk in deze stand op de knop "+" of "-" om de timer aan te passen.
• De timer wordt met een half uur verhoogd of verlaagd door binnen 10 uur op "+" of "-" te drukken.

Bij een tijdsoverschrijding van 10 uur zal de timer 1 uur langer of korter worden als u op "+" of "-" drukt. Na het instellen van de timer toont het display na vijf seconden zonder invoer de temperatuur. Als de timerfunctie wordt gestart, blijft de bovenste indicator de displaystatus behouden. Druk in de timerstand nogmaals op de timerknop om de timerstand te annuleren.

⑥ Wifi-knop

• Druk op de knop "Wifi" om de wifi-functie in te schakelen. Het "Wifi"-pictogram verschijnt op de afstandsbediening: Houd de "Wifi"-knop 5 seconden ingedrukt om de wifi-functie uit te schakelen en het wifi-pictogram verdwijnt.
• Druk onder de uit-status tegelijkertijd 1 seconde lang op de knoppen "MODE" en "Wifi"; de wifi-module zal de fabrieksinstellingen herstellen.

PRODUCTOVERZICHT - AFSTANDSBEDIENING

FAN AUTO OPER 88°C 38.5 HOUR ON/OFF ModeOn/Off FanSwing + SleepTimer — HealthWiFi 1 2 3 4 5 6 7 9 8

NL

1. AAN/UIT-knop:
2. Modusknop
3. +/--knop
4. Draaiknop (niet beschikbaar)
5. Ventilatorknop

6. Slaapknop

7. Timerknop

8. Gezondheidsknop(niet beschikbaar)
9. Wifi-knop

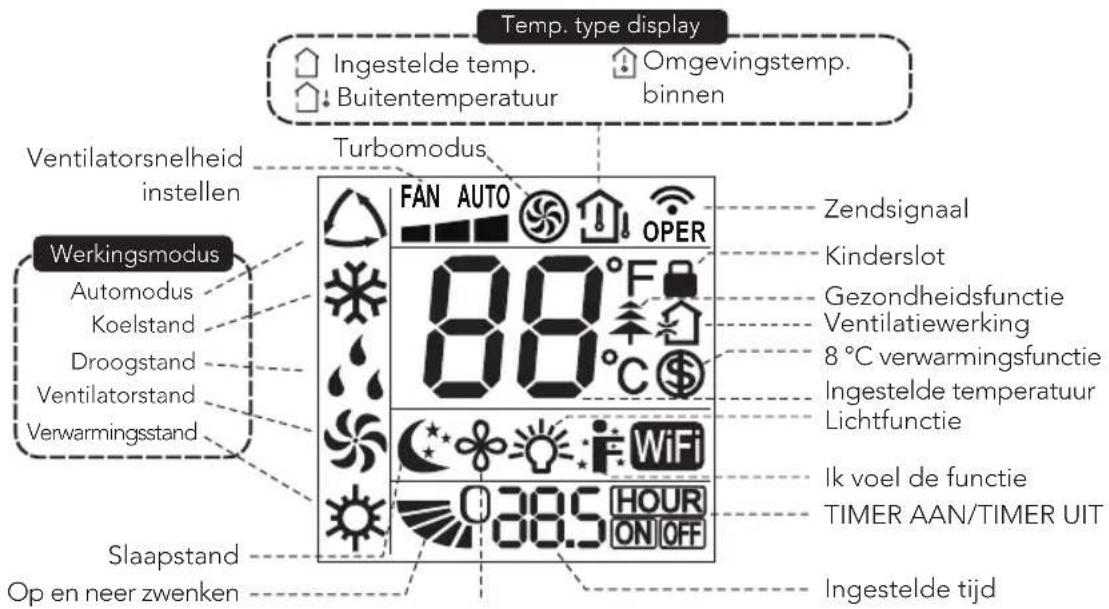

PRODUCTOVERZICHT - DISPLAY AFSTANDSBEDIENING

Temp. type display Ingestelde temp. Buitentemperatuur Omgevingstemp. binnen Turbomodus Ventilatorsnelheid instellen Werkingsmodus Automodus Koelstand Droogstand Ventilatorstand Verwarmingsstand FAN AUTO OPER 88°C Zendsignaal Kinderslot Gezondheidsfunctie Ventilatiewerking 8 °C verwarmingsfunctie Ingestelde temperatuur Lichtfunctie Ik voel de functie TIMER AAN/TIMER UIT Slapstand Op en neer zwenken 305 HOUR ON OFF Ingestelde tijd

Opmerking:

Dit is een algemene afstandsbediening en sommige hier beschreven functies werken niet op alle apparaten.

GEBRUIK

① AAN/UIT-knop

Druk op deze knop om het apparaat in te schakelen. Druk nogmaals op deze knop om het apparaat uit te schakelen.

② Modusknop

Druk op deze knop om de verschillende standen volgens de onderstaande volgorde te laten circuleren:

Auto -> Koelen -> Drogen-> Ventilator-> Verwarmen

• Auto: Tijdens de automatische werking past de unit de instellingen automatisch aan. De ingestelde temperatuur kan niet worden gewijzigd.
• Koelen: In deze stand werkt de airconditioner in de koelstand. De koelindicator gaat branden. Druk op de knop "Ventilatorsnelheid" om de ventilatorsnelheid aan te passen.

• Drogen: In deze modus draait de unit met lage ventilatorsnelheid voor ontvochtiging en brandt de bijbehorende indicator. De ventilatorsnelheid kan niet worden aangepast.

• Ventilator: In deze stand koelt of verwarmt de airconditioning niet, alleen de wind waait. Het indicatielampje van de ventilator brandt. Druk op de knop "Ventilatorsnelheid" om de ventilatorsnelheid aan te passen.
  • Verwarmen: Niet beschikbaar

③ +/--knop

• Als u één keer op de knop "+" of "-" drukt, wordt de ingestelde temperatuur met 1 °C (°F) verhoogd of verlaagd. Houd de knop "+" of "-" ten minste twee seconden ingedrukt om de ingestelde temperatuur op de afstandsbediening snel te veranderen.
• Laat de knop los als de gewenste temperatuur is bereikt.

Als de timerinstelling is ingesteld, neemt de tijd met een half uur toe of af na elke druk op de knop "+" of "-". Houd de knop "+" of "-" ingedrukt om de tijd op het display snel te veranderen.

④ Draaiknop

Niet beschikbaar voor dit apparaat.

⑤ Ventilatorknop

Met deze knop stelt u de ventilatorsnelheid in. De volgorde gaat van auto, 1, 2, 3 en terug naar auto.

⑥ Slaapknop

Druk op deze knop om de slaapstand in te schakelen. Deze functie handhaaft de voor u meest comfortabele temperatuur.

⑦ Timerknop

• Druk eenmaal op deze knop en de tekens van UUR AAN (UIT) knipperen.
• Druk ondertussen op de knop "+" of "-" om de timerinstelling aan te passen (de tijd verandert snel als u de knop "+" of "-" ingedrukt houdt). Het tijdbereik is 0,5 tot 24 uur.
• Druk nogmaals op deze knop om de timerinstelling te bevestigen en de tekens voor UUR AAN (UIT) stoppen met knipperen.

Als de tekens knipperen maar u de timerknop niet hebt ingedrukt, wordt de timerinstellingsstatus na 5 seconden stopgezet. Als de timer is bevestigd, drukt u nogmaals op deze knop om de timer te annuleren.

⑧ Gezondheidsknop

Niet beschikbaar voor dit apparaat.

⑨ Wifi-knop

- Druk op de knop "Wifi" om de wifi-functie in te schakelen. Het "Wifi"-pictogram verschijnt op de afstandsbediening: Houd de "Wifi"-knop 5 seconden ingedrukt om de wifi-functie uit te schakelen en het wifi-pictogram verdwijnt.

- Druk onder de uit-status tegelijkertijd 1 seconde lang op de knoppen "MODE" en "Wifi"; de wifi-module zal de fabrieksinstellingen herstellen.

Combinatie van toetsen:

• Omschakelfunctie temperatuurweergave: Druk onder de UIT-status tegelijkertijd op de knoppen "-" en "Mode" om de temperatuurweergave te schakelen tussen °C en °F.
• Lichtfunctie: Bij het aan- of uitzetten kunt u de knoppen "+" en "VENTILATOR" tegelijkertijd ingedrukt houden om het lampje aan of uit te zetten en de code te verzenden. Nadat de stroom is ingeschakeld, is de lamp standaard ingeschakeld.

BATTERIJEN VERVANGEN

1. Druk op de achterkant van de afstandsbediening op de met gemarkeerde plek en duw het deksel van de batterijhouder in de richting van de pijl.
2. Vervang twee (AAA 1,5 V) droge batterijen en controleer of de posities van + en - correct zijn.
3. Plaats het deksel van het batterijvakje terug.

Opmerking:

• Richt de zender van het signaal van de afstandsbediening tijdens de werking op het ontvangstvenster van de unit.
• De afstand tussen de signaalzender en het ontvangstvenster mag niet meer dan 8 m bedragen en er mogen zich geen obstakels tussen bevinden.
• Het signaal kan gemakkelijk worden gestoord in de ruimte waar een tl-lamp of draadloze telefoon aanwezig is; de afstandsbediening moet zich tijdens gebruik dicht bij het apparaat bevinden.
• Vervang nieuwe batterijen van hetzelfde model als vervanging nodig is.
• Als u de afstandsbediening langere tijd niet gebruikt, verwijder dan de batterijen.
• Als het display op de afstandsbediening vaag is of als er geen display is, vervang dan de batterijen.

REINIGING EN ONDERHOUD

Waarschuwing:

• Schakel het apparaat uit en schakel de stroom uit voordat u de airconditioning reinigt. Anders kan dit een elektrische schok veroorzaken.
• Reinig de airconditioner niet met water. Anders kan dit een elektrische schok veroorzaken.
• Gebruik geen vluchtige vloeistof (zoals verdunner of gas) om de airconditioner te reinigen. Anders kan de airconditioning beschadigd raken.
• Zorg dat er geen water of andere vloeistoffen in de kunststof onderdelen terechtkomen. Dit kan de kunststof onderdelen beschadigen en zelfs elektrische schokken veroorzaken.

BUITENKANT SCHOONMAKEN

Als er stof op het oppervlak van de buitenste behuizing zit, veeg deze dan schoon met een zachte doek. Als de buitenste behuizing erg vuil is (zoals vet), gebruik dan neutraal schoonmaakmiddel om deze schoon te vegen.

LAMELLEN REINIGEN

Gebruik een schoonmaakmiddel of een zachte borstel om het te reinigen.

FILTER REINIGEN

1. Verwijder het filter.

- Druk op de sluiting zoals aangegeven in de afbeelding en verwijder vervolgens filter 1.

- Gebruik een reinigingsmiddel of water om het filter te reinigen. Als het filter erg vuil is (zoals vet), gebruik dan warm water van 40 °C (104 °F) en een neutraal schoonmaakmiddel om het te reinigen en plaats het vervolgens op een schaduwrijke plaats om te drogen.

1. Plaats het filter.

- Nadat het filter gereinigd en gedroogd is, plaatst u het correct terug.

Opmerking:

• Het filter moet ongeveer om de drie maanden worden gereinigd. Als er veel stof in de omgeving aanwezig is, kunt u de reinigingsfrequentie verhogen.
• Droog het filter niet met vuur of een haardroger. Het kan dan vervormd raken of vlam vatten.

REINIG DE WARMTEAFVOERLEIDING

Verwijder de afvoerleiding van de verwarming van de airconditioning, reinig en droog deze en plaats hem terug. (Voor de installatie- en verwijderingsmethode

wordt verwezen naar de instructie voor "installatie en demontage van de warmteafvoerleiding").

CONTROLES

CONTROLE VÓÓR GEBRUIK

1. Controleer of de luchtinlaten en -uitlaten niet geblokkeerd zijn.
2. Controleer of de stekker en het stopcontact in goede staat verkeren.
3. Controleer of het filter schoon is.
4. Controleer of er batterijen in de afstandsbediening zitten.
5. Controleer of de verbinding, de raamsteun en de warmteafvoerleiding goed zijn bevestigd.
6. Controleer of de warmteafvoerleiding beschadigd is.

CONTROLE NA GEBRUIK

1. Koppel de voeding los.
2. Reinig het filter en de buitenste behuizing.
3. Verwijder stof en andere verontreinigingen van de airconditioner.
4. Verwijder opgehoopt water uit het chassis (bekijk het hoofdstuk „Waterafvoer" voor meer informatie).
5. Controleer of ruitbeugel niet beschadigd is. Zo ja, neem dan contact op met de dealer.

LANGE OPSLAGTIJD

Als u de airconditioner langere tijd niet gebruikt, dient u deze als volgt te onderhouden voor een goede werking:

• Zorg ervoor dat er zich geen water ophoopt in het chassis en dat de warmteafvoerleiding is gedemonteerd.
• Trek de stekker uit het stopcontact en rol het netsnoer op.
• Reinig de airconditioning en verpak deze goed om stofvorming te voorkomen.

KENNISGEVING VAN INVORDERING

• Delen van cadeauverpakkingen worden gerecycled. Gebruikers wordt geadviseerd de plaatselijke voorschriften op te volgen of contact op te nemen met het personeel van het plaatselijke recyclingcentrum voor verdere richtlijnen.
• Als u de airconditioner wilt weggooien, neem dan contact op met uw plaatselijke afvalverwerking of servicecentrum voor de juiste afvoermethode.

PROBLEEMOPLOSSING

Controleer de onderstaande punten voordat u om onderhoud vraagt. Als de storing nog steeds niet kan worden verholpen, neem dan contact op met uw plaatselijke dealer of een gekwalificeerde professional.

Probleem Mogelijke oorzaken Oplossingen
Airconditioner werkt niet	Stroomuitval	Wacht na stroomherstel
	Is de stekker los?	Steek de stekker er weer in
	Is de luchtschakelaar uitgeschakeld of is de zekering doorgebrand?	Vraag om professionele hulp bij het vervangen van de luchtschakelaar of de zekering.
	Is er een storing in het circuit?	Vraag om professionele hulp om het circuit te vervangen.
	Is het apparaat onmiddellijk na een stop opnieuw gestart?	Wacht 3 minuten en probeer hem dan opnieuw in te schakelen.
Slechte koeling Is het vermogen te laag?		Controleer of het apparaat is aangesloten op een geschikte voedingsbron.
De ventilator blaast geen lucht uit de airconditioner.	Is de luchtuitlaat of -inlaat geblokkeerd?	Verwijder de obstakels.
	Is het filter vuil?	Reinig de filters.

NL

Airconditioner kan geen signaal ontvangen van afstandsbediening of afstands-bediening reageert niet.	Wordt de normale werking onderbroken door zaken zoals statische druk, onstabiele spanning?	Trek de stekker eruit. Steek de stekker na ongeveer 3 minuten in het stopcontact en zet het apparaat aan.
	Bevindt de afstandsbediening zich binnen het ontvangstbereik?	Het ontvangstbereik van de afstandsbediening is 8 m. Overschrijd dit bereik niet.
	Zijn er fysieke obstakels die het vrije zicht tussen de afstandsbediening en de unit belemmeren?	Verwijder de obstakels.
	Is de gevoeligheid van de afstandsbediening laag?	Controleer de batterijen van de afstandsbediening. Vervang de batterijen als de spanning laag is.
	Is er een fluorescentielamp in de ruimte?	Plaats de afstandsbediening dicht bij de airconditioner. Schakel de fluorescentielamp uit en probeer het opnieuw.
Ingestelde temperatuur kan niet worden aangepast.	Is de unit ingesteld op de automatische stand of is het kinderslot geactiveerd?	De temperatuur kan niet worden aangepast in de automodus. Het kinderslot kan worden ontgrendeld door op "+" en "-" te drukken.
	Is de kamertemperatuur binnen het temperatuurbereik van de unit?	Instelbereik temperatuur: 16 °C - 30 °C.
Er is een vieze geur.	Er is een bron van vieze geuren in de ruimte, zoals meubels, sigaretten enz.	Verwijder de bronnen van vieze geurtjes. Reinig het filter.
Er is een vreemd geluid tijdens de werking.	Is de eenheid gestoord door onweer, radio, enz.?	Haal de stekker uit het stopcontact, steek de stekker er weer in en schakel het apparaat weer in.

NL

U hoort water stromen.	Is het toestel net aan- of uitgezet?	U hoort het koelmiddel in de unit. Dit is normaal.
Het klinkt alsof er iets kapot is.	Is het toestel net aan- of uitgezet?	Warmte-uitzetting of krimp voor het paneel als gevolg van temperatuurverandering die wrijvingsgeluiden veroorzaakt. Dit is normaal.

FOUTCODE

Foutcode Probleemoplossing

F0, F1, F2, F4 Neem contact op met ons servicecentrum.

E8, H3 1 Controleer of de eenheid zich in een omgeving met hoge temperaturen en een hoge luchtvochtigheid bevindt. Als de omgevingstemperatuur te hoog is, schakelt u de eenheid uit en activeert u deze voor gebruik nadat de omgevingstemperatuur is gedaald tot onder de 35 °C (95 °F).

2 Controleer of de verdamper en de condensor door bepaalde voorwerpen zijn geblokkeerd; als dat het geval is, verwijdert u de objecten, schakelt u de eenheid uit en steekt u de stekker in het stopcontact voor gebruik.

1. Neem contact op met ons servicecentrum als de storing zich blijft voordoen.

H8 1 Giet het water uit het chassis.

2 Als H8 nog steeds voorkomt, neem dan contact op met ons servicecentrum.

Waarschuwing:

- Als er sprake is van het volgende verschijnsel, moet u de airconditioner uitschakelen en onmiddellijk de stekker uit het stopcontact halen. Neem vervolgens onmiddellijk contact op met uw dealer.

- Het netsnoer is oververhit of beschadigd.

- Vreemde geluiden tijdens gebruik.

- Vieze geurtjes.

-Waterlekkage.

- Repareer of monteer de airconditioner niet zelf.

- Bij gebruik van de airconditioner! in ongebruikelijke omstandigheden kan dit storingen, elektrische schokken of brand veroorzaken.

INSTALLATIE

VOORZORGSMAATREGELEN

Waarschuwing:

• Neem alle geldende regels en verordeningen in acht.
• Gebruik geen beschadigde of niet-standaard voedingskabel.
• Wees voorzichtig tijdens installatie en onderhoud. Verhinder onjuiste bediening om elektrische schokken, sterfgevallen en andere ongelukken te voorkomen.

DE INSTALLATIELOCATIE KIEZEN - BASISVEREISTEN

Het plaatsen van de eenheid op de volgende locaties kan storingen veroorzaken.

Als dit onvermijdelijk is, neem dan contact op met de plaatselijke dealer:

1. Plaatsen met sterke warmtebronnen, dampen, ontvlambaar of explosief gas, of vluchtige voorwerpen verspreid in de lucht.
2. Plaatsen met apparaten met een hoge frequentie (zoals lasmachines, medische apparatuur).
3. Plaatsen in de buurt van het kustgebied.
4. Plaatsen met olie of dampen in de lucht.
5. Plaatsen met zwavelgas.
6. Andere plaatsen met bijzondere omstandigheden.
7. Hij mag niet worden geïnstalleerd op een onstabiele of bewegende bodem (zoals een vrachtwagen) of in een corrosieve omgeving (zoals een chemische fabriek).

VEREISTEN VAN AIRCONDITIONER

1. De luchtinlaat mag zich niet in de buurt van obstakels bevinden en u mag geen voorwerpen in de buurt van de luchtuitlaat plaatsen. Anders heeft dit invloed op de warmtestraling van de afvoerleiding.
2. Probeer uw best te doen om ver weg te blijven van tl-licht.
3. Het apparaat mag niet in de wasruimte worden geïnstalleerd. Een hoge luchtvochtigheid kan storingen veroorzaken.

Veiligheidsmaatregelen:

1. De elektrische veiligheidsvoorschriften moeten worden nageleefd bij het installeren van de unit.

2. Gebruik een gekwalificeerd voedingscircuit overeenkomstig de plaatselijke veiligheidsvoorschriften.

3. Als het snoer beschadigd is, moet de fabrikant, de servicemonteur of een soortgelijk gekwalificeerde persoon dit vervangen, om gevaarlijke situaties te voorkomen.

4. Sluit de stroomdraad, de nuldraad en de aardedraad van de wandcontactdoos correct aan.
5. Zorg ervoor dat de stroomvoorziening is afgesloten voordat u werkzaamheden met betrekking tot elektriciteit en veiligheid uitvoert.
6. Zet de stroom niet aan voordat de installatie is voltooid.
7. De airconditioner is een eersteklas elektrisch apparaat. Het moet door een vakman correct worden geaard met een gespecialiseerd aardingsapparaat. Zorg ervoor dat hij altijd goed geaard is, anders kan het elektrische schokken veroorzaken.
8. De aardingsweerstand moet voldoen aan de nationale voorschriften voor elektrische veiligheid.
9. Het apparaat moet geïnstalleerd worden in overeenstemming met de nationale bedradingsvoorschriften.
10. De geel-groene of groene draad in de airconditioner is een aardedraad en kan niet voor andere doeleinden worden gebruikt.

VOORBEREIDING VOOR DE INSTALLATIE

Opmerking: Controleer vóór de installatie of de accessoires aanwezig zijn.

Lijst met accessoires

Verbinding A Warmteafvoerleiding Achterste clip Kabelhaak
Buisklem Schroef Afvoerpijp Rubberen plug	[SX4Z]
[S53D]Afvoeraansluiting Afstandsbediening Batterij (AAA 1,5 V) Gebruikershandleiding

KABELHAAK INSTALLEREN

- Monteer de kabelhaak aan de achterkant van de unit met schroeven (de richting van de kabelhaak is zoals getoond in de volgende afbeelding).

Richting van kabelhaak is omhoog Kabelhaak Schroef Richting van kabelhaak is omlaag

- Wikkel het netsnoer om de kabelhaak

OPGEVANGEN WATER VERWIJDEREN

Wanneer u de onderste afvoerpoort gebruikt om water af te voeren, moet u de afvoerpijp vóór gebruik installeren. Een slechte afvoer heeft invloed op de normale werking van het apparaat.

Aanwijzingen voor de installatie van de afvoerpijpen:

1. Bevestig de klem van de afvoerleiding met een schroef aan de rechterkant van de achterste zijplaat bij de afvoerpoort.

Onderste afvoerpoort Schroef Afvoerleidingklem

1. Verwijder de rubberen plug uit de onderste afvoerpoort.

Onderste afvoerpoort

1. Steek de afvoerpijp in de onderste afvoerpoort en schroef hem vast.
2. Plaats de rubberen plug in de andere kant van de afvoerpijp en bevestig deze in de afvoerpijpplem.

Rubberen plug Afvoerleidingklem Afvoerpijp Onderste afvoerpoort

NL

AFVOERMETHODE

1. Afvoerwater uit de onderste afvoerpoort

- Zet het apparaat "Uit" en haal de stekker uit het stopcontact.

- Plaats een waterreservoir onder de onderste afvoerpoort of verplaats het apparaat naar een plaats waar het kan leeglopen.

- Verwijder de rubberen stop van de onderste afvoerpoort om het water af te voeren.

- Plaats na het aftappen de rubberen stop.

- Steek de stekker in het stopcontact en zet het apparaat aan.

1. Tap water af uit de middelste afvoerpoort.

Opmerking: Water kan automatisch worden afgevoerd naar een vloerafvoer door een slang met een binnendiameter van 13 mm aan te sluiten (niet meegeleverd)

- Verwijder de afvoerdop door deze linksom te draaien en verwijder vervolgens de rubberen stop van de tuit.

- Schroef de afvoerkoppeling op de tuit door deze met de klok mee te draaien.

- Steek de afvoerslang in de afvoerkoppeling.

Opmerking: Bij gebruik van de optie voor continue afvoer vanaf de middelste drainagepoort, plaatst u het apparaat op een vlakke ondergrond en zorgt u ervoor dat de tuinslang vrij is van obstakels en omlaag gericht is. Draagbaar plaatsen op een oneffen oppervlak of onjuiste slanginstallatie kan ertoe leiden dat het chassis met water wordt gevuld, waardoor het apparaat wordt uitgeschakeld. Leeg het water uit het chassis als het systeem wordt uitgeschakeld. Controleer vervolgens of de juiste opstelling is gebruikt op de draagbare locatie en of de slang goed is aangesloten.

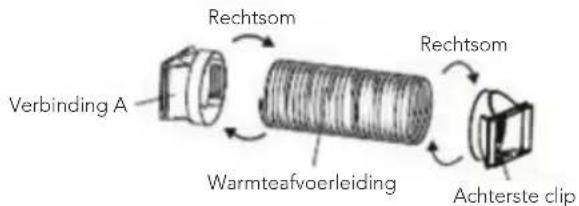

1. Draai verbinding A en achterste klem rechtsom op de twee uiteinden van de warmteafvoerleiding.

Verbinding A Rechtsom Warmteafvoerleiding Rechtsom Achterste clip

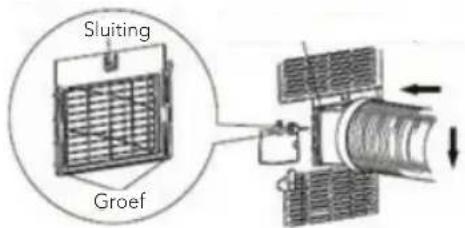

1. Steek verbinding A van de warmteafvoerleiding in de groef tot u een geluid hoort.

Sluiting Groef

1. Leid de warmteafvoerleiding naar buiten. Kies voor het beste effect een raam zonder direct zonlicht. Houd de andere ramen gesloten.

1. Schuif de uitlaatkap op het raampaneel open en bevestig de achterste clip. (Optioneel). Bekijk de bijgesloten brochure voor de juiste installatie van het raampaneel.

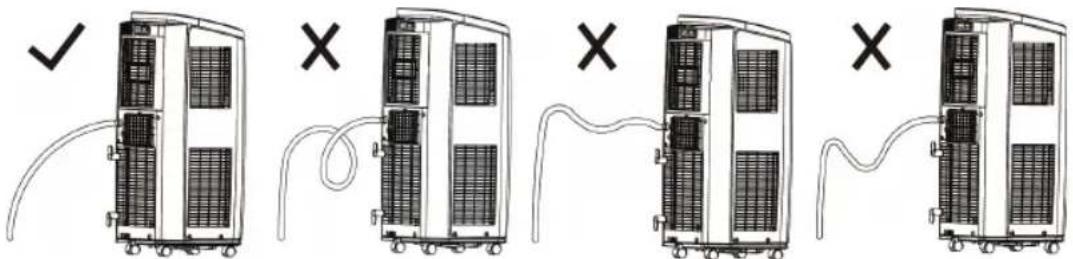

• Om het koelrendement te verbeteren, moet de warmteafvoerleiding zo kort mogelijk zijn en geen bochten bevatten om een soepele warmteafvoer te garanderen.
• De lengte van de warmteafvoerleiding is minder dan 1 m. We raden u aan om de leiding zo kort mogelijk te houden.
• Bij de installatie moet de warmteafvoerleiding zo recht mogelijk zijn. Verleng de leiding niet en sluit hem niet aan op een andere warmteafvoerleiding.

BEYOND EXPECTATIONS 5 SINCE 1948 YEAR GUARANTEE

GARANTIE

Wilfa biedt voor dit product een garantie van vijf jaar. Deze periode start op de dag van de aankoop. De garantie dekt storingen of defecten die tijdens de garantieperiode in het product optreden. Uw aankoopbon is uw garantiebewijs voor de verkoper als u aanspraak maakt op de garantie.

De garantie is uitsluitend geldig voor producten die voor huishoudelijke toepassing gekocht en gebruikt worden. De garantie is niet geldig als het product voor commerciële doeleinden gebruikt wordt. De garantie is niet geldig als het product onjuist of nalatig gebruikt werd, als de Wilfa-instructies niet opgevolgd zijn, als het apparaat gewijzigd werd of als er een ongeoorloofde reparatie uitgevoerd werd. De garantie is ook niet geldig voor normale slijtage van het product, verkeerd gebruik, gebrekkig onderhoud, gebruik van onjuiste elektrische spanning, of:

• Overbelasting van het product.
- Onderdelen die normaal versleten zijn.
- Onderdelen die regelmatig vervangen moeten worden (zoals filters, batterij enz.).

De gebruiksaanwijzing is ook beschikbaar op onze website wilfa.com.

PRODUCTSPECIFICATIONS

220V\~240V\~50Hz 1260W

Gas R290: 180gram

52/51/49 dB(A)

Luchtontvochtiger 1.43 L/h

SUPPORT EN RESERVEONDERDELEN

Ga voor support naar wilfa.com en raadpleeg onze klantenservice-/supportpagina. Hier vindt u veelgestelde vragen, reserveonderdelen, tips en trucs en al onze contactgegevens.

RECYCLING

Deze markering geeft aan dat u dit product in de gehele Europese Unie niet met ander huishoudelijk afval mag meegeven. Om mogelijke schade aan het milieu of de menselijke gezondheid als gevolg van ongecontroleerde afvalverwijdering te voorkomen, dient het product op een verantwoorde manier gerecycled te worden om duurzaam hergebruik van materialen te stimuleren. Gebruik de retour- en inzamelingssystemen om uw gebruikte apparaat in te leveren, of neem contact op met de winkel waar u het product hebt gekocht. De winkel kan het product terugnemen om het op veilige en milieuverantwoorde wijze te recyclen.

NL

PL

SPIS TREŚCI

228 WAŻNE INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

231 WYŁĄCZENIA ODPOWIEDZIALNOŚCI

232 CZYNNIK CHŁODNICZY

234 ŚRODOWISKO PRACY

236 PRZEGLĄD - JEDNOSTKA GŁÓWNA

238 PRZEGLĄD - PANEL STEROWANIA

240 PRZEGLĄD - PILOT ZDALNEGO STEROWANIA

241 PRZEGLĄD - WYŚWIETLACZ PILOTA

243 WYMIANA BATERII

244 CZYSZCZENIE I KONSERWACJA

245 SPRAWDZANIE URZĄDZENIA

245 DŁUGOTRWAŁE PRZECHOWYWANIE

245 UWAGI DOTYCZĄCE RECYKLINGU

246 ROZWIAZYWANIE PROBLEMÓW

248 KOD BŁĘDU

249 MONTAZ

256 GWARANCJA
