BRUKSANVISNING HD 91004 Cage Classic Kärcher

1.8 Forkortelser og definition

FARE Farekilde Mulige følger, hvis anvisningerne ikke følges Forholdsregler/forbud

1. Løsn bypass-skruen i trykkabinettet, og fjern den sam-

1.1 Informasjon til denne bruksanvisningen

Bruksanvisningen ble utarbeidet i henhold til maskindirek- tiv 2006/42/EF . Den muliggjør sikker og effektiv bruk av produktet HP-DG. Den originale bruksanvisningen er på tysk. Les bruksanvisningen før første gangs bruk, følg anvisnin- gene i den, og oppbevar den til senere bruk eller for ny ei- er.

1.5 Fremstillinger – konvensjoner

1.5.1 Handlingsanvisninger i angitt rekkefølge

Handlingstrinn som skal utføres vises som en nummerert eller alfabetisk liste. Rekkefølgen på trinnene må overhol- des. Eksempel:

Opplistinger og handlingstrinn uten obligatorisk rekkefølge vises som en punktoppstilling. Eksempel: Punkt 1 Punkt 2 – Underpunkt 1 – Underpunkt 2

1.6 Produktelementer

Illustrasjon A, se side 2 1 Tilkobling høytrykksslange2 Tilkobling bypass3 Høytrykkstilkobling strålerør/lanserør4 Trykkhus5 Tilkobling kroppsstøtte6 Håndtak7 Avtrekker8 Avtrekkersikring9 Trykkring10 Trykkskrue11 Håndtak Strålerør / lanserør (tilbehør)12 Strålerør/lanserør (tilbehør)13 Dyseholder/vannverktøy (tilbehør)14 Bypassledning (tilbehør)15 Adapter (tilbehør)16 Pakning (tilbehør)17 Slangetilkobling (tilbehør)18 Lekasjeboring19 Patron (trykkhus)20 Pakning (trykkhus)21 Bypassnippel (trykkhus)22 Tetningsring (trykkhus)

Produkt Bruksanvisning Kontroller at innholdet i pakken er komplett. Dersom noe mangler, eller det har oppstått transportskader, må du ta kontakt med forhandleren.

1.8 Forkortelser og definisjoner

Når de tas til følge, beskytter advarsler mot mulige person- skader og materielle skader. En advarsel inneholder følgende elementer og informa- sjon: Fareskilt Fareskiltet kjennetegner advarsler som advarer mot per- sonskader. Signalord Signalordet angir farenivået. Farekilde Farekilden angir årsaken til faren. Mulige følger ved ignorering Mulige følger dersom det ikke tas hensyn til advarslene er f.eks. klemming, forbrenning eller andre alvorlige skader. Tiltak / forbud Under tiltak / forbud er det oppført handlinger som enten må utføres eller er forbudte, i den hensikt å unngå faren.

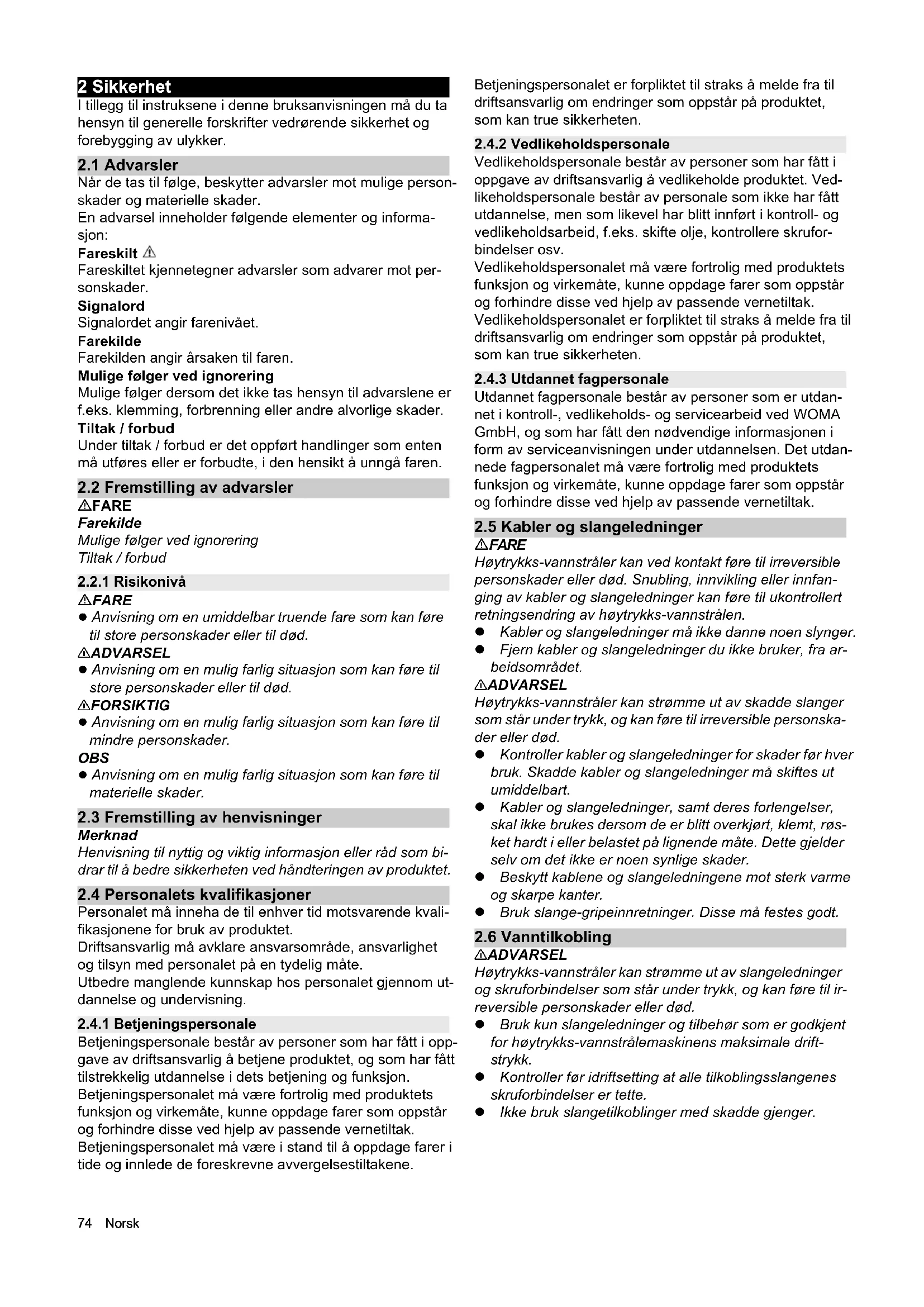

2.2 Fremstilling av advarsler

FARE Farekilde Mulige følger ved ignorering Tiltak / forbud

Merknad Henvisning til nyttig og viktig informasjon eller råd som bi- drar til å bedre sikkerheten ved håndteringen av produktet.

2.4 Personalets kvalifikasjoner

Personalet må inneha de til enhver tid motsvarende kvali- fikasjonene for bruk av produktet. Driftsansvarlig må avklare ansvarsområde, ansvarlighet og tilsyn med personalet på en tydelig måte. Utbedre manglende kunnskap hos personalet gjennom ut- dannelse og undervisning.

2.4.1 Betjeningspersonale

Betjeningspersonale består av personer som har fått i opp- gave av driftsansvarlig å betjene produktet, og som har fått tilstrekkelig utdannelse i dets betjening og funksjon. Betjeningspersonalet må være fortrolig med produktets funksjon og virkemåte, kunne oppdage farer som oppstår og forhindre disse ved hjelp av passende vernetiltak. Betjeningspersonalet må være i stand til å oppdage farer i tide og innlede de foreskrevne avvergelsestiltakene. Betjeningspersonalet er forpliktet til straks å melde fra til driftsansvarlig om endringer som oppstår på produktet, som kan true sikkerheten.

2.4.2 Vedlikeholdspersonale

Vedlikeholdspersonale består av personer som har fått i oppgave av driftsansvarlig å vedlikeholde produktet. Ved- likeholdspersonale består av personale som ikke har fått utdannelse, men som likevel har blitt innført i kontroll- og vedlikeholdsarbeid, f.eks. skifte olje, kontrollere skrufor- bindelser osv. Vedlikeholdspersonalet må være fortrolig med produktets funksjon og virkemåte, kunne oppdage farer som oppstår og forhindre disse ved hjelp av passende vernetiltak. Vedlikeholdspersonalet er forpliktet til straks å melde fra til driftsansvarlig om endringer som oppstår på produktet, som kan true sikkerheten.

2.4.3 Utdannet fagpersonale

Utdannet fagpersonale består av personer som er utdan- net i kontroll-, vedlikeholds- og servicearbeid ved WOMA GmbH, og som har fått den nødvendige informasjonen i form av serviceanvisningen under utdannelsen. Det utdan- nede fagpersonalet må være fortrolig med produktets funksjon og virkemåte, kunne oppdage farer som oppstår og forhindre disse ved hjelp av passende vernetiltak.

2.5 Kabler og slangeledninger

FARE Høytrykks-vannstråler kan ved kontakt føre til irreversible personskader eller død. Snubling, innvikling eller innfan- ging av kabler og slangeledninger kan føre til ukontrollert retningsendring av høytrykks-vannstrålen. Kabler og slangeledninger må ikke danne noen slynger. Fjern kabler og slangeledninger du ikke bruker, fra ar- beidsområdet. 몇 ADVARSEL Høytrykks-vannstråler kan strømme ut av skadde slanger som står under trykk, og kan føre til irreversible personska- der eller død. Kontroller kabler og slangeledninger for skader før hver bruk. Skadde kabler og slangeledninger må skiftes ut umiddelbart. Kabler og slangeledninger, samt deres forlengelser, skal ikke brukes dersom de er blitt overkjørt, klemt, røs- ket hardt i eller belastet på lignende måte. Dette gjelder selv om det ikke er noen synlige skader. Beskytt kablene og slangeledningene mot sterk varme og skarpe kanter. Bruk slange-gripeinnretninger. Disse må festes godt.

몇 ADVARSEL Høytrykks-vannstråler kan strømme ut av slangeledninger og skruforbindelser som står under trykk, og kan føre til ir- reversible personskader eller død. Bruk kun slangeledninger og tilbehør som er godkjent for høytrykks-vannstrålemaskinens maksimale drift- strykk. Kontroller før idriftsetting at alle tilkoblingsslangenes skruforbindelser er tette. Ikke bruk slangetilkoblinger med skadde gjenger.Norsk 75

FARE Høytrykks-vannstråler kan ved kontakt føre til irreversible personskader eller død. Ikke rett høytrykks-vannstrålen mot personer, dyr eller elektrisk utstyr. Du må aldri arbeide alene! Av sikkerhetsmessige grun- ner skal det ved bruk av sprayenheten alltid være en ek- stra person tilstede, som i nødstilfeller kan sette høytrykks-vannstrålemaskinen ut av drift og eventuelt hente hjelp. Bortsett fra betjeningspersonalet skal ingen personer oppholde seg innenfor en omkrets på 10 m rundt spray- enheten. Sprayenhetens arbeidsområde, samt arbeidsomgivel- sene, skal være fullt oversiktlige. Sikre sprayenhetens arbeidsområde tydelig mot uauto- risert tilgang under strålearbeid. Sett opp varselskilter og avsperringer. Vannspray eller vann som siver ut kan gjøre underlaget glatt, avhengig av overflatens beskaffenhet. Pass på at du står stødig under strålearbeid. Vannspray innskrenker siktbarheten. Ta hensyn til loka- le omstendigheter og vær obs på personer i nærheten ved strålearbeid. Ved strålearbeid på stillas må betjeningspersonalet sik- res mot fall. Ved strålearbeid i lukkede rom (f.eks. tanks eller auto- klaver) må betjeningspersonalet sikres med bærean- ordninger (f.eks. sele, tau). Sørg for tilstrekkelig frisklufttilførsel. Følg gjeldende sikkerhetsforskrifter ved bruk av spray- enheten på farlige steder (f.eks. bensinstasjoner). Bruk av sprayenheten i eksplosjonsfarlige områder er forbudt.

2.7.2 Generelt vedrørende bruk

FARE Høytrykks-vannstråler kan være farlig ved uriktig bruk, og kan ved kontakt føre til irreversible personskader eller død. Ikke bruk sprayenheter kortere enn 750 mm (målt mel- lom avtrekkeren og dysen). Fare ved bruk av korte strå- lerør, da hånden ved en feiltakelse kan komme i kontakt med høytrykks-vannstrålen. Bruk produktet som foreskrevet (se kapittel 3 Forskrifts- messig bruk). Kontroller at produktet samt arbeidstilbehøret er i for- skriftsmessig stand (se kapittel 6 Igangsetting). Ikke bruk sprayenheten dersom den er skadet. Aldri lås fast avtrekkeren på produktet. Partikler eller større deler løsner fra overflaten som be- handles når de treffes av høytrykks-vannstrålen. Disse slynges hardt ut og kan skade betjeningspersonalet. Bruk foreskrevet personlig verneutstyr. Ikke bruk høytrykks-vannstrålemaskinen og sprayenhe- ten ved tretthet, innskrenket helse eller under påvirkning av alkohol eller medikamenter. Bruk aldri løsemiddelholdige væsker eller ufortynnede syrer og løsemidler. Dette gjelder f.eks. bensin, fortyn- ner og brenselolje, Spøytetåke er sterkt antennelig, ek- splosiv og giftig. Asbestholdige og andre materialer som inneholder hel- sefarlige stoffer skal ikke stråles.

몇 ADVARSEL Høytrykksvann som lekker ut kan føre til forbrenninger el- ler skålding. Bruk personlig verneutstyr. Ikke berør varme overflater på sprayenheten ved bruk av varmtvann. Monter et håndtak til beskyttelse (se WOMAs produkt- program). La sprayenheten avkjøles etter varmtvannsdrift eller spyl kaldt vann gjennom sprayenheten. Væsken kan varmes opp i kaldtvannsdrift gjennom av- spenning av høytrykksvannet. Ikke berør varme overfla- ter på sprayenheten.

몇 ADVARSEL Det oppstår et høyt støynivå på grunn av høytrykks-vann- strålens hastighet ved dyseutløpet, som i umiddelbar nær- het kan føre til ubehag eller hørselsskader (f.eks. tinnitus). Et kontinuerlig høyt støynivå kan føre til hørselstap. Bruk foreskrevet personlig verneutstyr. Det høye støynivået kan ha en sterkt innskrenkende innvirkning på talekommunikasjon eller oppfattelse av lydsignaler, eller gjøre dette umulig. Arbeid aldri alene. En ekstra person må være tilstede utenfor arbeidsområ- det.

몇 ADVARSEL Det består fare for å falle ned som følge av de rekylkrefte- ne som oppstår under strålearbeid. Sørg for at du står stødig. Arbeid aldri på stiger. Hold sprayenheten i håndtakene med begge hender. Dysediameteren for håndholdt strålearbeid må være av en slik størrelse at rekylkraften i lengdeaksen ikke over- skrider 250 N. Dersom rekylkraften overskrider 150 N må sprayenheten utstyres med en kroppsstøtte (se WO- MAs produktprogram). Ved samtidig drift av flere sprayenheter tilkoblet én høy- trykks-vannstrålemaskin, må det tas hensyn til endrede rekylkrefter. Ved åpning eller lukking av en sprayenhet skal rekylkreftene som oppstår i de andre sprayenhete- ne ikke plutselig endre seg mer enn 15 %. Merknad Rekylkreftene er oppgitt i WOMAs produktdatablad for de dysene som brukes. Databladene kan fås hos WOMA GmbH (se kapittel 1.3 Service).

몇 FORSIKTIG Avhengig av sprayenhet som brukes, oppstår det hånd- arm-vibrasjonsverdier større enn 2,5 m/s². Ved lang bruks- tid kan det oppstå problemer med blodomløpet i hendene pga. vibrasjonene.

En generell maksimal brukstid kan ikke fastsettes, da den- ne er avhengig av flere faktorer: Personlig anlegg til dårlig blodomløp (symptomer kan være stadig kalde fingre, kribling i fingrene, osv.). Lav omgivelsestemperatur. Bruk varme hansker for å beskytte hendene. Et hardt grep gir dårligere blodgjennomstrømning. Arbeid uten pauser forsterker virkningen av vibrasjons- relaterte forstyrrelser av blodgjennomstrømningen.76 Norsk Merknad Ved regelmessig, langvarig bruk av sprayenheten, og der- som symptomene oppstår gjentatte ganger, anbefaler vi å oppsøke lege.

2.8 Personlig verneutstyr

몇 ADVARSEL Fare for personskade på grunn av feil eller ufullstendig ver- neutstyr Betjeningspersonalet må bruke vernedrakt som er spe- sielt utformet for bruk med høytrykks-vannstrålemaski- ner. CE-sertifisert vernedrakt i Dyneema-fiber gir godkjent beskyttelse ved bruk av stive eller roterende dyser opp til 3000 bar / 43 511 psi. Ved arbeid og opphold i nærheten av arbeidsområdet må følgende verneutstyr brukes: – Vernehjelm med ansiktsskjerm – Vernebrille – Øreklokker – Vernehansker – Vernejakke, verneoverall – Spesial-vernestøvler med mellomfotbeskyttelse

2.9 Sikkerhetsinnretninger

Sikkerhetsinnretningene skal beskytte betjeningspersona- let og må ikke endres eller sløyfes. Produktet er utstyrt med en avtrekkersikring, som forhin- drer at avtrekkeren utløses av vanvare. Aldri lås fast avtrekkeren. Ikke blokker eller endre avtrekkersikringen. 3 Forskriftsmessig bruk Produktet brukes til betjening av håndholdte sprayenheter fra WOMA GmbH, som brukes med et tillatt driftstrykk på 1100 bar. I kombinasjon med en høytrykks-vannstrålemaskin, et strålerør/lanserør og et vannverktøy brukes produktet til å rette væske som står under trykk, målrettet mot en overfla- te, og muliggjør dermed sliping, rengjøring osv. av ulike overflater og materialer, som f.eks. stål, betong osv. Dette kan gjøres med ulike vannverktøy fra WOMA GmbH. Produktet skal kun driftes med vann som samsvarer med WOMAs retningslinje for vannkvalitet (se kapittel 12.1 Ret- ningslinje for vannkvalitet). Den maksimalt tillatte volum- strømmen for væsken er 45 l/min. Før bruk må du kontrollere produktets sikkerhetsinnretnin- ger (se kapittel 6 Igangsetting). Med forskriftsmessig bruk menes også bruk av kun origi- nale reservedeler fra WOMA GmbH. En annen bruk enn den som er fastlagt under forskrifts- messig bruk eller bruk som går ut over dette, regnes for å være ikke forskriftsmessig. Ta hensyn til sikkerhetshenvisningene og advarslene.

3.1 Forutsigbar feil bruk

Produktet er utstyrt med avtrekkersikring. Dermed unngås utilsiktet utløsning av avtrekkeren. Aldri lås fast avtrekkeren. Ikke blokker eller endre avtrekkersikringen. Ikke bruk sprayenheter kortere enn 750 mm (målt mel- lom avtrekkeren og dysen). Ikke bruk sprayenheten til rengjøring av høytrykks- vannstrålemaskinen eller til mekanisk fjerning av smuss eller bunnsetting (f.eks. ved rengjøring av sementovn). Ikke bruk sprayenheten som løftestang (brekkstang). Bruk aldri løsemiddelholdige væsker eller ufortynnede syrer og løsemidler ved strålearbeid. Dette gjelder f.eks. bensin, fortynner og brenselolje. Spøytetåke er sterkt antennelig, eksplosiv og giftig. Asbestholdige og andre materialer som inneholder hel- sefarlige stoffer skal ikke stråles. 4 Miljøvern Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på miljøvennlig måte. Elektriske og elektroniske apparater inneholder verdi- fulle resirkulerbare materialer og ofte deler batterier, batteripakker eller olje. Disse kan utgjøre en potensiell fare for helse og miljø ved feil bruk eller feil avfallsbehand- ling. Disse delene er imidlertid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i husholdningsavfallet. Anvisninger om innhold (REACH) Aktuell informasjon om stoffene i innholdet finner du under: www.kaercher.com/REACH 5 Montering

5.1 Sikkerhetshenvisninger

몇 ADVARSEL Fare for personskade på grunn av høytrykks-vann- strålen Høytrykks-vannstråler kan strømme ut av høytrykks-vann- strålemaskiner som står under trykk. Før montering av produktet må du slå av høytrykks-vann- strålemaskinen og sikre den mot gjeninnkobling. Sørg for at alle komponentene til høytrykks-vannstråle- maskinen er trykkløse. OBS Uriktig montering Ved uriktig montering med skadde og urene deler kan det tilkomme feilfunksjoner og skader på produktet. Gjennomfør en visuell kontroll av alle produktdelene før montering. Alle gjenger må være rene og uskadde. Det må ikke være noen skrammer eller revner i tetningsfla- tene til delene som skal settes sammen.

5.2 Montere strålerør/lanserør

1. Løsne trykkskruen fra trykkhuset og ta den av sammen

med trykkringen (se illustrasjon side 2).

2. Skyv trykkskruen på strålerøret/lanserøret.

3. Smør alle gjengene med montasje- og innkjøringspasta

før monteringen (se kapittel 12.2 Forbruksmaterialer).

4. Skru på trykkringen (venstregjenge) til 1–2 skrueganger

5. Skyv strålerøret/lanserøret med trykkskruen inn i trykk-

6. Skru trykkskruen inn i trykkhuset (SW 30) og stram den

røret ved rengjøring av overflater (f.eks. bearbeiding av betong) (se kapittel 13 Tilbehør).

8. Skru dyseholderen eller et annet vannverktøy på stråle-

røret/lanserøret og, med mindre annet er angitt, stram til med et dreiemoment på 100 Nm.Norsk 77 Viktige kjennetegn ved vannverktøyet Vannverktøy (f.eks. dyser, turbodyser, Orbimaster, Spe- edy), som brukes sammen med håndholdte sprayenhe- ter fra WOMA GmbH, kan ha flere ulike dyseutløpsåpninger. De kan være utformet som punkt- eller flatstråledyse. En motorisert eller automatisk rota- sjon ved skråstilte dyser er mulig (se WOMAs produkt- program). Vannverktøy utvider bruksmulighetene for sprayenhe- ten. Du kan få mer informasjon hos WOMA-distributø- ren.

5.3 Monter bypassledning

1. Smør alle gjengene med montasje- og innkjøringspasta

før monteringen (se kapittel 12.2 Forbruksmaterialer).

2. Skru inn bypassrøret eller bypass-slangetilkoblingen i

trykkhuset (SW 32), og stram til med 100 Nm dreiemo- ment på bypasstilkoblingen (se illustrasjon side 2).

1. Smør alle gjengene med montasje- og innkjøringspasta

4. Skru slangetilkoblingen inn i adapteren og stram til med

et dreiemoment på 130 Nm.

5. Koble høytrykks-vannstrålemaskinen til den sikrede

sprayenheten ved hjelp av en egnet høytrykksslange. 6 Igangsetting

6.1 Sikkerhetsanvisninger

FARE Fare for personskade på grunn av høytrykks-vann- strålen Høytrykks-vannstråler kan ved kontakt føre til irreversible personskader eller død. Ikke rett høytrykks-vannstrålen mot personer, dyr eller elektrisk utstyr. Sørg for at produktet er riktig montert før bruk (se kapittel 5 Montering). På grunn av mulige farer (f.eks. rekyl, skjærevirkning fra vannstrålen, osv.) skal produktet kun brukes slik det er til- tenkt (se kapittel 3 Forskriftsmessig bruk). Betjeningen skal kun utføres av betjeningspersonale som har fått utdannelse og er gjort kjent med farene (se kapittel

2.4 Personalets kvalifikasjoner).

Bruk foreskrevet personlig verneutstyr ved strålearbeid (se kapittel 2.8 Personlig verneutstyr). Merknad Produktet skal ikke brukes ved temperaturer under 0 °C.

6.2 Før du slår på høytrykks-

vannstrålemaskinen Produktet er riktig montert og koblet til høytrykks-vannstrå- lemaskinen. Høytrykks-vannstrålemaskinen er ikke slått på. Utfør følgende trinn hver gang før du kobler til vannhøy- trykket, dvs. ved stående høytrykkspumpe som strømmer med fortrykk:

1. Hele høytrykks-vannstrålemaskinen ventileres via filte-

ret og lufteslangen på høytrykkspumpen.

2. Høytrykks vannstrålemaskinen inklusive høytrykksslan-

gen og produktet spyles trykkløst med rent vann.

4. Kontroller at avtrekksspaken og sikringen fungerer knir-

kefritt og går lett. Avtrekksspaken må gå automatisk tilbake i utgangspo- sisjon etter betjening og falle på plass i avtrekkssikrin- gen. Det skal kun være mulig å betjene avtrekksspaken hvis avtrekkssikringen betjenes på nytt.

5. Kontroller om produktets tilstand avviker fra leverings-

tidspunktet. Er f.eks. Trykkpunktets stilling endret? Ved skifte fra Be- tjent avtrekksspake til Ikke betjent avtrekksspake må vannets volumstrøm straks renne ut av bypasslednin- gen. Merknad Ikke bruk produktet hvis kontrollene ikke er vellykket. I så- fall må det utføres en sikkerhetsinspeksjon (se kapittel 9.4 Vedlikehold).

6.3 Før oppstart av strålearbeid

Produktet er riktig montert og koblet til høytrykks-vannstrå- lemaskinen. Høytrykks-vannstrålemaskinen er slått på. Merknad Når produktet ikke betjenes, men høytrykks-vannstråle- maskinen er slått på, siver det trykkløs strålevæske ut av bypassledningen. Før du starter å arbeide med produktet med vannhøytrykk, må du utføre følgende kontroller:

2. Betjen produktet flere ganger under høyttrykk og kon-

troller at ventiler på bypass og i lekkasjeboringene er tette.

3. Kontroller at avtrekksspaken og sikringen fungerer knir-

kefritt og går lett. Avtrekksspaken må gå automatisk tilbake i utgangspo- sisjon etter betjening og falle på plass i avtrekkssikrin- gen. Det skal kun være mulig å betjene avtrekksspaken hvis avtrekkssikringen betjenes på nytt.

4. Kontroller ved hjelp av supervisor om planlagt ar-

beidstrykk på høytrykks-vannstrålemaskinen er opp- nådd. Merknad Ikke bruk produktet hvis kontrollene ikke er vellykket, eller hvis du registrerer noe unormalt eller en uventet situasjon. I såfall må det utføres en sikkerhetsinspeksjon (se kapittel

Produktet er riktig montert og koblet til høytrykks-vannstrå- lemaskinen. Høytrykks-vannstrålemaskinen er slått på. Kontroll av produktet iht. kapittel 6.2 Før du slår på høy- trykks-vannstrålemaskinen og kapittel 6.3 Før oppstart av strålearbeid er vellykket. Merknad Når produktet ikke betjenes, men høytrykks-vannstråle- maskinen er slått på, siver det trykkløs strålevæske ut av bypassledningen.78 Norsk

2. Trykk inn avtrekkeren.

Ved å trykke inn avtrekkeren låses bypassledningen, og strålevæsken strømmer under trykk ut av vannverktøyets dyse. Merknad Materialer som ikke er korrosjonsbestandige kan korrode- re som følge av høytrykks-vannet som kommer ut. 7 Stanse maskinen

7.1 Sikkerhetshenvisninger

FARE Fare for personskade på grunn av høytrykks-vann- strålen Høytrykks-vannstråler kan strømme ut av høytrykks-vann- strålemaskiner som står under trykk. Sørg for at alle komponentene til høytrykks-vannstråle- maskinen er trykkløse etter at produktet er tatt ut av drift. 몇 FORSIKTIG Varme overflater Kontakt med produktets overflater kan forårsake forbren- ninger eller skålding. Bruk personlig verneutstyr. Ikke berør noen produktelementer etter bruk med varmt- vann. La produktet avkjøles etter varmtvannsdrift eller spyl kaldt vann gjennom produktet.

7.2 Ta produktet ut av drift

Merknad Når produktet ikke betjenes, men høytrykks-vannstråle- maskinen er slått på, siver det trykkløs strålevæske ut av bypassledningen.

2. Kontroller at avtrekkersikringen sitter riktig på plass ved

å trykke inn avtrekkeren.

3. Slå av høytrykks-vannstrålemaskinen og sikre den mot

4. Systemet skal settes trykkløst. Fjern resttrykket fullsten-

rekkefølge (se kapittel 5 Montering). 8 Oppbevaring For produktet og, med mindre annet er angitt, for alt annet vannverktøy gjelder: Rengjøres etter driftsslutt. Oppbevares i et frostsikkert rom. Blåses ut med trykkluft og konserveres med egnet kon- serveringsmiddel før langvarig lagring. 9 Service og vedlikehold

9.1 Sikkerhetsanvisninger

FARE Fare for personskade på grunn av høytrykks-vann- strålen Høytrykks-vannstråler kan strømme ut av høytrykks-vann- strålemaskiner som står under trykk. Før alt arbeid må du slå av høytrykks-vannstrålemaskinen og sikre den mot gjeninnkobling. Sørg for at alle komponentene til høytrykks-vannstråle- maskinen er trykkløse. 몇 ADVARSEL Uriktig vedlikehold Bruk av deler fra tredjepart kan innskrenke høytrykks- vannstrålemaskinens funksjon og sikkerhet. Bruk utelukkende originale reservedeler WOMA GmbH. WOMA har motsvarende reservedeler i produktprogram- met, som er spesielt tilpasset produktets standtid. Du kan få mer informasjon hos WOMA-distributøren. Bruk av deler fra tredjepart er forbudt. Deler fra tredjepart samsvarer ofte ikke med spesifikasjonene og kravene. Bruk av deler fra tredjepart innebærer en høy risiko for per- sonalet og produktet. Funksjonen og sikkerheten kan inn- skrenkes.

9.2 Stell og rengjøring

Merknad Ta hensyn til produsentens sikkerhetsdatablad ved bruk av rengjøringsmidler. Gjennomfør en generell rengjøring av produktet ved be- hov.

9.3.1 Daglig inspeksjon

Utfør kontroll av produktet (se kapittel 6.2 Før du slår på høytrykks-vannstrålemaskinen og kapittel 6.3 Før opp- start av strålearbeid).

9.3.2 Visuell kontroll

Gjennomfør en visuell kontroll av alle sprayenhetens komponenter uavhengig av den daglige inspeksjonen. Ikke bruk produktet hvis du fastslå avvik fra leveransetil- standen. I såfall må det utføres en sikkerhetsinspeksjon.

Sikkerhetsinspeksjon og service skal bare utføres av ser- vicepersonale fra WOMA GmbH eller utdannet fagperso- nale (se kapittel 2.4 Personalets kvalifikasjoner). Hver 12. måned skal det kontrolleres at produktet er i forskriftsmessig stand.

Dersom det siver ekstra vann ut av produktets bypassled- ning og/eller avlastningshull når sprayenheten er i bruk, skal patronen i trykkhuset skiftes ut. Forhåndsmonterte patroner (materialnummer 9.919- 046.0) trenger ikke å skiftes ut som følger av utdannet fag- personale. OBS Uriktig montering Ved uriktig montering med skadde og urene deler kan det tilkomme feilfunksjoner og skader på produktet. Gjennomfør en visuell kontroll av alle sprayenhetens kom- ponenter før montering. Alle gjenger må være rene og uskadde. Det må ikke være noen skrammer eller revner i tetningsfla- tene til delene som skal settes sammen. Patroner som ikke er forhåndsmonterte skal kun skiftes ut av utdannet fagpersonale. (Se illustrasjon side 2)

1. Løsne bypassnippelen fra trykkhuset og ta den av

sammen med patronen (se illustrasjon side 2).

2. Ta fjæren av trykkhuset og skift den ut med en ny fjær.

3. Koble bypassnippelen fra patronen.Norsk 79

4. Fjern pakning (O-ringen fra sporet i bypassnippelen.

7. Smør bypassnippelens gjenger med montasje- og inn-

kjøringspasta før montering (se kapittel 12.2 Forbruks- materialer).

8. Smør patronens passeringssteder med montasje- og

innkjøringspasta før montering (se kapittel 12.2 For- bruksmaterialer).

Utbedring av feil skal av sikkerhetsmessige grunner bare utføres av servicepersonale fra WOMA GmbH eller utdan- net fagpersonale. 11 Tekniske data Med forbehold om tekniske endringer. 12 Vedlegg

12.1 Retningslinje for vannkvalitet

Materialnummer 9.918-187.0 Ladestrøm maks. bar 1500 Mediu mtemperatur maks. °C 95 Gjennomstrømningsmengde maks. l/min 45 Rekylkraft uten kroppsstøtte N 150 Rekylkraft med kroppsstøtte N 250 Vekt (uten tilleggsdeler) ca. kg 3,3 Lengde uten strålerør ca. mm 340 Høyde ca. mm 200 Bredde ca. mm 50 Tilkobling for slangetilkobling M22x1,5-24°DKO Tilkobling høytrykksslange 9/16“-18 UNF-LH M24x1,5-24°DKO Tilkobling strålerør/lanserør 9/16”-18 UNF-LH Tilkobling bypass G 3/8” Styring mekanisk – bypass Faststoffandel maks. 200 mg/l Total vannhardhet 1–20 °H CaO 10–200 mg/l CaCO

) < 100 mg/l Betegnelse Beholder Materialnum- mer Montasje- og innkjøring- spasta – gjenger 500 g 9.892-362.0 Montasje- og innkjøring- spasta – gjenger 207 g 9.740-194.0 Montasje- og innkjøring- spasta – glidemiddel 450 g 9.892-352.0 Montasje- og innkjøring- spasta – glidemiddel 85 g 9.740-195.080 Norsk 13 Tilbehør Følgende tilbehør er kombinert som et eksempel på ulike bruksområder for sprayenheten. Du kan få mer informa- sjon hos WOMA-distributøren. Avhengig av konfigurasjonen, kan materialnumre eventu- elt avvike. Du finner mer informasjon i WOMAs produkt- program.

13.1 Eksempelkonfigurasjon
