| Merke | Black & Decker |
| Modell | BDV012I |
| Produkttype | Bærbar batterilader med starter og kompressor |
| Vekt | 7,9 kg |
| Indre batteri | Bly-syre 12 V, 17 Ah, vedlikeholdsfri |
| Inngangsstrøm (lading) | 230 V AC (nettadapter) |
| Ladetid (nettstrøm) | Omtrent 48 timer |
| Maksimal utgangsstrøm (start) | 450 A (momentan), 300 A (5 sekunder) |
| Kompressor | Maksimalt trykk 120 psi |
| Belysning | Innebygd lysindikator, batteritid ~114 timer |
| 12 V DC tilbehørskontakt | Ja, maks 5 A |
| Sikkerhet | Polvendingbeskyttelse, lydsignal, termisk sikring |
| Vedlikehold | Rengjøring med fuktig klut, ikke slipende midler |
| Sikring (12 V kabel) | 8 A, skiftbar |
| Garanti | 24 måneder, dekning EU/EØS |
Ofte stilte spørsmål - BDV012I BLACK & DECKER
Brukerspørsmål om BDV012I BLACK & DECKER
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Batterilader i PDF-format gratis! Finn veiledningen din BDV012I - BLACK & DECKER og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. BDV012I av merket BLACK & DECKER.

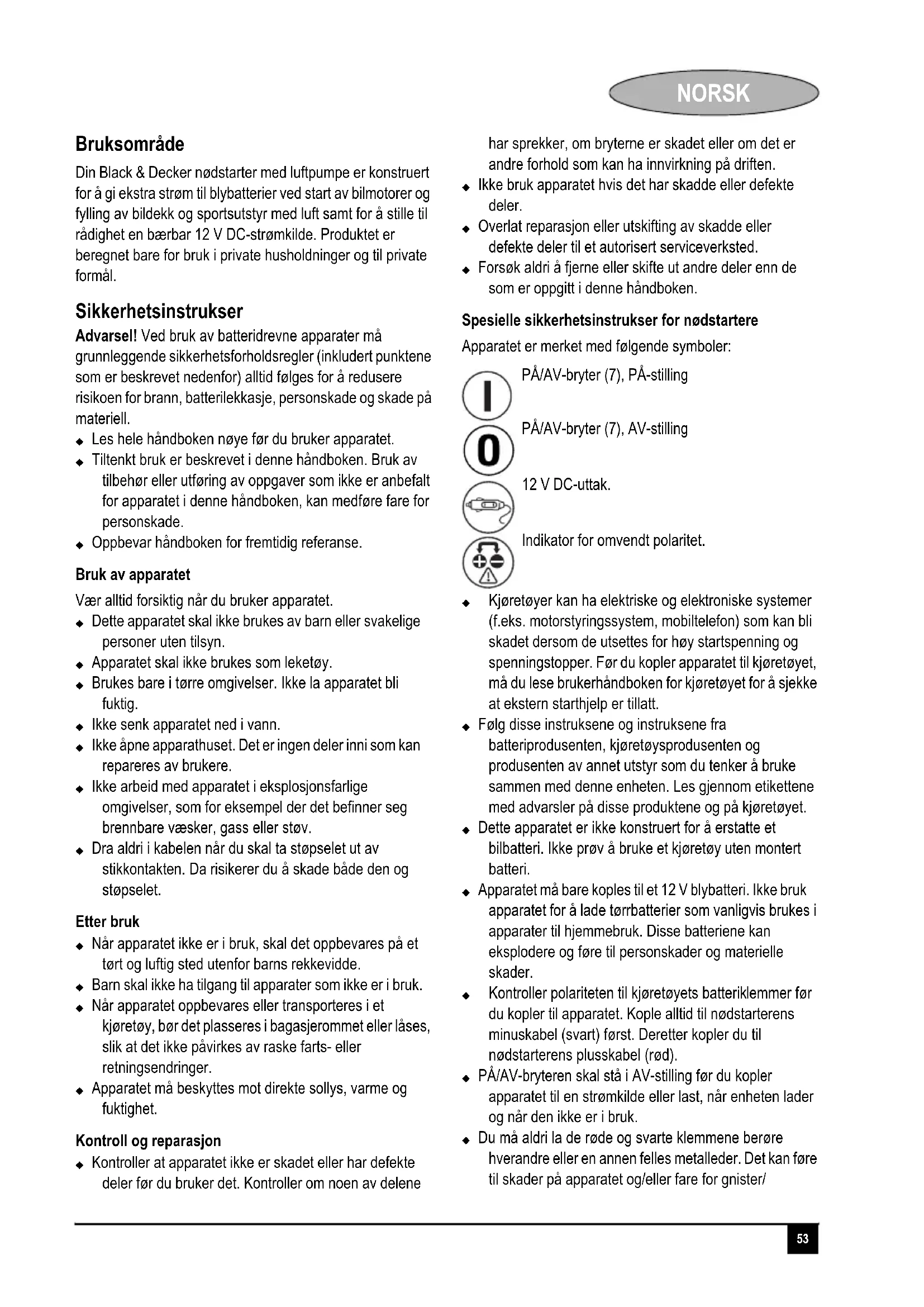

BRUKSANVISNING BDV012I BLACK & DECKER
Din Black & Decker nødstarter med luftpumpe er konstruert for å gi ekstra strøm til blybatterier ved start av bilmotorer og fylling av bildekk og sportsutstyr med luft samt for å stille til rådighet en bærbar 12 V DC-strømkilde. Produktet er beregnet bare for bruk i private husholdninger og til private formål.
Sikkerhetsinstrukser
Advarsel! Ved bruk av batteridrevne apparater må grunnleggende sikkerhetsforholdsregler (inkludert punktene som er beskrevet nedenfor) alltid følges for å redusere risikoen for brann, batterilekkasje, personskade og skade på materiell.
- Les hele håndboken nøye før du bruker apparatet.
- Tiltenkt bruk er beskrevet i denne håndboken. Bruk av tilbehør eller utføring av oppgaver som ikke er anbefalt for apparatet i denne håndboken, kan medføre fare for personskade.
◆ Oppbevar håndboken for fremtidig referanse.
Bruk av apparatet
Vær alltid forsiktig når du bruker apparatet.
♦ Dette apparatet skal ikke brukes av barn eller svakelige personer uten tilsyn.
◆ Apparatet skal ikke brukes som leketøy.
- Brukes bare i tørre omgivelser. Ikke la apparatet bli fuktig.
Ikke senk apparatet ned i vann.
Ikke åpne apparathuset. Det er ingen deler inni som kan repareres av brukere.
Ikke arbeid med apparatet i eksplosjonsfarlige omgivelser, som for eksempel der det befinner seg brennbare væsker, gass eller støv.
- Dra aldri i kabelen når du skal ta støpselet ut av stikkontakten. Da risikerer du å skade både den og støpselet.
Etter bruk
♦ Når apparatet ikke er i bruk, skal det oppbevares på et tørt og luftig sted utenfor barns rekkevidde.
♦ Barn skal ikke ha tilgang til apparater som ikke er i bruk.
Når apparatet oppbevares eller transporteres i et kjøretøy, bør det plasseres i bagasjerommet eller låses, slik at det ikke påvirkes av raske farts- eller retningsendringer.
- Apparatet må beskyttes mot direkte sollys, varme og fuktighet.
Kontroll og reparasjon
- Kontroller at apparatet ikke er skadet eller har defekte deler før du bruker det. Kontroller om noen av delene
har sprekker, om bryterne er skadet eller om det er andre forhold som kan ha innvirkning på driften.
- Ikke bruk apparatet hvis det har skadde eller defekte deler.
Overlat reparasjon eller utskifting av skadde eller defekte deler til et autorisert serviceverksted.
♦ Forsøk aldri å fjerne eller skifte ut andre deler enn de som er oppgitt i denne håndboken.
Kjøretøyer kan ha elektriske og elektroniske systemer (f.eks. motorstyringssystem, mobiltelefon) som kan bli skadet dersom de utsettes for høy startspenning og spenningstopper. Før du kopler apparatet til kjøretøyet, må du lese brukerhåndboken for kjøretøyet for å sjekke at ekstern starchjelp er tillatt.
- Følg disse instruksene og instruksene fra batteriprodusenten, kjøretøysprodusenten og produsenten av annet utstyr som du tenker å bruke sammen med denne enheten. Les gjennom etikettene med advarsler på disse produktene og på kjøretøyet.
♦ Dette apparatet er ikke konstruert for å erstatte et bilbatteri. Ikke prøv å bruke et kjøretøy uten montert batteri.
- Apparatet må bare koples til et 12 V blybatteri. Ikke bruk apparatet for å lade tørrbatterier som vanligvis brukes i apparater til hjemmebruk. Disse batteriene kan eksplodere og føre til personskader og materielle skader.
- Kontroller polariteten til kjøretøyets batteriklemmer før du kopler til apparatet. Kople alltid til nødstarterens minuskabel (svart) først. Deretter kopler du til nødstarterens plusskabel (rød).
PÅ/AV-bryteren skal stå i AV-stilling før du kopler apparatet til en strømkilde eller last, når enheten lader og når den ikke er i bruk.
Du må aldri la de røde og svarte klemmene berøre hverandre eller en annen felles metalleder. Det kan føre til skader på apparatet og/eller fare for gnister/
NORSK
eksplosjon. Batteriklemmene skal alltid oppbevares i de innebygde hylstrene når de ikke er i bruk.
- Når du bruker denne enheten i nærheten av kjøretøyets batteri og motor, må du plassere enheten på et flatt, stabilt underlag og kontrollere at alle klemmer, ledninger, klær og kroppsdeler holdes på avstand fra kjøretøyets bevegelige deler.
♦ Dette apparatet inneholder et tett blybatteri. Det anbefales å plassere apparatet i stående stilling under oppbevaring, bruk og oppladning.
Det kan komme eksplosiv gass ut av blybatterier under ladning, og under ekstreme forhold kan det oppstå batterilekkasje. Sørg for at området er godt ventilert når du utfører nødstart og ladning.
Ikke lad apparatet med 12 V-kontakten när det sitter personer i kjøretøyet. Sørg for at området er godt ventilert.
For å redusere risikoen for elektrisk støt må du kople apparatet fra enhver strømkilde før du vedlikeholder eller rengjør det. Risikoen reduseres ikke ved at bryterne slås av uten at apparatet koples fra strømmen.
◆ 12 V DC-uttaket skal kun brukes som hjelpeuttak, maks. utgangseffekt er 5 A. Du må aldri plugge kjøretøyets sigarettenner til enhetens 12 V DC-uttak.
Pass på at apparatet koples fra alle ladestrømkilder før du begynner nødstartingen. - Du må aldri prøve å bruke AC- og DC-ladekontakten samtidig.
Ytterligere sikkerhetsinstruksjoner for batterier og ladere
Batterier
♦ Forsøk ikke å åpne uansett hvilket formål du måtte ha.
- Ikke utsett batteriet for vann.
- Oppbevar ikke på steder der temperaturen kan overskride 40 °C.
◆ Lad bare ved temperaturer mellom 10 °C og 40 °C.
♦ Bruk bare ladere av typen som følger med apparatet.
- Følg instruksene som finnes i avsnittet "Miljø" når du skal kaste batterier.
Under ekstreme forhold kan batterilekkasje forekomme. Hvis du oppdager væske på batteriene, tørker du den forsiktig av med en klut. Unngå kontakt med huden.
- Hvis væsken kommer i kontakt med huden eller øynene, følger du instruksjonene nedenfor.
Advarsel! Batterivæsken er fortynnet svovelsyre og kan føre til person- eller materialskade. Ved hudkontakt renser du umiddelbart med vann. Hvis huden blir rød eller irritert eller smerter inntreffer, søk øyeblikkelig medisinsk hjelp. Hvis væsken kommer i kontakt med øynene, rens umiddelbart med vann og søk øyeblikkelig medisinsk hjelp.
Ladere
Laderen er konstruert for en bestemt spenning. Kontroller alltid at nettspenningen er i overensstemmelse med spenningen på typeskiltet.
Advarsel! Prøv aldri å skifte ut laderen med en vanlig nettplugg.
Bruk bare Black & Decker-laderen til å lade batteriet i apparatet som laderen kom sammen med. Andre batterier kan briste og føre til personlig skade.
♦ Prøv aldri å lade ikke-oppladbare batterier.
♦ Skift ut defekte ledninger umiddelbart.
- Ikke utsett laderen for vann.
- Ikke åpne laderen.
Ikke stikk gjenstander eller fingre ned i laderen.
Nettstrømtilførselen er elektrisk skilt fra transformatorutgangen.
Laderen slår seg av automatisk hvis temperaturen i omgivelsene blir for høy. Som følge av dette vil ikke laderen virke. Ladeenheten må kobles fra strømforsyningen og repareres på et autorisert serviceverksted.
Ladeenheten er bare tiltenkt for bruk innendørs.
Les denne håndboken før bruk.
Elektrisk sikkerhet
Hvis strømledningen blir skadet, må den skiftes av produsenten eller et autorisert Black & Decker-servicesenter for å unngå fare.
Funksjoner
Dette apparatet inneholder noen av eller alle funksjonene nedenfor:
- Nødstarterkabler
- 12 V DC ladesokkel
- 12 V DC-uttak
- Batteristatusknapp
- Bærehåndtak
- Indikatorer for batteristatus
-
PÅ/AV-bryter
-
På/av-bryter for lys i indikatorområdet
- Indikator for omvendt polaritet
- Lys i indikatorområde
- Ladeadapter
- 12 V DC-adapter for bil
- Ekstra kraftige kobberklemmer
- Klemmeholdere
- Luftpumpemunnstykke
Bruk
Lade opp enheten (figur A)
Denne enheten ble levert i delvis oppladet tilstand.
- Lad enheten i 48 timer med ladeadapteren (11) før første gangs bruk.
Blybatterier krever regelmessig vedlikehold for å sikre full kapasitet og lang levetid. Alle batterier taper strøm gjennom selvutladning over tid, og dette skjer raskere ved høye temperaturer. Black & Decker anbefaler å lade batteriet hver 60. dag når enheten ikke er i bruk.
- Kontroller batteriets oppladningsnivå ved å trykke på batteristatusknappen (4). Ladeindikatorens display (6) vil vise batteriets oppladningsnivå. Lad enheten när bare en rød LED lyser.
Merknad: Dersom batteriet lades etter hver bruk, forlenges batteriets levetid; hyppige dype utladninger mellom oppladningene, og/eller overladning vil redusere batteriets levetid.
Batteriet kan lades med ladeadapteren (11) eller 12 V DC-adapteren for bil (12).
Ladning av enheten med laderen (figur A)
Kontroller at PÅ/AV-bryteren (7) og lyset for indikatorområdet (10) er slått av mens enheten lades.
Ettersom ladningen skrider frem, vil de røde indikatorene tennes en etter en.
◆ Lad enheten til den grønne FULLT-indikatoren lyser.
◆ Fortsett å lade i ytterligere én til to timer.
Merknad: Laderen skal ikke være tilkoplet i mer enn 60 timer.
Når ladningen er avsluttet, kople fra ladeadapteren (11) og oppbevar den på et trygt sted.
Ladning av enheten med 12 V DC-adapteren for bil (figur A)
Kontroller at PÅ/AV-bryteren (7) og lyset for indikatorområdet (10) er slått av mens enheten lades.
Ikke la apparatet være uten tilsyn.
Når du lader enheten med 12 V DC-adapteren for bil (12):
◆ Plugg den ene enden av 12 V DC-adapteren for bil (12) inn i et 12 V DC-hjelpeuttak på bilen eller båten.
- Plugg den andre enden av 12 V DC-adapteren for bil (12) inn i 12 V DC-ladekontakten (3) på forsiden av enheten.
Når du vil kontrollere ladningsstatusen for batteriet under DC-ladning, kopler du 12 V DC-ladeadapteren for bil fra hjelpeuttaket og trykker på knappen for batteristatus. Se på indikatoren for batteristatus. Ikke lad lenger enn i maksimalt 3 til 4 timer.
Når ladningen er avsluttet, kople fra 12 V DC-adapteren for bil (12) og oppbevar den på et trygt sted.
Advarsel! Du må koble 12 V DC-adapteren for bil fra 12 V DC-hjelpeuttaket på kjøretøyet før du prøver å kjøre med det. Hvis ikke kan i noen tilfeller motoren fortsette å gå selv etter at tenningsnøkkelen er tatt ut. Dette kan føre til personskade eller skade på eiendom.
Bruk av enheten som nødstarter (figur A og B)
Advarsel! Sørg for at kjøretøyet står i fri med parkeringsbremsen på.
Slå av tenningen i kjøretøyet og alt tilbehør før du foretar noen tilkoplinger.
- Kontroller at enhetens PÅ/AV-bryter (7) er slått AV.
♦ Prosedyren under er beregnet på et negativt jordsystem, dvs. at batteriets minusklemme er koplet til chassiset.
Kople den røde plussklemmen (+) til plussterminalen på bilbatteriet.
Kople den svarte minusklemmen (-) til kjøretøyets chassis eller til en massiv, ubevegelig metallkomponent eller chassisdel på kjøretøyet.
Merknad: Hvis du har koblet galt, vil enheten pipe kontinuerlig og den røde indikatoren for omvendt polaritet (9) lyser, selv om På/AV-bryteren (7) er i stillingen AV. Rett på koblingen straks.
Advarsel! Pass på at kablene ikke er i veien for banen til belter eller vifte i bevegelse.
♦ Sett enhetens PÅ/AV-bryter (7) i PÅ-stilling.
- Start kjøretøyet og la motoren dreie i omganger på 3 til 6 sekunder.
Starter ikke motoren innen 6 sekunder, må du la enhetens innebygde batteri avkjøles i 3 minutter før du gjør et nytt forsøk.
- Sett enhetens PÅ/AV-bryter (7) i AV-stilling när kjøretøyet starter.
◆ La kjøretøyets motor være i gang.
Kople først fra den svarte (-) klemmen som var forbundet med motoren eller chassiset, og deretter den
NORSK
- Press minus-startkabelen (svart) forsiktig inn i oppbevaringskanalen igjen. Begynn i den enden som er lengst borte fra klemmen.
◆ Klem minusklemmen (svart) inn i klemmeholderen (14). - Press pluss-startkabelen (rød) forsiktig inn i oppbevaringskanalen igjen. Begynn i den enden som er lengst borte fra klemmen.
◆ Klem plussklemmen (rød) inn i klemmeholderen (14). - Lad enheten så snart som mulig.
Bruke luftpumpen (figur C)
Advarsell! Når du bruker luftpumpen:
- Du må ikke rette munnstykket mot dyr eller personer i nærheten.
- Du må aldri la kompressoren være uten tilsyn när den går.
♦ Bruk bare de adapterne som følger med.
Hvis enheten går lenge, kan den bli overopphetet, og varmesikringen kan bli utløst. Når dette skjer, slår du kompressoren av og lar den kjølne i 30 minutter.
◆ Oppbevar kompressoren utilgjengelig for små barn. - Måleren er bare ment som veiledning. Dekktrykk skal kontrolleres regelmessig med en sertifisert måler.
Ikke pump opp noen enhet for mye, da det kan gi risiko for personskade.
Denne luftpumpen kan brukes til å pumpe opp bildekk og sportsutstyr.
◆ Ta pumpeslangen ut av oppbevaringsrommet.
Hvis du trenger en adapter, velger du korrekt adapter (18) for produktet som du pumper opp, og setter den i munnstykket (15).
- Sett pumpemunnstykket (15) eller adapteren (18), hvis slik er montert, på ventilen på enheten som skal pumpes opp. Pass på at munnstykket (15) sitter riktig festet.
◆ Sett luftpumpebryteren (16) i på-stillingen (I).
♦ Følg med på trykkmåleren (17) til det nødvendige trykket er oppnådd.
◆ Sett luftpumpebryteren (16) i av-stillingen (0).
◆ Fjern adapteren (18), hvis slik er montert, eller munnstykket (15) fra enheten som er pumpet opp.
Ta bort adapteren (18), hvis slik ble brukt, og oppbevar den på et sikkert sted. Legg slangen tilbake i oppbevaringsrommet.
Bruke 12 V DC bærbar strømforsyning (figur A)
Denne bærbare strømforsyningen kan brukes med alt 12 V DC-tilbehør som er utstyrt med hannplugg for hjelpeuttak normert for inntil 5 A.
Advarsel! Ikke prøv å bruke eller lade enheten mens 12 V DC-hjelpeuttaket (3) er i bruk.
◆ Løft opp dekselet til 12 V DC-uttaket (3).
- Før 12 V DC-pluggen fra apparatet inn i 12 V DC-uttaket (3) øverst på enheten.
Advarsel! Ikke overskrid en belastning på 5 A.
- Slå apparatet på og betjen det som vanlig.
- Trykk med jevne mellomrom på batteristatusknappen (4) for å sjekke status til det innebygde batteriet.
Advarsell! Pass på at enhetens PÅ/AV-bryter (7) er i AV-stilling när du bruker enhetens 12 V DC-uttak (3).
Advarsel! Ikke bruk apparater som trekker mer enn 5 A. Advarsel! Sett aldri en sigarettenner inn i 12 V DC-uttaket (3).
Bruke lyset i indikatorområdet (figur A)
- Skyv på/av-knappen (8) for lyset i indikatorområdet på enhetens øvre panel for å slå lyset i indikatorområdet (10) på.
- Skyv på/av-knappen (8) for lyset i indikatorområdet på enhetens øvre panel for å slå lyset i indikatorområdet (10) av.
Kontroller at lyset i indikatorområdet er slått av när enheten lagres eller oppbevares.
Vedlikehold
Black & Decker-verktøyet ditt er konstruert for å være i drift over lengre tid med et minimum av vedlikehold. Det er avhengig av godt vedlikehold og regelmessig rengjøring for å fungere som det skal til enhver tid.
Advarsel! Før du utfører noe vedlikehold på eller rengjøring av apparatet, må du kople fra strømmen.
- Av og til kan du tørke av apparatet med en fuktig klut. Ikke bruk slipende eller løsemiddelbaserte rengjøringsmidler. Ikke senk apparatet ned i vann.
Skifte ut sikringen i DC-ladeadapteren for bil
◆ Fjern dekselet ved å skru det mot klokken.
◆ Fjern gummiringen, pinnen og fjæren.
◆ Ta ut sikringen.
- Sett inn en ny sikring av samme type og i samme størrelse (8 A).
♦ Sett på plass pinnen, fjæren og gummiringen.
- Sett på dekselet ved å skru det med klokken på pluggen.
Miljø
Hvis brukte produkter og emballasje leveres atskilt, kan materialer resirkuleres og brukes på nytt. Resirkulering av brukte produkter gir redusert miljøforurensing og mindre behov for råmaterialer.
Det kan være lokale bestemmelser for egen innsamling av elektriske produkter fra husstander, på kommunale avfallsplasser eller hos forhandleren när du kjøper et nytt produkt.
Black & Decker tar i mot brukte Black & Decker-produkter for resirkulering. Du kan levere produktet til et autorisert serviceverksted.
For informasjon om nærmeste autoriserte serviceverksted, kontakt ditt lokale Black & Decker-kontor på den adressen som er angitt i bruksanvisningen. Det finnes også en liste over autoriserte Black & Decker-serviceverksteder og opplysninger om ettersalgsservice og kontakter på Internett: www.2helpU.com.
Ikke brenn batteriet, da det kan eksplodere.
Blybatterier (Pb) kan gjenvinnes. De må ikke kastes sammen med vanlig restavfall. Hvis du ikke har tilgang til en returordning, må batteriet fjernes som beskrevet nedenfor og kastes i overensstemmelse med lokale regler.
♦ Ikke kortslutt batteriterminalene.
♦ Vær oppmerksom på at batteriet er tungt.
♦ Bruk om mulig utstyr slik at du lader batteriet helt ut.
Se diagrammet på baksiden av denne brukerhåndboken for å få hjelp til å fjerne batteriene.
Ha batteriet i passende emballasje for å sikre at ikke terminalene kan kortsluttes.
Ta batteriet til et autorisert serviceverksted eller til nærmeste spesialavfallsstasjon. Innsamlede batterier vil bli resirkulert eller kastet på forsvarlig måte.
Tekniske data
| BDV012I | |
| Batteri Type 12 V 17 At tett | blybatteri |
| Utgangseffekt (momentan) A 450 | |
| Utgangseffekt (konstant i 5 sekunder) | 300 |
| Utgang for luftpumpe psi 120 | |
| Vekt kg 7,9 | |
| Batterilader | |
| Tilførsel V AC 230 | |
| Omtrentlig ladetid t 48 | |
| Vekt kg 0,2 |
Samsvarserklæring for EU
BDV012I
Black & Decker erklærer at disse produktene overholder:
Standarder og lovreguleringer
95/54/EF, 2006/95/EF, EN60335, EN55014, EN61000
Kevin Hewitt
Direktør for forbrukerteknikk
Hvis et Black & Decker-produkt går i stykker på grunn av material- og/eller fabrikasjonsfeil eller har mangler i forhold til spesifikasjonene, innen 24 måneder fra kjøpet, påtar Black & Decker seg å skifte ut defekte deler, reparere produkter som har vært utsatt for alminnelig slitasje, eller bytte ut slike produkter med minst mulig vanskelighet for kunden, med mindre:
produktet har vært brukt i yrkes-/næringsvirksomhet eller til utleie.
produktet har vært utsatt for feilaktig bruk eller mislighold.
produktet har blitt skadet av fremmede gjenstander eller stoffer eller ved et uhell.
♦ reparasjoner er forsøkt utført av andre enn autoriserte serviceverksteder eller Black & Deckers serviceteknikere.
NORSK
For å ta garantien i bruk skal produktet og kjøpekvittering leveres til forhandleren eller til et autorisert serviceverksted. For informasjon om nærmeste autoriserte serviceverksted, kontakt ditt lokale Black & Decker-kontor på den adressen som er angitt i bruksanvisningen. En oversikt over autoriserte serviceverksteder og opplysninger om ettersalgsservice og kontakter er også tilgjengelig på Internett:
www.2helpU.com
Besøk vårt webområde www.blackanddecker.no for å registrere ditt nye Black & Decker-produkt og for å holde deg oppdatert om nye produkter og spesialtilbud. Du finner mer informasjon om Black & Decker og produktutvalget vårt på www.blackanddecker.no.
Anvendelsesområde
Elektricitet og sikkerhed
Advarsel! Når pumpen bruges:
EU overensstemmelseserklæring
BDV012I
Black & Decker erklærer, at disse produkter er i overensstemmelse med følgende: standarder & lovgivning.
95/54/EF, 2006/95/EF, EN60335, EN55014, EN61000
Kevin Hewitt
