Merkki	Black & Decker
Malli	BDV012I
Tuotetyyppi	Kannettava akkulaturi käynnistysmoottorilla ja kompressorilla
Paino	7,9 kg
Sisäinen akku	Lyijyakku 12 V, 17 Ah, huoltovapaa
Syöttövirta (lataus)	230 V AC (verkkovirtasovitin)
Latausaika (verkkovirta)	Noin 48 tuntia
Maksimi lähtövirta (käynnistys)	450 A (hetkellinen), 300 A (5 sekuntia)
Kompressori	Maksimipaine 120 psi
Valaistus	Sisäänrakennettu merkkivalo, toiminta-aika ~114 h
12 V DC lisätarvikeliitäntä	Kyllä, max 5 A
Turvallisuus	Napaisuuden suojaus, äänimerkki, lämpökatkaisu
Huolto	Puhdistus kostealla liinalla, ei hankaavia aineita
Sulake (12 V kaapeli)	8 A, vaihdettava
Takuu	24 kuukautta, kattaa EU/ETA

Usein kysytyt kysymykset - BDV012I BLACK & DECKER

Kuinka kauan laitteen täysi lataaminen kestää?

Ensimmäinen lataus kestää noin 48 tuntia verkkovirtasovittimella. Seuraavat lataukset voivat olla lyhyempiä, mutta on suositeltavaa ladata, kunnes vihreät merkkivalot syttyvät.

Voinko käyttää laitetta sen latauksen aikana?

Ei, virtakytkimen on oltava asennossa 0 ja merkkivalon sammuneena latauksen aikana. Älä käytä laitetta latauksen aikana.

Kuinka käynnistän ajoneuvon BDV012I:llä?

Kytke punainen puristin (+) akun plusnapaan, musta puristin (-) runkoon. Aseta kytkin asentoon I. Käynnistä moottori 3-6 sekunnin sykäyksillä. Jos moottori ei käynnisty, odota 3 minuuttia ennen uutta yritystä.

Mitä napaisuusvirhemerkki tarkoittaa?

Punainen merkkivalo vilkkuu ja äänimerkki kuuluu, jos puristimet on kytketty väärin (napaisuus vaihdettu). Korjaa liitännät välittömästi.

Kuinka käytän sisäänrakennettua kompressoria?

Liitä suutin venttiiliin, käännä kompressorin kytkin asentoon I, tarkkaile painemittaria ja sammuta, kun haluttu paine on saavutettu.

Mikä on kompressorin maksimipaine?

120 psi.

Kuinka vaihdan 12 V virtajohdon sulakkeen?

Kierrä kultainen korkki auki, poista aluslevy, tappi ja jousi, vaihda sulake uuteen 8 A sulakkeeseen ja kokoa takaisin.

Mihin laite säilytetään?

Kuivassa, ilmavassa paikassa, suojassa suoralta valolta ja lämmöltä, poissa lasten ulottuvilta. Jos kuljetetaan ajoneuvossa, aseta se tavaratilaan tai kiinnitä se.

Voinko ladata muita akkutyyppejä tällä laitteella?

Ei, vain 12 V lyijyakkuja. Ei saa käyttää kuiva-anodisille akuille.

Mitä tehdä, jos sisäinen akku vuotaa?

Vältä ihokosketusta. Pyyhi neste liinalla. Jos joutuu kosketuksiin, huuhtele vedellä ja ota yhteys lääkäriin.

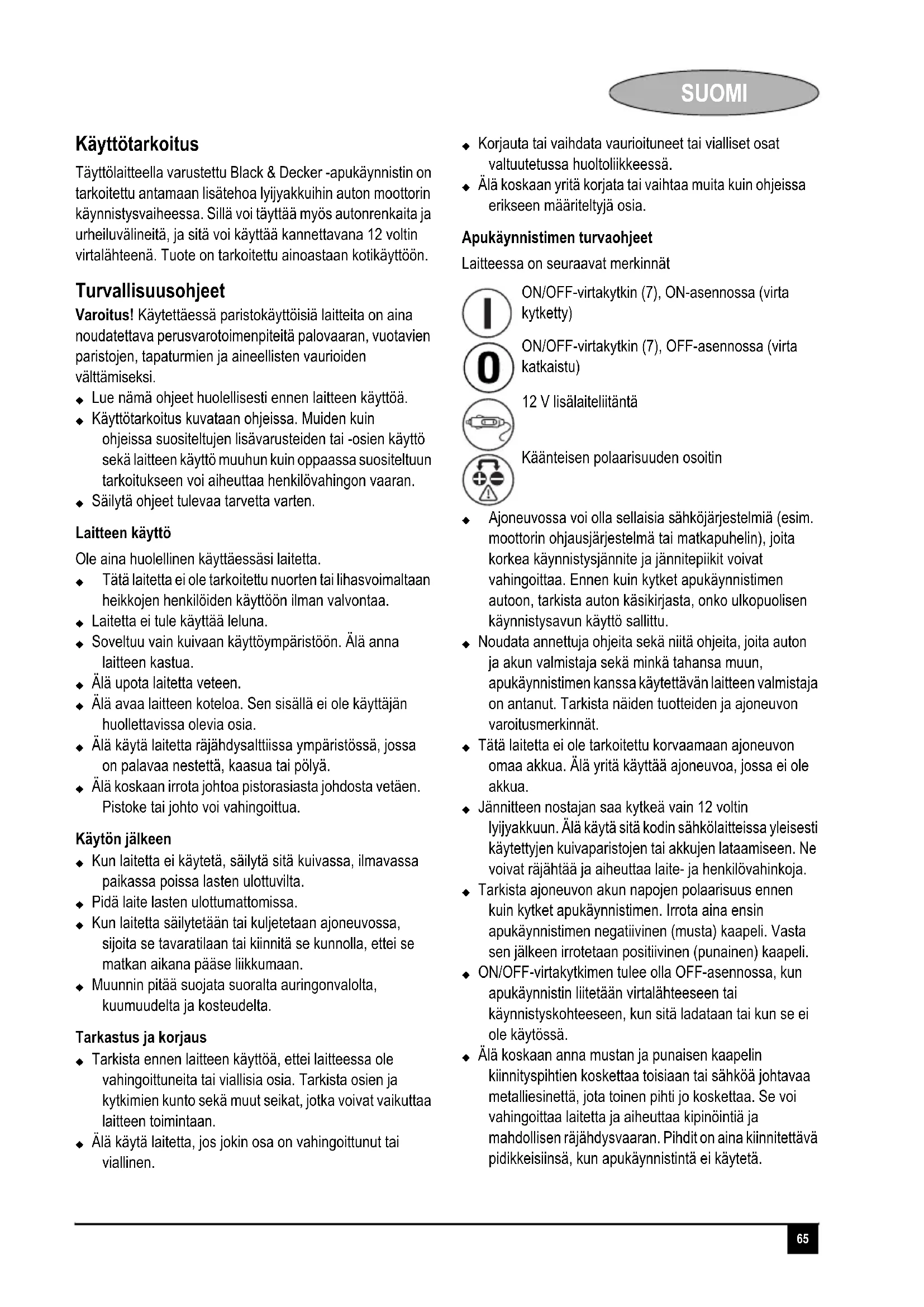

KÄYTTÖOHJE BDV012I BLACK & DECKER

Täyttölaitteella varustettu Black & Decker -apukäynnistin on tarkoitettu antamaan lisätehoa lyijyakkuihin auton moottorin käynnistysvaiheessa. Sillä voi täyttää myös autonrenkaita ja urheiluvälineitä, ja sitä voi käyttää kannettavana 12 voltin virtalähteenä. Tuote on tarkoitettu ainoastaan kotikäyttöön.

Turvallisuusohjeet

Varoitus! Käytettäessä paristokäyttöisiä laitteita on aina noudatettava perusvarotoimenpiteitä palovaaran, vuotavien paristojen, tapaturmien ja aineellisten vaurioiden välttämiseksi.

◆ Lue nämä ohjeet huolellisesti ennen laitteen käyttöä.
Käyttötarkoitus kuvataan ohjeissa. Muiden kuin ohjeissa suositeltujen lisävarusteiden tai -osien käyttö sekä laitteen käyttö muuhun kuin oppaassa suositeltuun tarkoitukseen voi aiheuttaa henkilövahingon vaaran.
◆ Säilytä ohjeet tulevaa tarvetta varten.

Laitteen käyttö

Ole aina huolellinen käyttäessäsi laitetta.

Tätä laitetta ei ole tarkoitettu nuorten tai lihasvoimaltaan heikkojen henkilöiden käyttöön ilman valvontaa.
◆ Laitetta ei tule käyttää leluna.
- Soveltuu vain kuivaan käyttöympäristöön. Älä anna laitteen kastua.
- Älä upota laitetta veteen.
- Älä avaa laitteen koteloa. Sen sisällä ei ole käyttäjän huollettavissa olevia osia.
- Älä käytä laitetta räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä.
- Älä koskaan irrota johtoa pistorasiasta johdosta vetäen. Pistoke tai johto voi vahingoittua.

Käytön jälkeen

♦ Kun laitetta ei käytetä, säilytä sitä kuivassa, ilmavassa paikassa poissa lasten ulottuvilta.
◆ Pidä laite lasten ulottumattomissa.
- Kun laitetta säilytetään tai kuljetetaan ajoneuvossa, sijoita se tavaratilaan tai kiinnitä se kunnolla, ettei se matkan aikana pääse liikkumaan.
- Muunnin pitää suojata suoralta auringonvalolta, kuumuudelta ja kosteudelta.

Tarkastus ja korjaus

Tarkista ennen laitteen käyttöä, ettei laitteessa ole vahingoittuneita tai viallisia osia. Tarkista osien ja kytkimien kunto sekä muut seikat, jotka voivat vaikuttaa laitteen toimintaan.
- Älä käytä laitetta, jos jokin osa on vahingoittunut tai viallinen.

• Korjauta tai vaihdata vaurioituneet tai vialliset osat valtuutetussa huoltoliikkeessä.
• Älä koskaan yritä korjata tai vaihtaa muita kuin ohjeissa erikseen määriteltyjä osia.

Apukäynnistimen turvaohjeet

Laitteessa on seuraavat merkinnät

ON/OFF-virtakytkin (7), ON-asennossa (virta kytketty)

ON/OFF-virtakytkin (7), OFF-asennossa (virta katkaistu)

12 V lisälaiteliitäntä

Käänteisen polaarisuuden osoitin

• Ajoneuvossa voi olla sellaisia sähköjärjestelmiä (esim. moottorin ohjausjärjestelmä tai matkapuhelin), joita korkea käynnistysjännite ja jännitepiikit voivat vahingoittaa. Ennen kuin kytket apukäynnistimen autoon, tarkista auton käsikirjasta, onko ulkopuolisen käynnistysavun käyttö sallittu.
  ◆ Noudata annettuja ohjeita sekä niitä ohjeita, joita auton ja akun valmistaja sekä minkä tahansa muun, apukäynnistimen kanssa käytettävän laitteen valmistaja on antanut. Tarkista näiden tuotteiden ja ajoneuvon varoitusmerkinnät.
  Tätä laitetta ei ole tarkoitettu korvaamaan ajoneuvon omaa akkua. Älä yritä käyttää ajoneuvoa, jossa ei ole akkua.
  Jännitteen nostajan saa kytkeä vain 12 voltin lyijyakkuun. Älä käytä sitä kodin sähkölaitteissa yleisesti käytettyjen kuivaparistojen tai akkujen lataamiseen. Ne voivat räjähtää ja aiheuttaa laite- ja henkilövahinkoja.
  Tarkista ajoneuvon akun napojen polaarisuus ennen kuin kytket apukäynnistimen. Irrota aina ensin apukäynnistimen negatiivinen (musta) kaapeli. Vasta sen jälkeen irrotetaan positiivinen (punainen) kaapeli.
• ON/OFF-virtakytkimen tulee olla OFF-asennossa, kun apukäynnistin liitetään virtalähteeseen tai käynnistyskohteeseen, kun sitä ladataan tai kun se ei ole käytössä.
• Älä koskaan anna mustan ja punaisen kaapelin kiinnityspihtien koskettaa toisiaan tai sähköä johtavaa metalliesinettä, jota toinen pihti jo koskettaa. Se voi vahingoittaa laitetta ja aiheuttaa kipinöintiä ja mahdollisen räjähdysvaaran. Pihdit on aina kiinnitettävä pidikkeisiinsä, kun apukäynnistintä ei käytetä.

SUOMI

• Kun laitetta käytetään ajoneuvon akun ja moottorin läheisyydessä, se on asettava tukevalle ja tasaiselle alustalle. Pidä apukäynnistimen pihdit ja johdot sekä käyttäjän vaatteet ja kädet poissa ajoneuvon liikkuvista osista.
  Tämä laite sisältää suljetun lyijyakun. On suositeltavaa sijoittaa laite pystyasentoon varastoinnin, käytön ja latauksen ajaksi.
• Lyijyakusta voi latauksen aikana tulla räjähdysherkkää kaasua. Erityisen vaativissa oloissa on mahdollista, että akku vuotaa. Apukäynnistimen käyttö- ja lataustilassa tulee olla kunnollinen ilmanvaihto.
• Älä lataa laitetta ajoneuvon 12 voltin liitännästä silloin, kun ajoneuvossa on ihmisiä. Lataustilassa on oltava kunnollinen ilmanvaihto.
• Sähköiskujen välttämiseksi laite on irrotettava virtalähteestä ennen huoltoa ja puhdistusta. Pelkkä virran katkaisu kytkimistä ei poista sähköiskun mahdollisuutta, jos laite on kytketty virtalähteeseen.
  ◆ 12 voltin liitäntä on tarkoitettu ainoastaan lisälaitteille. Sen enimmäisvirta on 5A. Älä koskaan työnnä ajoneuvon savukkeensytytintä tähän 12 voltin lisälaiteliitäntään.
• Varmista, että laite on irrotettu kaikista latausvirtalähteistä siinä vaiheessa, kun sitä käytetään käynnistysapuna.
  ♦ Kun laitetta ladataan verkkovirralla, älä samanaikaisesti käytä tasavirralla toimivaa latausliitäntää.

Akkuja ja laturia koskevat turvaohjeet

Paristot

• Älä koskaan yritä avata paristoja.
• Älä anna akun kastua.
• Älä säilytä paristoja tiloissa, joissa lämpötila voi nousta yli 40 °C:seen.
  ◆ Lataa akku paikassa, jonka lämpötila on vähintään +10 °C ja enintään +40 °C.
• Käytä vain laitteen mukana toimitettua laturia.
  ◆ Noudata paristoja hävittäessäsi kohdassa "Ympäristönsuojelu" annettuja ohjeita.
  ♦ Vaativissa oloissa voi ilmetä akkuvuotoja. Jos havaitset akkujen pinnalla nestettä, pyyhi se huolellisesti pois. Vältä ihokosketusta.
  ♦ Jos nestettä joutuu silmiin tai iholle, noudata alla olevia ohjeita.

Varoitus! Akkuneste on laimennettua rikkihappoa, joka voi aiheuttaa aineellisia tai henkilövahinkoja. Jos nestettä joutuu iholle, se on välittömästi huuhdeltava pois vedellä. Jos ihoa kirvelee tai se punottaa tai on muuten ärtynyt, kysy lisäohjeita lääkäriltä. Jos nestettä joutuu silmiin, huuhdo

välittömästi puhtaalla vedellä ja mene mahdollisimman pian lääkäriin.

Laturi

Laturi on tarkoitettu tietylle jännitteelle. Tarkista, että verkkojännite vastaa laitekilvessä ilmoitettua jännitettä.

Varoitus! Älä koskaan yritä liittää laitetta suoraan verkkovirtaan käyttämättä laturia.

Käytä Black & Deckerin laturia vain laitteen mukana toimitetun akun lataamiseen. Muut akut voivat räjähtää ja aiheuttaa aineellisia tai henkilövahinkoja.

• Älä koskaan yritä ladata paristoja, joita ei ole tarkoitettu ladattavaksi.
  ◆ Vaihda vialliset johdot välittömästi ehjiin.
• Älä anna laturin kastua.
• Älä avaa laturia.
• Älä työnnä mitään laturin sisään.

Lataa akku paikassa, jossa on kunnollinen ilmanvaihto.

Laturissa on seuraavat merkinnät:

Toimintavarma eristävä muuntaja. Muuntajalähtö on eristetty sähköisesti sähköverkosta.

Laturi kytkeytyy automaattisesti pois päältä, jos ympäröivä lämpötila nousee liian korkeaksi.

Tällöin laturia ei voi enää käyttää. Irrota laturi sähköverkosta ja toimita se valtuutettuun huoltoliikkeeseen korjattavaksi.

Laturi on tarkoitettu ainoastaan sisäkäyttöön.

Lue käyttöohjeet huolellisesti ennen laitteen käyttöä.

Sähköturvallisuus

Tämä laite on kaksoiseristetty, joten erillistä maadoitusta ei tarvita. Tarkista aina, että virtalähde vastaa arvokilvessä ilmoitettua jännitettä.

- Jos virtajohto vahingoittuu, sen vaihtaminen tulee turvallisuussyistä jättää valmistajan tai valtuutetun Black & Decker -huollon tehtäväksi.

Yleiskuvaus

Tässä laitteessa on kaikki seuraavat ominaisuudet tai joitakin niistä:

1. Käynnistinkaapelit
2. 12 V tasavirtalatauksen liitäntä
3. 12 V lisälaiteliitäntä
4. Akun varaustilan painike
5. Kantokahva

6. Akun varaustilan merkkivalot

7. ON/OFF-virtakytkin

8. Hakuvalon kytkin
9. Käänteisen polaarisuuden osoitin
10. Hakuvalo
11. Verkkovirtalaturi
12. 12 V ajoneuvosovitin
13. Kupariset kiinnityspihdit
14. Hauenleukojen pidikkeet
15. Täyttölaitteen suutin

Käyttö

Laitteen lataaminen (kuva A)

Ostettaessa laitteen akku on osittain ladattu.

◆ Lataa laitetta ennen sen ensimmäistä käyttökertaa verkkovirtalaturilla (11) 48 tuntia.

Täyden varauskyvyn ja pitkän käyttöiän takaamiseksi lyijyakut vaativat tietyn perushuollon. Ajan mittaan kaikkien akkujen varaus purkautuu itsekseen. Purkautuminen nopeutuu lämpötilan kohoamisen myötä. Kun apukäynnistintä ei käytetä, Black & Decker suosittelee sen lataamista vähintään 60 päivän välein.

Tarkista akun varaustaso painamalla varaustilan painiketta (4). Varaustilan merkkivalot (6) osoittavat akun varaustason. Lataa laite, jos vain yksi punainen merkkivalo palaa.

Huomautus: Akun lataaminen jokaisen käyttökerran jälkeen pidentää akun käyttöikää. Usein toistuvat nopeat purkaukset latausten välillä ja/tai ylilataaminen lyhentävät akun ikää.

Apukäynnistimen akun voi ladata verkkovirtalaturilla (11) tai 12 voltin ajoneuvosovitinta (12) käyttäen.

Apukäynnistimen lataaminen verkkovirtalaturilla (kuva A)

Varmista, että virta on katkaistu ON/OFF-virtakytkimestä (7) ja hakuvalosta (10) latauksen ajaksi.

Sitä mukaan kun lataus etenee, punaiset merkkivalot syttyvät yksi kerrallaan.

◆ Lataa niin kauan, kunnes vihreä täyden latauksen merkkivalo (FULL) syttyy.

◆ Jatka latausta tämän jälkeen vielä tunnin tai kaksi.

Huomautus: Akkua saa ladata verkkovirtalaturilla enintään 60 tuntia.

- Kun akku on ladattu täyteen, irrota verkkovirtalaturi (11) ja vie se turvalliseen säilytyspaikkaan.

Lataaminen 12 voltin ajoneuvosovitinta käyttäen (kuva A)

Varmista, että virta on katkaistu ON/OFF-virtakytkimestä (7) ja hakuvalosta (10) latauksen ajaksi.

12 voltin ajoneuvosovittimella (12) ladattaessa jännitteensäätely ei ole käytössä.

Varoitus! Käytettäessä lataamiseen 12 voltin ajoneuvosovitinta (12)

◆ Suurin sallittu latausaika on neljä tuntia.
- Älä jätä laitetta ilman valvontaa.

Apukäynnistimen lataaminen 12 voltin ajoneuvosovitinta (12) käyttäen:

◆ Työnnä 12 V ajoneuvosovittimen (12) toinen pää ajoneuvon tai veneen 12 voltin lisälaiteliitäntään.
◆ Työnnä 12 voltin ajoneuvosovittimen (12) toinen pää apukäynnistimen 12 voltin latausliitäntään (3).
- Voit tarkistaa akun varaustilan tasavirtalatauksen aikana irrottamalla 12 voltin ajoneuvosovittimen lisälaiteliitännästä ja painamalla akun varaustilan painiketta. Tarkkaile akun varaustilan merkkivaloja. Suurin sallittu latausaika on kolmesta neljään tuntia.

♦ Kun akku on ladattu täyteen, irrota 12 voltin ajoneuvosovitin ja vie se turvalliseen säilytyspaikkaan.

Varoitus! 12 voltin ajoneuvosovitin on irrotettava ajoneuvon 12 voltin lisälaiteliitännästä ennen ajoneuvon ajamista. Jos ohjetta ei noudateta, moottori voi joissakin tapauksissa jäädä käymään, vaikka virta-avain on poistettu. Tämä voi aiheuttaa laite- ja henkilövahinkoja.

Apukäynnistimen käyttäminen käynnistysapuna (kuvat A ja B)

Varoitus! Varmista, että ajoneuvo on vaihdettu vapaalle käsijarrua käytettäessä.

♦ Katkaise virta ajoneuvosta ja sen kaikista laitteista ennen mitään kytkentöjä.
◆ Varmista, että apukäynnistimen ON/OFF-virtakytkin (7) on OFF-asennossa (virta katkaistu).
- Alla kuvattu menettely soveltuu negatiiviseen maadoitusjärjestelmään, jossa akun negatiivinen napa liitetään ajoneuvon koriin.
◆ Kiinnitä positiivinen (+) punainen kiinnityspihti ajoneuvon akun positiiviseen napaan.
- Kiinnitä negatiivinen (-) musta pihti ajoneuvon koriin tai sen paljaaseen, kiinteään osaan tai korin osaan.

Huomautus: Jos liitännät on tehty väärin, laite antaa jatkuvasti äänimerkkejä ja punainen käänteisen polaarisuuden osoitin (9) syttyy, vaikka ON/OFF-kytkin on OFF-asennossa. Korjaa liitännät välittömästi.

Varoitus! Katso, etteivät kaapelit ole pyörivien hihnojen tai tuulettimen tiellä.

Käännä apukäynnistimen ON/OFF-virtakytkin (7) ON-asentoon.
♦ Kytke ajoneuvon virta ja starttaa moottoria 3—6 sekunnin mittaisissa jaksoissa.

SUOMI

Ellei moottori käynnisty 6 sekunnissa, anna apukäynnistimen sisäisen akun jäähtyä 3 minuuttia ennen seuraavaa käynnistysyritystä.

♦ Kun ajoneuvo käynnistyy, käännä apukäynnistimen ON/OFF-virtakytkin (7) OFF-asentoon.
◆ Jätä ajoneuvon moottori käyntiin.
- Irrota ensin ajoneuvon koriin tai moottoriin kiinnitetty musta (-) pihti ja vasta sen jälkeen akun +-napaan kiinnitetty punainen +-pihti.
- Työnnä varovasti negatiivinen (musta) käynnistyskaapeli säilytysuraansa aloittaen siitä päästä, joka on kauimpana pihdistä.
◆ Purista negatiivinen (musta) pihti pidikkeeseensä (14).
- Työnnä varovasti positiivinen (punainen) käynnistyskaapeli säilytysuraansa aloittaen siitä päästä, joka on kauimpana pihdistä.
◆ Purista positiivinen (punainen) pihti pidikkeeseensä (14).
◆ Lataa apukäynnistin mahdollisimman pian.

Täyttölaitteen käyttäminen (kuva C)

Varoitus! Ota täyttölaitetta käytettäessä seuraavat seikat huomioon:

• Älä suuntaa suutinta eläimiin tai lähellä olevia ihmisiä kohti.
• Älä koskaan jätä käynnissä olevaa kompressoria ilman valvontaa.
  Käytä vain laitteen mukana toimitettuja sovittimia.
• Jos laitetta käytetään pitkään, se voi ylikuumeta ja ylikuumenemissuoja voi aktivoitua. Sammuta tällöin kompressori ja anna sen jäähtyä 30 minuutin ajan.
  ◆ Säilytä kompressoria poissa pienten lasten ulottuvilta.
  Mittari on tarkoitettu vain suuntaa antavaksi. Renkaiden paineet on tarkistettava säännöllisesti hyväksytyllä mittarilla.
• Älä ylitäytä esineitä, sillä tämä voi aiheuttaa henkilövahinkoja.

Täyttölaitteella voidaan täyttää autojen renkaita ja urheiluvälineitä.

◆ Ota täyttölaitteen letku esiin säilytyslokerosta.
- Jos tarvitset sovitinta, valitse täytettävälle tuotteelle sopiva sovitin (18) ja kiinnitä se suuttimeen (15).
- Kiinnitä täyttölaitteen suutin (15) tai mahdollinen sovitin (18) täytettävän esineen venttiiliin. Varmista, että suutin (15) lukittuu paikalleen.
◆ Siirrä täyttölaitteen kytkin (16) ON-asentoon (I).
Tarkkaile painemittaria (17), kunnes haluamasi paine on saavutettu.
◆ Siirrä täyttölaitteen kytkin (16) OFF-asentoon (0).
- Irrota suutin (15) tai mahdollinen sovitin (18) täytetystä esineestä.

- Irrota mahdollinen sovitin (18) ja säilytä sitä turvallisessa paikassa. Palauta letku säilytyslokeroon.

Käyttö 12 voltin kannettavana virtalähteenä (kuva A)

Tämä kannettava virtalähde soveltuu kaikille 12 voltin tasavirtalaitteille, joissa on enintään 5 ampeerin urospuolinen lisälaiteliitäntä.

Varoitus! Älä käytä laitetta apukäynnistimenä tai lataa sitä silloin, kun 12 V lisälaiteliitäntää (3) käytetään.

◆ Avaa 12 V lisälaiteliitännän (3) kansi.
- Työnnä virtaa tarvitsevan laitteen 12 voltin pistoke apukäynnistimen yläosassa olevaan 12 V lisälaiteliitäntään.

Varoitus! Kuormitus saa olla enintään 5 A.

◆ Käynnistä laite ja käytä sitä normaalisti.
◆ Tarkista välillä apukäynnistimen akun varaus painamalla akun varaustilan painiketta (4).

Varoitus! Apukäynnistimen ON/OFF-virtakytkimen (7) täytyy olla OFF-asennossa käytettäessä 12 voltin lisälaiteliitäntää (3).

Varoitus! Älä käytä sellaisia laitteita, jotka ottavat yli 5 ampeeria.

Varoitus! Älä koskaan työnnä savukkeensytytintä 12 voltin lisälaiteliitäntään (3).

Hakuvalon käyttäminen (kuva A)

Hakuvalo (10) toimii jopa 114 tuntia täyteen ladatulla akulla. Hakuvalon LED kestää jopa 100 000 tuntia.

♦ Hakuvalo (10) sytytetään työntämällä apukäynnistimen yläosan käyttöpaneelissa olevaa virtakytkintä (8).
♦ Valo (10) sammutetaan samalla kytkimellä (8).

Hakuvalo täytyy olla sammutettu, kun laitetta ladataan tai kun sitä ei käytetä.

Huolto

Black & Decker -työkalu on suunniteltu toimimaan mahdollisimman pitkän aikaa mahdollisimman vähällä huollolla. Oikealla huollolla ja säännöllisellä puhdistuksella kone säilyttää suorituskykynsä.

Varoitus! Ennen huoltoa ja puhdistusta laitteen tulee olla pois päältä ja irti virtalähteestä.

◆ Pyyhi laite säännöllisesti kostealla rätillä. Älä koskaan käytä puhdistamiseen liuotinaineita tai syövyttäviä puhdistusaineita. Älä upota laitetta veteen.

Autolatausjohdon sulakkeen vaihtaminen

◆ Avaa kullanvärinen nuppi kiertämällä sitä vastapäivään.
◆ Poista kumirengas, keskitappi ja jousi.
◆ Irrota sulake.
◆ Vaihda tilalle samantyyppinen ja kokoinen (8 A) sulake.
◆ Asenna keskitappi, jousi ja kumirengas paikalleen.

- Kierrä kullanvärinen nuppi paikalleen kiertämällä sitä myötäpäivään.

Ympäristö

Erillinen keräys. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen kanssa.

Kun laitteesi aikanaan täytyy vaihtaa tai ei kelpaa enää käyttöön, ota huomioon ympäristötekijät. Black & Deckerin valtuutetut huoltoliikkeet ottavat vastaan Black & Decker -työkaluja ja varmistavat, että ne hävitetään ympäristöystävällisesti.

Käytettyjen tuotteiden ja pakkausmateriaalien erilliskeruun avulla materiaalit voidaan kierrättää ja käyttää uudelleen. Kierrätysmateriaalien käyttö auttaa vähentämään ympäristön saastumista ja uusien raaka-aineiden tarvetta.

Paikallisissa säädöksissä voidaan määrätä, että kodin sähkötuotteiden keruu tapahtuu kaupunkien jätteidenkäsittelyasemilla tai laitteita myyvissä liikkeissä uuden tuotteen oston yhteydessä.

Kun laitteesi on käytetty loppuun, älä heitä sitä tavallisten roskien mukana pois, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä valtuutettuun Black & Deckerin huoltoliikkeeseen.

Tiedot valtuutetuista huoltoliikkeistä saa ottamalla yhteyttä Black & Decker Oy:hyn sekä Internetistä osoitteesta www.2helpU.com.

Black & Deckerin akkuja voi ladata yhä uudelleen ja uudelleen. Hävitä loppuun kuluneet akut ympäristöystävällisesti.

• Älä hävitä akkua polttamalla, sillä akku voi räjähtää.
  Lyijyakut (Pb) ovat kierrätyskelpoisia. Älä hävitä niitä talousjätteen mukana. Jos sinulla ei ole mahdollisuutta huolehtia akun kierrätyksestä, hävitä se alla kuvatulla tavalla voimassa olevien ohjeiden mukaisesti.
• Älä kytke akun napoja oikosulkuun.
  ◆ Huomaa, että akku on painava.
  ♦ Jos mahdollista, käytä akku täysin tyhjäksi.

Tämän oppaan takakannessa on akun poistoa helpottava kaaviokuva.

Sijoita akku sopivaan pakkaukseen siten, etteivät navat pääse keskenään oikosulkuun.

Vie akku huoltoedustajalle tai paikalliseen kierrätyspisteeseen. Kerätyt akut kierrätetään tai hävitetään asianmukaisesti.

Tekniset tiedot

	BDV012I
Akku Tyyppi 12 V 17 Ah	suljettu lyijyakku
Lähtö (pika) A 450
Lähtö (vakio 5 sekunnin ajan) A 300
Täyttölaitteen teho psi 120
Paino kg 7,9
Akkulaturi
Syöttö Vac 230
Arvioitu latausaika h 48
Paino kg 0,2

EU:n yhdenmukaisuusilmoitus

BDV012I

Black & Decker vakuuttaa näiden tuotteiden olevan seuraavien standardien vaatimusten mukaiset:

Standardit ja määräykset

95/54/EY, 2006/95/EY, EN60335, EN55014, EN61000

Kevin Hewitt

Black & Decker Oy takaa, ettei tuotteessa ollut materiaali- ja/ tai valmistusvikaa silloin, kun se toimitettiin ostajalle. Takuu on lisäys kuluttajan laillisiin oikeuksiin eikä vaikuta niihin. Takuu on voimassa Euroopan unionin jäsenmaissa ja Euroopan vapaakauppa-alueella (EFTA).

Mikäli Black & Decker -tuote hajoaa materiaali- ja/tai valmistusvirheen tai teknisten tietojen epätarkkuuden vuoksi 24 kk:n kuluessa ostopäivästä, Black & Decker korjaa laitteen ilman kustannuksia ostajalle tai vaihtaa sen uuteen Black & Decker Oy:n valinnan mukaan. Takuu ei kata vikoja, jotka johtuvat laitteen

◆ normaalista kulumisesta
◆ ylikuormituksesta, virheellisestä käytöstä tai hoidosta
- vahingoittamisesta vieraalla esineellä tai aineella tai onnettomuustapauksessa.

♦ Takuu ei ole voimassa, mikäli laitetta on korjannut joku muu kuin Black & Deckerin valtuuttama huoltoliike.

Edellytyksenä takuun saamiselle on, että ostaja jättää koneen ja ostokuitin jälleenmyyjälle tai valtuutetulle huoltoliikkeelle viimeistään 2 kuukauden kuluessa vian ilmenemisestä. Tiedot valtuutetuista huoltoliikkeistä saa

SUOMI

ottamalla yhteyttä Black & Decker Oy:hyn sekä Internetistä osoitteesta

www.2helpU.com, jossa on myös takuuehdot.

Käy verkkosivuillamme osoitteessa

www.blackanddecker.fi ja rekisteröi uusi Black & Decker - tuotteesi. Sivuilta saat myös tietoa uusista tuotteista ja erikoistarjouksista. Lisätietoja Black & Decker - tuotemerkistä ja tuotevalikoimastamme on osoitteessa

www.blackanddecker.fi.

Ενδεδειγμένη χρήση
