Type de produit	Trådløs limpistol
Marque	DEWALT
Modèle	DCE560
Tension nominale	18 V DC
Type de batterie	Li-Ion
Force de poussée	254 kg
Poids (sans batterie)	1,8 kg
Poids avec batterie (approximatif)	2,15 til 2,41 kg avhengig av batteri
Capacité de cartouche	300 til 310 ml
Capacité de boudin	Ikke kompatibel (modell DCE560 kun patron)
Variateur de vitesse	Ja, hjul (6 posisjoner) og variabel avtrekker
Éclairage de travail	Innebygd LED
Verrouillage de gâchette	Ja, for sikkerhet
Rotation du porte-cartouche	360°
Niveau de pression acoustique (LPA)	66 dB(A)
Niveau de puissance acoustique (LWA)	77 dB(A)
Valeur d'émission vibratoire	< 2,5 m/s²
Batteries compatibles	DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB546
Chargeurs compatibles	DCB107, DCB112, DCB113, DCB115, DCB118
Entretien et nettoyage	Rengjør med en fuktig klut og mild såpe; ikke bruk løsemidler
Garantie	Se bruksanvisningen

Ofte stilte spørsmål - DCE560 DEWALT

Hva er batterispenningen som trengs for DCE560?

DCE560 limpistolen fungerer med et 18 V Li-Ion DEWALT batteri.

Hvilke batterier er kompatible med DCE560?

Kompatible batterier er: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185 og DCB546.

Hvordan installere en limpatron?

Lås avtrekkeren, kutt spissen av patronen, bryt den indre forseglingen med stiften, trekk stempelstangen bakover, sett inn patronen, og skyv stempelet mot patronen.

Kan DCE560 bruke limpølser?

Nei, DCE560-modellen er kun designet for 300-310 ml patroner. Modellene DCE571, DCE580 og DCE581 aksepterer limpølser.

Hvordan justere påføringshastigheten?

Bruk hastighetsreguleringshjulet (posisjon 1 til 6) for å forhåndsinnstille strømningshastigheten, og deretter den variable avtrekkeren for presis kontroll.

Hvordan rengjøre limpistolen etter bruk?

Fjern batteriet, rengjør patronholderen, dysen og stempelet med en fuktig klut og mild såpe. Ikke bruk løsemidler. For limstiftholderen (hvis aktuelt), skru av og rengjør separat.

Hva gjør jeg hvis limet renner bakfra av patronen?

Forsikre deg om at du har brutt den indre forseglingen på patronen før bruk. Kontroller at stempelet er riktig justert og at stempelstangen er ren.

Leveres DCE560 med et batteri?

Avhengig av versjon kan settet inneholde et Li-ion batteri og en lader. Sjekk pakkens innhold ved kjøp.

Hvordan låse avtrekkeren for å unngå søl?

Skyv låseanordningen opp for å låse avtrekkeren. For å låse opp, skyv ned.

Hva er støy- og vibrasjonsnivåene til DCE560?

Lydtrykknivået er 66 dB(A), lydeffektnivået er 77 dB(A), og vibrasjonsutslippet er mindre enn 2,5 m/s².

BRUKSANVISNING DCE560 DEWALT

Nedenstaende definitioner beskriver sikkerhedsniveaet for hvert enkest signalord. Laes vegledningen og vaer opmaerksom pa disse symboler.

FARE: Angiver en umiddelbart farlig situation, der minnde den undgas, vil resultere i dod ell er alvorlig personskade.

ADVARESL: Angiver en potentiel farlig situation, der undinde den undgas, kunne resultere i ddo ell er alvorlig personskade.

FORSIGTIG: Angiver en potentiel farlig situation, der undinde den undgas, kan resultere i minre aller moderat persokade.

BEMARK: Angiver en handling, deriks er forbundet med personskade, men som kan resultere i produktskade.

Averisiko forelektrisk stod.

Anoverbrandfare.

BEMERK: For at sikre maksimal ydeevne og levetid for li-lon batteripakker skal batteripakken lades helt op, for den anvendes første gang.

lavere watt timeydelse kan fritage pakken fra visse forsendelsesforordninger, der er batterier med hjere watt timer.

eksempel pã mærkning af anvendelses- og transportlabel

Use: 108 Wh

Transport:3x36 Wh

Transport Wh ydelse angiver 3 x 36 Wh, lig med

3 batterier hver pa 36 watt timer. Anvendelses Wh ydelsen angiver 108 watt timer (forudsat 1 batteri).

Anbefalet opbevaring

Synlig stråling Kig IKE ind i lyset.

Datokodeposition

APARSEL: For at mindske risikoen for kvestelerMAPEPLSTANGGREBET IKKE anvendes som krog til athange objektep pa.

Du har valgt et DEWALT-verktoy. Mange ars erfaring, grundig Produktutvikling og innovasjon gjør DEWALT til en meget pälitetig partner for profesjonelle brukere av elektrisk verktoy.

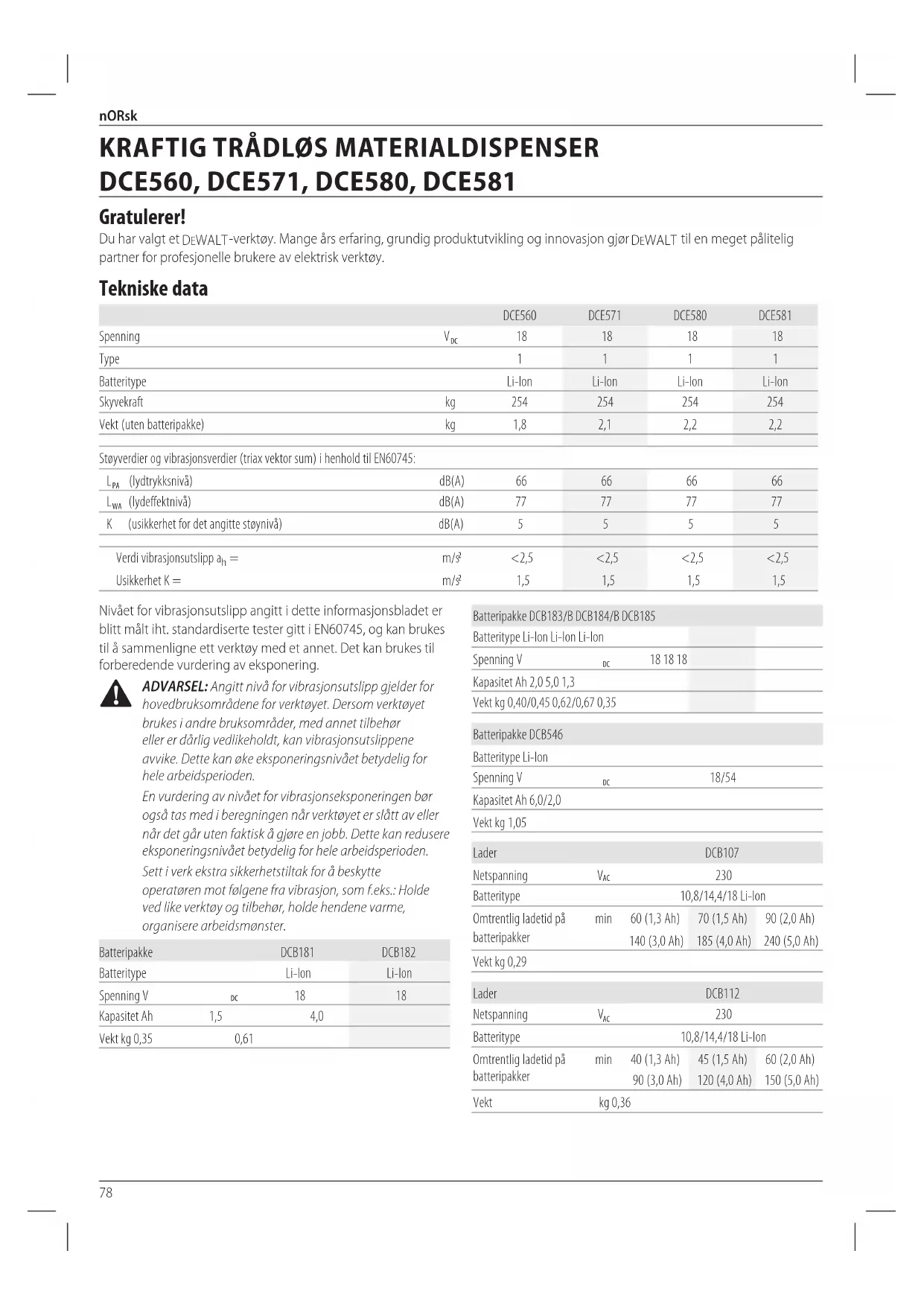

Tekniske data

		DCE560	DCE571	DCE580	DCE581
Spenning	\(V_{\text{DC}}\)	18	18	18	18
Type		1	1	1	1
Batterype		Li-lon	Li-lon	Li-lon	Li-lon
Skyvekraft	kg	254	254	254	254
Vekt (uten batteripakke)	kg	1,8	2,1	2,2	2,2

Stoyverdier og vibrasjonsverdier (triax vektor sum) i henhold til EN60745:

LPA (lydtryksnivá)	dB(A)	66	66	66	66
LWA (lydeffektnivá)	dB(A)	77	77	77	77
K (usikkerhet for det angitte steynivá)	dB(A)	5	5	5	5
Verdi vibrasjonsutslipp ah = Usikkerhet K =	m/s2	<2,5	<2,5	<2,5	<2,5
	m/s2	1,5	1,5	1,5	1,5

Nivaet for vibrasjonsutslipp angitt i dette informasjonsbladet er blitt malt ih. standardiserte tester gitt i EN60745, og kan brukes til a sammenigne ett verktoy med et annet. Det kan brukes til forberedende vurdering av eksponering.

ADVARSEL: Angitt niva for vibrasjonsutslipp gjelder for hovedbruksomradsene for verktoyet. Dersom verktoyet brukes i andreBruksomrader, med annet tilbehoreller er darelig vedlikeholat, kan vibrasjonsutslippene avvike.Dette kan oke eksponeringsnivaretbydelig for hele arbeitsperioden.

En vurdering av nivaret for vibrasjonsekponeringen borgsa t as med i beregningen nar verktoyet er slatt av ellnraret garr uten faktisk agjore en jobb.Dette kan redusere eksponderingsnivaret betydelig for hele arbeitsperioden.

Sett i verk ekstra sikkerhetstiltak for a beskytte operatoren mot fologene fra vibrasjon, som feks.: Holde ved like verktoy og tilbehør, holde hendene varme, organisere arbeidsmønster.

Batteripakke		DCB181	DCB182
Batterype		Li-Ion	Li-Ion
Spenning V	oc	18	18
Kapasitet Ah	1,5	4,0
Vekt kg 0,35	0,61

Batteripakke DCB183/B DCB184/B DCB185
Batterype Li-lon Li-lon Li-lon
Spenning V	DC	18 18 18
Kapasitet Ah	2,0 5,0 1,3
Vekt kg	0,40/0,45 0,62/0,67 0,35
Batteripakke DCBS46
Batterype Li-lon
Spenning V	DC	18/54
Kapasitet Ah	6,0/2,0
Vekt kg	1,05
Lader		DCB107
Netspanning	VAC	230
Batterype		10,8/14,4/18 Li-lon
Omtrentlig ladetid pã	min	60 (1,3 Ah)	70 (1,5 Ah)	90 (2,0 Ah)
batteripakker		140 (3,0 Ah)	185 (4,0 Ah)	240 (5,0 Ah)
Vekt kg	0,29
Lader		DCB112
Netspanning	VAC	230
Batterype		10,8/14,4/18 Li-lon
Omtrentlig ladetid pã	min	40 (1,3 Ah)	45 (1,5 Ah)	60 (2,0 Ah)
batteripakker		90 (3,0 Ah)	120 (4,0 Ah)	150 (5,0 Ah)
Vekt	kg 0,36

Lader DCB113

Netspanning V AC 230

Batterype 10,8/14,4/18 Li-Ion

Omtrentlig labetid på min 30 (1,3 Ah) 35 (1,5 Ah) 50 (2,0 Ah) Batteripakker 70 (3,0 Ah) 100 (4,0 Ah) 120 (5,0 Ah)

Vekt kg 0,4

Lader DCB115

Netspanning V AC 230

Batterype 10,8/14,4/18 Li-Ion

Omtrentlig labetid på min 22 (1,3 Ah) 22 (1,5 Ah) 30 (2,0 Ah) Batteripakker 45 (3,0 Ah) 60 (4,0 Ah) 75 (5,0 Ah)

Vekt kg 0,5

Lader DCB118

Netspanning V AC 230

Batterype 18/54 Li-Ion

Omtrentlig labetid på min 22 (1,3 Ah) 22 (1,5 Ah) 30 (2,0 Ah) Batteripakker 45 (3,0 Ah) 60 (4,0 Ah) 75 (5,0 Ah)

Vekt kg 0,66

Laderne DCB107, DCB112, DCB113 og DCB115 kan brukes med batteripakker med 10,8V, 14,4V, 18V Li-Ion XR og XR FLEXVOLT™ (DCB123, DCB127, DCB141, DCB142, DCB143, DCB144, DCB145, DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185 and DCB546).

Laderen DCB118 kan bruke 18V Li-Ion XR og XR FLEXVOLTbatteripakker (DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185 og DCB546).

Overensstemmelseserklaering med EU Maskineridirektiv

DFWALT erklær at de Produktene som er beskrevet under Tekniske data er i samsvar med:

2006/42/EU,EN60745-1:2009+A11:2010.

Disse produitene samsvarer ogsa med direktiv 2014/30/EF og 2011/65/EF. For mer informasjon, vennligst kontaktDEWALT pa folgende adresser ell er se baksiden av handboken.

Undertegnede er ansvarlig for sammenstillingen av den tekniske filen og fremsetter denne erklageringen pa vegne av DEWALT.

Markus Rompel

Teknisk direktør

Definisjoner: Retningslinjer for sikkerhet

Definisjonene nedenfor beskriver alvorlighetsnivæt de enkelte signalordene er. LesBrukerhandboken og vær spesielt oppmerksom pa disse symbolene.

FAIRE: Angir en eksisterende farlig situasjon som,
cavilis den ikke unngas, vil fore til dodsfall aller alvorlig personskade.

ADVAREL: Angir en potensielt farlig situasjon som, cnns den ikke unngas, kan fore til dodsfall aller alvorlig personskade.

FORSIKTIG: Angir en potensielt farlig situason som, cnns den ikke unngas, kan fore til minre eller moderat personskade.

MERK: Angire en arbeidsmäte som seks er relatert til personskader, men som kan fore til skader på utstyr hvis den seks unngås.

A fare for elektrisk stot.

Abrannfare.

Generelle sikkerhetsadvarsler for elektriske verktøy

ADVARESL: Les alle sikkerhetsadvarsler og alle instrksjoner. Manglende overholdelse av advarslene og instruksjonene kan resultere i elektrisk sjokk, ild og/eller alvorlig skade.

TA VARE PÁ ALLE ADVARSLER OG INSTRUKSJONER FOR FREMTIDIG BRUK

Uttrykket "elektrisk verktoy" i advarslene henviser til ditt stromdrevne (med ledning) elektriske verktoy erler ditt batteridrevne (uten ledning) elektriske verktoy.

1) Sikkerhet pa arbeidsomradyet

a) Hold arbeidsomradet godt opplyst. Rotete ell er morke omrader er en invitasjon til ulykker.
b) Ikke bruk elektriske verktoy i eksplosive omgivelser, slik som i nærhen av antennelige væsker, gasser ell er stov. Elektrisk verktoy skaper gnister som kan antennne stov eller gasser.
c) Hold barn og tilskuere borte mens du bruker et elektrisk verktoy. Distraksjoner kan fore til at du mister kontrollen.

2) Elektrisk sikkerhet

a) Stopselet til elektriske verktoy mA passer til stikkontakten. Aldri modifiser stopselet pa noen mæte. Ikke bruk adaptere med jordee elektriske verktoy. Umodifiserte stopser og stikkontakter som passer vil redusere risikoen for elektrisk sjokk.
b) Unngå kroppskontakt med jordete overflater slik som rør, radiatorer, komfyrer og kjoleskap. Det

nORsk

finnes en økt risiko for elektrisk sjokk dersom kroppen din er jordet.

c) Ikke eksponer elektriske verktoy for regn aller vate forhold. Dersom detkommen vann inn i et elektrisk verktoy vil det oke risikoen for elektrisk sjokk.
d) Ikke bruk ledningen feil. Aldri bruk ledningen til a bare, trekke erler dra ut stopselet til det elektriske verktoyet. Hold ledningen borte fra varme, olje, skarpe kanter erller bevegelige deler. Skadee ell innviklede ledninger oker risikoen for elektrisk sjokk.
e) När du bruker et elektrisk verktøy utendørs, bruk en skjeteledning som er egnet for utendørs bruk. Bruk av en skjeteledning beregnet for utendørs bruk reduserer risikoen for elektrisk sjokk.
f) Dersom bruk av et elektrisk verktoy pa et faktig sted er uunngaelig, bruk en stromkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk sjokk.

3) Personlig sikkerhet

a) Hold deg väken, hold øye med det du gjør og bruk sunn fornuft nár du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy dersom du er trott er er pavirket av medikamenter, narkotika eller alkohol. Ett øyeblinkks uoppmerksomhet under bruk av elektriske verktøy kan fere til alvorlig personskade.
b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr sik som stovmaske, sklisikre vernesko, hjelm, eller harselsvern brukt under passende forhold vil redusere persorskader.
c) Unnga utilsiktet oppstart. Sikre at bryteren er i av-stillingen for du kobler til stromkilden og/eller batteripakken, plukker opp ellr bærer verktoyet. A bare elektriske verktoy med fingeren pa bryteren ellr a sette inn stopselet mens elektriske verktoy har bryteren pa oker faren for ulykker.
d) Fjern eventuelle justeringsnokler for du slar pa det elektriske verktoyet. En nokkel som er festet til en roterende del av det elektriske verktoyet kan fore til personskade.
e) Ikke strekk deg for langt. Ha godt fotfeste og stå stott hele tiden. Dette fær til at du har bedre kontroll over det elektriske verktøyet ved uventede situasjoner.
f) Bruk egnet antrekk. Ikke ha pa deg lodsittende klær eller smykker. Hold här, antrekk og hansker borte fra bevegelige deler. Lodsittende antrekk, smykker ell er langt här kan bli fanget opp av bevegelige deler.
g) Hvis apparatet er utstyrt for tilkobling av stovutsugings- og -oppsamlingsinnretning, ma du sorge for at disse er koblet til og ordentlig sikret. Bruk av stovopsamlere kan redusere stvrelaterte farer.

4) Bruk og vedlikehold av elektriske verktøy

a) Ikke bruk kraft pa verktoyet. Bruk det elektriske verktoyet som situasonen krever. Det riktige elektriske

verktoyet vil gjore jobben bedre og tryggere ved den hastigheten det ble konstruert for.
b) Ikke bruk verktoyet hvis bryteren ikke kan SLA verktoyet av ell er pa. Ethvert elektrisk verktoy som okaykan kontrolleres med bryteren er farlig og ma repareres.
c) Koble stopselet fra strömkilden og/eller batteripakken fra det elektriske verktøyet fandr foretar noen justeringer, endrer tilbehoreller lagre elektriske verktoy. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for a startedet elektriske verktoyet ved et uhell.
d) Lagre elektriske verktøy som ikke er i bruk, utilgengelig for barn og la ikke personer som ikke er kjent med det elektriske verktøyet ellerppe instruksjonene bruke det. Elektriske verktøy er farlige i hendene på utrenede brukere.
e) Vedlikehold elektriske verktoy. Kontroller om bevegelige deler er feiljustert aller fastskjært, om deler er ødelagt aller andre forhold som kan pavirke driften av verktoyet. Dersom det er skadet, fä verktoyet reparent for nests bruk. Mange ulykker forarsakes av dārlig vedlikeholdte verktoy.
f) Hold skjaereverktoy skarpe og rene. Godt vedlikeholdte skjaereverktoy med skarpe skjarekanter setter seg mindre sannsynlig fast og er lettere a kontrollere.
g) Bruk verktøyet, tilbehorene og bittene, osv., i samsvar med disse instruksjonene og ta i detraktning arbeidsforholdene og det arbeidet som skal utfores. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan fore til en farlig situasjon.

5) Bruk og vedlikehold av batteridrevne verktoy

a) Bruk kun laderen som er spesifisert av produsenten. En lader som passer for en type batteripakke kan fore til brannfare dersom den brukes med en annen batteripakke.
b) Bruk kun elektriske verktoy sammen med de speisiferte batteripakkene. Bruk av andre batteripakker kan skape risiko for skader erler brann.
c) När batteripakken不解 er i bruk, hold den borte fra andre metallobjekter som binders, mynter, nokler, spikere, skruer aller andre sma metallobjekter som kan skape en forbindelse fra en batteripol til en annen. Å kortslutte batteripolene kan fore til brannskader aller brann.
d) Ved hardhendt behandling kan detkommen vaeske ut fra batteriet. Unnga kontakt med donne. Dersom du ved et uhell kommt ikontakt med vaesken, skyll med vann. Dersom du farnviesen iynene, oppsok lege umiddelbart. Batterivaeske kan fore til irritasjon ellor forbrenninger.

6) Vedlikehold

a) Fä det elektriske verktøyet ditt vedlikeholdt av en kvalifisert reparator som kun bruker originale

reserveder. Dette vil sikre at verktoyets sikkerhet blir ivaretatt.

Ekstra sikkerhetsregler spesifikt for materialdispensere

• Hold det verktøyet kun i isolerte gripeoverflater nár du utfører operasjoner hvør verktøyet kankommen i kontakt med skjulte ledninger. Kontakt med en strømforende ledning kan fore tilat eksponerte metalldeler pa elektroverktøyet blir strømforende, og kan gi operatoren støt.
• Hold hendene unna området med stempelet og stempelstangen på fyllmasse/lim dispensersen. Fingre kan knuses mellom patronholderen og stempelet.
• Ved bruk av dispensersen for fyllmasse/lim over hodet, pass pa at stempelstangen ikke er rett over øyne eller hode. Stempelstangen kan gli tilbake i retting av brukeren. Bruk alltid vernebriller ved bruk av dispensersen for fyllmasse/lim.
• Arbeid alltid i godt ventilerte rom og bruk passende pustebeskyttelse om nodvendig. Damp fra noen fyllstoffer og lim kan vare helseskadelige.
  For a redusere risikoen for personskade, sla av verktoyet og ta av batteriet for du foretar justeringer ell er ved reparasjon. Utilsiktet oppstart kan fore til personskader.
• Bruk kun tilbehør som er anbefalt av produsenten av din modell. Tilbehør som egner seg forett verktoy kan fore til risiko for personskade dersom det brukes med et annet verktoy. Bruk av feil tilbehør kan fore til personskader!
• Lás avtrekkerbryteren i AV-posisjon nar den ikke er iBruk, for áhindre at materiale mates ut utilsiktet.
  Pass pa at det ikkekommen fyllmasse ellim pabatterietskontaktpunkter.
• Alltid les og følg produsentens anvisninger om fyllmasse aller lim. Dersom du ikke gjør det kan kan det före til persorskade.
• Skal参加会议并参加投票。

Restrisikoer

Til tross for at man følger relevante sikkerhetsbestemmelse og bruker sikkerhetsutstyr, er det bestemte farer som/DDke kan unngas.De er:Horselskader.

• Fare for personskade pga, flygende partikler.
• Fare for brannskader ford utstyr blir varmt under bruk.
• Fare for personskade ved langvarig bruk.

Elektrisk sikkerhet

Den elektriske motoren er blitt konstruert for kun en spensing.
Alltid kontroller at spensingen til batteripakken samsvarer med spensingen på merkeskiltet. Sorg ogsa for at spensingen på laderen samsvarer med spensingen på strømnettet.

Din DEWALT-lader er dobbeltisolert i samsvar med EN60335; det trengs derfor ikke noen jordledning.

Dersom tilforselsledningen er skadet,帽子den byttes i en spezialledning som fas via DEWALT-serviceorganisasjon.

Bruk av skjøteledning

Skjeteledning bar ikke brukes,hvis det ikke er absolutnødvendig.Bruk en godkjent skjeteledning som eigner seg for kraftforsyningen til din lader (se Tekniske data).Minimum storrelse på lederen er 1mm^2 ;maksimum lenghte er 30~m Alltid vikle ut kabelen fullstendig nar du bruker en kabeltrommel.

TA VARE PÄ DENNE BRUKSANVISNINGEN

Ladere

DEWALT ladere trenger ingen justeringer, og er designet til ä vare sa enkle som mulig Å bruke.

Viktige sikkerhetsinstruktener for alle batteriladere

TA VARE PÄ DENNE BRUKSANVISNINGEN: Denne manualen ineholder viktige sikkerhetsanvisninger og bruksanvisninger for kompatible batteriladere (se Tekniske data).

Fd du bruker laderen les alle instruksjoner og advarselsmerker pa laderen, batteripakken ogprodukter sombruker batteripakken.

ADVARSEL: Fare for stot. Ikke la vaeske komme inn i n. Det kan resultere i elektrisk stot.
APARSEL:Vi anbefaler bruk av en jordfeilsikring med en nennell stromverdi pa 30mA allerindre.
FORSIKTIG: Fare for brannskader. For a redusere faren skader, lad kun DEWALT oppladbare batterier. Andre type batterier kan sprekke og forarsake personskader og materielle skader.
FORSIKTIG: Barn mä holds under oppsyn, sorg for at de i. er mer med apparatet.

MERK: Under visse forhold, med laderen innplugget i strømforsyningen, kan de eksponerte kontaktene i laderen kortsluttes av fremmedlegemer. Fremmedlegemer som kan lede strøm, inkludert, men ikke bredgrenset til stålull, aluminiumsfolie ell er annen ansamling av metalliske partikler, ma holdes unna apningene i laderen. Kople alltid laderen fra strømtilførselen nar det ikke er en batteripakk i hulrommet. Kople fra laderen før rengjaring.

• IKKE forsok á lade batteripakken med andre ladere enn de som er nevnt i dette manualen. Laderen og batteripakken er spesielt designet for á jobbe sammen.
• Disse ladere er ikke ment for annen bruk enn lading av DEWALT oppladbare batterier. Annen bruk kan resultere i brannfare og/eller elektrisk støt.
• Ikke utsett laderen for regn ellr sno.
• Dra i kontakten og/DDke ledningen narr du kople laderen fra strommen.Dette reduserer faren for skade pa kontakten og ledningen.
• Pase at ledningen er plassert slik at den ikke tråkkes på, snubles i, eller på annen mæte utsettes for skade aller paksijening.
• Ikke bruk skjoteledning medindre det er helt nodvendig. Bruk av feil skjoteledning kan resultere i brannfare og/eller elektrisk stot.

NORSK

• Ikke plasser noe på laderen og ikke plasser laderen på en myk overflate som kan blokkere ventilasjonsslissene og resultere i for hoy innvendig temperatur. Plasser laderen et sted unna varmekilder. Laderen ventileres gjennom slisser i toppen og bunnen av huset.
• Ikke bruk lader med skadet ledning ellert-kontakt-bytt dem ut med en gang.
• Ikke bruk laderen dersom den har fatt et slag, er mistet i gulvet eller skadet pa annen mate. Lever den pa et autorisert serviceverksted.
• Ikke ta laderen fra hverandre; lever den pa et autorisert serviceverksted nar service erRepairjon trenges. A sette den sammen feil kan resultere i elektrisk stot ell erbrann.
• Dersom ledningen er skadet帽子den byttes ut med en gang av produsenten, dens serviceagent eller lignende kvalifisert person fora unnga farer.
• Kople laderen fra strømtilførsen før du begynner med rengjaring. Dette reduserer faren for elektrisk stav. Fjerning av batteripakken reduserer ikke denen faren.
  ALDRI forsok paskople 2 ladere sammen.
  Laderen er designet for a bruke standard 230V elektrisk strom. Ikke forsok a bruke den pa annen spanning. Dette gelder ici billaderen.

1. Plugg inn laderen i en passende stikkontakt for du setter inn batteripakken.
2. Sett batteripakken 14 i laderen, pass pa at batteripakken sitter godt i laderen. Det rode (lade) lyset blinker gjentatt som indikasjon pa at ladeprossessen er startet.
3. Fullfort lading vises ved at det rode lyset er PÅ konstant. Pakken er da fullt oppladet og kan brukes,ller den kan bli stäende i laderen. For a ta batteripakken ut av arbeidspakken,trykk inn og hold laseknappen 15 pa batteripakken og ta den av.

MERK: For a sikre maksimum ytelse og levetid pa Li-lon batteripakker, lad batteripakken helt opp for forste gangs bruk.

Bruk av lader

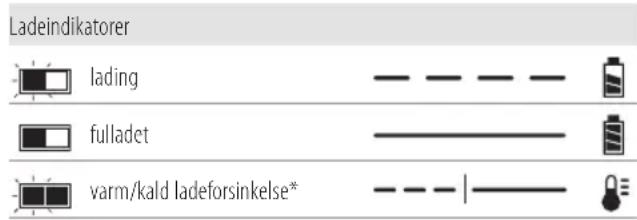

Se indikatorne under for batteripakkens ladetilstand.

• Det rode lyset vil fortsette Å blinke, men et gult indicatorlys vil lyse under denen operasjonen. När batteriet har kjølt seg ned, vil det gule lyset bl slätt av og laderen vil gjenoppta ladeprosedyren.

Dersom laderen indikerer er problem, ta med lader og batteripakke til et servicesenter for testing.

Ventetid for varm/kald pakke

Ladere DCB118 er utstyrt med en intern viffe som er designet for avkjole batteripakken. Viften vil sla seg pa automatisk nar batteripakken trenger kjoles. Bruk aldri laderen dersom viften ikke fungerer korrekt eller dersom ventilasjonsapningene er blokkert.Pass pa at fremmedlegemer ikkekommen inn i laderen.

Verktoyet vil automatisk sla seg av dersom beskyttelsessystemet aktiveres (Electronic Protection System). Dersom det skjer, sett litium-ion batteriet pa laderen til det er helt oppladet igjen.

Veggmontering

Disse laderne er designet for a monteres pa vegg ell sta pa et bord aller arbeidsbenk. Dersom den skal monteres pa veggen, plasser laderen innen rekkevidde fra en stikkontakt og unna hjørner ull andre hindringer som kan stoppe luftstrommen. Bruk baksiden av laderen som mal for a bore hull i veggen for monteringsskruene. Monter laderen godt med gipsskruer (ma kjopes separat) minst 25,4 mmlange med hodediameter 7 - 9mm , som skrus inn i treverk til optimal dybde med omtrent 5,5mm av skruen som stikker ut. Rett inn sporene pa baksiden av laderen med de utstikkende skruene og las pa plass i sporene.

Rengjøringsanvisninger for lader

ADVAREL:Fare for stot.Koble laderen fra

suttaket for rengjoring Smuss og fett kan fjernes fra laderen ved hjelp av en klut erler en myk, metallfri børste. Ikke bruk vann eller rengjoringsvæsker. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.

Batteripakke

Viktige sikkerhetsinstruktor for alle batteripakker

Sorg for a inkludere katalognummer og spenning nár du bestiller nye batteripakker.

Batteriet kommt-ilke fullstendig ladet ut av pakningen. Les sikkerhetsinstruksjonene under for du bruker batteripakken og laderen.Folg deretter ladeprosedyrene som er beskrevet.

• Ikke lad ell erbruk batteriet i eksplsove omgivelser, sik som i naeheten av antennelige vesker, gasser ell stov. Insetting ell eruttak av batteriet kan anteenne stvet eller gassen.
• Tving aldri batteripakken inn i laderen. Ikke modifiser batteripakken pa noen mate for a passage inn i en ikkekompatibel lader idet batteripakken kan sprekke og forarsake alvorlig personskade.
• Lad batteripakkene kun i DEWALT ladere.
• IKKE sprut på erller senke ned i vann erller andre væsker.
• Ikke lagre eller bruk verktoyet aller batteripakken på steder der temperaturen kan na aller overstige 40^ (104 F) (som utenfor skur uller metallbygg på sommeren).
• Ikke brenn batteripakken selv om den er alvorlig skadet aller fullstendig utslitt. Batteripakken kan eksplodere i en brann. Giftige gasser og materialer oppstar nr man brenner litium ion-batteripakker.
• Hvis batteriets innholdkommenikontaktmedHUDen, vasker du omradet med mild sape og vann. Hvis du far batterivaeske pa oyet, skyller du det apne oyet i 15 minutter ell er til irritasjonen gir seg. I tilfelle det trengs medisinsk tilsyn, er batteriets elektrolytssammensatt av en blanding av organiske k carbonater og litium-salter.
  Innholdet i apne battericeller kan forarsake irritasjon av luftveiene. Skaff frisk luft. Sok medisinsk ettersyn hvis symptomene vedvarer.

ADVARSEL: Fare for brannskader. Batterivaesken kan nnes hvis den utsettes for gnister erler flammer.

ADVARSEL: Forsok aldri Å apne batteripakken av noen ok. Ilkke sett i laderen dersom batteripakkens ytre er sprukket aller skadet. Ikke knus, slipp i gulvet aller skad batteripakken. Ikke bruk en batteripakke aller lader som har fatt et slag, er mistet i gulvet, paskjort aller skadet pa annen mæte (f.eks. gjennomboret av en spiker, slätt med hammer, tråkket pa). Det kan resultere i elektrisk stöt. Skadede batteripakker skal leveres til servicesenteret for gjenvinning.

ADVARSEL: Fare for brann. lkke lagre ellertenderporter batteripakken sik at batteripolene

kan komme i kontakt med metallobjekter. For eksempel,-ie legg batteriet i forkle, lommer, verktoyskrin, produktesker, skuffer etc. sammen med lose spikere, skruer, nokler, etc.

fare for snubling aller fall. Noen verktoy med store batteripakker kan sta pa batteripakken, men kan lettes slas overende.

Transport

ADVARSEL: Fare for brann. Transport av batterier kan karnige fore til brann dersom batteripolene utilsiktet kommer i kontakt med elektrisk ledende materialer. Ved transport av batterier, pass pa at batteripolene er beskyttet

og doit isolerte fra materialer som kan komme i Kontakt og fere til kortslutning.

DEWALT batterier somsvarer med alle aktuelle shipping-forskritter som angitt av bransjen og lovregler, inkludert UN Recommendations on the Transport of Dangerous Goods; International Air Transport Association (IATA) Dangerous Goods Regulations, International Maritime Dangerous Goods (IMDG) Regulations, og European Agreement Concerning The International Carriage of Dangerous Goods by Road (ADR). Lithium-ion celer og batterier er testet i henhold til avsnitt 38,3 i "UN Recommendations on the Transport of Dangerous Goods Manual of Tests and Criteria".

I de feste tilfeller vil forsendelse av en DEWALT batteripakke vare unntatt fra klassifising som en fullt regulert Class 9 Hazardous Material. Vanligvis vil bare forsendelse som inneholder et litium-ione batteri med hoyere energiklassifising enn 100 watt-timer (Wh) kreve forsendelse som fullt regulert Class 9. Alle litium-ione batterier har angitt watt-timer pa pakken. Men pa gunn av de kompliserte reglene anbefaler DEWALT ilke a sende litium-ione batteripakker med fly, uansett watt-time klassifising. Forsendelse av verktoy med batterier (kombinerte sett) kan unntaksvis sendes med fly dersom angitt watt-timer pa batteripakken er under 100 Wh.

Uansett om en transport regnes som unntatt aller fullt regulert, er det senderens ansvar Å sjekke de gjeldende reglene for pakking, etiketter/merking og dokumentasjon.

Informasjonen i dette avsnittet av manualen er gitt i god tro og ansett som nøyaktig på tidspunktet dokumentet ble oppretet. Men detGIS ingen garantier, hverken eksplisitt ellerm implisitt.Deterkjoperens ansvar a sikre at aktivitetene samsvarer med de gjeldende retningslinjer.

Transport av FLEXVOLT™ batteriet

DEWALT FLEXVOLT™ batteriet har to moduser: Bruk og transport.

Bruks-modus: När FLEXVOLT™-batteriet stared alene erer montert i et DFWALT 18V produit, fungerer det som et 18V batteri. Dersom FLEXVOLT™-batteriet er i et 54V eller et 108V (to 54V batterier) produit, vil det fungere som et 54V batteri.

Transport-modus: När hetten er satt pa FLEXVOLT^IV-batteriet, er batteriet i transport-modus. La hetten vaere pa ved forsendelse.

I transportmodus blir rekker av celler elektrisk frakoblet i pakken sik at det dannes 3 batterier med lavere watt-timer (Wh)SAMmenlignet med 1 batteri me

høyere watt-timer. Denne endringen til 3 batterier med lavere watt-timer gjør at pakken er unntatt fra visse begrensende shipping-regler som gjelder batterier med høyere watt-timer.

Nominell Wh er pa
3 x 36Wh, som altsa er 3
batterier med 36 watt
timer hver. Nominell Wh
ved bruks-modus er 108

Ekemple pa merking for bruk og for transport

Use: 108 Wh

Transport:3x36 Wh

watt-timer (regnes da som 1 batteri).

nORsk

Anbefalinger for lagring

1. Den ideelle lagringsplassen er kjolig og torr og ikke utsatt for direkte solskinn somt for sterk varme eller kulde. For optimal batteriytelse og levetid br Batteripakker lagres i romtemperatur nár de ikke er i bruk.
2. For lang tids lagring, anbefales det for optimaltresultat a lagre en fullt ladet batteripakke pa et kjolig og tort sted uttatt av laderen.

MERk: Batteripakker bør ikke lagres fullt utladet. Batteripakken ma lades opp igjen for bruk.

Merking på laderen og batteripakken

I tillegg til piktogrammene som er brukt i donne manualen, kan etikettene pa laderen og batteripakken vise fologende piktogrammer:

Les instruksjongshandboken for bruk.

Se Tekniske data for ladetid.

Ikke undersok med stromforende gjenstander.

Ikke utsett for vann.

Kun for innendørs bruk.

Deponer batteripakken pa miljovennlig vis.

Ladkun DFWALT batteripakker med de angitte DFWALT laderne. Lading av andre batteripakker enn de angitte DFWALT batteriene med en DFWALT lader kan fere til at de sprekker erler til andre farlige situasjoner.

Ike brenn batteripakken.

Bruk: Bruk uten transporthette, nominell Wh er 108 Wh (1 batteri med 108 Wh).

Transport: Bruk medinnebygget transporthette, nominell Wh er 3× 36 Wh (3 batteri med 36 Wh).

Batteritype

DCE560, DCE571, DCE580 og DCE581 bruker en 18 volt batteripakke

Disse batteripakkene kan brukes: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB546. Se

Tekniske Data for mer informasjon.

Pakkens innhold

Pakken inneholder:
1. Patronholder (DCE560 og DCE581)
1 Pølseholder (DCE571, DCE580 og DCE581)
1 Materialdispenseren
1 Kort stempelstang (DCE581)
1 Li-ion batteripakke
1 Instruksjondshandbok
- Se etter skader på verktøyet, deler eller tilbehør som kan ha oppstätt under transport.
Ta deg tid til a lese grundig gjennom og forsta denen handboken for bruk.

Merking pa verktoyet

Les instruksjongshandboken for bruk.

Bruk horselvern.

Bruk vernebriller.

Synlig stråling. Ikke seinn i lyset.

Datokode plassering

RSEL: Aldri modifier elektronverktoyet aller noen del Dette kan fore til materiell- eller persorskader.

1 Avtrekker-bryter
2 Avtrekkerlas
3 Hjul for hastighetsregulering
4 Stempelstanghandtak
5 Stempelstang
6 Stempelstang Iosneavtrekker
7 Stempel
8 Patronholder (DCE560 og DCE581)
9 Pinne

Bruk: Bruk uten transporthette, nominell Wh er 108 Wh (1 batteri med 108 Wh).

Transport: Bruk medinnebygget transporthette, nominell Wh er 3× 36 Wh (3 batteri med 36 Wh).

10 Monteringskrage
11 LED arbeidslampe
12 Polsholder (DCE571, DCE580 og DCE581)
13 Dysehette (DCE571, DCE580 og DCE581)
14 Batteripakke
15 Festeknapp for batteriet

Tiltenkt Bruk

Denne tradlse materialdispenseren er designet for profesjonell bruk av fyllmasse og lim.

En utilisektet oppstart kan fore til personskader.

ARSEL:Bruk kun batteripakker og ladere fra DEWALT.

Sette inn og ta av batteripakke på verktøyet (Fig. B)

MERk: For best resultant, pass p at batteripakken 14 er helt oppladet for bruk.

For Å installer batteripakken i verktøyets handtak

1. Rett inn batteripakken 14 mot skinnene i handtaket (Fig.B).
2. Skyy den inn i handtaket til batteripakken er godt festet i verktoyet, pass pa at den ikke løsner.

For à fjerne batteripakken fra verktøyet

1. Trykk batteriets festeknapp 15 og trekk batteriet bestemt ut av handtaket.
2. Sett batteripakken i laderen som beskrevet i laderavsnittet i donne manualen.

Noen DEWALT batteripakker inkluderer en ladeindicator som bestar av tre gronne LED som indikerer hvor mye lading som er igjen i batteripakken.

For ä aktivere ladeindikatoren, trykk og hold indikatorknappen 16. En kombinasjon av tre gronne LED-lys vil lyse og vise gjenvaerde lading. Dersom gjenvaerde lading av batteriet er under brukbar grene, vil ingen lys tennes og batteriet må lades opp.

MERk: Ladeindikatoren er bare an indikasjon av gjenværende lading i batteripakken. Den gir ingen indikasjon pa om verktoyet fortsatt kan brukes, og kan variere med produktkomponentene, temperatur ogBrukerens bruksomrade.

Denne materialddispenseren er et profesjonelt elektrisk verktoy.DCE560,DCE571,DCE580 og DCE581 tradlse materialddispensere leveres fertig montert.

DCE560 bruker 300-310 ml patroner.
DCE571 bruker 300-310 ml patroner erler 400ml pelsepakker.
DCE580 bruker 300-310 ml patroner, 400 ml ell er 600ml polspakker.
DCE581 bruker 300-310 ml patroner, 400 ml eller 600ml palsepakker.

Skifte materialholdere (Fig. C)

Alternative materialholder kan kjopes fra din lokale forhandler eller en autorisert servicerepresentant. Se

Tilbehorforkontaktinformasjon.

1. Bruker skrutrekker for a ta av skruen 17 og lnsne stempelet 7 dra stempelstangen 5.
2. Løsne materialholderen fra monteringskragen og ta av materialholderen.
3. Trykk inn og hold stempelstangens løsneavtrekker 6 og trekk stempelstangen helt ut av encheten.
4. Med stempelstangens Iosneavtrekker inntrykket, sett en ny stempelstang inn i enheten.
5. Skru den nye materialholderen inn i monteringskragen.
6. Sett inn skruen gjennom stempelet inn i enden av stempelstangen.

BRUK

Bruksanvising

APARSEL: Ta alltid hensyn til sikkerhetsinstruktjone.

ADVARSEL: For a redusere risikoen for alvorlig nskade, sla av verktoyet og koble fra batteripakken for du foretare eventuelle justeringer ell fjerner/installerer tilleggsutstyr erler tilbehør. En utilisiktet oppstart kan fore til persorskader.

Korrekt plassering av hendene (Fig. D)

APARSEL: For a redusere faren for alvorlig personskade, an ALLTID ha hendene i korrekt posisjon, som vist.

ADVARSEL: For a redusere faren for personskade, skal ALLTID holde godt fast, for a vare forberedt pa en plutselig reaksjon.

Riktig handstilling er ha en hand pahovedhandtaket, se Fig D.

Hjul for variabel hastighet (Fig. E)

Materialets flythastiget kontrolleres med hjul for variabel hastiget 3 for tilpasining til ulike bruksomrader.

• Velg hastighet ved a vri hjulet til onsket innstilling.
  MERk: '1' er lavest (sakte) og '6' er hoyest (rask).

nORsk

Avtrekker for variabel hastighet (Fig. F)

I tillegg til hjulet for variabel hastigkeit kontrolleres ogsmaterialhastigheten av avtrekkeren for variabel hastigkeit.

1. Trekki avtrekkberbryteren 1 for a slaveryet pa.

MERk: Jo mer avtrekkerbryteren trykkes, desto hoyere mating av materiale.
2. Ved Å slippe avtrekkerbryteren slås verktøyet av.

Avtrekkerlås (Fig. F)

Verktøyet er utstyrt med en avtrekkerlås 2 for a sikre mot utilisiktet mating av materiale.

1. For á lase avtrekkeren, trykk opp avtrekkerlåsen 2. Verktøyet fungerer ikke med bryteren i lást stilling
2. For a lase opp avtrekkeren, trykk ned avtrekkerlasen.

henge gjenstander fra.

Stempelstanghandtaket 4 kan brukes for a henge opp verktoyet pa et fast feste naret icke er i bruk ell er ved lagring.

For a justere stempelstangen (Fig. A)

1. For manuell justering av stempelstangen 5,trykk og hold Iosneavtrekkenen pa stempelstangen 6.
2. Skyv eller trekk i stempelstanghandtaket 4 til onsket posisjon.
3. Stempelstang Iøsneavtrekker

Foreinnmaterialie

Patronholder (Fig. A, I)

1.Pass pa at stempelet passer med materialet.
MERk: Bruk av feil stempel kan fore til at materialbeholderen eksploderer under bru, som kan skade patronholderen og/eller verktoyet.
2. Bruk avtrekkeråsen 2 for a lase avtrekkeren 1
3. Klipp av dyseenden på fyllmiddel/lim patronen (Fig. I). Liten Åpning krever mer kraft for á skyve ut materiale, det kan före til kortere brukstid på batteriet.
4. Bryt den indre forseglingen pa fyllmassepatron erler limpatron ved hjelp av pinnen 9 plassert pa undersiden av patronholderen.

MERK: Dersom den indre forseglingen违法犯罪, kan materiale tvinges ut gjennom baksiden av patronen og skade verktøyet.

MERK: Hold stempelstang, patronholder og patron rene fra alt materiale. Ved a trekke ut en stempelstang med torket materiale, kan det skade de indre delene av verktoyet og fore til feilorientering av patronen.

1. Hold verktoyet godt,trykk stempelstangens Iosneavtrekker

6 for a frikoble/losne stempelstangen 5 . Bruk

stempelstanghandtaket 4, for a trekke stempelstangen tilbake sik at fyllasse/lim passer i patronholderen.

1. Sett inn fyllmasse/lim patron.
2. Trykk og hold løsneavtrekkeren 6 mens du skyver stempelstanghandtaket 4 forover til stempelet 7 er mot patronen.
3. Slipp stempelstangens Iosneavtrekker.
4. Roter patronholderen til onsket vinkel.

Pølseholder (Fig. A, H, I)

1. Pass pà at stempelet passer med materiaielet.
   MERk: Bruk av feil stempel kan fore til at materialbeholderen eksploderer under bruk, som kan skade patronholderen og/eller verktoyet.
2. Skru 1s og ta av dysehetten 13 og dysen.
3. Trykk og hold stempelstangens Iøsneavtrekker 6. Bruk stempelstanghandtaket 4, for a trekke stempelstangen 5 tilbake sik at fyllmasse/lim passer i pølseholderen 12.
4. Sett inn pólsepakken i pólseholderen og kuttk skallet (nærmeste Ende mot dysen) i henhold til materialproduusentens anvisninger.

VIkTIG: Ikke ta ut fyllmasse/materialie fra skallet. aLDRI dypp dysetuppen i noe materiale.

1. Med dysetuppen bort fra verktoyet, skru dysehetten tilbake pa palseholderen.
2. Klipp tuppen av dysen sa den passer for bruken (Fig. 1).

MERk: Materiale som er igjen i patron/palse kan tørke ut dersom det blir varende. Folg produsentens anbefalinger ved bruk av fyllmasse eller lim.

VEDLIKEHOLD

Ditt DWALT elektriske verktoy er designet for a virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstellende drift avhenger av tilfredsstellende stell av verktoyet og regelmessig renhold.

APARSEL: For a redusere risikoen for alvorlig nskade, sla av verktoyet og koble fra

batteripakken for du foretar eventuelle justeringer ell er fjerner/installerer tilleggsutstyr ell er tilbehor.

Enutilsiktetoppastkanforetilpersonskader.

Laderen og batteripakken er vedlikeholdsfrie.

Smoring

Ditt elektriske verktoy trenger ikke ekstra smoring.

Rengjoring (Fig. A)

ADVARSEL: Blas skitt og stov ut av hovedkabinetet med tarf när skitt samlesinne i og rundt luftapninqene.

Bruk godkjent oyebeskyttelse og godkjent stovmaske nár du utforer donne prosedyren.

ADVARSEL: Aldri bruk laseidler erler sterke kjemikalier fengjore ikke-metaliske deler av verktoyet. Disse

kjemaliene kan svekke materialene som brukes i disse

delene. Bruk en klut som bare er fuktet med vann og mild sape. Aldri la noen vaeske trenge inn i verktoyet; aldi dypp noen del av verktoyet i en vaeske.

MERK: Materiale som er igjen i patron/pólse kan tørke ut dersom det blir værende. Ikke forsøk Å paføre materiale dersom dette skjer. Folg anvisningen fra produsenten ved bruk avyllmasse/lim, for Å redusere faren for materielle skader.

For a rengjore patronholderen, følg anvisingene fra produsenten for rengjoring av materiale fra dyse, stempel og stempelstang.

For a rengjore palseholderen, skru av dysehetten 13 og palseholder 12 og ta de av verktoyet. Folg produsentens anvisninger for rengjoring av materiale fra dyse, stempel, stempelstang og palseholder,ammen med anvisingene pa etiketter pa utstyret og annihil dokumentasjon.

Tilleggsutstyr

ADVARSEL: Bruk av annet tilleggutsystyr enn det som tvav DEWALT kan vare farlig, ettersom dette ikke er testet sammen med dette verktøyet. For a redusere faren for skader, bør kun tilleggutsystyr som er anbefalt av DEWALT brukes sammen med detteprodukter.

Ta kontakt med din forhandler forytterligere informasjon om egnet ekstrautstyr.

Separat innsamling. Produktor og batterier merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall.

Produkter og batterierinneholder materialer som

kan gjenvinnes aller gjenbrukes, som reduserer behovet for rmaterialer. Vennligst lever elektriskeprodukter og batterier til gjenbru k i henhold til lokale regler. Mer informasjon far du pa www.2helpU.com.

Lad batteripakken helt ut, og ta den ut av verktjyet.
Lithium-ion celler kan gjenbrukes. Lever dem til forhandleren erer en lokal gjenbruksstasjon. De innleverte batteripakkene vil gjenbrukes erler avfallsbehandles korrekt.

PORTUGUES

PISTOLA DE MATERIAL SEM FIO PARA USO INTENSIVO DCE560, DCE571, DCE580, DCE581

Gratuler!

Den emissionsniva for vibration som anges i detta

VARNING: Fara for brännskada. Batterivatskan kan vara lantendlig om den som utsatts for gnista eller eld.

Anvand InTE under vata forhallanden erler i narheten av lattantandliga vatskor erler gaser.

Denna fogpistol ert fackmannamassigt elverktyg.

oavsiktlig igangsattning kan orsaka persorskada.
