BRUKSANVISNING 4300 DREMEL

2. Bring knappen til aksellåsen i indgreb, og løsn (men

2. Bring knappen til aksellåsen i indgreb, og løsn og fjern

2. Bring knappen til aksellåsen i indgreb, og løsn (men

5. Brug væg- og gulvkitfjerneren (568) til at fjerne kit fra

8. Brug beskyttelsesforsatsen (550) til beskyttelse mod støv og

2. Bring knappen til aksellåsen i indgreb, og løsn og fjern

ADVARSEL LES ALLE SIKKERHETSADVARSLER OG INSTRUKSER. Hvis du ikke følger advarslene og instruksene, kan det oppstå elektriske støt, brannskade og/eller alvorlig personskade. Oppbevar alle advarsler og instrukser for fremtidig referanse. Uttrykket ”elektroverktøy” i advarslene henviser til elektroverktøy med strømledning eller batteridrevet (trådløst) elektroverktøy.

SIKKERHET FOR ARBEIDSOMRÅDET

a. Hold arbeidsområdet rent og godt opplyst. Rotete arbeidsområder og arbeidsområder uten lys kan føre til ulykker. b. Ikke arbeid med maskinen i eksplosive atmosfærer, slik som i nærheten av brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper. c. Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over maskinen. a. ELEKTRISK SIKKERHET Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede maskiner. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. b. Unngå kroppskontakt med jordede overater slik som

ADVARSEL LES ALLE SIKKERHETSADVARSLER OG INSTRUKSER. Hvis du ikke følger advarslene og instruksene, kan det oppstå elektriske støt, brannskade og/eller alvorlig personskade. Oppbevar alle advarsler og instrukser for fremtidig referanse. Uttrykket ”elektroverktøy” i advarslene henviser til elektroverktøy med strømledning eller batteridrevet (trådløst) elektroverktøy.

SIKKERHET FOR ARBEIDSOMRÅDET

a. Hold arbeidsområdet rent og godt opplyst. Rotete arbeidsområder og arbeidsområder uten lys kan føre til ulykker. b. Ikke arbeid med maskinen i eksplosive atmosfærer, slik som i nærheten av brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper. c. Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over maskinen. a. ELEKTRISK SIKKERHET Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede maskiner. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. b. Unngå kroppskontakt med jordede overater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare for elektriske støt hvis kroppen din er jordet. c. Hold maskinen unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. d. Ikke misbruk ledningen. Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, dra det eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadde eller innviklede ledninger øker risikoen for elektriske støt. e. Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. f. Hvis bruk av et elektroverktøy på et fuktig sted er uunngåelig, bruk en strømforsyning beskyttet med en strømkretsbryter for jordlekkasje. Bruk av en strømkretsbryter for jordlekkasje reduserer risikoen for elektriske støt. PERSONSIKKERHET a. Vær oppmerksom, pass på hva du gjør og gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk et elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader. b. Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader. c. Hindre utilsiktet start. Påse at bryteren er i av-stilling før du kobler til strøm og/eller batteripakke, og før du løfter opp eller bærer verktøyet. Hvis du holder ngeren på bryteren når du bærer elektroverktøyet eller kobler det til strømmen med bryteren i på-stilling, kan dette føre til uhell. d. Fjern eventuelt reguleringsnøkkel eller skrunøkkel før du slår på elektroverktøyet. En skrunøkkel eller verktøy som benner seg i en roterende maskindel, kan føre til personskade. e. Ikke overvurder deg selv. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. f. Bruk egnede klær. Ikke bruk løstsittende klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende klær, smykker eller langt hår kan bli viklet inn i deler som beveger seg. g. Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av disse innretningene reduserer farer knyttet til støv.

BRUK OG VEDLIKEHOLD AV ELEKTROVERKTØYET

a. Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet til den typen arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. b. Ikke bruk et elektroverktøy med defekt av/på-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. c. Ta støpslet ut av strømforsyningen og/eller batteripakken fra elektroverktøyet før du foretar noen justeringer, endrer tilbehør eller oppbevarer elektroverktøy. Disse tiltakene forhindrer utilsiktet start av maskinen. d. Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la elektroverktøyet brukes av personer som ikke er kjent med det eller ikke har lest disse instruksene. Elektroverktøy er farlige når de brukes av uerfarne personer. e. Vedlikehold av elektroverktøy. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet slik at dette innvirker på elektroverktøyets funksjon. Reparer disse skadede

75på skarpe kanter eller hvis det avprelles. Dette forårsaker kontrolltap eller tilbakeslag. c. Bruk ikke tannet sagblad. Slike innsatsverktøy fører ofte til tilbakeslag eller til at man mister kontrollen over elektroverktøyet. d. Før alltid biten inn i materialet i samme retning som kuttekanten går ut av det (samme retning som splintre blir slynget). Hvis verktøyet blir ført inn i feil retning, vil kuttekanten på biten havne utenfor arbeidsstykket og dra verktøyet mot denne innføringen. e. Ved bruk av roterende ler, kutteskiver, høyhastighetskuttere eller wolframkarbidkuttere må du alltid bruke klemmer på arbeidsstykket. Disse skivene vil henge seg opp hvis de blir skråstilt i sporet, og kan gi tilbakeslag. Når en kutteskive henger seg opp, vil den vanligvis brekke. Når roterende ler, kutteskiver, høyhastighetskuttere eller wolframkarbidkuttere henger seg opp, kan det hoppe ut av sporet og føre til at du mister kontroll over verktøyet.

SPESIELLE ADVARSLER FOR SLIPING OG KAPPING

a. Bruk kun skiver som er godkjent for dette elektroverktøyet, og kun for anbefalte bruksområder. Du må for eksempel ikke slipe med sideaten til en kutteskive. Kappeskiver er beregnet til materialfjerning med kanten på skiven. Innvirkning av krefter fra siden kan føre til at skivene brekker. b. For gjengede slipekjegler og plugger må kun uskadde hjulmandreller med en uavløst skulderens med riktig størrelse og lengde brukes. Egnede mandreller vil redusere risikoen for at deler brekker. c. Unngå blokkering av kutteskiven eller for høyt presstrykk. Ikke utfør for dype snitt. Overbelastning av skiven øker slitasjen og tendensen til fastkiling eller oppheng i kuttet, og dermed også muligheten for tilbakeslag eller brudd. d. Ikke plasser hånden i området foran og bak den roterende skiven. Hvis skiven beveger seg bort fra hånden din i arbeidsstykket, kan elektroverktøyet med den roterende skiven ved tilbakeslag slynges direkte mot kroppen din. e. Hvis skiven blokkeres eller henger seg opp, eller du avbryter arbeidet, slår du av elektroverktøyet og holder det rolig til skiven har stanset helt. Forsøk aldri å trekke den roterende kappeskiven ut av snittet, ellers kan det oppstå et tilbakeslag. Finn og fjern årsaken til blokkeringen eller opphenget av skiven. f. Ikke start elektroverktøyet igjen så lenge det benner seg i arbeidsstykket. La kappeskiven oppnå det maksimale turtallet før du fortsetter forsiktig med snittet. Ellers kan skiven henge seg opp, springe ut av arbeidsstykket eller forårsake tilbakeslag. g. Støtt plater eller store arbeidsstykker for å redusere risikoen for tilbakeslag fra en fastklemt kappeskive. Store arbeidsstykker kan bøyes av sin egen vekt. Arbeidsstykket må støttes på begge sider, både nær kappesnittet og på kanten. h. Vær spesielt forsiktig ved inndykkingssnitt i vegger eller andre uoversiktlige områder. Den inntrengende kappeskiven kan treffe på gass- eller vannledninger, elektriske ledninger eller gjenstander som kan forårsake tilbakeslag.

a. Husk på at stålbørsten mister stålbiter i løpet av vanlig bruk. Ikke overbelast ståldelene med for sterkt presstrykk. Ståldeler som slynges bort, kan lett trenge inn gjennom tynt tøy og/eller hud. b. La børster kjøre ved driftshastighet i minst ett minutt før du bruker dem. Ingen må stå foran eller på linje med børsten når du gjør dette. Løse hår eller tråder vil løsne i denne innkjøringstiden. c. Sørg for at de løsnende delene fra den roterende stålbørsten slynges vekk fra deg. Små partikler og delene før bruk av elektroverktøyet. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. f. Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjærekanter setter seg ikke så ofte fast og er lettere å føre. g. Bruk elektroverktøy, innsatsverktøy, verktøydeler osv. i henhold til disse instruksene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt, kan føre til farlige situasjoner. SERVICE a. Elektroverktøyet ditt skal alltid kun repareres av kvalisert fagpersonell og kun med originale reservedeler. Slik opprettholdes elektroverktøyets sikkerhet.

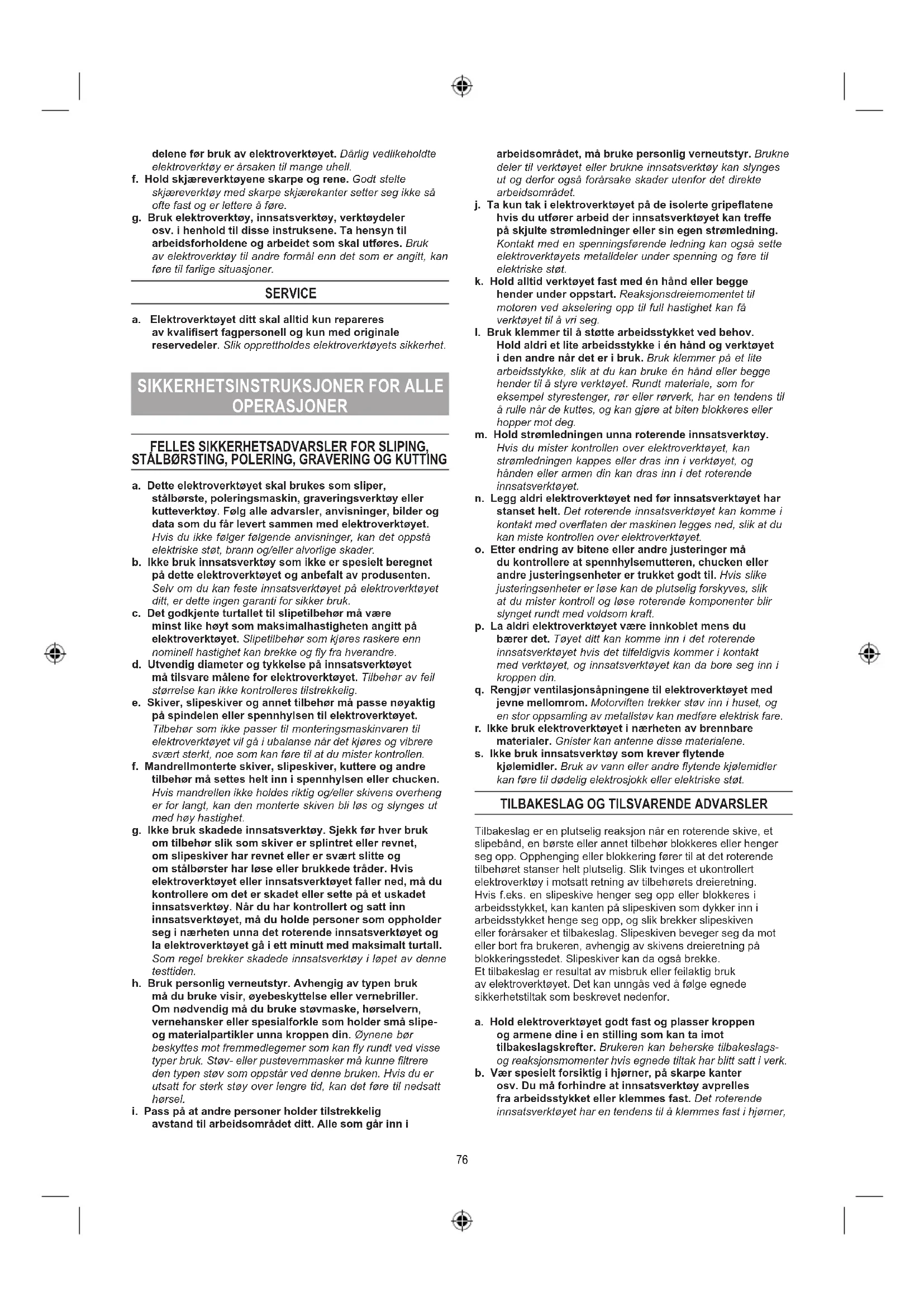

SIKKERHETSINSTRUKSJONER FOR ALLE

OPERASJONER FELLES SIKKERHETSADVARSLER FOR SLIPING, STÅLBØRSTING, POLERING, GRAVERING OG KUTTING a. Dette elektroverktøyet skal brukes som sliper, stålbørste, poleringsmaskin, graveringsverktøy eller kutteverktøy. Følg alle advarsler, anvisninger, bilder og data som du får levert sammen med elektroverktøyet. Hvis du ikke følger følgende anvisninger, kan det oppstå elektriske støt, brann og/eller alvorlige skader. b. Ikke bruk innsatsverktøy som ikke er spesielt beregnet på dette elektroverktøyet og anbefalt av produsenten. Selv om du kan feste innsatsverktøyet på elektroverktøyet ditt, er dette ingen garanti for sikker bruk. c. Det godkjente turtallet til slipetilbehør må være minst like høyt som maksimalhastigheten angitt på elektroverktøyet. Slipetilbehør som kjøres raskere enn nominell hastighet kan brekke og y fra hverandre. d. Utvendig diameter og tykkelse på innsatsverktøyet må tilsvare målene for elektroverktøyet. Tilbehør av feil størrelse kan ikke kontrolleres tilstrekkelig. e. Skiver, slipeskiver og annet tilbehør må passe nøyaktig på spindelen eller spennhylsen til elektroverktøyet. Tilbehør som ikke passer til monteringsmaskinvaren til elektroverktøyet vil gå i ubalanse når det kjøres og vibrere svært sterkt, noe som kan føre til at du mister kontrollen. f. Mandrellmonterte skiver, slipeskiver, kuttere og andre tilbehør må settes helt inn i spennhylsen eller chucken. Hvis mandrellen ikke holdes riktig og/eller skivens overheng er for langt, kan den monterte skiven bli løs og slynges ut med høy hastighet. g. Ikke bruk skadede innsatsverktøy. Sjekk før hver bruk om tilbehør slik som skiver er splintret eller revnet, om slipeskiver har revnet eller er svært slitte og om stålbørster har løse eller brukkede tråder. Hvis elektroverktøyet eller innsatsverktøyet faller ned, må du kontrollere om det er skadet eller sette på et uskadet innsatsverktøy. Når du har kontrollert og satt inn innsatsverktøyet, må du holde personer som oppholder seg i nærheten unna det roterende innsatsverktøyet og la elektroverktøyet gå i ett minutt med maksimalt turtall. Som regel brekker skadede innsatsverktøy i løpet av denne testtiden. h. Bruk personlig verneutstyr. Avhengig av typen bruk må du bruke visir, øyebeskyttelse eller vernebriller. Om nødvendig må du bruke støvmaske, hørselvern, vernehansker eller spesialforkle som holder små slipe- og materialpartikler unna kroppen din. Øynene bør beskyttes mot fremmedlegemer som kan y rundt ved visse typer bruk. Støv- eller pustevernmasker må kunne ltrere den typen støv som oppstår ved denne bruken. Hvis du er utsatt for sterk støy over lengre tid, kan det føre til nedsatt hørsel.

i. Pass på at andre personer holder tilstrekkelig

avstand til arbeidsområdet ditt. Alle som går inn i arbeidsområdet, må bruke personlig verneutstyr. Brukne deler til verktøyet eller brukne innsatsverktøy kan slynges ut og derfor også forårsake skader utenfor det direkte arbeidsområdet. j. Ta kun tak i elektroverktøyet på de isolerte gripeatene hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger eller sin egen strømledning. Kontakt med en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt. k. Hold alltid verktøyet fast med én hånd eller begge hender under oppstart. Reaksjonsdreiemomentet til motoren ved akselering opp til full hastighet kan få verktøyet til å vri seg. l. Bruk klemmer til å støtte arbeidsstykket ved behov. Hold aldri et lite arbeidsstykke i én hånd og verktøyet i den andre når det er i bruk. Bruk klemmer på et lite arbeidsstykke, slik at du kan bruke én hånd eller begge hender til å styre verktøyet. Rundt materiale, som for eksempel styrestenger, rør eller rørverk, har en tendens til å rulle når de kuttes, og kan gjøre at biten blokkeres eller hopper mot deg. m. Hold strømledningen unna roterende innsatsverktøy. Hvis du mister kontrollen over elektroverktøyet, kan strømledningen kappes eller dras inn i verktøyet, og hånden eller armen din kan dras inn i det roterende innsatsverktøyet. n. Legg aldri elektroverktøyet ned før innsatsverktøyet har stanset helt. Det roterende innsatsverktøyet kan komme i kontakt med overaten der maskinen legges ned, slik at du kan miste kontrollen over elektroverktøyet. o. Etter endring av bitene eller andre justeringer må du kontrollere at spennhylsemutteren, chucken eller andre justeringsenheter er trukket godt til. Hvis slike justeringsenheter er løse kan de plutselig forskyves, slik at du mister kontroll og løse roterende komponenter blir slynget rundt med voldsom kraft. p. La aldri elektroverktøyet være innkoblet mens du bærer det. Tøyet ditt kan komme inn i det roterende innsatsverktøyet hvis det tilfeldigvis kommer i kontakt med verktøyet, og innsatsverktøyet kan da bore seg inn i kroppen din. q. Rengjør ventilasjonsåpningene til elektroverktøyet med jevne mellomrom. Motorviften trekker støv inn i huset, og en stor oppsamling av metallstøv kan medføre elektrisk fare. r. Ikke bruk elektroverktøyet i nærheten av brennbare materialer. Gnister kan antenne disse materialene. s. Ikke bruk innsatsverktøy som krever ytende kjølemidler. Bruk av vann eller andre ytende kjølemidler kan føre til dødelig elektrosjokk eller elektriske støt.

TILBAKESLAG OG TILSVARENDE ADVARSLER

Tilbakeslag er en plutselig reaksjon når en roterende skive, et slipebånd, en børste eller annet tilbehør blokkeres eller henger seg opp. Opphenging eller blokkering fører til at det roterende tilbehøret stanser helt plutselig. Slik tvinges et ukontrollert elektroverktøy i motsatt retning av tilbehørets dreieretning. Hvis f.eks. en slipeskive henger seg opp eller blokkeres i arbeidsstykket, kan kanten på slipeskiven som dykker inn i arbeidsstykket henge seg opp, og slik brekker slipeskiven eller forårsaker et tilbakeslag. Slipeskiven beveger seg da mot eller bort fra brukeren, avhengig av skivens dreieretning på blokkeringsstedet. Slipeskiver kan da også brekke. Et tilbakeslag er resultat av misbruk eller feilaktig bruk av elektroverktøyet. Det kan unngås ved å følge egnede sikkerhetstiltak som beskrevet nedenfor. a. Hold elektroverktøyet godt fast og plasser kroppen og armene dine i en stilling som kan ta imot tilbakeslagskrefter. Brukeren kan beherske tilbakeslags- og reaksjonsmomenter hvis egnede tiltak har blitt satt i verk. b. Vær spesielt forsiktig i hjørner, på skarpe kanter osv. Du må forhindre at innsatsverktøy avprelles fra arbeidsstykket eller klemmes fast. Det roterende innsatsverktøyet har en tendens til å klemmes fast i hjørner, 76på skarpe kanter eller hvis det avprelles. Dette forårsaker kontrolltap eller tilbakeslag. c. Bruk ikke tannet sagblad. Slike innsatsverktøy fører ofte til tilbakeslag eller til at man mister kontrollen over elektroverktøyet. d. Før alltid biten inn i materialet i samme retning som kuttekanten går ut av det (samme retning som splintre blir slynget). Hvis verktøyet blir ført inn i feil retning, vil kuttekanten på biten havne utenfor arbeidsstykket og dra verktøyet mot denne innføringen. e. Ved bruk av roterende ler, kutteskiver, høyhastighetskuttere eller wolframkarbidkuttere må du alltid bruke klemmer på arbeidsstykket. Disse skivene vil henge seg opp hvis de blir skråstilt i sporet, og kan gi tilbakeslag. Når en kutteskive henger seg opp, vil den vanligvis brekke. Når roterende ler, kutteskiver, høyhastighetskuttere eller wolframkarbidkuttere henger seg opp, kan det hoppe ut av sporet og føre til at du mister kontroll over verktøyet.

SPESIELLE ADVARSLER FOR SLIPING OG KAPPING

a. Bruk kun skiver som er godkjent for dette elektroverktøyet, og kun for anbefalte bruksområder. Du må for eksempel ikke slipe med sideaten til en kutteskive. Kappeskiver er beregnet til materialfjerning med kanten på skiven. Innvirkning av krefter fra siden kan føre til at skivene brekker. b. For gjengede slipekjegler og plugger må kun uskadde hjulmandreller med en uavløst skulderens med riktig størrelse og lengde brukes. Egnede mandreller vil redusere risikoen for at deler brekker. c. Unngå blokkering av kutteskiven eller for høyt presstrykk. Ikke utfør for dype snitt. Overbelastning av skiven øker slitasjen og tendensen til fastkiling eller oppheng i kuttet, og dermed også muligheten for tilbakeslag eller brudd. d. Ikke plasser hånden i området foran og bak den roterende skiven. Hvis skiven beveger seg bort fra hånden din i arbeidsstykket, kan elektroverktøyet med den roterende skiven ved tilbakeslag slynges direkte mot kroppen din. e. Hvis skiven blokkeres eller henger seg opp, eller du avbryter arbeidet, slår du av elektroverktøyet og holder det rolig til skiven har stanset helt. Forsøk aldri å trekke den roterende kappeskiven ut av snittet, ellers kan det oppstå et tilbakeslag. Finn og fjern årsaken til blokkeringen eller opphenget av skiven. f. Ikke start elektroverktøyet igjen så lenge det benner seg i arbeidsstykket. La kappeskiven oppnå det maksimale turtallet før du fortsetter forsiktig med snittet. Ellers kan skiven henge seg opp, springe ut av arbeidsstykket eller forårsake tilbakeslag. g. Støtt plater eller store arbeidsstykker for å redusere risikoen for tilbakeslag fra en fastklemt kappeskive. Store arbeidsstykker kan bøyes av sin egen vekt. Arbeidsstykket må støttes på begge sider, både nær kappesnittet og på kanten. h. Vær spesielt forsiktig ved inndykkingssnitt i vegger eller andre uoversiktlige områder. Den inntrengende kappeskiven kan treffe på gass- eller vannledninger, elektriske ledninger eller gjenstander som kan forårsake tilbakeslag.

a. Husk på at stålbørsten mister stålbiter i løpet av vanlig bruk. Ikke overbelast ståldelene med for sterkt presstrykk. Ståldeler som slynges bort, kan lett trenge inn gjennom tynt tøy og/eller hud. b. La børster kjøre ved driftshastighet i minst ett minutt før du bruker dem. Ingen må stå foran eller på linje med børsten når du gjør dette. Løse hår eller tråder vil løsne i denne innkjøringstiden. c. Sørg for at de løsnende delene fra den roterende stålbørsten slynges vekk fra deg. Små partikler og trådfragmenter kan løsne med stor hastighet ved bruk av disse børstene, og disse kan sette seg fast i huden. d. Ikke overskrid 15 000 OPM ved bruk av stålbørste.

KREFTFREMKALLENDE). BRUK EN STØVMASKE SAMT ET STØV-/SPONAVSUG, HVIS DETTE KAN KOBLES TIL. MILJØ AVHENDING Elektroverktøy, innsatsverktøy og emballasje må leveres inn til miljøvennlig gjenvinning.

Ikke kast elektroverktøy i vanlig søppel! Jf. det europeiske direktivet 2012/19/EF vedr. gamle elektriske og elektroniske-apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering. SPESIFIKASJONER GENERELLE SPESIFIKASJONER

Nominell effekt (W) 130 175 200Nominell spenning 230 V, 50 Hz230-240 V, 50-60 Hz220-240 V, 50-60 HzSpennhylsekapasitet 0,8 mm, 1,6 mm, 2,4 mm, 3,2 mmNominell hastighet (n) 33 000 o/min 35 000 o/min 35 000 o/minMaksimal diameter på tilbehør38,1 mmKlasse II- konstruksjonDobbeltisolerte konstruksjonsverktøy SKJØTELEDNINGER Bruk skjøteledninger som er helt rullet ut med en kapasitet på 5 A. MOTORSPESIFIKASJONER Kun 3000 Dette multiverktøyet bruker en variabel høyhastighetsmotor. Den er konstruert for drift med 230 V, 50 Hz. Du må alltid kontrollere at forsyningsspenningen er den samme som spenningen som angis på verktøyets typeskilt. MONTERING KOBLE ALLTID MULTIVERKTØYET FRA STRØM FØR BYTTE AV TILBEHØR, SPENNHYLSER ELLER VEDLIKEHOLD AV VERKTØYET. arbeidsområdet, må bruke personlig verneutstyr. Brukne deler til verktøyet eller brukne innsatsverktøy kan slynges ut og derfor også forårsake skader utenfor det direkte arbeidsområdet. j. Ta kun tak i elektroverktøyet på de isolerte gripeatene hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger eller sin egen strømledning. Kontakt med en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt. k. Hold alltid verktøyet fast med én hånd eller begge hender under oppstart. Reaksjonsdreiemomentet til motoren ved akselering opp til full hastighet kan få verktøyet til å vri seg. l. Bruk klemmer til å støtte arbeidsstykket ved behov. Hold aldri et lite arbeidsstykke i én hånd og verktøyet i den andre når det er i bruk. Bruk klemmer på et lite arbeidsstykke, slik at du kan bruke én hånd eller begge hender til å styre verktøyet. Rundt materiale, som for eksempel styrestenger, rør eller rørverk, har en tendens til å rulle når de kuttes, og kan gjøre at biten blokkeres eller hopper mot deg. m. Hold strømledningen unna roterende innsatsverktøy. Hvis du mister kontrollen over elektroverktøyet, kan strømledningen kappes eller dras inn i verktøyet, og hånden eller armen din kan dras inn i det roterende innsatsverktøyet. n. Legg aldri elektroverktøyet ned før innsatsverktøyet har stanset helt. Det roterende innsatsverktøyet kan komme i kontakt med overaten der maskinen legges ned, slik at du kan miste kontrollen over elektroverktøyet. o. Etter endring av bitene eller andre justeringer må du kontrollere at spennhylsemutteren, chucken eller andre justeringsenheter er trukket godt til. Hvis slike justeringsenheter er løse kan de plutselig forskyves, slik at du mister kontroll og løse roterende komponenter blir slynget rundt med voldsom kraft. p. La aldri elektroverktøyet være innkoblet mens du bærer det. Tøyet ditt kan komme inn i det roterende innsatsverktøyet hvis det tilfeldigvis kommer i kontakt med verktøyet, og innsatsverktøyet kan da bore seg inn i kroppen din. q. Rengjør ventilasjonsåpningene til elektroverktøyet med jevne mellomrom. Motorviften trekker støv inn i huset, og en stor oppsamling av metallstøv kan medføre elektrisk fare. r. Ikke bruk elektroverktøyet i nærheten av brennbare materialer. Gnister kan antenne disse materialene. s. Ikke bruk innsatsverktøy som krever ytende kjølemidler. Bruk av vann eller andre ytende kjølemidler kan føre til dødelig elektrosjokk eller elektriske støt.

TILBAKESLAG OG TILSVARENDE ADVARSLER

Tilbakeslag er en plutselig reaksjon når en roterende skive, et slipebånd, en børste eller annet tilbehør blokkeres eller henger seg opp. Opphenging eller blokkering fører til at det roterende tilbehøret stanser helt plutselig. Slik tvinges et ukontrollert elektroverktøy i motsatt retning av tilbehørets dreieretning. Hvis f.eks. en slipeskive henger seg opp eller blokkeres i arbeidsstykket, kan kanten på slipeskiven som dykker inn i arbeidsstykket henge seg opp, og slik brekker slipeskiven eller forårsaker et tilbakeslag. Slipeskiven beveger seg da mot eller bort fra brukeren, avhengig av skivens dreieretning på blokkeringsstedet. Slipeskiver kan da også brekke. Et tilbakeslag er resultat av misbruk eller feilaktig bruk av elektroverktøyet. Det kan unngås ved å følge egnede sikkerhetstiltak som beskrevet nedenfor. a. Hold elektroverktøyet godt fast og plasser kroppen og armene dine i en stilling som kan ta imot tilbakeslagskrefter. Brukeren kan beherske tilbakeslags- og reaksjonsmomenter hvis egnede tiltak har blitt satt i verk. b. Vær spesielt forsiktig i hjørner, på skarpe kanter osv. Du må forhindre at innsatsverktøy avprelles fra arbeidsstykket eller klemmes fast. Det roterende innsatsverktøyet har en tendens til å klemmes fast i hjørner, 77trykk først på spindellåsknappen og drei skaftet med hånden helt til låsen aktiveres og skaftet ikke kan dreies mer.

ROTERENDE VERKTØYET ER I BRUK. Bruk skrunøkkelen eller EZ Twist -topphetten mens spindellåsknappen er aktivert for å løsne chucken og åpne kjevene. Fjern tilbehøret fra chucken. Om nødvendig, løsne chucken slik at det nye tilbehøret passer mellom kjevene. Sett det nye tilbehøret langt nok inn i chucken slik at det er omtrent 6 mm mellom enden av chucken og begynnelsen av den arbeidende delen av tilbehøret (borstenger, slipepapir, graveringsbit etc.). Stram chucken med EZ Twist -topphetten eller skrunøkkelen mens spindellåsknappen er aktivert for å feste tilbehøret. Nyttige tips for når du bruker Dremel chuck

• Dremel chucken og spennhylsen og spennhylsemuttersystemet kan byttes på dette verktøyet. Mens chucken gir deg den beste opplevelsen for bytting av tilbehør, så gir spennhylsen og spennhylsemutteren en mer nøyaktig løsning for holding av tilbehør, spesielt ved tunge sidebelastninger. Hvis du bruker det roterende verktøyet for fresing, kutting av tungt treverk eller metall, tunge slipejobber eller utskjæring, vil du antageligvis ha en bedre brukeropplevelse med spennhylsen og spennhylsemutteren.

• Det er viktig at Dremel chucken sitter godt fast slik at tilbehøret ikke løsner under bruk. Hvis tilbehøret glir i chucken, bruk EZ Twist -topphetten eller skrunøkkelen som følger med for å stramme chucken rundt biten. Hvis det fortsetter å gli, bruk da heller spennhylsen og spennhylsemutteren.

• Kjevene på chucken kan forskyves hvis den mistes i bakken, lirkes mot noe eller fylles med støv, noe som kan resultere i at tilbehøret ikke lenger virker som det skal. Dette kalles ofte «run-out». Følg følgende prosedyre for å tilbakestille kjevene:

1. Fjern tilbehøret fra chucken.

2. Rengjør chucken om nødvendig med trykkluft.

3. Trykk på spindellåsknappen og stram chucken inntil kjevene

forlenges til den ytre overaten av chucken, omtrent 3,2 mm.

4. Trykk enden av chucken godt mot en hard, at overate for

å sikre at kjevene benner seg aksialt.

5. Fortsett med å stramme chucken for hånd inntil kjevene er

out». Gjenta prosedyren hvis det er en synlig «run-out».

1. Trykk på spindellåsknappen og vri skaftet for hånd inntil den

smekker på plass. Ikke koble inn spindellåsknappen mens multiverktøyet er i bruk.

2. Hold spindellåsknappen inne og løsne (ikke ta ut)

spennhylsemutteren. Bruk spennhylsenøkkelen om nødvendig.

3. Sett biten eller tilbehørsskaftet helt inn i spennhylsen.

4. Når spindellåsknappen er koblet inn, kan du stramme

spennhylsen med ngrene til spennhylsen griper tak i skaftet på tilbehøret. GENERELT Multiverktøyet fra Dremel er et presisjonsverktøy av høy kvalitet som kan brukes til å utføre detaljerte presisjonsoppgaver. Det brede spekteret av Dremel-innsatsverktøy og -forsatser gjør det mulig å utføre et stort antall oppgaver. Dette omfatter sliping, utskjæring og gravering samt fresing, kutting, rengjøring og polering. Kun 4300 Lyset til dette elektroverktøyet brukes til å belyse selve arbeidsområdet, og er ikke egnet som rombelysning i boliger. BILDE: 2-4 A. Spennhylsemutter B. Spennhylse C. Verktøykappe eller EZ Twist™ innebygd skiftenøkkel/ topphette D. Spindellåsknapp E. På/av-bryter F. Oppheng G. Strømledning H. Børstedeksel

I. Ventilasjonsåpninger

VERKTØYET FRA STRØMMEN FØR BYTTE AV TILBEHØR, SPENNHYLSER ELLER VEDLIKEHOLD AV VERKTØYET. BILDE 18 A. På/av-bryter B. Glidebryter C. Skrue D. Lysmodul E. Batterirom F. Batterier Lysmodul Lysmodulen som følger med ditt verktøy gir deg bedre synlighet når du arbeider på et prosjekt. Den bruker to utskiftbare CR1025-batterier (inkludert) som gir strøm til LED-lyset. Den kan også roteres rundt til forsiden av verktøyet avhengig av dine behov. Forhåndsoppsett Når du tar i bruk lyset for første gang, må du først fjerne batteriiken fra batterirommet. Dra denne iken ut og kontroller at lyset virker ved å bruke bryteren på toppen. Hvis lyset ikke virker, bruk en liten skruetrekker for å kontrollere at batteriene er satt i riktig og at iken har blitt fjernet helt. Bytte batterier

ADVARSEL FARE FOR KJEMISK FORBRENNING. OPPBEVAR BATTERIENE UTILGJENGELIGE FOR BARN. Dette produktet inneholder et mynt-/knappcellebatteri. Hvis et nytt eller brukt mynt-/knappcellebatteri svelges eller kommer inn i kroppen, kan dette forårsake alvorlige indre brannskader på kun to timer og medføre død. Sørg alltid for at batterirommet er lukket. Ikke bruk produktet hvis du ikke kan lukke igjen batterirommet ordentlig. Hvis en slik situasjon skulle oppstå, fjern batteriene og oppbevar disse utilgjengelige for barn. Ved svelging eller inntak av batterier eller mistanke om dette, søk medisinsk hjelp umiddelbart. For å bytte ut batteriene til lysmodulen, må du først skru av topphetten for å fjerne lysmodulen. Så snart du har fjernet lysmodulen, bruk en liten skruetrekker for å løsne skruen på batterirommet. Ikke trekk ut skruen helt! Fjern batterihuset fra undersiden av modulen. Skyv de gamle batteriene ut og sett i nye , men sørg for at du setter dem i riktig. Etter at du har satt i de nye batteriene, erstatt batterihuset og skru fast skruene. Når du monterer alt på plass igjen, sørg for at både bryteren og glidebryteren står i samme PÅ- (I) eller AV-posisjon (O). På denne måten vil bryteren matche «gaffelen» til glidebryteren. Installasjon og bruk For å installere lysmodulen på verktøyet, begynn med å skru av topphetten på enden av verktøyet. Skyv lysmodulen på enden av verktøyet med lyset pekende fremover. Skru fast topphetten på enden av verktøyet for å presse lysmodulringen på plass (BILDE 18). Lysmodulen virker kun med den nye topphette- modellen som fulgte med verktøyet. Forskjellen mellom den gamle (A) og nye topphetten (B) vises på BILDE 19. Avhengig av hvordan du bruker det roterende verktøyet, vil du merke at lysmodulen enten er i veien eller at du ønsker å bruke belysningen på en annen måte. For å sette lysmodulen i en annen posisjon, løsne topphetten, roter lysmodulen til ønsket posisjon og skru deretter topphetten på plass igjen. SPENNHYLSER Dremel-tilbehør til multiverktøyet leveres med ulike skaftstørrelser. Det nnes re spennhylsestørrelser til de ulike skaftstørrelsene. Spennhylsestørrelsene kan identiseres ved hjelp av ringene på baksiden av spennhylsen. BILDE 5 A. Spennhylsemutter N. 3,2 mm spennhylse uten ring (480) O. 2,4 mm spennhylse med tre ringer (481) P. 1,6 mm spennhylse med to ringer (482) Q. 0,8 mm spennhylse med én ring (483) R. Identiseringsringer MERK: Noen multiverktøysett inneholder ikke alle re spennhylsestørrelsene. Spennhylser kan kjøpes separat. Bruk alltid en spennhylse som samsvarer med akselstørrelsen på det tilbehøret du planlegger å bruke. Tving aldri et skaft med større diameter ned i en mindre spennhylse. BYTTE SPENNHYLSER BILDE 10 A. Spennhylsemutter C. Verktøykappe (EZ Twist™) D. Spindellåsknapp K. Spennhylsenøkkel S. Løsne T. Stramme

1. Trykk på spindellåsknappen, hold skaftet inne og vri

for hånd inntil den smekker på plass. Ikke koble inn spindellåsknappen mens multiverktøyet er i bruk.

2. Hold spindellåsknappen inne, løsne og ta ut

spennhylsemutteren. Bruk spennhylsenøkkelen om nødvendig.

3. Ta ut spennhylsen ved å trekke den løs fra skaftet.

4. Sett en spennhylse i riktig størrelse helt inn i skaftet og

trekk til spennhylsemutteren med ngrene. Ikke trekk mutteren helt til hvis det ikke er montert bits eller tilbehør. DREMEL CHUCK BILDE 20 D. Spindellåsknapp O. Dremel chuck Med Dremel chuck kan du raskt og enkelt bytte tilbehør på Dremels roterende verktøy uten å måtte bytte spennhylser. Kan brukes med tilbehørsskaft på 0,8 mm - 3,2 mm. For å løsne, 78trykk først på spindellåsknappen og drei skaftet med hånden helt til låsen aktiveres og skaftet ikke kan dreies mer.

ROTERENDE VERKTØYET ER I BRUK. Bruk skrunøkkelen eller EZ Twist -topphetten mens spindellåsknappen er aktivert for å løsne chucken og åpne kjevene. Fjern tilbehøret fra chucken. Om nødvendig, løsne chucken slik at det nye tilbehøret passer mellom kjevene. Sett det nye tilbehøret langt nok inn i chucken slik at det er omtrent 6 mm mellom enden av chucken og begynnelsen av den arbeidende delen av tilbehøret (borstenger, slipepapir, graveringsbit etc.). Stram chucken med EZ Twist -topphetten eller skrunøkkelen mens spindellåsknappen er aktivert for å feste tilbehøret. Nyttige tips for når du bruker Dremel chuck

• Dremel chucken og spennhylsen og spennhylsemuttersystemet kan byttes på dette verktøyet. Mens chucken gir deg den beste opplevelsen for bytting av tilbehør, så gir spennhylsen og spennhylsemutteren en mer nøyaktig løsning for holding av tilbehør, spesielt ved tunge sidebelastninger. Hvis du bruker det roterende verktøyet for fresing, kutting av tungt treverk eller metall, tunge slipejobber eller utskjæring, vil du antageligvis ha en bedre brukeropplevelse med spennhylsen og spennhylsemutteren.

• Det er viktig at Dremel chucken sitter godt fast slik at tilbehøret ikke løsner under bruk. Hvis tilbehøret glir i chucken, bruk EZ Twist -topphetten eller skrunøkkelen som følger med for å stramme chucken rundt biten. Hvis det fortsetter å gli, bruk da heller spennhylsen og spennhylsemutteren.

• Kjevene på chucken kan forskyves hvis den mistes i bakken, lirkes mot noe eller fylles med støv, noe som kan resultere i at tilbehøret ikke lenger virker som det skal. Dette kalles ofte «run-out». Følg følgende prosedyre for å tilbakestille kjevene:

1. Fjern tilbehøret fra chucken.

2. Rengjør chucken om nødvendig med trykkluft.

3. Trykk på spindellåsknappen og stram chucken inntil kjevene

forlenges til den ytre overaten av chucken, omtrent 3,2 mm.

4. Trykk enden av chucken godt mot en hard, at overate for

å sikre at kjevene benner seg aksialt.

5. Fortsett med å stramme chucken for hånd inntil kjevene er

out». Gjenta prosedyren hvis det er en synlig «run-out».

1. Trykk på spindellåsknappen og vri skaftet for hånd inntil den

smekker på plass. Ikke koble inn spindellåsknappen mens multiverktøyet er i bruk.

2. Hold spindellåsknappen inne og løsne (ikke ta ut)

spennhylsemutteren. Bruk spennhylsenøkkelen om nødvendig.

3. Sett biten eller tilbehørsskaftet helt inn i spennhylsen.

4. Når spindellåsknappen er koblet inn, kan du stramme

spennhylsen med ngrene til spennhylsen griper tak i skaftet på tilbehøret. Vær forsiktig når du håndterer eller legger bort tilbehør for å unngå at du skader overater. MERK: Sørg for å lese instruksjonene som følger med Dremel- tilbehøret. Her nner du mer informasjon om bruken. Bruk bare tilbehør med høy ytelse som er testet av Dremel.

EZ TWIST™ INNEBYGD SKIFTENØKKEL/TOPPHETTE

BILDE 10 C. EZ Twist™ innebygd skiftenøkkel/topphette Denne topphetten har en innebygd skiftenøkkel slik at du kan løsne og stramme spennhylsemutteren uten å bruke den standard spennhylsenøkkelen.

1. Skru topphetten av verktøyet, og plasser stålinnlegget på

klokken for å løsne spennhylsemutteren. Ikke koble inn spindellåsknappen mens multiverktøyet er i bruk.

3. Sett biten eller tilbehørsskaftet helt inn i spennhylsen.

4. Mens spindellåsen er aktivert, vrir du toppdekselet med

klokken for å stramme spennhylsemutteren.

5. Skru toppdekselet tilbake til den opprinnelige stillingen.

MERK: Sørg for å lese instruksjonene som følger med Dremel-tilbehøret. Her nner du mer informasjon om bruken. Bruk bare tilbehør med høy ytelse som er testet av Dremel.

AVBALANSERT TILBEHØR

For presisjonsarbeid er det viktig at alt tilbehør har god balanse (det samme som for dekkene på bilen din). For å sentrere eller avbalansere tilbehør, løsne chuckbolten og drei tilbehøret eller chucken 1/4 omdreining. Trekk chucken til igjen og kjør rotasjonsverktøyet. Du bør kunne merke på lyden og på følelsen hvorvidt tilbehøret er i balanse. Fortsett justeringen på denne måten til best mulig balanse er oppnådd.

Dremel kan utstyres med ulike typer tilbehør som utvider funksjonaliteten. MERK Dette settet inneholder ikke alle typer tilbehør nevnt nedenfor. Bruk kun høytytende tilbehør som er testet av Dremel! Du kan bestille tilbehør gjennom Dremel-servicesenteret, eller gå til www.dremel.com for å kontrollere tilbehørskompatibilitet.

1. Bruk Fleksibel aksling (225) for nøyaktig, detaljert arbeid

eller på steder som er vanskelige å komme til. SE SIDE 7. MERK La en ny Flexshaft kjøre med høy hastighet på multiverktøyet i vertikal stilling i to minutter for å oppnå optimal ytelse.

2. Bruk Dremels formeplattform (576) til å slipe og pusse med

perfekte 90- og 45-graders vinkler. SE SIDE 8.

3. Bruk Dremels detaljtegnergrep (577) til å få enda bedre

kontroll over multiverktøyet. SE SIDE 8.

4. Bruk erbrukskuttesett (565/566) for kontrollert kutting av

ere typer materialer. SE SIDE 9.

5. Bruk fugefjerningssett for vegg og gulv (568) til å fjerne

fuger mellom vegg- og gulviser. SE SIDE 10.

6. Bruk rett- og sirkelfres (678) til å lage perfekte hull og rette

7. Bruk vinkelforsats (575) for bruk av tilbehør i riktig vinkel for

steder som er vanskelige å komme til. SE SIDE 12.

8. Bruk Comfort Guard-forsatsen (550) til å beskytte deg mot

støv og gnister. SE SIDE 13. medisinsk hjelp umiddelbart. For å bytte ut batteriene til lysmodulen, må du først skru av topphetten for å fjerne lysmodulen. Så snart du har fjernet lysmodulen, bruk en liten skruetrekker for å løsne skruen på batterirommet. Ikke trekk ut skruen helt! Fjern batterihuset fra undersiden av modulen. Skyv de gamle batteriene ut og sett i nye , men sørg for at du setter dem i riktig. Etter at du har satt i de nye batteriene, erstatt batterihuset og skru fast skruene. Når du monterer alt på plass igjen, sørg for at både bryteren og glidebryteren står i samme PÅ- (I) eller AV-posisjon (O). På denne måten vil bryteren matche «gaffelen» til glidebryteren. Installasjon og bruk For å installere lysmodulen på verktøyet, begynn med å skru av topphetten på enden av verktøyet. Skyv lysmodulen på enden av verktøyet med lyset pekende fremover. Skru fast topphetten på enden av verktøyet for å presse lysmodulringen på plass (BILDE 18). Lysmodulen virker kun med den nye topphette- modellen som fulgte med verktøyet. Forskjellen mellom den gamle (A) og nye topphetten (B) vises på BILDE 19. Avhengig av hvordan du bruker det roterende verktøyet, vil du merke at lysmodulen enten er i veien eller at du ønsker å bruke belysningen på en annen måte. For å sette lysmodulen i en annen posisjon, løsne topphetten, roter lysmodulen til ønsket posisjon og skru deretter topphetten på plass igjen. SPENNHYLSER Dremel-tilbehør til multiverktøyet leveres med ulike skaftstørrelser. Det nnes re spennhylsestørrelser til de ulike skaftstørrelsene. Spennhylsestørrelsene kan identiseres ved hjelp av ringene på baksiden av spennhylsen. BILDE 5 A. Spennhylsemutter N. 3,2 mm spennhylse uten ring (480) O. 2,4 mm spennhylse med tre ringer (481) P. 1,6 mm spennhylse med to ringer (482) Q. 0,8 mm spennhylse med én ring (483) R. Identiseringsringer MERK: Noen multiverktøysett inneholder ikke alle re spennhylsestørrelsene. Spennhylser kan kjøpes separat. Bruk alltid en spennhylse som samsvarer med akselstørrelsen på det tilbehøret du planlegger å bruke. Tving aldri et skaft med større diameter ned i en mindre spennhylse. BYTTE SPENNHYLSER BILDE 10 A. Spennhylsemutter C. Verktøykappe (EZ Twist™) D. Spindellåsknapp K. Spennhylsenøkkel S. Løsne T. Stramme

1. Trykk på spindellåsknappen, hold skaftet inne og vri

for hånd inntil den smekker på plass. Ikke koble inn spindellåsknappen mens multiverktøyet er i bruk.

2. Hold spindellåsknappen inne, løsne og ta ut

spennhylsemutteren. Bruk spennhylsenøkkelen om nødvendig.

3. Ta ut spennhylsen ved å trekke den løs fra skaftet.

4. Sett en spennhylse i riktig størrelse helt inn i skaftet og

trekk til spennhylsemutteren med ngrene. Ikke trekk mutteren helt til hvis det ikke er montert bits eller tilbehør. DREMEL CHUCK BILDE 20 D. Spindellåsknapp O. Dremel chuck Med Dremel chuck kan du raskt og enkelt bytte tilbehør på Dremels roterende verktøy uten å måtte bytte spennhylser. Kan brukes med tilbehørsskaft på 0,8 mm - 3,2 mm. For å løsne, 79eller annet egnet smøremiddel på fresen for å hindre at materialet som kuttes, setter seg fast i tennene på fresen. MERK: Økt press mot verktøyet er ikke riktig mottiltak hvis det ikke yter som forventet. Prøv et annet tilbehør eller hastighetsinnstilling for å oppnå ønsket resultat.

1. Rengjør ventilasjonsåpningene, bryteren og verktøyets

spaker med tørr trykkluft.

2. Rengjør bruksområdet på verktøyet med en fuktig klut.

Gjelder ikke for 4000 Du oppnår maksimal effektivitet for motoren ved å undersøke børstene mht. slitasje hver 40.–50. time. Undersøk også børstene hvis multiverktøyet ikke fungerer som det skal, mister kraften eller lager uvanlig støy.

1. Trekk ut kontakten og legg verktøyet på en ren overate.

2. Ta av de to børstedekslene ved bruk av verktøyets

BRUK Det første trinnet ved bruk av multiverktøyet er å bli kjent med det. Hold det i hånden og bli kjent med vekten og balansen. Kjenn på tappen på dekselet. Denne tappen gjør det mulig å holde verktøyet, på samme måte som du holder en blyant eller penn. Hold alltid verktøyet på sikker avstand fra ansiktet. Tilbehør kan skades ved bruk, og kan sprette ut når hastigheten øker. Når du holder verktøyet, må du ikke dekke til ventilasjonsåpningene med hånden. Hvis ventilasjonsåpningene blokkeres, kan motoren bli overopphetet. VIKTIG! Prøv deg gjerne på et stykke skrapmateriale slik at du kan se hvordan verktøyet fungerer i praksis. Husk at multiverktøyet yter best hvis du lar hastigheten, sammen med riktig Dremel-innsatsverktøy og -forsats, gjøre arbeidet for deg. Unngå å øve press mot verktøyet under bruk. Senk isteden det roterende tilbehøret forsiktig ned mot arbeidsaten og la det komme i kontakt med punktet hvor det skal starte. Konsentrer deg om å føre verktøyet over arbeidsstykket med svært liten kraft. La innsatsverktøyet gjøre jobben. Det er vanligvis bedre å gå ere ganger over området med verktøyet enn å gjennomføre hele oppgaven i én enkelt operasjon. Å arbeide med lett hånd gir best kontroll og reduserer risikoen for feil.

Når du jobber med detaljer, oppnår du best kontroll ved å holde verktøyet som en blyant mellom tommel og pekenger. BILDE 12. «Golf»-grepet brukes til tyngre operasjoner som sliping eller kutting. BILDE 13. DRIFTSHASTIGHETER For å velge riktig hastighet for hver jobb, prøv deg frem på et prøve-materialstykke.

• Ikke overskrid 15.000 OPM når du bruker stålbørster. ** Innstilling for stålbørste. Bruk diagrammet med hastighetsinnstillinger på side 14-15 som hjelpemiddel når du skal bestemme riktig hastighet for materialet du arbeider med, og hvilket tilbehør du skal bruke. De este jobber kan utføres med verktøyet i høyeste stilling. Imidlertid kan visse materialer (noen plast- og metallsorter) bli skadet av varmen som utvikles på grunn av den høye hastigheten. Disse må bearbeides ved lavere hastigheter. Drift på lav hastighet (15.000 o/min eller mindre) er vanligvis best for polering ved hjelp av ltpoleringstilbehør. Ved bruk av alle typer børster kreves det lavere hastigheter for å unngå at trådene løsner fra holderen. La ytelsen til verktøyet utføre arbeidet for deg når du bruker lavere hastighetsinnstillinger. Høyere hastigheter er bedre for hardt treverk, metall og glass samt for boring, utskjæring, kutting, fresing, forming og kutting av dørfalser og brystpanel i treverk. Noen retningslinjer mht. verktøyhastighet:

• Plast og andre materialer som smelter ved lave temperaturer, må kuttes ved lav hastighet.

• Polering, pussing og rengjøring med stålbørste må utføres ved hastigheter under 15 000 o/min for å hindre skader på børsten og materialet.

• Treverk må kuttes ved høy hastighet.

• Jern eller stål må kuttes ved høy hastighet.

• Hvis det begynner å vibrere i en høyhastighetsfres av stål, betyr det vanligvis at den har for lav hastighet.

• Aluminium, kobberlegeringer, blylegeringer, sinklegeringer og tinn kan kuttes ved ulike hastigheter, avhengig av hva slags type kutting som skal utføres. Bruk paran (ikke vann) 80eller annet egnet smøremiddel på fresen for å hindre at materialet som kuttes, setter seg fast i tennene på fresen. MERK: Økt press mot verktøyet er ikke riktig mottiltak hvis det ikke yter som forventet. Prøv et annet tilbehør eller hastighetsinnstilling for å oppnå ønsket resultat.

1. Rengjør ventilasjonsåpningene, bryteren og verktøyets

spaker med tørr trykkluft.

2. Rengjør bruksområdet på verktøyet med en fuktig klut.

Gjelder ikke for 4000 Du oppnår maksimal effektivitet for motoren ved å undersøke børstene mht. slitasje hver 40.–50. time. Undersøk også børstene hvis multiverktøyet ikke fungerer som det skal, mister kraften eller lager uvanlig støy.

1. Trekk ut kontakten og legg verktøyet på en ren overate.

2. Ta av de to børstedekslene ved bruk av verktøyets

skrunøkkel som en skrutrekker. BILDE 14 (3000), BILDE 16 (4300).

3. Ta de to børstene av verktøyet ved å trekke i fjærene som

er festet til den. BILDE 15 (3000), BILDE 17 (4300).

4. Undersøk begge børstene. Hvis en børste er mindre enn

3 mm lang og/eller overaten på børsten er ujevn eller har små fordypninger, må den skiftes ut. a. Ta fjæren av børsten. b. Kast den gamle børsten, og sett fjæren på en ny. MERK Hvis en av børstene er slitt, må du skifte ut begge slik at du får bedre ytelse ut av verktøyet.

5. Plasser kullbørsten og fjæren tilbake i verktøyet. Den kan

bare plasseres på én måte i verktøyet.

6. Fest børstedekslene på verktøyet igjen ved å vri dekslene

med klokken. Trekk til ved hjelp av skrunøkkelen, men ikke trekk til for mye!

7. Se Førstegangsbruk for å begynne å bruke verktøyet igjen.

Støy/vibrasjon 3000 4000 4300 Lydtrykknivå dB (A) 77,1 78,0 74,4Lydkraftnivå dB (a) (standardavvik 3dB) 88,1 89,0 85,4Vibrasjon m/s (triax vektorsum) 12,8 11,4 9,03Usikkerhet K m/s 1,5 1,5 1,5 MERK Den erklærte totalverdien for vibrasjon er målt i henhold til en standard testmetode og kan brukes til å sammenligne et verktøy med et annet. Den kan også brukes til innledende eksponeringsvurdering.

• Ikke overskrid 15.000 OPM når du bruker stålbørster. ** Innstilling for stålbørste. Bruk diagrammet med hastighetsinnstillinger på side 14-15 som hjelpemiddel når du skal bestemme riktig hastighet for materialet du arbeider med, og hvilket tilbehør du skal bruke. De este jobber kan utføres med verktøyet i høyeste stilling. Imidlertid kan visse materialer (noen plast- og metallsorter) bli skadet av varmen som utvikles på grunn av den høye hastigheten. Disse må bearbeides ved lavere hastigheter. Drift på lav hastighet (15.000 o/min eller mindre) er vanligvis best for polering ved hjelp av ltpoleringstilbehør. Ved bruk av alle typer børster kreves det lavere hastigheter for å unngå at trådene løsner fra holderen. La ytelsen til verktøyet utføre arbeidet for deg når du bruker lavere hastighetsinnstillinger. Høyere hastigheter er bedre for hardt treverk, metall og glass samt for boring, utskjæring, kutting, fresing, forming og kutting av dørfalser og brystpanel i treverk. Noen retningslinjer mht. verktøyhastighet:

• Plast og andre materialer som smelter ved lave temperaturer, må kuttes ved lav hastighet.

• Polering, pussing og rengjøring med stålbørste må utføres ved hastigheter under 15 000 o/min for å hindre skader på børsten og materialet.

• Treverk må kuttes ved høy hastighet.

• Jern eller stål må kuttes ved høy hastighet.

• Hvis det begynner å vibrere i en høyhastighetsfres av stål, betyr det vanligvis at den har for lav hastighet.
