Produkttype	Kikkertsikte
Merke	Leica
Modell	ERi 2.5-10x42
Forstørrelse	2,5x – 10x
Objektivdiameter	42 mm
Utgangspupille	14,9 – 4,2 mm
Synsfelt (ved 100 m)	3,9 – 14,5 m
Parallakse	100 m
Dioptrikompensasjon	-4 til +3 dpt
Justeringsklikk	1 cm ved 100 m
Diameter på midtrør	30 mm
Filtergjenger (objektivside)	M46 x 0,75 mm
Vanntetthet	Inntil 4 m
Retikkelbelysning	Lyspunkt, 9 lysstyrkenivåer, automatisk stopp ved ±70°
Husmateriale	Høystyrke aluminium
Lengde	325 mm
Vekt (uten/med skinne)	480 g / 520 g
Strømforsyning	Batteri (type ikke spesifisert)
Antirefleksbelegg	Aqua Dura™
Transmisjonsfaktor	TD/TN ≥ 90%
Avstand utgangspupille	100 mm

Ofte stilte spørsmål - ERi 2 510x42 LEICA

Hvordan setter jeg inn batteriet i Leica ERi 2.5-10x42 kikkertsiktet?

Fjern hetten på batterirommet som er plassert på huset, sett inn batteriet med riktig polaritet, og skru på hetten igjen. Se skjemaet i bruksanvisningen for nøyaktig plassering.

Hvordan justerer jeg dioptrikompensasjonen?

Plasser siktet foran øyet og drei okularmutteren (1a) på okularet (1) til retiklet er helt skarpt. For en nøyaktig justering, rett siktet mot en lys bakgrunn, drei mutteren helt til høyre (minustegn), og drei deretter tilbake mot plusstegnet til det blir skarpt.

Hvordan justerer jeg høyde og side (treffpunkt)?

Skru av beskyttelseshetten (5.a/6.a). Drei på justeringshjulet (5.b/6.b) mot klokken for å korrigere nedover eller til venstre, og med klokken for å korrigere oppover eller til høyre. Ett klikk tilsvarer 1 cm ved 100 m.

Hvordan nullstiller jeg tårnskalaene?

Etter å ha justert høyde/side, løsne festeskruen med en PH 00 stjerneskrutrekker mens du holder hjulet. Drei skalaen (5c/6c) for å plassere null mot indekspunktet (5d/6d), og stram skruen igjen.

Hvordan endrer jeg forstørrelsen?

Drei på justeringsringen 4: mot høyre for å redusere forstørrelsen, mot venstre for å øke den. Merket (4.a) gjør det enklere å orientere seg i mørket.

Hvordan slår jeg på og justerer retikkelbelysningen?

Bruk justeringsringen 7 for å slå på/av belysningen. Lysstyrken justeres i 9 trinn ved å dreie på samme ring. Belysningen slås automatisk av hvis siktet vippes ±70° fra skuddaksen.

Hvordan rengjør jeg linsene på Leica-siktet?

Fjern først grove partikler (sand) med en fin pensel eller ved å blåse forsiktig. For fingeravtrykk, bruk en fuktig klut og tørk deretter med en myk semsket skinn eller lofri klut. Unngå hardt trykk på linsen.

Hvilke vedlikeholdsforholdsregler anbefales?

Rengjør huset kun med en fuktig semsket skinn (ikke tørr klut). Bruk aldri alkohol eller kjemikalier. Oppbevar siktet på et tørt, kjølig og luftig sted for å unngå mugg. Ikke demonter enheten.

Hvor får jeg tak i reservedeler?

Kontakt Leica Camera AG kundeservice (tlf. [phone], e-post [e-mail]) eller din lokale Leica-representant. Tilgjengelige deler inkluderer hetter, pakninger osv.

Hva er de viktigste tekniske egenskapene til Leica ERi 2.5-10x42?

Forstørrelse 2,5-10x, objektiv 42 mm, synsfelt 3,9-14,5 m/100 m, vanntetthet inntil 4 m, vekt 480 g (uten skinne), lengde 325 mm, dioptrikompensasjon -4 til +3 dpt, retikkelbelysning med lyspunkt og 9 nivåer.

BRUKSANVISNING ERi 2 510x42 LEICA

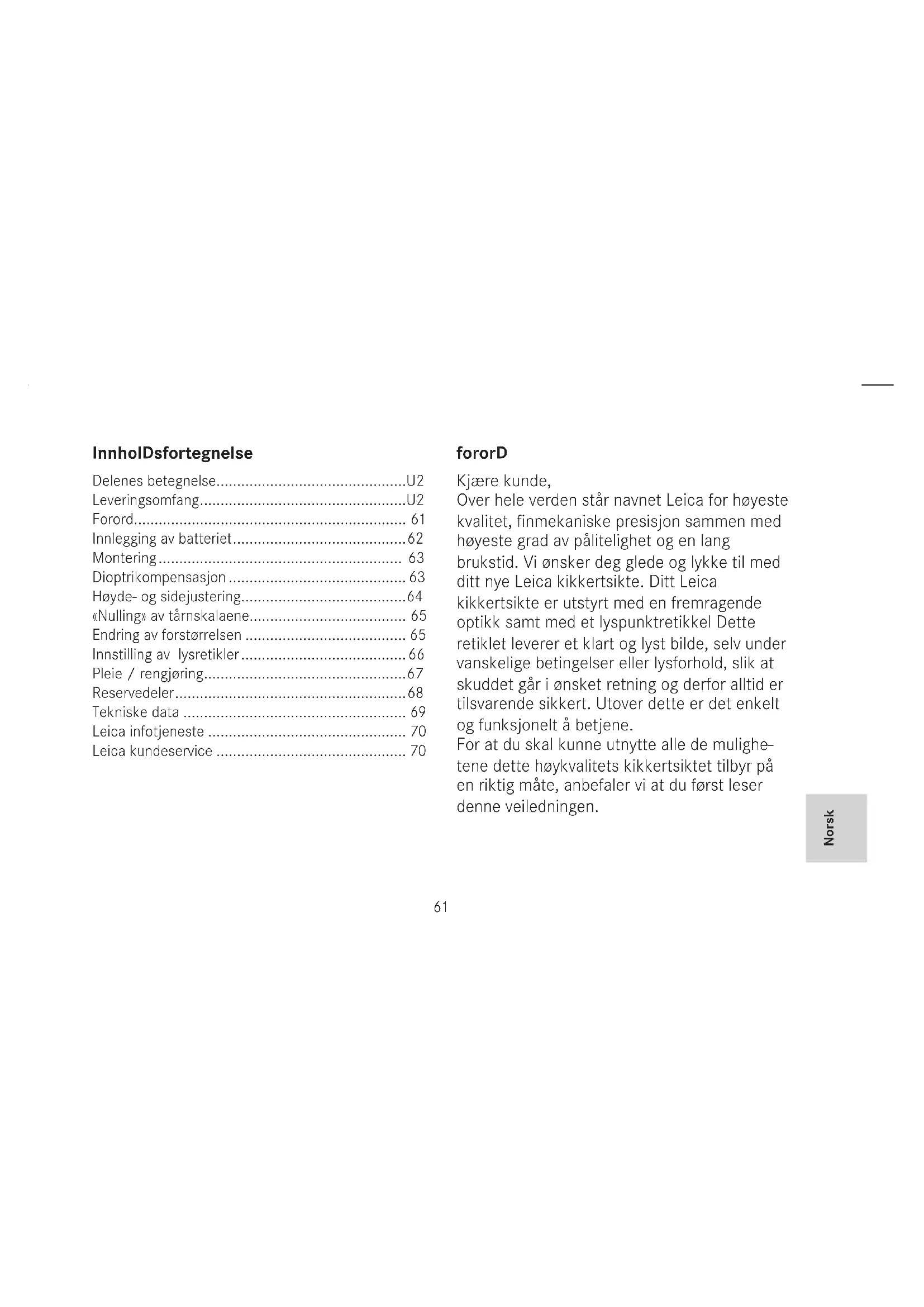

Delenes betegnelse.. U2
Leveringsomfang.. U2
Forord. 61
Innlegging av batteriet. 62
Montering 63
Dioptrikompensasjon 63
Hoyde- og sidejustering. 64
《Nulling》av tarnskalaene. 65
Endring av forstorrelsen 65
Innstilling av lysretikler 66
Pleie / rengjoring. 67
Reservedeler 68
Tekniske data 69
Leica infotjeneste 70
Leica kundeservice 70

fororD

Kjaere kunde,

Over hele verden star navnet Leica for hoyeste kvalitet, finmekaniske presisjon sammen med hoyeste grad av paliitelighet og en lang brukstid. Vi onsker deg glede og lykke til med ditt nye Leica kikkertskite. Ditt Leica

kikkertskte er utstyrt med en fremragende optikk samt med et lyspunktretikkel Dette retiklet leverer et klart og lyst bilde, selv under vanskelige betingelser aller lysforhold, sik at skuddet gär i onsket retning og derfor alltid er tilsvarende sikkert. Utover dette er det enkelt og funksjonelt Å betjene.

For at du skal kinne utnytte alle de mulighetene dette hoykvalitets kikkertsiktet tilbyr pa en riktig mate, anbefaler vi at du forst leser donne veiledningen.

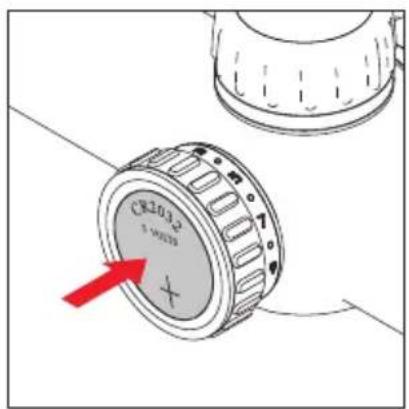

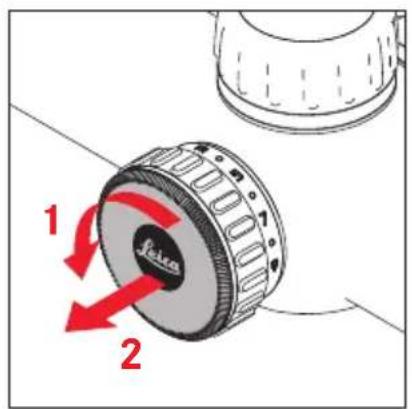

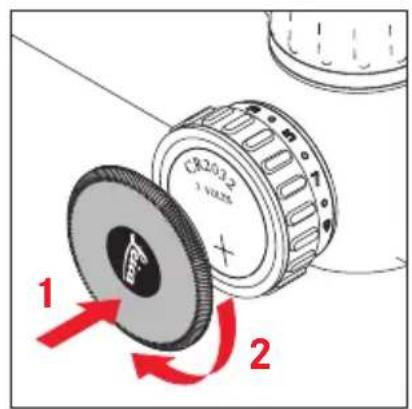

Innlegglng av Batterlet

MonterIng

Den Forste forutsetningen for en stabil treffpunktposisjon er en fagmessig montering av kikkertsiktet pa vapenet. Til dette finnes det en mengde forskjellige montasjedeler i faghandelen.

Til monteringen anbefaler vi at det kun anvendes høykvalitets componenter fra renommerte produsenter, sik at disse passer til de kvalitative egenskapene ditt Leica kikkertsikte har Å by pa.

Du kan riktignok selv foreta monteringen, men du ma da passer pa at oppbygningen flukter og er uten spelning. Leika anbefaler imidlertid at du fär dette arbeidet gjort i et spesialverksted.

DloptrkoMpensasjon

Gjennom dioptrikompensasjonen stiller du ditt Leica kikkertsikte inn pa oyet ditt. Til dette dreier du oyemuslingen (1a) pa okularet (1) inn pa en sik mate at du ser retiklet i optimal skarphet. For en sa noyaktig innstilling som mulig anbefales det da

• à rette kikkertsiktet på en nøytral, lys bakgrunn og
• Först dreie dreieoyemuslingen welt mot høyre (i retning av minus, se indekspunkt 2), for deretter Å dreie tilbake i retning pluss fra dette posisjonen og sik finne den Beste posisjonen for Å avfyre skuddet riktig.
• Denne fremgangsmåten tar med øyets forskjellige akkommodasjonsevne og sikrer på denne måten en optimal innstilling.

hoyDe- og sIDejusterIng

Ved avvik i treffepunktposisjonen er det nodvendig Å foreta en justering av retiklet i forhold til vapenet. Dette gjores pa de to justeringstarnene - 5 for hoyden, 6 for siden, og for begge pa samme mate.

Skru Forst av beskyttelseskappen (5.a/6.b) idet du dreier moturs. När kappen er fjernet,kommen riflehjulet 5.b/6.b til syne,sammen med den tilhorende skalaen 5.c/6.c,og det tilsvarende indekspunktet 5.d/6.d.Rillehju-lene har en svært fin sperrejustering, et klikk tilsvarer 1cm på 100m.

Hvis treffpunktposisjonen ligger hoyt, er det altsa nodvendig a foreta en korreksjon nedover, og da dreies rillehjulet 5.b moturs. For en korreksjon oppover dersom treffpunktposisjonen ligger lavt, dreier man derimot medurs.

Analog til dette ved korreksjoner mot sider: Hvis treppunktposisjonen ligger mot hoyre, er det altsa nodvendig a foreta en korreksjon mot venstre, og da dreies rillehjulet 6.b moturs. For en korreksjon mot hoyre dersom treppunktposisjonen ligger mot venstre side, dreier man derimot medurs.

«nulling» av tãrnskalaene

(Fremgangsmåten er den samme for beggetärnene)

Denne prosessen utfores foprst sik det beskrives i avsnittet ovenfor. Deretter

1. Iosnes klemmeskruen med en stjerneskrutrekker (str. PH00) og

2. rillehjulet 5b/6b holds i den respektive posisjonen mens samtidig skalaen 5c/6c dreies pa en sik mate at nullen star overfor indekspunktet 5d/6.

3. Til slutt fikseres dette innstillingen ved Å stramme klemmeskruen.

Etter at du har gjennomført dette med begge skaleringene, kan du til enhver tid foreta grunninnstillingen på innskytningsavstanden trygt igjen etter en hvilken som helst justering ved Å stille tilbake på 0-posisjonene, uten at du ma merke deg noe eller notere noe.

enDrlng av forstorrelsen

Ved à drie justeringsringen 4., endrer du forstørrelsen - mot høyre forindre forstørrelser, mot venstre for sterkere. Kammen 4.a gjør orienteringen lettere i mørket: Peker den oppover, er den middels forstørrelsen innstilt, f.eks. sik det er tilfelle for Leica ER 3-12 x 50 på 6.

Innstilling av lysretliket

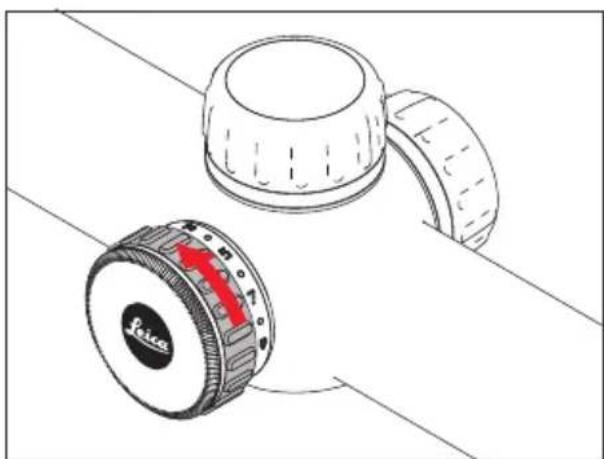

Belysningen av retiklet slås på eller av med innstillingsringen (7):

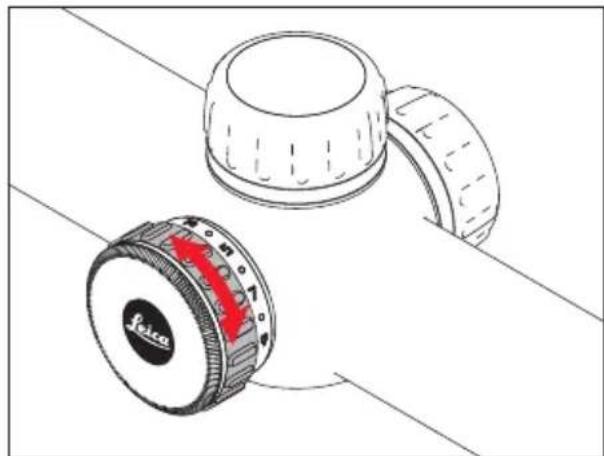

Med den samme ringen kan man regulere lysstyrken for lyspunktet i 9 trinn, slick at man unngar en negativ innvirkning under viseringen ved forskjellig lys i omgivelsene:

PLEIE / RENGJØRING

Det er ikke nødvendig med=noen spesiell pleie av ditt Leica kikkertsike. Grove smusspartikler, som f.eks. sand, kan fjernes med en harpensel eller blases bort. Fingeravtrykk og lignende pa objektiv- og okularlinser kan rengjores pa forhand med en fuktig klut, deretter tørker man av med mykt, rent skinn eller en stovfri klut. (Anbefaling: Leica Anti Fog Solution).

Viktig:

Pass pà at du beskytter kikkertsiktet ditt mot støt som ikke forårsakes av vapenet.
- Ikke pafør for sterkt trykk nár du tørker av linseoverflater som er svært skitne. Herdingen er riktignok svært slitesterk, men sand eller saltkrystaller kan likevel före til skade.
- Huset bør kun rengjores med en fuktig skinnklut. Dersom det anvendes tøre kluter, bestar det fare for statisk oppladning.
- Det pågressive brukes alcohols og andre kjemiske løsninger til rengjørning av optikken eller huset.
- Hvert Leica kikkertsikte har ved sider av typebetegnelsen sitt «personlige» fabrikasjonsnummer. For sikkerhets skyld bør du notere dette nummeret i papirene dine.

• Forsök ikke ø demontere apparatet. Reparasjoner skal utelukkende utføres av autoriserte verksteder.
  Lagre ditt kikkertsikte pa et godt luftet, tort og kjolig sted, særlig for a unnga angrep av spp i fuktige klimatiske omgivelser.

reserveDeler

Dersom du noen gang skulle trenge resedeler til ditt Leica kikkertsikte, som eksempelvis skrulokk, tetninger erler beskyttelseskapper, sa henvend deg til var kundeservice (adresse se side 70) aller til din nasjonale Leica representant (se Garantikortet nr det gjelder adresser).

TEKNISKE DATA

LEICAERi2,5-10x42LEICAERi3-12x50

Forstørrelse	2,5-10x 3 | -12
Objektivdiameter	42mm 50mm
Utgangspupill	14,9-4,2mm 14,9-4,1mm
Synfelt ved maks. / min. forstørrelse (m/100m)	3,9/14,5m 3,2-11,5m
Parallellakse	100m
Avstand utgangspupill	100mm
Herding	Aqua Dura™
Transmisjonsgrad	TD/TN ≥ 90%
Dioptrikompensasjon (dpt.)	-4/+3
Justering 1/4	1cm p. klikk / 100m
Diameter midtrør	30mm
Filtergjenge, på objektivsiden	M46x0,75mm M52 x 0,75
Vanntetthet	inntl 4m
Belysning for avfyring	Lyspunkt, demringsdyktig takket+vare 9-trinns justering av lysystyrke, automatisk utkoping ved ± 70° helling av kikkertsiktet
Husmaterial	høyfast aluminium
Lengde	325mm 346mm
Vekt	480/520g¹	620/660g¹

1uten /medskinne

Norsk

Ielca Infotjeneste

Anvendelsestekniske sporsmal som gjelder Leica programmet besvares deg skriftlig, over Telefonen, via telefax erler pr. e-post av Leica informasjonstjeneste:

Leica Camera AG

Til vedlikehold av ditt Leica utstyr samt i tilfelle av skade star var Customer Service hos Leica Camera AG aller reparasjonstjenesten til en nasjonal representant til disposisjon (se Garantikortet när det gjelder liste over adresser).

Leica Camera AG

Customer Care
