ERi 2 510x42 - Jumelles LEICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lunette de visée jumelles
Marque	Leica
Modèle	ERi 2.5-10x42
Grossissement	2,5x – 10x
Diamètre de l'objectif	42 mm
Pupille de sortie	14,9 – 4,2 mm
Champ de vision (à 100 m)	3,9 – 14,5 m
Parallax	100 m
Compensation dioptrique	-4 à +3 dpt
Réglage (un clic)	1 cm à 100 m
Diamètre du tube médian	30 mm
Filetage pour filtre (côté objectif)	M46 x 0,75 mm
Étanchéité	Jusqu'à 4 m
Éclairage du réticule	Point lumineux, 9 niveaux de luminosité, arrêt automatique à ±70°
Matériau du boîtier	Aluminium à haute résistance
Longueur	325 mm
Poids (sans/avec rail)	480 g / 520 g
Alimentation	Pile (type non spécifié)
Couche anti-reflet	Aqua Dura™
Facteur de transmission	TD/TN ≥ 90%
Distance pupille de sortie	100 mm

FOIRE AUX QUESTIONS - ERi 2 510x42 LEICA

Comment insérer la pile dans la lunette Leica ERi 2.5-10x42 ?

Retirez le capuchon du compartiment à pile situé sur le boîtier, insérez la pile en respectant la polarité indiquée, puis revissez le capuchon. Référez-vous au schéma de la notice pour l'emplacement exact.

Comment régler la compensation dioptrique ?

Placez la lunette devant votre œil et tournez l'œillère (1a) de l'oculaire (1) jusqu'à obtenir une netteté parfaite du réticule. Pour un réglage précis, dirigez la lunette vers un fond clair, tournez d'abord l'œillère entièrement vers la droite (signe moins), puis revenez vers le signe plus jusqu'à netteté.

Comment régler la hauteur et le latéral (point d'impact) ?

Dévissez le capuchon de protection (5.a/6.a). Tournez la molette (5.b/6.b) dans le sens inverse des aiguilles pour corriger vers le bas ou la gauche, et dans le sens horaire pour corriger vers le haut ou la droite. Un clic correspond à 1 cm à 100 m.

Comment réinitialiser les échelles des tourelles ?

Après avoir réglé la hauteur/latéral, desserrez la vis de fixation avec un tournevis cruciforme PH 00 tout en maintenant la molette. Tournez l'échelle (5c/6c) pour placer le zéro face au point d'index (5d/6d), puis resserrez la vis.

Comment modifier le grossissement ?

Tournez la bague de réglage 4 : vers la droite pour diminuer le grossissement, vers la gauche pour l'augmenter. Le repère (4.a) facilite l'orientation dans l'obscurité.

Comment allumer et régler l'éclairage du réticule ?

Utilisez la bague de réglage 7 pour activer/désactiver l'éclairage. La luminosité se règle sur 9 niveaux en tournant la même bague. L'éclairage s'éteint automatiquement si la lunette est inclinée à ±70° de l'axe de tir.

Comment nettoyer les lentilles de la lunette Leica ?

Enlevez d'abord les particules grossières (sable) avec un pinceau fin ou en soufflant doucement. Pour les traces de doigts, utilisez un chiffon humide puis essuyez avec une peau de chamois douce ou un chiffon non pelucheux. Évitez toute pression forte sur la lentille.

Quelles précautions d'entretien sont recommandées ?

Nettoyez le boîtier uniquement avec une peau de chamois humide (pas de lingette sèche). N'utilisez jamais d'alcool ou de produits chimiques. Rangez la lunette dans un endroit sec, frais et aéré pour éviter les moisissures. Ne démontez pas l'appareil.

Où se procurer des pièces de rechange ?

Contactez le service après-vente Leica Camera AG (tél. [phone], email [e-mail]) ou votre représentant national Leica. Les pièces disponibles incluent capuchons, joints, etc.

Quelles sont les principales caractéristiques techniques de la Leica ERi 2.5-10x42 ?

Grossissement 2,5-10x, objectif 42 mm, champ de vision 3,9-14,5 m/100 m, étanchéité jusqu'à 4 m, poids 480 g (sans rail), longueur 325 mm, compensation dioptrique -4 à +3 dpt, éclairage du réticule à point lumineux avec 9 niveaux.

MODE D'EMPLOI ERi 2 510x42 LEICA

6.5.10.2.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

1. T240

2. 2017高考

7.1.1.2.3.1.1

1

1.

S.

10.6

LETTERING

• Antioxidants

-

1.2.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

LEIGAEBL2.4-10942

LEICA ERI 3-12x50

#

W

Inhaltsverzelchnls

Tel.: [phone]

Fax: [phone]

[e-mail]

contents

Tel.: [phone]

Fax: [phone]

[e-mail]

taBle Des Matieres

Description des pieces U2
Livraison U2
Avant-propos 21
Insertion de la pile 22
Montage 23
Compensation dioptrique 23
Réglage en hauteur et l'atéral 24
"Réinitialisation" des échelles de tourelle 25
Modification du grossissement 25
Réglage du réticule 26
Entretien/nettoyage 27
Pièces de rechange 28
Caracteristiques techniques 29
Service d'information Leica 30
Service après-vente Leica 30

avant-propos

Chere cliente, cher client, Partout dans le monde, le nom de Leica est synonyme de qualite optimale, de haute precision, de grande fiabilité et de durabilité. Nous espérons que vous prendrez grand plaisir à utiliser votre nouvelle lunette de visée Leica. Notre lunette de visée Leica est équipée d'une optique exceptionnelle et d'un réticule à point lumineux. Elle assure une image claire et nette même dans des conditions de luminosité difficiles, pour un résultat garantit et un tir toujours sur. En outre, elle est simple d'emploi et fonctionnelle.

Afin que vous puissiez exploiter toutes les fonctionnalités de cette lunette de visée haute performances, nous vous recommandons de dire d'abord ce mode d'emploi.

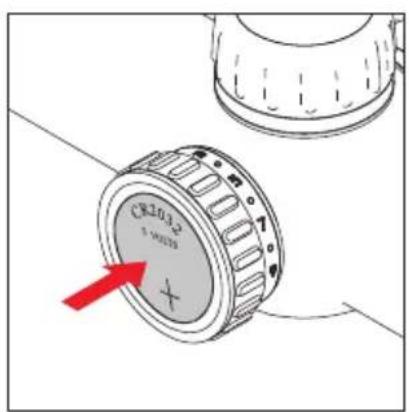

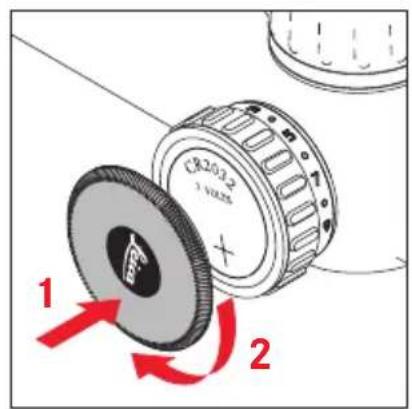

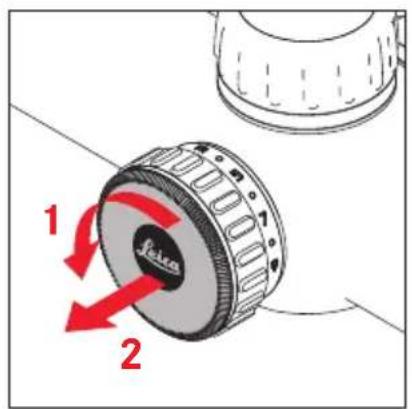

Insertion De la plle

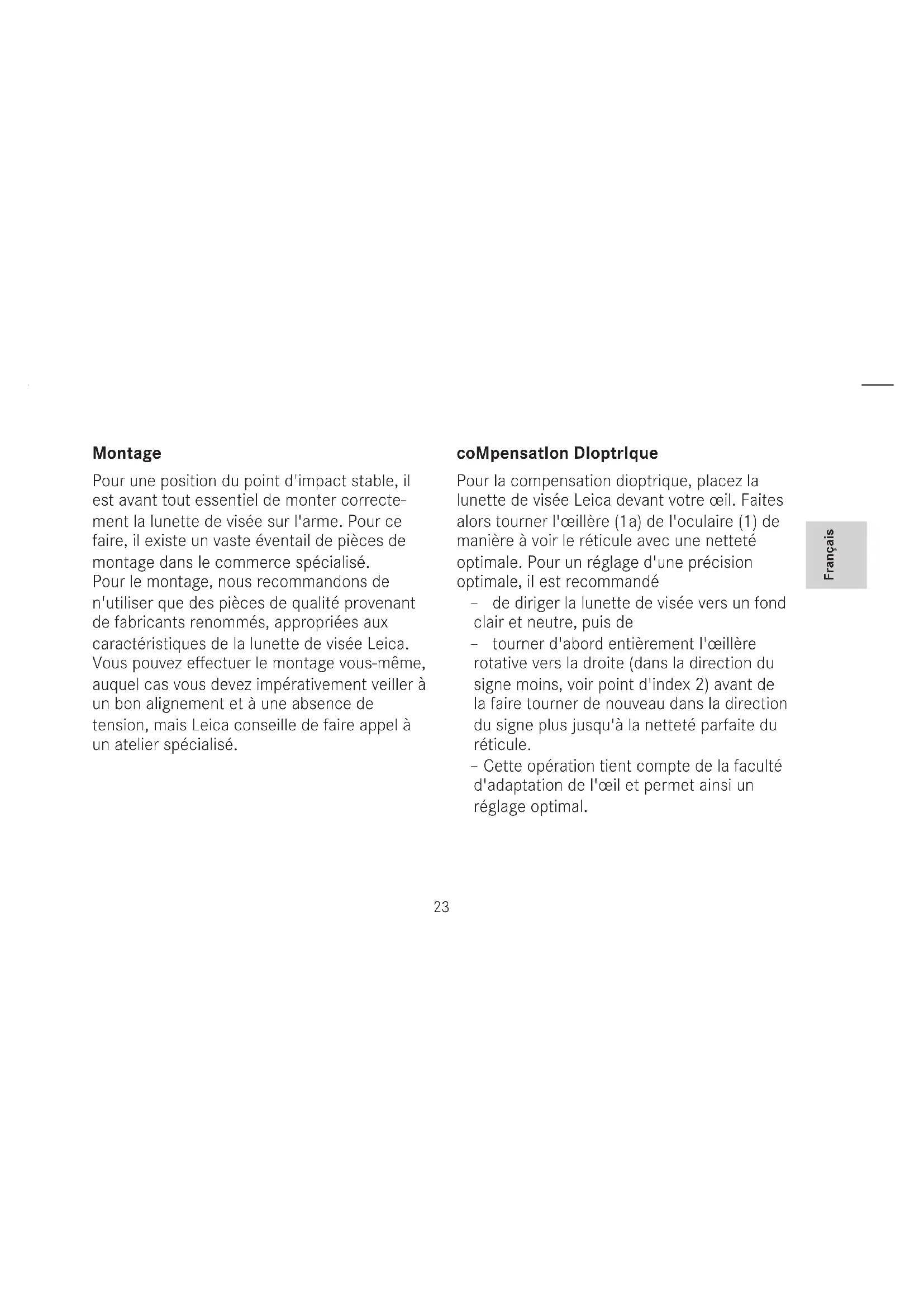

Montage

Pour une position du point d'impact stable, il est avant tout essentiel de monter correctement la lunette de visée sur l'arme. Pour ce faire, il existe un vaste eventail de pieces de montage dans le commerce spécialisé. Pour le montage, nous recommendons de n'utiliser que des pieces de qualité provenant de fabricants renommés, appropriées aux caractéristiques de la lunette de visée Leica. Vous pouvez effectuer le montage vous-même, auquel cas vous doivent impérativement veiller à un bon alignement et à une absence de tension, mais Leica conseille de faire appel à un atelier spécialisé.

coMpensation Dloptrlque

Pour la compensation dioptrique, place la lunette de visée Leica devant votre oeil. Faites alors tourner l'oeillere (1a) de l'oculaire (1) de manière à voir le réticule avec une netteté optimale. Pour un réglage d'une précision optimale, il est recommendé

• de diriger la lunette de visée vers un fond clair et neutre, puis de
• tourner d'abord entièrement l'oeille rérotative vers la droite (dans la direction du signe moins, voir point d'index 2) avant de la faire tourner de nouveau dans la direction du signe plus jusqu'à la nettete parfaite du réticule.
• Cette opération tient compte de la faculté d'adaptation de l'oeil et permet ainsi un réglage optimal.

reglage en hauteur et lateral

En cas de déviation du point d'impact, il est nécessaire d'ajuster le réticule en fonction de l'arme. Cette opération s'effectue à l'aide des deux tourelles de réglage (5 pour la hauteur et 6 pour le réglage létral), qui fonctionnent de manière identique.

Devissez d'abord le capuchon de protection (5.a/6.a) en le faisant tourner dans le sens inverse des aiguilles d'une montre. Une fois le capuchon retire, la molette 5.b/6.b est visible, ainsi que l'échelle 5.c/6.c et le point d'index 5.d/6.d correspondants. Les molettes sont dotées d'incréments très fins, un clic correspond à 1cm à 100m. Si le point d'impact est en hauteur, une correction vers le bas est alors nécessaire : pour ce faire, faites tourner la molette 5.b dans le sens inverse des aiguilles d'une montre. Pour un point d'impact plus bas, effectuez une correction vers le haut en la faisant tourner dans le sens des aiguilles

d'une montre. Procedez de la même manière pour les corrections laterales:

Si le point d'impact se trouve à droite, une correction vers la gauche est nécessaire : pour ce faire, faites tourner la molette 6.b dans le sens inverse des aiguilles d'une montre. Pour un point d'impact situé à gauche, effectuez une correction vers la droite en la faisant tourner dans le sens des aiguilles d'une montre.

"réinitialisation" Des échelles De tourelle

(Procedure identique pour les deux tourelles) La procedure suit d'abord les indications de la section precedente.

Ensuite,

1. à l'aide d'un tournevis cruciforme (réf. PH 00), desserrez la vis de fixation et

2. maintenez la molette 5b/6b en position tout en tournant I'echelle 5c/6c de maniere à ce que le zéro se trouve face au point d'index 5d/6d.

3. Ensuite, verrouillez ce réglage en serrant la vis de fixation.

Une fois que vous avez effectué ces opérations sur les deux bagues de réglage, vous pouvez rétabir précisé le réglage de base de la distance de tir après tout autre réglage en effectuant une remise à zéro, et ce sans devoir prendre de note.

MoDiflcation Du grosssseMent

Vous peuvent modifier le grossissement en faisant tourner la bague de réglage 4 : vers la droite pour un grossissement inférieur et vers la gauche pour un grossissement supérieur. L'ergot 4.a facilité l'orientation dans l'obscurité : s'il est positionné en haut, il est régèle sur un grossissement intermédiaire, p. ex. dans le cas de la lunette Leica ER 3-12x50, sur 6.

reglage Du retlcule

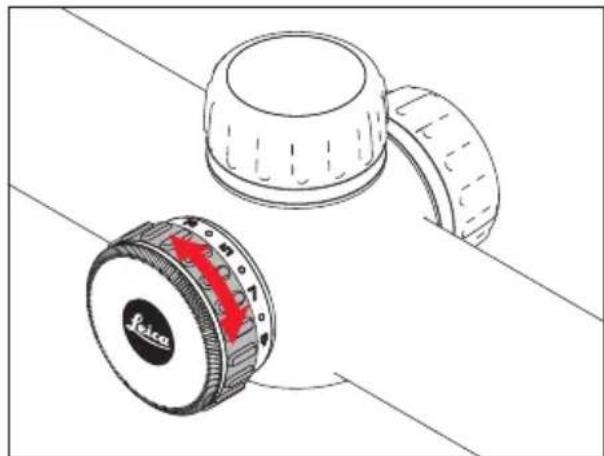

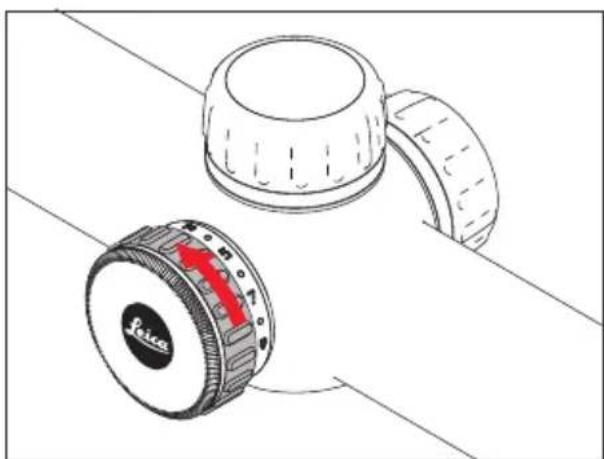

L'éclairage du réticule s'active et se désactiver à l'aide de la bague de réglage (7):

La luminosité du point lumineux peut être régée en 9 incréments avec la même bague pour éviter une dépréciation lors de la visée en cas de lumière ambiante variable :

ENTRETIEN/NETTOYAGE

Il n'est pas nécessaire de prendre des précautions d'entretien particulières avec la lunette de visée Leica. Enlevez les particules grossières, telles que le sable, avec un pinceau fin ou en soufflant dessus. Traitez les empreintes digitales, etc. sur les lentilles d'objectif et d'oculaire d'abord avec un chiffon humide puis essuyez-les avec une peau de chamois douce et propre ou avec un chiffon non pelucheux (nous recommendons d'utiliser Leica Anti Fog Solution).

Important:

Veillez a proteger votre lunette de visée contre les chocs qui ne sont pas provoqués par l'arme.
- N'exercez pas de forte pression sur la surface de la lentille lors de son nettoyage, même si elle est très sale. Bien que la couche anti-reflet soit résistante aux rayures, elle peut être endommagée par le sable ou les cristaux de sel.
Le boitier ne doit etre nettoyé qu'a l'aide d'une peau de chamois humide. L'utilisation d'une lingette sèche risque de générer une charge statique.
- Il est interdirit d'utiliser de l'alcool ou d'autres substances chimiques pour le nettoyage du boîtier ou de l'optique.
- Chaque lunette de visée Leica porte, outre la désignation de son type, son numéro de fabrication "personnel". Veuillez, par mesure de sécurité, noter ce numéro dans votre documentation.

• N'essayez pas de démonter la lunette. Les réparations sont réservées aux ateliers agreés.
• Rangez votre lunette de visée dans un endroit sec, frais et bien aéré, en particulier dans des climats humides, afin d'eviter l' apparition de moisissures.

plèces De rechange

Si vous avez besoin d'une piece de rechange pour votre lunette de visée Leica, p. ex. un capuchon à visser, des joints ou un capuchon de protection, contactez notre service après-vente (adresse, voir p. 30) ou votre représentant national Leica (adresse, voir Carte de Garantie).
