BRUKSANVISNING CoolFreeze CDF 26 DOMETIC

• Kontrollér før ibrugtagning, at ledningen og stikket er tørre.

8 Rengøring og vedligeholdelse

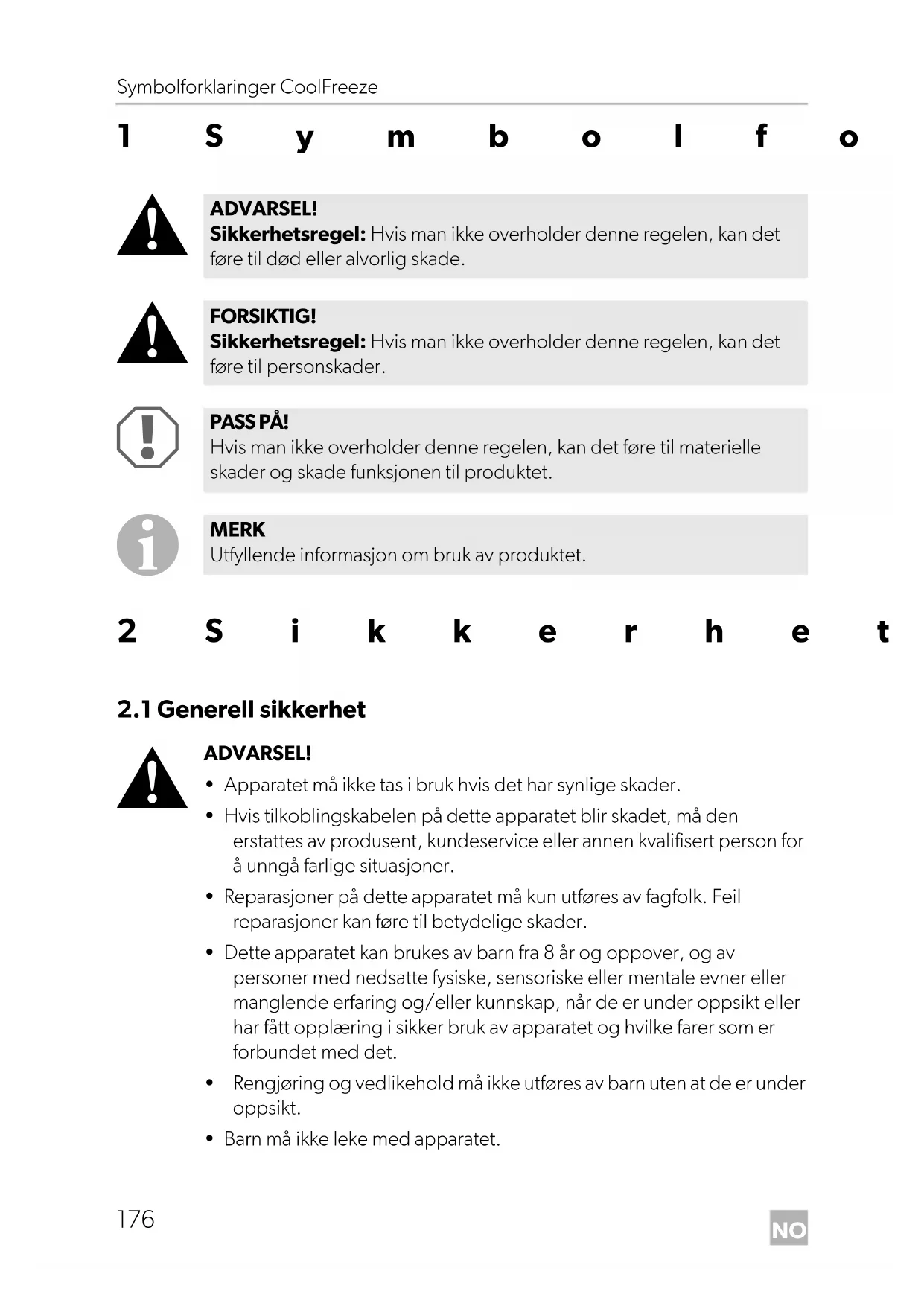

• Hvis tilkoblingskabelen på dette apparatet blir skadet, må den erstattes av produsent, kundeservice eller annen kvalifisert person for å unngå farlige situasjoner.

• Reparasjoner på dette apparatet må kun utføres av fagfolk. Feil reparasjoner kan føre til betydelige skader.

• Dette apparatet kan brukes av barn fra 8 år og oppover, og av personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og/eller kunnskap, når de er under oppsikt eller har fått opplæring i sikker bruk av apparatet og hvilke farer som er forbundet med det.

• Rengjøring og vedlikehold må ikke utføres av barn uten at de er under oppsikt.

• Barn skal være under tilsyn for å sikre at de ikke leker med apparatet.

• Oppbevar og bruk apparatet slik at det ikke er tilgjengelig for barn under 8 år.

• Ikke lagre eksplosjonsfarlige stoffer som f.eks. spraybokser med drivgass i apparatet.

• Koble apparatet fra strømnettet – før rengjøring og stell – hver gang etter bruk

• Næringsmidler må oppbevares i originalforpakning eller i egnede beholdere.

• Sammenlign spenningsspesifikasjonene på merkeskiltet med tilgjengelig strømtilførsel.

• Koble til apparatet kun med DC-tilkoblingskabelen til et DC-stikk- kontakt i kjøretøyet (f. eks. sigarettenner).

• Trekk aldri støpslet ut av stikkontakten etter ledningen.

• Koble dette kjøleapparatet og andre forbrukere fra batteriet før du kobler til hurtiglader.

2.2 Sikkerhet ved bruk av apparatet

• Ikke bruk elektriske apparater inne i kjøleapparatet, hvis ikke disse apparatene er anbefalt brukt av produsenten.

• Fare for overoppheting! Påse at varme som oppstår under drift alltid blir ventilert bort på en til- fredsstillende måte. Påse derfor at apparatet står langt nok unna veg- ger eller gjenstander, slik at luften kan sirkulere.

• Pass på at lufteåpningene ikke blir blokkert.

• Beskytt apparatet og kabelen mot varme og fuktighet. 3Leveringsomfang fig. 1, side 2, viser leveringsomfanget. 4Tilbehør For å drive kjølesystemet på vekselstrømnettet anbefaler vi at man benytter følgende nettadaptere: Fås som tilbehør (ikke inkludert i leveransen):

5Tiltenkt bruk Kjøleboksen er beregnet på å kjøle ned og dypfryse næringsmidler. Apparatet er også egnet til bruk på båter. Apparatet er beregnet for drift fra 12 Vg- og 24 Vg-uttaket i bilen (sigarettenner), båten eller bobilen.

6Funksjonsbeskrivelse Kjøleboksen kan avkjøle varer og holde dem kalde, samt dypfryse varer. Kjølingen skjer ved hjelp av et vedlikeholdsfritt, FCKW-fritt kjølekretsløp med kompressor. Den ekstra sterke FCKW-frie isolasjonen og den kraftige kompressoren garanterer spesi- elt hurtig kjøling. Kjøleboksen er egnet for mobil bruk. Ved bruk på båter tåler kjøleboksen en krenging på 30°. En integrert totrinns (CDF18) / tretrinns (CDF26, CDF36, CDF46) batterivakt beskytter kjøretøyets batteri mot dyputlading. MERK For å drive apparatet på vekselstrømnettet anbefaler vi at man benytter følgende nettlikeretter:

CDF26 Tilkoblingskontak (fig. 3, side 2) og betjeningspanel (fig. 4, side 2): Pos. Betegnelse Forklaring 1 Av-/på-bryter Slår kjøleboksen av eller på når knappen trykkes inn ett til to sekunder 2 POWER Varsellampe Lysdioden lyser grønt: Kompressor er på Lysdioden lyser oransje: Kompressor er av Lysdioden blinker oransje: Displayet er slått av, batteri- status for lav 3 ERROR Lysdioden blinker rødt: Det påslåtte apparatet er ikke driftsklart 4 SET Velger innleggingsmodus Stille inn temperatur Stille inn temperaturenhet (°C eller °F) Still inn batterivakten 5 – Indikerer temperaturen i kjøleskuffen De første tre plassene i det firesifrede displayet viser tempe- raturen, den fjerde plassen viser temperaturenheten (°C eller °F). 6 UP + Trykk én gang for å øke valgt verdi som skal legges inn 7 DOWN – Trykk én gang for å redusere valgt verdi som skal legges inn CDF18-26-36-46--O-16s.book Seite 181 Montag, 7. November 2016 2:13 14NO Funksjonsbeskrivelse CoolFreeze

CDF36, CDF46 Tilkoblingskontak (fig. 3, side 2) og betjeningspanel (fig. 5, side 3): Pos. Betegnelse Forklaring 1 Av-/på-bryter Slår kjøleboksen av eller på når knappen trykkes inn ett til to sekunder 2 POWER Varsellampe Lysdioden lyser grønt: Kompressor er på Lysdioden lyser oran- sje: Kompressor er av Lysdioden blinker oransje: Displayet er slått av, batteristatus for lav 3 ERROR Lysdioden blinker rødt: Det påslåtte apparatet er ikke drifts- klart 4 SET Velger innleggingsmodus Stille inn temperatur Stille inn temperaturenhet (°C eller °F) Still inn batterivakten 5 – Indikerer temperaturen i kjøleskuffen De første tre plassene i det firesifrede displayet viser tempe- raturen, den fjerde plassen viser temperaturenheten (°C eller °F). 6 ADJUST Trykk én gang for å øke valgt verdi som skal legges inn Trykk én gang for å redusere valgt verdi som skal legges inn CDF18-26-36-46--O-16s.book Seite 182 Montag, 7. November 2016 2:13 14NO CoolFreeze Betjening

7.1 Før første gangs bruk

• Velg et montasjested som har god ventilasjon og er beskyttet mot solstråling.

• Avkjøl varm mat før du plasserer den i apparatet for avkjøling.

• Ikke åpne kjøleapparatet lenger enn nødvendig.

• Ikke la kjøleskapet stå lenger åpent enn nødvendig.

• Avrim kjøleboksen hvis det har dannet seg is på den.

• Unngå unødvendig høy innetemperatur.

7.3 Koble til kjøleboksen

Kjøleboksen kan drives med 12 V eller 24 V likespenning.

For sikkerhets skyld er kjøleboksen utstyrt med en elektronisk polbeskyttelse som beskytter den mot feil polaritet ved batteritilkobling og mot kortslutning. ➤ Plugg 12/24 V tilkoblingskabelen (fig. 1 2, side 2) inn i likespenningskontakten og koble den til sigarettenneren eller en 12 V eller 24 V stikkkontakt. MERK Før den nye kjøleboksen tas i bruk, skal man av hygieniske årsaker ren- gjøre den innvendig og utenpå med en fuktig klut (se også kapittel «Ren- gjøring og stell» på side 189). PASS PÅ! Fare på grunn av skader på apparatet! Koble kjøleboksen og andre forbrukere fra batteriet før du lader opp batteriet med hurtiglader. Overspenninger kan skade apparatets elektronikk. CDF18-26-36-46--O-16s.book Seite 183 Montag, 7. November 2016 2:13 14NO Betjening CoolFreeze

7.4 Bruke batterivakten

Hvis kjøleboksen brukes i kjøretøyet når tenningen er avslått, kobler boksen seg ut automatisk når tilførselsspenningen faller under en innstillbar verdi. Kjøleboksen slår seg på automatisk igjen straks gjeninnkoblingsspenningen nås ved at batteriet lades opp.

PASS PÅ! Fare for skade! Når batteriet slås av via batterivakten, har det ikke lenger full ladekapasitet, unngå å starte flere ganger eller å bruke strøm- forbrukere uten lengre oppladinger. Sørg for å lade opp batteriet igjen. Batterivakt-modus LOW HIGH Utkoblingsspenning ved 12 V 10,2 V ± 0,3 V 11,2 V ± 0,3 V Gjeninnkoblingsspenning ved 12 V 11,2 V ± 0,3 V 12,2 V ± 0,3 V Utkoblingsspenning ved 24 V 22,0 V ± 0,3 V 23,9 V ± 0,3 V Gjeninnkoblingsspenning ved 24 V 23,3 V ± 0,3 V 25,1 V ± 0,3 V Batterivakt-modus LOW MED HIGH Utkoblingsspenning ved 12 V 10,1 V 11,4 V 11,8 V Gjeninnkoblingsspenning ved 12 V 11,1 V 12,2 V 12,6 V Utkoblingsspenning ved 24 V 21,5 V 24,1 V 24,6 V Gjeninnkoblingsspenning ved 24 V 23,0 V 25,3 V 26,2 V MERK Når kjøleboksen forsynes fra starterbatteriet, velger du batterivakt- modus «HIGH». Når kjøleboksen er tilkoblet et forsyningsbatteri, er batterivakt-modus «LOW» tilstrekkelig. Når du ønsker å drive kjøleboksen via en nettlikeretter på vekselstrøm- nettet, må du stille batterivakten på «LOW». CDF18-26-36-46--O-16s.book Seite 184 Montag, 7. November 2016 2:13 14NO CoolFreeze Betjening

CDF26: Still inn batterivaktmodus Gå fram på følgende måte for å endre modus til batterivakten: ➤ Slå på kjøleboksen. ➤ Trykk tre ganger på „SET“-knappen. ➤ Med knappen „+“ hhv. „–“ stiller du inn modusen for batterivakten. ✓ Displayet viser innstilt modus i noen sekunder. Displayet blinker noen ganger før det går tilbake til visning av aktuell temperatur . CDF36, CDF46: Still inn batterivaktmodus Gå fram på følgende måte for å endre modus til batterivakten: ➤ Slå på kjøleboksen. ➤ Trykk tre ganger på «SET»-knappen. ➤ Med knappen «ADJUST» stiller du inn modusen for batterivakten.

7.5 Bruk av kjøleboksen

➤ Sett kjøleboksen på et fast underlag. Påse at lufteåpningene ikke er tildekket og at den oppvarmede luften kan ledes bort skikkelig. ➤ Koble til kjøleboksen (se kapittel «Koble til kjøleboksen» på side 183).

Låse kjøleboksen ➤ Lukk dekslet. ➤ Trykk ned låsen (fig. 6 1, side 3) til du hører at den går i lås. PASS PÅ! Fare for overoppheting! Påse at varme som oppstår under drift alltid blir ventilert bort på en tilfredsstillende måte. Pass på at lufteåpningene ikke blir blokkert. Påse derfor at apparatet står langt nok unna vegger eller gjenstander, slik at luften kan sirkulere. PASS PÅ! Fare på grunn av for lav temperatur! Pass på at kun gjenstander hhv. varer som befinner seg i kjøleboksen og som tåler nedkjøling blir nedkjølt til innstilt temperatur. CDF18-26-36-46--O-16s.book Seite 185 Montag, 7. November 2016 2:13 14NO Betjening CoolFreeze

CDF18: Slå på kjøleboksen ➤ Skyv skyvebryteren «BATTERY MONITOR» på «HIGH» for drift på et starterbatteri eller på «LOW» for drift på et forsyningsbatteri. ✓ Lysdioden «POWER» lyser grønt. ✓ Kjøleboksen begynner å kjøle ned kjølerommet. ➤ Still inn kjøltemperaturen med temperaturregulatoren «TEMPERATURE». ✓ Når innstilt kjøletemperatur er nådd, lyser lysdioden «POWER» gult. CDF26, CDF36, CDF46: Koble inn kjøleboksen ➤ Trykk på «ON/OFF»-knappen i tre sekunder. ✓ Lysdioden «POWER» lyser grønt. ✓ Displayet slår seg på og indikerer den aktuelle kjøletemperaturen. ✓ Kjøleboksen begynner å kjøle ned det innvendige rommet. CDFST18: Slå av kjøleboksen ➤ Tøm kjøleboksen. ➤ Slå av kjøleboksen: Skyv skyvebryteren «BATTERY MONITOR» på «0». ➤ Trekk ut tilkoblingskabelen. Når kjøleboksen ikke skal brukes på lang tid: ➤ La lokket stå litt åpent. På den måten forhindrer man at det danner seg lukt. CDF26, CDF36, CDF46: Slå av kjøleboksen ➤ Tøm kjøleboksen. ➤ Slå av kjøleboksen. ➤ Trekk ut tilkoblingskabelen. Når kjøleboksen ikke skal brukes på lang tid: ➤ La lokket stå litt åpent. På den måten forhindrer man at det danner seg lukt. CDF18-26-36-46--O-16s.book Seite 186 Montag, 7. November 2016 2:13 14NO CoolFreeze Betjening

CDF26 ➤ Trykk én gang på „SET“-knappen. ➤ Still inn kjøletemperaturen med knappene „+“ eller „–“. ✓ Displayet viser ønsket kjøletemperatur i noen sekunder. Displayet blinker noen ganger, før det går tilbake til visning av aktuell temperatur. CDF36, CDF46 ➤ Trykk én gang på «SET»-knappen. ➤ Still inn kjøletemperaturen med «ADJUST»-knappen. ✓ Displayet viser ønsket kjøletemperatur i noen sekunder. Displayet blinker noen ganger, før det går tilbake til visning av aktuell temperatur.

7.8 Avriming av kjøleboksen

Luftfuktigheten felles ut på fordamperen eller inne i kjøleboksen som rim, noe som reduserer kjøleeffekten. Avrim apparatet til riktig tid.

Gå fram på følgende måte for å avrime kjøleboksen: ➤ Ta ut matvarene. ➤ Oppbevar dem evt. i et annet kjøleapparat, slik at de holder seg kalde. ➤ Slå av apparatet. ➤ La lokket stå åpent. ➤ Tørk opp avtiningsvannet.

7.9 Bytte sikring i støpslet (12/24 V)

➤ Trekk adapterhylsen (fig. 7 4, side 3) av støpslet. ➤ Skru skruen (fig. 7 5, side 3) ut av den øvre kapslingshalvdelen (fig. 7 1, side 3). ➤ Løft forsiktig den øvre kapslingshalvdelen av den nedre (fig. 7 6, side 3). ➤ Ta ut kontaktstiften (fig. 7 3, side 3). ➤ Bytt den defekte sikringen (fig. 7 2, side 3) i en ny sikring med samme størrelse (8A 32V). ➤ Sett sammen støpslet igjen i motsatt rekkefølge.

7.10 Bytte glødelampe (CDF26, CDF36, CDF46)

➤ Trykk koblingspinnen (fig. 8 2, side 3) nedover, slik at den gjennomsiktige delen (fig. 8 1, side 3) av lampene kan tas av framover. ➤ Bytt glødelampen. ➤ Sett lampene inn i kapslingen igjen. PASS PÅ! Fare på grunn av skader på apparatet! Bruk aldri harde eller spisse redskaper for å fjerne islag eller for å løsne fastfrosne gjenstander. CDF18-26-36-46--O-16s.book Seite 188 Montag, 7. November 2016 2:13 14NO CoolFreeze Rengjøring og stell

8 Rengjøring og stell

➤ Rengjør apparatet innvendig og utvendig fra tid til annen med en fuktig klut. ➤ Påse at ventilasjonsåpningene på apparatet er fri for støv og forurensinger, slik at varmen som oppstår under drift kan ledes bort og apparatet ikke tar skade. 9 Garanti Lovmessig garantitid gjelder. Hvis produktet skulle være defekt, kontakter du produ- sentens filial i ditt land (du finner adressene på baksiden av veiledningen) eller til din faghandler. Ved henvendelser vedrørende reparasjon eller garanti, må du sende med følgende dokumentasjon:

• kopi av kvitteringen med kjøpsdato,

• årsak til reklamasjonen eller beskrivelse av feilen. ADVARSEL! Skill apparatet fra strømnettet før rengjøring og stell. PASS PÅ! Fare for skade!

• Kjøleapparatet må aldri rengjøres under rennende vann eller spyles.

10 Feilretting Feil Mulig årsak Forslag til løsning Apparatet fungerer ikke, lysdioden lyser ikke. Det er ikke noen spenning i likestrømstikkontakten i kjøretøyet. I de fleste kjøretøyer må tenningen være på for at likestrømstikkontakten skal ha spenning. Vekselspenningskontak- ten har ikke spenning. Prøv å koble til en annen stikkontakt. Apparatet kjøler ikke (støpslet er plugget inn, lysdioden «POWER» lyser). Kompressoren er defekt. Reparasjonen kan kun utføres av en godkjent kundeservicebedrift. Apparatet kjøler ikke (støpslet er plugget inn, lysdioden «ERROR» blinker). Batterispenning for lav. Kontroller batteriet og lad det eventu- elt opp. Ved drift fra likestrøm- stikkontakt: Tenningen er slått på, apparatet fungerer ikke og lysdioden lyser ikke. Trekk pluggen ut av kontakten og foreta følgende kontroller. Kontakten til likestrømstik- kontakten er tilsmusset. Dette fører til dårlig elek- trisk kontakt. Hvis pluggen i likestrømstikkontakten blir svært varm, må enten kontakten gjøres ren, eller så er pluggen muli- gens ikke korrekt montert. Sikringen til 12/24 V- støpslet har gått. Bytt sikringen (5 A) til 12 V-støpslet, se kapittel «Bytte sikring i støpslet (12/24 V)» på side 188 Kjøretøysikringen har gått. Skift ut kjøretøysikringen til 12/24 V kontakten (vanligvis 15 A) (følg bruks- anvisningen til kjøretøyet). LED «ERROR» blinker i mer enn 2 min som føl- ger: 3 blink, pause, 3 blink, pause, ... Defekt apparat. Reparasjonen kan kun utføres av en godkjent kundeservicebedrift. CDF18-26-36-46--O-16s.book Seite 190 Montag, 7. November 2016 2:13 14NO CoolFreeze Deponering
