KÄYTTÖOHJE CoolFreeze CDF 26 DOMETIC

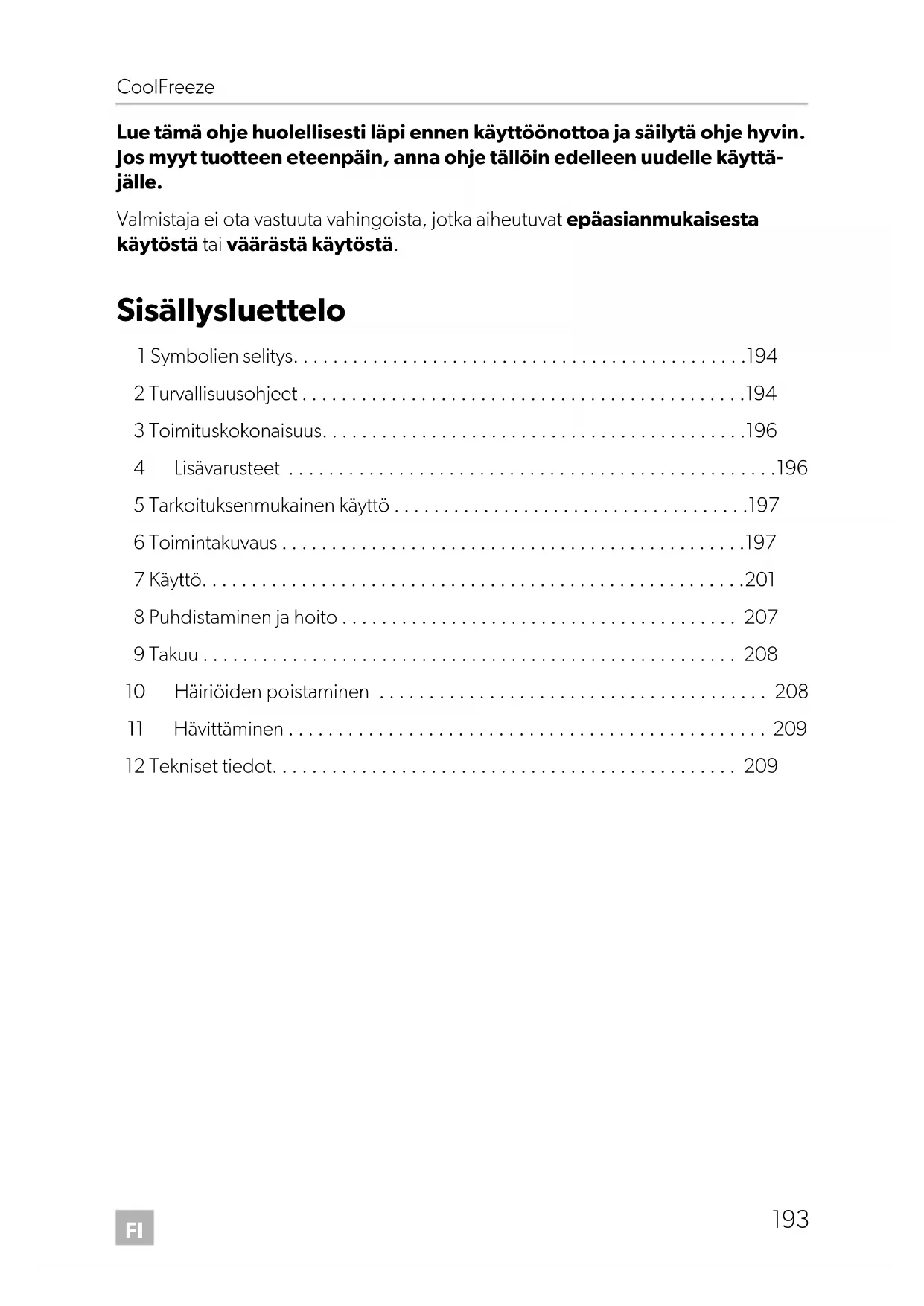

• Lue tämä ohje huolellisesti läpi ennen käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttä- jälle. Valmistaja ei ota vastuuta vahingoista, jotka aiheutuvat epäasianmukaisesta käytöstä tai väärästä käytöstä. Sisällysluettelo 1 Symbolien selitys p. 194
• 2 Turvallisuusohjeet p. 194
• 3 Toimituskokonaisuus p. 196
• 4 Lisävarusteet p. 196
• 5 Tarkoituksenmukainen käyttö p. 197
• 6 Toimintakuvaus p. 197
• 7 Käyttö p. 201
• 8 Puhdistaminen ja hoito p. 207
• 9 Takuu p. 208
• 10 Häiriöiden poistaminen p. 208
• 11 Hävittäminen p. 209
• 12 Tekniset tiedot CDF18-26-36-46--O-16s.book Seite 193 Montag, 7. November 2016 2:13 14FI Symbolien selitys CoolFreeze p. 209

2 Turvallisuusohjeet

2.1 Yleinen turvallisuus

• Laitetta ei saa ottaa käyttöön, jos siinä on näkyviä vaurioita.

• Jos tämän laitteen liitäntäjohto vaurioituu, tulee valmistajan tai valtuute- tun asiakaspalvelun tai vastaavasti pätevän henkilön vaihtaa se vaaran välttämiseksi.

• Ainoastaan ammattilaiset saavat korjata tätä laitetta. Epäasianmukai- sista korjauksista saattaa aiheutua huomattavia vaaroja.

• 8-vuotiaat tai sitä vanhemmat lapset sekä henkilöt, joiden fyysiset, sensoriset tai psyykkiset kyvyt ovat rajoittuneita tai jotka ovat kokemattomia ja/tai tietämättömiä, voivat käyttää tätä laitetta valvonnan alaisina tai kun heille on opetettu laitteen turvallinen käyttö ja he ovat ymmärtäneet siitä aiheutuvat vaarat.

• Lapset eivät saa puhdistaa laitetta tai tehdä käyttäjähuoltoa ilman valvontaa.

• Lapset eivät saa leikkiä laitteella.

• Lapsia tulee valvoa sen varmistamiseksi, etteivät he leiki laitteella. VAROITUS! Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaaran tai vakavan loukkaantumisen. HUOMIO! Turvallisuusohje: Huomiotta jättäminen voi johtaa loukkaantumiseen. HUOMAUTUS! Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa. OHJE Tuotteen käyttöä koskevia lisätietoja. CDF18-26-36-46--O-16s.book Seite 194 Montag, 7. November 2016 2:13 14FI CoolFreeze Turvallisuusohjeet

• Säilytä ja käytä laitetta alle 8-vuotiaiden lasten ulottumattomissa.

• Älä säilytä laitteessa mitään räjähdysalttiita tavaroita kuten esim. suihkepurkkeja, joissa on palavaa ponneainetta.

• Irrota laite verkosta – ennen jokaista puhdistusta tai hoitoa – jokaisen käytön jälkeen

• Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tarkoitukseen sopivissa astioissa.

• Verratkaa tyyppikilven jännitetietoja käytettävissä olevaan energiansyöttöön.

• Liitä laite ainoastaan DC-liitäntäjohdolla ajoneuvon DC-pistorasiaan (esim. savukkeensytyttimeen).

• Älä ota pistoketta koskaan pois pistorasiasta johdosta vetämällä.

• Irrottakaa kylmälaitteenne ja muut sähköä käyttävät laitteet akusta ennen pikalaturin liittämistä.

• Irrota liitäntä tai sammuta ylmälaite, kun sammutat moottorin. Muuten akku voi purkautua.

• Kylmälaite ei sovi syövyttävien tai liuotinainepitoisten aineiden kuljettamiseen.

• Tämän kylmälaitteen erityksessä on palavaa syklopentaania. Eristysma- teriaalin kaasut vaativat erityisen hävittämismenetelmän. Vie kylmälaite käyttöiän täytyttyä asianmukaiseen hävityspisteeseen.

2.2 Laitteen käyttöturvallisuus

• Huolehtikaa ennen laitteen käyttöönottoa siitä, että johto ja pistoke ovat kuivia.

• Älä käytä kylmälaukun sisällä mitään sähkölaitteita, vaikka valmistaja näitä suosittelisikin.

• Älkää asettako laitetta avoliekkien tai muiden lämpölähteiden (lämmitys, voimakas auringonpaiste, kaasu-uunit jne.) lähelle. CDF18-26-36-46--O-16s.book Seite 195 Montag, 7. November 2016 2:13 14FI Toimituskokonaisuus CoolFreeze

• Ylikuumenemisvaara! Huolehtikaa aina siitä, käytössä syntyvä lämpö saadaan johdettua riittävän hyvin pois. Huolehtikaa siitä, että laite on riittävän etäällä seinistä tai esineistä, jotta ilma pääsee kiertämään.

• Huolehtikaa siitä, että tuuletusrakoja ei peitetä.

• Älkää laittako sisäastiaan minkäänlaisia nesteitä tai jäätä.

• Älkää upottako laitetta koskaan veteen.

• Suojatkaa laite ja sen johto kuumuudelta ja kosteudelta. 3 Toimituskokonaisuus kuva 1, sivulla 2, näyttää toimituskokonaisuuden. 4 Lisävarusteet Suosittelemme kylmälaitteen käyttöön vaihtovirtaverkossa seuraavan verkkovirtalait- teen käyttöä. Saatavissa lisävarusteena (ei sisälly toimituskokonaisuuteen):

• 220–240 V: CoolPower EPS100

• 110–240 V: CoolPower MPS35. Kohde Määrä Nimitys 1 1 Kompressorikylmälaukku 2 1 Tasavirtaliitännän liitäntäjohto – 1 Käyttöohje CDF18-26-36-46--O-16s.book Seite 196 Montag, 7. November 2016 2:13 14FI CoolFreeze Tarkoituksenmukainen käyttö

5 Tarkoituksenmukainen käyttö Kylmälaukku sopii elintarvikkeiden jäähdyttämiseen ja pakastamiseen. Laite sopii myös venekäyttöön. Laite on suunniteltu käytettäväksi auton, veneen tai asuntoauton 12 Vg tai 24 Vg -tasavirtapistorasian avulla (savukkeensytytin).

6 Toimintakuvaus Kylmälaukku pystyy jäähdyttämään tuotteita ja pitämään ne kylminä sekä pakasta- maan niitä. Jäähdyttämiseen käytetään jäähdytyskiertoa ja kompressoria, joita ei tar- vitse huoltaa ja joissa ei ole fluorattuja kloorihiilivetyjä. Erikoisvahva, fluorattuja kloorihiilivetyjä sisältämätön eristys ja tehokas kompressori takaavat erityisen nopean jäähdytyksen. Kylmälaukku sopii liikkuvaan käyttöön. Venekäytössä kylmälaukku voi olla jatkuvasti kallistettuna 30°. Laitteeseen sisäänrakennettu, kaksitasoinen (CDF18) / kolmitasoinen (CDF26, CDF36, CDF46) akkutarkkailulaite suojaa ajoneuvonne akkua syväpurkautumiselta. OHJE Suosittelemme laitteen käyttöön vaihtovirtaverkossa seuraavan verkkotasasuuntajan käyttöä.

• 220–240 V: CoolPower EPS100

• 110–240 V: CoolPower MPS35 HUOMIO! Terveysriski! Ole hyvä ja tarkista, vastaako laitteen jäähdytysteho niiden elintarvikkei- den tai lääkkeiden vaatimuksia, joita haluat jäähdyttää CDF18-26-36-46--O-16s.book Seite 197 Montag, 7. November 2016 2:13 14FI Toimintakuvaus CoolFreeze

6.1 Käyttö- ja näyttölaitteet

CDF18 Käyttökenttä ja liittimet (kuva 2, sivulla 2): Kohd

Nimitys Selitys 1 TEMPERATURE Lämpötilasäädin, jäähdytyslämpötila pääteasennoissa: COLD: +10 °C FREEZE: –18 °C 2 POWER Toimintailmaisin LED loistaa vihreänä: Laite on päällä ja käyttövalmis LED loistaa keltaisena: Säädetty lämpötila on saavutettu 3 ERROR LED vilkkuu punai- sena: Laite on päällä, mutta ei käyttövalmis 4 BATTERY MONITOR Pääkytkin/akkutarkkailulaite: 0: Laite on pois päältä HIGH: Laite on päällä, akkutarkkailulaite on tilassa HIGH LOW: Laite on päällä, akkutarkkailulaite on tilassa LOW 5 12/24V DC Liitin tasavirtasyöttöä varten CDF18-26-36-46--O-16s.book Seite 198 Montag, 7. November 2016 2:13 14FI CoolFreeze Toimintakuvaus

CDF26 Liittimet (kuva 3, sivulla 2) ja käyttökenttä (kuva 4, sivulla 2): Kohde Nimitys Selitys 1 Päälle-/poispainike Kytkee kylmälaukun päälle tai pois, kun painiketta paine- taan yksi tai kaksi sekuntia 2 POWER Toimintailmaisin LED palaa vihreänä: Kompressori on päällä LED palaa oranssina: Kompressori on pois päältä LED vilkkuu oranssina: Näyttö on pois päältä, akun tila matala 3 ERROR LED vilkkuu punaisena: Laite on päällä, mutta ei käyttövalmis 4 SET Valitsee syöttötilan Lämpötilan säätö Lämpötilayksikön (°Celsius tai °Fahrenheit) asetus Akkuvahdin asetus 5 – Näyttää jäähdytyslokeron lämpötilan Kolme ensimmäistä kohtaa nelinumeroisella näytöllä ilmaisee lämpötilan, neljäs kohta lämpötilayksikön (°C tai °F). 6 UP + Napautus kerran nostaa valittua syöttöarvoa 7 DOWN – Napautus kerran alentaa valittua syöttöarvoa CDF18-26-36-46--O-16s.book Seite 199 Montag, 7. November 2016 2:13 14FI Toimintakuvaus CoolFreeze

CDF36, CDF46 Liittimet (kuva 3, sivulla 2) ja käyttökenttä (kuva 5, sivulla 3): Kohd

Nimitys Selitys 1 Päälle-/poispainike Kytkee kylmälaukun päälle tai pois, kun painiketta painetaan yksi tai kaksi sekuntia 2 POWER Toimintailmaisin LED palaa vihreänä: Kompressori on päällä LED palaa oranssina: Kompressori on pois päältä LED vilkkuu oranssina: Näyttö on pois päältä, akun tila matala 3 ERROR LED vilkkuu punai- sena: Laite on päällä, mutta ei käyttövalmis 4 SET Valitsee syöttötilan Lämpötilan säätö Lämpötilayksikön (°Celsius tai °Fahrenheit) asetus Akkuvahdin asetus 5 – Näyttää jäähdytyslokeron lämpötilan Kolme ensimmäistä kohtaa nelinumeroisella näytöllä ilmai- see lämpötilan, neljäs kohta lämpötilayksikön (°C tai °F). 6 ADJUST Napautus kerran nostaa valittua syöttöarvoa Napautus kerran alentaa valittua syöttöarvoa CDF18-26-36-46--O-16s.book Seite 200 Montag, 7. November 2016 2:13 14FI CoolFreeze Käyttö

7.1 Ennen ensikäyttöä

7.2 Vinkkejä energian säästämiseen

• Valitkaa asennuspaikka, joka on hyvin tuuletettu ja suojassa auringonpaisteelta.

• Antakaa lämminten ruokien jäähtyä ennen niiden säilyttämistä laitteessa kylminä.

• Älkää avatko kylmälaitetta tarpeettoman usein.

• Älä jätä jäähdytyslaitetta auki pidemmäksi ajaksi kuin tarpeen.

• Sulattakaa kylmälaukku heti, kun siihen on muodostunut jääkerros.

• Välttäkää tarpeettoman matalaa sisälämpötilaa.

7.3 Kylmälaukun liittäminen

Kylmälaukkua voidaan käyttää 12 V tai 24 V -tasajännitteellä.

Kylmälaukku on varmuuden vuoksi varustettu elektronisella napaisuussuojauksella, joka suojaa kylmälaukkua väärältä napaisuudelta akkuliitännässä sekä oikosululta. ➤ Työntäkää 12/24 V -liitäntäjohto (kuva 1 2, sivulla 2) laitteen tasajänniteliitti- meen ja liittäkää se savukkeensytyttimeen tai 12 V tai 24 V -pistorasiaan. OHJE Puhdistakaa uusi kylmälaukku hygieenisistä syistä kostealla liinalla sisältä ja ulkoa ennen laitteen käyttöön ottamista (kts. myös kap. ”Puhdistami- nen ja hoito” sivulla 207). HUOMAUTUS! Laitevauriovaara! Irrottakaa kylmälaukku ja muut sähköä kuluttavat laitteet akusta ennen kuin lataatte akkua pikalaturilla. Ylijännitteet voivat vahingoittaa laitteiden elektroniikkaa. CDF18-26-36-46--O-16s.book Seite 201 Montag, 7. November 2016 2:13 14FI Käyttö CoolFreeze

7.4 Akkutarkkailulaitteen käyttäminen

Jos kylmälaukkua käytetään ajoneuvon sytytyksen ollessa pois päältä, laukku kytkey- tyy itsestään pois päältä heti, kun syöttöjännite laskee säädetyn arvon alle. Kylmä- laukku kytkeytyy päälle heti, kun akun lataustila on saavuttanut jännitteen, jossa laukku kytkeytyy uudelleen päälle.

Tilassa ”HIGH” akkutarkkailulaite reagoi nopeammin kuin tasolla ”LOW” (ks. seu- raava taulukko). CDF18

HUOMAUTUS! Vahingoittumisvaara! Akkuun jää akkutarkkailulaitteen suorittaman pois kytkennän jälkeen vain osa sen täydestä latauskapasiteetista. Välttäkää useita käynnistyksiä ja sähköä kuluttavien laitteiden käyttämistä ilman pidempiä latausvaiheita. Huolehtikaa siitä, että akku ladataan uudelleen. Akkutarkkailulaitteen tila LOW HIGH Poiskytkentäjännite 12 V:lla 10,2 V ± 0,3 V 11,2 V ± 0,3 V Jälleenkytkeytymisjännite 12 V:lla 11,2 V ± 0,3 V 12,2 V ± 0,3 V Poiskytkentäjännite 24 V:lla 22,0 V ± 0,3 V 23,9 V ± 0,3 V Jälleenkytkeytymisjännite 24 V:lla 23,3 V ± 0,3 V 25,1 V ± 0,3 V Akkutarkkailulaitteen tila LOW MED HIGH Poiskytkentäjännite 12 V:lla 10,1 V 11,4 V 11,8 V Jälleenkytkeytymisjännite 12 V:lla 11,1 V 12,2 V 12,6 V Poiskytkentäjännite 24 V:lla 21,5 V 24,1 V 24,6 V Jälleenkytkeytymisjännite 24 V:lla 23,0 V 25,3 V 26,2 V CDF18-26-36-46--O-16s.book Seite 202 Montag, 7. November 2016 2:13 14FI CoolFreeze Käyttö

CDF26: Akkuvahdin tilan asetus Vaihda akkuvahdin tila seuraavasti: ➤ Kytke kylmälaukku päälle. ➤ Paina painiketta „SET“ kolme kertaa. ➤ Aseta akkuvahdin tila painikkeilla „+“ tai „–“. ✓ Näyttö näyttää asetetun tilan muutaman sekunnin ajan. Näyttö vilkkuu muutaman kerran, ennen kuin se palaa tämänhetkisen lämpötilan näyttöön. CDF36, CDF46: Akkuvahdin tilan asetus Vaihda akkuvahdin tila seuraavasti: ➤ Kytke kylmälaukku päälle. ➤ Paina painiketta ”SET” kolme kertaa. ➤ Aseta akkuvahdin tila painikkeilla ”ADJUST”.

7.5 Kylmälaukun käyttäminen

➤ Asettakaa kylmälaukku tukevalle alustalle. Huolehtikaa siitä, että tuuletusrakoja ei peitetä ja että lämmennyt ilma pääsee poistumaan hyvin. ➤ Liittäkää kylmälaukku, kts. kap. ”Kylmälaukun liittäminen” sivulla 201. OHJE Kun kylmälaukku saa virtansa käynnistysakusta, valitkaa akkutarkkailulait- teen tilaksi ”HIGH”. Jos kylmälaukku on liitetty erilliseen syöttöakkuun, akkutarkkailulaitteen tilaksi riittää ”LOW”. Aseta akkutarkkailulaite asentoon ”LOW”, kun haluat käyttää kylmälauk- kua vaihtovirtaverkon avulla. HUOMAUTUS! Ylikuumenemisvaara! Huolehtikaa aina siitä, käytössä syntyvä lämpö saadaan johdettua riittä- vän hyvin pois. Huolehtikaa siitä, että tuuletusrakoja ei peitetä. Huolehti- kaa siitä, että laite on riittävän etäällä seinistä tai esineistä, jotta ilma pääsee kiertämään. CDF18-26-36-46--O-16s.book Seite 203 Montag, 7. November 2016 2:13 14FI Käyttö CoolFreeze

Kylmälaukun salpaus ➤ Sulkekaa kansi. ➤ Painakaa salpausta alaspäin (kuva 6 1, sivulla 3) kunnes kuulette sen lukittuvan. CDF18: Kylmälaukun kytkeminen päälle ➤ Työntäkää liukukytkin ”BATTERY MONITOR” asentoon ”HIGH” käyttäessänne laitetta käynnistysakun avulla tai asentoon ”LOW” käyttäessänne laitetta syöt- töakun avulla. ✓ LED ”POWER” loistaa vihreänä. ✓ Kylmälaukku alkaa jäähdyttää sisätilaansa. ➤ Säätäkää jäähdytyslämpötila lämpötilasäätimellä ”TEMPERATURE”. ✓ LED ”POWER” loistaa keltaisena, kun säädetty jäähdytyslämpötila on saavutettu. CDF26, CDF36, CDF46: Kylmälaukun päälle kytkeminen ➤ Paina painiketta ”ON/OFF” kolme sekuntia. ✓ LED ”POWER” loistaa vihreänä. ✓ Näyttö kytkeytyy päälle ja näyttää nykyisen jäähdytyslämpötilan. ✓ Kylmälaukku alkaa jäähdyttää sisätilaansa. CDF18: Kylmälaukun kytkeminen pois päältä ➤ Tyhjentäkää kylmälaukku. ➤ Kytke kylmälaukku pois päältä: Työnnä liukukytkin ”BATTERY MONITOR” asen- toon ”0”. ➤ Vetäkää liitäntäjohto irti. Jos poistatte kylmälaukun käytöstä pidemmäksi aikaa: ➤ Jättäkää kansi hieman auki. Näin estätte hajujen muodostumisen. HUOMAUTUS! Liian alhaisesta lämpötilasta aiheutuu vaara! Huolehtikaa siitä, että kylmälaukussa on vain esineitä tai tuotteita, jotka saa jäähdyttää valittuun lämpötilaan. CDF18-26-36-46--O-16s.book Seite 204 Montag, 7. November 2016 2:13 14FI CoolFreeze Käyttö

CDF26, CDF36, CDF46: Kylmälaatikon pois päältä kytkeminen ➤ Tyhjennä kylmälaukku. ➤ Kytke kylmälaukku pois päältä. ➤ Irrota liitäntäjohto. Jos poistat kylmälaukun käytöstä pidemmäksi aikaa: ➤ Jätä kansi hieman auki. Näin estät hajujen muodostumisen.

7.6 Lämpötilan säätö

CDF26 ➤ Paina painiketta „SET“ kerran. ➤ Aseta jäähdytyslämpötila painikkeilla „+“ tai „–“. ✓ Näyttö näyttää asetetun jäähdytyslämpötilan muutaman sekunnin ajan. Näyttö vilkkuu muutaman kerran, ennen kuin se palaa tämänhetkisen lämpötilan näyt- töön. CDF36, CDF46 ➤ Paina painiketta ”SET” kerran. ➤ Aseta jäähdytyslämpötila painikkeella ”ADJUST”. ✓ Näyttö näyttää asetetun jäähdytyslämpötilan muutaman sekunnin ajan. Näyttö vilkkuu muutaman kerran, ennen kuin se palaa tämänhetkisen lämpötilan näyt- töön. CDF18-26-36-46--O-16s.book Seite 205 Montag, 7. November 2016 2:13 14FI Käyttö CoolFreeze

7.7 Lämpötilayksikön valinta

CDF26 Voit valita lämpötilan näytön °Celsius- ja °Fahrenheit-yksikköjen välillä. Toimi tätä var- ten seuraavasti: ➤ Kytke kylmälaukku päälle. ➤ Paina painiketta „SET“ kaksi kertaa. ➤ Aseta lämpötilayksikkö °Celsius tai °Fahrenheit painikkeilla „+“ tai „–“. ✓ Näyttö näyttää asetetun lämpötilayksikön muutaman sekunnin ajan. Näyttö vilk- kuu muutaman kerran, ennen kuin se palaa tämänhetkisen lämpötilan näyttöön. CDF36, CDF46 Voit valita lämpötilan näytön °Celsius- ja °Fahrenheit-yksikköjen välillä. Toimi tätä var- ten seuraavasti: ➤ Kytke kylmälaukku päälle. ➤ Paina painiketta ”SET” kaksi kertaa. ➤ Aseta lämpötilayksikkö °Celsius tai °Fahrenheit painikkeella ”ADJUST”.

7.8 Kylmälaukun sulattaminen

Ilmankosteus voi muodostaa haihduttimeen tai kylmälaukun sisälle huurretta, joka heikentää jäähdytystehoa. Sulattakaa laite ajoissa.

Menetelkää seuraavalla tavalla sulattaaksenne kylmälaukun: ➤ Ottakaa kylmätavarat pois. ➤ Laittakaa ne mahd. toiseen kylmälaitteeseen, jotta ne pysyvät kylminä. ➤ Kytkekää laite pois päältä. ➤ Jättäkää kansi auki. ➤ Pyyhkikää sulamisvesi pois. HUOMAUTUS! Laitevauriovaara! Älkää koskaan käyttäkö kovia tai teräviä esineitä jääkerrostumisen poista- miseen tai kiinni jäätyneiden esineiden irrottamiseen. CDF18-26-36-46--O-16s.book Seite 206 Montag, 7. November 2016 2:13 14FI CoolFreeze Puhdistaminen ja hoito

➤ Vetäkää tasausholkki (kuva 7 4, sivulla 3) irti pistokkeesta. ➤ Kiertäkää ruuvi (kuva 7 5, sivulla 3) ulos rungon ylemmästä puoliskosta (kuva 7 1, sivulla 3). ➤ Nostakaa rungon ylempi puolisko (kuva 7 6, sivulla 3) varovasti pois alapuolis- kosta. ➤ Ottakaa kontaktitappi (kuva 7 3, sivulla 3) pois. ➤ Vaihtakaa viallinen sulake (kuva 7 2, sivulla 3) uuteen sulakkeeseen, jonka arvo on sama (8A 32V). ➤ Kootkaa pistoke käänteisessä järjestyksessä kokoon.

7.10 Hehkulampun vaihtaminen (CDF26, CDF36, CDF46)

➤ Painakaa kytkinnastaa (kuva 8 2, sivulla 3) alaspäin niin, että valaisimen läpinä- kyvä osa (kuva 8 1, sivulla 3) voidaan ottaa eteenpäin pois. ➤ Vaihtakaa hehkulamppu. ➤ Asettakaa valaisin takaisin runkoon. 8 Puhdistaminen ja hoito

➤ Puhdistakaa laite toisinaan sisältä ja ulkoa kostealla liinalla. ➤ Varmista, että laitteen ilmanotto- ja poistoaukot ovat puhtaita pölystä ja liasta, jotta toiminnassa syntyvä lämpö voidaan johtaa pois ja laite ei pääse vaurioitumaan. VAROITUS! Irrota laite verkosta aina ennen puhdistusta ja huoltoa. HUOMAUTUS! Vaurioitumisvaara!

• Älä puhdista kylmälaitetta koskaan juoksevan veden alla tai tiskivedessä.

• Älä käytä puhdistamiseen kovia puhdistusaineita tai kovia esineitä, koska ne voivat vahingoittaa kylmälaitetta. CDF18-26-36-46--O-16s.book Seite 207 Montag, 7. November 2016 2:13 14FI Takuu CoolFreeze

9Takuu Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi. Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa näkyy ostopäivä,

• valitusperuste tai vikakuvaus. 10 Häiriöiden poistaminen Häiriö Mahdollinen syy Ratkaisuehdotus Laite ei toimi, LED ei pala. Ajoneuvon tasavirtapisto- rasiassa ei ole jännitettä. Useimmissa ajoneuvoissa virran täytyy olla päällä, jotta tasavirtapistorasia saa jännitettä. Vaihtovirtapistorasiassa ei ole jännitettä. Kokeile toista pistorasiaa. Laite ei jäähdytä (pis- toke on kiinnitetty, LED ”POWER” loistaa). Kompressori rikki. Vain valtuutettu asiakaspalveluliike voi korjata vian. Laite ei jäähdytä (pis- toke on kiinnitetty, LED ”ERROR” vilkkuu). Käyttöjännite ei riitä. Tarkasta akku ja lataa se tarvittaessa. Käytettäessä tasavirta- pistorasiassa: Sytytys on päällä, laite ei toimi ja LED ei loista. Vedä pistoke pisto- rasiasta ja tarkasta seu- raavat kohdat. Tasavirtapistorasian kehys on likainen. Tämän vuoksi sähköinen kontakti on heikko. Jos pistoke lämpenee tasavirtapisto- rasiassa hyvin lämpimäksi, joko kehys täytyy puhdistaa tai pistoketta ei ole mahdollisesti koottu oikein. 12/24 V -pistokkeessa oleva sulake on palanut. Vaihda 12 V -pistokkeen sulake (5 A) ks. kap. ”Pistokesulakkeen (12/24 V) vaihtaminen” sivulla 207. Ajoneuvon sulake on pala- nut. Vaihda ajoneuvon 12/24 V -pisto- rasian sulake (tavallisesti 15A) (noudata ajoneuvon käyttöohjeita). LED ”ERROR” vilkkuu yli 2 min. ajan seuraa- vasti: 3x vilkku, tauko, 3x vilkku, tauko, ... Laite rikki. Vain valtuutettu asiakaspalveluliike voi korjata vian. CDF18-26-36-46--O-16s.book Seite 208 Montag, 7. November 2016 2:13 14FI CoolFreeze Hävittäminen

11 Hävittäminen ➤ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon. Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi. 12 Tekniset tiedot CDF18 CDF26Tuotenro: 9600000460 9600000183Tilavuus: 18 l 21 lLiitäntäjännite: 12/24 Vg Nimellisvirta 12 Vg: 3,5 A 5,0 A 24 Vg: 1,9 A 2,5 A Jäähdytysteho: +10 °C ... –18 °CIlmastoluokka: N tai TYmpäristön lämpötila: +16 °C ... +43 °C Mitat (L x K x S), mm: 465 x 414 x 300 550 x 425 x 260 Paino: 9,5 kg 12,7 kgHyväksynnät/Sertifikaatit:

Jäähdytyskierto sisältää R134a:ta. CDF36 CDF46Tuotenro: 9600000461 9600000462Tilavuus: 31 l 39 lLiitäntäjännite: 12/24 Vg Nimellisvirta12 Vg: 5,0 A 5,0 A 24 Vg: 2,5 A 2,5 A Jäähdytysteho: +10 °C ... –15 °CIlmastoluokka: N tai TYmpäristön lämpötila: +16 °C ... +43 °C Mitat (L x K x S), mm: 560 x 380 x 340 560 x 475 x 340 Paino: 12,5 kg 13,7 kgHyväksynnät/Sertifikaatit: OHJE Yli 32 °C (90 °F) lämpötilassa ei minimilämpötilaa voida enää saavuttaa.
