BRUGSANVISNING CoolFreeze CDF 26 DOMETIC

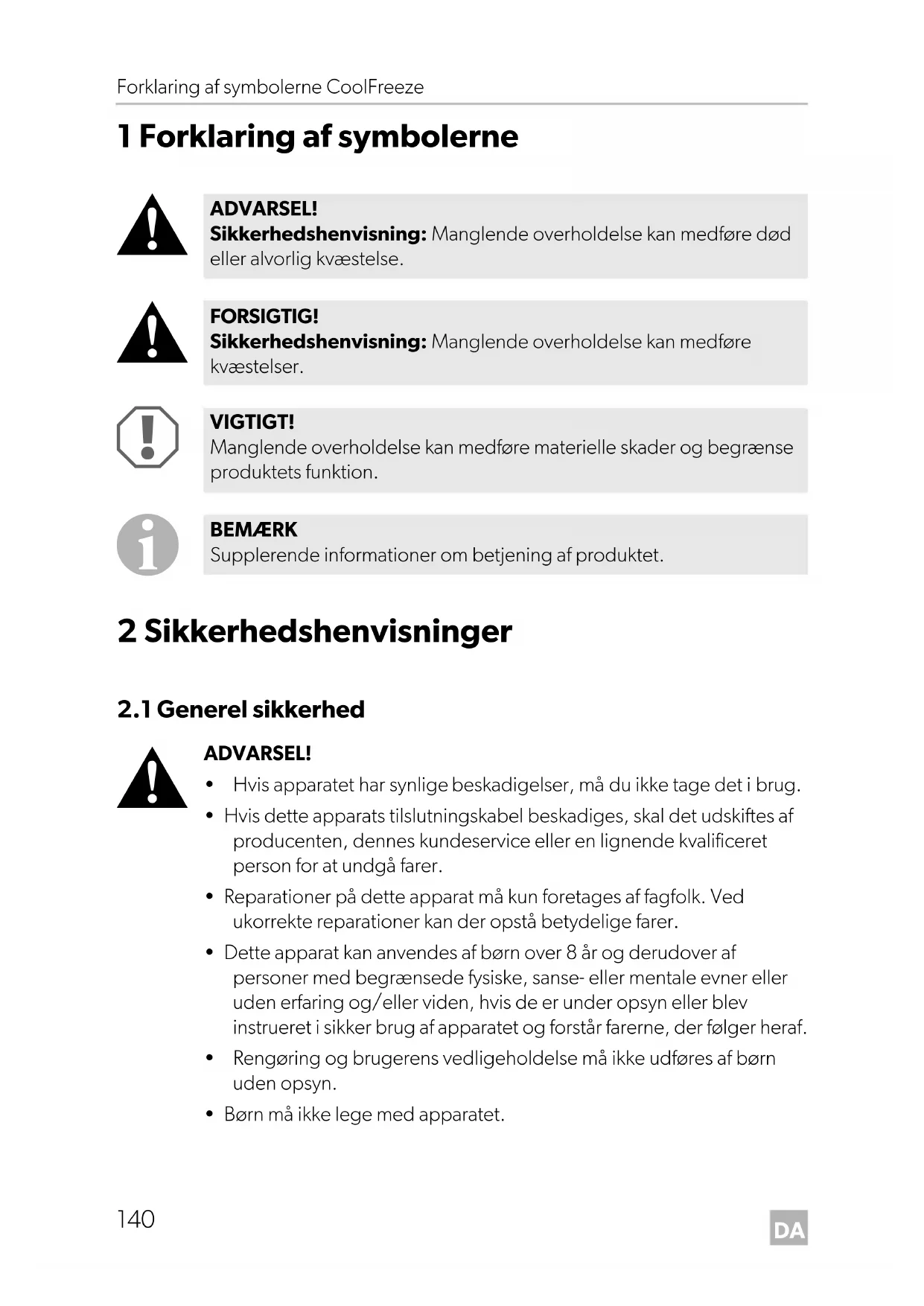

1 Forklaring af symbolerne

2 Sikkerhedshenvisninger

• Hvis apparatet har synlige beskadigelser, må du ikke tage det i brug.

• Hvis dette apparats tilslutningskabel beskadiges, skal det udskiftes af producenten, dennes kundeservice eller en lignende kvalificeret person for at undgå farer.

• Reparationer på dette apparat må kun foretages af fagfolk. Ved ukorrekte reparationer kan der opstå betydelige farer.

• Dette apparat kan anvendes af børn over 8 år og derudover af personer med begrænsede fysiske, sanse- eller mentale evner eller uden erfaring og/eller viden, hvis de er under opsyn eller blev instrueret i sikker brug af apparatet og forstår farerne, der følger heraf.

• Rengøring og brugerens vedligeholdelse må ikke udføres af børn uden opsyn.

• Børn må ikke lege med apparatet. ADVARSEL! Sikkerhedshenvisning: Manglende overholdelse kan medføre død eller alvorlig kvæstelse. FORSIGTIG! Sikkerhedshenvisning: Manglende overholdelse kan medføre kvæstelser. VIGTIGT! Manglende overholdelse kan medføre materielle skader og begrænse produktets funktion. BEMÆRK Supplerende informationer om betjening af produktet. CDF18-26-36-46--O-16s.book Seite 140 Montag, 7. November 2016 2:13 14DA CoolFreeze Sikkerhedshenvisninger

• Opbevar og anvend apparatet uden for børns rækkevidde (under 8år).

• Afbryd apparatet fra nettet – før rengøring og vedligeholdelse –efter brug

• Sammenlign spændingsangivelsen på typeskiltet med energi- forsyningen, der er til rådighed.

• Tilslut kun apparatet til en DC-stikdåse i køretøjet (f.eks. cigaret- tænder) med DC-tilslutningskablet.

• Træk aldrig stikket ud af stikdåsen med tilslutningskablet.

• Afbryd køleapparatet og andre forbrugere fra batteriet, før du tilslutter hurtigopladeren.

• Afbryd forbindelsen, eller slå køleapparatet fra, når motoren standses. I modsat fald kan batteriet blive afladet.

• Køleapparatet er ikke egnet til transport af stoffer, der er ætsende eller indeholder opløsningsmidler.

• Dette køleapparatet indeholder brændbart cyklopentan i isoleringen. Gasserne i isoleringsmaterialet kræver en særlig bortskaffelsesme- tode. Aflevér apparatet til korrekt bortskaffelse ved afslutningen af dets levetid.

2.2 Sikkerhed under anvendelse af apparatet

• Stil ikke apparatet i nærheden af åben ild eller andre varmekilder (varmeapparater, stærk sol, gasovne osv.).

• Fare for overophedning! Sørg altid for, at varme, der opstår under driften, kan føres tilstrækkeligt bort. Sørg for, at apparatet har tilstrækkelig afstand til vægge og genstande, så luften kan cirkulere.

• Ventilationsåbningerne må ikke tildækkes.

• Fyld ikke væsker eller is i den indvendige beholder.

5 Korrekt brug Køleboksen egner sig til at køle og dybfryse levnedsmidler. Apparatet er også egnet til anvendelse på både. Apparatet er beregnet til tilslutning til en 12 Vg- og 24 Vg-stikdåse i ledningsnettet i en bil (cigarettænder), båd eller autocamper.

6 Funktionsbeskrivelse Køleboksen kan afkøle varer og holde varer kolde samt dybfryse dem. Afkølingen foretages med et vedligeholdelsesfrit, CFC-frit kølekredsløb med kompressor. Den ekstrakraftige CFC-fri isolering og den effektive kompressor sikrer en særlig hurtig afkøling. Køleboksen er egnet til mobil anvendelse. Hvis køleboksen anvendes på både, kan det udsættes for en konstant hældning på 30°. En totrins (CDF18)/tretrins (CDF26, CDF36, CDF46) batteriovervågning, der er integreret i apparatet, beskytter køretøjets batteri mod for kraftig afladning. BEMÆRK Vi anbefaler at anvende følgende ensrettere ved tilslutning af apparatet til vekselstrømnettet:

• 220–240 V: CoolPower EPS100

• 110–240 V: CoolPower MPS35 FORSIGTIG! Vigtigt – Sundhedsfare! Kontrollér, om apparatets kølekapacitet svarer til kravene for fødevarerne eller lægemidlerne, som du vil køle. CDF18-26-36-46--O-16s.book Seite 143 Montag, 7. November 2016 2:13 14DA Funktionsbeskrivelse CoolFreeze

CDF18 Betjeningsfelt og tilslutningsbøsning (fig. 2, side 2): Pos. Betegnelse Forklaring 1 TEMPERATURE Temperaturregulering, køletemperatur i slutpositionerne: COLD: +10 °C FREEZE: –18 °C 2 POWER Driftsindikator Lysdioden lyser grønt: Apparatet er tændt og driftsklart. Lysdioden lyser gult: Den indstillede temperatur er nået. 3 ERROR Lysdioden blinker rødt: Det tændte apparat er ikke driftsklart. 4 BATTERY MONITOR Tændekontakt/batteriovervågning: 0: Apparat er frakoblet. HIGH: Apparatet er tændt, og batteriover- vågningen er i modusen HIGH. LOW: Apparatet er tændt, og batteriover- vågningen er i modusen LOW. 5 12/24V DC Tilslutningsbøsning jævnspændingsforsyning CDF18-26-36-46--O-16s.book Seite 144 Montag, 7. November 2016 2:13 14DA CoolFreeze Funktionsbeskrivelse

CDF26 Tilslutningsbøsning (fig. 3, side 2) og betjeningsfelt (fig. 4 , side 2): Pos. Betegnelse Forklaring 1 Tænd-/sluk-tast Tænder eller slukker køleboksen, når der trykkes på tasten i et til to sekunder 2 POWER Driftsindikator Lysdioden lyser grønt: Kompressoren er tændt Lysdioden lyser orange: Kompressoren er slukket Lysdioden blinker orange: Displayet er frakoblet, batte- ristatus for lav 3 ERROR Lysdioden blinker rødt: Det tændte apparat er ikke driftsklart. 4 SET Vælger indtastningsmodussen Indstilling af temperaturen Indstilling af temperaturenheden (°Celsius eller °Fahrenheit) Indstilling af batteriovervågningen 5 – Viser temperaturen i køleboksen De første tre cifre på det fircifrede display viser temperatu- ren, det fjerde ciffer temperaturenheden (°C eller °F). 6 UP + Et tryk forøger den valgte indtastningsværdi 7 DOWN – Et tryk reducerer den valgte indtastningsværdi CDF18-26-36-46--O-16s.book Seite 145 Montag, 7. November 2016 2:13 14DA Funktionsbeskrivelse CoolFreeze

CDF36, CDF46 Tilslutningsbøsning (fig. 3, side 2) og betjeningsfelt (fig. 5 , side 3): Pos. Betegnelse Forklaring 1 Tænd-/sluk-tast Tænder eller slukker køleboksen, når der trykkes på tasten i et til to sekunder 2 POWER Driftsindikator Lysdioden lyser grønt: Kompressoren er tændt Lysdioden lyser orange: Kompressoren er slukket Lysdioden blinker orange: Displayet er frakoblet, batteristatus for lav 3 ERROR Lysdioden blinker rødt: Det tændte apparat er ikke driftsklart. 4 SET Vælger indtastningsmodussen Indstilling af temperaturen Indstilling af temperaturenheden (°Celsius eller °Fahrenheit) Indstilling af batteriovervågningen 5 – Viser temperaturen i køleboksen De første tre cifre på det fircifrede display viser temperatu- ren, det fjerde ciffer temperaturenheden (°C eller °F). 6 ADJUST Et tryk forøger den valgte indtastningsværdi Et tryk reducerer den valgte indtastningsværdi CDF18-26-36-46--O-16s.book Seite 146 Montag, 7. November 2016 2:13 14DA CoolFreeze Betjening

• Vælg et anvendelsessted, der er godt ventileret og beskyttet mod sol.

• Lad først varm mad afkøle, før du holder den kold i apparatet.

• Åbn ikke køleapparatet hyppigere end nødvendigt.

• Lad ikke køleapparatet forblive åbent længere end nødvendigt.

• Afrim køleboksen, så snart der har dannet sig et islag.

• Undgå unødigt lav indvendig temperatur.

7.3 Tilslutning af køleboksen

Køleboksen kan tilsluttes til 12 V eller 24 V jævnspænding.

Af sikkerhedsmæssige årsager er køleboksen udstyret med en elektronisk polbeskyt- telse, der beskytter køleboksen mod forkert polforbindelse ved tilslutning til batte- rier og mod kortslutning. ➤ Sæt 12/24 V-tilslutningskablet (fig. 1 2, side 2) i jævnspændingsstikket, og til- slut det til cigarettænderen eller en 12 V eller 24 V-stikdåse. BEMÆRK Før du tager den nye køleboks i brug, bør du af hygiejniske årsager ren- gøre den indvendigt og udvendigt med en fugtig klud (se også kapitlet „Rengøring og vedligeholdelse“ på side 153). VIGTIGT! Fare for skader på apparatet! Afbryd køleboksen og andre forbrugere fra batteriet, før du oplader bat- teriet med en hurtigoplader. Overspænding kan beskadige apparatets elektronik. CDF18-26-36-46--O-16s.book Seite 147 Montag, 7. November 2016 2:13 14DA Betjening CoolFreeze

7.4 Anvendelse af batteriovervågningen

Hvis køleboksen anvendes i køretøjet, når tændingen er slået fra, frakobles boksen automatisk, når forsyningsspændingen kommer under en indstillelig værdi. Køle- boksen tilkobles igen, når batteriet er opladet og gentilkoblingsspændingen nået.

VIGTIGT! Fare for beskadigelse! Batteriet har ikke mere sin fulde ladekapacitet, når det frakobles af batte- riovervågningen. Undgå at starte flere gange og at anvende strømfor- brugere uden længere opladningsfaser. Sørg for, at batteriet oplades igen. Batteriovervågningsmodus LOW HIGH Frakoblingsspænding ved 12 V 10,2 V ± 0,3 V 11,2 V ± 0,3 V Gentilkoblingsspænding ved 12 V 11,2 V ± 0,3 V 12,2 V ± 0,3 V Frakoblingsspænding ved 24 V 22,0 V ± 0,3 V 23,9 V ± 0,3 V Gentilkoblingsspænding ved 24 V 23,3 V ± 0,3 V 25,1 V ± 0,3 V Batteriovervågningsmodus LOW MED HIGH Frakoblingsspænding ved 12 V 10,1 V 11,4 V 11,8 V Gentilkoblingsspænding ved 12 V 11,1 V 12,2 V 12,6 V Frakoblingsspænding ved 24 V 21,5 V 24,1 V 24,6 V Gentilkoblingsspænding ved 24 V 23,0 V 25,3 V 26,2 V BEMÆRK Hvis køleboksen forsynes fra startbatteriet, skal batteriover- vågningsmodusen „HIGH“ vælges. Hvis køleboksen er tilsluttet til et forsyningsbatteri, er batteriovervågningsmodusen „LOW“ tilstrækkelig. Hvis køleboksen skal tilsluttes til vekselstrømnettet via en ensretter, skal batteriovervågningen stilles på „LOW“. CDF18-26-36-46--O-16s.book Seite 148 Montag, 7. November 2016 2:13 14DA CoolFreeze Betjening

CDF26: Indstilling af batteriovervågningsmodusen Gå frem på følgende måde for at skifte modusen for batteriovervågningen: ➤ Tænd køleboksen. ➤ Tryk tre gange på tasten „SET“. ➤ Indstil modusen for batteriovervågningen med tasterne „+“ og „–“. ✓ Displayet viser den indstillede modus i et par sekunder. Displayet blinker et par gange, før det skifter tilbage til visning af den aktuelle temperatur. CDF36, CDF46: Indstilling af batteriovervågningsmodusen Gå frem på følgende måde for at skifte modussen for batteriovervågningen: ➤ Tænd køleboksen. ➤ Tryk tre gange på tasten „SET“. ➤ Indstil modusen for batteriovervågningen med tasten „ADJUST“.

7.5 Anvendelse af køleboksen

➤ Stil køleboksen på et fast underlag. Sørg for, at ventilationsåbningerne ikke er tildækkede, og den opvarmede luft kan slippe bort. ➤ Tilslut køleboksen, se kapitlet „Tilslutning af køleboksen“ på side 147.

Låsning af køleboksen ➤ Luk låget. ➤ Tryk låsen (fig. 6 1, side 3) ned, indtil det kan høres, at den går i indgreb. VIGTIGT! Fare for overophedning! Sørg altid for, at varme, der opstår under driften, kan føres tilstrækkeligt bort. Ventilationsåbningerne må ikke tildækkes. Sørg for, at apparatet har tilstrækkelig afstand til vægge og genstande, så luften kan cirkulere. VIGTIGT! Fare på grund af for lav temperatur! Sørg for, at der kun er genstande eller varer i køleboksen, der må afkøles til den valgte temperatur. CDF18-26-36-46--O-16s.book Seite 149 Montag, 7. November 2016 2:13 14DA Betjening CoolFreeze

CDF18: Tilkobling af køleboksen ➤ Stil skydekontakten „BATTERY MONITOR“ på „HIGH“ til tilslutning til et start- batteri eller på „LOW“ til tilslutning til et forsyningsbatteri. ✓ Lysdioden „POWER“ lyser grønt. ✓ Køleboksen starter med at køle det indvendige rum. ➤ Indstil køletemperaturen med temperaturreguleringen „TEMPERATURE“. ✓ Når den indstillede køletemperatur er nået, lyser lysdioden „POWER“ gult. CDF26, CDF36, CDF46: Tilkobling af køleboksen ➤ Tryk på tasten „ON/OFF“ i tre sekunder. ✓ Lysdioden „POWER“ lyser grønt. ✓ Displayet tændes og viser den aktuelle køletemperatur. ✓ Køleboksen starter med at køle det indvendige rum. CDF18: Frakobling af køleboksen ➤ Tøm køleboksen. ➤ Slå køleboksen fra: Skub skydekontakten „BATTERY MONITOR“ til „0“. ➤ Træk tilslutningskablet ud. Hvis du ikke vil anvende køleboksen i længere tid: ➤ Lad låget stå lidt åbent. På den måde forhindrer du, at der opstår lugtgener. CDF26, CDF36, CDF46: Frakobling af køleboksen ➤ Tøm køleboksen. ➤ Slå køleboksen fra. ➤ Træk tilslutningskablet ud. Hvis du ikke vil anvende køleboksen i længere tid: ➤ Lad låget stå lidt åbent. På den måde forhindrer du, at der opstår lugtgener. CDF18-26-36-46--O-16s.book Seite 150 Montag, 7. November 2016 2:13 14DA CoolFreeze Betjening

CDF26 ➤ Tryk en gang på tasten „SET“. ➤ Indstil køletemperaturen med tasterne „+“ og „–“. ✓ Displayet viser den indstillede ønskede køletemperatur i et par sekunder. Dis- playet blinker et par gange, før det skifter tilbage til visning af den aktuelle tem- peratur. CDF36, CDF46 ➤ Tryk en gang på tasten „SET“. ➤ Indstil køletemperaturen med tasten „ADJUST“. ✓ Displayet viser den indstillede ønskede køletemperatur i et par sekunder. Dis- playet blinker et par gange, før det skifter tilbage til visning af den aktuelle tem- peratur.

7.7 Valg af temperaturenhed

CDF26 Til temperaturvisningen kan der vælges mellem værdierne for °celsius og °fahren- heit. Gå frem på følgende måde: ➤ Tænd køleboksen. ➤ Tryk to gange på tasten „SET“. ➤ Indstil temperaturenheden °celsius eller °fahrenheit med tasterne „+“ og „–“. ✓ Displayet viser den indstillede temperaturenhed i et par sekunder. Displayet blin- ker et par gange, før det skifter tilbage til visning af den aktuelle temperatur. CDF36, CDF46 Til temperaturvisningen kan der vælges mellem værdierne for °Celsius og °Fahrenheit. Gå frem på følgende måde: ➤ Tænd køleboksen. ➤ Tryk to gange på tasten „SET“. ➤ Indstil temperaturenheden °celsius eller °fahrenheit med tasten „ADJUST“. CDF18-26-36-46--O-16s.book Seite 151 Montag, 7. November 2016 2:13 14DA Betjening CoolFreeze

7.8 Afrimning af køleboksen

Luftfugtighed kan sætte sig som rim på fordamperen eller i køleboksens indvendige rum og derved reducere kølekapaciteten. Afrim apparatet rettidigt.

Gå frem på følgende måde for at afrime køleboksen: ➤ Tag indholdet ud. ➤ Opbevar det evt. i et andet køleapparat, så det forbliver koldt. ➤ Sluk for apparatet. ➤ Lad låget stå åbent. ➤ Tør vandet op.

7.9 Udskiftning af stiksikringen (12/24 V)

➤ Træk udligningsmuffen (fig. 7 4, side 3) af stikket. ➤ Skru skruen (fig. 7 5, side 3) ud af den øverste halvdel af huset (fig. 7 1, side 3). ➤ Løft forsigtigt den øverste halvdel af huset af den nederste (fig. 7 6, side 3). ➤ Tag stikbenet (fig. 7 3, side 3) ud. ➤ Udskift den defekte sikring (fig. 7 2, side 3) med en ny sikring med den samme værdi (8A 32V). ➤ Sæt stikket sammen igen i omvendt rækkefølge.

7.10 Udskiftning af pæren (CDF26, CDF36, CDF46)

➤ Tryk koblingsstiften (fig. 8 2, side 3) ned, så den transparente del (fig. 8 1, side 3) af lampen kan tages af forfra. ➤ Udskift pæren. ➤ Sæt lampen i kabinettet igen. VIGTIGT! Fare for skader på apparatet! Anvend aldrig hårdt eller spidst værktøj til at fjerne islag eller til at løsne fastfrosne genstande. CDF18-26-36-46--O-16s.book Seite 152 Montag, 7. November 2016 2:13 14DA CoolFreeze Rengøring og vedligeholdelse

➤ Rengør af og til apparatet indvendigt og udvendigt med en fugtig klud. ➤ Sørg for, at apparatets ventilations- og udluftningsåbninger er fri for støv og urenhededer, så varmen, der opstår under driften, kan ledes bort, og apparatet ikke tager skade. 9 Garanti Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (adresser, se vejledningens bagside) eller din forhandler. Ved reparation eller krav om garanti skal du medsende følgende bilag:

• En kopi af regningen med købsdato

• En reklamationsgrund eller en fejlbeskrivelse ADVARSEL! Afbryd før rengøring og vedligeholdelse apparatet fra nettet. VIGTIGT! Fare for beskadigelse!

• Rengør aldrig køleapparatet under rindende vand eller i opvaskevand.

• Anvend ikke skrappe rengøringsmidler eller hårde genstande ved rengøringen, da de kan beskadige køleapparatet. CDF18-26-36-46--O-16s.book Seite 153 Montag, 7. November 2016 2:13 14DA Udbedring af fejl CoolFreeze

• Før du tar apparatet i bruk, må du passe på at ledningen og støpslet er tørre.
