BRUKSANVISNING K 7.450 Kärcher

En muligvis farlig situation, som kan fore til alvorlige personskader aller til ddd.

Forsigtig

En muligvis farlig situation, som kan.fore til personskader aller til materialeskader.

Miljøbeskyttelse

Strålerør med trykregulering (Vario Power)

Pleje og vedligeholdelse

Risiko

Forbehold for tekniske aendringer!

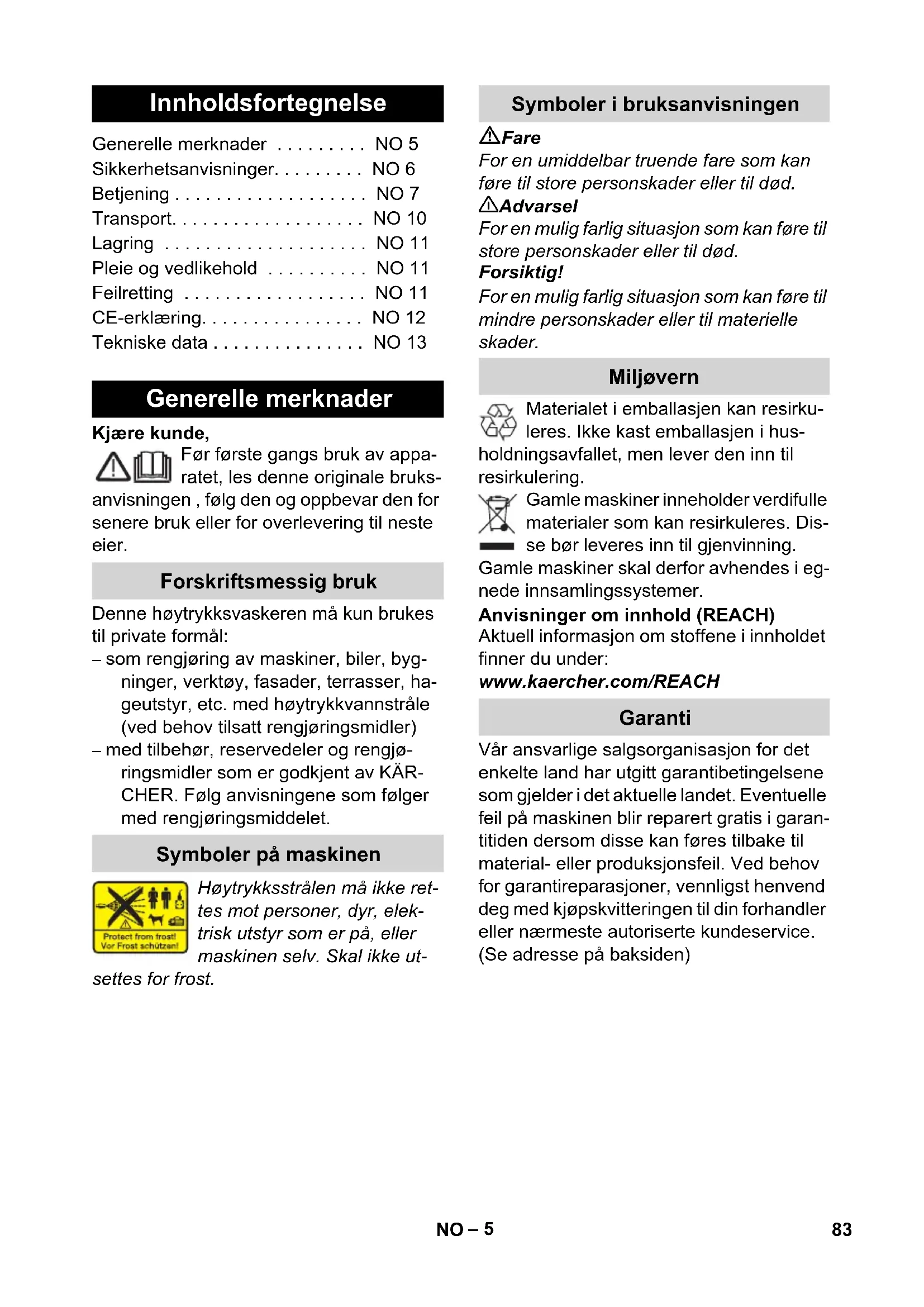

Innholdsfortegnelse

Generelle merknader . NO 5

Sikkerhetsanvisninger. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Betjening . NO 7

Transport. NO 10

Lagring NO 11

Pleie og vedlikehold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Feilretting NO 11

Før对不起 gangs bruk av apparatet, les dette originale brauksanvisningen, falg den og oppbevar den for senere bruk eller for overlevering til nests eier.

Forskriftsmessig bruk

Denne høytrykksvaskeren mA kun brukes til private formal:

• som rengjøring av maskiner, biler, bygninger, verktøy, fasader, terrasser, hageutstyr, etc. med høytrykkvannstråle (ved behov tilssatt rengjøringsmidler)
• med tilbehør, resvedeler og rengjø-ringsmidler som er godkjent av KAR-CHER. Følg anvisingene som følger med rengjøringsmiddelet.

Symboler på maskinen

Hoytrykksstralen ma ikke rettes mot personer, dyr, elektrisk utstyr som er på, eller maskinen selv. Skal ikke ut-

settes for frost.

Symboler i bruksanvisningen

△Fare

For en umiddelbar truende fare som kan fore til store personskader aller til død.

Advarsel

For en mulig farlig situasjon som kan fore til store personskader aller til død.

Forsiktig!

For en mulig farlig situasjon som kan.fore til mindre personskader aller til materielle skader.

Miljøvern

Materialet i emballasjen kan resirku- leres. Ikke kast emballasjen i hus- ingsavfallet, men lever den inn til kulering.

Gamle maskiner inneholder verdifulle materialer som kan resirkuleres. Disse bør leveres inn til gjenvinning.

Gamle maskiner kal derfor avhendes i eg-nede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feuI pa maskinen blir reparert gratis i garantitiden dersom disse kan fores tilbake til material- eller produksjonsfeit. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. (Se adresse på baksiden)

Ta aldri i stopselet aller stikkontakten med vate hender.
Ike bruk hoystrykksvaskeren nar strmledningen aller andre viktige dealer, f. eks. hoytrykslange, hoytrykkpistolen aller sikkerhetsinnretninger er skadet.
■ Kontroller strømledningen og stopselet for skader hver gang høytrykkevaskeren skal brukes. En skadet strømledning mA skiftes ut umiddelbart hos autorisert kundeservice eller autorisert elektriker.
Kontroller alltid høytrykkslangen for skader før bruk av høytrykksvaskeren. Høytrykkslanger med skader må skiftes ut umiddelbart.
■ Bruk i eksplosjonsfarlige omrader er forbudt.
Ved bruk av høytrykksvaskeren i risikoinrader (f.eks.bensinstasjoner) magjeldende sikkerhetsforskrifter følges.
Høytrykkstråler kan være farlige ved feil bruk. Strålen må ikke rettes mot personer, dyr, elektrisk utstyr som er på, eller høytrykksvaskeren selv.
Ike rett hoytrykkstralen mot deg selv erer andre for a rengjore klær ellr skoty.
Ikke spyl gjenstander som ineholder helseskadelige materialer (f. eks. asbest).
Dekk og ventiler på kjøretøy kan skades med høytrykkstrålen, noe som kan före til at dekk eksploderer. Første tegn på at dekker er skadet er at det misfarges. Skadde dekk/dekkventiler er livsfarlige. Hold en stråleavstand på minst 30 cm ved rengjøring av dekk!
Eksplosjonsfare! Ikke sprut ut brennbare vaesker. Sug aldri inn vaesker som ineholder Iosemidler aller ufortynnede syrer og Iosemidler! Eksempler pa slike vaesker kan varebensin, malingstynner og fyringsolje. Sprytetaken er hoytanten

nelig, eksplosiv og giftig. Ikke bruk aceton, ufortynnde syrer og lsemidler, da disse angriper materialet som er brukt i høytrykksvaskeren.

Advarsel

Stopsel og kontakt på skjøteledning må vår vanntette og skal ikke ligge i vann.
Uegnede skjoteledninger kan vare farlige. Ved utendors bruk ma det anvandes skjoteledninger som er godkjent fordette og merket etter gjeldende regler, og som har tilstrekkelig ledningstversnitt: 1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2
Skjeteledninger ma alltid vikles helt ut på kabeltrommelen.
Høytrykkslange, armatur og koblinger er viktige for sikkerheten ved bruk av høytrykksvaskeren. Bruk kun høytrykkslanger, armatur og koblinger som er anbefalt av produsenten.
Dette apparatet er ikke ment for bruk av personer med nedsatte fysiske, sensoriske eller mentale fertigheter. Høytrykksvaskerenmökke brakes av barn,ller personer som ikke er kjent med hvordan høytrykksvaskeren fungerer. Barn skal holds under tilsyn for a sikre at de ikke leker med apparatet.
Hoytrykksvaskeren ma brukes pa korrekt mate. Brukeren ma ta hensyn til forholdene pa det aktuelle braksstedet, og vare oppmerksom pa andre personer som matte befinne seg i nærhen.
Ikke bruk maskinen hvis andre personer innenrekkevidde, med mindre de har pa seg verneklær.
Bruk egnede verneklaer og vernebriller som beskyttelse mot tilbakesprut av vann og smuss.

Forsiktig!

Ved lengre driftspauser slà av apparatet med hovedbryter/apparatbryter ulltrekk ut stopselet.
Apparatet skal不解 brukes ved temperaturer under 0^

Hold en avstand på minst 30 cm ved rengjøring av lakkerte flater, forå unngå skader lakkskader.
La aldri høytrykksvaskeren sta uten oppsyn när den er i gang.
Pass pà at strømledningen eller skjøte ledningen ikke skades ved at den kjores over, klemmes, strekkes ullignende. Beskytt strømledningen mot sterk varme, olje og skarpe kanter.
Alle strømførende deler i arbeidsområdet ma vare spylesikre.
Hoytrykksvaskeren ma kun tilkobles strømuttak som er installer av en elektromontør, i henhold til IEC 60364.
Høytrykksvaskeren mA kun kobles til vekselstrøm. Spenningen mA stemme overens med høytrykksvaskeresntsype-skilt.
Av sikkerhetsgrunner anbefaler vi i utgangspunktet at apparatet drives via en overspenningsbryter (maks 30mA).
Rengjoringsarbeid som medforer oljeholdig avlopsvann, f. eks. motorvask, karosserivask, ma bare utfores pa vaskeplasser med oljeutskiller.
Denne maskinen er konstruert for bruk sammen med rengjøringsmidler levert av, aller anbefalt av produsenten. Bruk av andre rengjøringsmidler eller kjemikalier kan virke inn på høytrykksvaskerens sikkerhet.

Sikkerhetsinnretninger

Forsiktig!

Sikkerhetsinnretningen fungerer som beskyttele for brukeren, og ma ikke endres eller omgås.

Apparatbryter

Apparatabryteren forhindrer utilsiktet bruk av apparatet.

Läsin høytrykkspistol

Låsingen sperrer hendelen på høytrykkspistolen og forbindrer utilsiktet start av apparatet.

Overstrømsventil med trykkbryter

Overstrømsventilen forbindrer at maskinens tillatte arbeidstrykk overskrides.

Hvis spaken på handsprøytespistolen slipspes, slar en trykkbryter av pumpen, og hoytrykksstralen stopper. När spaken betjenes igjen, kobles pumpen inn igjen.

Forutsetning for at den står støding

Forsiktig!

Før alle arbeider på maskinen, sorg for at den står støtt for a forbhindre personskader eller materielle skader.

Ved manglende tilbehør eller ved transportskader, vennligst informer forhandlen.

Beskrivelse av apparatet

Denne bruksanvisingen beskriver grunnmodellen for høytrykksvaskeren som beskrevet på omslaget.

Iienne bruksanvisingen er den maksimale utrustingen beskrevet. Alt erter modell kan det vare ulike leveringsomfang (se emballasjen).

Illustrasjoner se utfoldings-sidene!

1 Koblingsdel for vanntilkob-lingen
2 Vanntilkobling medinnebygget sil
3 Apparatabryter "0/OFF" / "I/ON"
4 Høytrykksslange
5 Doseringsregulator for rengjøringsmiddel
6 Oppbevaring for høytrykkspistol
7 Høytrykkslangetrommel
8 Transportgrep
9 Hardsveiv for slangetrommel
10 Oppbevaring av Plug 'n' Clean rengjøringsmiddelflaske med tikkobling for ren-gjøringsmiddel
11 Oppbevaring av tilbehør

12 Valgmulighet
Oppbevaringskroker for strømkabel
13 Valgmulighet
Automatisk oppspoling av strømkabel
14 Strømledning med stopsel
15 Plug 'n' Clean rengjøringsmiddelflaska med lokk.
16 Hjul
17 Høytrykkspistol
18 Läsin høytrykkspistol
19 Tast for Å skille hoytrykkslangen fra hoytrykkspistolen
20 Vaskebørste
21 Straleror med Rotojet
22 Straleror med trykkregulering (Vario Power)

Tilleggsutstyr

Med spezialtilbehör kan du utvide bruksmulighetene for maskinen. Ta kontakt med din KÄRCHER-forhandler for mer informasjon.

Förden tasibruk

De Ise delene som folger apparatet skal monteres for det tas i bruk.

Montere oppbevaring for hoytrykkspistol

Figur A

Sett nedre holder i utsparingen og skyv forover, du skal hore den gai Ias.
Figur B
Sett på øvre holder og trykk den ned til anslag.

Montere oppbevaringskroker for strømkabel

Valgmulighet

Figur C
Monter Øvre oppbevaringskroker.

Montere doseringsregulator for rengjøringsmiddel

Figur D
Sett begge rengjøringsmiddelslangene på koblingene.
Doseringsregulator settes på og festes med to skruer.

Montere transporthandtak

Figur

Vikle opp høytrykslangen på slange-trommelen.
Figur F
Den frie enden av oppviklet høytrykks-lange skyves gjennom utsparingen pa doseringsregulatoren.
Figur 6
Sett på transporthändtak, sett boltene i hullene og skru til.
Figur H
Tilkoblingsnippel fra kort høytrykkslange trykkes inn i messingholderen, du skal hare den gai las. Kontroller sikker tilkobling ved a trekke i høytrykkslangen.

Koble høytrykkslangen til høytrykkspistolen

Figur 1

Sett høytrykslangen i høytrykkspistolen til du hører den gär i las.

Merk: Pass på riktig innretning av tilkoblingsnippel.

Kontroller sikker tlikobling ved a trekke i høytrykkslangen.

Vanntilforsel

Advarsel

I henhold til gjeldende forskritter skal apparatet aldri kobles til drikkevannsnettet uten systemskiller.

Det skal brukes en egnet system

skiller fra KÄRCHER eller alternatively en systemskiller iht. EN 12729 type BA. Vann som har passert gjennom en systemskiller regnes ikke som drikkbart vann.

Forsiktig!

Koble alltid systemskilleren til vannforsy-ningen, aldri direkte til apparatet!

Merk: Forurensning i vannet kan skade høytrykkspumpen og tilbehøret. For beskyttelse anbefales bruk av KARCHER vannfilter (spesialtilbehør, bestillingsnr. 4.730-059).

Vanntilforsel fra vannledning

Følg vannverkets forskrifter.

Se typeskilt/tekniske data for tilkoblingsverdier.

Bruk en vevforsterket slange (medfølger ikke) med en alminnelig kobling: (Diameter minst 1/2" eller 13 mm; lengde minst 7,5 m).

Figur 1

Skru den medfolgende koblingsdelen på vanntilkoblingen på høytrykksvaskeren. Sett vannslangen på koblingsdelen på høytrykksvaskeren, og koble den til vannkranen.

Suging av vann fra apen beholder Denne hoytryksvaskeren er egnet for bruk med KARCHER sugeslange med tilbakeslagsventil (spesialtbehor, bestillingsnr. 4.440-238) for oppsuging av overflatvann f.eks.fra regnvanns-tonne eller dammer (maks. oppsugingshoyde se Tekniske data).

KARCHER sugeslange med tilbakeslagsventil fylles med vann, skrus til vannkranen og henges ned i regn-vanns-tonnen.
Luft maskinen for det tas i bruk. Sla på høytrykkevaskeren uten at straleroret koblet til, og la den gå til vannetkommen ut av pistolen uten luftbobler(maks 2 minutter). Sla av høytrykkevaskeren, og koble til straleroret pa nytt.

Ta i bruk

Forsiktig!

Törrkjöring i mer enn 2 minutter fører til skader på høytrykkspumpen. Dersom apparatet ikke bygger opp trykk innen 2 minutter,/slå av apparatet og gå frem som beskrevet i kapittel "Feilretting".

Figur K

Sett inn onsket straleror i hoytrykkspistolen og fest det ved a dreie 90^

Figur L

Høytrykksslangen vikles helt av slange-trommelen. Hold da imot på transporthandtaket.

Merk: Dersom handsveiven er i sik-ringsposisjon, vipp den da forst ut.

Apne vannkranen helt.
Vikle strømkabelen helt av.
Sett stöpselet i stikkontakten.

→ Slá på apparatet "I/ON".

Drift

△Fare

När vannet stråler ut av høytrykkeysen utsettes handsprøytepistolen for rekylkraft. Sørg for at du stør støtt, og holder godt fast i handsprøytepistolen og strålerøret.

Forsiktig!

Før start av rengjøring skal høytrykksvaskeren stå på et flatt underlag. Ved rengjøring skal du bruke vernebriller og vernetøy.

Lås spaken på händsprøytepistolen.
Betjen hendelen, og maskinen starter.

Merk: Dersom du slipper hendelen igjen, vil apparatet stoppe. Høyt trykk beholdes i systemet.

Strålerør med trykkregulering (Vario Power)

For enkle rengjøringsoppgaver. Arbeidstrykket er trinnløst regulerbar mellom "Min" og "Max".

→ Slipp spaken på høytrykkpistolen.
Drei strälerøret til onsket stilling.

Merk: Egnet for arbeid med rengjoringsmiddel, da skal straleror vris til posisjon "Mix".

Bildekk, lakk er omfintlige overflater som treverk skal不解 rengjores med Rotojet, det er fare for skader.

• lkke egnet for bruk med rengjørings-middel.

Vaskebørste

-Merk: Egnet for bruk med rengjørings-middel

Arbeide med rengjøringsmiddel

For de ulike rengjøringsoppgavene, anvend utelukkende rengjørings- og pleiemidler fra KÄRCHER, de er spesielt utviklet for bruk med dette apparatet. Bruk av rengjørings- og pleiemidler fra andre leverandörer kan føre til raskere slitasje, og garantien kan bortfalle. Du kan fä informasjon hos faghhandleren eller direkte fra KÄRCHER.

Merknader om rengjøringmiddel: De vanligste KÄRCHER rengjøringsmidler for dette apparatet kan kjøpes fertig blandet i Plug'n'Clean rengjøringsmiddelflaska med lokk. Da slipper du tidrevende pafylling.

Figur M

Ta av lokket på Plug'n' Clean rengjø-ringsmiddelflaske og trykk flaskan med apningne ned i koblingen for rengjø-ringsmiddel.

Figur N

Innsugingsmengde av rengjøringsmiddel-losningen stilles inn med doseringsregulator.
Bruk strålerør med trykkregulering (Vario Power).
Drei stralereroretil stilling"Mix". Merk:Derved vil rengjoringslosning blandes med vannstralen ved drift.

Merk: Ved behov kan och vaskebørsten brukes sammen med rengjøringsmiddel.

Anbefalt rengjøringsmetode

Sprøyt litt rengjøringsmiddel på den tørre overflaten og la det virke (men ikke tørke).
Spyl det opploste smusset vekk med hoytrykksstralen.

Opphold i arbeidet

→ Slipp spaken på landsprøytepistolen.
Lås spaken på händsprøytepistolen.
Ved lengre arbeidspauser (mer enn 5 minutter) mā høytrykksvaskeren i tillegg slas av "0/OFF".

Etter bruk

Forsiktig!

Høytrykkslangen ma bare tas av høytrykkspistolen eller apparatet när det ikke er noetrykk i systemet.

Trekk Plug'n' Clean rengjøringsmiddelflasken ut av holderen og lukk med lokket. For oppbevaring settes den 180^ rotert i holderen.
Slipp spaken på händsprøytepistolen.
Slà av apparatet "0/OFF".
Steng vannkranen.
Trykk inn spaken pa hundsprøytepisto-len for a utligne det gjenvaerende tryk-ket i systemet.
Skill apparatet fra vannforsyningen. Forsiktig: Ved frakobling av tilforselsog høytrykslange kan det strømme ut varmt vann fra koblingene etter bruk.
Lås spaken på händsprøytepistolen.
Trekk ut nettstöpselet.

Transport

Forsiktig!

For a unnga uhell ell peronskader ved transport, vær oppmerksom pa vekten av maskinen (se tekiske data).

Transport for hand

Trekk maskinen i transporthandtaket.

Transport i kjoretoy

For liggende transpolt: Trekk Plug 'n Clean rengjoringsmiddelflasken ut av holderen og likk med lokket.
Sikre maskinen mot a skli eller vippe.

Lagring

Forsiktig!

For a unnga uhell ell erer personskader ved valg av lagringssted, vær oppmerksom pa vekten av maskinen (se tekniske data).

Oppbevaring av apparatet

Sett høytrykksvaskeren på et jevnt underlag.
Drei handsveiven mot klokka og vikle høytryklangen helt opp på slangetrommelen.
Sett høytrykkspistol med strålerør i oppbevaringen for høytrykkspistol.

Figur 0

Lagre strømkabel, høytrykkslange og tilbehør med maskinen.

Valgmulighet

Trekk litt i strømkabelen.

Apparat og tilbehør skal ikke utsettes for frost.

Apparat og tilbehør kan ødelegges av frost, dersom de ikke er tomt fullstendig for vann. For a unngå skader.

Tommeparapatet helt for vann: Ta straleroret av handsprytepistolen. Sla pa hoytrykksvaskeren (1/ON),trykk inn spaken pa hoytrykkspistolen til det达标 longer kommer ut vann (ca. 1 minutt).

Slà av maskinen.

Oppbevar apparat med alt utstyr i et frostsikkert rom.

Pleie og vedlikehold

△Fare

Slå av apparatet og ta ut stromstøpselet innen service eller vedlikeholdsarbeider pâbegynnes.

Vedlikehold

Før langvarig oppbevaring, f. eks. over vinteren:

Figur B

Ta ut sugeinntaket i vanntilkoblingen med en flattang, og rengjør det under rennende vann.

Vedlikehold

Hoytrykksvaskeren er vedlikeholdsfri.

Reservedeler

Det mä kun brukes originale KÄRCHER reservedeler. Enreservedelsoversikt finnes på slutten avonnebruksanvisingen.

Feilretting

Mindre funksjonsfeil kan du ved hjelp av følgende oversikt utbedre selv.

Ved tvilstilfeller, ta Kontakt med autorisert kundeservice.

△Fare

Slå av apparatet og ta ut stromstøpselet innen service eller vedlikeholdsarbeider pâbegynnes.

Reparasjonsarbeid og arbeid pa elektriske komponenter ma kun utfores av autorisert kundeservice.

Apparatet gär nikke

Betjen hendelen pa hoytrykkspistolen og maskinen starter.
Kontroller at spennenen som er oppgitt på typeskiltet er overensstemmende med strømkildens spentning.
Kontroller strømkabelen for skader.

Høytrykksvaskeren bygger ikke opp trykk

Kontroller innstilling paa stralererret.
Luft maskinen.

Slå på høytrykksvaskeren uten at strålerøret koblet til, og la den gå til vannet

komer ut av pistolen uten luftbobler (maks 2 minutter). Sla av hoytrykksvaskeren, og koble til straleroret pa nytt.

Kontroller vannforsyningen.
Ta ut sugeinntaket i vanntilkoblingen med en flattang, og rengjør det under rennende vann.

Apparatet starter称之, motoren brummer

Arsak: Spenningsbrudd pga. svakt stromnett aller ved bruk av skjoteledning.

Vedinnkobling trekk forst i hendelen pa hoytrykkspistol, og sett sa apparatbryteren til "I/ON".

Sterke trykksvingninger

Rengjore høytrykksdyse: Fjern smuss fra dysehullene med en nål, og skyll med vann i retning fra fremsiden.
Kontroller vanntilforselsmengde.

Apparatet er utett

→ Små utettheter i apparatet skyldes tek-niske ársaker. Ved større utettheter, ta kontakt med autorisert kundeservice.

Maskinen suger ikke rengjøringsmiddel

Bruk straleror med trykkregulering (Vario Power). Drei straleroretilstilling"Mix".
Kontrollet innstillings av doseringsregulator for rengjøringsmiddel.
Kontroller at sugeslange for rengjor-ringsmiddel/DDke eriklem("knekk").

CE-erklæring

Vi erklærhermed at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og helsekravene i de relevante EFdirektivene, med hensyn til bade design, konstruksjon og type markedsfort av oss. Ved endringer på maskinen som er utfort uten vart samtykke, misterijke erklarin-gen sin gyldighet.

Produkt: Høytrykksvasker

Type: 1.168-xxx

Relevante EU-direktiver 2006/42/EF (+2009/127/E

2004/108/EF

2000/14/EF

De undertegnede handler på oppdrag fra, og med fullmakt fra selskapsledelsen.

H.Jenner

CEO

S. Reiser

Dokumentasjonsansvarlig:

S. Reiser

		K 7.300	K 7.400	K 7.410	K 7.450	K 7.400 CH
Elektrisk tilkobling
Spenning V	Hz	2301~50
Kapasitet kW 3,0 2,2
Beskyttesesklasse IP X5
Beskyttesesklasse I
Strømsikring (trege) A 16 10
Vanntilkobling
Tilførselstrykk (max) MPa 0,6
Vanntilførsels-temperatur (max) °C 60
Tilførselsmengde (min) l/min 11
Maks. sukehøyde m 1,0
Effektspesifikasjoner
Arbeidstrykk	MPa	15 13
Maks. tillatt trykk	MPa	16 16
Vannmengde	l/min	9,2 8,2
Rengjøringsmiddelmengde	l/min	0 - 0,3
Rekylkraft høytrykkspistol	N	22 19
Mål og vekt
Høyde	mm	972
Lengde	mm	407
Bredde	mm	447	459		447	459
Vekt, driftsklar, med tilbehør	kg	22,4	23,2	24,4	24,4	21,2
Registrende verdier etter EN 60335-2-79
Händ-arm vibrasjonsverdi	m/s2	< 2,5
Usikkerhet K	m/s2	0,3
Støytrykksnivå LpA	dB(A)	75
Usikkerhet KpA	dB(A)	3
Støyeffektnivå LWA + usikkerhet KWA	dB(A)	972

Det tas forbehold om tekniske endringer!

N
Kärcher AS
Stanseveien 31
0976 Oslo
24 17 77 00

NL
Kärcher BV
Postbus 474
4870 AL Etten-Leur
0900-33 444 33
