BRUKSANVISNING CH 22ECP HITACHI

Bruksanvisingen må leses nøye før bruk av maskinen.

Rengöring av luftfilter

Transport og opbevaring

Hvis motoren ikke starter, gentes procedurerne fra 2 til 4.

Hvis spillerummet er for lille

Hvis spillerummet er for stort

Knivene er slove.

Udskift fi lteret, hvis det er hards pga. stov og snavs.

Daglig vedligeholdelse

Ugentlig vedligeholdelse

Månedlig vedligeholdelse

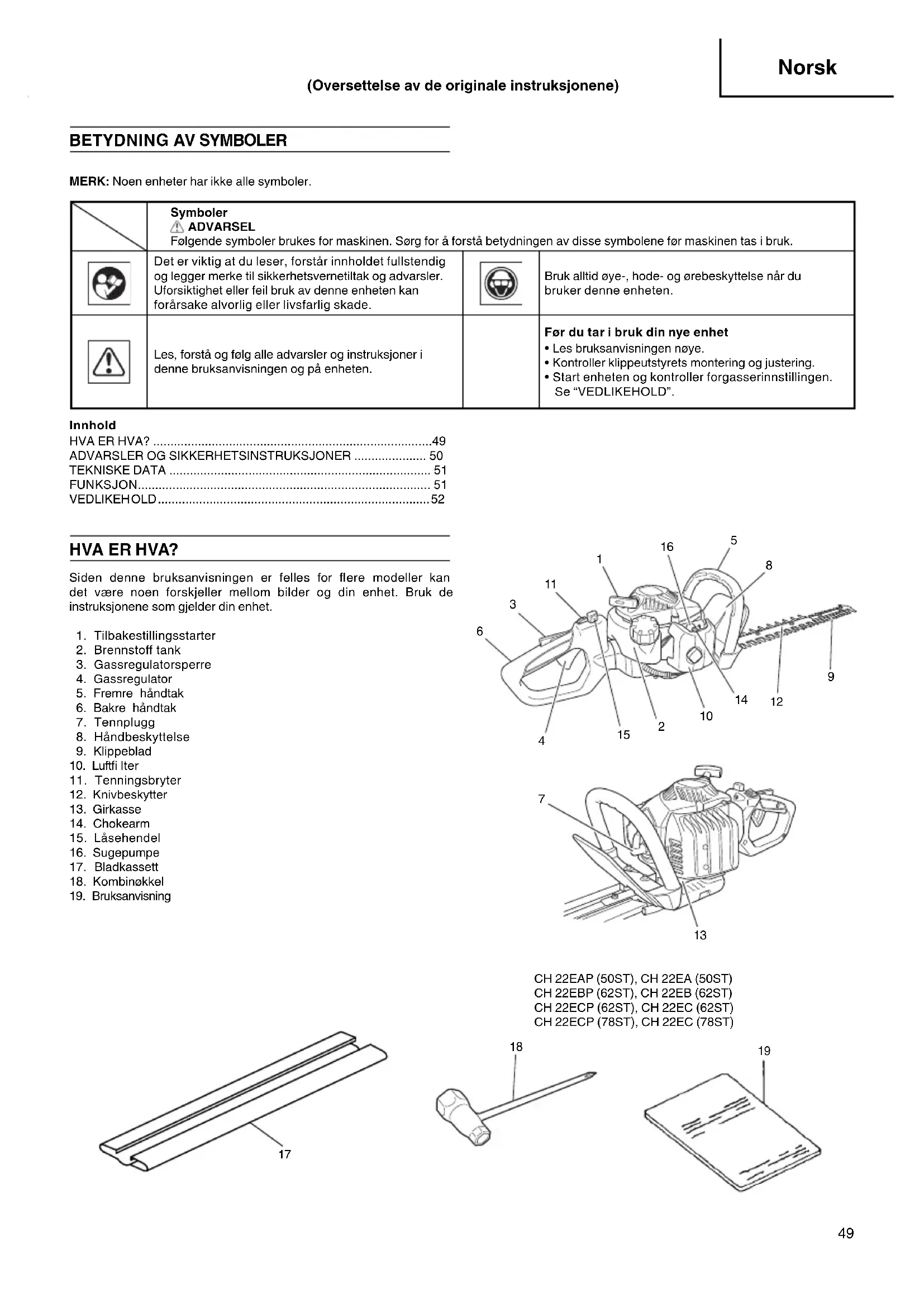

MERK: Noen enheter har ikke alle symboler.

	Symboler ADVARSEL Følgende symboler brukes for maskinen. Sørg for øforall betydningen av disse symbolene før maskinen tas iBruk.
	Det er viktig at du leser, forstå innholdet fullstendig og legger merke til sikkerhetsvernetitak og advarsler. Uforsiktighet eller feil Bruk av这部分 enheten kan forårsake alvorlig eller livsfarlig skade.		Bruk alltid øye-, hode- og ørebesyttelse.när du Bruker这部分 enheten.
	Les, forstå og følg alle advarsler og instruksjoner i这部分 bruksanvisningen og på enheten.		Før du tar iBruk din nye enhet • Lesbruksanvisningen nøye. • Kontroller klippeutstyretsmontering og justering. • Start enheten og kontROLLER forgasserinnstillingen. Se “VEDLIKEHOLD”.

Innhold

HVA ER HVA? 49

ADVARSLER OG SIKKERHETSINSTRUKSJONER 50

TEKNISKE DATA 51

FUNKSJON 51

VEDLIKEHOLD 52

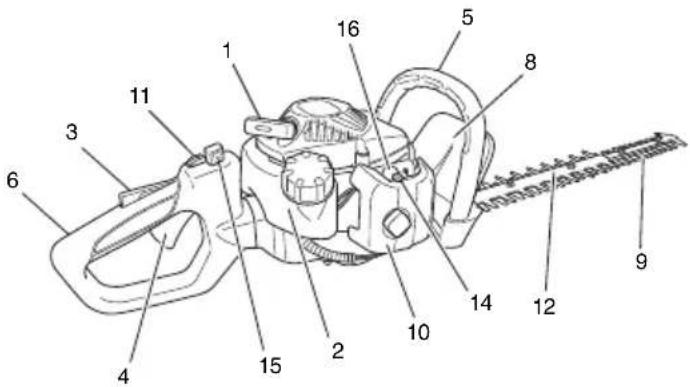

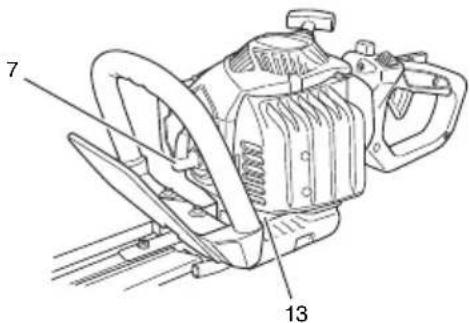

HVA ER HVA?

Siden davon brauksanvisingen er felles for flere modeller kan det��e noen forskjeller mellom bildder og din enhet.Bruk de instruktjonene som gjelder din enhet.

1. Tilbakestillingsstarter
2. Brennstoff tank
3. Gassregulatorsperre
4. Gassregulator
5. Fremre handtak
6. Bakrehandtak
7. Tennplugg
8. Handbeskyttelese
9. Klippeblad
10. Luftfilter
11. Tenningsbryter
12. Knivbeskytter
13. Girkasse
14. Chokearm
15. Lasehendel
16. Sugepumper

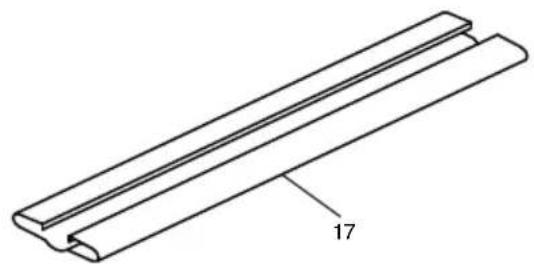

17. Bladkassett
18. Kombinokkel
19. Bruksanvising

CH 22EAP (50ST), CH 22EA (50ST)
CH 22EBP (62ST), CH 22EB (62ST)
CH 22ECP (62ST), CH 22EC (62ST)
CH 22ECP (78ST), CH 22EC (78ST)

ADVARSLER OG SIKKERHETSINSTRUKSJONER

Oppbevar som framtidig reference.

DENNE HEKKTRIMMEREN KAN FORARSAKE ALVORLIGE SKADER. Les instruksjone noye for a sette deg inn i korrekt handteringamt forberedelse, vedlikehold, start og stopp av hekktrimmeren. Gjor deg kjent med alle kontrollene og den riktigebruken av hekktrimmeren.

Personlig sikkerhet

Bruk alltid ansiktsbeskyttelseskjerm ell vernebriller.

Bruk alltid tykke, lange bukser, stovler og hansker. Ikke bruk lostsittende klær, smykker, korte bukser, sandaler uller gâ barbeint. Fest haret sik at det holder seg kortere enn skulderlangt.

Okke bruk donne encheten/maskinen nár du er trott, syk ellerepavirket av alcohol, narkotika eller medisiner.

La aldri barn aller personer uten erfaring bruke maskinen.

Pass opp for hengende strmledninger.

Bruk horselsvern.

Aldri start aller kjør motoren innate i et lukket rom aller en bygning. Innanding av ekssogass kan vaere dodelig.

Hold handtakene fri for olje og bensin.

Hold hender vekk fra klippeutstyret.

Ikke ta ellher holdenheten i klipperedskapet.

Nár maskinen er skrudd av, sorg for at kutteredskapet har stoppet helt for du setter maskinen fra deg.

Ved lengre tids bruk er det nodvendig at du tar en pause fra tid til annen, for a unnga at fingrene aller armene eventuelt blir folelsesslose pa grunn av vibrasjonene.

Hvis skjaerekanismen treffer et fremmedlegeme, aller hvis hekktrimmeren gir fra seg uvanlige lyder aller vibrasjoner, ma du sla av motoren og vente til hekktrimmeren stopper. Kople pluggledningen fra tennpluggen og utfor folgende trinn:

• Undersök om det er oppstatt en skade;

• Se utter om noe har Iosnet og stram Ise deler;

Sorg for at eventuelt skadde deler repareres aller erstattes med deler som har tilsvarende spesifi kasjoner.

ADVARSEL

Antivibrasjonssystemet garantererIkke at du vil unnga a fafolelseseLse fingre eller carpal tunnel-syndromet.Derfor ma de somBruker maskinen regelmessig noye underske tilstandenihender og fingre.Hvis noen av de ovenfor nevnte symptomene skulle oppsta, ma det sokes medisinsk hjelp oyeblikelig.

Hvis du bruker medisinsk elektrisk/elektronisk utstyr som f. eks. pacemaker, kontakt din lege sa vel som produsenten av utstyret for motordrevet utstyr tas i bruk.

Hvis et et fremmedlegemetefter seg fast i bladet, ma du sla av motoren og vente til hekktrimmeren er nedkjolt for du forsiktig fjerner fremmedlegemet med en pinsett ell liknende. Vaer oppmerksom nar du fjerner fremmedlegemet, fordi bladet kan bevege seg pa grunn av frigjort press.

Enhet/maskin-sikkerhet

Kontroller hele encheten/maskinen for hver gangs bruk. Bytt ut odelagte deler. Kontroller om det er bensinlekka sikker pa at alle skruene er pa plass og godt tilskrudd.

Byt ut deler som er sprukket, har hakk aller er skadet f#r du bruker maskinen.

Hold andre unna nár forgassenen justeres.

Bruk kun tilbehör som er anbefalt av produsenten for denne enheten/maskinen.

ADVARSEL

Ikke gjør endringer pa encheten/maskinen pa noen mate. Ikke bruk klippeenheten/maskinen til noe annet arbeid enn det den er beregnet til.

Brennstoff sikkerhet

Bland og fyll brennstoff utendors pa et sted der det ikke finnes gnister eller fl ammer.

Bruk en kanne som er godkjent for brennstoff.

Du ma aldri fjerne tanklokket ellr fylle drivstoff mens motoren gar. La motoren og eksosanlegget kjole seg ned for du fyller drivstoff.

Ikke royk aller tillat royking naer brennstoffet ell erenheten/ maskinen ellar maskinen er i bruk.
Fyll aldri drivstoff innendors.
Torkoppalsbvrennstoffformotorenstartes
- Flytt deg minst 3 m fra stedet der brennstoffet ble fylt pa for motoren startes.
Stopp motoren fbr brennstoffdekselet fjernes.
Tombensintanken forenheten/maskinen settes bort for lagring. Det anbefales at brennstoffet tomes ut etter hver gangs bruk. Hvis brennstoff finnes i tanken, ma lagringen gjores sik at brennstoff et ikke lekker ut.
Lagre encheten/maskinen og brennstoffet i et omrade der brennstoffavdunsting ikke kan na fram til gnister eller apen fl amme som f.eks. vannvarmere, elektriske motorer og brytere, ovener etc.

ADVARSEL

Drivstoff er lett antennelig og kan lett eksplodere og damp er farlig a innande, vær derfor meget forsiktig nr drivstoff handteres og fylles.

Klippesikkerhet

Ikke klipp noe annet materiale enn plantehekk.
Kontroller omradet som skal klippes for hver gangs bruk. Fjern objekter som kan bli kastet eller sammenfi Itrt.
Bruk en aerosol beskyttelsemaske som pustebeskyttele nargress skal slas etter at det er spretdirepende midler.
Hold andre, inkludert barn, dyr, tilskuere og hjelpere, utenfor en faresone pa 15 m. Stopp maskinen oyeblikelig hvis noen naermer seg.
Holdenheten/maskinen godt fast med begge hender.
Sta stt og godt balansert. Ikke strekk deg for langt.
Hold alle deler av kroppen borte fra lyddemperen og klippetilbehoret narn motoren gär.
Hold klippeverktoyet lavere enn skulderhoyde. BRUK ALDRI enhances pa en stige, i et tre ellr pa et ustabilit underlag.
Nár du skal flytte til et nytt arbeidsomrade ma du vare sikker pa at maskinen er slatt av og at alt skjæretutstyr har stoppet.
Sett aldri fra deg maskinen pa bakken mens den gär.
Ha alltid med deg forstehjelpsutstyr nár du skal bruke motordrevet utstyr.
Aldri start aller kjo r motoren innate i et lukket rom er en bynging og/eller i nærhen av brennbare materialer. Innanding av eksosgass kan vare dodelig.

Vedlikeholdssikkerhet

Vedlikehold encheten/maskinen i henhold til de anbefalte prosedyrene.
Koble bort tennpluggen for vedlikehold utfores, unntatt for justering av forgasseren.
Hold andre unna nár forgassenen justeres.
Bruk kun originale Hitachi reservedeler som er anbefalt av produsenten.
Nár du stopper hekktrimmeren for a utfore service, inspisere uller sette den bort, ma du sla av motoren, kople pluggledningen fra tennpluggen og forsikre deg om at alle bevegelige deler har stanset.

La hekkrimmeren kjole seg ned for du foretar deg noe med o ge, som inspeksjon aller justering.

Transport og lagring

Baer enheten/maskinen i handen med motoren av og lyddemperen vendt bort fra kroppen.
La maskinen avkjoles, tombrennstofftanken og sikre enheten/ maskinen for lagring eller transport i et kjoretoy.
Tombensintanken forenheten/maskinen settes bort for lagring. Det anbefales at brennstoffet tomes ut etter hver gangs bruk. Hvis brennstoff finnes i tanken, ma lagringen gjores sik at brennstoff et ikke lekker ut.
Lagre enhances/maskinen utilgiengelig for barn.
Rengjørenheten noye og lagre den pa et tort sted.
Vær sikker pa at motoren er av under transport og lagring.
Dekk til bladet med bladbeskytteren under transport i et kjoretoy ullagring.

Hvis det skulle oppsta situasjoner som/DDke er omtalt i donne brauksanvisingen ma man vare forsiktig og bruke sunn fornuft. Kontakt Hitachi-forhandleren his du trenger hjelp. Vaer spelsielt oppmerksom pa utsagn som er merket med folgende ord:

ADVARSEL

Betyr at det er mulighet for stor personlig skade ellertap av liv hvis instruksjonene icke blir fulgt.

FORSIKTIG

Betryr at det er mulighet for personlig skade aller skade pa utstyret hvis instruksjonene ikke blir fulgt.

MERK

Nyttg informasjon for riktig funksjon og bruk.

FORSIKTIG

Ikke ta fra haverandre rekylstarteren, du kan bli skadet av rekylstartfjæren.

TEKNISKE DATA

MODEL	CH22EAP (50ST)CH22EA (50ST)	CH22EBP (62ST)CH22EB (62ST)	CH22ECP (62ST)CH22EC (62ST)	CH22ECP (78ST)CH22EC (78ST)
Motorstørrelse (ml) 21,1
Tennplugg NGK BMR 7A (Europa og Australia) erler Champion CJ 6 (andre områder)
Brennstoff tankstørrelse (I) 0,30
Vekt uten brennstoff og olje (kg) 4,5 4,8	5,3 5,5
Maksimal klippelengde (mm) 500 620 6	20 780
Bladtype	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Lydtrykknivå LpA (dB(A)) (ISO 10517)	89 89 89 89
Lydeff ektnivåLw måltt (dB (A)) (2000/14/EC) 108 108	108 108
LwA (dB (A)) 112
Vibrasjonsnivå (m/s2)i flg. (ISO 10517)FremreHandtak	7,3	14,8	2,6	2,6
Bakre Handtak	5,9	7,4	2,8	2,8

MERK

Gjeldende styniva/vibrasjonsniva er utregnet som tidsvektet total energi for stoy/vibrasjonsnivaer under varierte arbeitsbetingelser med falgende tidsdistribusjon: ISO 10517.....1/5 tomgang, 4/5 full hastiget. 2000/14/EC....kun full hastiget.

Hekksaksen er utstyrt med en totaktsmotor. Motoren ma alltid kjores pa en blanding av bensin og olje. Sorg for god ventilasjon ved fylling og handtering av brennstoff.

Brennstoff

Bruk alltid blyfri bensin merket med 89 oktan.
Bruk ekte totaktsolje aller bruk en blanding pa 25:1 til 50:1, vennligst les pa oljebeholderen for blandingsforhold aller kontakten Hitachi-forhandler.
Hvis ekte totaktsolje ikke er tilgiengelig, brukes en kvalitet tilssatt antioksiderende middel som uttrykkelig er merket for luftkjolte totaksmotorer, bruk (JASO FC GRADE OIL aller ISO EGC GRADE). Ikke bruk BIA aller TCW (totakter med vannavkjoling) blandet olje.
Bruk aldri helarsole (10W/30)ller spillolje.
Bland alltid bensin og olje i en separat kanne.

Begynn alltid med Å helle halvparten av bensinen som skal blandes inn i en kanne. Fyll deretter på hele mengden olje. Bland (rist) brennstoff blandingen. Fyll på resten av bensinen.

Bland (rist) brennstoffblandingen noye for den fylles over pa maskinensbensintank.

Fylling av brennstoff

ADVARSEL (Fig.2)

Slä alltid av maskinen För pafylling av brennstoff.
Ö Apne tanklokket sakte (1) ved pafylling av brennstoff sik at et eventuelt overtrykk forsvinner.
Skru tanklokket godt til etter pafylling.
Flytt alltid enheten minst 3 m bort fra pafyllingsstedet for start.

För fyllingen ma området rundt tanklokket rengjores nøye for à vare sikker pa at/DD ke noe smuss faller inn i tanken. Pase at brennstoff er godt blandet ved a riste kannen for tanken fylles.

Start

FORSIKTIG

Fornstpase atklippetilbehoretikke eriberoringmednoe.

1. Sett tenningsbryteren (2) i posisjon ON (PÄ) (A). (Fig. 3)
   *Trykk på sugepumpeboblen (4) flere ganger sik at brennstoff flyter gjennom boblen eller returnrøret. (Hvis utstyrt sik) (Fig. 4)
2. Med gassregulatorsperren (3) trykket inn, trekk i gassregulatoren og frigjør deretter sakte gassregulatoren forst og sa gassregulatorsperren. Dette vil lase gassen i startupison. (Fig. 3)
3. Sett chokehendelen (5) til CLOSED (LUKKET) posisjon (B). (Fig. 5)
4. Trekk raski rekylstelleren, mens man passer pa a holde et grep om handetak og ikke tillater det a sla tilbake. (Fig. 6)
5. Nár du hører at motoren prover à starte returneres chokehendelen til posisjon RUN (apen) (C). Trekk raskt i rekylstarteren igjen.

MERK

Hvis motoren ikke starter gjentes punktene 2 til 4.
6. La motoren fá 2-3 minutter oppvarming etter at motoren har startet før den utsettes for belastning.

Klipping

Mens man klipper skal motoren gå pa full gass for a oppretholde riktig klippehastighet. Mens man klipper toppen av hekken holdes klipperen sik at bladene er mellom 15 og 30 grader fra horizontal posisjon og svinges i en bue mot kanten av hekken for a slenge avkuttet bort. Mens man klipper hekkens sider holds bladet vertikalt og svinges i en bue.

MERK

Multiposisjons dreiehandtak (Fig. 7)

Det bakre kontrollhandtaket kan dreies 90 grader og sørger dermed for en bekveim arbeidsstilling ved tilpasning av forskjellige kuttevinkler. Handtaket kan lases i fem forskjellige posisjoner. Foor justering av det bakre handtaket ma motoren settes i tomgang eller slas av.
Maskinen vil automatisk slas av nár gasshandtaket er trykket inn og handtaket IKKE er LAST i en av de fem posisjonene. Prov aldri a bruke maskinen uten at det bakre handtaket er LAST pa plass pa en sikker mate.

For a rotere handtaket skyves lasehendelen (6) som tillater handtaket a dreie. Trykk pa lasehendelen (6) for a frigjore lasen sik at handtaket kan dreies. Roter handtaket til onsket lasestilling 0^ , 45^ aller 90^ , og frigjor regulatorsperren (6) for a lase det pa plass.

D: LAs

E: L'AS OPP

Stopp (Fig. 8)

Senk motorhastigheten og sett tenningsbryteren i stopp-posisjon (F).

VEDLIKEHOLD

BYTTE AV DELER ELLER REPARASJON AV
AVGASSKONTROLLANORDNINGER OG SYSTEM KAN
UTFORES AV ETHVERT MOTORREPARASJONSVERKSTED
ELLER PRIVATPERSON.

Justering av forgasseren (Fig. 9)

ADVARSEL

Kutteutstyret kan rotere när forgasseren justeres.
Aldri start motoren uten fullstendig koblingsdeksel. Ellers kan koblingen lösne og forarsake personskade.

I forgasseren blandes brennstoff med luft. Nár motoren ble testkjørt i fabrikken ble forgasseren justert. Ytterligere justering kan vare ndvendig avhengig av klima og hóyde over havet. Forsasseren har en justeringsmulighet:

T= skrue for hvilehastighet.

Justering av hvilehastighet (T)

Kontroller at luftfilteret er rent. Hvis hvilehastigheten er riktig vil klippetilbehoret不解 rotere. Hvis justering er ndvendig skrus T-skruen igjen (med klokken), mens motoren gär, til klippetilbehoret starter Å rotere. Apne skruen (mot klokken) inntil klippetilbehoret stopper. Du har oppnadd riktig hvilehastighet nar motoren gär jevnt i alle posisjoner godt under omdreiningstallet som starter klippetilbehorets rotasjon. Kontakt Hitachi-forhandleren hvis kuttetilbehoret fremdeles roterer etter at hvilehastigheten er justert.

Luftfilter (Fig. 10)

Luftfi iteret ma renses for stov og smuss for a unnga:

Feilfunksjon i forgasseren.
Startproblemer.
Reduksjon av motoreffekten.
Undvendig slitasje pa motordeler.
Unormalt brennstofforbruk.

Rens luftfilteret daglig aller oftere hisi arbeid utfores i spesielt stovete omrader.

Rengjoring av luftfilter

Fjern luftfilterdekselet og filteret. Skyll det i varmt sapevann. Kontroller at filteret er tort for det moneres igjen. Et luftfilter som er brukt en tid kan ikke fullstendig rengjores. Derfor ma det regelmessig erstattes av et nytt. Et ødelagt luftfilter ma alltid erstattes.

MERK

Mett filteret i totaktsolje eller tilsvarende. Klem filteret sammen for a fordele oljen fullstendig og fjerne overskytende olje.

Tennplugg (Fig. 11)

Tilstanden i tennpluggen er pavirket av:

Feil forgasserinnstilling.
Feil brennstoffblanding (for mye olje i bensen)
Et tilsmussen luftfi Iter.
Hardekjorebetingelser (som kaldt vær).

Disse faktorene gir avleiringer på elektrodene i pennpluggensom kan resultere i feilfunksjon og startvanskeligheter. Hvis motoren gir lite effekt, er vanselig a starte eller er vanseligå holde pa hvilehastigheten, skal pennpluggen kontrolleres forst. Hvis pennpluggen er tilsmuset, rens den og kontroller elektrodeavstanden. Juster den igjen hvis ndvendig. Den riktige avstanden er 0,6mm . Tennpluggen bør erstattes etter omkring 100 arbeidstimer eller tidligere hvis elektrodene er slitte.

MERK

Noen steder er det lover som krever at en motstandstennplugg blir benyttet for a undertrykke tenningssignaler. Hvis denne maskinen var utstyrt med motstandstennplugg, bruk densame tennpluggen ved bytte.

Klippeblad (Fig. 12, 13)

Bladene installereres i knivforgen med de fire, fem aller sekss boltene. Disse skruene er tilskrudd med en klaring sik at klipperen kan bevege seg jevnt.

Hvis klaringener for litern

Klipperen kan/DDke bevege seg riktig og glideoverflaten vil klemme.

Hvis klaringener for stor

Hver 20. time skal det pafores 3 gram smormiddel, aller oftere ved intensiv bruk.

Fjern brennstoff-filteret fra brennstofftanken og vask det grundig i lsemiddel. Deretter trykkes filteret fullstendig inn i tanken.

MERK

Hvis fi lteret er hardt pa grunn av stov og smuss, bytt det.

Rengjoring av cylinderfi nne (Fig. 16)

Hvis blader er fanget mellom cylinderrinnene (7) kan motoren bli for varm. Dette fomer til lavere utgangseffekt. For a unnga dette ma cylinderrinnene og viftehuset alltid holds rene.

For hver 100. brukstime aller hvert ar (oftere his vetingelsene krever det), rengjores finnene og utvendig overflate for stov, smuss og oljerester som kan bidra til dareligere kjoling.

Fjern lyddemperen og gnistfangeren (hvis sik utstyrt) ogrens bort alt kuloverskudd fra utblasingsutgangen og lyddemperinngangen hver 100. brukstime.

For langtidslagring

Tom ut alt brennstoff fra brennstofftanken. Start motoren og la den gá til den stopper. Reparer enhver skade som skyldes bruk. Rengjör enthen med en ren klut eller bruk en hýtttrykk-luftdyse. Legg noen fá draper totaks-motorolje i cylinderten gjennom tennplugghullet og dra rundt motoren flere ganger for á fordele oljen. Dekk til enthen og lagre den pa et tort sted.

Vedlikeholdsplan

Nedenfor finner du noen generelle vedlikeholdsinstruksjoner. For mer informasjon vennligst ta Kontakt med Hitachi-forhandleren.

Daglig vedlikehold

Kontroller bladbeskyttelsen for skader og sprekker. Erstatt beskyttelsen hvis det er bulker eller sprekker.
Kontroller at bladet er skarpt og uten sprekker.
Kontroller at bladmutterne er tilstrekkerig tilskrudd.
Vær sikker pa at bladtransportbeskyttelsen er uskadet og at den kan festes sikkert.
Kontroller at muttere og skruer er tilstrekkelig tilskrudd.

Ukentlig vedlikehold

Kontroller starteren, spesielt snor og returfjær.
Rengjortennpluggenutvendig.
Fjern den og kontroller elektrodeavstanden. Juster den til 0,6 mm eller bytt pennpluggen.
Rengjør kjolefinnene pa cylinderen og kontroller at luftinntaket ved starteren ikke er tett.
Kontroller at girkassen er fylt med smorefett.
Rengjor luftfilteret.

Månedlig vedlikehold

Rens brennstofftanken med bensin.
Rengjor forgasseren utvendig og omradet rund den.
Rengjør viften og omraretund den.

SYMBOLIEN MERKITYS
