BRUKSANVISNING NE21462 PANASONIC

Aktivering av programlåset

Åben døren og sæt maden ind. ☛ Sørg for at “0” og watt effekten vises i displayet.

Gentag trin 4 og 5 fra ovenover før programknappen trykkes .

1. Fjern luftfilteret fra forsidens bundkant ved at

APPARATET TILKOBLES JORDET NETTKONTAKT. Hvis stikkontakten ikke er jordet, er det brukerens eget ansvar å sørge for at den blir byttet ut og at den blir forskriftsmessig jordet. NETTSPENNING Nettspenningen skal være den samme som den som er spesifisert på mikrobølgeovnen. Bruk av høyere spenning enn den som er spesifisert, er farlig og kan forårsake brann eller annen skade.

Sett ovnen på en jevn og stabil flate. Sett den ikke på et varmt eller fuktig sted, f.eks. nær inntil annen ovn eller varmekilde. Ikke bruk ovnen i høyere rometemperatur enn 40˚C og/eller i luftfuktighet over 85%. Det er viktig at det er fri luftflyt rundt ovnen. Mikrobølgeovnen kan forårsake noe interferens med svake singaler hvis den plasseres for nær radio eller TV. For sikker installasjon må det være tilstrekkelig med ventilasjon rundt ovnen. min. 5 cm påsidene, bak og 20 cm over. Plassèr denne mikrobølgeovnen slik at stikkontakten er tilgjengelig. FORSIKTIG

FJERNING AV BESKYTTELSESFILM

Ovnen er dekket med en beskyttelsesfilm som hindrer riping under transport. Fjern denne filmen før installasjon og bruk.

For å unngå å svekke strålerørene eller andre komponenter anbefales at man aldri starter ovnen uten at det er mat i den.

IKKE ÅPNE OVNSKABINETTET

Det er høye spenninger inne i kabinettet. Reparasjoner og justeringer skal bare utføres av kvalifisert servicepersonale.

1. Tetningslistene i døren og anleggsflatene bør

rengjøres med en fuktig klut.

2. Ved skader på tetningslister eller anleggsflater

må ovnen ikke brukes før den er reparert av kvalifisert servicepersonale.

3. Det medfører fare for andre enn kvalifisert

servicepersonale å utføre reparasjon av ovnen.

4. Ved røykutvikiling må stopp/resettasten trykkes

inn og døren holdes lukket. Ta støpselet ut av nettkontakten.

5. Hvis nettledningen skades, må den byttes ut på

et kvalifisert verksted for å opprettholde sikkerheten.

6. Før bruk må det kontrolleres om

kjøkkenredskapene er egnet for mikrobølgeovn.

7. Ved oppvarming av væsker, for eksampel supper,

sauser og drikker, kan væsken koke over uten at den bobler. Dette kan gi plutselig overkoking av den varme væsken. For å unngå overkoking, bør følgende forholdsregler tas: a) Ikke bruk beholdere med rette sider og smale halser. b) Ikke bruk for sterk varme. c) Rør om i væsken før den helles i beholderen, og rør om på nytt etter halvgått oppvarmimgstid. d) Etter oppvarming bør beholderen få stå i ovnen en kort stund. Rør så om før den tas forsiktig ut.

8. Ved oppvarming av mat i plast eller

.Væsker eller matvarer må ikke varmes i lukkede beholdere fordi de kan utvide seg og eksplodere.

. Oppvarming av drikker i mikrobølgeovn kan gi forsinket etteroppkoking, slik at beholderen må håndteres med varsomhet.

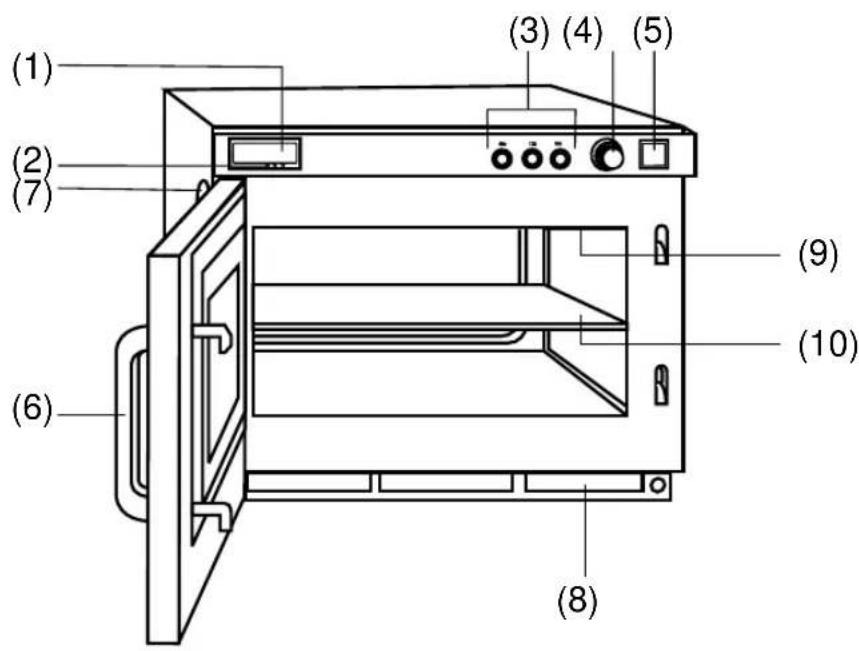

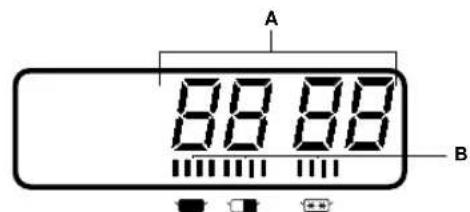

. Barn må bare få bruke ovnen hvis man er helt sikker på at de virkelig skjønner betjeningen og forstår farene ved feil bruk.- 99 - Norsk Betjening NE-2146-2/NE-1846/NE-1646 Oversiktsbilde NE-2146-2/NE-1846/NE-1646 (8) (7) (6) (9) (1) (2) (3) (4) (5) (10)

Trykk på ønsket effektnivåtast, hvis annen enn (HØY).

Åpne døren og sett maten inn i ovnen. ☛ Påse at “0” og effektnivåindikator vises på Displayet.

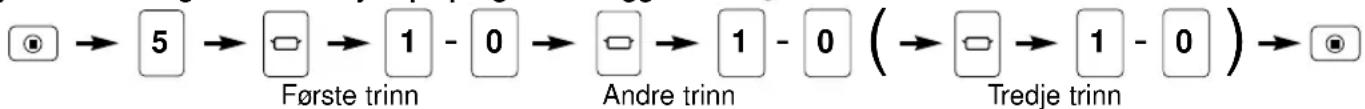

◆Ett-trinns tilberedning ◆For dobbel eller trippel mengde Repeter trinn 2 og 3 over før trykk på starttasten .

Still inn ønsket oppvarmingstid. ☛ opptil 25 min på eller , 30 min på .

Trykk på starttasten. Åpne døren og sett maten inn i ovnen. ☛ Påse at “0” og vises på displayet.

• Når innstilt tid er gått, vil oppvarmingen stanse og ovnslampen slås av. Pipetonen aktiveres. “0” vil blinke til døren åpnes. Etter ca. 1 minutt vil kjøleviften stoppe.

• Åpne døren og ta ut maten. Ovnslampen vil slås på når døren åpnes. Displayet vil vise opprinnelig innstilt tid og effekt.

Første trinn Andre trinn Tredje trinnANVISNINGBRYTER/TAST Trykk ønsket minnetast.☛ Programmert informasjon vil vises i displayet.

Ovnslampen slås på, og oppvarming begynner. Tiden vil telles ned i displayet.

Åpne døren og sett maten inn i ovnen. ☛ Påse at “0” og vises på displayet. Ex.

• Når innstilt tid er gått, vil oppvarmingen stanse og ovnslampen slås av. Pipetonen aktiveres. “0” vil blinke til døren åpnes. Etter ca. 1 minutt vil kjøleviften stoppe.

• Åpne døren og ta ut maten. Ovnslampen vil slås på når døren åpnes. Displayet vil vise opprinnelig innstilt tid og effekt.
• Lukk døren. Ovnslampen vil slås av, og etter et minutt vil displayet nullstilles. Eksempel: Å velge minnetast 3 på A-siden, hvor ditt valgte program (ex. full effekt i 3 min., ett-trinns koking) er innstilt. ◆I låst programfunksjon: Bare trykk ønsket minnetast. Oppvarming starter automatisk uten trykk på starttasten. ✐ For dobbel eller trippel mengde: Trykk knappen for dobbel (eller trippel), mengde før du trykker minnetasten.Betjening NE-2156-2/NE-1656

Trykk på nummer/minnetast “5”. ☛ Valgt tastnr. vil vises, og det tilhørende programmet.

Vagt effektnivå vil vises, første-stadie oppvarming indikator “1” vil blinke, og tidsdisplayet slettes.

Hold døren lukket. ☛ Påse at displayet er slettet. Eksempel: Programmering av tilbereding med TINE - effekt i 1 minutt inn på nummer/minnetast “5” ◆For dobbel eller trippel mengde

Trykk på programtasten.

“PROG” og første-stadie oppvarming indikator “1” vil slutte å blinke. Programmeringen er ferdig.

• Tre sekunder senere vil displayet slettes. Gjenta trinn 4 og 5 over før trykk på programinnlegginstast .

For å programmere B-siden, trykk minnevelger (A/B) knappen, før du trykken på minnetasten. Første trinn Andre trinn Tredje trinn

Eksempel: Programmering av 1,5x oppvarmingstid for dobbel mengde på nummer/minnetast “5”

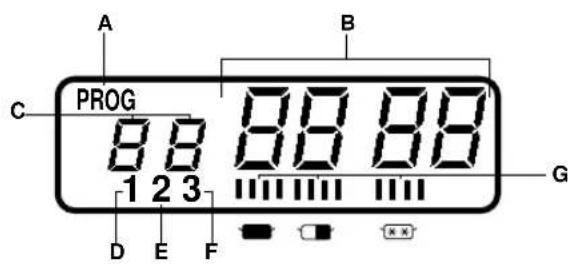

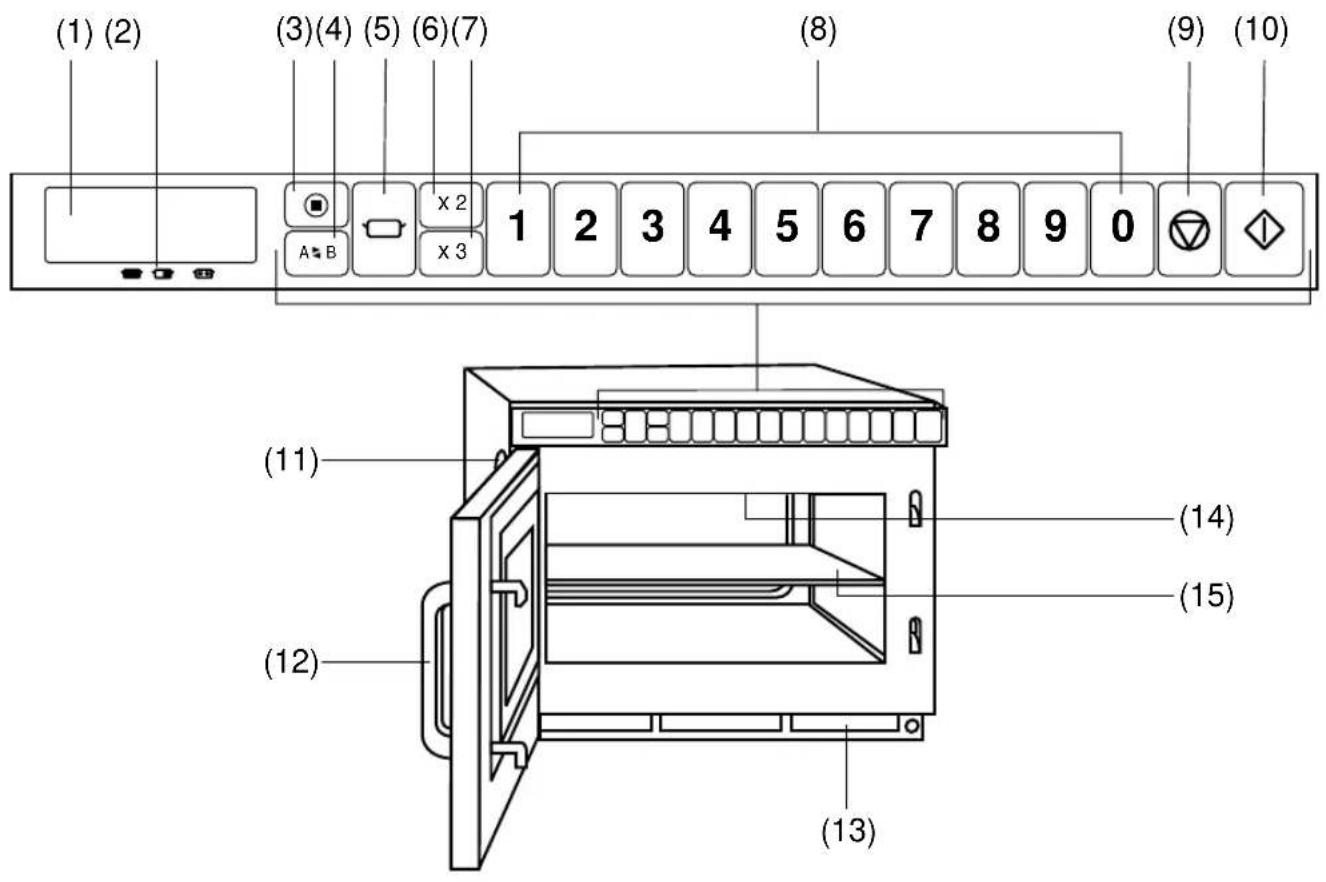

For å programmere for trippel mengde, følg samme prosedyre som over, men vel i stedet knapp for trippel mengde (k3).- 103 - Norsk Betjening NE-2156-2/NE-1656

Tykk inn programtasten til “PROG”, “P” og “L” viser. (mer enn fem sekunder). ☛ “PROG”, “P” og “L” vil vises.

Hold døren lukket. ☛ Påse at displayet er slettet. I programlåsfunksjon:

• Ovnen kan ikke programmeres etter kjøres manuelt før programlåsen de-aktiveres. ◆Deaktivering av programlås Pipetonens styrke og varighet som varsel for avsluttetoppvarming, kan innstilles. Det er 4 nivåer. og nivået indikeres av et tall etterfulgt av ordet “bEEP” 3bEEP l høyest 2bEEP l middels 1bEEP l stillest 0bEEP l ingen lydI funksjon program ulåst:• Ovnen krever to-trykks betjening (Nummer/minnetaster+ Starttast).• Repetisjons- og avbruddsfunksjoner kan brukes.• Nummer/minnetaster kan programmeres.
• Kontrollene for lydstyrke og varighet på pipetone kan brukes. F. PIPETONE ANVISNINGBRYTER/TAST

Hold Stopp/Resettasten inne og trykk på programtasten til “PROG” og “P” vises (mer enn frm sekunder).

La døren stå åpen. ☛ Ovnslampen slås på, og “0” vises i displayet. Pipetonens varighet har 2 valgmuligheter, indikert i displayet som “1” eller “2”. “1” l tre pip “2” l korte pip i 60 sekunder Høyeste nivå, og 3 pip er innstilt fra fabrikken. ANVISNINGBRYTER/TAST Trykk Prog tasten. Trykk minnetast 0 en gang. ☛ pipetonen slås på og displayet vil vise “3” og “bEEP”. “PROG” vil begynne å blinke, og førstestadie-koking indikator “1” (tilsvarer her 3 pip), vil vises. Merk: Repeterte trykk på “0” vil resultere i lavere lydnivå (“3bEEP” l høyest, “2bEEP” l middels etc.)

“PROG” slutter å blinke, og programmeringen er ferdig. Etter tre sekunder viser displayet “0”.

La døren vre åpen. ☛ Ovnslampen tennes, og “0” vil vises i displayet. ◆Å velge lydnivå og sette til 3 pip: Eksempel: Velge høyeste nivå på pipetonen

La døren stå åpen. ☛ Ovnslampen vil tennes, og “0” vises i displayet. ◆Avlesing av hvor mange ganger hver minnetast er benyttet ANVISNINGBRYTER/TAST

La døren stå åpen. ☛ Ovnslampen vil tennes, og “0” vises i displayet.

Avlesing av total brukstid for ovnen

Hold inne Stopp/Resettasten og trykk på ønsket Nummer/Minnetast. MERE: For å se antall ganger på B-siden, trykk på skifttasten (A/B) mens displayet viser antallet. Antall ganger tasten har vært benyttet vises i displayet.

Lukk døren mens displayet fortsatt viser antall ganger hver tast er benyttet.

Det samlede antall sykluser for programmene (både A og B) vises i displayet.

Kontroll av antall timer ovnen har vært i bruk, ◆ La døren stå åpen. ◆ Trykk på Nummer/Minnetast “3” hold starttasten inne. ◆ Totalt antall timer i bruk, og “H”, vil vises i displayet. Merk:Hvis ovnen slår seg av etter kort drift, knotrolleres at luftfilteret er rent før service bestilles. Når “FILT” viser på displayet, tas luftfilteret ut og rengjøres i såpevann. Trykk på Stopp/Resettasten for å nullstille displayet. Eksempel: Programmering av luftfilterrengjøring hver 600 timer ◆Avlesing av hvor mange ganger ovnen er benyttet manuelt ANVISNINGBRYTER/TAST

Hold inne Stopp/Resettasten og trykk på effektnivåtasten. ☛ Antall ganger ovnen har vært benyttet i manuell modus vises.

Mens du trykker Start-tasten, lukk døren, og åpne den igjen.

La døren stå åpen. ☛ Ovnslampen vil tennes, og “0” vises i displayet.

Trykk på Nummer/Minnetast “3”. ☛ Det nåværende intervall i antall timer vil vises i displayet.

Trykk “6”, “0” og “0”. ☛ Tallet vises i displayet.

Trykk på programtasten. ☛ Etter 3 sek. vil displayet vise “0”.- 105 - Norsk Installasjonsveiledning for stabling INSTALLASJON

1. Sett den ene ovnen oppå den andre og ta ut fem skruer (a) som vist i Fig.1.

4. sett inn de fem skruene (a) og skruen (b) og trekk til. Se Fig.2.

5. Påse at den øverste står i sikker og god arbeidshøyde.

Selvdiagnose med Feilkoder Ovnen overvåker egne funksjoner og viser en feilkode på displayet hvis det oppstår feil. Hvis en feilkode viser, trekk ut nettkontakten. Vent i ti sekunder og sett støpselet inn igjen. Hvis normal drift ikke gjenopptas, se nedenfor. KODE F01 F33-34 F05 F81-82 F86-87 F44 PROBLEM Utblåsningsluften har for høy temperatur Defekt termistorkrets Defekt minnekrets Defekt relékrets Defekt relékrets Defekt kontrollpanel TILTAK Ovnen slår seg sutomatisk av. Trekk støpselet ut av nettkontakten. Ovnen piper kontinuerlig og stilles tilbake for drift igjen når den er avkjølt. Flytt ovnen til et sted med bedre lufting/kjøling. Hvis problemet gjentar seg, ring etter service. Ovnen slår seg automatisk av. Hvis problement gjentar seg, ring etter service. Hvis problement gjentar seg, ring etter service. Ovnen vil virke også ved visning av feilkode, men ikke helt som den skal. Ring etter service. Hvis problemet oppstår under minneoppvarming, trykk på Stopp/Resettasten. Andre minneprogrammer og manuell betjening vil da være mulig. Hvis problemet gjentar seg, ring etter service. Ovnen vil virke også ved visning av feilkode, men ikke helt som den skal. Ring etter service. Trykk på Stopp/Resettasten og prøv igjen. Ovnen slår seg automatisk av.Hvis problemet gjentar seg, ring etter service. Ovnen slår seg automatisk av.Hvis problemet gjentar seg, ring etter service. Merk:Ovennevnte koder vist på displayet dekker ikke alle feilmuligheter. (b) Joint PlateProjection (a) Fig. 1 Joint Plate Projection Fig. 2 koblingsplate utspring utspring koblingsplate VIKTIG

1. Trekk støpselet ut av nettkontakten før installering.

2. Ved stabling må vedlagte PANASONIC

koblingsplate benyttes.

4. Det kan kun stables to pvner i høyden.

FORBEREDELSE Påse at ovnen er tom.- 106 - Stell av Ovnen

1. Trekk støpselet ut av nettkontakten før rengjøring.

2. Hold ovnen ren innvendig [og midterste hylle

(gjelder kun NE-2146-2/2156-2)]. Hvis matrester eller væske setter seg fast på ovnsveggene, eller mellom dør og karm, vil disse matrestene absorbere mikrobølger, og forårsake gnister under bruk. Tørk vekk alt av matrester med en fuktig klut. Kjøkkenspray eller vaskemidler kan benyttes hvis ovnen er svært tilsølt. Løsemidler og skuremidler må ikke benyttes. Den midterste hyllen kan vaskes enten i såpevann eller i oppvaskmaskin.

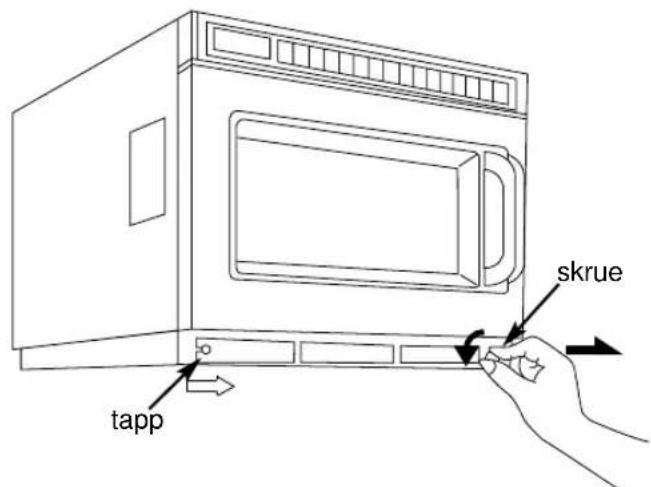

LUFTFILTER Rengjør luftfilteret regelmessig slik det er beskrevet her. Tett luftfilter kan forårsake problemere med overoppheting i ovnen.*

1. Ta luftfilteret av fra det nedre frontpanelet ved å vri

den høyre skruen mot venstre. Trekk filteret mot høyre og ta det av tappen på venstre side. skrue tapp

2. Rengjør filteret i varmt såpevann.

3. Påse at luftfilteret settes inn igjen før ovnen brukes.

• Hvis luftfiltrene tettes av støv eller fett, vil ovnen kunne overopphetes.

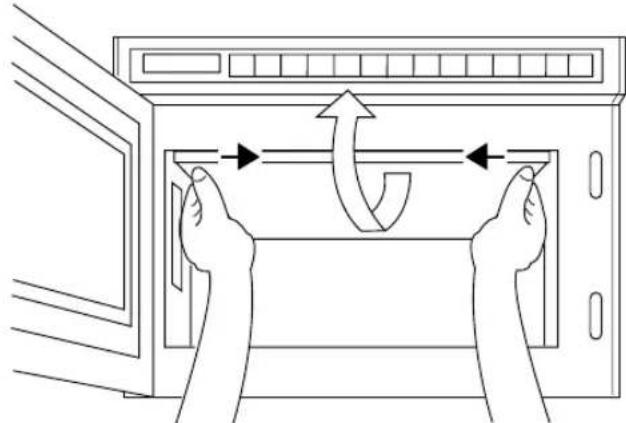

1. Hold sidefestene på skvettskjermen med begge

hender, og trekk dem inn og ned. Ta skvettskjermen ut av ovnsrommet.

2. Rengjør skvettskjermen i såpevann.

3. Påse at skvettskjermen blir satt inn igjen før ovnen

brukes. MERK Skvettskjermen skal være på korrekt plass når ovnen brukes.

3. Utsiden rengjøres med såpevann og tørkes av med

myk klut. Påse at det ikke kommer vann inn i luftventilene bak eller betjeningspanelet, fordi dette kan skade ovnen.

4. Dørvinduet rengjøres med mildt såpevann. Bruk

2. Ved tilberedning av hovedsakelig en enhet av

gangen tas midtplaten ut og bunnplaten benytts.

3. Med to enheter samtidig plasseres de ved siden av

hverandre på bunnplaten hvis det er plass, hvis ikke, settes de på hver sin plate.

4. Ved tilberedning av flere enn to enheter, plasseres

de jevnt fordelt på de to platene.

tas ut av ovnen, og må ikke legges på den nederste hyllen. Tilberedning i to høyder (gjelder kun NE-2146-2/2156-2)Norsk Funksjon Tining

Når du skal tine flere porsjoner med mat, bør du snu matvarene og skille de enkelte bitene fra hverandre for å sikre at mikrobølgeenergien fordeles jevnt.

Massive/tette matvarer bør ikke kokes direkte fra frossen tilstand, da de i så fall vil bli overkokte rundt kantene før kjernen har oppnådd riktig temperatur.

Løsne lokk og stikk hull på plastfolin før du koker/varmer opp innpakkede matvarer.

Rør eller rist matvarer halvvesi i koke/tinetiden for å en jevn fordeling av varmen.
