Produkttyp	Professioneller Mikrowellenherd
Marke	Panasonic
Modell	NE21462 (NE-2146-2)
Abmessungen (L × T × H)	422 × 508 × 337 mm
Nettogewicht	30 kg
Stromversorgung	230 V, 50 Hz
Leistungsaufnahme	14,3 A – 3160 W
Mikrowellen-Ausgangsleistung	Hoch: 2100 W, Mittel: 1050 W, Auftauen: 340 W
Mikrowellenfrequenz	2450 MHz
Innenabmessungen (L × T × H)	330 × 310 × 175 mm
Display	Digital (Zeit und Leistungsstufe)
Bedienelemente	Leistungsstufe, Timer (Drehregler); Programmtasten (Modelle mit Tasten)
Garfunktionen	Manuell (1, 2 oder 3 Stufen); Vorprogrammierte Speichertasten (10 Tasten, 2 Zonen A und B); Verdopplung/Verdreifachung der Zeit
Programmsperre	Ja (gesperrter Modus: sofortiger Start über Speichertaste)
Signaltöne	Einstellbar: Lautstärke (laut, mittel, leise, stumm) und Dauer (3 Signaltöne oder 60 Sekunden)
Zyklenzähler	Ja (für jede Speichertaste und Gesamtzahl)
Luftfilter	Waschbar, mit programmierbarer Reinigungserinnerung (bis zu 9999 Stunden)
Herausnehmbarer Zwischenrost	Aus Keramik (nur für NE-2146-2)
Spritzschutz	Herausnehmbar, waschbar
Gerätestapelung	Möglich (bis zu 2 Geräte, mit spezieller Befestigungsplatte)
Selbstdiagnose	Angezeigte Fehlercodes (F01, F33-34, F05, F81-82, F86-87, F44)
Wartung	Innenreinigung mit feuchtem Schwamm; waschbarer Luftfilter; waschbarer Spritzschutz
Normen	EN 55011 (Gruppe 2, Klasse B)

Häufig gestellte Fragen - NE21462 PANASONIC

Wie stelle ich die Uhr am Panasonic NE21462 ein?

Dieses Modell hat keine Uhr. Es zeigt nur die Garzeit und die Leistungsanzeigen an.

Was ist die maximale Leistung im manuellen Modus?

Die maximale Leistung beträgt 2100 W (Stufe HOCH). Sie können andere Stufen wählen: MITTEL (1050 W) und AUFTAUEN (340 W).

Wie verwende ich die Speichertasten?

Öffnen Sie die Tür, legen Sie das Gargut hinein, drücken Sie dann die gewünschte Speichertaste (z.B. 3). Im entsperrten Modus drücken Sie anschließend die Starttaste. Im gesperrten Modus startet der Garvorgang sofort nach Drücken der Speichertaste.

Wie programmiere ich eine Speichertaste mit einer individuellen Zeit?

Schließen Sie die Tür, drücken Sie die Programm-Taste, wählen Sie die zu programmierende Speichertaste, wählen Sie die Leistungsstufe (durch mehrmaliges Drücken der Auswahltaste), stellen Sie die Garzeit ein, drücken Sie dann erneut Programm, um zu bestätigen.

Was tun, wenn das Gerät einen Fehlercode anzeigt?

Trennen Sie das Gerät vom Netz, warten Sie 10 Sekunden und schließen Sie es wieder an. Bleibt der Fehler bestehen, sehen Sie in der Fehlercode-Tabelle nach: F01 (Übertemperatur), F33-34 (Thermostat), F05 (Speicher), F81-82 (Relais), F86-87 (Relais), F44 (Bedienfeld). Wenden Sie sich bei Bedarf an einen Techniker.

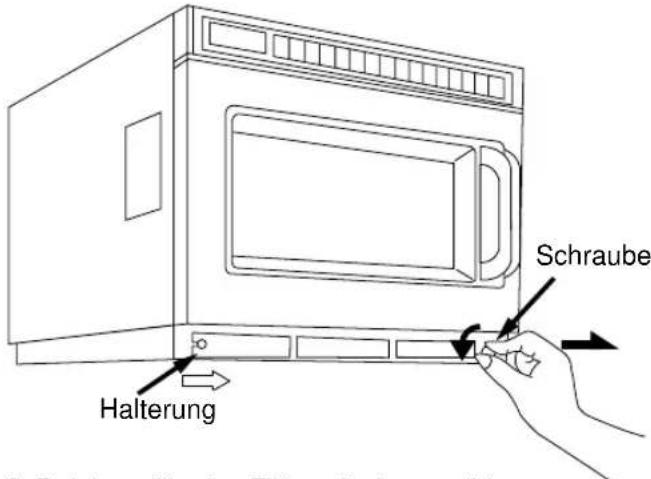

Wie reinige ich den Luftfilter?

Trennen Sie das Gerät vom Netz. Entfernen Sie den Filter, indem Sie die Schraube rechts an der Sockelleiste drehen. Waschen Sie ihn mit Seifenwasser, trocknen Sie ihn und setzen Sie ihn vor der Nutzung wieder ein.

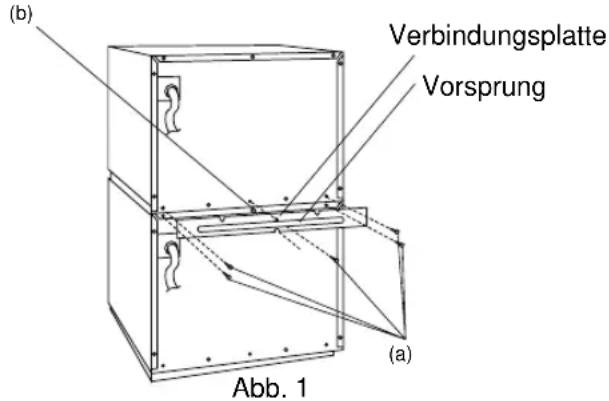

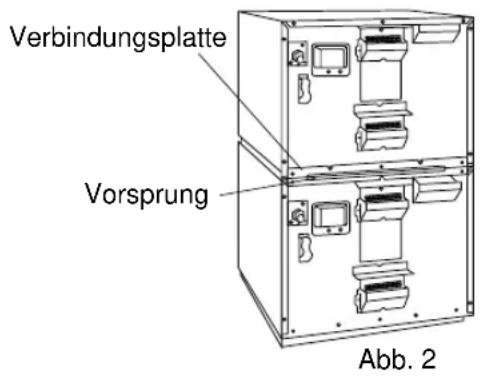

Kann ich zwei Panasonic NE21462 Geräte stapeln?

Ja, es ist möglich, bis zu zwei Geräte mit der mitgelieferten Befestigungsplatte zu stapeln. Stellen Sie sicher, dass die Modelle kompatibel sind (siehe Liste in der Anleitung). Trennen Sie die Geräte vor der Montage immer vom Netz.

Welche Behälter kann ich in dieser Mikrowelle verwenden?

Verwenden Sie mikrowellengeeignete Behälter (Glas, Keramik, spezielles Plastik). Vermeiden Sie Recyclingpapier (Funkenfluggefahr) und erhitzen Sie niemals luftdichte Behälter oder Eier in der Schale.

Wie stelle ich die Signaltöne ein?

Öffnen Sie die Tür, drücken Sie die Programm-Taste. Für die Lautstärke drücken Sie die Speichertaste 0, um zwischen 3 (laut) und 0 (stumm) zu wählen. Für die Länge drücken Sie nach Bestätigung der Lautstärke schnell die 0, um zwischen 3 Signaltönen oder 60 Sekunden kurzer Töne zu wählen.

Was tun, wenn das Gerät nach wenigen Sekunden stoppt?

Überprüfen Sie die Sauberkeit des Luftfilters. Wenn er verschmutzt ist, reinigen Sie ihn. Wenn das Problem bestehen bleibt, wenden Sie sich an einen Techniker.

BEDIENUNGSANLEITUNG NE21462 PANASONIC

Vor Gebrauch des Gerätes bitte die Bedienungsanleitung ausführlich durchlesen.

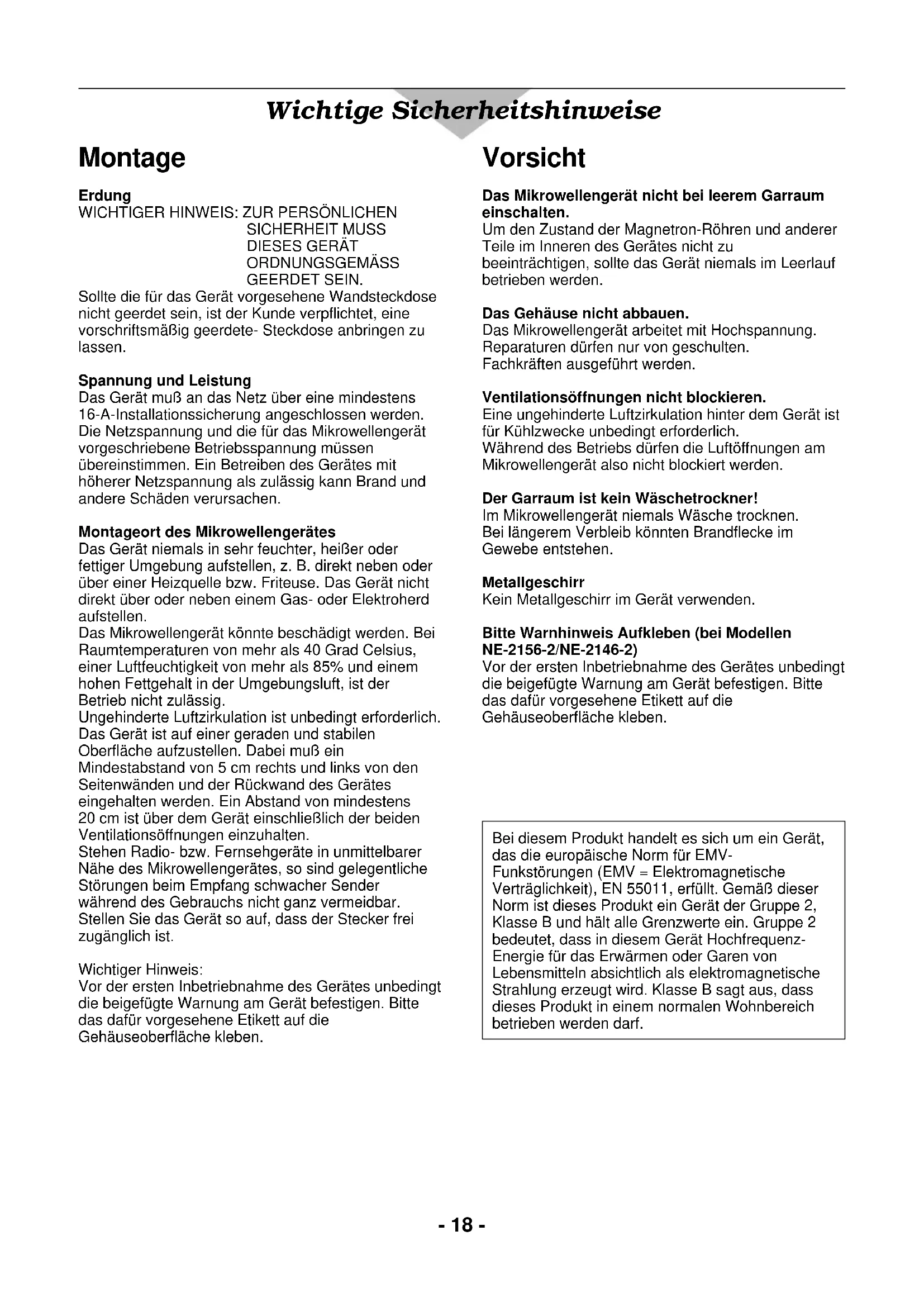

Wichtige Sicherheitshinweise

Montage

Erdung

WICHTIGER HINWEIS: ZUR PERSÖNLICHEN

SICHERHEIT MUSS

DIESES GERÄT

ORDNUNGSGEMÄSS

GEERDET SEIN.

Sollte die für das Gerät vorgesehene Wandsteckdose nicht geerdet sein, ist der Kunde verpflichtet, eine vorschriftsmäßige geerdete Steckdose anbringen zu lassen.

Spannung und Leistung

Das Gerät muss an das Netz über eine mindestens 16-A-Installationssicherung angeschlossen werden. Die Netzspannung und die für das Mikrowellengerät vorgeschriebene Betriebsspannung müssen übereinstimmen. Ein Betreiben des Gerätes mit höherer Netzspannung als zulässig kann Brand und andere Schäden verursachen.

Montageort des Mikrowellengerätes

Das Gerät niemals in sehr feuchter, heißer oder fettiger Umgebung aufstellen, z. B. direkt neben oder über einer Heizquelle bzw. Friteuse. Das Gerät nicht direkt über oder neben einem Gas- oder Elektroherd aufstellen.

Das Mikrowellengerät könnte beschädigt werden. Bei Raumtemperaturen von mehr als 40 Grad Celsius, einer Luftfeuchtigkeit von mehr als 85 % und einem hohen Fettgehalt in der Umgebungsluft ist der Betrieb nicht zulässig.

Ungehinderte Luftzirkulation ist unbedingt erforderlich.

Das Gerät ist auf einer geraden und stabilen

Oberfläche aufzustellen. Dabei muss ein

Mindestabstand von 5 cm rechts und links von den Seitenwänden und der Rückwand des Gerätes eingehalten werden. Ein Abstand von mindestens 20 cm ist über dem Gerät einschließlich der beiden Ventilationsöffnungen einzuhalten.

Stehen Radio- bzw. Fernsehgeräte in unmittelbarer Höhe des Mikrowellengerätes, so sind gelegentliche Störungen beim Empfang schwacher Sender während des Gebrauchs nicht ganz vermeidbar.

Stellen Sie das Gerät so auf, dass der Stecker frei zugänglich ist.

Wichtiger Hinweis:

Vor der ersten Inbetriebnahme des Gerätes unbedingt die beigefügte Warnung am Gerät befestigen. Bitte das dazu vorgesehene Etikett auf die

Gehäuseoberfläche kleben.

Vorsicht

Das Mikrowellengerät nicht bei leerem Garraum einschalten.

Um den Zustand der Magnetron-Röhren und anderer Teile im Inneren des Gerätes nicht zu beeinträchtigen, sollte das Gerät niemals im Leerlauf betrieben werden.

Das Gehäuse nicht abbauen.

Das Mikrowellengerät arbeitet mit Hochspannung.

Reparaturen dürfen nur von geschulten.

Fachkräften ausgeführt werden.

Ventilationsöffnungen nicht blockieren.

Eine ungehinderte Luftzirkulation hinter dem Gerät ist für Kühlzwecke unbedingt erforderlich.

Während des Betriebs dürfen die Luftöffnungen am Mikrowellengerät also nicht blockiert werden.

Der Garraum ist kein Wäschetrockner!

Im Mikrowellengerät niemals Wäsche trocknen.

Bei längerem Verbleib konnten Brandflecke im Gewebe entstehen.

Metallgeschirr

Kein Metallgeschirr im Gerät verwenden.

Bitte Warnhinweis aufkleben (bei Modellen NE-2156-2/NE-2146-2)

Vor der ersten Inbetriebnahme des Gerätes unbedingt die beigefügte Warnung am Gerät befestigen. Bitte das dazu vorgesehene Etikett auf die Gehäuseoberfläche kleben.

Bei diesem Produkt handelt es sich um ein Gerät, das die europäische Norm für EMV-

Funkstörungen (EMV = Elektromagnetische

Verträglichkeit), EN 55011, erfüllt. Gemäß dieser Norm ist dieses Produkt ein Gerät der Gruppe 2, Klasse B und hält alle Grenzwerte ein. Gruppe 2 bedeutet, dass in diesem Gerät Hochfrequenz-Energie für das Erwärmen oder Garen von

Lebensmitteln absichtlich als elektromagnetische Strahlung erzeugt wird. Klasse B sagt aus, dass dieses Produkt in einem normalen Wohnbereich betrieben werden darf.

1. Vor Gebrauch ist vom Benutzer zu prüfen, ob Geschirr und Gefäße für den Gebrauch in Mikrowellengeräten geeignet sind.
2. Wenn Behälter aus Kunststoff, Papier oder anderen leicht entflammbaren Materialien zum Erwärmen verwendet werden, das Gerät nicht unbeaufsichtigt betreiben.
3. Beim Erhitzen von Flüssigkeiten im Mikrowellengerät kann es ggf. sehr kurzfristig zum Kochen kommen (Siedeverzug). Das heißt, Lebensmittel spritzen in diesem Fall aus offenen Behältern in den Garraum. Verwenden Sie dazu abgedeckte Gefäße, um eine Verbrennungsgefahr zu vermeiden.
4. Lebensmittel in Gläsern oder Flaschen—insbesondere Babynahrung—nach dem Erhitzen gut schütteln oder umrühren, damit ein Temperaturausgleich stattfinden kann. Überprüfen Sie die Temperatur vor dem Verzehr.
5. Garen Sie weder Eier in der Schale noch gekochte hartgekochte Eier. Durch Ausdehnung explodieren sie.
6. Keine geschlossenen Konserven, Flaschen oder Gläser zum Garen oder Erhitzen benutzen. Diese können platzen.
7. Im Garraum dürfen während der Nichtbenutzung des Gerätes keine Gegenstände aufbewahrt werden, die bei unbeabsichtigtem Einsatz eine Gefahr für die Umgebung darstellen können. Im Falle des Versagens eines elektronischen Bauelementes kann das Gerät nur durch Ziehen des Netzsteckers oder durch die installationsseitig vorhandene Trennvorrichtung, z. B. vorgeschaltete Sicherung/Sicherungsautomatik ausgeschaltet werden.
8. Die Reinigung der Türdichtungen und Türdichtungsflächen sollen mit einem milden Reinigungsmittel vorgenommen werden. Das Gerät ist vom Verwender auf mögliche Beschädigungen der Türdichtungsflächen zu besichtigen und falls ein solcher Schaden aufgetreten ist, darf das Gerät nicht betrieben werden, bevor es vom Panasonic-Kundendienst repariert worden ist.
9. Dieses Gerät darf nicht mit einem Wasserstrahl gereinigt werden.
10. Falls während des Mikrowellenbetriebs Rauch aus dem Gerät tritt, ist die Gerätetür geschlossen zu halten, und das Gerät ist abzuschalten sowie der Netzstecker zu ziehen.
11. Das Mikrowellengerät darf nur vom Panasonic-Kundendienst geprüft oder repariert werden. Die Inanspruchnahme eines nicht besonders geschulten Kundendienst-Technikers könnte gefährlich sein.
12. Sind Stromkabel oder Stecker beschädigt, muss die Reparatur von geschultem Servicepersonal durchgeführt werden, um eine einwandfreie Instandsetzung zu gewährleisten.
13. Die zum Anschluss eines Gerätes verwendete Spezial-Anschlussleitung darf nur durch einen qualifizierten Kundendienst unter Verwendung einer Spezialleitung, die nur beim Panasonic-Kundendienst (siehe Kundendienstliste) erhältlich ist, ersetzt werden.
14. Es wird auf die Möglichkeit der Gefährdung durch elektromagnetische Felder hingewiesen und empfohlen, dass sich insbesondere Personen mit Herzschrittmachern nicht elektromagnetischen Feldern aussetzen, damit sind unbedingt die Herstellerangaben zu beachten.
15. Es muss eine jährliche Kontrolle des Gerätes durch geschultes Servicepersonal ausgeübt werden. Ein schriftlicher Nachweis ist zu führen und auf Verlangen der Berufsgenossenschaft vorzulegen.

Der Emissionswert des Mikrowellengerätes liegt nach der Maschinenlärminformations-Verordnung (3. GSGV vom 18. Januar 1991) unter dem vorgeschriebenen Grenzwert von 70 dB (A).

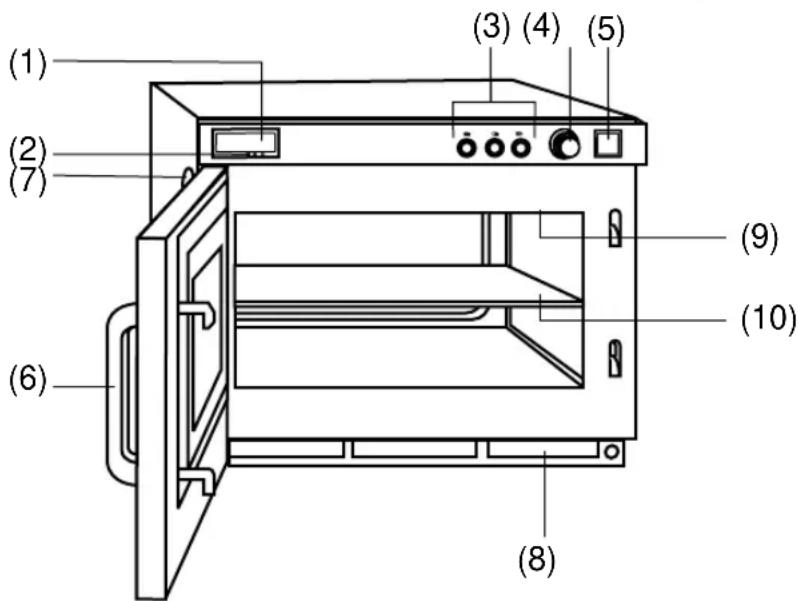

Außenansicht (NE-2146-2/NE-1846/NE-1646)

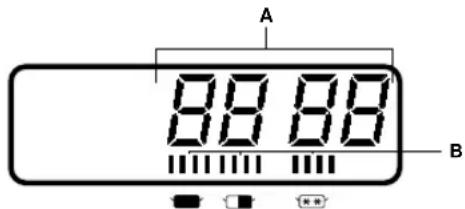

(1) Display/Anzeigenfeld (siehe auch unten) (2) Anzeige für die Leistungsstufen (3) Leistungswahltasten (4) Drehknopf für die Zeiteingabe (5) Starttaste (◊) (6) Türgriff (7) Garraumbeleuchtung (8) Luftfilter (9) Kunststoff-Abdeckung (10) Einschub für den 2-Etagen-Betrieb (NE-2146-2)

A-Zeitanzeige (Min/Sek)

B-Anzeige für die Leistungsstufen

: maximale Leistung : halbe Leistung : Auftaustufe

Bedienung (NE-2146-2/NE-1846/NE-1646)

	BEDIENELEMENTE BEDENUNG
1		Öffnen Sie die Garraumtür und stellen Sie die Speisen in das Mikrowellengerät. ← Versichern Sie sich, daß „0" und die Leistungsstufen im Display angezeigt werden.
2	oder	Drücken Sie die Leistungswahtaste, falls eine andere Leistung als maximale Leistung gewünscht wird.
3		Wahlen Sie die gewünschte Zeit am Drehknopf für die Zeiteingabe. ← bis zu 25 Min. mit → oder →, 30 Min. mit →
4		Drücken Sie die Starttaste.
·Wenn Sie die Starttaste bei geöffneter Garraumtür drücken, springt die Zeit auf „0" darüber. ·Sogar nach dem Wahlen der Garzeit können Sie noch die Leistung wechseln. ·Wenn Sie während der Garzeit die Zeiteingabe verändern wollen, konnen Sie durch drehen am Drehknopf für die Zeiteingabe die Garzeit ändern.

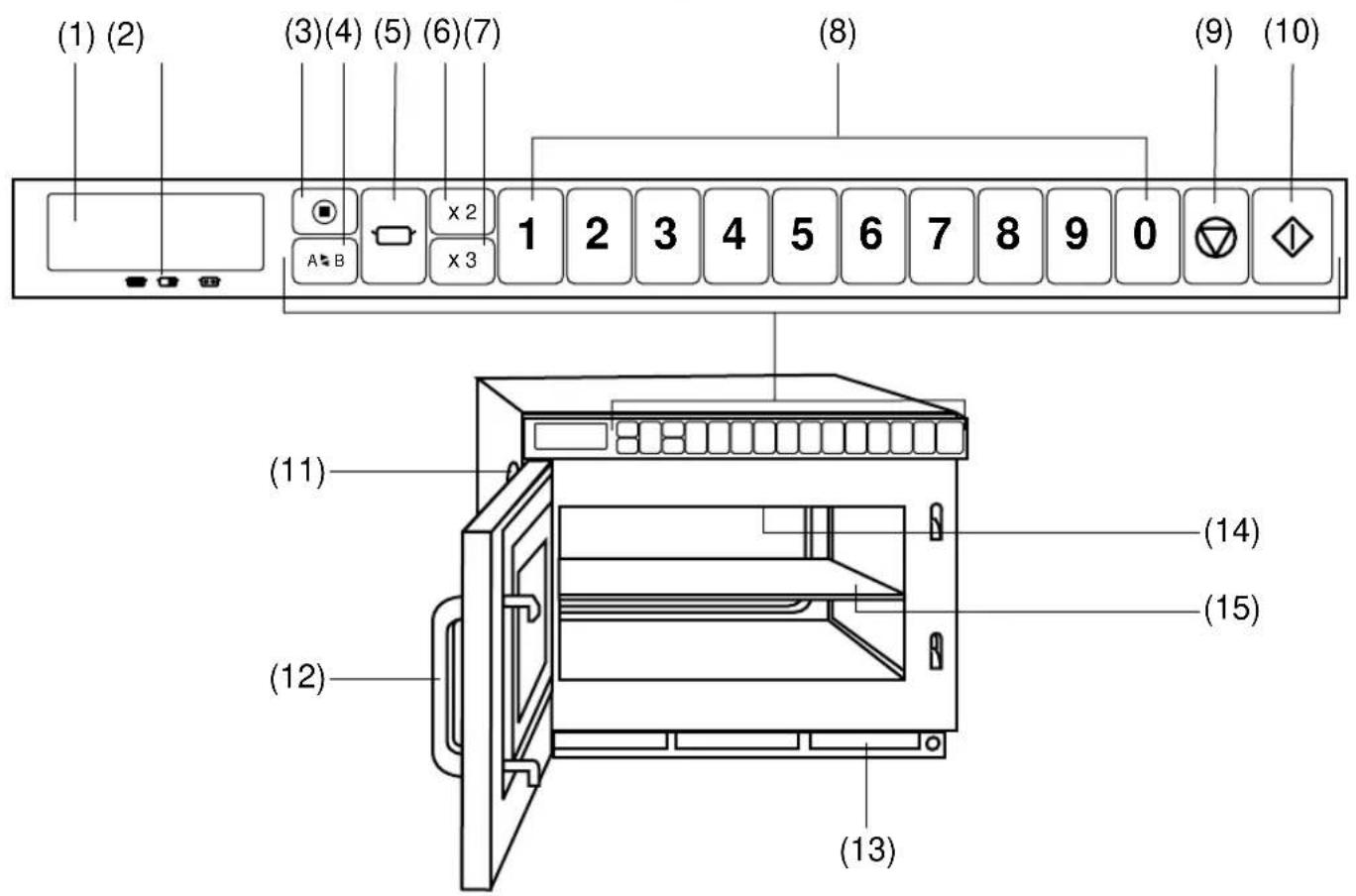

Außenansicht (NE-2156-2/NE-1656)

(1) Display/Anzeigenfeld (siehe unten) (2) Anzeige für die Leistungsstufen (3) Programmiertaste ( (4) Taste zur Wahl der Speicherplatz (A-B) (5) Leistungswahltaste (□) (6) Doppel-Taste (7) Dreifach-Taste (8) Programmspeichertasten bzw. Zeiteingabetasten

(9) Stop/Löschtaste (⊗) (10) Starttaste (◊) (11) Abdeckung der Garraumbeleuchtung (12) Türgriff (13) Luftfilter (14) Kunststoff-Abdeckung (15) Einschub für den 2-Etagen-Betrieb (NE-2156-2)

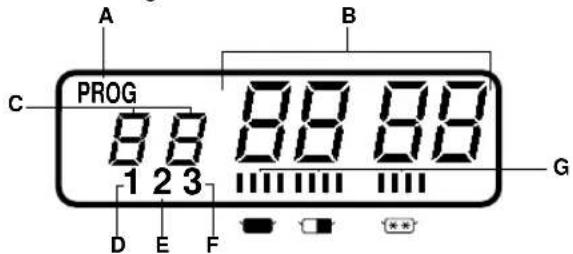

A.. Anzeige/Programmspeicher B. . Anzeige/Zeit in Min. und Sek. C. .Anzeige/Programmnummer der Speichertasten D. .Anzeige/Ein-Phasen-Betrieb E. . Anzeige/Zwei-Phasen-Betrieb F. . Anzeige/Drei-Phasen-Betrieb G. .Anzeige/Leistungsstufen

: maximale Leistung □: halbe Leistung : Auftaustufe

Das Gerät ist ab Werk wie folgt modifiziert:

♠ Manueller Betrieb ♠ Die Programmspeichertasten bzw. Zeiteingabetasten A1 bis A0 sind bei maximaler Leistung mit folgender Betriebszeit programmiert.

1=10 sek. 2=20 sek.

3 = 30 sek.

4 = 40 sek.

5 = 50 sek.

6 = 1 min.

7 = 1 min. 15 sek.

8 = 1 min. 30 sek.

9 = 1 min. 45 sek.

0 = 2 min

(Die Programmspeicher B1-B0 sind nicht vorprogrammiert.)

Alle o.g. Einstellungen können Sie nach Ihren Wünschen ändern.

Bedienung (NE-2156-2/NE-1656)

A. MANUELLER BETRIEB

♠ Ein-Phasen-Betrieb

Beispiel: Zweiminütiges Garen von Speisen bei voller Leistung

	BEDIENELEMENTE BEDIENUNG
1		Öffnen Sie die Garraumtür und stellen Sie die Speisen in das Mikrowellengerät. ← Versichern Sie sich, daß die „0" im Display erscheint.
2		Drücken Sie einmal die Leistungswahltaste.
3	200	Stellen Sie mit den Zeiteingabetasten die Zeit ein. ← bis zu 25 Min. mit ↑ oder ↓, 30 Min. mit ↑
4		Drücken Sie die Starttaste.

• Wenn Sie die Starttaste bei geöffneter Garraumtür drücken, springt die Zeit auf „0“ zurück.
• Sogar nach dem Wählen der Garzeit können Sie die Leistung wechseln.
• Wenn Sie während der Garzeit die Zeiteingabe verändern möchten, können Sie durch Drehen am Drehknopf für die Zeiteingabe die Garzeit ändern.

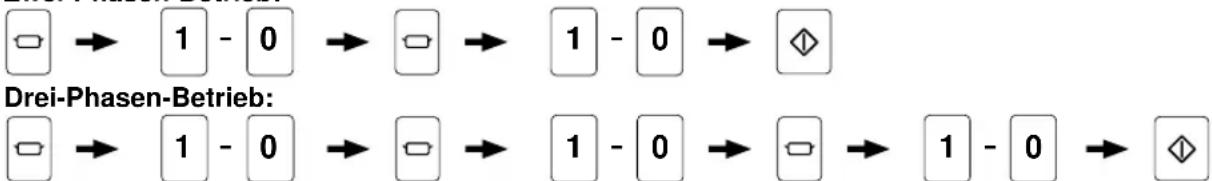

Zwei-/Drei-Phasen-Betrieb

Wiederholen Sie die oben angegebenen Schritte 2 und 3, bevor Sie die Starttaste drücken.

Zwei-Phasen-Betrieb:

erste Phase zweite Phase dritte Phase

B. BETRIEB MIT SPEICHERTASTEN

♠ Betriebsart manueller Betrieb nicht gesperrt

	BEDIENELEMENTE	BEDIENUNG
1		Öffnen Sie die Garraumtür und stellen Sie die Speisen in das Mikrowellengerät. Versichern Sie sich das die „0" im Display erscheint.
2	z. B. 3	Drücken Sie die gewünschte Programmspeichertaste bzw. Zeiteingabetaste.
3		Drücken Sie die Starttaste.

♠ Betriebsart manueller Betrieb gesperrt (Direktstart)

	BEDIENELEMENTE	BEDIENUNG
1		Öffnen Sie die Garraumtür und stellen Sie die Speisen in das Mikrowellengerät. Versichern Sie sich das die „0" im Display erscheint.
2	z. B. 3	Drücken Sie die gewünschte Programmspeichertaste bzw. Zeiteingabetaste. Der Mikrowellenbetrieb startet automatisch.

Um die Programmspeicher B1-B0 zu benutzen,

drücken Sie die Taste A B, bevor Sie die gewünschte Programmspeichertaste drücken.

Zur Erhitzung von doppelten (dreifachen) Mengen,

drücken Sie zuerst die Doppel- (oder Dreifach-) Taste, bevor Sie die gewünschte Programmspeichertaste drücken.

Bedienung (NE-2156-2/NE-1656)

C. PROGRAMMIEREN DER SPEICHERTASTEN/ZEITEINGABETASTEN

♠ Ein-Phasen-Betrieb

IN DER BETRIEBSART „MANUELLER BETRIEB GESPERRT“ KANN DAS GERÄT NICHT

PROGRAMMIERT WERDEN!

WÄHREND DES PROGRAMMIERENS DIE GARRAUMTÜR NICHT ÖFFNEN!

Beispiel: Belegung von Programmspeichertaste Nr. 5 mit einminütigem Auftauen

	BEDIENELEMENTE BEDIENUNG
1		Halten Sie die Garraumtür geschlossen. ← Versichern Sie sich, daß Display leer ist.
2	®	Drücken Sie die Programmiertaste.
3	5	Drücken Sie die Programmspeichertaste „5".
4	←	Drücken Sie die Leistungswahltaste drei mal.
5	1 0 0	Stellen Sie mit den Zeiteingabetasten die Zeit ein.
6	®	Drücken Sie die Programmiertaste.

Zwei-/Drei-Phasen-Betrieb

Wiederholen Sie die oben angegebenen Schritte 4 und 5, bevor Sie die Programmiertaste drücken.

erste Phase zweite Phase dritte Phase

Um die Programmspeicher B1-B0 zu benutzen,

drücken Sie die Taste A/B, bevor Sie die gewünschte Programmspeichertaste drücken.

D. PROGRAMMIEREN DER DOPPEL- BZW. DREIFACH-TASTE

IN DER BETRIEBSART „MANUELLER BETRIEB GESPERRT“ KANN DAS GERÄT NICHT

PROGRAMMIERT WERDEN!

WÄHREND DES PROGRAMMIERENS DIE GARRAUMTÜR NICHT ÖFFNEN!

Beispiel: Programmieren der 1,5-fachen Garzeit für doppelte Mengen für Programmspeichertaste Nr. 5

	BEDIENELEMENTE BEDIENUNG
1
2	Drücken Sie die Programmiertaste.
3	Drücken Sie die Programmspeichertaste „5".
4	Drücken Sie die Doppel-Taste.
5	Geben Sie den Verländerungsfaktor ein. (Minimum 0,1-Maximum 3,0) Bemerkung: 1,6 fach ist bereits fabrikweitig voreingestellt.
6	Drücken Sie die Programmiertaste.

Möchten Sie den Multiplikator für die Dreifach-Taste verändern,

drücken Sie in Schritt 4 die Dreifach-Taste.

Bedienung (NE-2156-2/NE-1656)

E. SPEICHERTASTEN

Direktstart über die Speichertasten einrichten

	BEDIENELEMENTE BEDIENUNG
1		Halten Sie die Garraumtür geschlossen. Versichern Sie sich das Display leer ist.
2		Drücken Sie die Programmiertaste bis „PROG“, „P“ und „L“ erschreiben (mehr als fünf Sekunden).

Hinweis:

• Das Gerät kann mit dieser Einstellung nur über die Speichertasten (1 bis 8) in Betrieb gesetzt werden.
• Eine Unterbrechung des Betriebes durch Öffnen der Tür löscht automatisch die noch verbliebene Zeit im Display.
• Das Gerät kann erst wieder manuell betrieben werden, wenn der Direktstart über die Speichertasten aufgehoben ist. Die Speichertasten können erst durch Aufheben des Direktstarts neu programmiert werden.

Direktstart über die Speichertasten aufheben

	BEDIENELEMENTE BEDIENUNG
1		Öffnen Sie die Garraumtür.
2	+	Während Sie Stop-/Löschtaste drücken, drücken Sie sie gleichzeitig die Programmiertaste bis „PROG“ und „P“ erschinen (mehr als fünf Sekunden).

Hinweis:

Zum Starten des gewünschten Programmspeichers muss jetzt die entsprechende Speichertaste und die Starttaste gedrückt werden. - Der Betrieb kann durch Drücken der Stop-/Löschtaste unterbrochen werden. Der Betrieb wird nach Betätigen der Starttaste wieder aufgenommen. Die Speichertasten können neu programmiert werden. Die Auswahl der Lautstärke und der Länge des akustischen Signals sind wieder möglich.

F. AKUSTISCHES SIGNAL

Die Lautstärke und die Länge des Tones am Ende der Garzeit kann eingestellt werden.

Die große Lautstärke und drei Töne in Folge sind fabrikseitig voreingestellt.

	BEDIENELEMENTE BEDIENUNG
1		Öffnen Sie die Garraumtür.
2	®	Drücken Sie die Programmiertaste.

Lautstärke einstellen

3	0	Wahl der Lautstärke des akustischen Signales durch Drücken der Programmspeichertaste „0“. Die Lautstärke wird angezeigt durch eine Zahl gefolggt von dem Wort „bEEP“; „3bEEP“=laut, „2bEEP“=mittel, „1bEEP“=am leise, „0bEEP“=aus
4		Drucken Sie die Programmiertaste.

Tonlänge einstellen

5	0	Innerhalb von drei Sekunden nach drücken der Programmspeichertaste „0“ in Schritt 4, wahren Sie die Lautstärke des akustischen Signales durch drücken der Programmspeichertaste „0“. Die Tonlänge wird angezeigt durch die Anzeige für den 1 oder 2 Phasenbetrieb im Display; „1“=Drei TONE, „2“=60 Sekunden Kurztonfolge
6		Drücken Sie die Programmiertaste.

Bedienung (NE-2156-2/NE-1656)

G. ABRUF DER GESPEICHERTEN PROGRAMME

Mit dieser Ausstattung können Sie alle gespeicherten Daten der Speichertasten fortlaufend abrufen.

	BEDIENELEMENTE BEDIENUNG
1		Öffnen Sie die Garraumtür.
2	+	Während Sie die Stop/Löschtaste drücken, drücken Sie gleichzeitig die Starttaste.

H. ABLESEN DER GESAMTBENUTZUNGSZYKLEN

Ablesen der Benutzungszyklen der Programmspeichertasten

	BEDIENELEMENTE BEDENUNG
1		Öffnen Sie die Garraumtür.
2	1	Während Sie Stop-/Löschtaste drücken, drücken Sie gleichzeitig die gewünschte Programmspeichertaste. Bemerkung: Zum Ablesen der Programmspeichertaste auf Ebene B, drücken Sie die Taste zur Wahl der Speicherplätze A&B während das Display die Benutzungszyklen anziegt.

Ablesen der Gesamtbenutzungszyklen

3

Schreiben Sie die Tür, während das Display die Benutzungzyklen der einzelnen Programmspeichertasten anziegt.

Ablesen der Benutzungszyklen im manuellen Betrieb

	BEDIENELEMENTE BEDIENUNG
4		Öffnen Sie die Garraumtür.
5		Während Sie Stop-/Löschtaste drücken, drücken Sie gleichzeitig die Leistungswahltaste.

I. LUFTFILTER

Beispiel: Luftfilterreinigung alle 600 Stunden Programmieren

	BEDIENELEMENTE BEDIENUNG
1		Öffnen Sie die Garraumtür.
2	◇	Halten Sie die Starttaste gedrückt, schließen und öffnen Sie die Tür.
3	3	Drücken Sie Programmspeichertaste „3".
4	6 0 0	Wahlen Sie die gewünschen Stunden bis 9999 Stunden.
5	®	Drücken Sie die Programmiertaste.

Wenn „FILT" im Display erscheint, den Luftfilter entfernen und mit Seifenwasser reinigen. Durch Drücken der Stop-/Löschtaste wird das Display gelöscht.

Überprüfung der bisher abgelaufenen Betriebszeit.

Öffnen Sie die Tür. Während Sie die Starttaste gedrückt halten, betätigen Sie die Taste „3“ der Programmspeichertasten bzw. Zeiteingabetasten. Im Display erscheint die Anzeige der bisher abgelaufenen Betriebszeit in Stunden („H“). Bemerkung: Falls sich das Gerät nach kurzer Benutzung abschaltet, prüfen Sie, ob der Luftfilter sauber ist, bevor Sie einen Servicetechniker benachrichtigen.

Zwei Geräte übereinander installieren

HINWEIS

Mit der dem Gerät beigelegten Verbindungsplatte können 2 Geräte auch platzsparend übereinander installiert werden.

1. Ziehen Sie den Stecker aus der Steckdose, bevor Sie mit der Installation beider Geräte beginnen.
2. Verwenden Sie nur die dem Gerät beigelegte Verbindungsplatte.
3. Folgende Modelle von Panasonic können raumsparend übereinander installiert werden:

NE-1057, NE-1457, NE-1247, NE-1747, NE-1047, NE-1447, NE-1257, NE-1757, NE-1442, NE-1856, NE-1456, NE-1846, NE-1446, NE-2156-2, NE-2146-2

1. Nicht mehr als maximal 2 Geräte übereinander installieren.
2. Stellen Sie sicher, dass der Garraum beider Geräte zur Montage leer ist.

INSTALLATION

1. Stellen Sie die Geräte übereinander und entfernen Sie die fünf Schrauben (a) auf der Rückseite (siehe Abb. 1).
2. Lösen Sie die Schraube (b).
3. Setzen Sie die Verbindungsplatte mit dem Vorsprung nach außen auf die Schraube (b).
4. Fügen Sie die fünf Schrauben (a) wieder ein.
5. Ziehen Sie alle Schrauben [(a) und (b)] fest.

Automatische Fehlerdiagnose

Durch die automatische Fehlerdiagnose überwacht sich das Gerät in allen wesentlichen Funktionen selbständig. Durch Vergleich der angezeigten Codenummer im Display mit der nachfolgenden Tabelle kann die Fehlerursache schnell und einfach festgestellt werden.

CODE- NUMBER	URSACHE	ABHILFE
F01	Die Umgebungstemperatur ist zu hoch	Das Gerät schaltet sich automatisch ab. Ziehen Sie den Netzstecker des Gerätes aus der Steckdose. Es ertont ein fortlaufender Signatlon. Sofern das Gerät abgekühlt ist, setzen der Betrieb ein. Stellen Sie das Gerät an einen kühleren Platz. Sofern das Problem weiter besteht, rufen Sie den autorisierten Kundendienst.
F33-34	Der Thermistor ist defect (Temperaturschutz)	Das Gerät schaltet sich automatisch ab. Ziehen Sie den Netzstecker des Gerätes aus der Steckdose. Sofern das Problem weiter besteht, rufen Sie den autorisierten Kundendienst.
F05	Der Programmspeicher IC ist defect	Sofern das Problem weiter besteht, rufen Sie den autorisierten Kundendienst. Das Gerät kann wieder in Betrieb genommen werden, nachdem die Stop-/Löschtaste betätigwt wurde; allerdings mit verminderner Leistung. Rufen Sie den autorisierten Kundendienst.
F81-82	Ein Relais ist defect	Sofern das Problem weiter besteht, rufen Sie den autorisierten Kundendienst. Das Gerät kann wieder in Betrieb genommen werden, nachdem die Stop-/Löschtaste betätigwt wurde; allerdings mit verminderner Leistung. Rufen Sie den autorisierten Kundendienst.
F86-87	Kurzschluß eines Relais	Das Gerät schaltet sich automatisch ab. Ziehen Sie den Netzstecker des Gerätes aus der Steckdose. Sofern das Problem weiter besteht, rufen Sie den autorisierten Kundendienst.
F44	Das Bedienfeld ist defect	Das Gerät schaltet sich automatisch ab. Ziehen Sie den Netzstecker des Gerätes aus der Steckdose. Sofern das Problem weiter besteht, rufen Sie den autorisierten Kundendienst.

Hinweis: Die vorgenannte Tabelle beinhaltet nur die wichtigsten Fehlerursachen, die auftreten können.

Pflege des Mikrowellengerätes

1. Ziehen Sie zur Reinigung den Netzstecker aus der Steckdose.
2. Halten Sie den Garraum der Mikrowelle [und den Einschub (NE-2146-2/2156-2)] stets sauber. Speisereste oder Flüssigkeitsspritzer, die an den Garraumwänden, der Türdichtung oder der Türfläche haften, werden von den Mikrowellen absorbiert und können Funken oder Funkenüberschläge verursachen. Entfernen Sie deshalb alle Speisereste oder Flüssigkeitsspritzer mit einem feuchten Tuch. Bei starker Verschmutzung können milde Reinigungsmittel benutzt werden. Von dem Gebrauch aggressiver Reinigungs- und Scheuermittel wird jedoch abgeraten. Der Einschub kann in heißem Spülwasser oder in der Spülmaschine gewaschen werden.
3. Die Außenfläche des Gerätes ggf. mit einem milden Reinigungsmittel säubern und trocken wischen. Stellen Sie sicher, dass kein Wasser in die Geräteöffnung gelangt. Das Gerät könnte Schaden nehmen.
4. Das Türfenster vorsichtig mit Seife und Wasser reinigen. Keine scharfen Reinigungsmittel benutzen, die Kratzspuren hinterlassen.

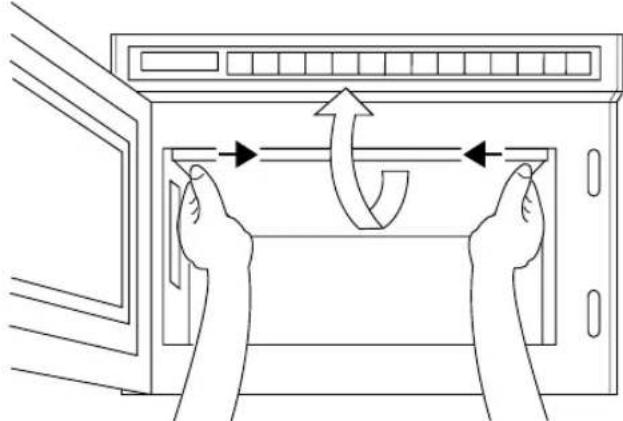

REINIGUNG DER KUNSTSTOFFABDECKUNG IM GARRAUM

1. Halten Sie die Abdeckung beidseitig an den Schnappverschlüssen fest und drücken Sie diese gleichzeitig zur Mitte und nach unten.

1. Reinigen Sie die Kunststoffabdeckung außerhalb des Gerätes.
2. Setzen Sie die Abdeckung wieder ein, bevor Sie das Gerät benutzen.

HINWEIS

Achten Sie darauf, dass die Kunststoffabdeckung im Gerät wieder fest arretiert ist.

REINIGUNG DES LUFTFILTERS

Der Luftfilter an der Frontseite des Gerätes sollte regelmäßig gereinigt werden, um den Betrieb nicht zu beeinträchtigen.

1. Lösen Sie den Luftfilter aus der Halterung, indem Sie zuerst die rechte Schraube nach links drehen. Ziehen Sie den Filter anschließend heraus.

1. Reinigen Sie den Filter mit einem milden Reinigungsmittel.
2. Setzen Sie den Luftfilter wieder ein, bevor Sie das Gerät erneut in Betrieb setzen. Ein verstopfter Luftfilter führt zur Überhitzung des Gerätes.

Das geeignete Geschirr (NE-2146-2/2156-2)

1. Für den Mikrowellenbetrieb eignet sich Geschirr aus Glas, Glaskeramik oder Porzellan. Es darf jedoch kein Metalldekor haben, z.B. Goldränder, da diese beschädigt werden und abplatzen könnten.
2. Auch glasiertes Keramikgeschirr kann benutzt werden. Achten Sie aber bitte darauf, dass die Glasur keine Beschädigungen oder Risse aufweist. Hier kann beim Spülen Wasser eindringen, sich beim anschließenden Erhitzen ausdehnen und zum Platzen des Geschirrs führen.
3. Einweggeschirr aus Kunststoff und beschichtete Pappgefäße eignen sich nur zum kurzfristigen Regenerieren, nicht aber zum Garen, da diese Materialien leicht entflammbar sind.
4. Verwenden Sie kein Metallgeschirr oder Aluminiumgefäße. Da Mikrowellen an Metall reflektiert werden, kann es zu sehr unterschiedlicher Erhitzung der Speisen kommen. Um ebenfalls Funkenbildung zu vermeiden, füllen Sie die Speisen bitte in mikrowellengeeignete Gefäße um.
5. Falls Sie nicht sicher sind, ob sich ein Geschirr für den Mikrowellenbetrieb eignet, stellen Sie es ohne Inhalt für 20 Sekunden bei maximaler Leistung ins Gerät. Das Geschirr sollte kalt oder höchstens lauwarm werden.
6. Bei Nichtbenutzung der mittleren Einschubplatte sollte diese außerhalb des Gerätes aufbewahrt werden und nicht auf den Garraumboden gelegt werden.

Um Fehler bei der Geschirrbenutzung zu vermeiden, verwenden Sie nur mikrowellengeeignetes und hitzebeständiges Geschirr.

Hinweise zur Zubereitung

—Zeittabelle für das Auftauen und Erwärmen—

Die Zeitangaben in der folgenden Tabelle sind nur Anhaltswerte. Für die zum Erwärmen notwendige Zeit sind mehrere Faktoren ausschlaggebend, unter anderen die Temperatur des Kochgutes vor dem Erhitzen. Die Koch- bzw. Auftauzeiten sind also gegebenenfalls entsprechend anzupassen.

Die Zeiten wurden von uns mit Lebensmitteln getestet, die folgende Ausgangstemperaturen hatten:

Gekühlte Lebensmittel ca. +5°C

Tiefgekühlte Lebensmittel ca. -18°C

Bei Berücksichtigung der Vorschriften zur Lebensmittelsicherheit müssen Sie die Innentemperatur mit einem Spezialthermometer überprüfen.

Funktion	Lebensmittel	Gewichtete	Leistungs-Einstellung	Zeitdauer (ca.)
				NE-2156-2/2146-2	NE-1846	NE-1656/1646
Auftauen	Fischfilets	500 g		8 min	8 min	8 min
	Hackfleisch	500 g		5 min	5 min	5 min
	Hähnchen (ganz)	1,36 kg		25 min	25 min	25 min
	KomplettesGericht
	Mehrere
	Portionen	1,36 kg		20 min	20 min	20 min
	Eine
	Portion	275 g		8 min	8 min	8 min
	Apfelkuchen	1 Portion		1 min 15 s	1 min 15 s	1 min 15 s
	Kuchen	1 Portion		2 min	2 min	2 min
	Bröchen	1 Portion 50 g		30 s	30 s	30 s
Kochen vongekühten,nichtvorgekochenLebensmitteln	Rührei	2 Eler+2 Eβl. Milch		20–25 s	25–30 s	30–40 s
	Broccoli	500 g		3 min	3 min 30 s	3 min 55 s
	Fischfilets	500 g		2 min 20 s	2 min 45 s	3 min
	Schinken	2 dūnneScheiben		40 s	50 s	1 min
	Hähnchenteile	500 g		4 min	4 min 45 s	5 min 20 s
Kochenund/oderAufwärmenvontieftegekühtenLebensmitteln	Erbsen	500 g		3 min 20 s	4 min	4 min 30 s
	VorgekochterReis	167 g		1 min 20 s	1 min 40 s	1 min 55 s
	GebrachteWürstchen	3 Stück à 50 g		50 s	1 min	1 min 5 s
	VorgegarteChicken	7 Stück		1 min 20 s	1 min 40 s	1 min 55 s
	WingsFertig-Cheeseburger	75 g		50 s	1 min	1 min 5 s
	Schokokuchen	1 Portion		30 s	30 s	30 s
AufwärmenvonvorgekochengeteilenGerichten	Lasagne	325 g		3 min 20 s	4 min	4 min 30 s
	Chili	325 g		2 min 30 s	3 min	3 min 15 s
	Apfelkuchen	1 Portion		14 s	16 s	18 s
	PfeffersoBe	100 ml		40 s	50 s	56 s
	Baked Beans	100 ml		40 s	50 s	56 s
	Suppe	125 ml		48 s	56 s	1 min 10 s

Hinweise: - Gerichte zum Kochen/Aufwärmen/Auftauen niemals direkt auf den Boden des Mikrowellengerätes stellen – immer ein geeignetes Gefäß verwenden. - Wenn Sie große gefrorene Lebensmittelportionen in der Mikrowelle auftauen wollen, nach der halben Auftauzeit umrühren bzw. zerkleinern, damit die Mikrowellenenergie besser eindringen kann. Sehr feste/dichte Lebensmittel (z. B. Tiefkühlspinat) sollten nicht direkt aus dem tiefgekühlten Zustand gekocht werden. Dabei werden die Kanten überhitzt, bevor das Innere die erforderliche Temperatur erreicht hat. - Beim Kochen/Aufwärmen Teller immer abdecken, dadurch werden die Lebensmittel nicht trocken und das Innere des Garraumes wird nicht durch Spritzer verunreinigt. Vor dem Kochen/Aufwärmen Behälterdeckel lose auflegen und Folien mehrfach durchstechen. - Nach der Hälfte der Koch-/Auftauzeit Lebensmittel umrühren, damit sie gleichmäßig erhitzt werden. Vor dem Prüfen der Temperatur und/oder dem Servieren die Gerichte kurz stehen lassen.

Jährliche Prüfung gewerblicher Mikrowellenherde

Schriftlicher Nachweis erforderlich

Jahr der Prüfung(Datum)	geprüfte Details: Ergebnis	Sicherheitsbestätigung des geschultenFachpersonals der Firma (Stempel,Unterschrift)
Siehe Baujahr	Tür-Leckstrahlung: <5 mW/cm2Öffnungen: <1 mW/cm2Sichtprüfung: O.K.	Matsushita Electric Industrial Co., Ltd.

Falls erforderlich, weitere Seite hinzufügen!

Panasonic-Erzeugnisse sind Markenartikel von höchster Qualität, die mit größter Sorgfalt gefertigt werden. Sie erhalten auf gewerbliche Panasonic-Mikrowellenherde.

24 Monate Material-Garantie

gerechnet vom Tage des Verkaufs durch den Fachhändler an den Endverbraucher. Die Garantie besteht darin, daß während der Garantiezeit dem Fachhändler die Teile kostenlos geliefert werden, die zur Behebung eines nachgewiesenen Fabrikations- oder Materialfehlers notwendig sind.

Ausgenommen von der Garantieleistung sind:

a) Schäden und Verluste, die durch das Gerät oder den Gebrauch desselben entstehen, sowie Schäden, die auf lokale Verhältnisse, wie Fehler der Installation, Brand, Blitzschlag; Verschleißteile, Plastikteile und Zubehör etc. zurückzuführen sind. b) Schäden durch Nichtbeachtung der Bedienungsanleitung, z. B. Anschluß an eine falsche Netzspannung und Schäden durch fahrlässige Behandlung oder Mißbrauch. c) Schäden, die aufgrund äußerer Einflüsse entstanden sind.

Lohn-, Transport- und Verpackungskosten gehen zu Lasten des Käufers. Der Garantiedienst wird von dem

Fachhändler wahrgenommen, der das Gerät verkauft hat, es sei denn, er weist eine spezielle, für ihn tätige

Servicestelle nach.

Bitte beachten Sie:

Dieser Garantieschein hat nur Gültigkeit in Verbindung mit der Garantieerklärung, die ausgefüllt, mit Händler

Stempel und Kaufdatum versehen, innerhalb von 14 Tagen an die Panasonic Deutschland GmbH zurückgeschickt werden muß.

Bei Beanstandungen eines Gerätes bitten wir, diesen Garantieschein mit einzureichen.

Verkaufsdatum

Serien-Nr.

Modell-Nr.

Warnung bezüglich Spannung

Schalten Sie den Ofen nicht ein, wenn dieser leer ist.

*IEC-Prüfverfahren. Technische Änderungen ohne besondere Mitteilung vorbehalten.

	NE-1656/NE-1646	NE-1846	NE-2156-2/NE-2146-2
Source d'alimentation	50 Hz. monophasé 230 V	50 Hz. monophasé 230 V	50 Hz. monophasé 230 V
Puisance absorbée	11,7 A 2590 W	12,7 A 2830 W	14,3 A 3160 W
Puisance utile	FORT: 1600 W* MOYEN: 800 W DECONGELATION: 340 W	FORT: 1800 W* MOYEN: 900 W DECONGELATION: 340 W	FORT: 2100 W* MOYEN: 1050 W DECONGELATION: 340 W
Fréquence	2450 MHz	2450 MHz	2450 MHz
Dimensions extérieures (L×P×H)	422×508×337 mm	422×508×337 mm	422×508×337 mm
Dimensions intérieures (L×P×H)	330×310×175 mm	330×310×175 mm	330×310×175 mm
Poids net	30 kg	30 kg	30 kg
