BRUKSANVISNING NE21462 PANASONIC

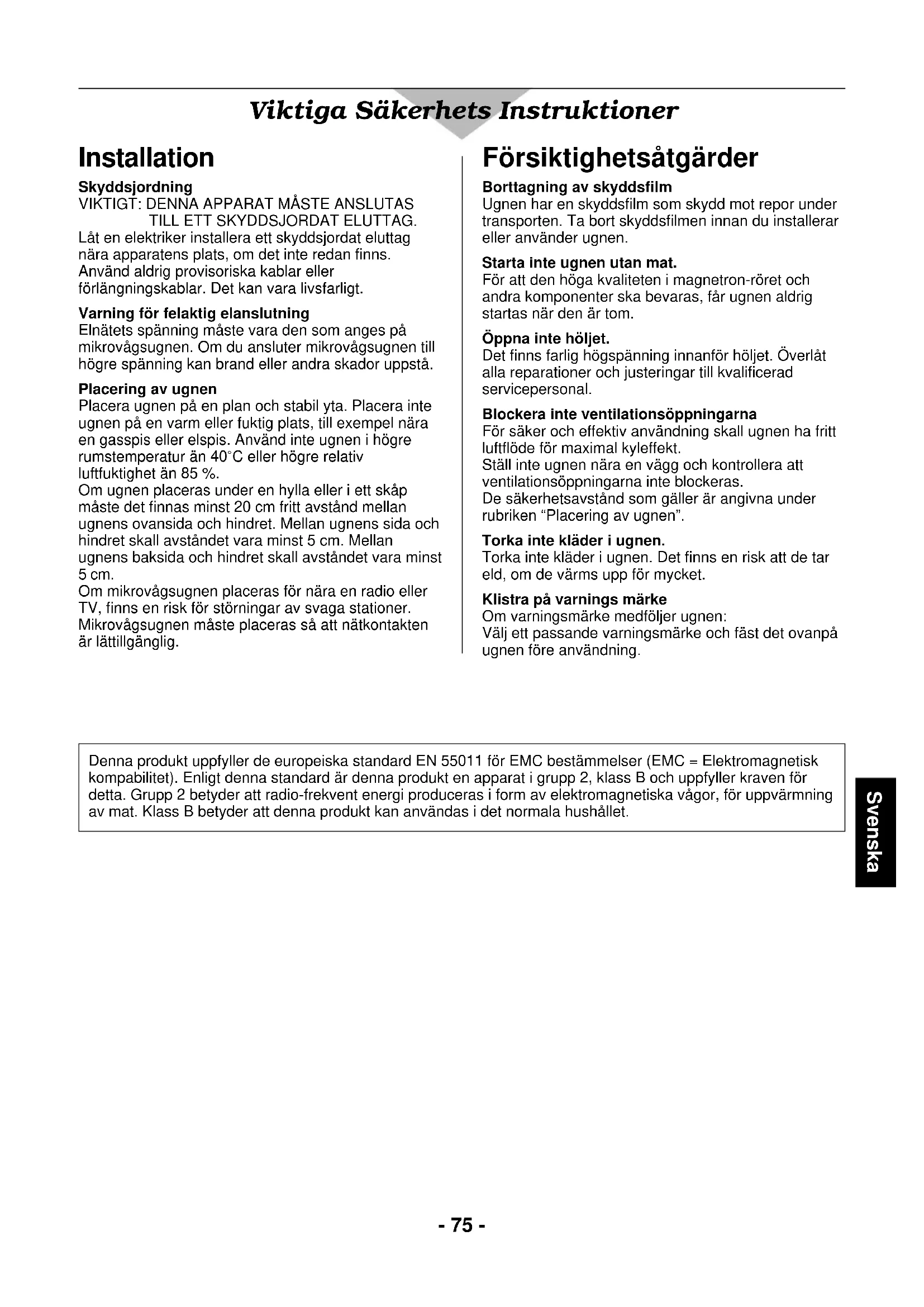

TILL ETT SKYDDSJORDAT ELUTTAG. Låt en elektriker installera ett skyddsjordat eluttag nära apparatens plats, om det inte redan finns. Använd aldrig provisoriska kablar eller förlängningskablar. Det kan vara livsfarligt. Varning för felaktig elanslutning Elnätets spänning måste vara den som anges på mikrovågsugnen. Om du ansluter mikrovågsugnen till högre spänning kan brand eller andra skador uppstå. Placering av ugnen Placera ugnen på en plan och stabil yta. Placera inte ugnen på en varm eller fuktig plats, till exempel nära en gasspis eller elspis. Använd inte ugnen i högre rumstemperatur än 40eC eller högre relativ luftfuktighet än 85 %. Om ugnen placeras under en hylla eller i ett skåp måste det finnas minst 20 cm fritt avstånd mellan ugnens ovansida och hindret. Mellan ugnens sida och hindret skall avståndet vara minst 5 cm. Mellan ugnens baksida och hindret skall avståndet vara minst 5 cm. Om mikrovågsugnen placeras för nära en radio eller TV, finns en risk för störningar av svaga stationer. Mikrovågsugnen måste placeras så att nätkontakten är lättillgänglig. Försiktighetsåtgärder Borttagning av skyddsfilm Ugnen har en skyddsfilm som skydd mot repor under transporten. Ta bort skyddsfilmen innan du installerar eller använder ugnen. Starta inte ugnen utan mat. För att den höga kvaliteten i magnetron-röret och andra komponenter ska bevaras, får ugnen aldrig startas när den är tom. Öppna inte höljet. Det finns farlig högspänning innanför höljet. Överlåt alla reparationer och justeringar till kvalificerad servicepersonal. Blockera inte ventilationsöppningarna För säker och effektiv användning skall ugnen ha fritt luftflöde för maximal kyleffekt. Ställ inte ugnen nära en vägg och kontrollera att ventilationsöppningarna inte blockeras. De säkerhetsavstånd som gäller är angivna under rubriken “Placering av ugnen”. Torka inte kläder i ugnen. Torka inte kläder i ugnen. Det finns en risk att de tar eld, om de värms upp för mycket. Klistra på varnings märke Om varningsmärke medföljer ugnen: Välj ett passande varningsmärke och fäst det ovanpå ugnen före användning. Denna produkt uppfyller de europeiska standard EN 55011 för EMC bestämmelser (EMC = Elektromagnetisk kompabilitet). Enligt denna standard är denna produkt en apparat i grupp 2, klass B och uppfyller kraven för detta. Grupp 2 betyder att radio-frekvent energi produceras i form av elektromagnetiska vågor, för uppvärmning av mat. Klass B betyder att denna produkt kan användas i det normala hushållet.- 76 - Varning

01. Gör ren ugnsluckans tätningslist och

tätningsytorna med en fuktig torkduk.

02. Kontrollera ofta att tätningslisten och

tätningsytorna är rena och oskadade. Om de är skadade, får ugnen inte användas förrän den har undersökts och reparerats av en servicetekniker, som har utbildats av Panasonic.

03. Det är farligt för alla utom för servicetekniker, som

har utbildats av Panasonic, att reparera ugnen.

04. Om du ser att ugnen ryker, tryck på Stopp/

återställningsknappen och låt ugnsluckan vara stängd. Dra ut nätkabeln från eluttaget eller stäng av strömmen med huvudströmbrytaren eller en gruppsäkring.

05. Reparation eller utbyte av skadad nätkabel skall

06. Kontrollera att kokkärlen är lämpliga för

användning i en mikrovågsugn, innan du använder dem.

07. Vid uppvärmning av vätskor, till exempel soppa,

sås och drycker, kan vätskan nå kokpunkten utan att det syns genom att vätskan bubblar. Därefter kan vätskan koka över plötsligt. Du kan undvika detta med följande åtgärder: a) Använd inte kärl med raka sidor och liten öppning. b) Värm inte vätskan för länge. c) Rör om vätskan innan du placerar den i ugnen och en gång till, när halva uppvärmningstiden har gått. d) Låt vätskan stå en stund i ugnen efter uppvärmningen och rör om den igen, innan du tar ut kärlet försiktigt. Viktiga Säkerhets Instruktioner

08. Kontrollera ugnen då och då, när du värmer upp

eller tillagar mat i engångskärl av plast, papper eller andra brännbara material.

09. Skaka nappflaskor och rör om barnmat extra

noga efter uppvärmningen. Kontrollera temperaturen så att barnet inte bränner sig på maten.

10. Vätskor och mat får inte värmas i kärl med

tättslutande lock, eftersom de kan explodera.

11. Ägg i skal och hela hårdkokta ägg får inte värmas

i mikrovågsugnen, eftersom de kan explodera.

12. Om du värmer drycker i mikrovågsugnen, kan de

koka över sedan ugnen är avstängd. Värm dem inte för länge och var försiktig när du tar ut kärlet.

13. Låt inte små barn hantera mikrovågsugnen.

Om större barn ska hantera ugnen, var noga med att tala om hur de måste göra och kontrollera att de förstår riskerna med att hantera ugnen.- 77 - Svenska

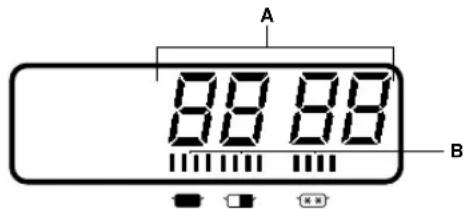

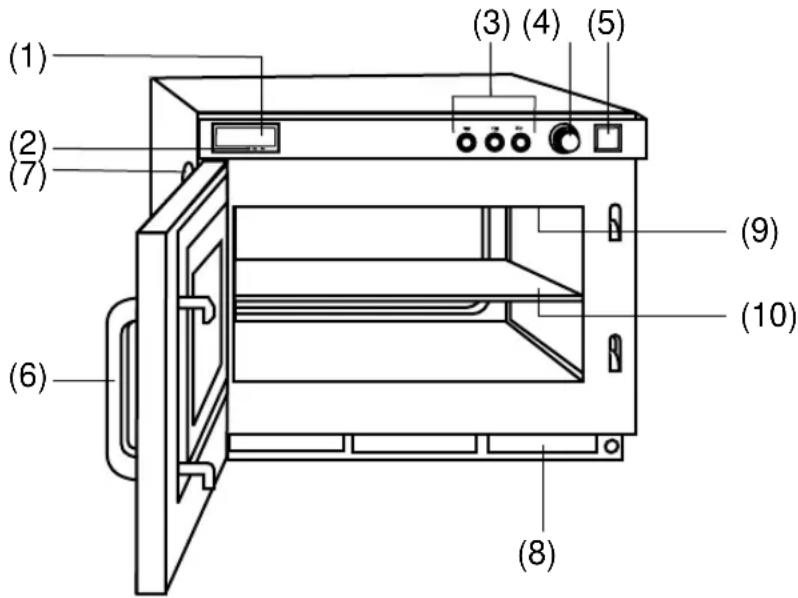

KNAPP eller Översiktsbild (NE-2146-2/NE-1846/NE-1646) (1) Display (se nedan) (2) Effektnivådisplay (3) Effektväljare (4) Tidsinställning (5) Startknapp (6) Ugnsluckans handtag (7) Skydd för ugnslampan (8) Luftfilter (9) Stänkskydd (ugnstaket) (10) Hylla (NE-2146-2) Användning (NE-2146-2/NE-1846/NE-1646) ≥Om du trycker på startknappen när ugnsluckan är öppen, visas alltid ”0” i displayen. ≥Du kan ändra effektnivån under tillagningen. ≥Du kan ändra den inställda tiden under tillagningen. Vrid bara tidsratten till den önskade tiden. A–Tidsdisplay för tillagning (min., sek.) B–Effektnivåindikator d:HÖG a: MEDIUM b: UPPTINING ANVISNING Öppna ugnsluckan och ställ in maten i ugnen. ☛ ”0” och effektnivån d visas i displayen. Välj önskad effektnivå med knappen Effektväljare, om du vill välja en annan effektnivå än d (HÖG). Ställ in Tillagningstiden med tidsratten. ☛ upp till 25 min. för d och a, eller 30 min. för b Tryck på Startknappen. (8) (7) (6) (9) (1) (2) (3) (4) (5) (10)- 78 - Översiktsbild (NE-2156-2/NE-1656) (1) Display (se nedan)(2) Effektnivådisplay(3) Programmeringsknapp (g) (4) Växlingsknapp (j) (5) Effektväljare (c) (6) Knapp för dubbel kvantitet(7) Knapp för tredubbel kvantitet(8) Siffer/programknappar (9) Stopp/återställningsknapp (e) (10) Startknapp (f)(11) Skydd för ugnslampan(12) Ugnsluckans handtag(13) Luftfilter(14) Stänkskydd (ugnstaket)(15) Hylla (NE-2156-2)A . . ProgrammeringsindikatorB . . Tidsdisplay för tillagning (min., sek.)C . . Programknapparnas sifferindikatorD . . Indikator för 1:a stegets tillagningE . . Indikator för 2:a stegets tillagningF . . Indikator för 3:e stegets tillagningG . . Effektnivåindikatord:HÖGa: MEDIUMb: UPPTINING Ugnen är förinställd på fabriken för följande: √ Manuell manövrering √ Sifferknapparna är förinställda för hög effekt med tillagningstiderna. 1l10 sek. 2l20 sek. 3l30 sek. 4l40 sek. 5l50 sek. 6l1 min. 7l1 min. 15 sek. 8l1 min. 30 sek. 9l1 min. 45 sek. 0l2 min. (Det finns två sidor, A och B. Endast A-sidan är förinställd.) √ Ej Programlås √ Räkneverket på ”0” för alla knappar. Om du vill ändra dessa inställningar, se i bruksanvisningen hur du kan göra. PROG

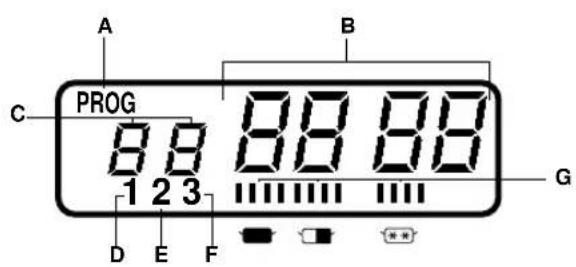

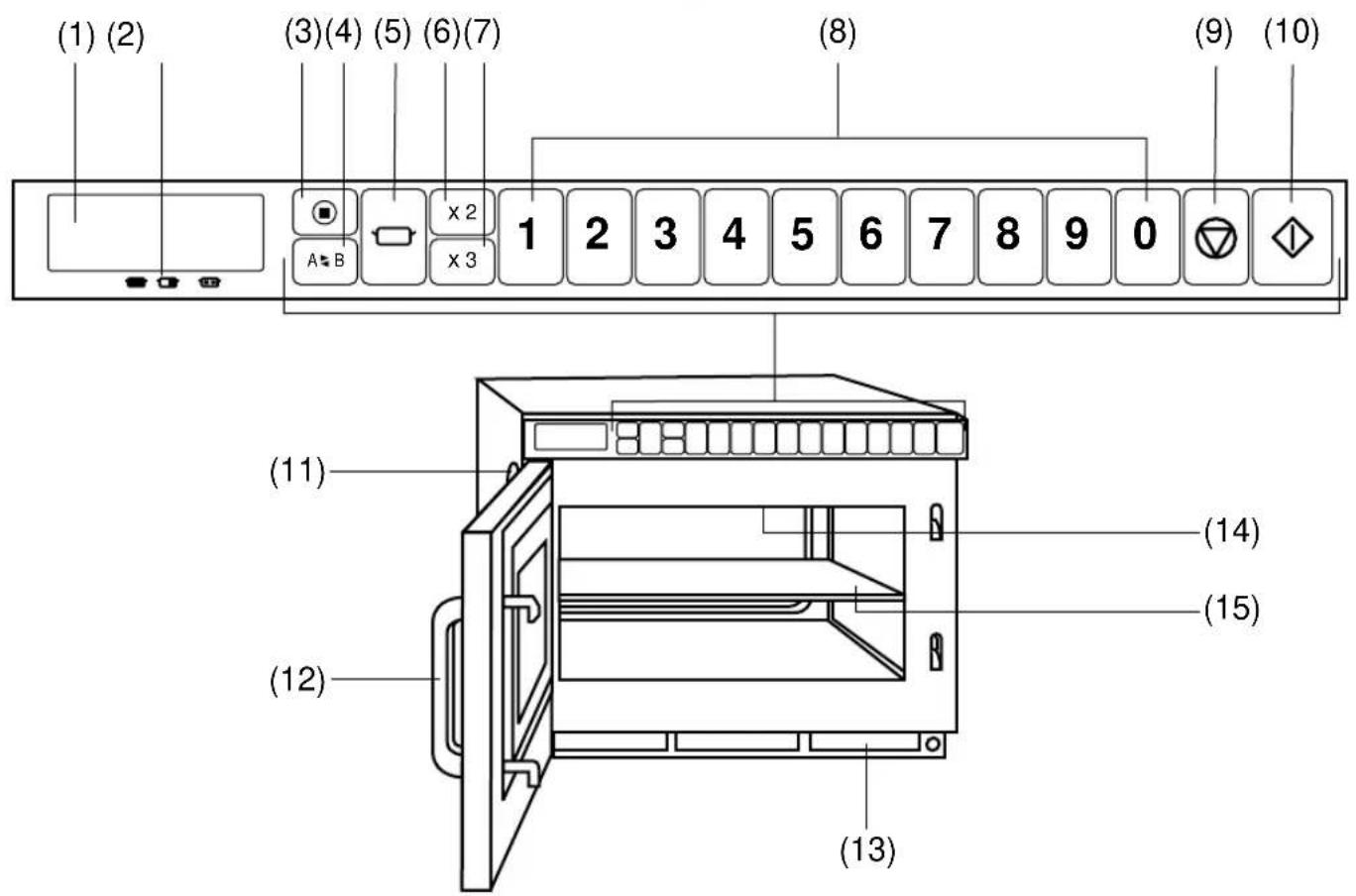

Svenska Användning (NE-2156-2/NE-1656)

KNAPP ANVISNINGÖppna ugnsluckan och ställ in maten i ugnen.☛ ”0” visas i displayen. Tryck på Effektväljaren för att ställa in effektnivån. Ställ in tillagningstiden. ☛ upp till 25 min. för d och a, eller 30 min. för b Tryck på Startknappen. ≥När startknappen trycks in och ugnsluckan är öppen visas alltid ”0” i displayrutan. ≥Även efter det att uppvärmningstiden är inställd kan effektnivån ändras. ≥Om tiden önskas ändras medan uppvärmning pågår, kan timern enkelt justeras till önskat antal minuter och sekunder.2 0 0

Två-stegs eller tre-stegs tillagning Upprepa steg 2 och 3 ovan innan du trycker på Startknappen f. Tillagning i två steg:Tillagning i tre steg:

Ett steg Två steg Tre steg

KNAPP Ex. ANVISNINGÖppna ugnsluckan och ställ in maten i ugnen.☛ ”0” visas i displayen.Tryck på Siffer/programknappen.Tryck på Startknappen.

KNAPP Ex. ANVISNINGÖppna ugnsluckan och ställ in maten i ugnen.☛ ”0” visas i displayen.Tryck på Siffer/programknappen.☛ Tillagningen startar automatiskt.

Med programlås För att programmera ett nummer på B-sidan: tryck på Växlingsknappen j innan du trycker på programknappen. För tillagning av dubbel (eller tredubbel) kvantitet: tryck på knappen för dubbel (eller tredubbel) kvantitet innan du trycker på programknappen.- 80 - Användning (NE-2156-2/NE-1656)

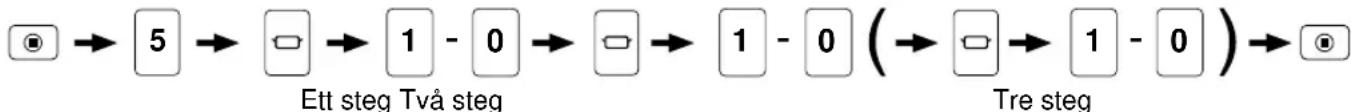

KNAPP ANVISNING Låt ugnsluckan vara stängd. ☛ Kontrollera att displayen är tom.Tryck på Programmeringsknappen. Tryck på Siffer/programknapp ”5”. Tryck på Effektväljaren tre gånger. Ställ in tillagningstiden.Tryck på Programmeringsknappen.

Två-stegs eller tre-stegs tillagning Upprepa steg 4 och 5 ovan innan du trycker på Programmeringsknappen g. För att programmera ett nummer på B-sidan, tryck på Växlingsknappen j innan du trycker på Siffer/programknappen. D. PROGRAMMERING FÖR DUBBEL ELLER TREDUBBEL KVANTITET UGNEN KAN INTE PROGRAMMERAS FÖRRÄN PROGRAMLÅSET HAR TAGITS BORT! ÖPPNA INTE UGNSLUCKAN UNDER PROGRAMMERINGEN! Exempel: Programmering av 1,5 gånger tillagningstiden för dubbel kvantitet på Siffer/programknapp ”5”Ett steg Två stegTre steg

KNAPP ANVISNING Låt ugnsluckan vara stängd. ☛ Kontrollera att displayen är tom.Tryck på Programmeringsknappen. Tryck på Siffer/programknapp ”5”. Tryck på knappen för Dubbel kvantitet. Ställ in önskad förlängningsfaktor med sifferknapparna (minimum 0,1–maximum 3,0). Märk: 1,6 gånger är förinställt i fabriken. Tryck på Programmeringsknappen.

För tredubbel kvantitet, upprepa som ovan, men tryck på knappen för Tredubbel kvantitet i stället för Dubbel kvantitet i steg 4.

-- 81 - Svenska Användning (NE-2156-2/NE-1656)

KNAPP ANVISNINGLåt ugnsluckan vara stängd.☛ Kontrollera att displayen är tom.Håll Programmeringsknappen intryckt tills displayen visar indikatorerna ”PROG”, ”P” och ”L” (mer än 5 sekunder). När programlåset är aktiverat: ≥Ugnen startas genom att du trycker på en Siffer/programknappar. Du behöver inte trycka på knappen f. ≥Om ugnsluckan öppnas raderas programmets återstående tid.≥Du kan inte programmera ugnen förrän programlåset har stängts av.

Avstängning av programlåset

KNAPP ANVISNINGÖppna ugnsluckan och lämna den öppen. Medan du trycker på Stopp/återställningsknappen, skall du hålla Programmeringsknappen intryckt tills displayen visar indikatorerna ”PROG” och ”P” (mer än 5 sekunder). När programlåset är avstängt: ≥Ugnen är inställd för tvåknappsmanövrering (Siffer/programknappar plus knappen f). ≥Funktionerna för repetering och avbrott kan användas.≥Siffer/programknappar kan programmeras.≥Kontrollerna för signalnivå och signallängd kan manövreras. F. PIPSIGNAL När tillagningstiden är slut hörs en pipsignal. Du kan ställa in pipsignalens ljudnivå och längd. Pipsignalen är grundinställd för den högsta nivån och för 3 pipsignaler.

KNAPP ANVISNINGÖppna ugnsluckan och lämna den öppen.Tryck på Programmeringsknappen.

Ställ in önskad ljudnivå genom att trycka på knappen ”0”. ☛ Pipsignalen hörs med den inställda ljudnivån och displayen visar nivån med siffror (3 till 0–högt till tyst) följt av ordet ”bEEP”. ”3bEEP”lHög nivå, ”2bEEP”lMedelnivå, ”1bEEP”lLåg nivå, ”0bEEP”lHelt tystTryck på Programmeringsknappen.

Inställning av ljudnivå

Inom tre sekunder sedan du har tryckt på Programmeringsknappen i steg 4, tryck på Siffer/programknappen ”0” för att ställa in pipsignalens längd. ☛ Indikatorn ”1” för första stegets tillagning lyserl3 pipsignaler Indikatorn ”2” för andra stegets tillagning lyserlpipsignaler under 60 sekunderTryck på Programmeringsknappen.

Inställning av pipsignalens längd

KNAPP ANVISNINGÖppna ugnsluckan och lämna den öppen. Håll Stopp/återställningsknappen intryckt och tryck på Startknappen. Användning (NE-2156-2/NE-1656) G. PROGRAMLISTA Information om all programmering (programmen för varje Programknapp och sida A/B, pipsignal och programlås) visas i följd.

Avläsning av antalet gånger som varje program har använts

KNAPP ANVISNINGÖppna ugnsluckan och lämna den öppen. Håll Stopp/återställningsknappen intryckt och tryck på respektive Siffer/programknappar. OBSERVERA: Om du vill se hur många gånger ugnen har använts med programmen på B-sidan, tryck på växlingsknappen j. Håll sedan knappen e intryckt medan du trycker på varje programknapp.

Avläsning av antalet gånger som ugnen har använts

Avläsning av räkneverket

Stäng ugnsluckan snabbt medan displayen fortfarande visar räkneverket för en programknapp. Då visar displayen det totala antal gånger som ugnen har använts.

Exempel: Programmering för rengöring av luftfiltret efter 600 timmar

KNAPP ANVISNINGÖppna ugnsluckan och lämna den öppen. Håll Startknappen intryckt medan du stänger och öppnar ugnsluckan. Tryck på Siffer/programknapp ”3”. Ställ in önskat tidsintervall upp till 9999 timmar.Tryck på Programmeringsknappen. När ”FILT” visas i displayen, ta bort luftfiltret och gör ren det med ett lämpligt rengöringsmedel. Tryck på Stopp/återställningsknappen för att ta bort displayvisningen. Du kan kontrollera användningstiden efter den senaste filterrengöringen, √ Öppna ugnsluckan och lämna den öppen. √ Håll knappen f intryckt och tryck på knappen ”3”. √ Displayen visar antalet timmar som ugnen har använts, ”H” visas i displayen. Observera: Om ugnen stängs av efter en kort användningstid, kontrollera att luftfiltret är rent innan du tillkallar en servicetekniker.

KNAPP ANVISNINGÖppna ugnsluckan och lämna den öppen. Håll Stopp/återställningsknappen intryckt och tryck på Effektväljaren. +- 83 - Svenska VIKTIGT

1. Lossa nätkabeln från vägguttaget innan

installationen påbörjas.

2. Vid stapling måste du använda PANASONICs

”förbindningsplåt” som medföljer ugnen.

3. Endast följande PANASONIC-modeller kan

kombineras för stapling. Anvisningar för stapling NE-1057, NE-1457, NE-1247, NE-1747, NE-1047, NE-1447, NE-1257, NE-1757, NE-1442, NE-1856, NE-1456, NE-1846, NE-1446, NE-2156-2, NE-2146-2

4. Maximal stapelhöjd är två enheter.

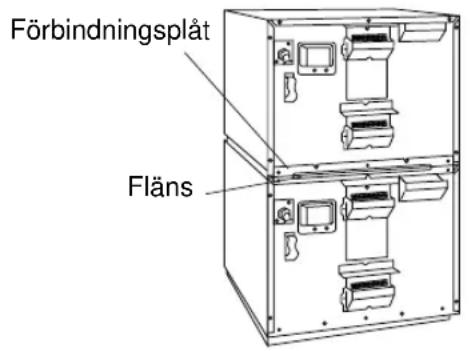

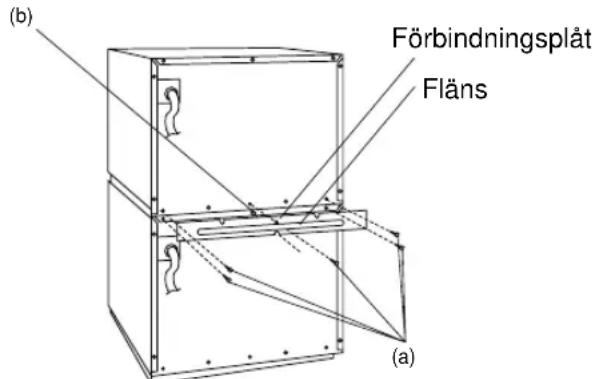

FÖRBEREDELSE Kontrollera att ugnarna är tomma. Fläns Förbindningsplåt Fläns Förbindningsplåt Förklaring av den automatiska felsökningens felkoder Ugnen övervakar driften och tänder en felkod på displayen om ett problem uppstår. Gör så här om en felkod visas i displayen: Dra ut nätkontakten från eluttaget och vänta minst 10 sekunder innan du sätter i den igen. Om ugnen fortfarande visar en felkod, se betydelsen i tabellen. KOD F01 F33–34 F05 F81–82 F86–87 F44 PROBLEM För hög frånluftstemperatur Defekt termistor Defekt minneskrets Defekt relä Defekt relä Defekt manöverpanel INSTALLATION

1. Ställ ugnarna på varandra och ta bort de fem skruvarna (a) som Fig. 1 visar.

3. Flänsen på förbindningsplåten måste vara vänd från ugnen (b).

4. Fäst och dra åt de fem skruvarna (a) och skruv (b). Se Fig. 2.

5. Placera den nedre ugnen ganska lågt för stapling. Om den övre ugnen blir för högt placerad, kan den inte

hanteras på ett säkert sätt. (b) (a) Fig. 1 Fig. 2 Observera: Ovanstående koder, som visas på displayen, anger inte samtliga tänkbara fel på apparaten. ÅTGÄRD Ugnen stängs av automatiskt. Lossa nätkabeln från vägguttaget. Pipljud hörs hela tiden. Ugnen återställs för drift när den har svalnat. Flytta ugnen till en svalare plats. Kontakta våra reparatörer om problemet kvarstår. Ugnen stängs av automatiskt. Lossa nätkabeln från vägguttaget. Kontakta våra reparatörer om problemet kvarstår. Kontakta våra reparatörer om problemet kvarstår. Ugnen fungerar även om en felkod visas, vilket är fel. Kontakta en auktoriserad serviceverkstad. Kan inträffa med programmerad tillagning. Tryck på återställningsknappen. Sedan kan andra programknappar och manuell tillagning användas. Kontakta våra reparatörer om problemet kvarstår. Ugnen fungerar även om en felkod visas, vilket är fel. Kontakta en auktoriserad serviceverkstad. Tryck på återställningsknappen och försök igen. Ugnen stängs av automatiskt. Lossa nätkabeln från vägguttaget. Kontakta våra reparatörer om problemet kvarstår. Ugnen stängs av automatiskt. Lossa nätkabeln från vägguttaget. Kontakta våra reparatörer om problemet kvarstår.- 84 -

1. Drag ur nätkabelns kontakt från vägguttaget före

2. Rengör insidan av ugnen kontinuerligt [och mitten

hyllplanet (gäller endast NE-2146-2/2156-2)]. Om matrester eller vätska fastnat på ugnens väggar, eller mellan dörr och karm, kommer dessa matrester absorbera mikrovågor, detta kan leda till gnistbildning under användning. Torka bort alla matrester med en fuktig trasa. Köksrengöringsmedel eller diskmedel kan användas om ugnen är mycket smutsig. Lösnings- eller skurmedel får inte användas. Det mittersta hyllplanet kan diskas med hett vatten och diskmedel eller i diskmaskin. Mikrovågsugnens skötsel Rengöring av stänkskyddet

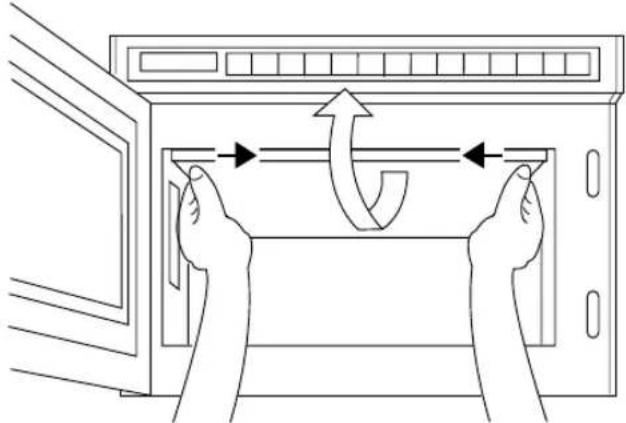

1. Håll i stänkskyddets sidostoppers med båda

händerna och drag dem inåt-nedåt. Tag därefter ut stänkskyddet från ugnen.

2. Rengör stänkskyddet med ett lämpligt

3. Kom ihåg att sätta tillbaka stänkskyddet innan du

använder ugnen nästa gång. OBSERVERA Stänkskyddet måste sitta fast ordentligt när ugnen används. Rengöring av luftfiltret Rengör luftfiltret regelbundet på nedan beskrivna sätt. Det kan uppstå problem med ugnen om luftfiltret täpps igen med damm (*).

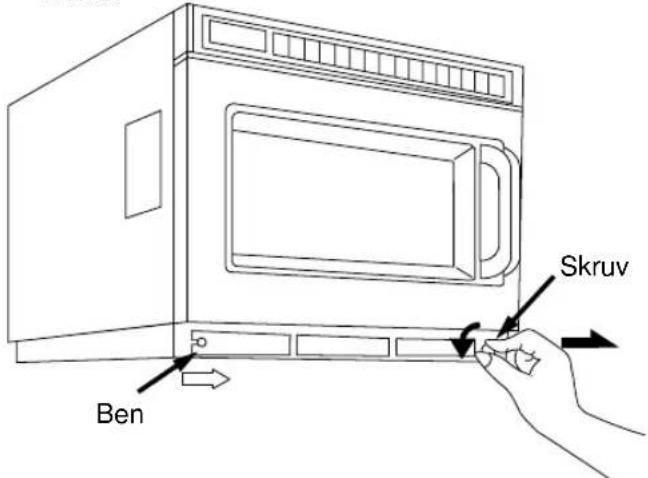

1. Tag bort luftfiltret från den främre bottenplåten

genom att vrida den högra skruven. Skjut därefter filtret åt höger och lyft bort filtret vid det vänstra benet.

2. Rengör filtret med ett lämpligt rengöringsmedel.

3. Kom ihåg att sätta tillbaka luftfiltret innan ugnen

används nästa gång. (*)Om luftfiltret täpps igen av damm eller fett, kan ugnen bli överhettad. Skruv Ben

3. Mikrovågsugnens utsida skall rengöras med en

tvålvattenlösining, och torkas med en torr trasa. Var försiktig så att vatten inte kommer in i ventilationsöppningen på baksidan. Då kan ugnen skadas.

4. Ugnsluckans fönster skall rengöras med ett mycket

milt rengöringsmedel. Var noga med att använda en mjuk trasa. Fönstret kan skadas av kraftiga eller repande rengöringsmedel.

1. Om du vill värma upp eller tillaga mat i ett kärl,

placera det alltid på botten av ugnen.

2. Om du i huvudsak använder ugnen för att värma

upp ett kärl i taget, ta bort hyllan och placera kärlet på botten av ugnen.

3. Om du vill värma upp mat i två kärl, placera båda

på botten av ugnen om de får rum bredvid varandra. Ställ annars ett kärl på botten av ugnen och det andra på hyllan.

4. Om du vill värma upp mat i flera kärl, fördela dem

jämnt mellan botten av ugnen och hyllan.

5. Lämna litet plats mellan kärlen. Ställ inte in för

mycket mat i ugnen samtidigt.

6. Om det mittersta hyllplanet inte används, skall det

tas ut ur ugnen, det för inte placeras på det nedersta hyllplanet av ugnen. Användning av hyllan (NE-2146-2/2156-2)- 85 - Svenska —Guide för upptining och tillagning— Tiderna i tabellen nedan är endast ungefärliga. Många faktorer, till exempel matens temperatur vid starten, kan orsaka att längre eller kortare tider behövs. Anpassa tiderna för upptining och tillagning, när det behövs. Alla tider är testade med mat med dessa starttemperaturer; Kylförvarad mat . . . . Cirka i5oC Fryst mat . . . . . . . . . Cirka j18oC Kontrollera alltid temperaturen i mitten av maten med en termometer och anpassa hanteringen så att temperaturen överensstämmer med regler för livsmedelshantering och tillagning. TIPS: ≥Placera inte maten direkt på botten av ugnen–använd ett lämpligt fat eller kärl. ≥När du tinar upp flera portioner bör du dela på maten efter halva tiden för att mikrovågsenergin ska tränga igenom bättre. ≥Täta och tunga livsmedel bör inte tillagas från fryst tillstånd, eftersom de blir överkokta eller brända i kanterna innan de är klara i mitten. ≥Täck maten med ett lock eller en extra tallrik när det behövs för tillagning och uppvärmning. Det bevarar fukten i maten och hindrar stänk och spill. ≥Lätta på lock och stick hål i plastfilm, innan du tillagar eller värmer upp täckt mat. ≥Rör om eller skaka maten under upptining och tillagning för att fördela värmen jämnt. ≥Låt maten stå en tid för utjämning innan du kontrollerar temperaturen eller serverar maten. Funktion Upptining Tillagning av kylförvarade råa livsmedel Tillagning och/eller uppvärmning av frysta livsmedel eller fryst mat Uppvärmning
