Produkttype	Kjøkkenhette
Merke	Bosch
Modell	DHU665E
Driftsmodus	Utvendig avtrekk eller resirkulering (med kullfilter)
Minste sikkerhetsavstand (elektrisk komfyrtopp)	50 cm
Minste sikkerhetsavstand (gass- eller blandet komfyrtopp)	65 cm
Diameter på avtrekksrør	125 mm
Fettfilter	Metallfilter som kan vaskes i oppvaskmaskin
Kullfilter	Valgfritt, må skiftes maksimalt hver 4. måned
Belysning	Halogenlampe G4, maks. 20 W
Sugekraft	Flere hastigheter valgbare med bryter
Strømtilførsel	220-240 V, 50/60 Hz (typisk)
Installasjonstype	Under veggskap
Overflatemateriale	Rustfritt stål, aluminium, plast
Anbefalt rengjøring	Varmt vann med oppvaskmiddel eller ikke-aggressivt glassrens
Sikkerhetsforholdsregler	Koble fra før vedlikehold; aldri flambere under hetten; sørg for tilstrekkelig ventilasjon
Reparerbarhet	Reparasjoner kun av spesialist; reservedeler tilgjengelig via kundeservice
Reparerbarhetsindeks	Antatt høy (vanlige deler)
Tilgjengelighet av filtre	Metall- og kullfilter tilgjengelig i faghandel
Garanti	I henhold til produsentens vilkår

Ofte stilte spørsmål - DHU665E BOSCH

Hva er minste avstand mellom hetten og komfyrtoppen?

For elektrisk komfyrtopp er minste avstand 50 cm. For gass- eller blandet komfyrtopp er den 65 cm. Følg alltid instruksjonene fra produsenten av koketoppen.

Hvordan rengjøre fettfiltrene?

Metallfettfiltrene kan vaskes i oppvaskmaskin eller for hånd: bløtlegg dem i varmt vann med oppvaskmiddel, børst, skyll og la renne av. Rengjør dem hver 8. til 10. uke ved normal bruk.

Når og hvordan skifte kullfilteret?

Kullfilteret må skiftes maksimalt hver 4. måned. Det kan ikke rengjøres. For å skifte, fjern dekselet, sett inn det nye filteret og lukk. Bruk kun originale Bosch-filtre.

Hvordan skifte pære på hetten?

Koble først hetten fra strømmen. Fjern lysdekselet med en skrutrekker. Bytt den defekte pæren med en halogenlampe G4 på maksimum 20 W. Sett dekselet på plass og koble til igjen.

Kan jeg bruke hetten uten kullfilter i resirkuleringsmodus?

Nei, i resirkuleringsmodus er kullfilteret nødvendig for å fange opp lukt. Uten det blir ikke matlukt absorbert. Bruk alltid kullfilter i resirkuleringsmodus.

Hva gjør jeg hvis hetten ikke fungerer?

Sjekk først strømtilførselen (stikkontakt, sikring). Hvis problemet vedvarer, kontakt Bosch kundeservice. Ha E-nummeret klart (typeskilt inne i hetten).

Hvordan installere hetten under et veggskap?

Fest hetten med 4 skruer i bunnen av skapet. Følg målene på boringsmalen. Hvis du avtrekker utendørs, bor et hull i taket. I resirkuleringsmodus, tett avtrekkshullet med den medfølgende pluggen.

Er det mulig å bruke hetten samtidig som et forbrenningsapparat?

Ja, men rommet må ha tilstrekkelig ventilasjon. Den avsugde luften må aldri ledes ut i en kanal som brukes av et forbrenningsapparat. Følg lokale forskrifter.

Hvilke rengjøringsprodukter skal brukes på hetten?

For rustfritt stål, bruk et spesielt rustfritt stålprodukt. For aluminiums- og plastflater, bruk en myk klut og ikke-aggressivt glassrens. Unngå skuremidler, kaustisk soda og alkohol.

Hvordan kaste hetten ved slutten av levetiden?

Ikke kast hetten i husholdningsavfallet. Lever den til et innsamlingssted for elektrisk og elektronisk avfall (EE-avfall). Gjenvinning gjør det mulig å hente ut verdifulle råmaterialer.

BRUKSANVISNING DHU665E BOSCH

Reparationer ske endast utforas av kvalificerad tekisk personal.

Felaktiga reparationer kan medfora allvarlga risker for anvandaren.

Rengöring av fetffiltren av metall:

Nedmontering av filtret:

Ytor av rostfritt stål:

Ytor av aluminium eller plast:

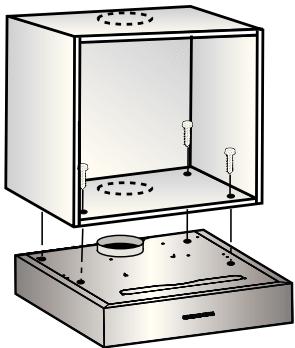

Installation underett koksskap

Med 4 skruvar.

Slutgiltig installation

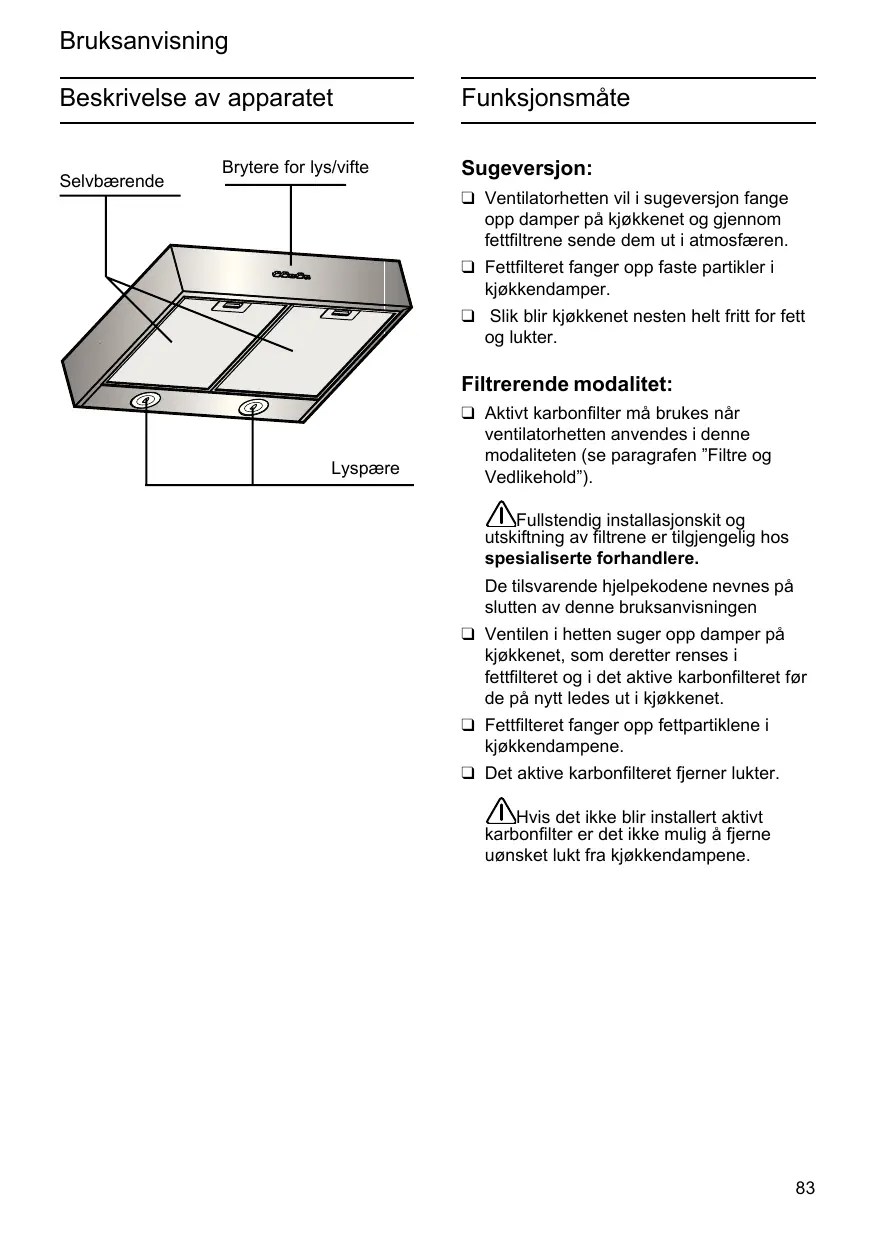

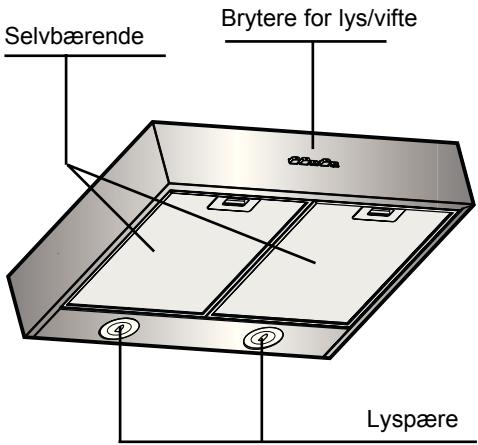

Beskrivelse av apparatet

Funksjonsmåte

Sugeversjon:

• Ventilatorhetten vil i sugeversjon fange opp damper på kjokkenet og gjennom fetffiltrene sende dem ut i atmosfaren.
  Fettfilteret fanger opp faste partikler i kjakkendamper.
  Slik blir kjkkenet nesten helt fritt for fett og lukter.

Filtrerende modalitet:

Aktivt karonfilter ma brukes nár ventilatorhetten anwendes i denen modaliteten (se paragrafen "Filtre og Vedlikehold").

Fullstendig installsjonskit og utskiftning av filtrene er tilgengelig hos spelzialiserte forhandlere.

De tilsvarende hjelpekodene nevnes på slutten av deutsche bruksanvisingen

• Ventilen i hetten suger opp damper paskjokkenet, som deretter renes i fettfilteret og i det aktive karbonfilteret forden pa nytt ledes ut i kjokkenet.
  Fettfilteret fanger opp fetpartiklene i kjøkkendampene.
  Det aktive karbonfilteret fjerner lukter.

Hvis det ikke blir installment aktivt karonfilter er det ikke mulig a fjerne uønsket lukt fra kjøkkendampene.

Bruksanvisingene er gyldige for diverse versjoner av dette apparatet. Derfor er det mulig at du kan finne beskrivelser av enkelte karakteristikker som ikke henviser til akkurat ditt apparat.
Denne ventilatorhetten er laget i samsvar med alle de mest relevante sikkerhetsnormer

Eventuelle reparasjoner mä kun utføres av tekniisk kvalifisert personale.

Uforsvarlige reparasjoner kan forarsake stor risiko forBrukeren.

Før man bruker apparatet første gang mæ man lese disse bruksanvisingene nøye.
De inneholder viktig informasjon bade om egen personlig sikkerhet og omBruk og vedlikehold av apparatet.
Vi ber deg vennligst om a oppbevare bra克斯anvisningen og installasjonsveiledningene for en eventuell senere eier.

Sorg for forsvarlig avskaffelse av emballasjematerialiene (se Installasjonsveiledning).

Denne ventilatorhetten er prosjektert kun for husholdningsbruk.
För rengjöring eller vedlikehold av apparatet mä ventilatoren kobles fra elnettet ved à trekke ut stöpselet aller skru ut sikringen i husets sikringsskap.
Ventilatoren er ikke egnet til á brukes av barn eller personer med nedsatte fysiske, mentale eller sensoriske funksjoner, eller med manglende erfaring og kjennskap, medindreppe ikke blir overvåketller gitt instruksjoner om bruk av apparatet av en person som står ansvarlig for deres sikkerhet.
Barn mà overvåkes for à kontrollere at de seks leker med apparatet.
Ventilatoren mä aldri brukes uten at gitteret er korrekt monter!

Ventilatoren mä ALDRI brukes som anleggsflate, medindre det er uttrykkelig angitt.
Rommet mä vare godt ventiliert nár ventilatoren brukes samtidig med andre apparater som bruker gassforbrenning ull erandre brennstoffer.
Luften som suges opp ma ikke fores ut i en avtrekkskanal for røyk som produseres av apparater som bruker gassforbrenning eller andre brennstoffer.
Det er strengt forbudt a lage mat pa apen ild under ventilatorhetten.
Bruk av äpen ild skader filtrene og kan fremkalle brann, derfor mä det absolut unngås.
Steking ma forega under kontroll for a unnga at den overopphete ed ojen tar fyr.
När det gjelder de tekniske sikkerhetsforanstaltningene som mä anvendes for røykutløp, mä man forholde seg strengt til gjeldende lokale regelverk. Ventilatoren mä rengjores ofte både innvendig og utvendig (MINST EN GANG I MANEDEN; uansett mä man falgne instruksjonene som er uttrykkelig angitt i vedlikeholdsanvisingene i/DDne handboken).
Hvis man ikke overholder normene for rengjöring av ventilatoren og utskiftning og rengjöring av filtrene, vil dette medføre risiko for brann.

Gasstopper og elektriske platetopper

Ikke la alle brennerne pa gasstoppen sta pa smtidig pa maksimal styrke i mer enn 15 minutter, ellers er det fare for at ventilatorens overflate overoppheles og dermed forarsaker forbrenninger narn man rorer ved den.

Dessuten kan delve ventilatoren skades.
Hvis man bruker mer enn 3 gassbrennere smtidig, skal man la ventilatoren gå på maksimal styrke.

Bemerk: en stor gassbrenner med en styrke på over 5 KW (wok brenner) tilsvarer 2 standard gassbrennere.
Gassbrennerne skal aldri stå på uten Å vare dekket av kjeler. Juster flammen sik at den ikke går utenfor kjelens omkrets.

Ventilatoren ma alltid ha korrekt montere lyspaerer, bade under bruk og i stand by, for a unnga risikoen for elektrisk stot.

Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader aller brann pa apparatet som skyldes at bruksanvisingen i donne handboken icike har blitt overholdt.

Funksjonsprosedyre

Den mest effektive metoden for a fjerne damper under matlaging er den falgende:

Slá pá ventilatorhetten med det samme du begyinner à lage mat.
Slá av ventilatorhetten noen minutter etter du er fertig med à lage mat.

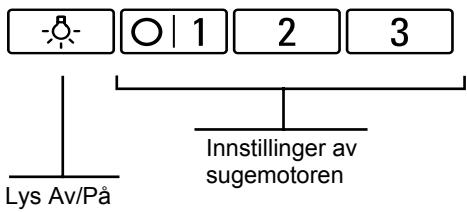

Páslåing:

Velg onsket innstilling av sugemotoren.

Avslång:

Gà tilbake til 0.

Belysning:

Filtre og vedlikehold

Advarsell! Før enhver form for rengjøring eller vedlikehold ma ventilatorhetten frakobles strømnettet ved a dra ut ledningen ell er sla av huset hovedstrømbryter.

Fettfiltre:

Fettfiltrene i metall brukes for a fange opp fettpartiklene i dampene som utvikler seg under matlaging.

Filtermaterialene er laget av ikke brennbart metall.

Vaeppmerksom:

Etterhvert som filtrene blir tette p.g.a. fett øker ikke bare brannrisikoen, men ventilatorhettens effektivitet vil ogsa minke.

Viktig:

Ved Å rengjørne fetffiltrene i metall med regelmessig tidsrom, reduseres muligheten for at disse kan ta fyr p.g.a. overoppheting som kan oppsta nr man steker meget fet mat ell er kjøtt.

Rengjöring av fettfiltrene i metall:

Ved normalt bruk (fra 1 til 2 timer daglig), ma fettfetrer rengjores hver 8. - 10. uke.
Filtrene kan vaskes i oppvaskmaskin. Det er allikevel mulig at de kan tape litt farge.
I oppvaskmaskinen ma filteret legges i fri stilling, IKKE fastlAst.

Viktig: fettfiltre i metall som er tette av fett bør ikke vaskes sammen med annihil oppvask.

Hvis filtrene handvaskes, ma de first legges i varmt sapevann. Deretter vaskes de med en børste, skylles og vris godt opp sa alt vannetkommen ut.

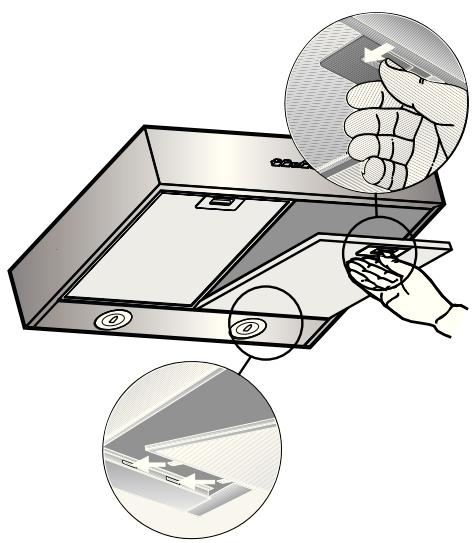

Demontering og gjenmontering av fettfiltrene i metall:

1. Trykk fjaren som er på hvert fettfilter innover og dra ut filteret nedover.

1. Rengjør filtrene.
2. Gjenmonter de rene filtrene pa ventilatorhetten.

Aktivt carbonfilter:

For a noytralisere luktene nar ventilatorhetten fungerer i filtrerende modalitet.

Vaeppmerksom:

Brannrisikoen øker ettersom filtrene tettes av fett, og ventilatorhettens effektivitet kan kompromitteres.

Montering:

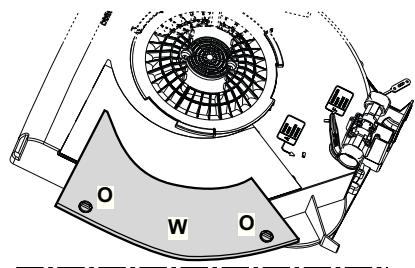

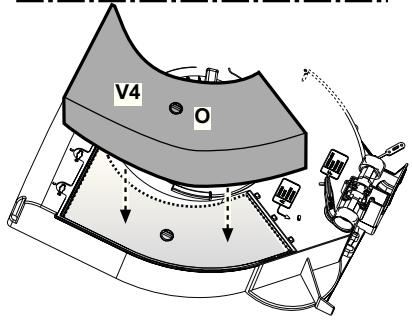

Fjern dekslet W ved a vri 90^ pa knottene O. Stikk kullmatten inn i sporet og fest den ved a vri 90^ pa handtaket O. Lukk deretter dekslet.

Demontering av filteret:

Filtrene demonteres ved a folge prosedyren i motsatt rekkefolge.

Utskiftning av det aktive karbonfilteret:

Kullfilteret mä skiftes ut hver 4. maned ved middels bruk av ventilatoren, og oftere hvis ventilatoren brukes mye. Det kan IKKE vaskes eller benyttes om igjen
Aktive karbonfiltre er tilgengelige hos spezialiserte forhandlere (se paragrafen Opsjonalt tilbehør).
Bruk kun originale filtrte. Slik garanteres perfekt funksjon av apparatet.

Avskaffelse av brukte aktive karbonfiltre:

De aktive karbonfiltreine ineholder IKKE noe helseskadelig stoff. De kan derfor kastes som normalt husholdningsavfall.

Rengjøring og vedlikehold

Frakople ventilatorhetten fra el-nettet ved Å dra ut ledningen, eller kople fra strømmen fra den elektriske tavlen.

Mens man rengjør fettfiltre, vasker man ochå vekk fettet på alle tilgengelige deler av ventilatorhuset. Dette reduserer brannrisikoen betydelig og garanterer optimal funksjon av ventilatorhetten.
Bruk varmt vann med oppvasksape ell er et delikat vaskemiddel som er egnet til glass for rengjoring av ventilatorhuset.
Ikke skrap bort skitt som er torket fast, men blotgjor den med en fuktig klut.
Ikke bruk vaskemidler med sliestoffer eller svamper som kan lage riper paventilatorhettens overflate.
Merk: Ikke bruk sprit på plastikkdelene, ellers kan overflatene på disse bli matt.

Vær oppmerksom: Forsikre deg om at det blir luftet godt nok på kjøkkenet.

Unngå levende flammer!

Ikke bruk vaskemidler for overflater i rustfritt
stål for rengjøring av stilleren.

Overflater i rustfritt stål:

Bruk et delikat vaskemiddel for rustfritt stal som ikke inneholder slipemidler.
Rengjør alltid overflaten i samme retningen som den er satinert og polert i.

lkke bruk noen av følgende midler for a rengjore overflater i rustfritt stål:

slipesvamper, rengjøringsmidler som
inneholder sand, natriumkarbonat, syre uller
klor!

Alluminium- og plastikkoverflater:

Bruk en-ieke lodden klut som egner seg for glass,ller en mikrofiberklut.
Ikke bruk torre/inntorkede kluter.
Bruk et delikat vaskemiddel som egner seg for glass. Ikke bruk aggressive vaskemidler, syer ull midler som ineholder kaustisk soda.
Ilke bruk slipemidler.

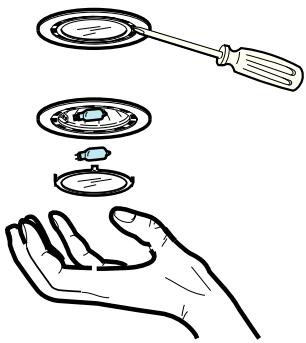

Utskifting av lyspaerene

Merk! Forsikre deg om at lampen er kald focr du tar i den.

1. Slå av ventilatorhetten og dra ut strømledningen, eller frakople strømmendirekte fra den elektriske tavlen.
2. Fjern lyspærebeskyttelsen ved á bruke en skrutrekker med flat spiss som løftestang

1. Skift ut lyspaeren (bruk kun halogene lyspaerer maks 20 Watt - type G4 )
2. Sett på plass lyspaerebeskyttelsen.
3. Sett ledningen i kontakten igjen, uller kople til strømmen på den elektriske tavlen.

Nár du ringer ber vi deg oppgi følgende informasjon:

E-Nr. FD

Skriv inn de tilsvarende numre i boksen over.

Nr.- E (produktkode) og FD (produksjonsdato) stared pa etiketten man kan se pa innsiden av ventilatorhetten erter at filtergitteret er fjernet.

Viktig informasjon

Gamle apparater er/DD avfallsmaterialiae uten verdi.

Verdifulle rámaterialer kan brukes igjen ved à gjenvinne gamle apparater.

Ved Å avskaffe dette produktet på egnet mæte bidrar man til Å forbhindre mulige negative helsemessige konsekvenser for mennesker og miljø, som ellers kan vise seg Å forekommen som en konsekvens av uansvarlig avskaffelse av dette produktet.

Symbolet pà produitet, eller pa dokumentene som følger med produitet, viser at dette apparatet ikke kan behandles som normalt husholdningsavfall. Tver imot mA det brings til en gjenvinningsstasjon for elektrisk og elektronisk utstyr.

For videre og mer detaljert informasjon om behandling, gjenbruk og gjenvinning av dette produit , ber vi deg om Å kontakte kompetent myndighet i byen din, ansvarlig myndighet for husholdningsavfall eller butikken hvor du har kjøpt produit.

Luften som suges opp evakueres oppover gjennom et ventilasjonsr er aller direkte ut gjennom yttervegen.

For sugefunksjon ma det monteres en kontraventil innvendig i den veggmonterte skorsteinen.

Hvis ingen kontraventil er blitt levert somserieutsty, ma man henvende seg tilspecialisert forhandler.

Installasjon av kontraventilen :

Sett den fjærbelagte kontraventilen i røret for luftevakuering.
De to lett fjarede deflektorene ma vare i stand til a bevege seg oppover.

Hvis luften som suges opp evakueres ut i frisk luft ma det veggmonteres en teleskopeske til ytterveggen.

For optimal effektivitet av ventilatorhetten:
Kort og glatt oppsguningsr.
Færrest mulig vinkler pa røret.
Sə stor som mulig rordiameter, og unnga trange vinkler.

Hvis det brukes lange oppsuŋningsrør, som ikke er glatte, med for mange vinkler og for liters diameter, vil ikke ventilatorhettens oppsuŋningskapasitet longer�� optimal, og støynivæt vil øke.

Runde r:

Vi anbefaler en intern diameter pa: 125 mm.

Flate rør ma ha en intern tverrseksjon som svarer til den i de runde rørene. Det ma ikke vare=noen skarpe vinkler. 125 mm circa 113~cm^2
Hvis rorene har forskjellige diametre: Bruk en tetningsring med klebe.
I sugefunksjon mā man forsikre seg om at det er tilstrekkelig tilgang pa frisk luft.

Tilkoling av et rør for lutvekauering med en diameter på 0 125 mm:
Monter roret direkte pa ventilatorhettens hull for luftevakuering.

Filtrerende modalitet

Med aktivt karonfilter, hvis det ikke skulle vare mulig á bruke ventilatorhetten i sugefunksjon.

Komplett installsjonskit er tilgengelig hos spezialiserte forhandlere.

De samsvarende kodene for tilbehoret vises
pá slutten av dette bruksanvisningen.

Elektrisk tilkoping

Nettspenningen mä vare i samsvar med den elektriske speffeningen som angis p typeskiltet innate i ventilatoren. Hvis det følg er med ledningstikk, kobles ventilatoren til enlett tilgengelig stikkontakt som er godkjent i henhold til gjeldende normer. Hvis det ikke følg er med ledningstikk direkte kobling til elnettet), ell stikkkontakten ikke erlett tilgengelig, m am sette pa en godkjent topolet bryter som garanterer fullstendig frakoblig fra elnettet i situasjonene som oppstar i kategorien overspenning III, i henhold til installationsreglene.

Merk! Før man kobler ventilatoren strømkrets til elnettet og fastslår at alt fungerer korrekt, mA man alltid kontrollere at strømledningen er korrekt monter.

Merk! Strømledningen på skiftes ut av autorisert teknik service eller av en teknik med lignende kvalifikasjon.

Installasjon

Merk! Ikke koble apparatet til elnettet

førinstallasjonen er helt fullført.

Installasjon under et hengeskap

Med 4 skruer.

1. Man kan finne dimensjonene på hullene for monteringen på bunnen av hengeskapet, eller ved ä plassere en hullsjablong på bunnen.
2. Merk av hullene for monteringen, og lag pilothull med en skruespiss.

När man bruker ventilatoren med direkte avtrekk ut i friluft (oppover), skal man bore hullet sik at avtrekksrøret kan passere.

I filtrerende modalitet skal man sette i den medleverte korken som lukker avlpshullet (kork med bajonettkobling).

Dersom det er nødvendig, skal man ochsøbore et hull for passasje av strømledningen.
3. Fjern fettfilteret (se bruksanvisingen).
4. Fest ventilatoren på bunnen av hengeskapet.

Avsluttende

installasjonsoperasjoner

Velg funksjonsmåten:

Sugefunksjon:PosisjonA

Filtrerende modalitet: Posisjon F

Monter fettfilteret igjen.
Koble ventilatoren til strømnettet.

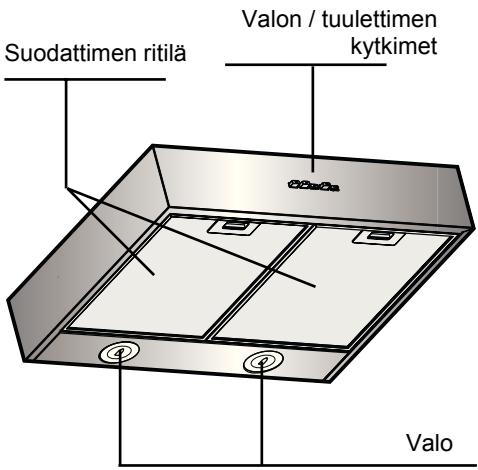

Laitteen kuvaus

Käytövat

Poistoilmaversio:

Filtre og vedligeholdelse

Obs! Inden der udfores nogen form for rengoring ell er vedligeholdelse skal emhaften afbrydes fra elnettet ved at fjerne stikket fra stikkontakten, ell er ved at afbryde hjemmets hovedafbryder.

Fedtfiltr:

Rengøring og behandling

Indfør de tilhorende tal i boksen vist herover.

Starter kit for innvendig resirkulasjon
