Type product	Afzuigkap
Merk	Bosch
Model	DHU665E
Werkingsmodus	Afvoer naar buiten of recirculatie (met actieve koolfilter)
Minimale veiligheidsafstand (elektrisch kookoppervlak)	50 cm
Minimale veiligheidsafstand (gas of gemengd kookoppervlak)	65 cm
Diameter afvoerkanaal	125 mm
Vetfilter	Metalen filter, vaatwasserbestendig
Actieve koolfilter	Optioneel, maximaal elke 4 maanden vervangen
Verlichting	Halogeenlamp G4, max. 20 W
Afzuigvermogen	Meerdere snelheden met schakelaar
Voeding	220-240 V, 50/60 Hz (typisch)
Installatietype	Onder muurkast
Oppervlaktemateriaal	Roestvrij staal, aluminium, kunststof
Aanbevolen reiniging	Warm water met afwasmiddel of niet-agressieve glasreiniger
Veiligheidsmaatregelen	Uitschakelen voor onderhoud; nooit onder de afzuigkap flamberen; zorg voor voldoende ventilatie
Repareerbaarheid	Reparaties alleen door specialist; reserveonderdelen via klantenservice
Repareerbaarheidsindex	Geschat hoog (gangbare onderdelen)
Beschikbaarheid filters	Metaal- en koolstoffilters verkrijgbaar bij gespecialiseerde winkels
Garantie	Volgens fabrikantvoorwaarden

Veelgestelde vragen - DHU665E BOSCH

Wat is de minimale afstand tussen de afzuigkap en het kookoppervlak?

Voor een elektrisch kookoppervlak is de minimale afstand 50 cm. Voor een gas- of mengkookoppervlak is dit 65 cm. Volg altijd de instructies van de fabrikant van uw kooktoestel.

Hoe reinig ik de vetfilters?

De metalen vetfilters kunnen in de vaatwasser of met de hand worden gereinigd: laat ze weken in heet water met afwasmiddel, borstel ze, spoel ze af en laat ze uitlekken. Reinig ze om de 8 tot 10 weken bij normaal gebruik.

Wanneer en hoe vervang ik het actieve koolfilter?

Het actieve koolfilter moet maximaal elke 4 maanden worden vervangen. Het kan niet worden gereinigd. Om het te vervangen, verwijdert u het deksel, plaatst u het nieuwe filter en sluit u het weer. Gebruik alleen originele Bosch-filters.

Hoe vervang ik de lamp van de afzuigkap?

Koppel eerst de afzuigkap los. Verwijder het lampdeksel met een schroevendraaier. Vervang de defecte lamp door een halogeenlamp G4 van maximaal 20 W. Plaats het deksel terug en sluit de kap weer aan.

Kan ik de afzuigkap zonder actieve koolfilter in recirculatiemodus gebruiken?

Nee, in recirculatiemodus is het actieve koolfilter essentieel om geuren op te vangen. Zonder filter worden kookgeuren niet geabsorbeerd. Gebruik altijd een actief koolfilter in recirculatiemodus.

Wat te doen als de afzuigkap niet meer werkt?

Controleer eerst de elektrische voeding (stopcontact, stroomonderbreker). Als het probleem aanhoudt, neem dan contact op met de Bosch klantenservice. Houd het E-nummer (typeplaatje aan de binnenkant van de afzuigkap) bij de hand.

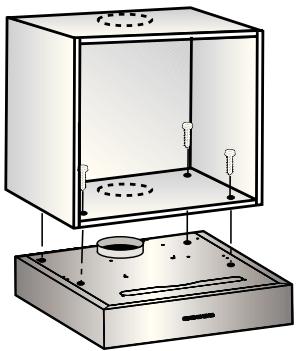

Hoe installeer ik de afzuigkap onder een kast?

Bevestig de afzuigkap met 4 schroeven aan de onderkant van de kast. Volg de afmetingen van de boormal. Als u lucht naar buiten afvoert, boor dan een gat in het plafond. In recirculatiemodus sluit u het afvoergat met de meegeleverde stop.

Is het mogelijk om de afzuigkap tegelijkertijd met een verbrandingstoestel te gebruiken?

Ja, maar de ruimte moet voldoende ventilatie hebben. De afgezogen lucht mag nooit worden afgevoerd via een kanaal dat wordt gebruikt door een verbrandingstoestel. Houd u aan de plaatselijke voorschriften.

Welke reinigingsmiddelen kan ik op de afzuigkap gebruiken?

Voor roestvrij staal gebruikt u een speciale reiniger voor roestvrij staal. Voor aluminium en kunststof oppervlakken gebruikt u een zachte doek en een niet-agressieve glasreiniger. Vermijd schurende middelen, bijtende soda en alcohol.

Hoe moet ik de afzuigkap aan het einde van zijn levensduur weggooien?

Gooi de afzuigkap niet bij het huishoudelijk afval. Lever hem in bij een inzamelpunt voor elektrische en elektronische apparaten (AEEA). Recycling maakt het mogelijk waardevolle grondstoffen terug te winnen.

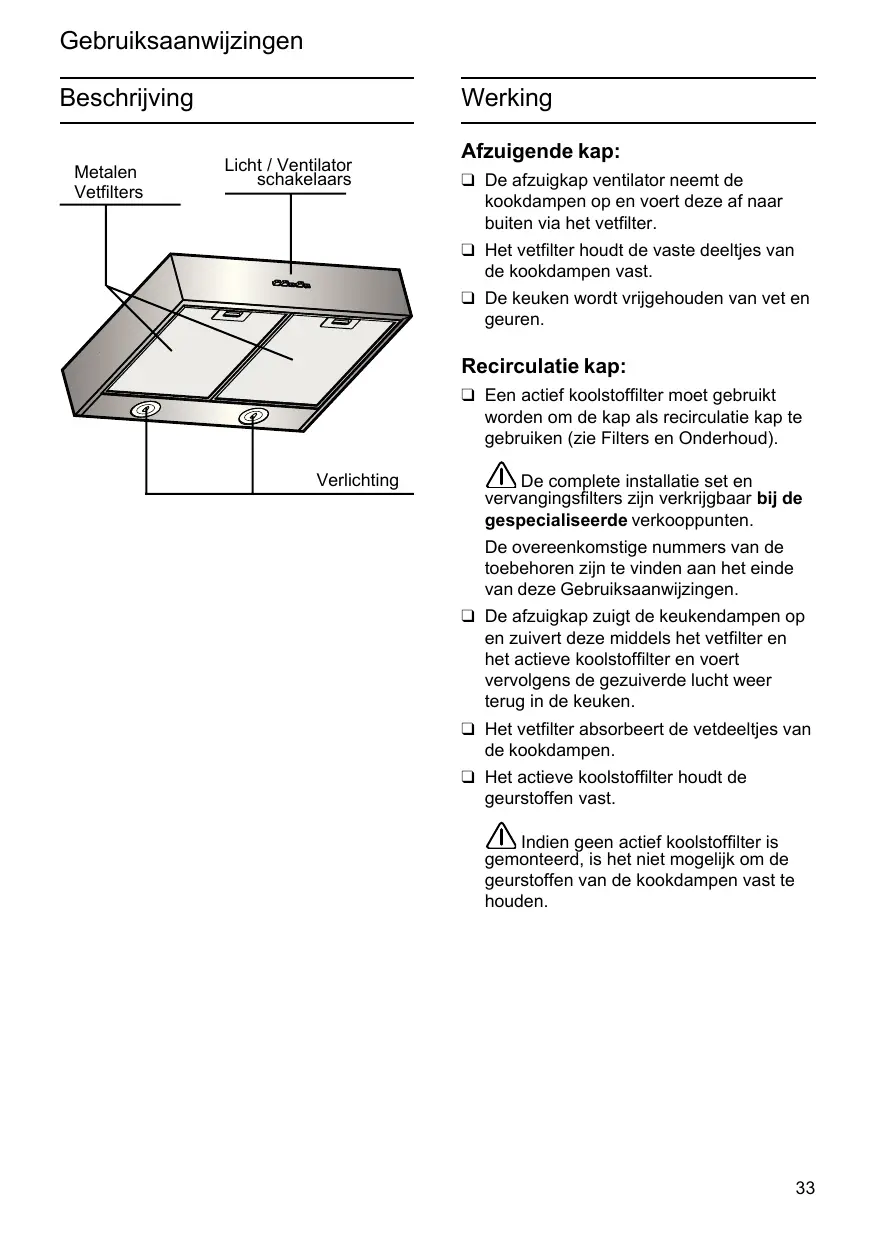

GEBRUIKSAANWIJZING DHU665E BOSCH

nl Gebruiksaanwijzing en montagevoorschrift

De afzuigkap ventilator neemt de kookdampen op en voert deze af maar buiten via het vetfilter.
Het vetfilter houdt de vaste deeltjes van de kookdampen vast.
Dekeukenwordvrijghouden van vet en geuren.

Recirculatie kap:

Een actief koolstofffilter moet gebruikt worden om de kap als recirculatie kap te gebruiken (zie Filters en Onderhoud).

De complete installation set en verwangingsfilters zijn verkrijgbaar bij de gespecialiseerde verkooppunten.

De overeenkomstige nummers van de toebehoren zijn te vinden aan het einde van deze Gebruiksaanwijzingen.

De afzuiigkap zuigt de keukendampen op en zuivert deutsche middels het vetfilter en het actieve koolstofffilter en voert verzolgens de gezuiiverde lucht wee terug in de keuken.
Het vetfilter absorbeert de vetdeeltjes van de kookdampen.
- Het actieve koolstofffilter houdt de geurstoffen vast.

Indien geen actief koolstofffilter is gemonteerd, is het nicht möglich om de geurstoffen van de kookdampen vast te houden.

Belangrijke opmerkingen:

De Gebruiksaanwijzingen haben betrekking op de verschillendeuitvoeringen van dit toestel. Derhalve, kunt u beschrijvingen of individuele eigenschappen vinden die nicht van toepassing zich op Uw toestel.
Deze afzuigkap voldoet aan alle geldende veiligheidsvoorschriften. Reparaties dienen uitsluiten door bevoegde technici uitgevoerd te worden. Onjuiste reparatiehandelingen stellen de gebruiker bloot aan grote bevaren.

Het verpakkingsmaterial op de juiste wijze afdanken (zie Installatie aanwijzingen).
Deze afzuigkap isuitsluitend ontworpen voor huishoudelijk gebruik.
Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.
Dit apparaat mag nicht worden gebruikt door kinderen of door personen met beperkte sensorische of geestelijkke capaciteiten of met weinig ervaring en onvoldoende kennis, tenzij dit Niet geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun veiligheid.
De kinderen要去en algtd gecontrolererd worden zodate zij Niet met het apparaat spelen.
De wasemkap nooit gebruiken als het rooster Niet goed gemonteerd is!
De wasemkap NOOIT als steunvlak gebruiken tenzij dit Niet uitdrukkelijk is aangegeven.
Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkertijd worden gezruikt met andere apparaten die gas en andere brandstoffen toepassen.

De gezogen lucht mag nicht afgevoerd worden in een leiding die gebruikt worden de afvoer van rook van apparaten die gas of andere brandstoffen toepassen.
Het is streng verboden met open vlammen onder de wasemkap te koken.
Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, waarom要去 het absolut vermeden worden.
Het frituren moet geschieden onder voordturd toezicht om te voorkomen dat verhit vet in brand raakt.
Wat betreft technische- en veiligheidsmaatregelen voor de rookafvoer zich strikt honden aan de regelingen voorzien door deplaatselijke bevoegde autoriteiten.
De wasemkap要去 regelmatig schoongemaakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven in acht).
Hetietnacht nennen van de reinigingsnormen van de wasemkap en van deervangengreinigingvan defilters kan brandgevaarveroorzaken.

Gas en elektrische kookplaten

De gasplaten nicht langer dan 15 minutes tegelijerkertijd en op de hoogste stand aanlaten, anders kuren de oppervlakken van de kap te warm worden met het gevaar voor brandwonden, bij het aanraken van de kap.

Bovendien zou de kap hunnen beschadigen.
Indien meer dan 3 gasplaten tegelijkkertijd gebrukt worden要去 de kap op de hoogste stand aangezet worden.

Opmerking: een große gasplaat met een vermogen boven de 5 kW (type WOK) komt overeen met twee standardkookplaten.
De gasplaten nooit aanzetten zonder pannen. Regel de vlam zodanig dat.Deze niet buiten de omtrek van de pan kommt.
Zorg altijd dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het gevaar voor elektrische schokken te voorkomen.
ledere aansprakelijkheid voor eventuelsechade aan het apparaat of brandveroorzaakt door het Niet in acheft nemen vande aanwijzingen uit deze handleiding wordenafgewezen.

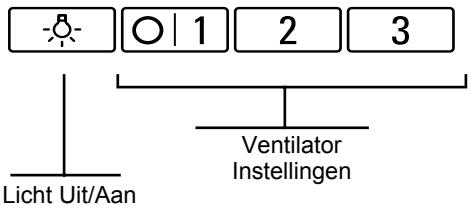

Gebruik van de kap

De mest doeltreffende wijze om kookdampen te verwijderen is de volgende:

Zet de kap AAN zodra u begint te koken.
Zet de kap UIT enkele Minutes nadat u klaar bent met koken:

Aanzetten:

• Selecteer de gewenste instelling van de zuigmotor.

Uitzetten:

Ga terug maar 0.

Verlichting:

Hetlichtkaniederogenblikaangezet wordenook metuitgeschakelde zuigmotor.

Filters en onderhoud

Attentie! Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

Vetfilters:

Metalen filters worden gebruikt om,ijdens het koken, de vetdeeltjes van de kookdampen vast te honden.

De filter matjes zijn van nicht brandbaar metaal.

Opgelet:

Als het filter teveel met vet verzadigd raakt bestaat Niet alleen het gevaar dat het in brand raakt maar ook dat de doeltreffendheid van de afzuigkap gereduceerd worden.

Belangrijk:

Het reinigen van de metalen vetfilters op regelmatigeijdden redueert de möglichkheid dat ze in brand raken als gevolg van een hitteverzameling, Zoals er bij het frituren of roosteren geleurt.

Reiniging van de metalen vetfilters:

Bij een normala gebruik van de kap (1 tot 2 eer per dag)要去 het vetfilter om de 8-10 weken gereinigd worden.
De filters kuren in een vaatwasmachine gereinigd worden. Het is möglichk dat het vetfilter iets ontkleurt.
- Het filter要去 legeplaatst worden en NIET in de vaatwasmachine vastgezet worden.

Belangrijk: Metalen filters die met vet verzadigd zijn要去en Niet samen met de andere voorwerpen gereinigd worden.

• Als de filters met de hand gereinigd worden, deze eerst in een hete zeepoplossing lately weken. Vervolgens de filters schoon borstelen, dan grondig afspolen en het water latent drogen.

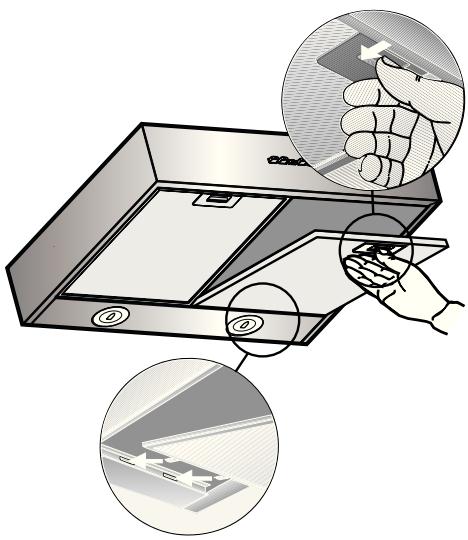

Metalen vetfilters verwijderen en invoeren:

1. Druk de klem op de vetfiltersaar binnen toe en klap het filteraar beneden toe.

1. Reinig de filters.
2. Doe de schone filters terug in de kap.

Actief koolstofffilter:

Om geuren te neutraliseren in de uitvoering als recirculatie kap.

Opgelet:

As het filter teveel met vet verzadigd raakt neemt het gevaar voor brand toe en de werkking van de afzuigkap worden gereduceerd.

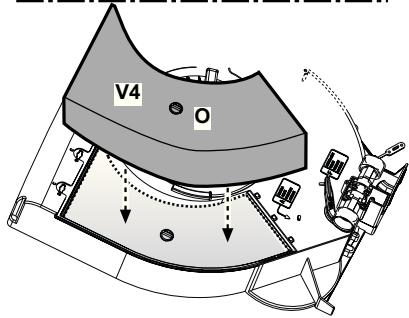

Montage:

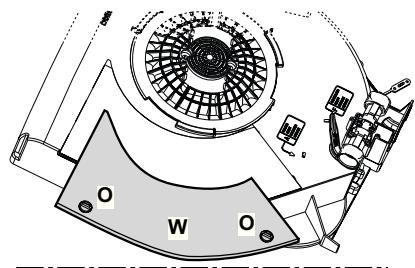

De deksel W verwijderen door de knappen O 90^ te draaien.

Het koolstofmatje in de waaroor bestemde ruimteplaatsen en bevestigen door de knop O 90^ te draaien, de deksen sluiten.

Het filter verwijderen:

Voor de verwijdering van de filters in de tegenovergestelde volgorde handelen.

De actieve koolstoffilters verrangen:

De verzadiging van de koolstofffilter vindtplaats na een min ofeer geprolongeerdgebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilterwordt gewassen. In ieder geval moet defilter minstens om de 4 maandenervangen worden.Het kan NIET gewassen of opnieuwgebruikt worden

De actieve koolstoffilters zijn verkrijgbaar bij gespecialiseerde verkooppunten (zie Extra Toebehoren).
Alleen originele filters gebruiken. Alleen op deze wijze is een goede werkinq van het apparaat gegardeerd.

Afdanken van oude koolstoffilters:

• Actieve koolstoffilters bevatten GEEN gevaarlijke stoffen. Ze können.darom met het gewone huishoudelijkke afval verwijderd worden.

Reiniging en onderhoud

Ontkoppel de afzuigkap van het elektriciteitsnet door de stekker weg te trekken of door de hoofdschakelaar uit te schakelen.

Tijdens het reinigen van de vetfilters verwijder tevens alle vetresten van alle bereikbare delen van de behuizing. Dit vermindert aanzienlijk het gevaar voor brand en garandeert een optimale werking van de kap.
Gebruik een hete zeepoplossing of een mild reinigingsmiddel voor ramen om de structuur van de afzuigkap te reinigen.
Het opgedroogde vuil Niet wegkrassen maar gebruik een vochtig doeck.
Gebruik geen producten die schuurmiddelen bevatten of schuursponsjes die krassen könnenveroorzaken.
Opmerking: Gebruik geen alcohol (spirit) op plastic onderdelen, anders worden het oppervlak dof. Opgelet: Zorg ervoor dat de keulen voldoende geventileerd is. Vermijd open vlammen!

Maak de schuifschakelaar alleen met een zacht vochtig doek (en een mild reinigingsmiddel) schoon.

Gebruik geen reinigingsmiddelen voor roestvrij staal op de schuifschakelaar.

Roestvrij stalen oppervlakken:

Gebruik een mild nicht-schurend reinigingsmiddelen voor roestvrij staal.
Reinig het oppervlak indezelfde richting als het aangebracht en gepolijst is.

De volgende middelen Niet gebruiken om oppervlakken van roestvrij staal te reinigen: schuursponzen, reinigingsmiddelen met zand, soda, zuur of chloride!

Aluminium en plastic oppervlakken:

Gebruik een zachte, Niet pluizende raamdoek of een doek van microvezel.
Gebruik geen droge doeken.
Gebruik een mild reinigingsmiddel voor ramen. Gebruik geen agressieve, zure of bijtende middelen.
Gebruik geen schuurmiddelen.

Vervanging van de lampjes

Attentie! Alvorens de lampjes aan te raken controllerer eerst of ze koud+zijn.

1. Schakel de afzuigkap uit en trek de netstekker eruit of schakel de hoofdschakelaar uit.
2. Afdekkapje van de lamp m.b.v. een schroevendraaier losmaken en verwijderen.

1. Vervang het lampje (gebruik alleen halogeenlampjes van max. 20 Watt - G4).
2. Plaats de lampekap wee terug.
3. Sluit het toestel weeer op het elektriciteitsnet aan of schakel de hoofdschakelaar weein.

In geval van problemen

Indien U vragen heeft of indien storing optreden neem contact op met de Klantenservice. (Zie de lijst met de Klantenservice vertegenwoordigers).
Indien U opbelt de volgende gegevens vermelden:

E-Nr.

FD

De belangrijke nummers hierboven invoeren. Het E-Nr. (productnummer) en de FD (productie datum) zijn te vinden op het Typeplaatje aan de binnenzijde van de kap en+zijn zichtaar als het filterframe worden afgenomen.

Belangrijke inlichtingen

Oude toestellen zich nicht waardeloze rommel.

Waardevol ruw materiaal kan teruggewonnen worden door oude apparaten te recycleren.

Alvorens uw oude toestel af te danken, maak het onbruikbaar.

Dit apparatus is voorzien van merkteken volgens de Europese Richtlijn 2002/96/EC inzake Afgedankte Elektrische en Elektronische Apparaten (WEEE).

Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u mogelijkke negatieve consequenties voor het milieu en de menselijkke gezondheid te voorkomen, die anders zonden können worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product, of op de bijbehorende documentationatie geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. Inplaats waarvan要去 het worden afgegeven bij een verzamelpunt voor de recycling van elektrische en elektronische apparaten.

Afdanking moet worden uitgevoerd in overeenstemming met deplaatselijke milieuvoorschriften voor afvalverwerking.

Voor nadere informatatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

U ontvangt Uw nieuwe toestel in beschermend verpakkingsmaterial van karton.

Al het verpakkingsmaterial is milieuvriendelijk en opnieuw bruikbaar.

We verzoeken u mee te werkken aan een beter leefmilieu door het verpakkingsmateriaal op een milieuvriendelijkje wijze af te danken.

We verzoeken u aan uw leverancier of aan deplaatselijke bevoegde autoriteiten inlichtingen te vragen over de wijze van afvalverwijdering.

De afzuiigkap kan gekrukt worden als afzuiigend apparaat of als recirculatie kap.
Plaats de afzuigkap altijd in het midden van de kookplaat.
De minimum afstand:tussen het kookvlak van het fornuis en het laagste deel van de afzuiigkap mag Niet onder de 50cm liggen, in geval van een elektrisch fornuis en 65cm ,in geval van een gas- of gemengd fornuis.
Indien in de installmentie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gezogen.

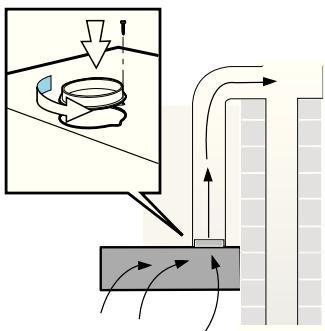

Afzuiigend apparatus

De afgezogen lucht worden aan de bovenkant\ aar buiten toe afgevoerd door een\ ventilatieschacht of direct door de\ buitenwand.

Als de kap als afzuiigend apparaat gebrukt worden, moet er een eenrichtingklep binnen de wand ventilator doos gemonteerd worden.

Indien er met de kap geen eenrichtingklep is geleverd, kan deze aangeschäft worden bij gespecialiseerde verkooppunten.

Montage van de eenrichtingklep:

Klik de eenrichtingklep in de luchtpijp.
De twee Licht geveerde kleppen要去 omhoog+kunnen bewegen.
Indien de afgezogen lucht maar buiten worden afgevoerd, dient er in de buitenmuur een telescopische wanddoos geplaatst te worden.
Voor een optimale werkung van de afzuigkap:
korte, rechte luchtafvoerpijp.
zo min möglich bochten in de pijp.
zo groot möglichk pijpdiameter en geen scherpe bochten in de pijp.

Indien een lange, Niet vlakke luchtafvoerpijp, met veel bochten of een tekleine pijpdiameter worden gebruikt, za de zuigcapaciteit nicht meer optimaal zich en er zal ook een

geluidstoename zich.

Ronde pijpen:

Aanbevolen interne diameter: 125 mm

Platte afvoerijpen moeten een internde warsdoorsnede hebben die gelijk is gesteld aan die van Ronde pijpen.
Er moeten geen scherpe bochten zijn.
Ø 125 mm ongeveer 113 cm².
- Als de pijpen verschillende diameters hebben:
Een aufdicht strip invoeren.
Voor het gebruik als afzuiigend apparaat, zorg ervoor dat er voldoende toevoer van frisse lucht is.

Een 125 mm luchtuitlaatpijp verbinden:

Monteer de pijp direct op de luchtuitlaat op de kap.

Recirculatekap

Met actief koolestoffilter indien het gebruik als afzuidigend apparaat Niet möglichk is.
De volledige montageset is verkrijgbaar bij gespecialiseerde verkooppunten.

De overeenkomende nummers van de toebehoren zijn aan het einde van deze Gebruiksaanwijzingen te vinden.

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die vermeld worden op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker haeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze Niet goed te bereiken, dan要去 een tweeolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installmentie normen.

Attentie! Alvorens de wasemkap waar aan het voedingsnet aan te sluiten controllerer of deze goed functioneert, controllerer algtd of de voedingskabel goed gemonteerd is.

Attentie! De voedingskabel要去 door de bevoegde technische assistentie dienst worden verrangen om ieder risico te voorkomen.

Installatie

Attentie! Het apparaat Niet aan het stroomnet aansluien voordat de installmente voltooid is.

Installatie onder een hangkastje

Met 4 schroeven.

1. De afmetingen van de gaten voor de montage zich te vinden aan de onderkant van het hangkastje of door de boormal op de bodem teplaatsen.
2. Teken de gaten voor de montage en maak leiopenden met een punt.

Voor de uitvoering met luchtafvoer maar buiten (aar boven toe) maak een opening voor de doorvoer van de afvoerpijp.

In de uitvoering als recirculatie kap de meegeleverde dop aanbrengen ter aflsuiting van de afvoeropening (dop met bajonetbevestiging).

Maak (indien nodig) ook een opening voor de doorvoer van de elektriciteitskabel.
3. Verwijder het vetfilter (zie gebruiksinstrumenties).
4. Maak de wasemkap vast aan de bodem van het hangkastje.

Eindmontage

Selecteer de UITvoering:

• Afzuiigend apparaat: Positie A

Recirculatie kap: Positie F

Monteer het vetfilter wee terug.
Koppel de wasemkap aan het elektriciteitsnet.
