DHU665E - Cappa da cucina BOSCH - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo DHU665E BOSCH in formato PDF.
| Tipo di prodotto | Cappa aspirante |
| Marca | Bosch |
| Modello | DHU665E |
| Modalità di funzionamento | Scarico esterno o ricircolo (con filtro a carboni attivi) |
| Distanza minima di sicurezza (piano cottura elettrico) | 50 cm |
| Distanza minima di sicurezza (piano cottura a gas o misto) | 65 cm |
| Diametro del condotto di scarico | 125 mm |
| Filtro antigrasso | Filtro metallico lavabile in lavastoviglie |
| Filtro a carboni attivi | Opzionale, da sostituire ogni 4 mesi al massimo |
| Illuminazione | Lampada alogena G4, max. 20 W |
| Potenza di aspirazione | Diverse velocità selezionabili tramite interruttore |
| Alimentazione elettrica | 220-240 V, 50/60 Hz (tipico) |
| Tipo di installazione | Sotto pensile a muro |
| Materiale della superficie | Acciaio inossidabile, alluminio, plastica |
| Pulizia consigliata | Acqua calda con detersivo per piatti o detergente per vetri non aggressivo |
| Precauzioni di sicurezza | Scollegare prima della manutenzione; non fiammeggiare mai sotto la cappa; assicurare una ventilazione sufficiente |
| Riparabilità | Riparazioni solo da un tecnico specializzato; ricambi disponibili tramite servizio assistenza |
| Indice di riparabilità | Stimato alto (parti comuni) |
| Disponibilità dei filtri | Filtri metallici e a carboni attivi disponibili in negozi specializzati |
| Garanzia | Secondo le condizioni del produttore |
Domande frequenti - DHU665E BOSCH
Domande degli utenti su DHU665E BOSCH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa da cucina in formato PDF gratuitamente! Trova il tuo manuale DHU665E - BOSCH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. DHU665E del marchio BOSCH.
MANUALE UTENTE DHU665E BOSCH
it Istruzioni d'uso e per il montaggio

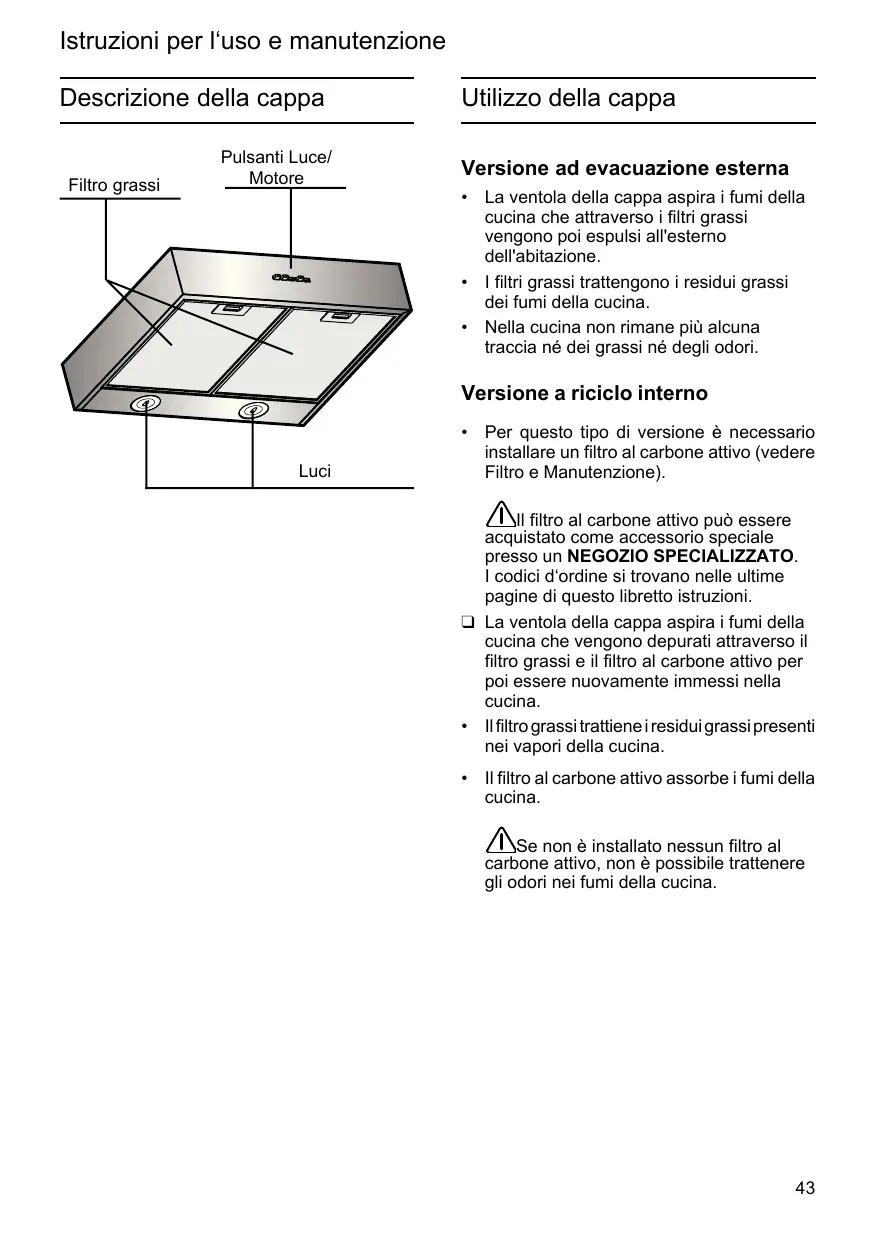

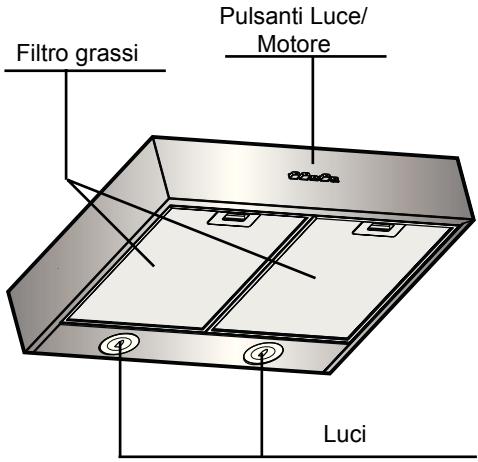

Descrizione della cappa
Utilizzo della cappa
Versione ad evacuatione esterna
- La ventola della cappa aspira i fumi della cucina che attraverso i filtri grassi vengono poi espulsi all'esterno dell'abitazione.
- I filtri grassi trattengono i residui grassi dei fumi della cucina.
- Nella cucina non rimane più alcuna traccia né dei grassi né degli odori.
Versiona riciclo interno
- Per questo tipo di versione è necessario installare unhetto al carbone attivo (vedere Filtro e Manutenzione).
Il filtrato al carbone attivo può essere acquistato come accessorio speciale presso un NGOZIO SPECIALIZZATO. I codici d'ordine si trovano nelle ultime pagne di quello libretto istruzioni.
La ventola della cappa aspira i fumi della cucina che vengono depuratiattraverso il filtrograssi e il filtro al carbone attivo per poi essere nuovamente immessi nella cucina.
Ilfiltrograssi trattiene i residui grassi presenti neivaporidi della cucina.
Il filtro al carbone attivo assorbe i fumi della cucina.
Se non è installato nessun filtro al carbone attivo, non è possible trattenere gli odori nei fumi della cucina.
Attenzione:
Le struczioni per l'Uso si riferiscono a diverse versioni di quello dispositivo. Di seguenza, potete trovare descrizioni delle caratteristiche individuali che non si riferiscono al vostro dispositivo specifico.
- Questa cappa è conforme a tutte le relative norme di sicurezza.
Le riparazioni devono essere eseguite solamente da tecnici qualiati.
Riparazioni erronee possono esporre l'utente a rischi considerevoli.
- Prima di usare l'apparecchio per la prima volta, siete pregati di leggere attendamente queste Istruzioni per l'Uso. Esse contengono informazioni importanti riguardo alla vostra sicurezza personale或者其他 che sull'uso e la manutenzione del dell'apparecchio.
Si prega di conservare le istruzioni di funzionamento e INSTALLazione per un proprietario successivo.
Eliminate i materiali di imballaggio correttamente (vedi istruzioni di Installazione).
Questa cappa è concepita solamente per uso domestico.
Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
L'apparechio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che anni non siano sotto la supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsable per la loro sicurezza.
I bambini devono essere controllati affinché non giochino con l'apparechio.
Maiutilizzarelacappa senza griglia correttamente montata!
La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.
Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.
L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da appearecchi a combustione di gas o di altri combustibili.
E' severamente vietato fare cibi alla fiamma除去 la cappa.
L'impiego di fiamma libera è dannioso ai filtri e cui doar luogo ad incendi, pertanto develi essere evitato in agli caso.
La frittura deve essere fattato controlo onede vegetare che I'olio surriscaldato prenda fuoco.
Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenerisi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
La cappa va frequentlymente pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispetto comunique quando espessamente indicate nelle istruzioni di manutenzione riportate in quello manuale).
L'inossvanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comprata rischi di incendi.
Fornelli a gas ed elettrici
Non usare un piano di cottura a gas con tutti i fornelli accesi ed alla massima potenza per non più di 15 minuti, altrimenti potrebbe esserci il pericolo che le superficie della cappa si surriscaldi causando percchio delle scottature in caso si tocchi la cappa.
Inoltre la cappa potrebbe danneggiarsi.
Nel caso vengano utilizzati più di 3 fornelli a gas si deve usare la cappa alla massima potenza.
- Nota bene: un fornello grande con potenza superiore a 5 KW (como WOK) corrisponde a 2 fornelli standard.
Mai usare i fornelli a gasenza le pentole.Regolare la fiamma in modo che non vada othere il perimetro della pentola.
Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

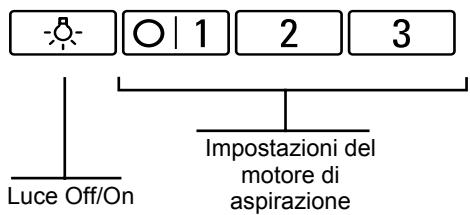

Uso della cappa
Il metodo più efficace di rimozione dei fumi prodotti durante la cottura è:
Accendere motore di aspirazione non appena si inizia la cottura.
Spagnere il motore di aspirazione alcuni minuti dopo la fine della cottura.
Accensione:
- Selezionare l'impostazione desiderata del motore di aspirazione.
Spegnimento:
Ritornare a 0.
Illuminazione:
La luce peut essere accesa in qualsiasi momento,anche se il motore di aspirazione è spento.
Filtri e manutenzione
Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
Filtro grassi:
Il filtro grassi serve per catturare le particelle di grasso presenti nei fumi che si sviluppano durante la cottura.
Ilhetto grassi è in metallo ininfiammabile.
Attenzione:
l'augimento della saturazione da residui grassi del filtrto è proportionale al rischio di infiammabilità dello stesso e può pregiudicare il buon funzionamento della cappa.
Importante:
provedere regolarmente alla pulizia del filtrograssi .
Pulizia del filtro grassi:
Con funzionamento normale (da 1 a 2 ore al giorno), ilhetto grassi in metallo delve essere pulito dopo 8-10 settimane.
Il filtro più essere lavato in lavastoviglie, casa che potrebbe provocare un leggero scolorimento del filtro stesso.
Il filteringve essere posizionato liberamente, e NON incastrato, nella lavastoviglie.
Importante: non lavare i filtri satura assieme alle stoviglie.
In caso di lavaggio a mano, immergere per alcune ore ilhetto in acqua calda e detersivo. Pulire ilhetto con una spazzola, risciacquarla bene e lasciarla sgocciolare.

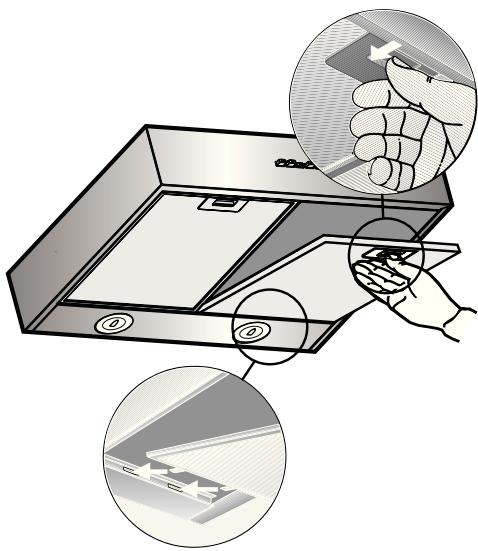

Montaggio e smontaggio dei filtri grassi:
- Premere lo sgancio a molla dei filtri grassi versuso l'interno e abbassare i filtri.
- Pulire i filtri.
- Rimontare i filtri grassi.
Filtro al carbone attivo:
Per la depurazione dei fumi della cucina nella versione a ricicchio interno.
Attenzione:
Poiché il Filtering si satura sempre più di grasso,\ eso peut causare un elevato rischio di\ incendio e una riduzione della capacité\ aspirante della cappa.
Montaggio:

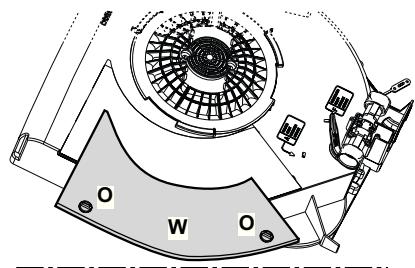

Rimuovere il coperchio W girando di 90^ i pomelli O.
Inserire il materassino di carbone all'interno del vano apposto e fissarlo girando di 90^ il pomello O, richiudere il coperchio.
Smontaggio:
Per lo smontaggio procedere in senso inverno.
La saturazione del carbone attivo si verifica molto un utilizzo più o meno prolongato, a seconda del tipo di cottura e della regolarità nella pulizia del filtro grassi.
In agli caso è necessario sostituire la cartuccia almeno agli 4 mesi.
Ilchio al carbone cui NON essere lavato o rigenerato.
Il filtering al carbone attivo può essere acquistato presso un NEGozio SPECIALIZZATO. (Vedere il paragrafo "Accessori speciali").
Utilizzare solo filtri al carbone attivo originali, per garantire un corretto funzionamento della cappa.
Smaltimento di vecchi filtri al carbone attivo:
I filtri al carbone attivo NON contengono sostanje dannose. Possono dunque essere smaltiti come rifiuti domestici.
Pulizia e cura della cappa
Disinserire l'apparecchio alla corrente elettrica.
Quando si sostituiscono e si puliscono i filtri (vedere il paragrafo "Filtri e loro manutenzione") pulire le parti accessibili per prevenir incendi e per conservare l'apparecchio in ottime condizioni.
Utilizzare acqua calda e detersivo per la pulizia dell'apparecchio. In caso di sporco resistente (presente da lungo tempo) utilizzato un prodotto per la pulizia dei vetri.
Non grattare via lo sporco incrostato, mascioglierlo con un panno bagnato.
Evitare l'uso di prodotti contenti abrasivi e di spugne che possano rovinare la superficie della cappa;
- Avvertenza: évitare l'uso di alcool su superfici in plastica, poiché potrebbero comparire macchie apache.
Attenzione! Areare bene la cucina e non lasciare fiamme libere.
Pulire i comandi della cappa solamente con un panno morbido e bagnato (solutione detergente leggera)
Non usare lucidanti per acciaio inossidabile.
Superfici in acciaio inossidabile:
Utilizzare un detergente leggero non abrasivo per acciaio inossidabile.
Pulire la superficie nella stessa direzione in cui è stata satinata e lucidata.
Non utilizzato nessuno dei materiali seguenti per pulire superfici in acciaio inossidabile: spugne abrasive, agenti per la pulizia contenti sabbia, soda, acido o cloruro!
Superfici in alluminio e in plastica:
Utilizzare un panno per vetri morbido e che non produca filaccce o un panno in micro-fibra.
Nonutilizzare panni secchi.
Utilizzare un detergente leggero per la pulizia dei vetri. Non utilizzato detergenti aggressivi, acidi o corrosivi.
Nonutilizzare detergenti abrasivi.

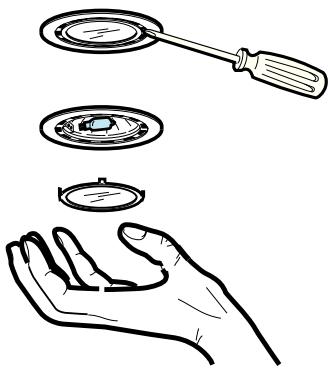

Sostituzione delle lampade
Attenzione! Prima di toccare le lampade sincerarsi che siano frede.
- Staccare l'apparecchio alla rete elettrica.
- Estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.
- Sostituire la lampada danneggiata solo con lampade da 20 W max. (G4).
- Risosizionare la protezione della lampada procedendo in senso inverso allo smontaggio.
- Se l'illuminazione non funziona, prima di chiamare l'assistenza tecnica, controllare che le lampade siano ben inserte.
Difetti di funzionamento
In caso di domande o di difetti di funzionamento, rivolgersi al centro assistenza clienti. (Vedere l'elenco dei centri di assistenza) Al momento della chiamata indicare:
N°-E FD
Riportare i numero nei succitati campi. Tali numero sono indicati sulla targhetto che si trova all'interno dell'apparecchio ed è visible dopo aver estratto il blocca-filtro.
Avvertenze
Le vecchie apparecchiature domestiche non sono rottami alla valore.
Le materie prime di valore possono essere recuperate riciclando le vecchie apparecchiature.
Prima di smaltire la propria vecchia apparecchiatura, renderla inutilizzabile.
Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.
Il symbolo sul prodotto o sulla
documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.
Avete ricevuto la vostra nuova apparechiatura in un cartone protettivo.
Tutti i materiali di imballaggio sono ecologici e riciclabili.
Si prega di contribuire alla preservazione di un ambiente sano smaltendo i materiali di imballaggio in modo ecologico.
Si prega di chiedere informazioni sulle modalità correnti di smaltimento al proprio rivenditore o presso le autorità locali.
La cappa può essere fornita per il funzionamento ad evacuatione esterna oanche per il funzionamento a riciclo interno.
Montare la cappa sempre centralmente rispetto al piano di cottura.
La distanza minima fra la superficie di supporto dei recipienti sul disposativo di cottura e la parte più Bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.
Se le istruzioni di installmente del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

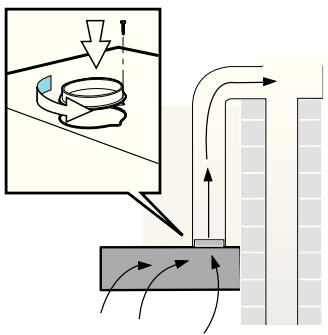

Versione ad evacuatione esterna
I fumi della cucina vengono espulsi attevaser un condotto di scarico versusl'alto o direttamente versusl'esternoattraverso la parete.
Per operare in versione ad evacuatione esterna, dovrebbe essere montato una valvola di non ritorno all'interno della scatole di ventilazione a muro.
Se nessuna valvola di non ritorno è inclusa nella cappa, è possibile ottenerla da un rivenditore specializzato.
Installare la valvola di non ritorno:
Installare la valvola di non ritorno all'interno del tubo dell'aria.
Verificare che la valvola dio non ritorno si possa apririberamente.
Se sidecide di convogliare i fumi direttamente verso l'esterno, si dovrebbe installare una scatola telescopica a muro nella parete esterna.
Per un ottima efficenza della cappa aspirante:
Tubo di scarico dell'aria corto e liscio.
Meno curve possibili nel tubo.
Diametro del tubo più large possibile e nessuna curva nello stesso.
Se si utilizza tubi di scarico dell'aria lunghi e ruvidi, tubi con molte piegature e tubi con diametro più piccolo, la percentuale di aspirazione di aria non sare più a un livello ottimale e ci sare un aumento di rumorosità.
Tubi a sezione rotonda:
Consiglio un diametro interno di 125mm
I tubi di scarico piatti (ad es.: realtà rettangolare) devono avera una realtà interna non inferiore a quella dei tubi rotondi.
Non dovrebbero esserci curve a gomito.
125mm corresponds a circa 113~cm^2
Se i tubi hanno diametri diversi: utilizzato un nastro adesivo idoneo per sigillare i punti di connessione.
Per la versione ad evacuatione esterna, assicurarsi che ci sua un adeguato ricambio d'aria nella cucina.
Collegare un tubo di aria di scarico di 0 125mm:
Montare il tubo direttamente sulla bocca di uscita dell'aria sulla cappa.
Versiona riciclo interno
- Conchio al carbone attivo se la versione evacuazione esterna non è possibile.
Il kit completo di installatione più essere ottentuto da punti di vendita specializzati.
Si possono trovare i corrispondenti codici d'ordine degli accessori alla fine di questo manuale.
Collegamento elettrico
La tensione di rete deve corrispondere alla tensione riportata sull'etichetta
caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile applicare un interrottore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installatione.
Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.
Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare.
Installazione
Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

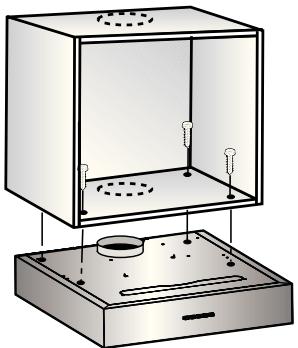

Installazione sotto un pensile
Con 4 viti.
- Le dimensioni dei fori per il montaggio possono essere trovate nella base del pensile appeso o posizionando una dima di foratura sulla base.
- Segnare i fori per il montaggio e praticare fori guida con un punteruolo. In versione ad evacuatione esterna (verso l'alto) eseguire il foro per il passaggio del tubo di scarico.
In versione a ricicolo interno aplicare il tappo fornito a corredo a chiusura del foro di scarico (tappo con aggancio a baionetta).
Eseguireanche(se necessario)ilforipril passaggio del cavo elettrico
3. Rimuovere il filtro grassi (vedi Istruzioni per l'uso).
4. Fissare la cappa aspirante alla base del pensile.
Operazioni finali di installmente
Selezionare la versione di funzionamento:
- Versione evacuazione esterna: Posizione A
- Versiona riciclo interno: Posizione F
Rimontare ilchio grassi.
Collegare la cappa alla rete elettrica.
Versiona riciclo interno Kit di installmente
