BEDIENUNGSANLEITUNG DHU665E BOSCH

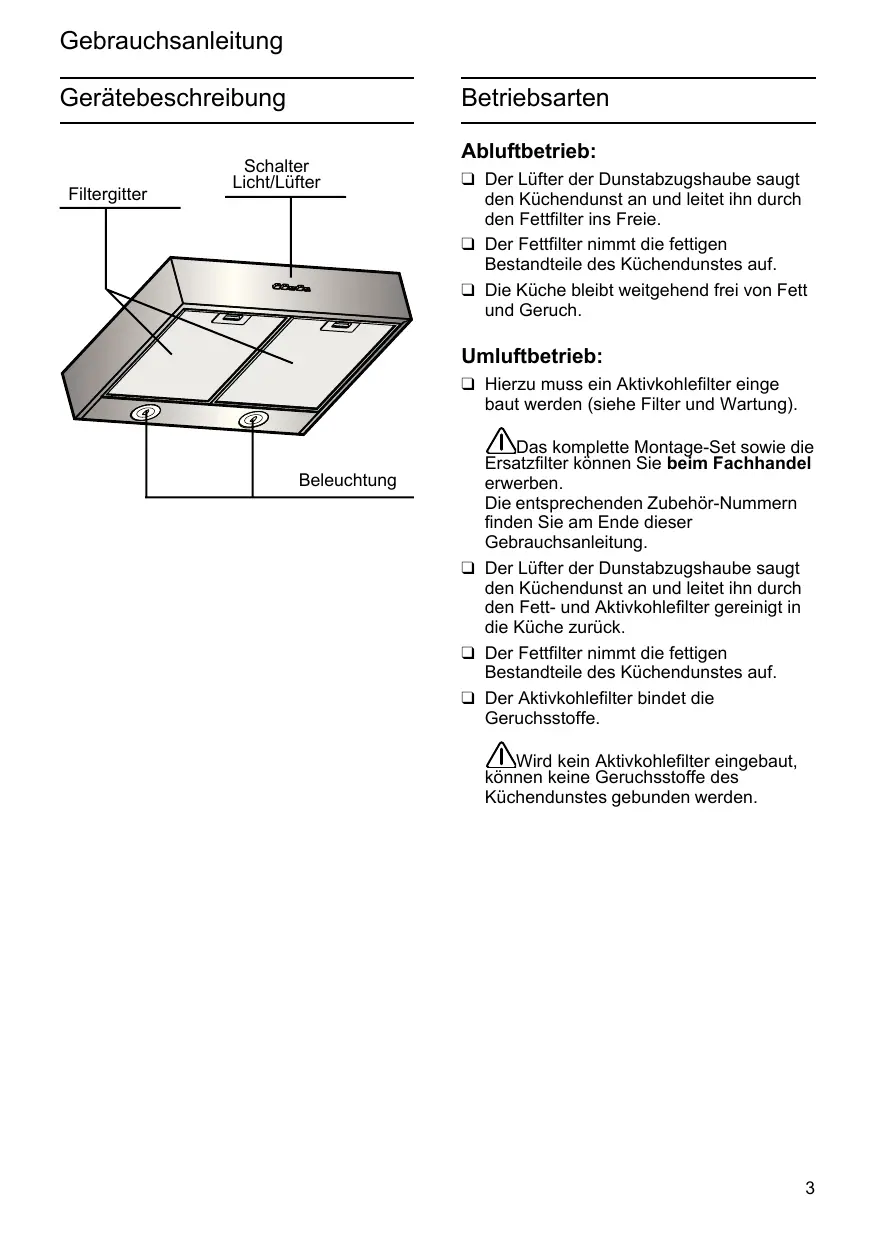

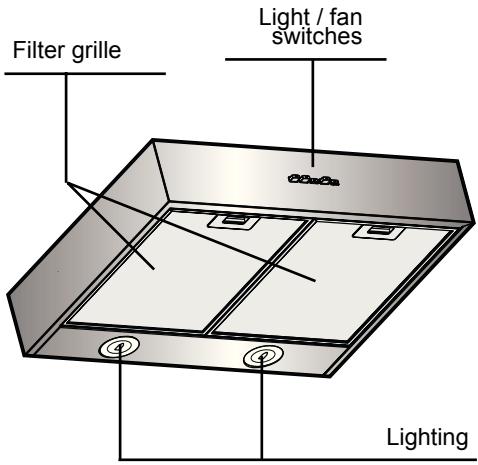

Gebrauchsanleitung Gerätebeschreibung

Schalter Licht/Lüfter

Abluftbetrieb: ❑ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fettfilter ins Freie. ❑ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf. ❑ Die Küche bleibt weitgehend frei von Fett und Geruch.

Umluftbetrieb: ❑ Hierzu muss ein Aktivkohlefilter einge baut werden (siehe Filter und Wartung).

Das komplette Montage-Set sowie die Ersatzfilter können Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung. ❑ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Küche zurück. ❑ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf. ❑ Der Aktivkohlefilter bindet die Geruchsstoffe. Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Küchendunstes gebunden werden.

Vor dem ersten Benutzen Wichtige Hinweise: ❑ Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. ❑ Diese Dunstabzugshaube entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. ❑ Bevor Sie das neue Gerät benutzen, lesen Sie bitte sorgfältig die Gebrauchsanleitung. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes. ❑ Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf. Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung). Diese Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt. Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters der Wohnung vom Stromnetz getrennt werden. Kinder nicht mit dem Gerät spielen lassen. Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben, – wenn sie körperlich oder geistig dazu nicht in der Lage sind, – oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedienen. Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen! Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird. 4

Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird. Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10-5 bar) sein. Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden. Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen. Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daher ist dies in jedem Fall zu vermeiden. Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt. In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten. Die Haube muss regelmäßig innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses Handbuchs zu beachten). Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr.

Gas-Kochmulden / Gas-Herde Betreiben Sie nicht alle GasKochstellen gleichzeitig über längere Zeit (max. 15 Minuten) bei höchster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr GasKochstellen die Haube in der Maximalstufe betrieben werden. ❑ Beachten Sie, dass ein Großbrenner mit mehr als 5 kW (Wok) der Leistung von 2 Gasbrennern entspricht. ❑ Betreiben Sie eine Gaskochstelle nie ohne aufgesetztes Kochgeschirr. Regeln Sie die Flamme so, dass sie nicht über das Kochgeschirr hinausragt. Betreiben Sie die Dunstabzugshaube nur mit eingesetzten Lampen, um das Risiko eines Stromschlags zu vermeiden. Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden.

Bedienen der Dunstabzugshaube Der Küchendunst wird am wirkungsvollsten beseitigt durch: ❑ Einschalten der Dunstabzugshaube bei Kochbeginn. ❑ Ausschalten der Dunstabzugshaube erst einige Minuten nach Kochende.

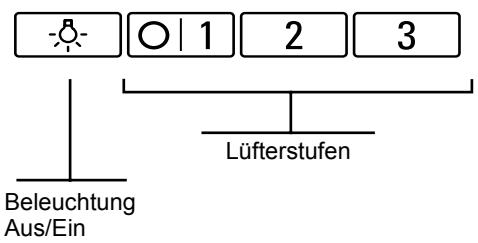

Lüfterstufen Beleuchtung Aus/Ein

Einschalten: ❑ Schieben Sie den Schalter auf die gewünschte Lüfterstufe. Ausschalten: ❑ Schieben Sie den Schalter auf 0 zurück. Beleuchtung: ❑ Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.

Filter und Wartung Hinweis ! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Fettfilter: Zur Aufnahme der fettigen Bestandteile des Küchendunstes sind Metall-Fettfilter eingesetzt. Die Filtermatten bestehen aus unbrennbarem Metall. Achtung: Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden. Wichtig: Durch rechtzeitiges Reinigen der MetallFettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann. Reinigen der Metall-Fettfilter: ❑ Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter nach 8 bis 10 Wochen gereinigt werden. ❑ Das Reinigen kann in der Geschirrspülmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich. ❑ Der Filter muss locker in der Geschirrspülmaschine liegen. Er darf nicht eingeklemmt sein. Wichtig: Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen. ❑ Beim Reinigen von Hand, die Fettfilter in heißer Spüllauge einweichen. Danach abbürsten, gut ausspülen und abtropfen lassen.

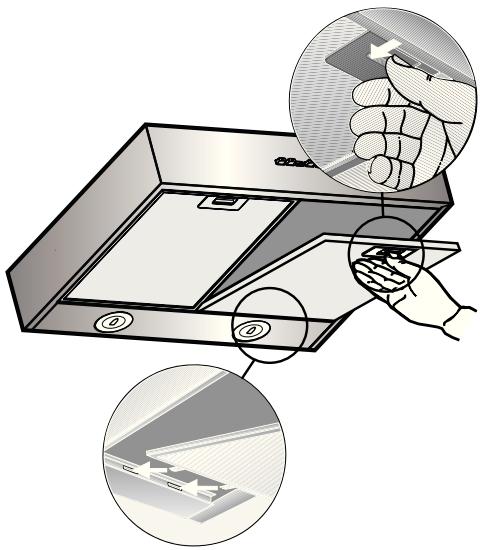

Filter und Wartung Aus- und Einbauen der Metall-Fettfilter: 1. Drücken Sie die Raste an den Fettfiltern in Pfeilrichtung ein und klappen Sie die Fettfilter ab.

2. Reinigen Sie die Fettfilter. 3. Setzen Sie die gereinigten Fettfilter wieder ein.

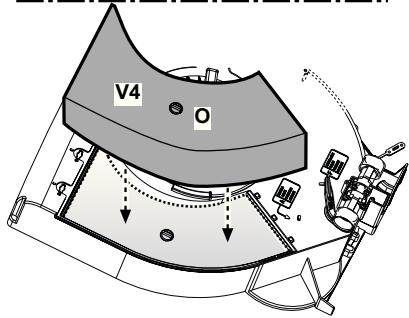

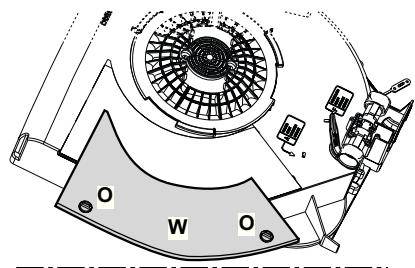

Aktivkohlefilter: Zum Binden der Geruchsstoffe beim Umluftbetrieb. Achtung: Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden. Einbauen: Durch Drehen der Knäufe O um 90° die Abdeckung W entfernen. In das dafür vorgesehene Fach den Kohlefilter einsetzen und ihn durch Drehen der Knäufe O um 90° befestigen, dann die Abdeckung wieder schließen.

Ersetzen Sie den Filter alle vier Monate. Ausbauen: Der Ausbau erfolgt in umgekehrter Reihenfolge. Wechsel der Aktivkohlefilter: ❑ Je nach der Benetzungsdauer des Herdes und der Häfigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf jeden Fall muß der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden.Er kann NICHT gereinigt oder erneut aktiviert werden. ❑ Die Aktivkohlefilter sind im Fachhandel erhältlich (siehe Sonderzubehör). ❑ Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet. Entsorgung der alten Aktivkohlefilter: ❑ Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmüll entsorgt werden. 7

Reinigen und Pflegen

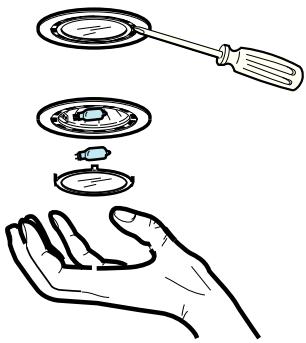

Auswechseln der Lampen

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen. ❑ Beim Reinigen der Fettfilter die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten. ❑ Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fensterputzmittel verwenden. ❑ Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf. ❑ Keine scheuernden Mittel oder kratzende Schwämme verwenden. ❑ Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es könnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind. 1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos. 2. Lampenabdeckung mit einem Schraubenzieher entnehmen und entfernen.

Den Schiebeschalter nur mit einem weichen, feuchten Tuch reinigen (milde Spüllauge). Keinen Edelstahlreiniger für den Schiebeschalter verwenden. Edelstahloberflächen: ❑ Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger. ❑ Reinigen Sie nur in Schliffrichtung. Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen! Aluminium-, Lack- und Kunststoffoberflächen: ❑ Verwenden Sie ein weiches, fusselfreies Fenster- oder Microfasertuch. ❑ Keine trockenen Tücher verwenden. ❑ Verwenden Sie ein mildes Fensterreinigungsmittel. ❑ Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden. ❑ Keine Scheuermittel verwenden. 8

3. Tauschen Sie die Lampe aus (handelsübliche Halogenlampen max. 20 Watt, Sockel G4). 4. Lampenabdeckung wieder montieren. 5. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Störungen Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis). Bei Anruf bitte angeben: E-Nr. FD Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden.

Montageanleitung: Wichtige Hinweise Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar. In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Markierung versehen. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen. Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgendes Symbol

Die Dunstabzugshaube ist für Abluft und Umluftbetrieb verwendbar. Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen. Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten. Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten. Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung. 9

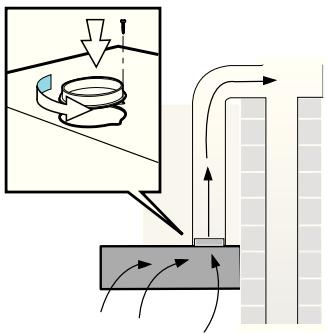

Vor der Montage Abluftbetrieb

Umlenkungen haben. Ø 125 mm ca. 113 cm2 ❑ Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen. ❑ Bei Abluftbetrieb für ausreichend Zuluft sorgen. Anschluss Abluftrohr Ø 125 mm: ❑ Abluftrohr direkt am Luftstutzen befestigen.

Umluftbetrieb Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet. Bei Abluftbetrieb sollte in der Mauerkasten eine Rückstauklappe eingebaut werden. Ist dem Gerät keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden. Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden. Optimale Leistung der Dunstabzugshaube: ❑ Kurzes, glattes Abluftrohr. ❑ Möglichst wenig Rohrbögen. ❑ Möglichst große Rohrdurchmesser und große Rohrbögen. ❑ Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung. ❑ Rundrohre: Wir empfehlen Innendurchmesser 125 mm. ❑ Flachkanäle müssen einen gleichwertigen Innenquerschnitt wie Rundrohre haben. Sie sollten keine scharfen 10

❑ Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist. Das komplette Montage-Set können Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung.

Elektrischer Anschluss Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert. Hinweis: Bevor man den Stromkreis der Dunstabzugshaube an die Netzversorgung verbindet und den richtigen Betrieb zu ueberpruefen, bitte immer kontrollieren dass die Netzversorgung immer richtig montiert worden wird. Hinweis! Zur Vermeidung von Gefahren darf die Auswechselung des Stromkabels nur vom autorisierten Kundendienst vorgenommen werden. Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen. ❑ Die Schutzkontaktsteckdose sollte über einen eigenen Stromkreis angeschlossen sein. ❑ Ist die Schutzkontaktsteckdose nach der Montage der Dunstabzugshaube nicht mehr zugänglich, muss eine Trennvorrichtung wie beim Festanschluss vorhanden sein.

Bei erforderlichem Festanschluss: Die Dunstabzugshaube darf in jedem Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden. Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter und Schütze. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden. Elektrische Daten: Sie sind auf dem Typenschild nach Abnahme der Filterrahmen – im Innenraum des Gerätes – zu finden. Bei Reparaturen die Dunstabzugshaube generell stromlos machen. Länge der Anschlussleitung: 1,30 m. Diese Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.Einbauen

Fertigmontage Einstellen der Betriebsart:

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

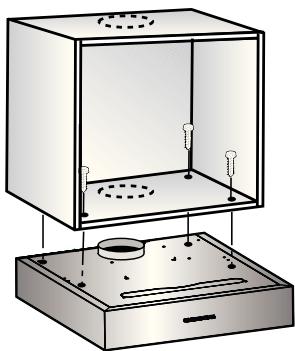

A F Befestigung am Oberschrank Mit 4 Schrauben.

❑ Abluftbetrieb: Stellung A A F

❑ Umluftbetrieb: Stellung F

1. Maße für die Befestigungslöcher aus den Bildern entnehmen oder Schablone an den Boden des Oberschrankes anlegen. 2. Befestigungslöcher anreißen und mit Stichel vorstechen. Bei Abluftbetrieb nach oben, die Abluftöffnung anreißen und aussägen. In der Umluftbetrieb-Version ist der mitgelieferte Abluftstutzen (Twist-Lock) an die Abzugsöffnung anzuschliessen.

❑ Lage der Anschlussleitung berücksichtigen, ggf. den Schrank aussägen. 3. Filtergitter abnehmen (siehe Gebrauchsanleitung). 4. Dunstabzugshaube an den Schrankboden festschrauben.

❑ Setzen Sie die Filtergitter wieder ein. ❑ Elektrische Verbindung herstellen.

❑ Kiertoilmaversio: Sijainti F

Filtrerende funktion

❑ Sugende funktion: Position A A F

❑ Filtrerende funktion: Position F

❑ Genmontér fedtfilteret. ❑ Tilslut emhætten strømforsyningen.
