Produkttype	Avretterhøvel
Merke	DEWALT
Modell	D27300
Spenning	230-240 V (enfaset) / 400 V (trefaset for D27300T)
Opptatt effekt	2100 W (D27300) / 3000 W (D27300T)
Nyttig effekt	1650 W (D27300) / 2280 W (D27300T)
Tomgangshastighet	6200 min⁻¹
Matehastighet	5 m/min
Maks. skjærehøyde	160 mm
Maks. skjærebredde	260 mm
Maks. kappedybde (høvling)	2,5 mm
Maks. kappedybde (tykkelse)	3 mm
Bladstørrelse	20 mm
Vekt	54 kg
Lydtrykknivå	99 dB(A)
Lydeffektnivå	108 dB(A)
Anbefalte sikringer	16 A (230 V-maskiner)
Pakkeinnhold	Montert høvel, beskyttelsesinnretning, sponoppsamler, føring, skyvestokk, unbrakonøkler (2,5/4/5/6 mm), fastnøkkel 13/10 mm, justeringsmåler, hevehåndtak, låsehåndtak, føtter, hjul, bruksanvisning, eksplodert tegning
Garanti	1 år (produksjonsfeil), 30 dagers tilfredshetsgaranti, 1 år gratis vedlikehold
Sikkerhet	Nødstopp (leddet plate), overbelastningsbeskyttelse, låsbar mulig, kretsbryter
Vedlikehold	Bladskifte (alltid parvis), sliping til 42° (maks 3 mm materiale), regelmessig rengjøring av bord og ventilasjonsspalter, smøring ikke nødvendig
Tilgjengelige reservedeler	Reserveblad DE7330

Ofte stilte spørsmål - D27300 DEWALT

Hvordan montere føttene og hjulene på høvelmaskinen D27300?

For å montere føttene, sett en fot i hvert bakre hakk på huset og fest med en tannskive og en mutter. For hjulene, monter først hjulbrakettene på akslene, fest deretter hver enhet på de øverste stolpene med en bolt, en Belleville-skive og en mutter. Se figur D1-E3 i bruksanvisningen for detaljer.

Hvordan justere føringen til 90 grader?

Løsne vinkelens låsehåndtak, plasser en vinkel mot føringen og bordet, og lås deretter håndtaket. Hvis nødvendig, løsne mutteren på låseskruen og drei skruen til en rett vinkel oppnås. Se figur I1 i bruksanvisningen.

Hvordan stille inn skjæredybden i høvlingsmodus?

Løsne låseringen (46), trykk på dybdejusteringsknappen (10) og drei med klokken for å redusere dybden, mot klokken for å øke den. Bruk graderskalaen (47) til å lese dybden. Se figur K i bruksanvisningen.

Hvordan skifte bladene på høvelmaskinen?

Koble fra maskinen og bruk hansker. Fjern føringen og beskyttelsesinnretningen. Drei verktøyholderen (57) for å få tilgang til bladene. Løsne boltene (58) med nøkkelen, og fjern bladholderens enhet. For å montere nye blad, fest bladet (60) på holderen (61) ved å justere bolthodene i sporene, sett tilbake i verktøyholderen og juster med måleren (64) før du strammer boltene (moment 6-8 Nm). Figurer R1-R3.

Hvordan bruke maskinen i tykkelsesmodus (avretting)?

Monter sponoppsamleren på toppen av bordet (tykkelsesmodus). Still inn skjæredybden ved hjelp av hevehåndtaket (2) og skalaen (5). Slå på maskinen og skyv arbeidsstykket langsomt (med minst en flat side) i fiberretningen. Følg anbefalte dybder i henhold til bredde og tretype (tabell i bruksanvisningen).

Hva gjør jeg hvis motoren stopper under bruk?

Motoren har overbelastningsbeskyttelse. Hvis strømmen brytes, la motoren avkjøles i 2 minutter, og trykk deretter på den grønne startknappen (53). Hvis problemet vedvarer, kontroller at maskinen ikke er overbelastet og at ventilasjonsspaltene er frie.

Hvordan installere sponoppsamleren?

For høvlingsmodus, plasser oppsamleren under bordet ved å skyve de skarpe sidene inn i sporene, og fest med låseskruene. For tykkelsesmodus, plasser oppsamleren på toppen av bordet, med åpningen opp, og fest på samme måte. Se figur H1 og H2 i bruksanvisningen.

Hvordan transportere høvelmaskinen D27300?

Maskinen er utstyrt med hjul (30) for enkel transport. Sørg for at hjulene er ordentlig montert og at maskinen er stabil. Bruk hevehåndtaket eller rammen for å flytte maskinen. Se figur Q i bruksanvisningen.

Hvilket regelmessig vedlikehold er nødvendig?

Hold bordene rene og avfettet, påfør voks regelmessig. Rengjør ventilasjonsspaltene med en myk klut. Sjekk og rengjør fremmatings- og tilbaketrekningsakslene daglig. Skift bladene parvis når de er slitt. Ingen ekstra smøring er nødvendig.

Hvilke tilbehør er tilgjengelig for D27300?

Reserveblad (DE7330) er inkludert. Din forhandler kan tilby annet passende tilbehør. Bruk alltid tilbehør anbefalt av DEWALT for å sikre sikkerhet og ytelse.

BRUKSANVISNING D27300 DEWALT

* ved operatørens øre

5 Personlig beskyttelse

1 Delvist samlet tykkelseshøvl
1 Beskyttelsesskinne
1 Spånsamler
1 Kasse med:

Beskrivelse (fig. A1 & A2)

Vi anbefaler, at alle tilbehørsdelene pakkes ud og sorteres.

14 Hjulbeslag
15 Hjulaksel
16 M8 karosseribolt
17 M8 sekskantet hovedbolt
18 M8 møtrik

Kontakt din forhandler for at få yderligere information om det passende tilbehor.

Du har valgt et DEWALT verktøy. Årelang erfaring, konstant produktutvikling og fornyelse gjør DEWALT til en av de mest pålitelige partnere for profesjonelle brukere.

Tekniske data

		D27300	D27300T
Spenning	V	230 – 240	400
Motoreffekt	W	2.100	3.000
Effektforbruk	W	1.650	2.280
Turtall, ubelastet	min^-1	6.200	6.200
Matehastighet	m/min	5	5
Kuttehøyde (maks.)	mm	160	160
Maks. kuttebredde (maks.)	mm	260	260
Maks. kuttedybde
Høvlingsmodus	mm	2,5	2,5
Tykkelseshøvlingsmodus	mm	3	3
Bladstørrelse	mm	20	20
Vekt	kg	54	54

Sikringer:
230 V verktøy	16 Ampere, nettspenning
400 V verktøy	16 Ampere, pr. fase

Følgende symboler brukes i denne instruksjonsboken:

Betegner risiko for personskade, livsfare eller ødeleggelse av verktøyet dersom instruksene i denne instruksjonsboken ikke følges.

Betegner risiko for elektrisk støt.

Skarpe kanter.

CE-Sikkerhetserklæring

D27300/D27300T

DEWALT erklærer at disse elektroverktøyer er konstruert i henhold til: 98/37EEC, 89/336/EEC, 73/23/EEC, EN 55014-2, EN 55014, EN 61000-3-2, EN 61000-3-3 & EN 61029.

∅nsker du flere opplysninger, vennligst kontakt DEWALT på adressen nedenfor eller se veiledningens bakside.

		D27300	D27300T
L_pA (lydnivå)	dB(A)*	99	99
L_WA (akustisk effekt)	dB(A)	108	108

* ved brukerens øre

Ved bruk av fastmontert elektroverktøy må du alltid følge de gjeldende sikkerhetsreglene i landet, for å redusere faren for brann, elektrisk støt og personskade.

Ta deg tid til å lese nøye gjennom bruksanvisningen før du begynner å bruke verktøyet.

Ta vare på bruksanvisningen for senere bruk.

Generelt

En uryddig arbeidsplass innbyr til ulykker.

2 Tenk på arbeidsmiljøets innvirkning

Utsett ikke verktøyet for regn. Bruk ikke verktøyet i våte eller fuktige omgivelser. Sørg for god belysning på arbeidsområdet (250 - 300 lux). Bruk ikke verktøyet der hvor det er fare for å forårsake brann eller eksplosjon, for eksempel i nærheten av brannfarlige væsker eller gasser.

3 Hold barn unna!

Ikke la barn, besøkende eller dyr komme i nærheten av arbeidsområdet eller berøre verktøyet eller strømkabelen.

4 Kle deg riktig

Ikke bruk løstsittende klær eller smykker. De kan sette seg fast i de bevegelige delene. Bruk hårnett hvis du har langt hår. Ved arbeid utendørs bør du bruke egnede hansker og fottøy som ikke glir.

5 Personlig vern

Bruk alltid vernebriller. Bruk en ansikts- eller støvmaske når arbeidet kan forårsake støv eller flygende partikler. Hvis slike partikler kan bli svært varme, bør du også bruke et varmehindrende forkle. Bruk alltid hørselsvern. Bruk alltid vernehjelm.

6 Vern mot elektrisk støt

Unngå kroppskontakt med jordede overflater (f. eks. rør, radiatorer, komfyrer og kjøleskap). Når verktøyet brukes under ekstreme forhold (for eksempel ved høy fuktighet eller forekomst av metallstøv), kan du øke sikkerheten ved å montere en isolerende transformator eller en (FI) jordfeilbryter.

Pass på at du alltid har sikkert fotfeste og god balanse.

8 Vær oppmerksom

9 Sikre arbeidsstykket

Bruk tvinger eller skrustikker til å feste arbeidsstykket med. Dette er sikrere enn å bruke hånden, og du får begge hendene fri til å styre verktøyet.

10 Kople til utstyr for støvavsuging

Hvis det følger med utstyr for tilkopling av støvavsug og støvoppsamling, må du sørge for at dette koples til og brukes riktig.

11 Fjern nøkler

Kontroller alltid at nøkler og justeringsverktøy er fjernet, før du starter verktøyet.

12 Skjøteledninger

Før bruk må du kontrollere skjøteledningen og bytte den ut hvis den er skadet. Når du bruker verktøyet utendørs, må du bare bruke skjøteledninger som er beregnet for utendørs bruk og er merket for dette.

13 Bruk riktig verktøy.

Riktig bruk er beskrevet i instruksjonshåndboken. Ikke bruk underdimensjonert verktøy eller tilbehør til å gjøre jobber som egentlig krever kraftig verktøy. Verktøyet vil gjøre en bedre og sikrere jobb om det brukes med den hastigheten det er beregnet for. Overbelast ikke verktøyet.

Advarsel! Bruk bare tilbehør og utstyr som anbefales i bruksanvisningen og i katalogene. Bruk av annet verktøy eller tilbehør kan medføre risiko for personskade.

14 Sjekk verktøyet for skader

Kontroller verktøyet og strømledningen grundig for skade før bruk. Kontroller at de bevegelige delene ikke har satt seg fast, eller er feilmontert.

Kontroller også at de øvrige delene, brytere og verneutstyr ikke er skadet, og at det ikke foreligger noen andre feil som kan påvirke verktøyets funksjon. Kontroller at verktøyet fungerer som det skal og utfører beregnet funksjon. Bruk aldri verktøyet hvis noen av delene er skadet. Ikke bruk verktøyet hvis det ikke er mulig å slå det på og av med strømbryteren. Hvis feil oppstår, skal delene repareres eller byttes ut av et autorisert DeWALT serviceverksted. Prøv aldri å reparere selv.

15 Trekk ut støpselet for verktøyet

Slå av verktøyet og vent til det står helt stille, før du forlater det. Trekk ut støpslet når verktøyet ikke er i bruk, før du skifter deler på verktøyet, tilbehør eller tilkoblinger, og før du utfører service.

16 Unngå at verktøyet blir startet utilsiktet

Pass på at verktøyet er slått av før du setter i støpslet.

Når verktøyet ikke er i bruk, må det oppbevares på et tørt og sikret sted, innlåst og utilgjengelig for barn.

19 Vær nøye med vedlikeholdet

Hold verktøyet rent og i god stand for bedre og sikrere ytelse. Følg instruksjonene for vedlikehold og skifte av tilbehør. Hold alle håndtak og brytere tørre, rene og fri for olje og fett.

20 Reparasjoner

Dette verktøyet oppfyller gjeldende sikkerhetskrav. Reparasjon av verktøyet må utføres av en autorisert D≡WALT-reparator. Reparasjoner må bare utføres av kvalifiserte personer som benytter originale reservedeler, ellers kan bruk av utstyret medføre betydelig fare.

Ekstra sikkerhetsbestemmelser for tykkelseshøvelmaskiner

• Bruk vernebriller under drift.
• Ikke bruk maskinen uten at alle vern er på plass og i perfekt stand.
• Ikke bruk maskinen uten at skjermen er satt i riktig posisjon. Pass på at nedre kant av skjermen kommer inntil øvre bordflate.

- Advarsel! Innmatings- og utmatingsbordet ble justert nøyaktig ved fabrikken. Du må aldri endre innstillingene til bordene selv.

- Bruk kun de knivbladene som produsenten anbefaler.

- Bruk alltid skarpe blader av riktig type som er beregnet på arbeidsemnet.

- Ikke bruk maskinen til bearbeiding av annet materiale enn mykt eller hardt tre.

- Ikke kutt utsparinger, tapper eller profiler.

- Ikke behandle kun deler av arbeidsflaten. Hele lengden må bearbeides samtidig.

- Ikke bearbeid feil bøyd tre med utilstrekkelig kontakt med innmatingsbordet.

- Før bruk må du kontrollere at tilbakeslags- og matespindlene fungerer som de skal.

- Fjern alle spikre og metallgjenstander fra arbeidsemnet før du begynner å arbeide.

- I høvlingsmodus må du passe på at øvre bladvern er justert for optimal skjerming.

- Pass på at hevehendelen er utenfor mateområdet.

- Ved arbeid med lange arbeidsemner må en bruke et egnet rullebord som er justert etter bordhøydene, på begge sider av maskinen.

• Pass på at hendene ikke kommer i nærheten av bladene.

- I tykkelseshøvlingsmodus må du aldri høvle materiale som er kortere enn 305 mm.

- I høvlingsmodus må du alltid benytte skyvestang.

Følgende farer er forbundet med bruken av disse maskinene: Selv om du følger de relevante sikkerhetsforskrifter og bruker sikkerhetsanordningene, er det visse farer som ikke kan unngås. Disse er:

• Fare for ulykker forårsaket av de ikke tildekte delene av det roterende bladet.
• Fare for skader ved skifting av blad.
• Fare for klemming av fingre när dekslene åpnes.
• Helseskader som følge av innånding av støv som oppstår ved høvling av tre, særlig eik, bøk og MDF.

Etiketter på utstyret

Følgende symboler befinner seg på verktøyet:

Les bruksanvisningen før bruk

Når maskinen brukes i tykkelseshøvlingsmodus, må en være oppmerksom på materetningen. Ikke bruk maskinen uten sponoppsamler.

Når maskinen brukes i høvlingsmodus, må en være oppmerksom på materetningen. Ikke bruk maskinen uten sponoppsamler.

Pass på at knivbladene er riktig justert. Pass på at ikke bladene stikker mer enn 1,1 mm frem fra knivhodet.

Kontroll av pakkens innhold

Pakken inneholder:

1 Delvis montert høvelm
1 Vern
1 Sponoppsamler
1 Boks som inneholder:

1 Skjerm
1 Påskyver
1 Pose som inneholder:

1 Umbrakonøkkel 2,5 mm
1 Umbrakonøkkel 4 mm
1 Umbrakonøkkel 5 mm
1 Umbrakonøkkel 6 mm
1 Skiftenøkkel, 13/10 mm
1 Justeringsmåler
1 Hevehendel
2 Klemmehendler
4 Gummiføtter
1 M8 styreskrue
4 M8 mutre
4 D8 tannskiver
1 D8 flate skiver

1 Boks som inneholder:

4 Ben
2 Hjul
2 Hjulbraketter

1 Pose som inneholder:

2 Hjulaksler
4 M8 styreskruer
2 M8 sekskantskruer
4 M8 mutre
4 Vingemutre
4 D8 flate skiver
6 D8 koniske skiver

1 Instruksjonsbok
1 Splitt-tegning

• Kontroller om verktøyet, deler eller tilbehør er blitt skadet under transporten.
• Ta deg tid til å lese nøye igjennom instruksjonsboken slik at du forstår innholdet før verktøyet tas i bruk.

Beskrivelse (fig. A1 & A2)

Din D27300/D27300T høvelmaskin er utformet for profesjonell høvling av tre.

Fig. A1

1 Strømbryter
2 Hevehendel
3 Nedre bord
4 Sponoppsamler
5 Skala for nedre bord
6 Påskyver
7 Skjermklemmehendel
8 Skjerm

Fig. A2

9 ∅vre bord
10 Justeringshjul for høvlingsdybde
11 Skala for øvre bord
12 Vernklemmehendel
13 Vern

Elektrisk sikkerhet

Den elektriske motoren er kun konstruert for én spenning. Kontroller alltid at nettspenningen er i overensstemmelse med spenningen på typeskiltet.

Bruk av skjøteledning

Hvis det er nødvendig å bruke skjøteledning, må man bruke en godkjent skjøteledning som er egnet til denne maskinens kraftbehov (se tekniske data). Hvis du bruker en kabeltrommel, bør du alltid vikle kabelen helt av først.

Tre-fase maskiner skal tilsluttes direkte til nettet av en kvalifisert elektriker.

Spenningsfall

Innkoplingsstrømstøtene forårsaker korte spenningsfall. Ved ugunstig kraftforsyning, kan dette innvirke på annet utsyr.

Hvis kraftforsyningens vekselstrømsmotstandssystem er lavere enn 0,25 Ω, er det lite sannsynlig at det vil forekomme forstyrrelser.

Montering

Ta alltid støpselet ut av stikkontakten før montering av verktøyet.

Pakke ut maskinen og delene (fig. B1)

• Fjern det løse emballasjematerialet fra esken.
• Løft maskinen ut av esken.
  • Ta ut esken med deler fra maskinen.
• Fjern alt gjenværende emballasjemateriale fra maskinen.

Oversikt over delene (fig. B2)

Montere føttene (fig. C1 & C2)

Når føttene er satt på, kan maskinen plasseres på en arbeidsbenk.

Maskinen må festes til benken for sikker drift.

Nødvendige deler: 4 mutre (18), 4 tannskiver (20) (fig. C1).

- Legg maskinen på siden med tykkelsesutmatingsrammen (24) på gulvet (fig. C2).

Pass på at justeringsbryteren for høvlingsdybde (10) ikke dunker i gulvet.

• Sett en fot (25) i hver av de ytre sporene (26) nederst på maskinhuset.
• Sett en tannskive (20) og en mutter (18) på den siden av føttene som har gjenger.
• Stram mutrene.
• Sett maskinen rett.
• Fest maskinen til arbeidsbenken.

Feste bena (fig. D1 - D3)

Når bena er montert, kan maskinen plasseres frittstående.

Nødvendige deler: 4 styreskruer (16), 4 vingemutre (19), 4 flate skiver (21) (fig D1).

- Legg maskinen på siden med tykkelsesutmatingsrammen (24) på gulvet (fig. D2).

Pass på at justeringsbryteren for høvlingsdybde (10) ikke dunker i gulvet.

• Sett en fot (27) i hver av de ytre sporene (28) nederst på maskinhuset.
• Før en styreskrue (16) gjennom hullene i bena og maskinhuset.
• Sett en flat skive (21) og en vingemutter (19) på skruene.
• Stram vingemutrene.
• Legg maskinen på siden med utmatingsbordet (29) på gulvet (fig. D3).
  • Gjenta dette for de andre bena.
• Monter hjulene som forklart nedenfor.

Montering av hjul (fig. E1 - E4)

Nødvendige deler: 2 hjulbraketter (14), 2 hjulaksler (15), 2 skruer (17), 4 mutre (18), 2 flate skiver (21), 2 koniske skiver (23) (fig. E1).

• Sett hvert hjul (30) på linje med en brakett (14), og før en hjulaksel (15) gjennom hullene i hver del (fig. E2).
• Sett en flat skive (21) og en mutter (18) på den siden av akslene som har gjenger.
• Stram mutrene.
• Fest en hjulenhet (31) på hver av de øvre bena (32) ved hjelp av en sekskantskrue (17), konisk skive (23) og mutter (18) (fig. E3).
• Stram mutrene.
• Sett maskinen rett.

Montere skjermen (fig. F1 & F2)

• Sett skjermen (8) på skjermholderen (33) (fig. F1).
• Før en styreskrue (16) inn fra undersiden og gjennom holderen og skjermen.
• Sett en flat skive (22) inn på skruen (16) (fig. F2).
• Fest klemmehendelen (7) på skruen (16).

Montere vernet (fig. G1 & G2)

• Sett vernet (13) inn i søylen (34) (fig. G1).
• Sett vernet i posisjon ved å montere låseskruen (35).
• Monter klemmehendelen (12) i søylen (34) (fig. G2).

Montere sponoppsamleren (fig. H1 & H2)

Når du bruker maskinen i høvlingsmodus, må sponoppsamleren være festet under øvre bord. Når du bruker maskinen i tykkelseshøvlingsmodus, må sponoppsamleren være fest et oppå øvre bord.

Høvlingsmodus (fig. H1)

- Løsne skruene (36) noen omdreininger, slik at sponoppsamleren kan føres bak skruehodene.

• Sett kantene (37) på siden av sponoppsamleren inn i sporene (38).
• Skyv sponoppsamleren (4) under øvre bord (9) til hakkene (39) festes bak skruene.
• Fest sponoppsamleren ved å stramme skruene.

Tykkelseshøvlingsmodus (fig. H2)

• Løsne skruene (36) noen omdreininger, slik at sponoppsamleren kan føres bak skruehodene.
• Sett sponoppsamleren (4) opp-ned over flaten på øvre bord (9).
• Skyv sponoppsamleren (4) langs øvre bord (9) til hakkene (39) festes bak skruene.
• Fest sponoppsamleren ved å stramme skruene.

Justering

Ta alltid støpselet ut av stikkontakten før justering av verktøyet.

Justere skjermen (fig. I1 - 13)

Justere høyre vinkel (fig. I1)

Skjermen har et justerbart stopp for enkel justering av høyre vinkel.

• Løsne vinkelklemmehendelen (40).
- Press skjermen rett opp, slik at den kommer helt vertikalt, og stram vinkelklemmehendelen.
- Plasser en vinkelhake (41) på bordet mot sagbladet (8).
- Følgende framgangsmåte brukes ved justering:
- Løsne mutteren (42) noen omdreininger, og drei justeringsstoppskruen for vertikal posisjon (43) inn eller ut til bladet står i 90° i forhold til bordet, som målt med vinkelhaken.

Justere skråfasingsvinkelen (fig. 12)

• Løsne vinkelklemmehendelen (40).
- Flytt skjermen (8) langs lengdeakselen til ønsket vinkel.
- Pass på at nedre kant av skjermen kommer inntil øvre bordflate (9).
- Stram vinkelklemmehendelen.

Justere høvlingsbredden (fig. 13)

• Løsne skjermklemmehendelen (7)
- Flytt skjermen (8) over øvre bord (9) til ønsket bredde oppnås.
- Stram vinkelklemmehendelen.

Justere vernet (fig. J)

Vernet kan justeres til enhver fast posisjon over bordet for å gi optimal skjerming.

Pass alltid på at vernet justeres etter høvlingsbredden og høyden på arbeidsemnet.

Justere bredden:

• Løsne låsebryteren (44).
• Flytt vernet (13) til ønsket bredde.
- Stram justeringsbryteren.
• Løsne klemmehendelen (12).
- Flytt vernbraketten (45) til ønsket høyde.
- Stram klemmehendelen.

Justere høyden:

Justere kuttedybden (fig. K, L1 & L2)

• Løsne låseringen (46).
• Hold dybdejusteringsbryteren (10), og juster kuttedybden ved hjelp av skalaen (47).
• Drei med klokken for å redusere kuttedybden.
• Drei mot klokken for å øke kuttedybden.
• Stram läseringen.

Tykkelseshøvlingsmodus (fig. L1 & L2)

• Sett hevehendelen (2) på enden av heveakselen (48). Drei på hendelen til akselpinnen (49) festes i sporet (50) (fig. L1).
• Hold i hevehendelen (3) og juster kuttedybden.

- Drei med klokken for å redusere kuttedybden.

- Drei mot klokken for å øke kuttedybden.

- Avles ferdig tykkelse på arbeidsemnet på dybdejusteringsskalaen (5) (fig. L2).

Bruksanvisning

• Overhold alltid sikkerhetsinstruksene og gjeldende forskrifter.
- Pass på at det er tilstrekkelig plass til arbeidsemnet på utmatingssiden.
- La motoren nå normal hastighet før du begynner å mate inn arbeidsemnet. Arbeidsemnet må ikke være i kontakt med knivhodet når du slår på maskinen.

Før maskinen tas i bruk:

- Fjern alle fremmedlegemer. Ikke høvle tre med løse kvister. Ikke høvle tre som har store kvister eller som har slått seg.

På/av-bryteren gir en rekke fordeler:

• utløsningsfunksjon ved mangel på spenning: hvis strømmen skulle bli borte av en eller annen grunn, må bryteren aktiveres manuelt.
• motorvern: hvis motoren overbelastes, vil motorens strømforsyning bli slått av. Dersom dette skjer, må du la motoren avkjøles i 2 minutter før du trykker på den grønne startknappen.
• ekstra sikkerhet: den hengslede sikkerhetslukkeplaten (51) kan låses hvis du setter en hengelås gjennom haspen (52). Platen er også en nødstoppknapp som er enkel å finne, da trykk på forsiden av platen trykker ned stoppknappen.
• For å sette igang maskinen trukker du på den grønne startknappen (53).
• For å slå av maskinen trykker du på den røde stopp-knappen (54).

Husk å alltid slå av verktøyet när arbeidet er ferdig og før du trekker ut støpslet.

Høvling (fig. N1 & N2)

• Monter sponoppsamleren igjen, som forklart ovenfor.
• Juster skjermen som nødvendig.
• Juster vernet for optimal skjerming.
• Juster fresedybden.
• Slå på maskinen.
• Mat arbeidsemnet forsiktig inn under vernet. Hold det fast presset mot skjermen.
• Mat inn arbeidsemnet i fiberretningen.
• Bruk alltid en skyvestang når du nærmer deg knivhodet.

Tykkelsesjustering (fig. O1 & O2)

• Monter sponoppsamleren igjen, som forklart ovenfor.
• Juster kuttedybden.
• Slå på maskinen.

• Best resultat oppnås när arbeidsemnet har minst én flat overflate.
• For optimalt resultat høvles begge sider av arbeidsemnet for å oppnå ønsket tykkelse.

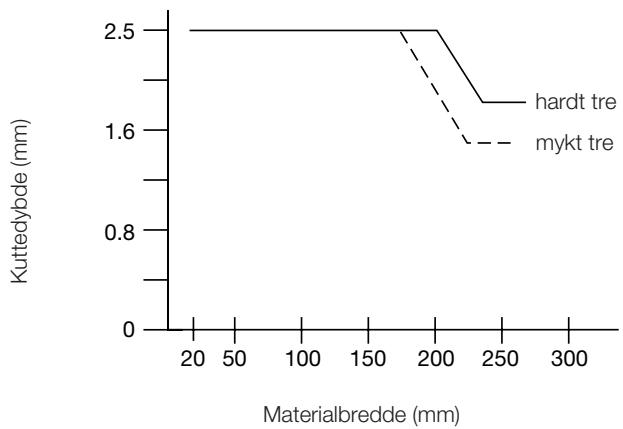

Følg retningslinjene for kuttedybde og -bredde som vises i tabellen nedenfor.

• Mat arbeidsemnet forsiktig inn i maskinen.
• Mat inn arbeidsemnet i fiberretningen.

Pressmerker

Det kan oppstå pressmerker der endene på arbeidsemnet kommer i kontakt med kutterne. Slik unngår du pressmerker:

• Hold arbeidsemnet plant under all høvling.
• Før inn arbeidsemnet flatt mot bordet.

Tre som har slått seg (fig. P1 - P4)

Hvis arbeidsemnet kun har slått seg litt, høvler du begge sidene for å oppnå ønsket tykkelse.

Bøyde arbeidsemner (fig. P1 & P2)

Materullene og knivhodet gjør arbeidsemnet midlertidig flatt (fig. P1). Det får imidlertid tilbake den bøyde formen etter høvling (fig. P2).

- Bruk en avretter for å fjerne bøyen.

Krumme arbeidsemner (fig. P3 & P4)

• Del det krumme arbeidsemnet på midten (fig. P3).
• Høvle delene separat for å unngå spill.
• Alternativt kan du høvle toppen flat (55) først, snu arbeidsemnet og høvle bunnen flat (56) (fig. P4).

Støvavsug (fig. A)

Maskinen har en 100 mm støvutsugsport på sponoppsamleren (4).

Hvis det koples til et egnet støvutsug, kan 90 % av spon og støv samles opp hvis luftflyten er minst 20 m/s.

• Kople til en egnet støvutsuger under all bruk.
• Bruk en støvsuger som er utformet i samsvar med gjeldende regler om sponutslipp.

Transport (fig. Q)

Hjulene (30) gjør det enkelt å transportere maskinen.

Tilleggsutstyr

Din forhandler kan gi nærmere opplysninger om egnet tilleggsutstyr.

Disse omfatter ekstra knivblader (DE7330).

Vedlikehold

Din DEWALT-maskine er konstruert slik at den kan brukes i lang tid med et minimum av vedlikehold. Kontinuerlig og tilfredsstillende drift avhenger av riktig behandling og regelmessig rengjøring av maskinen.

Bytte blader (fig. R1 & R2)

• Ta av skjermen og vernet.
- Drei knivhodet (57) forsiktig til det første bladet blir synlig.
- Løsne skruene (58) ved hjelp av medfølgende skiftenøkkel.
- Løft bladenheten (59) ut av knivhodet. Bruk tang om nødvendig.
• Ta bladet (60) av holderen (61).
• Gjenta for det andre bladet.

Montere bladene

• Fest bladet (60) på holderen (61). Pass på at skruehodene (62) kommer inn i sporene (63).
• Sett enheten i knivhodet igjen (57).
• Juster bladet som beskrevet nedenfor.
• Stram skruene (58) (dreiemoment: 6-8 Nm).
  • Gjenta for det andre bladet.

Justere bladene (fig. R3)

• Sjekk posisjonen til bladet (60) i begge ender.
• Plasser måleren (64) over knivhodet (57), som vist.
• Nederste kant på måleren må være på linje med eggen på bladet (60).
• Følgende framgangsmåte brukes ved justering:
• Drei hver av justeringsskruene (65) inn eller ut som nødvendig, til bladeggen kommer på linje med måleren.

Skjerpe bladene

Bladene kan skjerpes til 42°.

Bladene kan skjerpes maks. 3 mm ned til original størrelse.

Hvis bladstørrelsen er redusert med mer enn 3 mm, må bladene byttes ut.

Smøring

Ditt elektoverktøy trenger ikke ekstra smøring.

Rengjøring

Hold ventilasjonsspaltene åpne og rengjør elverktøyet regelmessig med en myk klut.

• Hold bordene rene og fri for fett. Påfør voks på bordene med jevne mellomrom.
• Hold maskinen fri for støv og spon.
• Kontroller og rengjør tilbakeslags- og matespindlene daglig.

Utslitt verktøy og miljøet

Vern naturen. Kast ikke produktet sammen med annet avfall när det er utslitt. Lever det til kildesortering eller til et DEWALT-serviceverksted.

DEWALT service

Dersom det skulle oppstå feil med maskinen, lever den til et autorisert serviceverksted. (Se aktuell prisliste/katalog for ytterligere informasjon eller ta kontakt med DEWALT).

På grunn av forskning og utvikling kan ovenstående spesifikasjoner bli endret, noe som ikke blir opplyst separat.

GARANTI

• 30 DAGERS FORN∅YD-KUNDEGARANTI •

Hvis du ikke er tilfreds med din DeWALT maskine, kan den returneres innen 30 dager til din DeWALT forhandler eller til et DeWALT autorisert serviceverksted og du kan bytte eller få pengene tilbake. Kvittering må fremlegges.

• 1 ÅRS FRI VEDLIKEHOLDSERVICE •

Skulle din DEWALT maskine trenge vedlikehold eller service i de første 12 månedene etter det ble kjøpt, vil dette bli utført gratis av et autorisert DEWALT serviceverksted. Gratis vedlikeholdsservice omfatter arbeidskostnader. Tilbehørs- og reservedelskostnader inngår ikke. Kvittering må fremlegges.

• 1 ÅRS GARANTI •

Dersom det skulle vise seg innen 12 måneder fra kjøpsdato at ditt DEWALT-produkt har feil eller mangler som skyldes material- eller fabrikasjonsfeil, garanterer vi å erstatte alle defekte deler gratis eller, etter egen vurdering, erstatte verktøyet gratis forutsatt at:

• Maskinen ikke er blitt brukt skjødesløst.
• Reparasjoner bare er blitt utført av autorisert verksted/personell.
• Kvittering kan fremlegges.

Denne garantien er i tillegg til kjøperens rettigheter i henhold til Kjøpsloven.

Adresse til nærmeste DEWALT autoriserte serviceverksted finner du i DEWALT katalogen, eller ved å kontakte DEWALT. Alternativt kan du finne en liste over DEWALT autoriserte serviceverksteder og komplett informasjon om vår etter-salg-service på Internett-adressen vår:

www.2helpU.com

Importør i Norge: Black & Decker (Norge) A/S

PLAINA D27300/D27300T

Parabéns!

16 Undvik oavsiktlig start

Montering av benen (fig. D1 - D3)

Montering av spånsamlaren (fig. H1 & H2)

Byte av skärbladen (fig. R1 & R2)

Justering av skärbladen (fig. R3 & R2)
