BEDIENUNGSANLEITUNG D27300 DEWALT

Herzlichen Glückwunsch! EG-Konformitätserklärung Sie haben sich für ein Werkzeug von DEWALT entschieden, das die lange DEWALT-Tradition fortsetzt, nur ausgereifte und in zahlreichen Tests bewährte Qualitätsprodukte für den Fachmann anzubieten. Lange Jahre der Erfahrung und kontinuierliche Weiterentwicklung machen DEWALT zu Recht zu einem verläßlichen Partner aller professionellen Anwender. Technische Daten Spannung Leistungsaufnahme Abgabeleistung Leerlaufdrehzahl Zufuhrgeschwindigkeit Schnitthöhe (max.) Max. Schnittbreite (max.) Max. Schnittiefe Hobel-Betriebsart Abtragungs-Betriebsart Messergröße Gewicht Mindestabsicherung des Stromkreises: 230-V-Elektrowerkzeuge 400-V-Elektrowerkzeuge (Volt) (Watt) (Watt) (min-1) (m/min) (mm) (mm) (mm) (mm) (mm) (kg) D27300 230 – 240

Für weitere Informationen wenden Sie sich bitte an die Adresse weiter unten oder an eine der auf der Rückseite dieser Anleitung genannten Niederlassungen. D27300 D27300T LpA (Schalldruck) dB(A)*

LWA (Schalleistung) dB(A)

• Arbeitsplatzbezogener Emissionswert Direktor Produktentwicklung Horst Großmann 16 A 16 Ampere, pro Phase Folgende Symbole werden in dieser Anleitung verwendet: Achtung: Verletzungsgefahr, Lebensgefahr oder mögliche Beschädigung des Elektrowerkzeuges infolge der Nichtbeachtung der Anweisungen dieser Anleitung! elektrische Spannung D27300/D27300T DEWALT erklärt hiermit, daß diese Elektrowerkzeuge entsprechend den Richtlinien und Normen 98/37 EWG, 89/336/EWG, 73/23/EWG, EN 55014-2, EN 55014, EN 61000-3-2, EN 61000-3-3 & EN 61029 konzipiert wurden. DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Deutschland TÜV Rheinland Product and Safety GmbH (TRPS) Am Grauen Stein 1 D-51105 Köln Germany Zertifikat-Nr. scharfe Kanten

DEUTSCH Sicherheitshinweise Beim Gebrauch von stationären Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Feuergefahr die nationalen Sicherheitsvorschriften zu beachten. Lesen Sie diese Anleitung gründlich durch, bevor Sie das Elektrowerkzeug verwenden. Bewahren Sie diese Anleitung auf. Allgemeines 1 Halten Sie Ihren Arbeitsbereich in Ordnung Unordnung im Arbeitsbereich führt zu Unfallgefahren. 2 Berücksichtigen Sie Umgebungseinflüsse Setzen Sie das Werkzeug keinem Regen aus. Verwenden Sie das Werkzeug nicht in einer feuchten oder nassen Umgebung. Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches (250 - 300 Lux). Benutzen Sie das Werkzeug nicht an Orten, wo Feuergefahr oder Explosionsgefahr besteht, z.B. in der Nähe von brennbaren Flüssigkeiten oder Gasen. 3 Halten Sie Kinder fern! Halten Sie Kinder, Besucher und Tiere vom Arbeitsbereich fern und sorgen Sie dafür, daß Sie das Werkzeug und das Netzkabel nicht berühren. 4 Tragen Sie geeignete Arbeitskleidung Tragen Sie keine weite Kleidung oder Schmuck, da diese von sich bewegenden Teilen erfaßt werden können. Tragen Sie bei langen Haaren ein Haarnetz. Beim Arbeiten im Freien sind Arbeitshandschuhe und rutschfestes Schuhwerk empfehlenswert. 5 Schutzmaßnahmen Tragen Sie stets eine Schutzbrille. Tragen Sie eine Atemschutzmaske, falls die Arbeiten Staub oder Späne erzeugen können. Falls diese Teilchen heiß sind, so müssen Sie auch eine hitzebeständige Schürze tragen. Tragen Sie stets einen Gehörschutz. Tragen Sie stets einen Schutzhelm. 6 Schutz vor elektrischem Schlag Vermeiden Sie Körperberührung mit geerdeten Teilen, z.B. Rohren, Heizkörpern, Herden und Kühlschränken. Bei extremen Einsatzbedingungen (z.B. hohe Feuchtigkeit, Entwicklung von Metallstaub usw.) kann die elektrische Sicherheit durch Vorschalten eines Trenntransformators oder eines Fehlerstrom-(FI-)Schutzschalters erhöht werden. 7 Achten Sie auf einen sicheren Stand Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten. 8 Seien Sie stets aufmerksam Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Werkzeug nicht, wenn Sie müde sind. 9 Sichern Sie das Werkstück Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es wird damit sicherer gehalten und ermöglicht die Bedienung des Werkzeuges mit beiden Händen. 10 Schließen Sie Vorrichtungen zur Staubabsaugung an! Falls Vorrichtungen zur Absaugung oder zum Sammeln von Staub an das Werkzeug angeschlossen werden können, vergewissern Sie sich, daß diese angeschlossen sind und ordnungsgemäß verwendet werden. 11 Lassen Sie keine Werkzeugschlüssel stecken. Überprüfen Sie vor dem Einschalten, ob die Schlüssel und Einstellwerkzeuge entfernt sind. 12 Verlängerungskabel Prüfen Sie vor dem Gebrauch das Verlängerungskabel und tauschen Sie es aus, falls es beschädigt ist. Wenn Sie das Gerät im Freien verwenden, verwenden Sie nur Verlängerungskabel, die sich für den Einsatz im Freien eignen und entsprechend gekennzeichnet sind. 13 Benutzen Sie das richtige Werkzeug Die bestimmungsgemäße Verwendung ist in dieser Betriebsanleitung beschrieben.

Verwenden Sie keine zu schwachen Werkzeuge oder Zubehörteile für schwere Arbeiten. Mit dem richtigen Werkzeug erzielen Sie eine optimale Qualität und gewährleisten Ihre persönliche Sicherheit. Überlasten Sie das Werkzeug nicht. Warnung! Das Verwenden anderer als der in dieser Anleitung empfohlenen Anbaugeräte und Zubehörteile oder die Ausführung von Arbeiten mit diesem Werkzeug, die nicht der bestimmungsgemäßen Verwendung entsprechen, kann zu Unfallgefahren führen. 14 Kontrollieren Sie Ihr Werkzeug auf Beschädigungen Überprüfen Sie das Werkzeug und das Netzkabel vor der Arbeit auf Beschädigungen. Überprüfen Sie, ob alle beweglichen Teile richtig montiert sind, ob keine Teile gebrochen sind, ob keine Schutzvorrichtungen und Schalter beschädigt sind, und ob irgendwelche andere Schäden den einwandfreien Betrieb des Werkzeuges beeinträchtigen könnten. Vergewissern Sie sich, daß das Werkzeug ordnungsgemäß funktionieren wird. Benutzen Sie das Werkzeug nicht, wenn irgendein Teil defekt ist. Verwenden Sie das Werkzeug nicht, wenn der Ein-/AusSchalter nicht funktioniert. Lassen Sie defekte Teile immer von einer unserer autorisieren DEWALT-Kundendienstwerkstätten austauschen. Versuchen Sie nie, das Werkzeug selber zu reparieren. 15 Ziehen Sie den Netzstecker. Schalten Sie das Werkzeug ab und warten Sie, bis das Werkzeug vollkommen zum Stillstand gekommen ist, bevor Sie es unbeaufsichtigt lassen. Ziehen Sie den Netzstecker, wenn Sie das Gerät nicht benutzen, bevor Sie irgendwelche Werkzeuge, Zubehörteile oder Geräteteile auswechseln und bevor Sie irgendwelche Wartungsarbeiten vornehmen. 16 Vermeiden Sie ein unbeabsichtigtes Einschalten! Vergewissern Sie sich, daß das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen. 17 Behandeln Sie das Kabel sorgfältig! Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. 18 Bewahren Sie Ihre Werkzeuge sicher auf Unbenutzte Werkzeuge sollten in trockenen, verschlossenen Räumen und für Kinder nicht erreichbar aufbewahrt werden. 19 Pflegen Sie Ihre Werkzeuge mit Sorgfalt Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel. Halten Sie sämtliche Handgriffe und Schalter trocken, sauber und frei von Öl und Fett. 20 Reparaturen: Dieses Werkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Lassen Sie Reparaturen nur von einer autorisierten DEWALT-Kundendienstwerkstatt ausführen. Reparaturen sind nur von autorisierten Fachkräften und mit Original-Ersatzteilen vorzunehmen; andernfalls kann Unfallgefahr für den Betreiber entstehen. Zusätzliche Sicherheitsregeln für Hobelmaschinen

• Es ist ratsam, bei der Arbeit eine Schutzbrille zu tragen.
• Lassen Sie die Maschine niemals laufen, wenn nicht sämtliche Schutzvorrichtungen angebracht und in einem einwandfreien Zustand sind.
• Verwenden Sie die Maschine nur, wenn sich der Anschlag in seiner Position befindet. Stellen Sie sicher, daß der untere Keil des Anschlags die obere Tischplatte berührt.
• Warnung! Zufuhr- und Ausgabetisch wurden ab Werk genau aufeinander eingestellt. Ändern Sie die Einstellung der Tische niemals selbst.
• Verwenden Sie nur vom Hersteller empfohlene Hobelmesser.
• Verwenden Sie immer scharfe Messer eines für das Werkstück geeigneten Typs.
• Verwenden Sie die Maschine nicht für die Bearbeitung anderer Materialien als Weich- oder Hartholz.
• Schneiden Sie niemals Falze, Zapfen oder Formstücke.
• Führen Sie keine Unterbrochenenschnitte durch (d.h. Schnitte, bei denen eine Bearbeitung der Gesamtlänge des Werkstücks nicht erfolgt). B&D_17 DEUTSCH

• Vermeiden Sie die Bearbeitung von stark gebogenem Holz, das einen nur unzureichenden Kontakt mit dem Zufuhrtisch bietet.
• Prüfen Sie vor dem Gebrauch, ob die Rücklauf- und Zufuhrspindeln einwandfrei funktionieren.
• Vor dem Arbeitsbeginn müssen alle Nägel und Metallgegenstände aus dem Werkstück entfernt werden.
• Stellen Sie bei der Hobel-Betriebsart sicher, daß der obere Messerschutz so eingestellt ist, daß eine optimale Abschirmung erzielt wird.
• Vergewissern Sie sich, daß sich der Hubgriff nicht im Zufuhrbereich befindet.
• Verwenden Sie bei der Bearbeitung langer Werkstücke einen geeigneten Rolltisch an beiden Seiten der Maschine, der auf die Höhe der Tische eingestellt ist.
• Halten Sie Ihre Hände sicher von den Messern fern.
• Hobeln Sie in der Abtragungs-Betriebsart niemals Werkstücke, die kürzer als 305 mm sind.
• Verwenden Sie in der Hobel-Betriebsart immer einen Schiebestock.
• Lassen Sie den Schiebestock in seiner Lage, wenn dieser nicht benötigt wird. Restrisiken Folgende Risiken lassen sich beim Betrieb von Hobelmaschinen nicht vermeiden: Beim Betrieb der Maschine lassen sich bestimmte Restrisiken trotz der Einhaltung der relevanten Sicherheitsvorschriften und der Verwendung von Schutzvorrichtungen nicht vermeiden. Es handelt sich hierbei um: - Unfallgefahr am nicht abgedeckten Bereich des rotierenden Messers. - Verletzungsgefahr beim Messerwechsel. - Quetschen der Finger beim Öffnen der Schutzvorrichtungen. - Gesundheitsrisiken durch Einatmen des beim Hobeln von Holz anfallenden Holzstaubes, insbesondere beim Hobeln von Eichen- und Buchenholz sowie von MDF. Schilder auf dem Werkzeug Es befinden sich folgende Bildzeichen auf dem Werkzeug: Seien Sie sich bei Verwendung der Maschine in der Abtragungs-Betriebsart über die Zufuhrrichtung im Klaren. Verwenden Sie die Maschine niemals, ohne daß sich der Spanfänger in seiner Position befindet. Seien Sie sich bei Verwendung der Maschine in der HobelBetriebsart über die Zufuhrrichtung im Klaren. Verwenden Sie die Maschine niemals, ohne daß sich der Spanfänger in seiner Position befindet. Stellen Sie sicher, daß die Hobelmesser richtig eingestellt sind. Verhindern Sie, daß die Messer mehr als 1,1 mm aus dem Hobelkopf hervorstehen. Die Verpackung enthält: 1 Teilmontierte Hobelmaschine 1 Schutzvorrichtung 1 Spanfänger 1 Karton mit: 1 Anschlag 1 Schiebestock 1 Tasche mit folgendem Inhalt: 1 Innensechskantschlüssel 2,5 mm 1 Innensechskantschlüssel 4 mm 1 Innensechskantschlüssel 5 mm

• Vergewissern Sie sich, daß das Elektrowerkzeug sowie die Zubehörteile beim Transport nicht beschädigt wurden.
• Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung gründlich durch. Gerätebeschreibung (Abb. A1 & A2) Ihre D27300/D27300T Hobelmaschine wurde für das gewerbliche Hobeln von Holz konstruiert. Abb. A1 1 Ein-/Aus-Schalter 2 Hubgriff 3 Unterer Tisch 4 Spanfänger 5 Skala, unterer Tisch 6 Schiebestock 7 Spannhebel für Anschlag 8 Anschlag Lesen Sie vor Gebrauch sorgfältig die Bedienungsanleitung Überprüfen der Lieferung 1 Innensechskantschlüssel 6 mm 1 Schraubenschlüssel 13/10 mm 1 Einstellinstrument 1 Hubgriff 2 Spannhebel 4 Gummifüße 1 M8-Flachrundschraube mit Nase 4 M8-Muttern 4 D8-Zahnscheiben 1 D8-Flachscheibe 1 Karton mit: 4 Beine 2 Räder 2 Radbefestigungen 1 Tasche mit folgendem Inhalt: 2 Radachsen 4 M8-Flachrundschrauben mit Nase 2 M8-Sechskantbolzen 4 M8-Muttern 4 Flügelmuttern 4 D8 flache Unterlegscheiben 6 D8 Belleville-Unterlegscheiben 1 Bedienungsanleitung 1 Explosionszeichnung Abb. A2 9 Oberer Tisch 10 Einstellknopf für Hobeltiefe 11 Skala, oberer Tisch 12 Spannhebel für Schutzvorrichtung 13 Schutzvorrichtung Elektrische Sicherheit Der Elektromotor wurde nur für eine Spannung konzipiert. Überprüfen Sie deswegen, ob die Netzspannung der auf dem Typenschild der Maschine angegebenen Spannung entspricht. Verlängerungskabel Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme der Maschine ausreichend ist (vgl. technische Daten). Der Mindestquerschnitt beträgt 1,5 mm2. Rollen Sie das Kabel bei Verwendung einer Kabelrolle immer völlig aus. Dreiphasenmaschinen müssen von einem qualifizierten Elektriker direkt ans Stromnetz angeschlossen werden. B&D_17

DEUTSCH Spannungsabsenkungen Einschaltvorgänge erzeugen kurzfristige Spannungsabsenkungen. Bei ungünstigen Netzbedingungen können Beeinträchtigungen anderer Geräte auftreten. Bei Netzimpedanzen kleiner als 0,25 ø sind keine Störungen zu erwarten.

• Setzen Sie eine Flachscheibe (21) und eine Flügelmutter (19) auf die Schrauben.
• Ziehen Sie die Flügelmuttern an.
• Drehen Sie die Maschine so auf die Seite, daß der Hobel-Ausgabetisch (29) auf dem Boden ruht (Abb. D3).
• Wiederholen Sie dies bei den anderen Füßen.
• Bringen Sie die Laufrollen wie unter beschrieben an. Zusammenbauen Ziehen Sie vor dem Zusammenbauen immer den Netzstecker. Auspacken der Maschine und ihrer Teile (Abb. B1)
• Entfernen Sie das lose Verpackungsmaterial aus der Box.
• Heben Sie die Maschine aus der Box.
• Entfernen Sie die Teile-Box aus dem Maschineninnern.
• Entfernen Sie das restliche Verpackungsmaterial von der Maschine. Identifizierung der Maschinenteile (Abb. B2) Wir empfehlen, alle Maschinenteile auszupacken und zu sortieren. 14 Radbefestigung 15 Radachse 16 M8-Flachrundschraube mit Nase 17 M8-Sechskantbolzen 18 M8-Mutter 19 Flügelmutter 20 D8-Zahnscheibe 21 D8-Flachscheibe 22 D8-Flachscheibe 23 D8-Belleville-Unterlegscheibe Anbringen des Anschlags (Abb. F1 & F2)
• Setzen Sie den Anschlag (8) auf den Anschlaghalter (33) (Abb. F1).
• Führen Sie die Flachrundschraube mit Nase (16) von unten durch den Halter und den Anschlag.
• Legen Sie eine Flachscheibe (22) auf die Schraube (16) (Abb. F2).
• Bringen Sie den Spannhebel (7) auf der Schraube (16) an. Anbringen der Füße (Abb. C1 & C2) Mit angebrachten Füßen ist die Maschine für die Aufstellung auf einer Werkbank geeignet. Um einen sicheren Betrieb zu gewährleisten, muß die Maschine an der Werkbank befestigt werden. Erforderliche Teile: 4 Muttern (18), 4 Zahnscheiben (20) (Abb. C1).
• Drehen Sie die Maschine so auf die Seite, daß der AbtragungsAusgaberahmen (24) auf dem Boden ruht (Abb. C2). Gehen Sie vorsichtig vor, um zu vermeiden, daß der Einstellknopf (10) für die Hobeltiefe den Boden berührt. Anbringen der Schutzvorrichtung (Abb. G1 & G2)
• Setzen Sie die Schutzvorrichtung (13) in die Schutzsäule (34) (Abb. G1).
• Fixieren Sie die Schutzvorrichtung durch Anbringen der Sicherungsschraube (35).
• Bringen Sie den Spannhebel (12) an der Säule (34) an (Abb. G2). Anbringen des Spanfängers (Abb. H1 & H2) Bei Verwendung der Maschine in der Hobel-Betriebsart muß der Spanfänger unter dem oberen Tisch angebracht werden. Bei Verwendung der Maschine in der Abtragungs-Betriebsart muß der Spanfänger oben auf dem oberen Tisch angebracht werden. Hobel-Betriebsart (Abb. H1)
• Lösen Sie die Schrauben (36) einige Umdrehungen, damit der Spanfänger hinter den Schraubenköpfen vorbeigeschoben werden kann.
• Führen Sie die Kanten (37) an jeder Seite des Spanfängers in die Nuten (38).
• Schieben Sie den Spanfänger (4) unter dem oberen Tisch (9) hindurch, bis sich die Aussparungen (39) hinter den Schrauben befinden.
• Sichern Sie den Spanfänger durch Anziehen der Schrauben.

• Setzen Sie einen Fuß (25) in jede der äußeren Aussparungen (26) ein, die sich in der Unterseite des Maschinengehäuses befinden.
• Legen Sie die Zahnscheibe (20) und eine Mutter (18) auf das Gewindeende des Fußes.
• Ziehen Sie die Muttern an.
• Stellen Sie die Maschine aufrecht hin.
• Befestigen Sie die Maschine an der Werkbank. Montieren der Beine (Abb. D1 – D3) Mit angebrachten Beinen ist die Maschine als eigenständiges Gerät geeignet. Erforderliche Teile: 4 Flachrundschrauben mit Nase (16), 4 Flügelmuttern (19), 4 Flachscheiben (21) (Abb. D1).
• Drehen Sie die Maschine so auf die Seite, daß der AbtragungsAusgaberahmen (24) auf dem Boden ruht (Abb. D2). Gehen Sie vorsichtig vor, um zu vermeiden, daß der Einstellknopf (10) für die Hobeltiefe den Boden berührt.
• Setzen Sie ein Bein (27) in jedes der oberen Löcher (28) ein, die sich an den Ecken in der Unterseite des Maschinengehäuses befinden.
• Führen Sie eine Flachrundschraube mit Nase (16) durch die Löcher in den Beinen und dem Maschinengehäuse.

Anbringen der Laufrollen (Abb. E1 - E3) Erforderliche Teile: 2 Radbefestigungen (14), 2 Radachsen (15), 2 Bolzen (17), 4 Muttern (18), 2 Flachscheiben (21), 2 Belleville-Unterlegscheiben (23) (Abb. E1).

• Richten Sie jedes Rad (30) mit einer Befestigung (14) aus und führen Sie eine Radachse (15) durch die Löcher jeder Baugruppe (Abb. E2).
• Legen Sie die Flachscheibe (21) und eine Mutter (18) auf das Gewindeende der Achsen.
• Ziehen Sie die Muttern an.
• Bringen Sie unter Verwendung eines Sechskantbolzens (17), einer Belleville-Unterlegscheibe (23) und einer Mutter (18) (Abb. E3) eine Rad-Baugruppe (31) an jedem oberen Bein (32) an.
• Ziehen Sie die Muttern an.
• Stellen Sie die Maschine aufrecht hin. Abtragungs-Betriebsart (Abb. H2)
• Lösen Sie die Schrauben (36) einige Umdrehungen, damit der Spanfänger hinter den Schraubenköpfen vorbeigeschoben werden kann.
• Setzen Sie den Spanfänger (4) mit der Oberseite über die obere Tischplatte (9).
• Schieben Sie den Spanfänger (4) den oberen Tisch (9) entlang, bis sich die Aussparungen (39) hinter den Schrauben befinden.
• Sichern Sie den Spanfänger durch Anziehen der Schrauben. Einstellen B&D_17 Ziehen Sie vor dem Einstellen immer den Netzstecker. DEUTSCH Gebrauchsanweisung Einstellen des Anschlags (Abb. I1 – I3) Einstellen des rechten Winkels (Abb. I1) Der Anschlag ist zur einfachen Einstellung des rechten Winkels einstellbar.
• Lösen Sie den Winkelspannhebel (40).
• Drücken Sie den Anschlag gerade nach oben, um sicherzustellen, daß dieser vollkommen senkrecht ist. Ziehen Sie den Winkelspannhebel anschließend an.
• Stellen Sie einen Winkel (41) auf den Tisch und gegen den Anschlag (8).
• Zum Justieren gehen Sie folgendermaßen vor:
• Lösen Sie die Mutter (42) einige Umdrehungen, und drehen Sie die Anschlagschraube für die senkrechte Stellung (43) herein bzw. heraus, bis sich der Anschlag 90° zum Tisch befindet, wenn mit dem Winkel gemessen wird. Einstellen des Abfasungswinkels (Abb. I2)
• Lösen Sie den Winkelspannhebel (40).
• Bewegen Sie den Anschlag (8) entlang seiner Längsachse, um den gewünschten Winkel zu erhalten.
• Stellen Sie sicher, daß der untere Keil des Anschlags die obere Tischplatte (9) berührt.
• Ziehen Sie den Winkelspannhebel an. Einstellen der Hobelbreite (Abb. I3)
• Lösen Sie den Anschlagspannhebel (7).
• Bewegen Sie den Anschlag (8) über den oberen Tisch (9), um die gewünschte Breite zu erhalten.
• Ziehen Sie den Anschlagspannhebel an. Einstellen der Schutzvorrichtung (Abb. J) Die Schutzvorrichtung kann auf jede Position oberhalb des Tisches eingestellt werden, so daß eine optimale Abschirmung erzielt wird.

• Beachten Sie immer die Sicherheitshinweise und die gültigen Vorschriften.
• Vergewissern Sie sich, daß auf der Ausgabeseite ausreichend Platz für das Werkstück vorhanden ist.
• Lassen Sie den Motor vor der Zufuhr des Werkstücks auf die volle Drehzahl beschleunigen. Das Werkstück darf beim Einschalten keinen Kontakt mit dem Hobelkopf haben. Vor dem Betrieb:
• Entfernen Sie sämtliche Fremdkörper. Hobeln Sie kein Holz mit losen Knoten. Hobeln Sie kein Holz mit starken Knoten oder stark verzogenes Holz. Ein- und Ausschalten (Abb. M) Der Ein-/Ausschalter bietet mehrere Vorteile: - Nullspannungsauslösung: Sollte aus irgendeinem Grund die Stromzufuhr unterbrochen werden, so muß der Schalter bewußt erneut eingeschaltet werden. - Motorüberlastungsschutz: Bei Überlastung des Motors wird die Stromzufuhr zum Motor unterbrochen. Wenn dies geschieht, lassen Sie den Motor 2 Minuten abkühlen und drücken dann den grünen Einschaltknopf. - Zusätzliche Sicherheit: Der Sicherheitsplatte (51) am Scharnier kann verschlossen werden, indem ein Vorhängeschloß durch den Schließhaken (52) geführt wird. Die Platte dient auch als leicht zu findender Not-Aus-Schalter; durch einen Druck auf die Vorderseite der Platte wird der Ausschaltknopf gedrückt.
• Zum Einschalten der Maschine drücken Sie die grüne Starttaste (53).
• Zum Ausschalten der Maschine drücken Sie die rote Stopptaste (54). Schalten Sie die Maschine nach Beendigung der Arbeit und bevor Sie den Netzstecker ziehen immer aus. Stellen Sie stets sicher, daß die Schutzvorrichtung auf die Hobelbreite und auf die Höhe des Werkstücks eingestellt ist. Hobeln (Abb. N1 & N2)
• Bringen Sie den Spanfänger wie oben beschrieben an.
• Stellen Sie den Anschlag wie erforderlich ein.
• Stellen Sie die Schutzvorrichtung so ein, daß eine optimale Abschirmung erzielt wird.
• Stellen Sie die Schnittiefe ein.
• Schalten Sie die Maschine ein.
• Führen Sie das Werkstück langsam unter der Schutzvorrichtung zu, während Sie es fest gegen den Anschlag drücken.
• Führen Sie das Werkstück in Richtung der Maserung zu.
• Denken Sie daran - verwenden Sie in der Nähe des Hobelkopfes immer einen Schiebestock. Um die Breite einzustellen:
• Lösen Sie den Sicherungsknopf (44).
• Bewegen Sie die Schutzvorrichtung (13) auf die erforderliche Breite.
• Ziehen Sie den Einstellknopf an. Um die Höhe einzustellen:
• Lösen Sie den Spannhebel (12).
• Bewegen Sie die Befestigung der Schutzvorrichtung (45) auf die erforderliche Höhe.
• Ziehen Sie den Spannhebel an. Einstellen der Schnittiefe (Abb. K, L1 & L2) Hobel-Betriebsart (Abb. K)
• Lösen Sie den Sicherungsring (46).
• Halten Sie den Tiefeneinstellknopf (10), und stellen Sie die Schnittiefe unter Verwendung der Skala (47) ein. - Drehen Sie im Uhrzeigersinn, um die Schnittiefe zu verringern. - Drehen Sie gegen den Uhrzeigersinn, um die Schnittiefe zu erhöhen.
• Ziehen Sie den Sicherungsring an. Abtragen (Abb. O1 & O2)
• Bringen Sie den Spanfänger wie oben beschrieben an.
• Stellen Sie die Schnittiefe ein.
• Schalten Sie die Maschine ein. Abtragungs-Betriebsart (Abb. L1 & L2)
• Setzen Sie den Hubgriff (2) auf das Hubwellenende (48). Drehen Sie den Griff, bis der Wellenstift (49) in den Schlitz (50) eingreift (Abb. L1).
• Halten Sie den Hubgriff (3), und stellen Sie die Schnittiefe ein. - Drehen Sie im Uhrzeigersinn, um die Schnittiefe zu verringern. - Drehen Sie gegen den Uhrzeigersinn, um die Schnittiefe zu erhöhen.
• Lesen Sie die Endbearbeitungsstärke Ihres Werkstücks an der Tiefeneinstellskala (5) ab (Abb. L2). B&D_17

• Die besten Ergebnisse werden erzielt, wenn das Werkstück mindestens eine flache Oberfläche hat.
• Hobeln Sie für optimale Ergebnisse beide Seiten des Werkstücks, um die gewünschte Stärke zu erhalten.

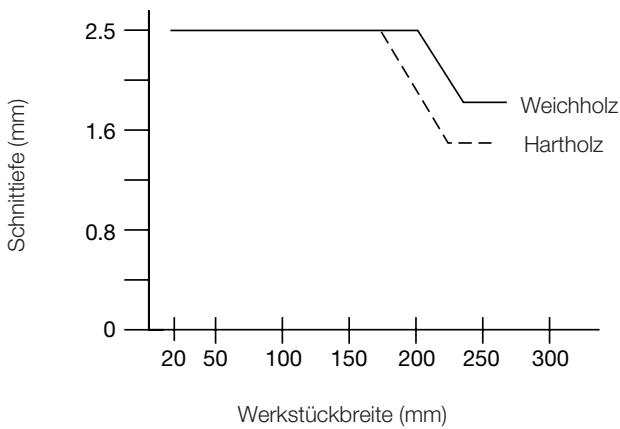

DEUTSCH Folgen Sie den in der Tabelle unten angegebenen Schnittiefen- und Breiten-Richtlinien. Mit enthalten sind Ersatz-Hobelmesser (DE7330). Wartung Ihre DEWALT-Maschine wurde für eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus. Schnittiefe (mm)

Erneuern der Messer (Abb. R1 & R2) Die Maschine ist mit einem Hobelkopf mit zwei Messern ausgestattet. Hartholz

Die Messer stets zusammen erneuern.

Werkstückbreite (mm) Tragen Sie bei der Erneuerung der Messer Handschuhe.

• Führen Sie das Werkstück langsam in die Maschine.
• Führen Sie das Werkstück in Richtung der Maserung zu. Ziehen Sie vor dem Erneuern der Messer stets den Netzstecker. Einbuchtungen Einbuchtungen sind Vertiefungen, die bei der Berührung des Werkstückendes mit den Messern entstehen. Um Einbuchtungen zu vermeiden:
• Halten Sie das Werkstück während des gesamten Hobelvorgangs gerade.
• Führen Sie das Werkstück flach gegen den Tisch. Verwerfungen (Abb. P1 – P4) Weist Ihr Werkstück nur geringfügige Verwerfungen auf, hobeln Sie beide Seiten, um die gewünschte Stärke zu erzielen. Verzogene Werkstücke (Abb. P1 & P2) Die Zufuhrrollen und der Hobelkopf begradigen das Werkstück vorübergehend (Abb. P1). Die verzogene Form kehrt jedoch nach dem Hobelvorgang wieder zurück (Abb. P2).
• Um den Verzug zu beseitigen, verwenden Sie eine Zwinge. Schalenförmige Werkstücke (Abb. P3 & P4)
• Ziehen Sie das schalenförmige Werkstück in der Mitte auseinander (Abb. P3).
• Hobeln Sie die Stücke separat, um Verschnitt zu vermeiden.
• Alternativ hierzu können Sie die obere Fläche (55) zuerst hobeln, das Werkstück dann umdrehen und die untere Fläche (56) hobeln (Abb. P4). Staubabsaugung (Abb. A) Die Maschine ist mit einem 100-mm-Staubabsauganschluß am Spanfänger (4) ausgestattet. Wird eine geeignete Staubabsaugvorrichtung verwendet, so können 90% der Späne aufgefangen werden, wenn der Luftstrom mindestens 20 m/s beträgt.
• Schließen Sie bei allen Arbeiten eine geeignete Staubabsaugvorrichtung an. Entfernen der Messer
• Entfernen Sie den Anschlag und die Schutzvorrichtung.
• Drehen Sie den Hobelkopf (57) vorsichtig, bis das erste Messer sichtbar wird.
• Lösen Sie die Schrauben (58) mit dem mitgelieferten Schraubenschlüssel.
• Heben Sie die Messer-Baugruppe (59) aus dem Hobelkopf heraus. Verwenden Sie gegebenenfalls eine Zange.
• Nehmen Sie das Messer (60) aus dem Halter (61).
• Wiederholen Sie dies beim anderen Messer. Anbringen der Messer
• Bringen Sie das Messer (60) am Messerhalter (61) an. Vergewissern Sie sich, daß die äußeren Schraubenköpfe (62) in die Aussparungen (63) hineinfallen.
• Bringen Sie die Baugruppe wieder im Hobelkopf (57) an.
• Stellen Sie das Messer wie unten beschrieben ein.
• Ziehen Sie die Schrauben (58) an (Anzugsmoment: 6-8 Nm).
• Wiederholen Sie dies beim anderen Messer. Einstellen der Messer (Abb. R3)
• Überprüfen Sie die Position des Messers (60) an beiden Enden.
• Setzen Sie das Instrument (64) wie angegeben über den Hobelkopf (57).
• Die Unterkante des Instruments muß mit der Messerspitze (60) aufeinandertreffen.
• Zum Justieren gehen Sie folgendermaßen vor:
• Drehen Sie jede Einstellschraube (65) wie erforderlich herein bzw. heraus, bis die Messerspitze mit dem Instrument aufeinandertrifft. Nachschärfen der Messer Die Messer können in einem Winkel von 42° nachgeschärft werden. In Deutschland werden für Holzstaub aufgrund der TRGS 553 geprüfte Absaugeinrichtungen gefordert. Für andere Materialien muß der gewerbliche Betreiber die speziellen Anforderungen mit der zuständigen Berufsgenossenschaft klären. Die Messer können bis auf maximal 3 mm ihrer Ursprungsgröße nachgeschärft werden. Hat die Messergröße mehr als 3 mm abgenommen, so müssen die Messer erneuert werden. Transport der Maschine (Abb. Q) Die Laufrollen (30) ermöglichen einen leichteren Transport der Maschine. Lieferbares Zubehör Wenden Sie sich für nähere Informationen über das richtige Zubehör an Ihren Händler.

Schmieren Ihr Elektrowerkzeug erfordert keine zusätzliche Schmierung. B&D_17 DEUTSCH GARANTIE Reinigung Sorgen Sie dafür, daß die Lüftungsschlitze offen bleiben, und reinigen Sie das Gehäuse regelmäßig mit einem weichen Tuch.

• Halten Sie die Tische sauber und fettfrei. Tragen Sie regelmäßig etwas Wachs an den Tischen auf.
• Halten Sie die Maschine frei von Schmutz und Spänen.
• Prüfen und reinigen Sie täglich die Rücklauf- und Zufuhrspindeln.

• 30 TAGE GELD ZURÜCK GARANTIE • Wenn Sie mit der Leistung Ihrer DEWALT-Maschine nicht völlig zufrieden sind, können Sie sie unter Vorlage des Original-Kaufbeleges ohne weiteres innerhalb von 30 Tagen bei Ihrem DEWALT-Händler im Original-Lieferumfang zurückgeben und erhalten Ihr Geld zurück. Die Geld zurück Garantie gilt nicht auf Zubehör.
• 1 JAHR KOSTENLOSE INSPEKTION • Innerhalb der ersten 12 Monate nach dem Kauf werden Wartungsoder Kundendienstleistungen für Ihre DEWALT-Maschine unter Vorlage des Original-Kaufbeleges von einer DEWALT-Kundendienstwerkstatt ausgeführt. Diese Leistung ist im Kaufpreis eingeschlossen. Recycling (nicht zutreffend für Österreich und die Schweiz) Elektrowerkzeuge enthalten Roh- und Kunststoffe, die recycelt werden können und Stoffe, die fachgerecht entsorgt werden müssen. DEWALT und andere namhafte Hersteller von Elektrowerkzeugen haben ein Recycling-Konzept entwickelt, das dem Handel und dem Anwender eine problemlose Rückgabe von Elektrowerkzeugen ermöglicht. Ausgediente netz- und akkubetriebene DEWALT-Werkzeuge können beim Handel abgegeben oder direkt an DEWALT eingeschickt werden. Beim Recycling werden sortenreine Rohstoffe (Kupfer, Aluminium, etc.) und Kunststoffe gewonnen und nicht verwertbare Reststoffe verantwortungsvoll entsorgt. Voraussetzung für den Erfolg ist das Engagement von Anwendern, Handel und Markenherstellern.

• 1 JAHR GARANTIE • Die Garantiefrist von 12 Monaten gilt für alle DEWALT-Maschinen und beginnt mit dem Kaufdatum, das durch den Original-Kaufbeleg nachgewiesen werden muß. In dieser Zeit garantieren wir:
• Kostenlose Beseitigung eventueller Störungen
• Kostenlosen Ersatz aller schadhaften Teile
• Kostenlosen und fachmännischen Reparaturservice
• Voraussetzung ist, daß der Fehler nicht auf unsachgemäße Behandlung zurückzuführen ist und nur Original-DEWALT-Zubehörteile verwendet wurden, die ausdrücklich von DEWALT als zum Betrieb mit DEWALT-Maschinen geeignet bezeichnet worden sind. Den Standort Ihres nächstgelegenen Händlers oder Ihrer Kundendienst-Werkstatt erfahren Sie unter der entsprechenden Telefonnummer auf der Rückseite. Eine Übersicht über die DEWALTKundendienstwerkstätte und weitere Informationen finden Sie auch im Internet: www.2helpU.com Mit dieser Garantieerklärung erhalten Sie eine zusätzliche Sicherheit. Sie schränkt jedoch in keinem Falle Ihre gesetzlichen Gewährleistungsrechte ein, die Sie gegenüber demjenigen haben, bei dem Sie das Gerät gekauft haben. Sie können nach Ihrer Wahl diese in gewissem Umfange weitergehenden Rechte (Minderung des Kaufpreises oder Rückgängigmachung des Kaufes) auch Ihrem Verkäufer gegenüber geltend machen. B&D_17

Helvetia Schweiz DEWALT ROFO Kundendienst Gewerbezone Seeblick 3213 Kleinbösingen Tel:
