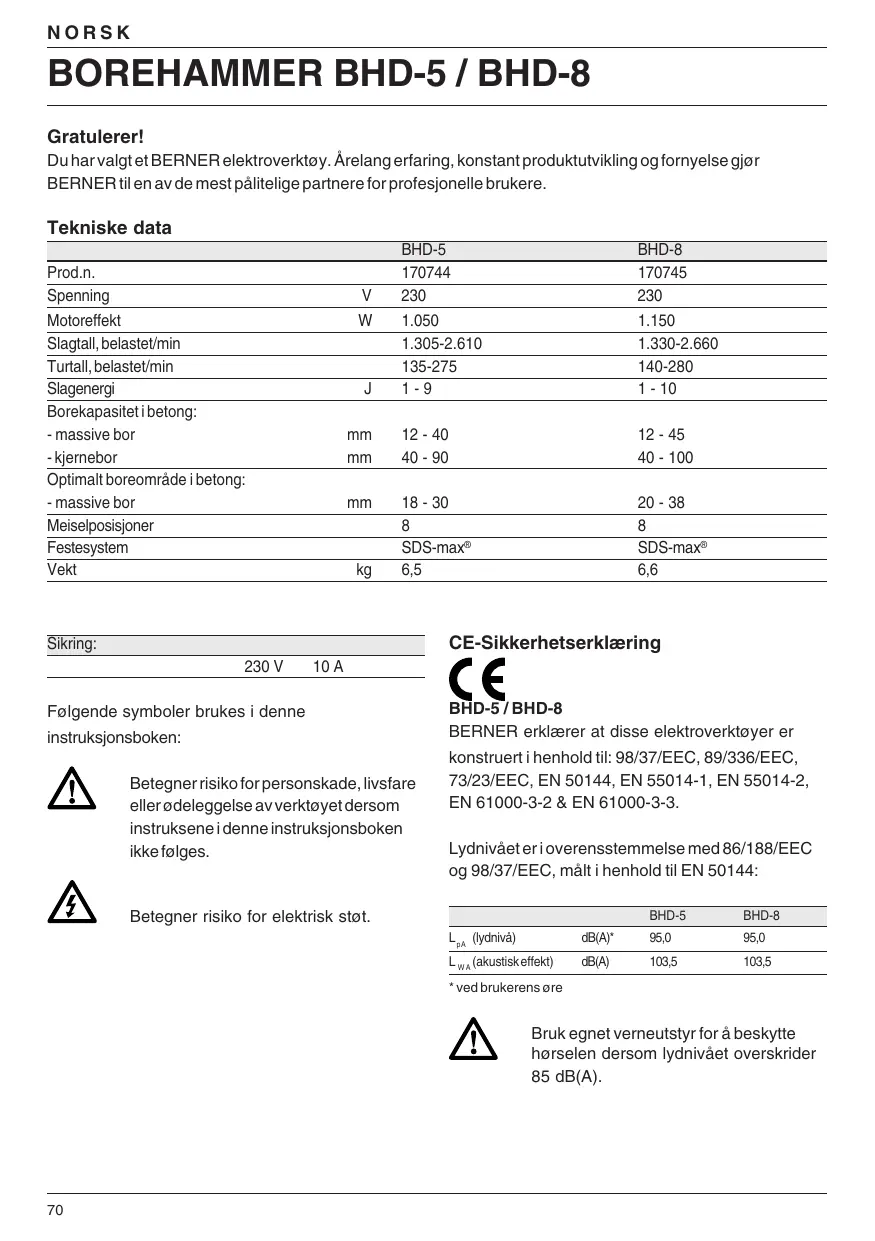

NORSK BOREHAMMER BHD-5 / BHD-8 Gratulerer! Du har valgt et BERNER elektroverktøy. Årelang erfaring, konstant produktutvikling og fornyelse gjør BERNER til en av de mest pålitelige partnere for profesjonelle brukere.

10 A Følgende symboler brukes i denne instruksjonsboken: Betegner risiko for personskade, livsfare eller ødeleggelse av verktøyet dersom instruksene i denne instruksjonsboken ikke følges.

Bruk egnet verneutstyr for å beskytte hørselen dersom lydnivået overskrider 85 dB(A).

høy luftfuktighet, forekomst av metallstøv o.l.) kan man øke sikkerheten ved å tilkoble en jordfeilbryter. 5 Hold barn unna Ikke la barn komme i kontakt med verktøyet eller skjøteledningen. Det skal holdes tilsyn med barn under 16 år. 6 Oppbevar elektroverktøy på et trygt sted Når maskinen ikke er i bruk, skal den oppbevares på et tørt sted, gjerne høyt oppe og innlåst, utenfor barns rekkevidde. 7 Overbelast ikke maskinen Maskinen arbeider bedre og sikrere innenfor det angitte effektområdet. 8 Bruk riktig elektroverktøy

BERNER GmbH, D-74653 Künzelsau

Sikkerhetsforskrifter Ta deg tid til å lese nøye gjennom bruksanvisningen før du begynner å bruke maskinen. Oppbevar bruksanvisningen på et lett tilgjengelig sted slik at alle som skal bruke maskinen lett kan finne den. I tillegg til nedenforstående forskrifter, må alle vernebestemmelsene til Statens Arbeidstilsyn følges når det gjelder arbeid med elektroverktøy. ADVARSEL! Ved bruk av elektroverktøy må disse grunnleggende sikkerhetsforskrifter følges for å redusere risikoen for elektrisk støt, personskade og brann. 1 Bruk hørselsvern Støynivået ved bearbeiding av forskjellige materialer kan variere, og i blant kan nivået overstige 85 dB(A). For å beskytte deg selv bør du alltid bruke hørselsvern. 2 Hold arbeidsområdet rent og ryddig En uryddig arbeidsplass innbyr til skader. 3 Tenk på arbeidsmiljøet Utsett ikke elektroverktøy for regn. Ikke bruk det på fuktige eller våte steder. Sørg for god belysning over arbeidsplassen. Bruk ikke elektroverktøy i nærheten av brannfarlige væsker eller gasser. 4 Beskytt deg mot elektrisk støt Unngå kroppskontakt med jordede deler (for eksempel vannrør, komfyrer, kjøleskap o.l.). Under ekstreme arbeidsforhold (for eksempel ved

Tving ikke en maskin til å gjøre arbeid som krever kraftigere verktøy. Bruk ikke elektroverktøy til formål det ikke er ment for, som for eksempel å fjerne kvister eller kappe ved med en håndsirkelsag. 9 Kle deg riktig Ha ikke på deg løstsittende klær eller smykker. De kan sette seg fast i de bevegelige delene. Vi anbefaler gummihansker og sko som ikke glir når du arbeider utendørs. Bruk hårnett hvis du har langt hår. 10 Bruk vernebriller Bruk vernebriller for å unngå at det blåser støv inn i øynene og skader deg. Hvis det støver mye, bør du bruke ansikts- eller støvmaske. 11 Stell pent med ledningen Bær ikke maskinen i ledningen og, trekk ikke i ledningen når du skal ta støpselet ut av stikkontakten. Utsett ikke ledningen for varme, olje eller skarpe kanter. 12 Sikre arbeidsstykket Bruk tvinger eller skrustikker til å feste arbeidsstykket med. Dette er sikrere enn å bruke hånden, og du får begge hendene fri til å arbeide med. 13 Strekk deg ikke for langt Pass på at du alltid har sikkert fotfeste og balanse. 14 Vær nøye med vedlikeholdet Hold tilbehøret skarpt og rent. Følg forskriftene når det gjelder vedlikehold og skifte av tilbehør. Kontroller maskinens ledning regelmessig og få den reparert av et autorisert verksted om den skulle bli skadet. Kontroller skjøteledninger regelmessig, skift dem ut om de skulle bli skadet. Hold håndtakene tørre, rene og fri for olje og fett. 15 Trekk støpselet ut av stikkontakten Trekk alltid støpselet ut av stikkontakten når 71

NORSK maskinen ikke er i bruk, ved vedlikehold og ved skifte av tilbehør. 16 Fjern nøkler Gjør det til vane å sjekke om nøkler og justeringsverktøy er fjernet før maskinen startes. 17 Unngå at verktøyet blir slått på utilsiktet Bær ikke maskinen med fingeren på strømbryteren når den er tilkoblet strømnettet. Pass på at strømbryteren er avslått når du setter støpselet i stikkontakten. 18 Utendørs skjøteledning Utendørs må det bare brukes skjøteledning som er tillatt for utendørs bruk og merket for dette. 19 Vær oppmerksom Se på det du gjør. Bruk sunn fornuft. Bruk ikke maskinen når du er trett. 20 Sjekk skadede deler før du setter støpselet i stikkontakten Før fortsatt bruk av maskinen skal eventuelle skadede deler eller deksler kontrolleres nøye for å bringe på det rene om de fungerer riktig og utfører det de skal. Kontroller justeringen av bevegelige deler, om de sitter i klemme, om deler er brukket. Sjekk at alt er riktig montert og er slik det skal være. En del eller et deksel som er skadet, skal repareres eller skiftes ut av et autorisert verksted dersom ikke annet er angitt i bruksanvisningen. Ødelagte brytere skal repareres av et autorisert serviceverksted. Bruk ikke maskinen hvis den ikke kan slås av og på med bryteren. 21 ADVARSEL! Bruk bare tilbehør og utstyr som anbefales i bruksanvisningen og i katalogene. Bruk av annet verktøy eller tilbehør enn det som anbefales i bruksanvisningen eller i katalogene kan medføre en mulig risiko for personskade. 22 La verktøyet repareres av et autorisert BERNER serviceverksted Dette elektroverktøyet er i samsvar med gjeldende sikkerhetsforskrifter. Unngå risiko: Overlat alltid reparasjon av elektriske apparater til kvalifisert servicepersonale.

Kontroll av pakkens innhold Pakken inneholder: 1 Borehammer 1 Sidehåndtak 1 Dybdeanlegg 72

Tube med smøremiddel Koffert Instruksjonshåndbok Splittegning

• Kontroller om verktøyet, deler eller tilbehør er blitt skadet under transporten. • Ta deg tid til å lese nøye igjennom håndboken slik at du forstår innholdet før verktøyet tas i bruk.

Beskrivelse (fig. A) Din BERNER borehammer er konstruert for profesjonelt bruk: hammerboring og lett hakke-, meisle- og rivningsarbeid. 1 Strømbryter 2 Elektronisk turtalls- og slagkontroll 3 Vedlikeholdsvisning 4 Driftstype-valgbryter 5 Sikkerhetssperre 6 Festesystem for SDS-max® tilbehør 7 Krage 8 Sidehåndtak 9 Låsehjul for sidehåndtak 10 Håndtak bak 11 Dybdeanlegg 12 Bakre håndtak Myk start Myk start gjør det mulig å øke turtallet langsomt, slik at boret holder seg stabilt på det stedet man skal bore hull. Den myke starten reduserer den vridningsreaksjonen som oppstår når maskinen startes mens det bores i et eksisterende hull.

Sikkerhetskobling Alle borehammerne er utstyrt med en sikkerhetskobling som reduserer det maksimale vridningsmomentet som overføres til brukeren i tilfelle fastkiling av boret. Denne egenskapen beskytter også utveksling og motor mot blokkering. Sikkerhetskoblingen er innstilt på fabrikken og kan ikke forandres. Elektronisk turtalls- og slagkontroll (fig. B) Den elektroniske turtalls- og slagkontrollen (2) innebærer følgende fordeler: - bruk av mindre bor uten fare for at de brekker - boring i lette og skjøre materialer uten splintring - optimal kontroll av maskinen for presis meisling

NORSK Service- og spenningsindikatorlamper (fig. B) Den røde serviceindikatorlampen (3) lyser når kullbørstene er nesten utslitt, og viser at maskinen trenger service. Etter ca. 8 timers bruk slås motoren deretter automatisk av. Kullbørstene kan ikke skiftes av brukeren. Ta med maskinen til et godkjent BERNER serviceverksted.

Elektrisk sikkerhet Den elektriske motoren er kun konstruert for én spenning. Kontroller alltid at nettspenningen er i overensstemmelse med spenningen på typeskiltet. Ditt BERNER verktøy er dobbeltisolert i samsvar med EN 50144. Jordet ledning er derfor ikke nødvendig.

Skifting av kabel eller støpsel Tenk på sikkerhetsforskriftene ved skifting av kabel eller støpsel. Et støpsel med blottede kopperledere er farlig hvis det koples til en strømførende kontakt.

Bruk av skjøteledning Hvis det er nødvendig å bruke skjøteledning, må man bruke en godkjent skjøteledning som er egnet til dette verktøyets kraftbehov (se tekniske data). Hvis du bruker en kabeltrommel, bør du alltid vikle kabelen helt av først.

Montering og justering Ta alltid støpselet ut av stikkontakten før montering og justering av verktøyet.

Innstilling av den elektroniske turtalls- og slagkontrollen (fig. B) • Snu innstillingshjul (2) til ønsket stilling. Jo høyere tall, desto høyere turtall og slagenergi. Innstillingshjulet går fra «1» (lav) to «7» (full styrke). Maskinen er svært anvendelig til en rekke ulike bruksområder. (BHD-5 fra "1" til "5") Den riktige innstillingen finner man ved å prøve seg frem. Hvis man bruker et bor med mindre diameter eller borer i keramiske eller skjøre materialer, må man f.eks. innstille innstillingshjulet på «1» (lav).

Valg av funksjon (fig. D1 & D2) Borehammeren kan brukes med to forskjellige funksjoner: Hammerboring: samtidig boring og hamring - for boring i alle typer betong og stein. Hamring med spindellås: kun slag - for lett hakking, meisling og rivningsarbeide. SDS-max® meiselen kan låses i 8 forskjellige stillinger (se også fig. D2): • Drei valghendelen (4) til den peker oppover. • Drei meiselen til ønsket posisjon. • Innstill funksjonsvelgeren (4) på . Med denne funksjonen kan borehammeren også brukes som vektarm for å løsne en fastkilt meisel. • Drei meiselen til den fester seg i sin posisjon.

Montering og fjerning av SDS-max® tilbehør (fig. C1 & C2) Disse modellene bruker SDS-max® bor og meisler (se tverrsnitt av SDS-max® borskaft i fig. C2). • Ta støpselet ut av stikkontakten. • Sett borskaftet ind i festesystemets låsekrage (6) og vri boret litt slik at kragen faller på plass. • Dra i boret for å kontrollere at det er skikkelig låst. Med hammerfunksjon må boret kunne bevege seg flere cm ut og inn. • For å fjerne boret trekkes festesystemets låsekrage (6) bakover slik at boret kan tas ut. Sidehåndtaket settes sammen og festes (fig. E1 - E4) Sidehåndtaket (8) kan festes foran eller bak på begge sider av borehammeren, slik at våde høyreog venstrehendte kan bruke maskinen. Pass alltid på at borehammeren brukes med riktig festet sidehåndtak. Montering foran (fig. E1 & E2) • Før stålringen (16) over kragen (7) bak festesystemet (6). Klem begge endene sammen, monter bøssingen (14) og sett i pinnen (15). • Sett på klemmen (13) og skru på låsehjulet (9). Ikke stram det. 73

NORSK • Skru sidehåndtaket (8) på låsehjulet og stram det. • Vri montasjestøtten til sidehåndtaket til ønsket posisjon. Ved boring horisontalt med et tungt bor settes sidehåndtaket i en vinkel på ca. 20° (se fig. E2) for optimal kontroll. • Lås sidehåndtakets montasjestøtte ved å stramme låsehjulet (9).

Montering bak (fig. E3 & E4) Den bakre posisjonen er særlig nyttig ved boring i himlinger eller gulv. Se fig. D4. • Skru løs sidehåndtaket (8) og ta det av. La sidehåndtakets montasjestøtte bli sittende foran slik at dybdeanlegget kan brukes. • Skru sidehåndtaket inn i et av hullene bak (10), på høyre eller venstre side av verktøyet. Innstilling av boredybde (fig. F) • Sett i det riktige boret. • Løsne vingemutteren (17) og stikk dybdeanlegget (11) gjennom hullet i klemmen for sidehåndtaket. • Trykk boret vinkelrett mot en overflate og juster dybdeanlegget (11) som vist. • Stram vingemutteren (17).

Boring med massivt bor (fig. A) • Innstill den elektroniske turtalls- og slagkontrollen (2). • Innstill funksjonsvelgeren (4) på «hammerboring». • Sett i riktig tillbehør. • Monter og juster sidehåndtaket (8). • Innstill om nødvendig boredybden. • Merk av hvor det skal bores hull. • Sett boret mot merket og trykk på strømbryteren (1).

• Når maskinen skal stoppes, slippes strømbryteren (1). Skru alltid AV maskinen når arbeidet er avsluttet og før støpselet tas ut av stikkontakten.

Boring med kjernebor (fig. A) • Innstill den elektroniske turtalls- og slagkontrollen (2) til moderat eller høyt hurtighet. • Innstill funksjonsvelgeren (4) på «hammerboring». • Monter og innstill sidehåndtaket (8). • Sett i riktig bor. • Sett senterboret i kjerneboret. • Sett senterboret på det avmerkede borehullet og trykk på strømbryteren (1). Bor inntil kjernen kommer ca. 1 cm inn i betongen. • Stopp maskinen og fjern senterboret. Sett kjerneboret i hullet og fortsett med boringen. • Når hullet som skal bores er dypere enn boret, fjernes sylinderen med betong inni boret med jevne mellomrom. For å unngå at det brytes av beongbiter omkring hullet, bores det først et hull med samme diameter som senterboret helt gjennom betongen. Deretter bores det store hullet til midten fra begge sider. • Når maskinen skal stoppes går man frem som beskrevet ovenfor. Hakking og meisling (fig. A) • Innstill den elektroniske turtalls- og slagkontrollen (2). • Sett driftstype-valghendelen (4) til "kun hamring". • Sett i riktig meisel og vri den for hånd slik at den låses i en av de 8 posisjonene. • Monter og juster sidehåndtaket (8). • Trykk på strømbryteren (1) og begynn med arbeidet. • Når maskinen skal stoppes går man frem som beskrevet ovenfor. Det finnes ulike typer tilbehør og meisler med SDS-max®. BERNER kan gi nærmere opplysninger om egnet tilleggsutstyr.

Vedlikehold Ditt BERNER-elektroverktøy er konstruert slik at det kan brukes i lang tid med et minimum av vedlikehold. Kontinuerlig og tilfredsstillende drift

NORSK avhenger av riktig behandling og regelmessig rengjøring av verktøyet. • Vedlikeholdsarbeid på borehammeren kan ikke utføres av brukeren. Ta med verktøyet til et godkjent BERNER serviceverksted når serviceindikatorlampen (3) lyser.

Smøring Ditt elektoverktøy trenger ikke ekstra smøring.

Rengjøring Hold ventilasjonsspaltene åpne og rengjør elverktøyet regelmessig med en myk klut.

GARANTI OG KUNDEBETJENING Alle elektroinstrumenter, reservedeler eller tilbehor proves omhyggeligt for avsendelsen fra fabrikken. Hvis det oppstar noen feil ved dette instrumentet, send dette vennligst direkte til sentralverkstedet eller det narmeste BERNER-reparasjonsverkstedet. Garantitiden varer 12 maneder og begynner med den kjopedatum som er angitt pa originalkvitteringen. I denne tiden garanterer vi: • Gratis avhjelpning av feil og skader • Gratis utskifting av alle defekte deler • Gratis og kvalifisert reparasjonstjeneste Garantien gjelder pa betingelse av at bare det av BERNER oppgitte originaltilbehoret ma brukes med BERNER-maskiner og omfatter ikke feil og skader, som oppstar ved feilbetjening.

Utslitt verktøy og miljøet Vern naturen. Kast ikke produktet sammen med annet avfall når det er utslitt. Lever det til kildesortering eller til et BERNER-serviceverksted.

Adressen av Deres reparasjonsverksted er angitt under tilsvarende underskrift pa baksiden.

BERNER service Dersom det skulle oppstå feil med maskinen, lever den til et autorisert serviceverksted. (Se aktuell prisliste/katalog for ytterligere informasjon eller ta kontakt med BERNER). På grunn av forskning og utvikling kan ovenstående spesifikasjoner bli endret, noe som ikke blir opplyst separat.
