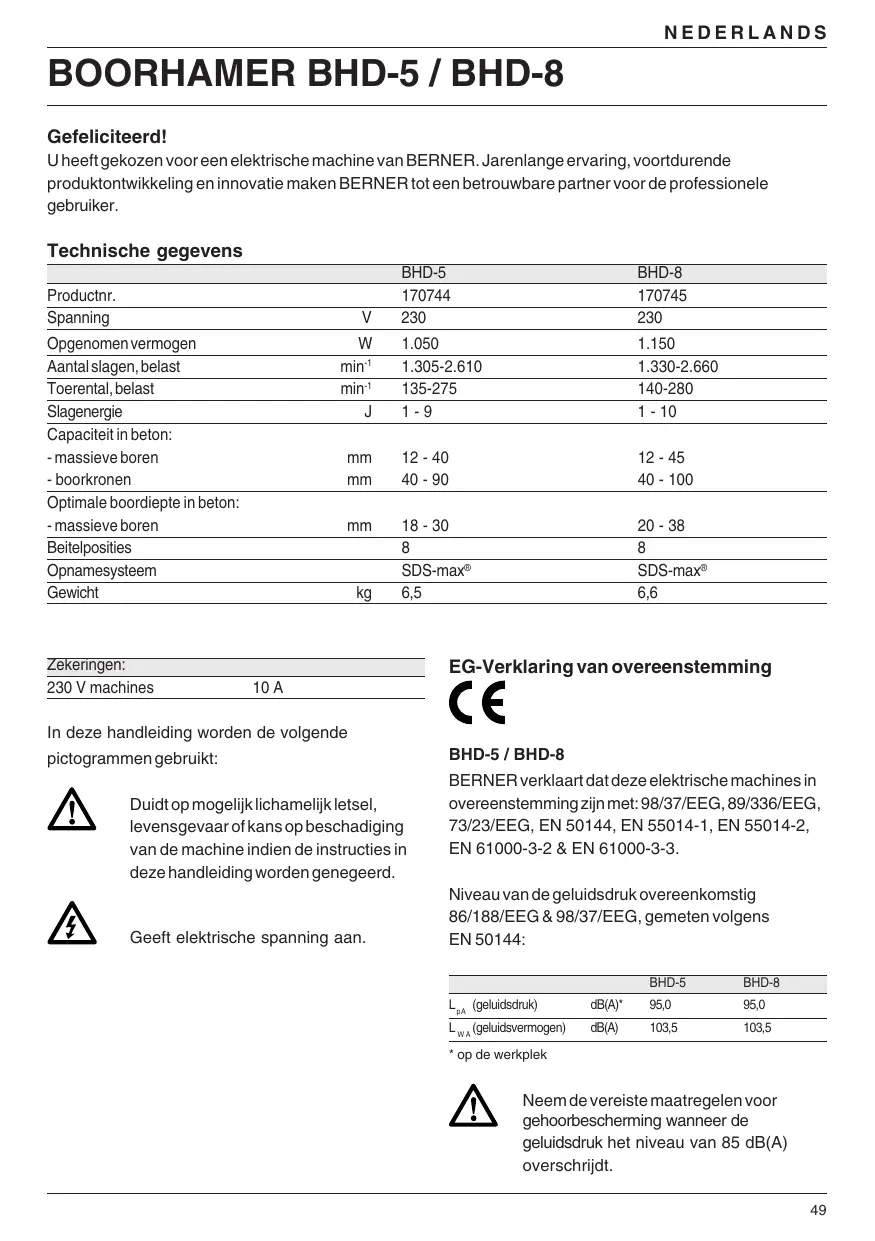

NEDERLANDS BOORHAMER BHD-5 / BHD-8 Gefeliciteerd! U heeft gekozen voor een elektrische machine van BERNER. Jarenlange ervaring, voortdurende produktontwikkeling en innovatie maken BERNER tot een betrouwbare partner voor de professionele gebruiker.

V Opgenomen vermogen Aantal slagen, belast Toerental, belast Slagenergie Capaciteit in beton: - massieve boren - boorkronen Optimale boordiepte in beton: - massieve boren Beitelposities Opnamesysteem Gewicht

EG-Verklaring van overeenstemming

10 A In deze handleiding worden de volgende pictogrammen gebruikt: Duidt op mogelijk lichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze handleiding worden genegeerd.

Geeft elektrische spanning aan.

BHD-5 / BHD-8 BERNER verklaart dat deze elektrische machines in overeenstemming zijn met: 98/37/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2 & EN 61000-3-3. Niveau van de geluidsdruk overeenkomstig 86/188/EEG & 98/37/EEG, gemeten volgens EN 50144: BHD-5

L W A (geluidsvermogen)

Neem de vereiste maatregelen voor gehoorbescherming wanneer de geluidsdruk het niveau van 85 dB(A) overschrijdt. 49

NEDERLANDS Gewogen kwadratische gemiddelde waarde van de versnelling overeenkomstig EN 50144: BHD-5

BERNER GmbH, D-74653 Künzelsau

Veiligheidsinstructies Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees ook onderstaande instructies aandachtig door voordat u met de machine gaat werken. Bewaar deze instructies zorgvuldig!

Algemeen 1 Zorg voor een opgeruimde werkomgeving Een rommelige werkomgeving leidt tot ongelukken. 2 Houd rekening met omgevingsinvloeden Stel elektrische machines niet bloot aan vocht. Zorg dat de werkomgeving goed is verlicht. Gebruik elektrische machines niet in de buurt van brandbare vloeistoffen of gassen. 3 Voorkom een elektrisch schok Vermijd lichamelijk contact met geaarde voorwerpen (bijv. buizen, radiatoren, fornuizen en koelkasten). Onder extreme werkomstandigheden (bijv. hoge vochtigheid, ontwikkeling van metaalstof, enz.) kan de elektrische veiligheid door een scheidingstransformator of een aardlek-(FI)schakelaar voor te schakelen, verhoogd worden. 4 Houd kinderen uit de buurt Laat andere personen niet aan de machine of het verlengsnoer komen. Onder 16 jaar is supervisie verplicht.

5 Verlengsnoeren voor gebruik buitenshuis Gebruik buitenshuis uitsluitend voor dit doel goedgekeurde en als zodanig gemerkte verlengsnoeren. 6 Berg de machine veilig op Berg niet in gebruik zijnde elektrische machines op in een droge, afgesloten ruimte, buiten het bereik van kinderen. 7 Draag geschikte werkkleding Draag geen wijde kleding of loshangende sieraden. Deze kunnen door de bewegende delen worden gegrepen. Draag bij het werken buitenshuis bij voorkeur rubber werkhandschoenen en schoenen met profielzolen. Houd lang haar bijeen. 8 Draag een veiligheidsbril Gebruik ook een gezichts- of stofmasker bij werkzaamheden waarbij stofdeeltjes of spanen vrijkomen. 9 Let op de maximum geluidsdruk Neem voorzorgsmaatregelen voor gehoorbescherming wanneer de geluidsdruk het niveau van 85 dB(A) overschrijdt. 10 Klem het werkstuk goed vast Gebruik klemmen of een bankschroef om het werkstuk te fixeren. Dit is veiliger, bovendien kan de machine dan met beide handen worden bediend. 11 Zorg voor een veilige houding Zorg altijd voor een juiste stabiele houding. 12 Voorkom onbedoeld inschakelen Draag een op het net aangesloten machine niet met de vinger aan de schakelaar. Laat de schakelaar los wanneer u de stekker in het stopcontact steekt. 13 Blijf voortdurend opletten Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine niet als u niet geconcentreerd bent. 14 Trek de stekker uit het stopcontact Schakel de stroom uit en wacht totdat de machine volledig stil staat voordat u deze achterlaat. Trek de stekker uit het stopcontact wanneer u de machine niet gebruikt, tijdens onderhoud of bij het vervangen van accessoires. 15 Verwijder sleutels of hulpgereedschappen Controleer vóór het inschakelen altijd of de sleutels en andere hulpgereedschappen zijn verwijderd.

NEDERLANDS 16 Gebruik de juiste machine Het gebruik volgens bestemming is beschreven in deze handleiding. Gebruik geen lichte machine of hulpstukken voor het werk van zware machines. De machine werkt beter en veiliger indien u deze gebruikt voor het beoogde doel. Waarschuwing! Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend voor het beoogde doel. 17 Gebruik het snoer niet verkeerd Draag de machine nooit aan het snoer. Trek niet aan het snoer om de stekker uit het stopcontact te verwijderen. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe randen. 18 Onderhoud de machine met zorg Houd de machine schoon om beter en veiliger te kunnen werken. Houdt u aan de instructies met betrekking tot het onderhoud en het vervangen van accessoires. Controleer regelmatig het snoer en laat dit bij beschadigingen door een erkend BERNER Service-center repareren. Controleer het verlengsnoer regelmatig en vervang het in geval van beschadiging. Houd de bedieningsorganen droog en vrij van olie en vet. 19 Controleer de machine op beschadigingen Controleer de machine vóór gebruik zorgvuldig op beschadigingen om er zeker van te zijn dat deze naar behoren zal functioneren. Controleer of de bewegende delen niet klemmen, verdraaid of gebroken zijn. Ga na of de accessoires en hulpstukken correct zijn gemonteerd en of aan alle andere voorwaarden voor een juiste werking is voldaan. Ga bij vervanging of reparatie van beschadigde veiligheidsinrichtingen of defecte onderdelen te werk zoals aangegeven. Gebruik geen machine waarvan de schakelaar defect is. Laat de schakelaar vervangen door een erkend BERNER Service-center. 20 Wendt u voor reparaties tot een erkend BERNER Service-center Deze elektrische machine voldoet aan alle geldende veiligheidsvoorschriften. Ter voorkoming van ongevallen mogen reparaties uitsluitend door daartoe bevoegde technici worden uitgevoerd.

Inhoud van de verpakking De verpakking bevat: 1 Boorhamer 1 Zijhandgreep 1 Diepte-aanslag 1 Transportkoffer 1 Tube smeermiddel 1 Handleiding 1 Onderdelentekening • Controleer de machine, losse onderdelen en accessoires op transportschade. • Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken.

Beschrijving (fig. A) Uw BERNER boorhamer is ontworpen voor professioneel gebruik: hamerboren en lichte beitel-, hak- en sloopwerkzaamheden. 1 Aan/uit-schakelaar 2 Elektronische toerental- en slagsterkteregeling 3 Aanwijzer van de bediening 4 Soort van de werking – keuzeschakelaar 5 Veiligheidssluiting 6 Houder voor SDS-max® accessoires 7 Kraag 8 Zijhandgreep 9 Klemwiel voor zijhandgreep 10 Schroefpositie zijhandgreep, achter 11 Diepte-aanslag 12 Achterhandgreep

Aanloopstroombegrenzing Dankzij de aanloopstroombegrenzing komt de motor bij het starten van de machine langzaam op toeren. De boor blijft daardoor goed op de plaats waar het gat geboord moet worden. De aanloopstroombegrenzing voorkomt tevens dat er een aanloopschok optreedt wanneer de machine wordt gestart met de boor in een bestaand gat. Koppelbegrenzing Alle boorhamers zijn uitgerust met een koppelbegrenzing waardoor de maximum koppelreactie naar de gebruiker in geval van vastlopen van het boortje wordt beperkt. Hierdoor wordt tevens vastlopen van motor en overbrenging voorkomen. De koppelbegrenzing is in de fabriek vast ingesteld. 51

NEDERLANDS Elektronische toerental- en slagsterkteregeling (fig. B) De elektronische toerental- en slagsterkteregeling biedt (2) de volgende voordelen: - gebruik van kleinere boren zonder breken - boren in lichte, brosse materialen zonder versplinteren - optimale beheersing van de machine voor precisie-beitelwerk Service- en spanningsindicatielampjes (fig. B) Het RODE service-indicatielampje (3) licht op wanneer de koolborstels bijna versleten zijn ten teken dat de machine aan een onderhoudsbeurt toe is. Na ongeveer 8 bedrijfsuren wordt de motor dan automatisch uitgeschakeld. De koolborstels kunnen niet door de gebruiker worden vervangen. Breng uw machine naar een erkend BERNER Service-center.

Instellen van de elektronische toerental- en slagsterkteregeling (fig. B) • Zet het stelwiel (2) op de gewenste stand. Hoe hoger het getal, hoe groter de snelheid en de slagsterkte. Het bereik gaat van „1“ (lage snelheid/hoog koppel) tot „7“ (hoge snelheid/laag koppel). De machine is dus uiterst flexibel en geschikt voor zeer uiteenlopende toepassingen. De juiste instelling wordt proefondervindelijk vastgesteld. (BHD-5 van 1 tot 5) Bij het gebruik van boren met een geringe diameter of bij het boren in keramisch of bros materiaal kiest u bijvoorbeeld stand „1“ (lage snelheid/hoog koppel). Kiezen van de boorstand (fig. D1 & D2) De boorhamer heeft twee verschillende functies: Hamerboren: gelijktijdig boren en hameren - voor beton en steenachtige materialen.

Elektrische veiligheid De elektrische motor is ontwikkeld voor een bepaalde netspanning. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje. Uw BERNER-machine is dubbel geïsoleerd overeenkomstig EN 50144; een aarddraad is dan ook niet nodig.

Vervangen van het snoer of de stekker Als de stekker of het snoer wordt vervangen, moet de oude stekker c.q. het oude snoer worden weggegooid. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken.

Gebruik van verlengsnoeren

Wanneer een verlengsnoer wordt gebruikt, neem dan een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine (zie technische gegevens). De aders moeten minimaal een doorsnede hebben van 1,5 mm2. Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

Monteren en instellen Haal vóór het monteren en instellen altijd de stekker uit het stopcontact.

Hameren met spindelvergrendeling: hameren - voor licht beitel-, hak- en sloopwerk. SDS-max® beitels kunnen in 8 verschillende standen worden vergrendeld (zie ook fig. D2): Keuzehendel (4) draaien tot dat hij naar boven wijst. De maaier draaien naar zijn vereiste positie (ligging). Draai de keuzehendel (4) naar het -symbool. In deze stand kunt u de boorhamer ook gebruiken als hefboom om een vastgelopen boor los te wrikken. De maaier draaien tod dat hij in zijn positie valt.

Plaatsen en verwijderen van SDS-max® accessoires (fig. C1 & C2) Deze modellen werken met SDS-max® boren en beitels (zie inzet in fig. C2 voor een doorsnede van een SDS-max® boorschacht). • Trek de stekker uit het stopcontact. • Steek de schacht in de houder (6) en verdraai de boor totdat de borgkraag vastspringt. • Trek aan de boor om te controleren of deze goed vastzit. In de hamerfunctie moet de boor enkele centimeters naar binnen en naar buiten

NEDERLANDS kunnen bewegen. • Voor het verwijderen de borgkraag (6) naar achteren trekken en de boor uitnemen.

Assembleren en bevestigen van de zijhandgreep (fig. E1-E4) De zijhandgreep (8) kan aan de voorkant gemonteerd worden of aan weerszijden van de machine aan de achterkant, voor linkshandige of rechtshandige gebruikers. Zorg altijd voor een juiste bevestiging van de zijhandgreep.

Bevestiging aan de voorkant (fig. E1 & E2) • Klik de stalen ring (16) over de kraag (7) achter de houder (6). Knijp beide uiteinden samen, monteer de bus (14) en steek de pen (15) erin. • Plaats de klem (13) en schroef er het klemwiel (9) op. Draai het klemwiel handvast. • Schroef de zijhandgreep (8) in het klemwiel en draai deze vast. • Draai de montagesteun van de zijhandgreep in de gewenste stand. Voor horizontaal boren met een zware boor, de zijhandgreep in een hoek van ongeveer 20° plaatsen (zie fig. E2). Zo wordt een optimale beheersing van de machine verkregen. • Fixeer de montagesteun van de zijhandgreep door het klemwiel (9) vast te draaien. Bevestiging aan de achterkant (fig. E3 & E4) Bij het boren in plafonds of vloeren is het zeer praktisch de zijhandgreep in de achterste positie te bevestigen. Zie fig. D4. • Schroef de zijhandgreep (8) los maar laat de montagesteun op zijn plaats i.v.m het gebruik van de diepte-aanslag. • Schroef de zijhandgreep direct in een van de schroefgaten aan de achterkant (10), links of rechts. Instellen van de boordiepte (fig. F) • Plaats de juiste boor in de houder. • Draai de vleugelmoer (17) los en steek de diepte-aanslag (11) door het gat in de klem van de zijhandgreep.

• Druk de boor in een rechte hoek tegen een oppervlak en stel de diepte-aanslag (11) in zoals afgebeeld. • Draai de vleugelmoer (17) vast.

Aanwijzingen voor gebruik • Neem altijd de veiligheidsinstructies in acht en houdt u aan de geldende voorschriften. • Let op de eventueel aanwezige gas-, water- en elektriciteitsleidingen. • Forceer de machine niet. Overmatige druk op de machine versnelt het boren niet maar resulteert juist in slechtere prestaties en voortijdige slijtage van de machine.

Boren met een massieve boor (fig. A) • Stel de elektronische toerental- en slagsterkteregeling (2) in. • Zet de keuzehendel (4) op hamerboren. • Plaats de juiste boor. • Monteer de zijhandgreep (8) en stel deze in. • Stel, indien nodig, de boordiepte in. • Markeer de plek waar het gat moet worden geboord. • Plaats de boor op de gemarkeerde plek en druk de AAN/UIT-schakelaar (1) in. • Om de machine te stoppen, de AAN/UITschakelaar (1) loslaten. Schakel altijd de machine uit wanneer het werk is beëindigd en voordat u de stekker uit het stopcontact haalt. Boren met een kroonboor (fig. A) • Stel de elektronische toerental- en slagsterkteregeling (2) op matige tot hoge snelheid in. • Zet de keuzehendel (4) op hamerboren. • Monteer de zijhandgreep (8) en stel deze in. • Plaats de juiste kroonboor. • Plaats het centreerboortje in de kroonboor. • Plaats het centreerboortje op de plek waar het gat geboord moet worden en druk de AAN/UITschakelaar (1) in. Boor totdat de kroonboor ongeveer 1 cm in het beton vreet.

NEDERLANDS • Stop de machine en verwijder het centreerboortje. Plaats de kroonboor weer in het gat en ga verder met boren. • Wanneer het te boren gat dieper is dan de diepte van de kroonboor, verwijder dan regelmatig de ronde betoncilinder die zich in de kroonboor vormt. Om beschadiging van het beton rondom het geboorde gat te voorkomen, eerst voorboren. Gebruik hiertoe een boor met dezelfde diameter als die van het centreerboortje en boor hiermee helemaal door het beton heen. Vervolgens het gat vanaf beide zijden naar het midden toe boren. • Stop de machine zoals hierboven beschreven.

Hak- en beitelwerk (fig. A) • Stel de elektronische toerental- en slagsterkteregeling in (2). • Stel de soort van de werking op – keuzehendel (4) op “alleen maaien“. • Plaats de juiste beitel en draai deze met de hand in een van de 8 posities vast. • Monteer de zijhandgreep (8) en stel deze in. • Druk de AAN/UIT-schakelaar (1) in. • Stop de machine zoals hierboven beschreven. Diverse typen SDS-max®-accessoires zijn als optie verkrijgbaar. BERNER verstrekt u graag de nodige informatie over de juiste accessoires.

Onderhoud Uw BERNER-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur. • Het onderhoud van de boorhamer kan niet door de gebruiker worden verricht. Breng de machine naar een erkend BERNER Servicecenter zodra de service indicatie-LED (3) oplicht.

Smering Uw machine heeft geen extra smering nodig.

Reiniging Houd de ventilatiesleuven vrij en maak de behuizing regelmatig schoon met een zachte doek.

Gebruikte machines en het milieu Wanneer uw oude machine aan vervanging toe is, breng deze dan naar een BERNER Service-center waar de machine op milieuvriendelijke wijze zal worden verwerkt.

NEDERLANDS GARANTIE EN KLANTENDIENST Elk gereedschap, wisselstuk of accessoire wordt nog vóór de expeditie vanuit het productiebedrijf zorgvuldig gecontroleerd. Indien er op het gereedschap toch een gebrek merkbaar is, stuur het direct aan onze klantendienstcentrale of naar de dichtstbijzijnde erkende hersteldienst van het firma BERNER. De garantieperiode van 12 maanden begint vanaf de aankoopdatum, wat door de originele aankoopbon moet bewezen worden. Gedurende de garantieperiode geeft de fabrikant waarborg voor • Het kosteloos verhelpen van mogelijke storingen • Het kosteloos vervangen van alle beschadigde delen • Een kosteloze en deskundige service De garantie geldt alleen onder de voorwaarde dat de storing of het gebrek niet ontstond door een ondeskundige bediening en dat uitsluitend de originele wisselstukken gebruikt werden die de firma BERNER voor het gereedschap uitdrukkelijk aanbeveelt. De adressen van de erkende herteldiensten staan op de achterkant vermeld.
