Produkttype	Metalldetektor
Merke	Steinberg
Modell	SBS-MD-4
Mål (utfoldet)	120 cm total lengde, søkeplate 25 cm
Mål (sammenfelt)	70 cm
Vekt	1,2 kg
Strømforsyning	2 AA-batterier (ikke inkludert)
Batteritid	Omtrent 20 timer ved kontinuerlig bruk
Arbeidsfrekvens	7 kHz
Hovedfunksjoner	Metalldiskriminering, følsomhetsinnstilling, alle metaller-modus, jerndeteksjon, dybdeindikator, tone per metalltype
Maksimal deteksjonsdybde	Opptil 25 cm avhengig av objektets størrelse
Innstillinger	Følsomhetspotensiometer, diskrimineringsbryter (alle metaller / jern), volumkontroll
Platetype	Vanntett plate, diameter 25 cm
Skaft	Teleskopisk skaft med justerbar høyde
Håndtak	Ergonomisk håndtak med armstøtte
Skjerm	Ingen (kun lydsignal)
Vedlikehold og rengjøring	Tørk av med en myk, tørr klut etter hver bruk; ikke senk kontrollboksen ned i vann
Sikkerhet	Bruk frarådes nær følsomt elektrisk utstyr; unngå harde støt
Reservedeler og reparerbarhet	Søkeplate og batterier kan skiftes; kontakt kundeservice for reparasjoner
Inkluderte tilbehør	Bruksanvisning, festekabel (valgfri)

Ofte stilte spørsmål - SBS-MD-4 STEINBERG

Hvordan slå på og av detektoren SBS-MD-4?

For å slå på, drei volumknappen med klokken til du hører et klikk. For å slå av, drei den mot klokken til stopposisjonen. Fjern batteriene hvis apparatet ikke skal brukes over lengre tid.

Hvilken type batterier skal brukes?

Bruk to alkaliske AA-batterier (LR6) på 1,5 V. Ikke bruk oppladbare batterier uten å sjekke kompatibiliteten. Sett inn batteriene i henhold til polaritetsmerkingen i rommet.

Hvordan justere følsomheten?

Drei følsomhetspotensiometeret (SENS) på kontrollpanelet. Start med en middels innstilling, juster deretter opp for mer dybde eller ned for å unngå interferens i mineraliserte miljøer.

Hva betyr metalldiskriminering?

Diskriminering lar deg ignorere uønskede metaller (som jern). I 'JERN'-posisjonen piper detektoren ikke på jerngjenstander. I 'ALLE METALLER'-posisjonen oppdager den alle metaller. Juster etter behov.

Er detektoren vanntett?

Søkeplaten er vanntett og kan senkes i ferskvann. Kontrollboksen er ikke vanntett: beskytt den mot regn og ikke senk den ned i vann.

Hvordan tolke lydsignalene?

Detektoren avgir en kontinuerlig tone for metallgjenstander. Jo høyere lyden er, desto nærmere er objektet. En høy tone indikerer vanligvis et ikke-jernholdig metall (sølv, kobber); en lav tone indikerer jern.

Hva gjør jeg hvis detektoren piper uavbrutt?

Dette kan skyldes elektromagnetisk interferens (kraftledninger, mineralisert jord) eller for høy følsomhetsinnstilling. Reduser følsomheten eller flytt deg bort fra interferenskilder. Hvis problemet vedvarer, kontroller batteriene.

Kan jeg oppdage gull med denne modellen?

Ja, SBS-MD-4 kan oppdage gull, men størrelsen og dybden påvirker. Små gullklumper kan være vanskelige å oppdage. Bruk høy følsomhet og alle metaller-modus for å optimalisere deteksjonen.

Hvordan vedlikeholde detektoren?

Etter hver bruk, rengjør platen og skaftet med en fuktig klut, og tørk dem. Oppbevar apparatet på et tørt sted. Hvis batterikontaktene er korroderte, rengjør dem med et viskelær eller hvit eddik.

Hvor finner jeg reservedeler?

Kontakt Steinberg kundeservice eller se autoriserte forhandlere. Søkeplater og batterideksler er tilgjengelige. Ta vare på kvitteringen for garantikrav.

BRUKSANVISNING SBS-MD-4 STEINBERG

NO Sikkerhets- og bruksanvisning

3 - Lydstyrkekontroll

7 - Kontakt til strømforsyning

C - Mutter til monteringsskrue

D - Pute

E - Nedre rørhull

F - Pute

Enheten får strøm fra to 9 V-batterier.

Installasjon av batteri:

1. For å installere kontrollpanelet, plasser det midterste røret i det øverste røret og juster hullene (figur 4). Stram deretter monteringsknappen (figur 5).

Sett VOLUME-knappen til klokken 11:00, og sett DISCRIMINATION-knappen til midten.

Lydsignal og displayindikator:

3.4. Rengjøring og vedlikehold

Denne brukerhåndboken er oversatt ved hjelp av maskinoversettelse. Vi har gjort vårt ytterste for å sikre at oversettelsen er nøyaktig, men vær oppmerksom på at automatiserte oversettelser ikke er perfekte og ikke er ment å erstatte menneskelige oversettere. Den offisielle versjonen av brukerhåndboken er på engelsk. Eventuelle forskjeller mellom den oversatte versjonen og den originale engelske versjonen er ikke juridisk bindende. Hvis du har spørsmål om nøyaktigheten av oversettelsen, vennligst se den engelske versjonen, som er den offisielle referansen. Flere språkversjoner er tilgjengelig på forespørsel via [e-mail].

Tekniske data

Beskrivelse av parameter	Parameterverdi
Produktnavn	Metalldetektor
Modell	SBS-MD-1	SBS-MD-2	SBS-MD-3	SBS-MD-4
Batteri	2x 9V	6x AA	6x AA	1x 9V
Hodetelefonkontakt	JA – 3,5 mm	JA – 3,5 mm	JA – 3,5 mm	-
Sondediameter [cm]	18,8	20,5	19	-
Søkeavstand [cm]	200 – store gjenstander25 – små gjenstander, mynter	200 – store gjenstander25 – små gjenstander, mynter	14 10

Beskrivelse av parameter	Parameterverdi
Produktnavn	Metalldetektor
Modell	SBS-MD-5	SBS-MD-6	SBS-MD-7	SBS-MD-8
Batteri	2x 9V	1x 9V	1 x 9V	1x 9V
Hodetelefonkontakt	JA – 3,5 mm	JA – 3,5 mm	-	JA – 3,5 mm
Sondediameter [cm]	21,5	19	15	19
Søkeavstand [cm]	120 – store gjenstander18 – smågjenstander, mynter	20 10 15

Beskrivelse av parameter	Parameterverdi
Produktnavn	Metalldetektor
Modell	SBS-MD-9	SBS-MD-10	SBS-MD-11
Batteri	2x 9V	1x 9V	2x 9V
Hodetelefonkontakt	JA – 3,5 mm
Sondediameter [cm]	21,4	188
Søkeavstand [cm]	100-150 - store gjenstander18 - små gjenstander, mynter

1. Generell beskrivelse

Bruksanvisningen er utformet for å hjelpe deg med sikker og problemfri bruk av apparatet. Produktet er designet og produsert i henhold til strenge tekniske retningslinjer, med bruk av toppmoderne teknologi og komponenter. I tillegg produseres den i samsvar med de strengeste kvalitetsstandardene.

IKKE BRUK APPARATET MED MINDRE DU HAR LEST OG FORSTÄTT DENNE

BRUKSANVISNINGEN GRUNDIG.

For å forlenge apparatets levetid og sikre problemfri drift må det brukes i samsvar med denne bruksanvisningen og vedlikeholdes regelmessig. De tekniske dataene og spesifikasjonene i denne brukerhåndboken er oppdaterte. Produsenten forbeholder seg retten til å gjøre endringer i forbindelse med kvalitetsforbedringer. Enheten er utformet for å redusere risikoen for støyutslipp til et minimum, og tar hensyn til den teknologiske utviklingen og mulighetene for støyreduksjon.

Legende

Produktet oppfyller de relevante sikkerhetsstandardene.

Les instruksjonene før bruk.

Produktet må resirkuleres.

OBS! Tegningene i denne håndboken er kun ment som illustrasjoner, og enkelte detaljer kan avvike fra det faktiske produktet.

2. Sikkerhet ved bruk

OBS!

Les alle sikkerhetsinstruksjoner og alle bruksanvisninger. Unnlatelse av å følge advarslene og instruksjonene kan føre til alvorlige personskader eller dødsfall.

Begrepene "enhet" eller "produkt" brukes i advarslene og instruksjonene for å referere til metalldetektor.

2.1. Sikkerhet på arbeidsplassen

a) Hvis det er tvil om enhetens korrekte funksjon, kontakt produsentens støttetjeneste. b) Kun produsentens servicepunkt kan reparere enheten. Ikke forsøk å reparere selvstendig! c) Alt emballasjemateriale (plastposer, papp, polystyren, etc.) må oppbevares utilgjengelig for barn, da det er en potensiell kilde til fare og må avhendes i henhold til gjeldende forskrifter på bruksstedet for enheten.

2.2. Sikker bruk av utstyret

a) Reparasjon eller vedlikehold av enheten må utføres av kvalifisert personell, og det må kun brukes originale reservedeler. Dette sikrer trygg bruk. b) For å sikre driftsintegriteten til enheten, må du ikke fjerne fabrikkmonterte beskyttelser og ikke løsne noen skruer. c) Ikke lad batterier som ikke er egnet for opplading. d) Ikke bland forskjellige typer batterier, så vel som de gamle med brukte. e) Batterier må monteres i henhold til polarisasjonsretningen som er angitt på enheten og batterisymbolene. f) Slitte batterier må fjernes fra enheten og avhendes på en sikker måte i samsvar med lovens bestemmelser. g) Det er ikke tillatt å utsette enheten for sterke støt. h) Av sikkerhetsgrunner er det nødvendig å ta ut batteriene når enheten ikke brukes. i) Husk at enheter er utsatt for elektromagnetiske forstyrrelser, som kan påvirke bruken.

3. Retningslinjer for bruk

Metalldetektoren er en enhet designet for å støtte prosessen med å søke etter mynter, smykker, gull, sølv, etc., andre metallelementer med magnetiske eller ikke-magnetiske egenskaper.

Brukeren er ansvarlig for enhver skade som oppstår som følge av ikke-tilsiktet bruk av apparatet!

3.1. Beskrivelse av enheten

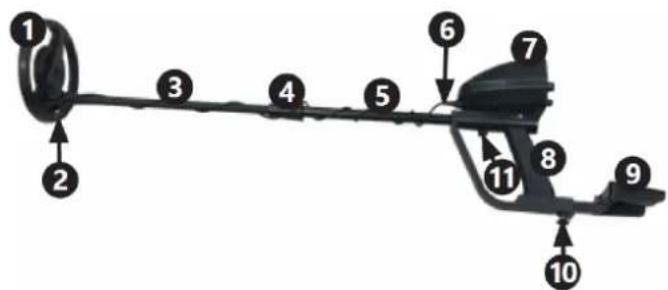

SBS-MD-1:

3 - Bunnrør som støtter sonden

4 - Klemutter

5 - Øvre rør

6 - Kabel som forbinder sonden med kontrollpanelet

7 - Kontrollpanel

8 - Håndtak

9 – Albuestøtte

10 - Skrufeste albuestøtten

11 - Skrufeste kontrollpanelet

Beskrivelse av kontrollpanelet:

1 - Display (når metallet oppdages, beveger pekeren seg til høyre)

2 - Funksjonsvalgknapp: ALL METAL (funksjon for å detektere alle metaller), DISC (funksjon som gjør det mulig å slå av deteksjonssignalet for spesifikke metalltyper)

3 - Volumkontroll

4 - PINPOINT - presis søkemodus

5 - Diode for lavt batteriladningsnivå (LED-en lyser for å indikere at batteriet er brukt, det er nødvendig å bytte ut batteriet med et nytt)

6 - Hodetelefoninngang

7 - Innstilling av følsomheten for å søke etter objekter / vri knappen maksimalt til venstre vil få enheten til å slå seg av, hvis du dreier knappen til høyre vil enheten slå seg på

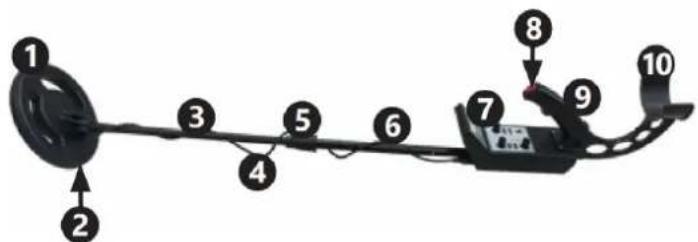

SBS-MD-2:

3 - Bunnrør som støtter sonden

4 - Kabel som forbinder sonden med kontrollpanelet

4 - Klemutter

6 - Øvre rør

7- Kontrollpanel:

C - innstilling av følsomheten for å søke etter objekter

D - hodetelefoninngang

E - funksjonsbryter: DISC / ALL METAL / TONE:

DISC: funksjon som gjør det mulig å slå av deteksjonssignalet for spesifikke metalltyper, knott satt maksimalt til høyre - detektoren diskriminerer mot de fleste metaller bortsett fra sølv:

Innstilling av DISC-knappen	Type metall som ikke vil bli oppdaget
Knott i posisjonen "klokken 11:00"	Legeringer av jern
Knott i posisjonen "klokken 13:00"	Nikkelmynter, splinter i aluminium av drikkebokser
Knott i posisjonen "kl. 15:00"	Sinkmynter
Knott i posisjonen "klokken 16:00"	Kobbermynter

ALL METAL (funksjon for å detektere alle metaller);

TONE (funksjon som ligner på DISC, men deteksjonen skjer ved hjelp av lave, middels og høye toner:

DISC/TONE-knappinnstillinger	Tone av lyd
Knott i posisjonen "klokken 10:00"	Legeringer av jern, høy tone
Knott i posisjonen "klokken 12:00"	Nikkelmynter, splinter i aluminium på drikkebokser, høy tone
Knott i posisjonen "klokken 13:00"	Sinkmynter
Knott i posisjonen "Kl. 14:00"	Kobbermynter, middels tone
Maksimal posisjon	Sølv, høy tone
Maksimal posisjon	Legeringer av jern, nikkelmynter, splinter i aluminium av drikkebokser, lav tone

F - ratt for å justere følsomheten til modus DISC / TONE

G - diode med lavt ladenivå for svakt batteri (LED-en lyser for å indikere at batteriet er brukt, den bør byttes ut med en ny)

8 - PINPOINT-funksjonsknapp

9 - håndtak

10 - albuestøtte

SBS-MD-3:

3 - bunnrør som støtter sonden

4- klemmutter

5 - kabel som forbinder sonden med kontrollpanelet

6 - kontrollpanel:

6 - øvre rør

7 - knapp for tilbakestilling av displayet

8 - inngang for hodetelefoner

Beskrivelse av kontrollpanelet:

3 - DISKRIMINASJON-kontrollknapp - funksjonen som gjør det mulig å slå av signalering av deteksjon av spesifikke typer metall. Ved å øke verdien (eller vri med klokken) begrenses utvalget av søkte materialer. Knott satt maksimalt til venstre - detektoren oppdager alle metaller, sammen med å øke rekkevidden, vil detektoren ikke oppdage visse metallgjenstander, fra materialer laget av jernlegeringer, deretter splinter av aluminiumsbokser, aluminiumsfolie. Etter hver justering av diskriminering er det nødvendig å trykke på den røde knappen (7) for å tilbakestille displayet.

SBS-MD-4:

Beskrivelse av kontrollpanelet:

2 - Stille inn funksjonen (følsomhet, volum, driftsmodus)

3/6 - Knapper for innstilling av funksjonsverdier

4 - Valg av driftsmodus

5 - P/P (PINPOINT) - presis søkemodus

7 - Strømforsyningsbryter

8 – Bekreftelse av innstillinger

JERN - indikerer at den oppdagede gjenstanden mest sannsynlig er laget av en jernlegering. Noen oksiderte gjenstander laget av jernlegeringer kan påvises som SØLV.

AL. / 5 c / - indikerer at den oppdagede gjenstanden mest sannsynlig er laget av aluminium (boks / splint på boks) eller er en mynt.

GULL / BRONSE / - indikerer at den oppdagede gjenstanden mest sannsynlig er laget av gull eller bronse.

1c - indikerer at den oppdagede gjenstanden mest sannsynlig er en sink- eller kobbermynt.

SØLV - 10c / 25c / $ 1 / 50c - indikerer at den oppdagede gjenstanden mest sannsynlig er en mynt / en sølvmynt.

LYDER

Enheten produserer tre typer lyder avhengig av materialet som det oppdagede objektet er laget av:

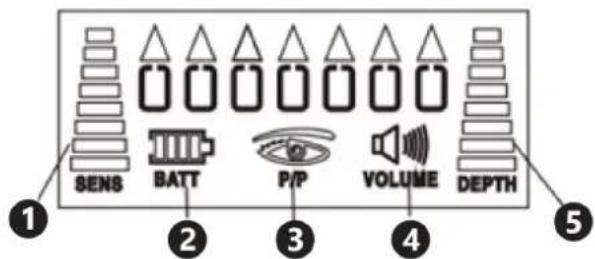

Vis beskrivelse:

5 - Indikator for dybden av posisjonen til objekter

SBS-MD-6

Beskrivelse av kontrollpanelet:

Hodetelefoninngang (ikke synlig på bildet, plassert på baksiden av kontrollpanelet)

LOWBAT - diode som informerer om lavt batteriladenivå

VOLUM / AV - volumkontrollknapp / bryter

SENS - justeringsknapp for følsomhet

DISC - funksjon som gjør det mulig å slå av indikasjonen på deteksjon av spesifikke metalltyper.

Knotten satt maksimalt til venstre - ALL METAL-modus - detektoren detekterer alle metaller, knappen satt maksimalt til høyre - detektoren diskriminerer mot de fleste metaller bortsett fra sølv, tilleggsinformasjon:

Innstilling av DISC-knappen	Type metall som ikke vil bli oppdaget
Knott i posisjonen "klokken 11:00"	Jernlegeringer
Knott i posisjonen "klokken 12:00"	Splinter i aluminium av drikkebokser, nikkel,
Knott i posisjonen "klokken 13:00"	Sink
Knott i posisjonen "kl. 15:00"	Kopper

3 - Diode som informerer om metalldeteksjon

4 - Følsomhetsinnstillingsskrue (usynlig på bildet)

Beskrivelse av kontrollpanelet:

1 - VOLUME / OFF - volumkontrollknapp / bryter 2 - LOWBATT - indikator for lavt batteriladenivå

3 – AUTO TUNE – automatisk tuning – etter at du har slått på enheten, sett volumknappen til "kl. 11:00", DISC-knappen i midten av justeringsområdet. Hold sonden ca. 30 cm over bakken og vekk fra metall. Trykk på AUTO TUNE-knappen, SENSITIVITY-pekeren settes til null. Gjenta denne handlingen hver gang, når DISC-området endres** eller etter bruk av detektoren i et annet område.

4 - EAR - hodetelefoninngang

5 - DISC - funksjonen som gjør det mulig å slå av deteksjon av signal for spesifikke metalltyper. Knotten er satt maksimalt til venstre - detektoren detekterer alle metaller, sammen med å øke rekkevidden, vil detektoren ikke oppdage noen metallgjenstander fra materialer laget av jernlegeringer, deretter splinter av aluminiumsbokser, aluminiumsfolie.

6 - TARGET - diode som informerer om gjenstanden - rød farge - ferromagnetiske materialer / grønn - ikke-ferromagnetiske materialer

7 - Deteksjon / følsomhetsindikator:

1 - Deteksjon av ferromagnetiske materialer 2 - Deteksjon av ikke-ferromagnetiske materialer

Beskrivelse av kontrollpanelet:

1. Følsomhetsreguleringsknapp og strømutkobling

- Knotten satt ekstremt til venstre slår av strømmen. Ved å vri knappen med klokken økes følsomheten gradvis.

1. Skjerm (en peker beveger seg til høyre når et metall oppdages)
2. DISC (en knott) - Knotten er kompatibel med bryteren (6).

- DISC - en funksjon gjør det mulig å slå av signalisering med forskjellige toner av lyd angående spesifikke typer metall har blitt oppdaget. Knotten satt ekstremt til venstre – ALL METAL-modus – enheten oppdager alle metaller. Ved å vri knappen med klokken er det mulig å eliminere uønskede metaller (tabellen nedenfor).

Knotten satt ekstremt til høyre - detektoren utelukker de fleste metaller bortsett fra sølv. Ytterligere informasjon:

Stille inn DISC-knappen	Den typen metall som ikke vil bli oppdaget
Knott i "11:00 am"-posisjon	Jernlegeringer
Knott i "12:00"-posisjon	Drikkebokspinner i aluminium, nikkel
Vri på «3:00 pm o'clock»	Sink
Vri på «4:00 pm o'clock»	Kopper

• TONE (ligner på DISC, men detektering signaliseres med lave, høye og doble toner):

Stille inn DISC-knappen	Tonetype	Den typen metall som ikke vil bli oppdaget
Knott i "11:00 am"-posisjon	Lav	Jernlegeringer
Knott i "12:00"-posisjon	Dobbelt	Drikkebokspinner i aluminium, nikkel
Knott i "3:00 pm"-posisjon	Dobbelt	Sink
Knott i "4:00 pm"-posisjon	Dobbelt	Kopper

1. VOL - Volumkontrollknapp.
2. PINPOINT- Nøyaktig søkemodus

- Etter å ha oppdaget et objekt er det mulig å begrense et søkeområde.

1. DISC/TONE-modusbryter

SBS-MD-10

Beskrivelse av kontrollpanelet:

1. Indikator som informerer om et oppdaget objekt2

. LCD-skjerm

1. DISC-knapp - funksjonen lar deg slå av signalisering angående spesifikke metalltyper har blitt oppdaget.
2. PÅ/AV strømknapp
3. Hodetelefoninngang

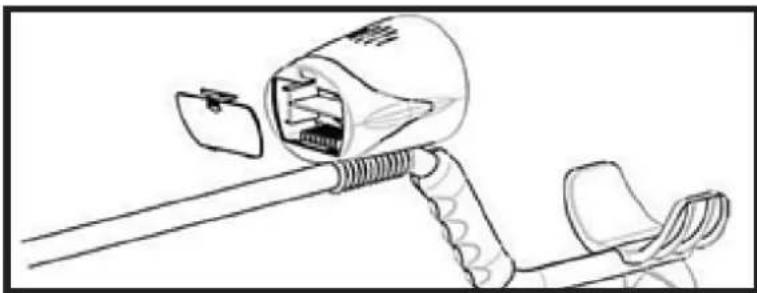

SBS-MD-11

- Etter å ha oppdaget et objekt er det mulig å begrense et søkeområde.

Beskrivelse av kontrollpanelet:

• En mulighet til å endre SENS- og DISC-verdier

4 - Hodetelefoninngang

5 - Display

3.2. Klargjøring for bruk

Montering av enheten:

SBS-MD-1 / SBS-MD-5 / SBS-MD-8:

Sett sammen rammen til detektoren, og etter innstilling av ønsket lengde, fest med klemmutteren:

Skyv kontrollpanelet på rammen i stedet for låsen, og trekk til med festemutteren.

Enheten drives av to 9V-batterier (SBS-MD-1 / SBS-MD-5). SBS-MD-8-enheten drives av ett 9V-batteri. Stedet for batteriinstallasjon er plassert på baksiden av kontrollpanelet:

Skyv fjærlåsene og skyv det øvre røret inn i kontrollrøret, slik at låsene faller riktig inn i hullene. Skru av klemmutteren, plasser det nedre røret i det øvre røret, og stram deretter til klemmutteren.

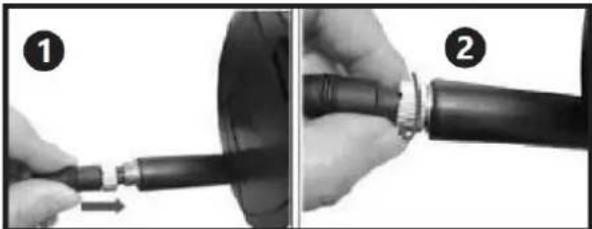

Fest deretter sonden med festeskruen på det nedre røret, vikle sondekabelen flere ganger rundt det nedre og øvre røret, og sett enden av kabelen inn i kontrollpanelet.

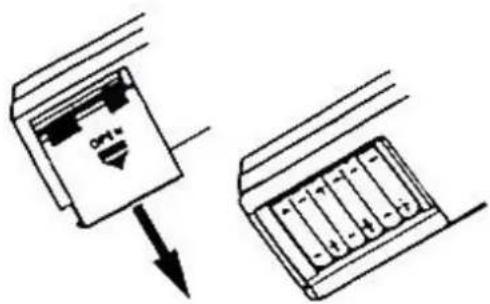

Enheten drives av seks batterier av typen AA.

Avhengig av behov justerer du lengden på rammen ved å forlenge eller forkorte ved å skru av

klemmutteren.

Enheten drives av seks batterier av typen AA.

SBS-MD-4

Enheten drives av et 9V-batteri. Skru av mutteren i grepet, koble til batteriet og trekk til mutteren. Enheten er klar for arbeid.

Sett sammen detektorrammen, og etter innstilling av ønsket lengde festes den med en klemmutter:

Skyv kontrollpanelet på rammen i stedet for låsen, og trekk til med festemutteren.

Sett sammen de resterende delene av rammen, skru sonden og koble den til kontrollpanelet:

Enheten drives av et 9V-batteri. Stedet for batteriinstallasjon er plassert på baksiden av kontrollpanelet:

SBS-MD-7

Enheten drives av et 9V-batteri. Batteriinstallasjonsplassen er i grepet:

Skru ut skruen som fester batteridekselet, plasser batteriet og sett på dekselet.

SBS-MD-9:

Regulering av enhetslengde:

1. Avhengig av behov, juster lengden på chassiset ved å forlenge eller forkorte - skru løs klemmutteren mot klokken til den løsner.
2. Juster detektorlengden slik at sonden er ½"- 2" over bakken.
3. Stram til låsemutteren for å låse reguleringen.

OBS!!! Ikke stram sonden for mye og ikke bruk verktøy, for eksempel tang, for å stramme den. Probepluggen passer kun inn i kontakten på én måte. Ikke dra i støpselet eller kabelen, da dette kan forårsake skade.

1. Vikle sondesnoren rundt bommen slik at den er løs. Koble deretter støpselet til 5-pins kontakten på kontrollpanelet.

Regulerende enhetslengde:

1. Avhengig av behov, juster lengden på chassiset ved å forlenge eller forkorte - skru løs klemmutteren med klokken til den løsner.
2. Juster detektorlengden slik at sonden er ½"- 2" over bakken.
3. Stram til låsemutteren for å låse reguleringen.

Enheten drives av to 9 V-batterier.

Batteriinstallasjon:

1. Slå av enheten ved å trykke på PÅ/AV-knappen.
2. Skyv batteridekselet i retningen angitt av en pil på dekselet.
3. Plasser batteriet i henhold til polaritetssymbolene (+ og -) merket på batterirommet. Sett deretter inn dekselet (se figuren under).

Regulering av enhetslengde:

1. Avhengig av behov, juster lengden på chassiset ved å forlenge eller forkorte. Skru løs klemmutteren mot klokken til den løsner.
2. Juster detektorlengden slik at sonden er ½"-2" over bakken.
3. Stram til låsemutteren for å låse reguleringen.

Enheten drives av ett 9 V batteri.

Batteriinstallasjon:

1. Slå av enheten ved å trykke på PÅ/AV-knappen.
2. Skyv batteridekselet i retningen angitt av en pil på dekselet.
3. Plasser batteriet i henhold til polaritetssymbolene (+ og -) merket på batterirommet. Sett deretter inn dekselet.

SBS-MD-11:

Enhetsmontering:

1. Koble til den 5-pinners kontakten som vist i figuren under (1), og stram til sikringsmutteren (se figur 2).

1. Avhengig av behov, juster lengden på chassiset ved å forlenge eller forkorte - skru løs klemmutteren. Figur (3) nedenfor.

1. For å installere kontrollpanelet, plasser midtrøret i det øvre røret og juster hullene (Figur 4). Stram deretter monteringsknotten (Figur 5).

1. For å regulere posisjonen til sonden, løsne sondens monteringsskrue og sett den i ønsket vinkel. Merk at sonden skal være parallell med bakken. Stram til monteringsskruen slik at sonden står stabilt.

Enheten drives av to 9V-batterier.

Batteriinstallasjon:

1. Slå av detektoren med PÅ/AV-knappen.
2. Skyv batteridekselet i retningen angitt av en pil på dekselet. (Figur nedenfor).

1. Plasser batteriet i henhold til polaritetssymbolene (+ og -) merket på rommet. Sett deretter inn dekselet.
2. Bytt batteriet hvis displayet viser "LOW BATT".

OBS!!! Husk å fjerne et gammelt eller brukt batteri som kjemikalier kan lekke fra.

Hvis brukeren ikke planlegger å bruke detektoren på lang tid, fjern batteriene.

Anbefalinger for bruk av detektoren:

Metalldetektorer er følsomme for elektromagnetiske forstyrrelser. Forstyrrelser, som oppstår ved bruk av enheten, kan også være forårsaket av eksterne faktorer, som elektronisk utstyr, høy jordmineralisering eller rust.

Merk at kvaliteten på enhetens drift også avhenger av brukerens ferdigheter.

3.3. Bruk av enheten

SBS-MD-1:

Slå på enheten med SENS-knappen, sett enheten til ALL METAL-modus. Rett sonden parallelt med bakken og flytt enheten til venstre og høyre, juster enhetens følsomhet ved å vri forsiktig på SENS-knappen. Metalldeteksjon signaliseres med lyd og pekeravbøyning. Deretter kan du bruke PINPOINT-modus for å finne den nøyaktige plasseringen av målet. Om nødvendig, bruk DISC-modus.

SBS-MD-2:

Start jobben fra å sette søkefunksjonen til ALL METALL og stille inn søkefølsomheten (SENS) til mellomnivået.

Bruk PINPOINT-modusen for å bestemme nøyaktig plasseringen av målet, om nødvendig, bruk DISC / TONE-modus.

SBS-MD-3:

Still VOLUME-knappen til klokken 11:00 og still DISKRIMINASJON-knappen til midten.

Trykk på den røde knappen på håndtaket slik at pekeren flyttes til posisjon 0.

Note!

Hver gang du trykker på den røde knappen vil visningspekeren flyttes til posisjon 0.

Mens du bruker enheten, observer detektorindikasjonene og juster innstillingene for VOLUM og DISKRIMINASJON i henhold til dine preferanser.

Når verdien til venstre for posisjon 0 vises, har enheten oppdaget magnetiske materialer, og når til høyre for posisjon 0 indikerer den ikke-magnetiske materialer.

SBS-MD-4:

Slå på enheten med PÅ/AV-knappen, etter at den er slått på, piper enheten, kontrolldiodene vil blinke og lommelykten vil vibrere forsiktig og lyse opp. Omtrent 2 sekunder etter at enheten er slått på, er enheten klar til bruk. I det øyeblikket en metallgjenstand oppdages, vil den grønne LED-en lyse på enheten, enheten vil begynne å produsere en intermitterende lyd og vibrere litt. Jo nærmere enheten vil være metallgjenstanden, jo flere kontrolllys vil blinke, lyden og vibrasjonene vil være mer intense. For å slå av enheten, trykk og hold inne PÅ/AV-knappen.

NOTE! Når enheten ikke er i bruk, slå den av og ta ut batteriene.

SBS-MD-5:

Hvis du trykker på SET, vil følsomhetsindikatoren på skjermen blinke. Still inn ønsket følsomhet ved hjelp av OPP/NED-knappene. Trykk ENTER for å bekrefte innstillingene.

STILLE VOLUMET

Hvis du trykker på SET, vil volumindikatoren på skjermen blinke. Still inn ønsket volum ved hjelp av OPP/NED-knappene. Trykk ENTER for å bekrefte innstillingene.

INNSTILLING AV DRIFTSMODUS

ALL METALL-modus:

I denne modusen vil detektoren oppdage alle typer metaller. Trykk SET to ganger, deretter ENTER for å stille inn ALL METAL.

DISC-modus:

Form for diskriminering. Under drift eliminerer detektoren noen metaller (den oppdager dem ikke).

Trykk SET to ganger, den tomme boksen i displayet vil blinke, bruk OPP/NED-knappene for å velge riktig boks og trykk MODE - boksen vil bli krysset over. Du kan velge flere typer metaller ved å trykke på MODUS-knappen i de aktuelle boksene (de vil bli krysset ut). For å fjerne markeringen av de valgte metallene, fortsett på samme måte. Boksene indikerer hvilken type metall som skal elimineres fra deteksjon:

PINPOINT-modus:

Presisjonssøkemodus. Etter å ha oppdaget objektet, kan du begrense søkeområdet. Trykk på P / P-knappen - PINPOINT-indikatoren på skjermen vil lyse opp.

SBS-MD-6:

Slå på detektoren med VOLUME / OFF-knappen. Før du slår på, bør DISC-bryteren dreies maksimalt til venstre (bare etter innkobling og igangsetting kan du justere DISC-innstillingene). Still inn ønsket følsomhet med SENS-knappen.

SBS-MD-7:

Slå på detektoren med bryteren: AV - enheten er slått av. Høyttalersymbolet - enheten fungerer med lyd. Høyttalersymbolet med kryss over - enheten fungerer uten lyd. Still inn følsomheten til enheten avhengig av dine behov:

Still inn metalldeteksjonsfølsomheten ved hjelp av en flat skrutrekker av riktig størrelse. Å dreie med klokken øker følsomheten, mens det å dreie mot klokken reduserer følsomheten.

Detektoren informerer om deteksjon av metall ved lydsignaler og en glødende diode plassert i sonden (hvis lydmodus er aktivert) eller kun gjennom dioden (ved valg av driftsmodus uten lyd).

SBS-MD-8:

Slå på detektoren med VOLUME / OFF-knappen. Utfør AUTO TUNE-prosedyren som beskrevet ovenfor. Juster ønsket volum med VOLUME / OFF-knappen. Still inn DISC-driftsmodus i henhold til dine behov. Detektoren informerer om deteksjon av metall ved hjelp av lydsignaler og den glødende TARGET-dioden.

SBS-MD-9:

1. For å slå på enheten, vri SENS-knappen med klokken fra AV-posisjonen. Å dreie knotten til høyre øker sondefølsomheten. Reduser følsomheten ved forstyrrelser.
2. Velg driftsmodus med DISC/TONE-bryteren etter ønske.
3. Bruk DISC-knappen for å stille inn følsomheten for gitte metaller.
4. VOL-knappen kan brukes til å justere volumet etter ønske.
5. Detektoren informerer når et metall er detektert med lydsignaler og en indikator på displayet.

PINPOINT- Nøyaktig søkemodus

Eksemplarisk bruk:

I ALL METAL-modus, når en metallgjenstand blir funnet, trykker du på PINPOINT-knappen for å bestemme en nøyaktig plassering. Mens du trykker på knappen, drar du sonden over et lydområde og slipper knappen. Hvis sonden er over målet igjen, vil enheten avgi en lyd. Når målet er funnet, kan du velge DISC eller TONE for å spesifisere metalltypen.

SBS-MD-10:

1. Slå på detektoren med PÅ/AV-knappen. Alle symboler vises på displayet. Etter omtrent to sekunder vil tre tomme rammer og en batteriindikator vises. Enheten er klar til å fungere og oppdager alle typer metaller. Hvis et metallelement blir funnet, vil et målikon på svart bakgrunn vises på skjermen og detektoren vil pipe. Displayet viser også den omtrentlige dybden til målet.
2. Ved å trykke på DISC-knappen er det mulig å eliminere en uønsket type metall. DISC-innstilling:

Lydsignal og displayindikator:

Enheten produserer tre typer lyder avhengig av materialet til et funnet objekt:

Tonetype	Displayindikator	Beskrivelse
Lav tone		Indikerer at målet sannsynligvis er jern eller en spiker. Noen oksiderte jern kan falle inn under denne kategorien 25¢/50¢/1 .
Gjennomsnittlig tone		Indikerer at målet sannsynligvis er 5¢, en aluminiumsboks, en nål, nikkel eller en liten gullring. 1¢ eller sink eller en kobbermynt faller også inn i denne kategorien.
Høy tone		Indikerer at målet sannsynligvis er en sølvmynt, 25 ¢, 50 ¢ eller 1USD. Noen store aluminiumsmynter kan falle inn i denne kategorien.

SBS-MD-11:

Slå på detektoren med POWER-knappen. Bare batteriindikatoren vil vises på skjermen.

• Når du trykker på MODE-knappen, vises SENS. Det er mulig å øke/redusere probefølsomheten ved å bruke (+)/(-) knappene. Når SENS vises på displayet, oppdager sonden alle typer metall.
• Trykk på MODE-knappen for å velge DISC-modus (modus for uønsket metalleliminering). "DISC" vil vises på skjermen. Når du sikter mot et mål, indikerer en indikatorpil på displayet (blinker) typen metall. Detektoren reagerer ikke på den angitte typen metall. Situasjonen er analog i andre tilfeller. Den blinkende pilen i DISC-modus blinker i 10 sekunder til den oppdager hvilken type metall som skal elimineres.

DISC-innstillinger

Eliminert metalltype	Tonetype	En melding vises
Jern (en spiker, en flaskekork)	Høy tone: 10¢, 25¢, sølv, kobberGjennomsnittlig tone: 1¢, 5¢, en pinne, en bootle cap	En blinkende pil indikerer en spiker/en flaskekork
5¢, pinner, flasketopper, gull, sink, nikkel	Høy tone: 25, 10¢Lav tone: Strykejern	En blinkende pil indikerer 5,1¢, en nål, en flaskekork
En spiker/en flaske topp (jern), 5¢, pinner, flaske topper, folie, gull, sink, nikkel)	Høy tone: 25, 10¢, sølv, kobber	En blinkende pil indikerer 5,1¢, en nål, en flasketopp, en spiker/en flaskekork

PP (PINPOINT)-knapp - Nøyaktig søkemodus - Når en metallgjenstand blir funnet, kan brukeren nøyaktig bestemme en plassering. Trykk på PP-knappen på håndtaket. Displayet vil vise PP (se figuren nedenfor). Detektoren avgir en lyd og indikatoren viser den sannsynlige dybden til målet. Flytt sonden sakte over et lydområde og slipp knappen. Endre en sondeposisjon og hold samme avstand når lyden forsvinner. Hold nede PP-knappen igjen for nøyaktig å bestemme et søkeområde. Gjenta trinnene ovenfor til detektoren viser et sterkere signal på stedet der målet befinner seg.

3.4. Rengjøring og vedlikehold

• Før du starter rengjøringsprosessen, er det nødvendig å slå av enheten og ta ut batteriene. - Oppbevar enheten på et rent, tørt og kjølig sted beskyttet mot fuktighet, støv og direkte sollys.

• Händter enheten forsiktig slik at den ikke faller ned og skades.
• Detektoren må brukes ved normale omgivelsestemperaturer, arbeid under ekstreme forhold kan føre til sensorfeil. • Tørk av detektoren med en fuktig klut uten å bruke kjemikalier.
• Når enheten ikke er i bruk, er det nødvendig å slå den av ved hjelp av hovedbryteren og ta ut batteriene.

SIKKER FJERNING AV BATTERIER OG OPPLADBAR

BATTERIER

AA 1,5V / 9 V-batterier er installert i enhetene. Slitte batterier må fjernes fra enheten i analogi med installasjonen. Resirkuler batterier.

KASSERING AV BRUKTE ENHETER

Ikke kast denne enheten til kommunalt avfall. Lever den til gjenvinnings- og innsamlingspunkt for elektriske og elektriske apparater. Sjekk symbolet på produktet, brukerhåndboken og emballasjen. Plasten som brukes til å konstruere enheten, kan resirkuleres i henhold til merkingen. Ved å resirkulere gir du et betydelig bidrag til beskyttelse av miljøet vårt. Kontakt lokale myndigheter for informasjon om ditt lokale gjenvinningsanlegg.

3 - Diod som informerer om metalldetektering

Montering av enheten:

SBS-MD-1 / SBS-MD-5 / SBS-MD-8:

Enheten drives av seks batterier av AA-typen.

Enheten drives av seks batterier av AA-typen.

Enheten drives av ett 9 V-batteri.

Batteriinstallasjon:
