SBS-MD-4 - Detektorius STEINBERG - Nemokama naudojimo instrukcija

Gaminio tipas	Metalų detektorius
Prekės ženklas	Steinberg
Modelis	SBS-MD-4
Matmenys (išskleistas)	120 cm bendras ilgis, paieškos diskas 25 cm
Matmenys (sulenktas)	70 cm
Svoris	1,2 kg
Maitinimas	2 AA baterijos (neįtrauktos)
Veikimo laikas	Maždaug 20 valandų nepertraukiamo naudojimo
Veikimo dažnis	7 kHz
Pagrindinės funkcijos	Metalų diskriminacija, jautrumo reguliavimas, visų metalų režimas, geležies aptikimas, gylio indikatorius, tonas pagal metalo tipą
Maksimalus aptikimo gylis	Iki 25 cm priklausomai nuo objekto dydžio
Nustatymai	Jautrumo potenciometras, diskriminacijos jungiklis (visi metalai / geležis), garsumo reguliavimas
Disko tipas	Vandeniui atsparus diskas, skersmuo 25 cm
Kotas	Teleskopinis kotas su aukščio reguliavimu
Rankena	Ergonomiška rankena su rankos atrama
Ekranas	Nėra (tik garso signalas)
Priežiūra ir valymas	Po kiekvieno naudojimo nuvalykite minkšta, sausa šluoste; nepanardinkite valdymo bloko
Sauga	Nerekomenduojama naudoti šalia jautrių elektros įrenginių; venkite smarkių smūgių
Atsarginės dalys ir remonto galimybės	Paieškos diskas ir baterijos keičiamos; dėl remonto kreipkitės į klientų aptarnavimo tarnybą
Pridedami priedai	Naudojimo instrukcija, tvirtinimo kabelis (neprivaloma)

Dažnai užduodami klausimai - SBS-MD-4 STEINBERG

Kaip įjungti ir išjungti SBS-MD-4 detektorių?

Norėdami įjungti, pasukite garsumo rankenėlę pagal laikrodžio rodyklę, kol išgirsite spragtelėjimą. Norėdami išjungti, pasukite prieš laikrodžio rodyklę iki sustojimo padėties. Išimkite baterijas, jei prietaisas nenaudojamas ilgą laiką.

Kokio tipo baterijas naudoti?

Naudokite dvi šarmines AA (LR6) 1,5 V baterijas. Nenaudokite įkraunamų baterijų nepatikrinę jų suderinamumo. Įdėkite baterijas laikydamiesi skyriuje nurodytų poliškumų.

Kaip reguliuoti jautrumą?

Pasukite jautrumo potenciometrą (SENS) valdymo skydelyje. Pradėkite nuo vidutinio nustatymo, tada sureguliuokite aukštyn dėl didesnio gylio arba žemyn, kad išvengtumėte trikdžių mineralizuotoje aplinkoje.

Ką reiškia metalų diskriminacija?

Diskriminacija leidžia ignoruoti tam tikrus nepageidaujamus metalus (pvz., geležį). 'GELEŽIS' padėtyje detektorius neskamba ant feromagnetinių objektų. 'VISI METALAI' padėtyje jis aptinka visus metalus. Sureguliuokite pagal poreikius.

Ar detektorius yra atsparus vandeniui?

Paieškos diskas yra atsparus vandeniui ir gali būti panardintas į gėlą vandenį. Valdymo blokas nėra atsparus vandeniui: saugokite jį nuo lietaus ir nepanardinkite.

Kaip interpretuoti garso signalus?

Detektorius skleidžia nuolatinį garsą metaliniams objektams. Kuo garsas stipresnis, tuo objektas arčiau. Aukštas tonas dažniausiai rodo spalvotąjį metalą (sidabras, varis); žemas tonas rodo geležį.

Ką daryti, jei detektorius be perstojo skamba?

Tai gali būti dėl elektromagnetinių trikdžių (elektros linijos, mineralizuotas dirvožemis) arba per didelio jautrumo nustatymo. Sumažinkite jautrumą arba atitolinkite nuo trikdžių šaltinių. Jei problema išlieka, patikrinkite baterijas.

Ar galiu aptikti auksą su šiuo modeliu?

Taip, SBS-MD-4 gali aptikti auksą, tačiau jo dydis ir gylis turi įtakos. Mažus aukso grūdelius gali būti sunku aptikti. Naudokite didelį jautrumą ir visų metalų režimą, kad optimizuotumėte aptikimą.

Kaip prižiūrėti detektorių?

Po kiekvieno naudojimo nuvalykite diską ir kotą drėgna šluoste, tada išdžiovinkite. Laikykite prietaisą sausoje vietoje. Jei baterijų kontaktai yra korozijos pažeisti, nuvalykite juos trintuku arba baltojo acto.

Kur rasti atsarginių dalių?

Susisiekite su Steinberg klientų aptarnavimo tarnyba arba kreipkitės į įgaliotus prekiautojus. Paieškos diskai ir baterijų dangteliai yra prieinami. Išsaugokite sąskaitą faktūrą bet kokiems garantijos reikalavimams.

NAUDOJIMO INSTRUKCIJA SBS-MD-4 STEINBERG

LT Saugos ir naudojimo instrukcijos

Šis vartotojo vadovas buvo išverstas naudojant mašininį vertimą. Dėjome visas pastangas, kad vertimas būtų tikslus, tačiau atminkite, kad automatiniai vertimai nėra tobuli ir nėra skirti pakeisti žmonių vertėjus. Oficiali vartotojo vadovo versija yra anglų kalba. Bet kokie skirtumai tarp išverstos versijos ir originalo anglų kalba nėra teisiškai įpareigojantys. Jei turite klausimų dėl vertimo tikslumo, žr. versiją anglų kalba, kuri yra oficiali nuoroda. Daugiau kalbų versijų galite gauti pateikę užklausą [e-mail].

Techniniai duomenys

Parametru aprašymas	Parametru reikšmė
Produkto pavadinimas	Metalo detektorius
Modelis	SBS-MD-1	SBS-MD-2	SBS-MD-3	SBS-MD-4
Baterija	2x 9V	6x AA	6x AA	1x 9V
Ausinių lizdas	TAIP – 3,5 mm	TAIP – 3,5 mm	TAIP – 3,5 mm	-
Zondo skersmuo [cm]	18,8	20,5	19	-
Paieškos atstumas [cm]	200 – dideli objektai25 – smulkūs daiktai, monetos	200 – dideli objektai25 – smulkūs daiktai, monetos	14 10

Parametru aprašymas	Parametru reikšmė
Produkto pavadinimas	Metalo detektorius
Modelis	SBS-MD-5	SBS-MD-6	SBS-MD-7	SBS-MD-8
Baterija	2x 9V	1x 9V	1x 9V	1x 9V
Ausinių lizdas	TAIP – 3,5 mm	TAIP – 3,5 mm	-	TAIP – 3,5 mm
Zondo skersmuo [cm]	21,5	19	15	19
Paieškos atstumas [cm]	120 – dideli objektai18 – smulkūs daiktai,monetos	20	10	15

Parametru aprašymas	Parametru reikšmė
Produkto pavadinimas	Metalo detektorius
Modelis	SBS-MD-9	SBS-MD-10	SBS-MD-11
Baterija	2x 9V	1x 9V	2x 9V
Ausinių lizdas	TAIP – 3,5 mm
Zondo skersmuo [cm]	21,4	188
Paieškos atstumas [cm]	100-150 - dideli objektai18 - smulkūs daiktai, monetos

1. Bendras aprašymas

Naudojimo vadovas skirtas padėti saugiai ir be problemų naudoti įrenginį. Gaminys suprojektuotas ir pagamintas laikantis griežtų techninių nurodymų, naudojant naujausias technologijas ir komponentus. Be to, jis gaminamas laikantis griežčiausių kokybės standartų.

NENAUDOKITE PRIETAISO, NES AIDŽIAI PERSKAITYTE IR SUPRASTOJATE ŠI NAUDOTOJIMO VADOVĄ.

Norėdami pailginti įrenginio gaminio naudojimo laiką ir užtikrinti, kad jis veiktų be problemų, naudokite jį pagal šį vartotojo vadovą ir reguliariai atlikite techninės priežiūros darbus. Techniniai duomenys ir specifikacijos šiame vartotojo vadove yra atnaujinti. Gamintojas pasilieka teisę daryti pakeitimus, susijusius su kokybės gerinimu. Įrenginys sukurtas taip, kad iki minimumo sumažintų triukšmo emisijos riziką, atsižvelgiant į technologijų pažangą ir triukšmo mažinimo galimybes.

Legenda

Gaminys atitinka atitinkamus saugos standartus.

Prieš naudodami perskaitykite instrukcijas.

Produktas turi būti perdirbtas.

ATKREIPKITE DĖMESĮ! Šio vadovo brėžiniai yra tik iliustravimo tikslais ir kai kuriomis detalėmis gali skirtis nuo tikrojo gaminio.

2. Naudojimo saugumas

DĖMESIO!

Perskaitykite visus saugos įspėjimus ir instrukcijas. Perspėjimų ir nurodymų nesilaikymas gali sukelti rimtų sužalojimų ar net mirtį.

Sąvokos „prietaisas“ arba „produktas“ vartojamos įspėjimuose ir instrukcijose, nurodant metalo detektorių.

2.1. Sauga darbo vietoje

a) Jei kyla abejonių dėl tinkamo įrenginio veikimo, susisiekite su gamintojo palaikymo tarnyba. b) Remontuoti įrenginį gali tik gamintojo techninės priežiūros centras. Nebandykite taisyti savarankiškai! c) Visos pakavimo medžiagos (plastikiniai maišeliai, kartonas, polistirenas ir kt.) turi būti laikomos vaikams nepasiekiamoje vietoje, nes yra potencialus pavojaus šaltinis, ir turi būti tvarkomos pagal įrenginio naudojimo vietoje galiojančias taisykles.

2.2. Saugus įrenginio naudojimas

a) Prietaiso remontą arba techninę priežiūrą turi atlikti kvalifikuoti asmenys, naudojant tik originalias atsargines dalis. Tai užtikrins saugų naudojimą. b) Kad prietaisas veiktų patikimai, nenuimkite gamykloje sumontuotų apsaugų ir neatlaisvinkite varžtų. c) Nekraukite akumuliatorių, kurie netinkami įkrauti. d) Nemaišykite skirtingų tipų baterijų, taip pat senų ir naudotų. e) Baterijos turi būti montuojamos pagal poliarizacijos kryptį, nurodytą ant prietaiso ir baterijų simbolių. f) Susidėvėjusias baterijas reikia išimti iš prietaiso ir išmesti saugiu būdu, laikantis įstatymų nuostatų. g) Prietaiso negalima daryti nuo stiprių smūgių. h) Saugumo sumetimais būtina išimti baterijas, kai prietaisas nenaudojamas. i) Atminkite, kad prietaisai yra veikiami elektromagnetinių trukdžių, kurie gali turėti įtakos naudojimui.

3. Naudokite gaires

Metalo detektorius – tai prietaisas, skirtas padėti ieškant monetų, papuošalų, aukso, sidabro ir kt., kitų metalinių elementų, turinčių magnetinių ar nemagnetinių savybių.

Naudotojas atsako už bet kokią žalą, atsiradusią dėl prietaiso naudojimo ne pagal paskirtį!

3.1. Įrenginio aprašymas

SBS-MD-1:

2 - Sraigtinis zondo / zondo pakreipimo reguliavimo varžtas

3 – Apatinis vamzdis, laikantis zondą

4 - Užveržimo veržlė

5 - Viršutinis vamzdis

6 - Kabelis, jungiantis zondą su valdymo skydeliu

7 - Valdymo skydelis

8 - Rankena

9 – Alkūnės atrama

10 - Alkūnės atramos tvirtinimo varžtas

11 - Valdymo skydelio tvirtinimas varžtais

Valdymo skydelio aprašymas:

1 – ekranas (kai aptinkamas metalas, žymeklis juda į dešinę)

2 – Funkcijų pasirinkimo rankenėlė: ALL METAL (visų metalų aptikimo funkcija), DISC (funkcija, leidžianti išjungti aptikimo signalą tam tikriems metalų tipams)

3 – Garsumo valdymas

4 – PINPOINT – tikslios paieškos režimas

5 - Žemo akumuliatoriaus įkrovimo diodas (šviečia LED indikatorius, rodantis, kad baterija buvo panaudota, būtina pakeisti bateriją nauja)

6 - Ausinių įvestis

7 – Nustačius objektų paieškos jautrumą / maksimaliai pasukus rankenėlę į kairę, įrenginys išsijungs, o pasukus rankenėlę į dešinę – įrenginys įsijungs

SBS-MD-2:

2 - Sraigtinis zondo / zondo pakreipimo reguliavimo varžtas

3 – Apatinis vamzdis, laikantis zondą

4 - Kabelis, jungiantis zondą su valdymo skydeliu

4 - Užveržimo veržlė

6 - Viršutinis vamzdis

7- Valdymo skydelis:

A - ekranas B - jungiklis / garsumo valdymas C - objektų paieškos jautrumo nustatymas D - ausinių įvestis

E - funkcijos jungiklis: DISC / ALL METAL / TONE: DISC: funkcija, leidžianti išjungti aptikimo signalą tam tikroms metalo rūšims, rankenėlė nustatyta maksimaliai į dešinę – detektorius atskiria daugumą metalų, išskyrus sidabrą:

DISC rankenėlės nustatymas	Metalo tipas, kuris nebus aptiktas
Rankenėlė padėtyje "11:00"	Geležies lydiniai
Rankenėlė padėtyje "13:00"	Nikelio monetos, gėrimų skardinių aliuminio kaiščiai
Rankenėlė padėtyje "15:00"	Cinko monetos
Rankenėlė padėtyje "16:00"	Varinės monetos

ALL METAL (visų metalų aptikimo funkcija);

TONE (funkcija panaši į DISC, tačiau aptikimas atliekamas naudojant žemus, vidutinius ir aukštus tonus:

DISC/TONE rankenėlės nustatymai	Garso tonas
Rankenėlė padėtyje "10:00"	Geležies lydiniai, aukštas tonas
Rankenėlė padėtyje "12:00"	Nikelio monetos, aliumininiai gėrimų skardinių kaiščiai, aukštas tonas
Rankenėlė padėtyje "13:00"	Cinko monetos
Rankenėlė padėtyje "14:00"	Vidutinio tono varinės monetos
Maksimali padėtis	Sidabrinis, aukštas tonas
Maksimali padėtis	Geležies lydiniai, nikelio monetos, gėrimų skardinių aliuminio kaiščiai, žemi tonai

F – režimo DISC / TONE jautrumo reguliavimo rankenėlė

G - silpno akumuliatoriaus žemo įkrovimo diodas (šviečia šviesos diodas, rodantis, kad baterija buvo panaudota,

ją reikia pakeisti nauju)

8 – PINPOINT funkcijos mygtukas

9 - rankena

10 - alkūnė

SBS-MD-3:

3 - apatinis vamzdis, laikantis zondą

4 - užveržimo veržlė

5 - kabelis, jungiantis zondą su valdymo skydeliu

6 - valdymo skydelis:

6 - viršutinis vamzdis

7 - mygtukų atstatymo indikacija ekrane

8 - įvestis ausinėms

Valdymo skydelio aprašymas:

1 - garsumo valdymo rankenėlė / įrenginio įjungimas

2 - žemo akumuliatoriaus įkrovimo lygio indikatorius

3 - DISCRIMINATION valdymo rankenėlė - funkcija, leidžianti išjungti signalizaciją apie tam tikrų metalų tipų aptikimą. Didinant reikšmę (arba sukant pagal laikrodžio rodyklę) susiaurinamas ieškomų medžiagų diapazonas.

Rankenėlė nustatyta maksimaliai į kairę - detektorius aptinka visus metalus, kartu padidinus diapazoną, detektorius neaptiks tam tikrų metalinių objektų, pradedant nuo medžiagų, pagamintų iš geležies lydinių, tada aliuminio skardinių kaiščiais, aliuminio folija. Po kiekvieno diskriminacijos reguliavimo reikia paspausti raudoną mygtuką (7), kad būtų galima iš naujo nustatyti ekraną.

SBS-MD-4:

Valdymo skydelio aprašymas:

2 - Funkcijų (jautrumo, garsumo, veikimo režimo) nustatymas

3/6 – Funkcijų reikšmių nustatymo mygtukai

4 - Darbo režimo pasirinkimas

5 - P / P (PINPOINT) - tikslios paieškos režimas

7 - Maitinimo jungiklis

8 – Nustatymų patvirtinimas

GELEŽIS – rodo, kad aptiktas objektas greičiausiai pagamintas iš geležies lydinio. Kai kurie oksiduoti objektai, pagaminti iš geležies lydinių, gali būti aptikti kaip SIDABARAS.

AL. / 5 c / - rodo, kad aptiktas objektas greičiausiai yra pagamintas iš aliuminio (skardinės / skardinės kaištis) arba yra moneta.

AUKSAS / BRONZA / - rodo, kad aptiktas objektas greičiausiai pagamintas iš aukso arba bronzos.

1c – rodo, kad aptiktas objektas greičiausiai yra cinko arba vario moneta.

SIDABARAS - 10c / 25c / \$ 1 / 50c - rodo, kad aptiktas objektas greičiausiai yra moneta / sidabrinė moneta.

GARSAI

Įrenginys skleidžia trijų tipų garsus, priklausomai nuo medžiagos, iš kurios pagamintas aptiktas objektas:

Žemas tonas	Vidutinis tonas		Aukštas tonas

Ekrano aprašymas:

5 – objektų padėties gylio indikatorius

SBS-MD-6

Valdymo skydelio aprašymas:

Ausinių įvestis (nuotraukoje nesimato, yra valdymo skydelio gale)

LOWBAT – diodas, informuojantis apie žemą baterijos įkrovimo lygį

VOLUME / OFF - garsumo valdymo rankenėlė / jungiklis

SENS – jautrumo reguliavimo rankenėlė

DISC – funkcija, leidžianti išjungti konkrečių metalo tipų aptikimo indikaciją.

Rankenėlė nustatyta maksimaliai į kairę - ALL METAL režimas - detektorius aptinka visus metalus, rankenėlė nustatyta maksimaliai į dešinę - detektorius diskriminuoja daugumą metalų, išskyrus sidabrą, papildoma informacija:

DISC rankenėlės nustatymas	Metalo tipas, kuris nebus aptiktas
Rankenėlė padėtyje "11:00"	Geležies lydiniai
Rankenėlė padėtyje "12:00"	Aliumininiai gėrimų skardinių kaiščiai, nikelis,
Rankenėlė padėtyje "13:00"	Cinkas
Rankenėlė padėtyje "15:00"	Varis

SBS-MD-7

3 – diodas, informuojantis apie metalo aptikimą

4 - jautrumo nustatymo varžtas (nuotraukoje nematomas)

SBS-MD-8

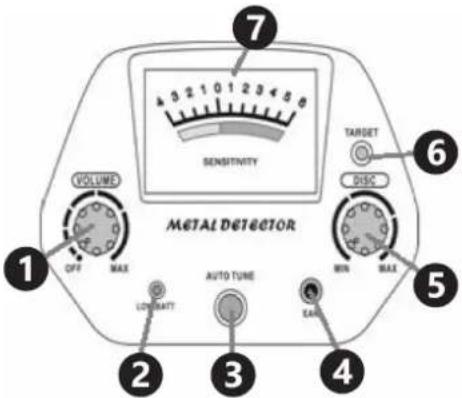

Valdymo skydelio aprašymas:

1 - VOLUME / OFF - garsumo reguliavimo rankenėlė / jungiklis 2 - LOWBATT - žemo akumuliatoriaus įkrovimo lygio indikatorius

3 – AUTO TUNE – automatinis derinimas – įjungę įrenginį nustatykite garsumo rankenėlę ties "11:00 o'clock", DISC rankenėlė yra reguliavimo diapazono viduryje. Laikykite zondą maždaug 30 cm virš žemės ir atokiai nuo metalo. Paspauskite AUTO TUNE mygtuką, SENSITIVITY rodyklė bus nustatyta į nulį. Kartokite šį veiksmą kiekvieną kartą, kai pakeičiamas DISK diapazonas** arba panaudojus detektorių kitoje srityje.

4 - EAR - ausinių įvestis

5 - DISC - funkcija, leidžianti išjungti signalo aptikimą tam tikroms metalo rūšims.

Rankenėlė nustatyta maksimaliai į kairę - detektorius aptinka visus metalus, kartu padidinus diapazoną, detektorius neaptiks kai kurių metalinių objektų iš medžiagų, pagamintų iš geležies lydinių, tada aliuminio skardinių kaiščiai, aliuminio folija.

6 - TAIKINYS - diodas, informuojantis apie objekto aptikimą - raudona spalva - feromagnetinės medžiagos / žalia - neferomagnetinės medžiagos

7 - aptikimo / jautrumo indikatorius:

1 – Feromagnetinių medžiagų aptikimas 2 - Neferomagnetinių medžiagų aptikimas

SBS-MD-9

1. Zondas
2. Zondo tvirtinimo varžtas / zondo posvyrio reguliavimo varžtas
3. Apatinis vamzdis, laikantis zonda
4. Kabelis, jungiantis zondą su valdymo skydeliu
5. Kabelio kištukas
6. Montavimo sklastis
7. Užveržimo veržlė
8. Vidurinis vamzdis
9. Viršutinis vamzdis
10. Valdymo skydelio tvirtinimas varžtais
11. Valdymo skydelis
12. Porankis

Valdymo skydelio aprašymas:

1. Jautrumo reguliavimo rankenėlė ir maitinimo išjungimas

- Labai kairėje pusėje esanti rankenėlė išjungia maitinimą. Sukant rankenėlę pagal laikrodžio rodyklę, jautrumas palaipsniui didinamas.

1. Ekranas (kai aptinkamas metalas, rodyklė juda į dešinę)
2. DISKAS (rankenėlė) – rankenėlė suderinama su jungikliu (6).

- DISC – funkcija leidžia išjungti signalizaciją, kai buvo aptikti skirtingi garso tonai, susiję su tam tikromis metalo rūšimis. Rankenėlė nustatyta itin į kairę – režimas ALL METAL – prietaisas aptinka visus metalus. Sukant rankenėlę pagal laikrodžio rodyklę galima pašalinti nereikalingus metalus (lentelė žemiau).

Rankenėlė nustatyta labai į dešinę – detektorius neįtraukia daugumos metalų, išskyrus sidabrą. Papildoma informacija:

DISC rankenėlės nustatymas	Metalo tipas, kuris nebus aptiktas
Rankenėlė „11:00“ padėtyje	Geležies lydiniai
Rankenėlė "12:00" padėtyje	Aliuminio gėrimų skardinių smeigtukai, nikelis
Mygtukas „15:00 val.“	Cinkas
Mygtukas „16:00 val.“	Varis

- TONE (panašus į DISC, bet aptikimas signalizuojamas žemais, aukštais ir dvigubais tonais):

DISC rankenėlės nustatymas	Tono tipas	Metalo tipas, kuris nebus aptiktas
Rankenėlė „11:00“ padėtyje	Žemas	Geležies lydiniai
Rankenėlė "12:00" padėtyje	Dvigubas	Aliuminio gėrimų skardinių smeigtukai, nikelis
Rankenėlė „15:00“ padėtyje	Dvigubas	Cinkas
Rankenėlė „16:00“ padėtyje	Dvigubas	Varis

1. VOL – garsumo valdymo rankenėlė.
2. PINPOINT – tikslios paieškos režimas

Aptikus objektą galima susiaurinti paieškos sritį.

1. DISC/TONE režimo jungiklis

SBS-MD-10

1. Zondas
2. Apatinis vamzdis, laikantis zondą
3. Užveržimo veržlė
4. Viršutinis vamzdis
5. Valdymo skydelis
6. Ekranas
7. Akumuliatoriaus dangtelis
8. Rankena

Valdymo skydelio aprašymas:

1. Indikatorius, informuojantis apie aptiktą objektą2

. LCD ekranas

1. DISC mygtukas - funkcija leidžia išjungti signalizaciją apie aptiktus konkrečius metalo tipus.
2. IJUNGIMO/IŠJUNGIMO maitinimo mygtukas
3. Ausinių įvestis

SBS-MD-11

1. Vidurinis vamzdis
2. Užveržimo veržlė
3. Rités laido kištukas
4. 5 kontaktų jungtis
5. Tvirtinimo rankenėlė
6. Viršutinis vamzdis
7. Valdymo skydelis
8. Užveržimo veržlė
9. Zondas
10. Zondo tvirtinimo varžtas / zondo posvyrio reguliavimo varžtas
11. PINPOINT – tikslios paieškos režimas

- Aptikus objektą galima susiaurinti paieškos sritį.

Valdymo skydelio aprašymas:

2 - vertės mažinimo (-)/didinimo (+) mygtukai

3 - MODE mygtukas

• Galimybė keisti SENS ir DISC reikšmes

4 - Ausinių įvestis

5 - Ekranas

6 - DISK indikatorius (metalinio tipo indikatorius)

7 - SENS indikatorius (gylio ir jautrumo indikatorius)

3.2. Pasiruošimas naudojimui

Prietaiso surinkimas:

SBS-MD-1 / SBS-MD-5 / SBS-MD-8:

Sumontuokite detektoriaus rėmą ir, nustatę norimą ilgį, pritvirtinkite veržle:

Užstumkite valdymo skydelį ant rėmo skląsčio vietoje ir priveržkite tvirtinimo veržle.

Prijunkite rėmą su valdymo skydeliu prie pagrindinio rėmo, prisukite zondą, prijunkite zondo kabelį prie valdymo skydelio:

Įrenginys maitinamas dviem 9V baterijomis (SBS-MD-1 / SBS-MD-5). SBS-MD-8 įrenginys maitinamas viena 9V baterija), baterijos montavimo vieta yra valdymo pulto gale:

Paspauskite spyruoklinius skląsčius ir įstumkite viršutinį vamzdelį į valdymo vamzdį, kad skląsčiai teisingai įkristų į skyles. Atsukite suspaudimo veržlę, įdėkite apatinį vamzdelį į viršutinį vamzdelį ir priveržkite veržlę.

Tada pritvirtinkite zondą tvirtinimo varžtu ant apatinio vamzdžio, kelis kartus apvyniokite zondo kabelį aplink apatinį ir viršutinį vamzdžius ir įkiškite kabelio galą į valdymo skydelį.

Įrenginys maitinamas šešiomis AA tipo baterijomis.

Priklausomai nuo poreikių, sureguliuokite rėmo ilgį prailgindami arba sutrumpindami, atsukdami

prispaudimo veržlę.

Įrenginys maitinamas šešiomis AA tipo baterijomis.

Įrenginys maitinamas viena 9V baterija. Atsukite rankenos veržlę, prijunkite akumuliatorių ir priveržkite veržlę.

Prietaisas paruoštas darbui.

Sumontuokite detektoriaus rėmą ir, nustatę norimą ilgį, pritvirtinkite veržle:

Atsukite valdymo skydelio tvirtinimo varžtą:

1 – valdymo pulto tvirtinimo varžtas

Uždėkite valdymo skydelį ant rėmo ir priveržkite tvirtinimo varžtu.

Užstumkite valdymo skydelį ant rėmo skląsčio vietoje ir priveržkite tvirtinimo veržle. Sumontuokite likusias rėmo dalis, prisukite zondą ir prijunkite prie valdymo pulto:

1 - zondo prijungimo lizdas 2 - ausinių įvestis

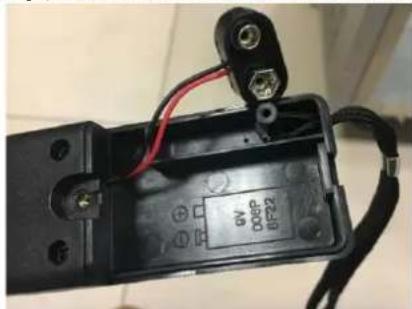

Įrenginys maitinamas viena 9V baterija, baterijos montavimo vieta yra valdymo pulto gale:

SBS-MD-7

Įrenginys maitinamas viena 9V baterija, akumuliatoriaus montavimo vieta yra rankenoje:

Atsukite varžtą, tvirtinantį akumuliatoriaus dangtelį, įdėkite bateriją ir uždėkite dangtelį.

SBS-MD-9:

Reguliuojamojo prietaiso ilgis:

1. Priklausomai nuo poreikių, sureguliuokite važiuoklės ilgį pailgindami arba trumpindami – atsukite veržlę pagal laikrodžio rodyklę, kol ji atsilaisvins.
2. Sureguliuokite detektoriaus ilgį taip, kad zondas būtų ½"-2" virš žemės.
3. Priveržkite fiksavimo veržlę, kad užfiksuotumėte reguliavimą.

B – zondo tvirtinimo varžtas

C – Tvirtinimo varžto veržlė

D - padas

E – apatinio vamzdžio anga

F - Pad

ATSARGIAI! Nepriveržkite zondo ir nenaudokite įrankių, pvz., nagų, kad jį priveržtumėte. Zondo kištukas į jungtį telpa tik vienu būdu. Nekiškite kištuko stumdami ir netraukite už laido, nes galite sugadinti.

1. Apvyniokite zondo laidą aplink strėlę, kad jis būtų laisvas. Tada prijunkite kištuką prie 5 kontaktų lizdo valdymo skydelyje.

Reguliuojamojo prietaiso ilgis:

1. Priklausomai nuo poreikių, sureguliuokite važiuoklės ilgį pailgindami arba trumpindami – atsukite veržlę pagal laikrodžio rodyklę, kol ji atsilaisvins.
2. Sureguliuokite detektoriaus ilgį taip, kad zondas būtų ½"-2" virš žemės.
3. Priveržkite fiksavimo veržle, kad užfiksuotumėte reguliavimą.

Įrenginys maitinamas dviem 9 V baterijomis.

Akumuliatoriaus montavimas:

1. Išjunkite įrenginį paspausdami ON/OFF mygtuką.
2. Pastumkite akumuliatoriaus dangtelį rodyklės ant dangtelio nurodyta kryptimi.
3. Įdėkite bateriją pagal poliškumo simbolius (+ ir -), pažymėtus ant skyriaus. Tada įdėkite dangtelį (paveikslėlis žemiau).

Reguliuojamojo prietaiso ilgis:

1. Priklausomai nuo poreikių, sureguliuokite važiuoklės ilgį pailgindami arba trumpindami – atsukite veržlę pagal laikrodžio rodyklę, kol ji atsilaisvins.
2. Sureguliuokite detektoriaus ilgį taip, kad zondas būtų ½"–2" virš žemės.
3. Priveržkite fiksavimo veržlę, kad užfiksuotumėte reguliavimą.

Įrenginys maitinamas viena 9 V baterija.

Akumuliatoriaus montavimas:

1. Išjunkite įrenginį paspausdami ON/OFF mygtuką.
2. Pastumkite akumuliatoriaus dangtelį rodyklės ant dangtelio nurodyta kryptimi.
3. Įdėkite bateriją pagal poliškumo simbolius (+ ir -), pažymėtus ant skyriaus. Tada įdėkite dangtelį.

SBS-MD-11:

Prietaiso surinkimas:

1. Prijunkite 5 kontaktų jungtį, kaip parodyta paveikslėlyje žemiau (1) ir priveržkite tvirtinimo veržlę (2 pav.).

1. Priklausomai nuo poreikių, sureguliuokite važiuoklės ilgį pailgindami arba trumpindami – atsukite veržlę. (3) paveikslas žemiau.

1. Norėdami sumontuoti valdymo skydelį, įdėkite vidurinį vamzdį į viršutinį vamzdį ir sulygiuokite skyles (4 pav.). Tada priveržkite tvirtinimo rankenėlę (5 pav.).

1. Priveržkite prieš veržlę prieš laikrodžio rodyklę (6 pav.).

1. Norėdami reguliuoti zondo padėtį, atlaisvinkite zondo tvirtinimo varžtą ir nustatykite jį norimu kampu. Atkreipkite dėmesį, kad zondas turi būti lygiagretus žemei. Priveržkite tvirtinimo varžtą, kad zondas būtų stabilus.

Įrenginys maitinamas dviem 9V baterijomis.

Akumuliatoriaus montavimas:

1. Išjunkite detektorių įjungimo/išjungimo mygtuku.
2. Pastumkite akumuliatoriaus dangtelį rodyklės ant dangtelio nurodyta kryptimi. (Paveikslas žemiau).

1. Įdėkite bateriją pagal poliškumo simbolius (+ ir -), pažymėtus ant skyriaus. Tada uždėkite dangtelį.
2. Pakeiskite bateriją, jei ekrane rodoma "LOW BATT".

ATSARGIAI! Nepamirškite išimti senos arba naudotos baterijos, iš kurios gali ištekėti cheminės medžiagos.

Jei vartotojas neplanuoja naudoti detektoriaus ilgą laiką, išimkite baterijas.

Rekomendacijos naudojant detektorių:

Metalo detektoriai yra jautrūs elektromagnetiniams trukdžiams. Sutrikimus, atsirandančius naudojant įrenginį, gali sukelti ir išoriniai veiksniai, tokie kaip elektroninė įranga, didelė dirvožemio mineralizacija ar rūdys.

Atkreipkite dėmesį, kad įrenginio veikimo kokybė priklauso ir nuo vartotojo įgūdžių.

3.3. Prietaiso naudojimas

SBS-MD-1:

Įjunkite įrenginį naudodami SENS rankenėlę, nustatykite prietaisą į režimą ALL METAL. Nukreipkite zondą lygiagrečiai žemei ir perkelkite prietaisą į kairę ir į dešinę, švelniai sukdami SENS rankenėlę reguliuodami prietaiso jautrumą. Metalo aptikimą signalizuoja garsas ir rodyklės nukreipimas. Tada galite naudoti PINPOINT režimą, kad surastumėte tikslią taikinio vietą. Jei reikia, naudokite DISC režimą.

SBS-MD-2:

Įjunkite detektorių garsumo valdymo rankenėle.

Pradėkite darbą nuo paieškos funkcijos nustatymo į ALL METAL ir nustatydami paieškos jautrumą (SENS) į vidutinį lygį.

Metalo aptikimą signalizuoja garsas.

Naudokite PINPOINT režimą, kad tiksliai nustatytumėte taikinio vietą, jei reikia, naudokite DISK / TONE režimą.

SBS-MD-3:

Nustatykite VOLUME rankenėlę ties 11:00 val., o DISCRIMINATION rankenėlę nustatykite į centrą.

Paspauskite raudoną mygtuką ant rankenos, kad žymeklis pasislinktų į 0 padėtį.

Pastaba!

Kiekvieną kartą paspaudus raudoną mygtuką, ekrano rodyklė pereina į 0 padėtį.

Naudodami įrenginį stebėkite detektoriaus rodmenis ir pagal savo pageidavimus sureguliuokite VOLUME ir DISCRIMINATION nustatymus.

Rodydamas reikšmę į kairę nuo 0 padėties, prietaisas aptiko magnetines medžiagas, o kai į dešinę nuo padėties 0 - nemagnetines medžiagas.

SBS-MD-4:

Įjunkite įrenginį naudodami ON / OFF mygtuką, po įjungimo prietaisas pypsi, mirksės valdymo diodai, o žibintuvėlis švelniai vibruos ir užsidegs. Maždaug po 2 sekundžių po įjungimo prietaisas yra paruoštas darbui. Metalinio objekto aptikimo momentu įrenginyje užsidegs žalias šviesos diodas, prietaisas pradės skleisti nutrūkstamą garsą ir šiek tiek vibruoti. Kuo arčiau prietaisas bus prie metalinio objekto, tuo daugiau mirksės kontrolinės lemputės, garsas ir vibracija bus intensyvesnė. Norėdami išjungti įrenginį, paspauskite ir palaikykite įjungimo / išjungimo mygtuką.

PASTABA! Kai prietaisas nenaudojamas, jį išjunkite ir išimkite baterijas.

SBS-MD-5:

Įjunkite detektorių mygtuku POWER.

JAUTRUMO NUSTATYMAS

Jei paspausite SET, ekrane pradės mirksėti jautrumo indikatorius. Nustatykite norimą jautrumą UP / DOWN mygtukais. Paspauskite ENTER, kad patvirtintumėte nustatymus.

GARSUMO NUSTATYMAS

Jei paspausite SET, ekrane pradės mirksėti garsumo indikatorius. Nustatykite norimą garsumą UP / DOWN mygtukais. Paspauskite ENTER, kad patvirtintumėte nustatymus.

DARBO REŽIMO NUSTATYMAS

ALL METAL režimas:

Šiuo režimu detektorius aptiks visų tipų metalus. Du kartus paspauskite SET, tada ENTER, kad nustatytumėte ALL METAL.

DISK režimas:

Diskriminacijos būdas. Darbo metu detektorius pašalina kai kuriuos metalus (jų neaptinka).

Paspauskite SET du kartus, tuščias langelis ekrane mirksi, mygtukais AUKŠTYN / ŽEMYN pasirinkite atitinkamą langelį ir paspauskite MODE – langelis bus perbrauktas. Galite pasirinkti kelių tipų metalus atitinkamuose langeliuose paspausdami MODE mygtuką (jie bus perbraukti). Norėdami panaikinti pasirinktų metalų pasirinkimą, atlikite tuos pačius veiksmus. Dėžutėse nurodomas metalo tipas, kuris turi būti pašalintas iš aptikimo:

PINPOINT režimas:

Tikslios paieškos režimas. Aptikę objektą galite susiaurinti paieškos sritį. Paspauskite mygtuką P / P – ekrane užsidegs PINPOINT indikatorius.

SBS-MD-6:

Įjunkite detektorių naudodami VOLUME / OFF rankenėlę. Prieš įjungiant DISC rankenėlę reikia pasukti maksimaliai į kairę (tik įjungus ir pradėjus veikti galima reguliuoti DISC nustatymus). SENS rankenėle nustatykite norimą jautrumą.

SBS-MD-7:

Įjunkite detektorių jungikliu: OFF – įrenginys išjungtas. Garsiakalbio simbolis – įrenginys veikia su garsu. Perbrauktas garsiakalbio simbolis – įrenginys veikia be garso. Nustatykite įrenginio jautrumą pagal savo poreikius:

Nustatykite metalo aptikimo jautrumą tinkamo dydžio plokščiu atsuktuvu. Sukant pagal laikrodžio rodyklę padidėja jautrumas, o sukant prieš laikrodžio rodyklę sumažėja jautrumas.

Apie metalo aptikimą detektorius informuoja garso signalais ir šviečiančiu diodu, esančiu zonde (jei įjungtas garso režimas) arba tik per diodą (pasirinkus darbo režimą be garso).

SBS-MD-8:

Įjunkite detektorių naudodami VOLUME / OFF rankenėlę. Atlikite AUTO TUNE procedūrą, kaip aprašyta aukščiau. Sureguliuokite norimą garsumą VOLUME / OFF rankenėle. Nustatykite DISC veikimo režimą pagal savo poreikius. Apie metalo aptikimą detektorius informuoja garso signalais ir šviečiančiu TARGET diodu.

SBS-MD-9:

1. Norėdami įjungti įrenginį, pasukite SENS rankenėlę pagal laikrodžio rodyklę iš OFF padėties. Sukant rankenėlę į dešinę, padidėja zondo jautrumas. Sumažinkite jautrumą trikdžių atveju.
2. DISC/TONE jungikliu pasirinkite norimą veikimo režimą.
3. DISC rankenėle nustatykite jautrumą tam tikriems metalams.
4. VOL rankenėlę galima naudoti norint reguliuoti garsumą.
5. Detektorius informuoja apie metalo aptikimą garso signalais ir indikatoriumi ekrane.

PINPOINT – Tikslus paieškos režimas

Pavyzdinis naudojimas:

Kai randamas metalinis objektas režimu ALL METAL, paspauskite PINPOINT mygtuką, kad nustatytumėte tikslią vietą. Spausdami mygtuką vilkite zondą per garso sritį ir atleiskite mygtuką. Jei zondas vėl bus virš taikinio, prietaisas skleis garsą. Suradę taikinį, galite pasirinkti DISC arba TONE ir nurodyti metalo tipą.

SBS-MD-10:

1. Įjunkite detektorių ON/OFF mygtuku. Ekrane rodomi visi simboliai. Maždaug po dviejų sekundžių pasirodys trys tušti kadrai ir baterijos indikatorius. Prietaisas paruoštas darbui ir aptinka visų tipų metalus. Jei randamas metalinis elementas, ekrane pasirodys tikslo piktograma juodame fone ir detektorius pypsi. Ekrane taip pat rodomas apytikslis taikinio gylis.
2. Paspaudus DISC mygtuką galima pašalinti nepageidaujamą metalo rūšį. DISKO nustatymas:

Nustatymų diapazonas
Pašalintino metalo tipas	Lygintuvas/vinys, buteliuko dangtelis	Geležis (vinys, buteliuko dangtelis)5 ¢/smeigtukas (mažas auksinis žiedas)	Geležis (vinys, buteliuko dangtelis)5 ¢/smeigtukas (mažas auksinis žiedas)1 ¢/10 ¢ (cinkas, varis)

Garso signalas ir ekrano indikatorius:

Prietaisas skleidžia trijų tipų garsus, priklausomai nuo rasto objekto medžiagos:

Tono tipas	Ekrano indikatorius	Aprašymas
Žemas tonas		Nurodo, kad taikinys tikriausiai yra geležis arba vinis.Kai kurios oksiduotos geležies gali priklausyti šiai kategorijai 25¢/50¢/1 $.
Vidutinis tonas		Nurodo, kad taikinys tikriausiai yra 5¢, aliuminio skardinė, kaištis, nikelis arba mažas auksinis žiedas. 1¢ arba cinko arba vario moneta taip pat patenka j šią kategoriją.
Aukštas tonas		Nurodo, kad taikinys tikriausiai yra sidabrinė moneta, 25 ¢, 50 ¢ arba 1 USD. Kai kurios didelės aliuminio monetos gali patekti j šią kategoriją.

SBS-MD-11:

Įjunkite detektorių mygtuku POWER. Ekrane bus rodomas tik akumuliatoriaus indikatorius.

• Paspaudus MODE mygtuką, rodomas SENS. Galima padidinti/sumažinti zondo jautrumą (+)/(-) mygtukais. Kai ekrane pasirodo SENS, zondas aptinka visų tipų metalus.
• Paspauskite MODE mygtuką, kad pasirinktumėte DISK režimą (nepageidaujamo metalo pašalinimo režimas). Ekrane bus rodomas užrašas „DISC“. Nutaikius į taikinį, indikatoriaus rodyklė ekrane (mirksi)

nurodo metalo tipą. Detektorius nereaguoja į nurodyto tipo metalą. Analogiška situacija ir kitais atvejais. DISC režimu mirksinti rodyklė blyksi 10 sekundžių, kol aptiks šalinamo metalo rūšį.

DISK nustatymai

Pašalintas metalo tipas	Tono tipas	Rodomas pranešimas
Geležis (vinys, butelio dangtelis)	Aukštas tonas: 10¢, 25¢, sidabras, varisVidutinis tonas: 1¢, 5¢, smeigtukas, bagažinės dangtelis	Mirksinti rodyklė rodo vinj / buteliuko dangtelį
5¢, smeigtukai, butelių dangteliai, auksas, cinkas, nikelis	Aukšti tonai: 25, 10¢Žemi tonai: lygintuvas	Mirksinti rodyklė rodo 5,1¢, smeigtuką, butelio dangtelį
Vinys / buteliuko viršus (geležis), 5¢, smeigtukai, butelių dangteliai, folija, auksas, cinkas, nikelis	Aukštas tonas: 25, 10 ¢, sidabras, varis	Mirksinti rodyklė rodo 5,1¢, smeigtuką, buteliuko dangtelį, vinj / buteliuko dangtelį

PP (PINPOINT) mygtukas – tikslios paieškos režimas - Kai randamas metalinis objektas, vartotojas gali tiksliai nustatyti vietą. Paspauskite PP mygtuką ant rankenos. Ekrane bus rodomas PP (žr. paveikslėlį žemiau). Detektorius skleidžia garsą, o indikatorius rodo galimą taikinio gylį. Lėtai perkelkite zondą virš garso srities ir atleiskite mygtuką. Pakeiskite zondo padėtį, išlaikydami tą patį atstumą, kai garsas išnyks. Dar kartą laikykite nuspaudę PP mygtuką, kad tiksliai nustatytumėte ieškomą sritį. Kartokite aukščiau nurodytus veiksmus, kol detektorius parodys stipresnį signalą toje vietoje, kur yra taikinys.

3.4. Valymas ir priežiūra

• Prieš pradedant valymo procesą, būtina išjungti įrenginį ir išimti baterijas.
• Prietaisą laikykite švarioje, sausoje, vėsioje vietoje, apsaugotoje nuo drėgmės, dulkių ir tiesioginių saulės spindulių. • Su prietaisu elkitės atsargiai, kad nenukristų ir nesugadintumėte.
• Detektorius turi būti naudojamas esant normaliai aplinkos temperatūrai, nes dirbant ekstremaliomis sąlygomis gali sugesti jutiklis.
• Nuvalykite detektorių drėgna šluoste, nenaudodami jokių chemikalų.
• Kai prietaisas nenaudojamas, jį būtina išjungti pagrindiniu jungikliu ir išimti baterijas.

SAUGUS BATERIJŲ IR ĮKROVIAMŲJŲ ELEMENTŲ IŠĖMIMAS

BATERIJOS

Įrenginiuose sumontuotos AA 1,5 V / 9 V baterijos. Susidėvėjusios baterijos turi būti pašalintos iš įrenginio analogiškai kaip ir jų montavimas. Perdirbkite baterijas.

PANAUDOTŲ PRIETAISŲ IŠMETIMAS

Neišmeskite šio įrenginio į komunalinių atliekų sistemas. Perduokite jį į elektros ir elektronikos prietaisų perdirbimo ir surinkimo punktą. Patikrinkite simbolį ant gaminio, vartotojo vadovo ir pakuotės. Prietaisui pagaminti panaudotas plastikas gali būti perdirbamas pagal jų ženklinimą. Perdirbdami labai prisidedate prie mūsų aplinkos apsaugos. Norėdami gauti informacijos apie vietinę perdirbimo įmonę, susisiekite su vietinėmis valdžios institucijomis.
