РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SBS-MD-4 STEINBERG

Това ръководство за потребителя е преведено чрез машинен превод. Положихме всички усилия, за да гарантираме, че преводът е точен, но имайте предвид, че автоматизираните преводи не са перфектни и не са предназначени да заменят човешки преводачи. Официалната версия на ръководството за потребителя е на английски език. Всички разлики между преведената версия и оригиналния английски не са правно обвързващи. Ако имате някакви въпроси относно точността на превода, моля, вижте английската версия, която е официалната справка. Повече езикови версии са достъпни при заявка чрез [e-mail].

Технически данни

Описание на параметъра	Стойност на параметъра
Име на продукта	Метален детектор
Модел	SBS-MD-1	SBS-MD-2	SBS-MD-3	SBS-MD-4
Батерия	2x 9V	6x AA	6x AA	1x 9V
Жак за слушалки	ДА – 3.5мм	ДА – 3.5мм	ДА – 3.5мм	-
Диаметър на сондата [cm]	18,8	20,5	19	-
Разстояние за търсене [cm]	200 – големи обекти25 – малки предмети, монети	200 – големи обекти25 – малки предмети, монети	14 10

Описание на параметъра	Стойност на параметъра
Име на продукта	Метален детектор
Модел	SBS-MD-5	SBS-MD-6	SBS-MD-7	SBS-MD-8
Батерия	2x 9V	1x 9V	1x 9V	1x 9V
Жак за слушалки	ДА – 3.5мм	ДА – 3.5мм	-	ДА – 3.5мм
Диаметър на сондата [cm]	21,5	19	15	19
Разстояние на търсене [cm]	120 – големи предмети18 – малки предмети, монети	20	10	15

Описание на параметъра	Стойност на параметъра
Име на продукта	Метален детектор
Модел	SBS-MD-9	SBS-MD-10	SBS-MD-11
Батерия	2x 9V	1x 9V	2x 9V
Жак за слушалки	ДА – 3.5мм
Диаметър на сондата [cm]	21,4 188
Разстояние за търсене [cm]	100-150 - големипредмети18 - малки предмети, монети

1. Общо описание

Ръководството за потребителя е предназначено да помогне за безопасното и безпроблемно използване на устройството. Продуктът е проектиран и произведен в съответствие със строги технически указания, използвайки най-съвременни технологии и компоненти. Освен това се произвежда в съответствие с най-строгите стандарти за качество.

За да увеличите живота на устройството и да осигурите безпроблемна работа, използвайте го в съответствие с това ръководство за потребителя и редовно извършвайте дейности по поддръжката. Техническите данни и спецификации в това ръководство за потребителя са актуални. Производителят си запазва правото да прави промени, свързани с подобряване на качеството. Устройството е проектирано да намали до минимум рисковете от шумови емисии, като вземе предвид технологичния прогрес и възможностите за намаляване на шума.

Легенда

Продуктът отговаря на съответните стандарти за безопасност.

Прочетете инструкциите преди употреба.

Продуктът трябва да бъде рециклиран.

МОЛЯ, ОБЪРНЕТЕ ВНИМАНИЕ! Чертежите в това ръководство са само за илюстрация и в някои детайли може да се различават от действителния продукт.

2. Безопасност при използване

ВНИМАНИЕ! Прочетете всички предупреждения за безопасност и всички инструкции. Неспазването на предупрежденията и инструкциите може да доведе до сериозно нараняване или дори смърт.

Термините "устройство" или "продукт" се използват в предупрежденията и инструкциите за металдетектор.

2.1. Безопасност на работното място

a) Ако има някакви съмнения относно правилната работа на устройството, свържете се с поддръжката на производителя. b) Само сервизът на производителя може да ремонтира устройството. Не се опитвайте да ремонтирате самостоятелно! c) Всички опаковъчни материали (найлонови торбички, картон, полистирен и др.) трябва да се пазят далеч от деца, тъй като те са потенциален източник на опасност и трябва да се изхвърлят в съответствие с действащите разпоредби на мястото на използване на уреда.

2.2. Безопасно използване на устройството

a) Ремонтът или поддръжката на устройството трябва да се извършват от квалифицирани лица, като се използват само оригинални резервни части. Това ще гарантира безопасна употреба. b) За да осигурите работоспособността на устройството, не отстранявайте фабрично монтираните предпазители и не разхлабвайте никакви винтове. c) Не зареждайте батерии, които не са подходящи за презареждане. d) Не смесвайте различни видове батерии, както и старите с използвани. e) Батериите трябва да се монтират в съответствие с посоката на поляризация, посочена върху устройството и символите на батерията. f) Изтощените батерии трябва да се извадят от устройството и да се изхвърлят по безопасен начин в съответствие със законовите разпоредби. g) Не е разрешено излагането на устройството на силни удари.

h) От съображения за безопасност е необходимо да изваждате батериите, когато устройството не се използва.

i) Не забравяйте, че устройствата са изложени на електромагнитни смущения, които могат да повлияят на употребата.

3. Използвайте насоки

Металдетекторът е устройство, предназначено да поддържа процеса на търсене на монети, бижута, злато, сребро и др., други метални елементи с магнитни или немагнитни свойства.

Потребителят е отговорен за всички щети, произтичащи от употребата на уреда не по предназначение!

3.1. Описание на устройството

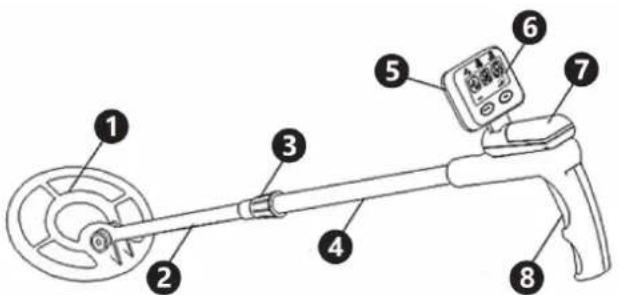

SBS-MD-1:

2 - Винт за закрепване на сондата / винт за регулиране на наклона на сондата

3 - Долна тръба, поддържаща сондата

4 - Затягаща гайка

5 - Горна тръба

6 - Кабел, свързващ сондата с контролния панел

7 - Контролен панел

8 - Дръжка

9 – Подлакътник

10 - Винт за закрепване на подлакътника

11 - Винт за закрепване на контролния панел

Описание на контролния панел:

1 - Дисплей (когато се открие метал, показалецът се премества надясно)

2 - Копче за избор на функция: ALL METAL (функция за откриване на всички метали), DISC (функция, която позволява изключване на сигнала за откриване на определени видове метал)

4 - PINPOINT - режим на прецизно търсене

5 - Диод за ниско ниво на зареждане на батерията (светодиодът светва, за да покаже, че батерията е използвана, необходимо е да смените батерията с нова)

7 - Настройка на чувствителността на търсене на обекти / завъртането на копчето максимално наляво ще доведе до изключване на устройството, завъртането на копчето надясно ще доведе до включване на устройството

SBS-MD-2:

2 - Винт за закрепване на сондата / винт за регулиране на наклона на сондата

3 - Долна тръба, поддържаща сондата

4 - Кабел, свързващ сондата с контролния панел

4 - Затягаща гайка

6 - Горна тръба

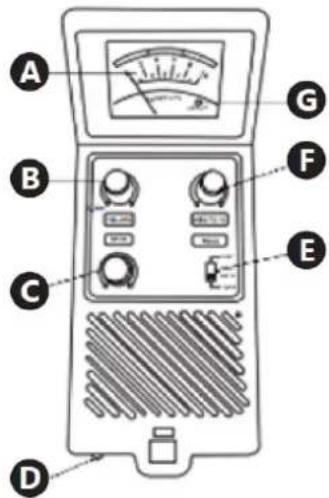

7 - Контролен панел:

B - превключвател / контрол на звука

C - настройка на чувствителността на търсене на обекти

E - функционален превключвател: DISC / ALL METAL / TONE:

DISC: функция, която позволява изключване на сигнала за детекция за определени видове метал. Копчето е настроено максимално вдясно - детекторът дискриминира повечето метали с изключение на среброто.

Настройка на копчето DISC	Тип метал, който няма да бъде открит
Копчето в позиция "11:00 часа"	Сплави от желязо
Копчето в позиция "13:00 часа"	Никелови монети, алуминиеви шплинти на кутии за напитки
Копчето в позиция "15:00 часа"	Цинкови монети
Копчето в позиция "16:00 часа"	Медни монети

ALL METAL (функция за откриване на всички метали);

TONE (функция, подобна на DISC, но разпознаването става посредством ниски, средни и високи тонове).

Настройки на копчето DISC/TONE	Тон на звука
Копчето в позиция "10:00 часа"	Сплави от желязо, висок тон
Копчето в позиция "12:00 часа"	Никелови монети, алуминиеви шплинти на кутии за напитки, висок тон
Копчето в позиция "13:00 часа"	Цинкови монети
Копчето в позиция "14:00 часа"	Медни монети, среден тон
Максимална позиция	Сребро, висок тон
Максимална позиция	Сплави от желязо, никелови монети,алуминиеви шплинти на кутии за напитки,нисък тон

F - копче за регулиране на чувствителността в режим DISC / TONE

G - диод за ниско ниво на заряд на батерията (светодиодът светва, за да покаже, че батерията е била използвана,

трябва да се смени с нова)

8 - функционален бутон PINPOINT

9 - дръжка

10 – подлакътник

SBS-MD-3:

1 - Винт за закрепване на сондата / винт за регулиране на наклона на сондата

2 - Сонда

3 - долна тръба, поддържаща сондата

4 - затягаща гайка

5 - кабел, свързващ сондата с контролния панел

6 - контролен панел

6 - горна тръба

7 - бутон за нулиране на дисплея

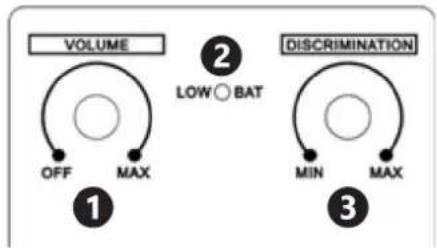

Описание на контролния панел:

1 - копче за регулиране на звука / включване на устройството

2 - индикатор за ниско ниво на зареждане на батерията

3 - Копче за управление ДИСКРИМИНАЦИЯ - функцията, която позволява изключване на сигнализацията за откриване на определени видове метал. С увеличаване на стойността (или завъртане по посока на часовниковата стрелка) обхватът на търсените материали се стеснява. Копчето, настроено максимално наляво, детекторът засича всички метали, като с увеличаване на обхвата детекторът няма да засича определени метални предмети, като се започне от материали от железни сплави, след това шплинти на алуминиеви кутии, алуминиево фолио. След всяка настройка на дискриминацията е необходимо да натиснете червения бутон (7), за да нулирате дисплея.

SBS-MD-4:

4 - капак на батерията

5 - Превключвател за ВКЛ./ИЗКЛ

SBS-MD-5

Описание на контролния панел:

2 - Настройка на функцията (чувствителност, сила на звука, режим на работа)

3/6 - Бутони за настройка на стойностите на функцията

4 - Избор на режим на работа

5 - P / P (PINPOINT) - прецизен режим на търсене

7 - Превключвател на захранването

8 – Потвърждение на настройките

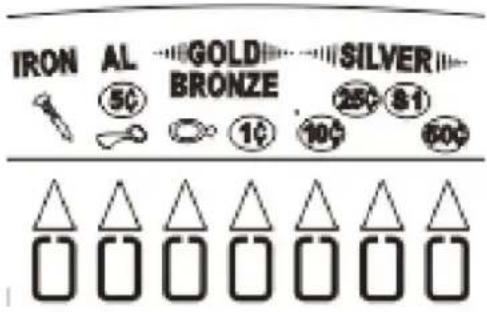

IRON - показва, че откритият обект най-вероятно е направен от желязна сплав. Някои окислени предмети, направени от железни сплави, могат да бъдат открити като СРЕБРО.

АЛ. / 5 с / - показва, че откритият предмет най-вероятно е направен от алуминий (консерва / шплинт от кутия) или е монета.

ЗЛАТО / БРОНЗ

/ - показва, че откритят обект най-вероятно е от злато или бронз.

1с - показва, че откритият обект най-вероятно е цинкова или медна монета.

СРЕБРО - 10с / 25с / \$1 / 50с - показва, че откритият обект най-вероятно е монета / сребърна монета.

ЗВУЦИ

Устройството издава три вида звуци в зависимост от материала, от който е направен откритият обект:

Нисък тон	Среден тон			Висок тон

1 - Индикатор за чувствителност

2 - Индикатор за нивото на заряд на батерията

5 - Индикатор за дълбочината на позицията на обектите

SBS-MD-6

Описание на контролния панел:

Вход за слушалки (не се вижда на снимката, намира се на гърба на контролния панел)

LOWBAT - диод, информиращ за ниско ниво на заряд на батерията

VOLUME / OFF - копче / ключ за регулиране на силата на звука

SENS - копче за регулиране на чувствителността

DISC - функция, която позволява изключване на индикацията за детекция на определени видове метал.

Копчето, настроено максимално вляво - режим ALL METAL - детекторът открива всички метали, копчето, настроено максимално вдясно - детекторът дискриминира повечето метали с изключение на среброто, допълнителна информация:

Настройка на копчето DISC	Тип метал, който няма да бъде открит
Копчето в позиция "11:00 часа"	Железни сплави
Копчето в позиция "12:00 часа"	Алуминиеви шплинти на кутии за напитки, никел,
Копчето в позиция "13:00 часа"	Цинк
Копчето в позиция "15:00 часа"	Мед

SBS-MD-7

1 - Превключвател на устройството:

2 - Сонда

3 - Диод, информиращ за металдетектор

4 - Винт за настройка на чувствителността (не се вижда на снимката)

SBS-MD-8

Описание на контролния панел:

1 - VOLUME / OFF – копче / превключвател за регулиране на силата на звука

2 – LOWBATT – индикатор за ниско ниво на зареждане на батерията

3 – AUTO TUNE – автоматична настройка - след включване на устройството, поставете копчето за сила на звука на "11:00 часа", копчето DISC в средата на диапазона за регулиране. Дръжте сондата на около 30 см над земята и далеч от метал. Натиснете бутона AUTO TUNE, показалецът SENSITIVITY ще бъде настроен на нула. Повторете това действие всеки път, когато обхватът на DISC се промени** или след използване на детектора в друга област.

5 - DISC - функцията, която позволява изключване на детекцията на сигнал за определени видове метал. Копчето е настроено максимално наляво - детекторът открива всички метали, заедно с увеличаване на

обхвата, детекторът няма да открива някои метални предмети от материали от железни сплави, след това шплинти от алуминиеви кутии, алуминиево фолио.

6 - TARGET - диод, информиращ за откриването на обекта - червен цвят - феромагнитни материали / зелен - неферомагнитни материали

7 - Индикатор за откриване / чувствителност:

1 - Откриване на феромагнитни материали

2 - Откриване на неферомагнитни материали

SBS-MD-9

1. Сонда
2. Винт за закрепване на сондата/винт за регулиране на наклона на сондата
3. Долна тръба, поддържаща сондата
4. Кабел, свързващ сондата с контролния панел
5. Щепсел за кабел
6. Резе за монтаж
7. Затягаща гайка
8. Средна тръба
9. Горна тръба
10. Завийте монтажа на контролния панел
11. Контролен панел
12. Подлакътник

Описание на контролния панел:

1. Копче за регулиране на чувствителността и изключване на захранването

- Копчето, поставено крайно наляво, изключва захранването. Чрез завъртане на копчето по посока на часовниковата стрелка, чувствителността постепенно се увеличава.

1. Дисплей (показателят се премества надясно, когато се открие метал)
2. ДИСК (копче) - Копчето е съвместимо с превключвателя (6).

- DISC - функция позволява изключване на сигнализация с различни тонове на звука за определени видове метал. Копчето, поставено крайно наляво – режим ALL METAL – устройството открива всички метали. Чрез завъртане на копчето по посока на часовниковата стрелка е възможно да се премахнат нежеланите метали (таблицата по-долу).

Копчето е поставено изключително вдясно - детекторът изключва повечето метали с изключение на среброто.

Допълнителна информация:

Настройка на копчето DISC	Типът метал, който няма да бъде открит
Копчето в позиция "11:00 сутринта".	Железни сплави
Копчето в позиция "12:00".	Алуминиеви игли за кутии за напитки, никел
Копче в "3:00 pm o'clock"	Цинк
Копче в "4:00 pm o'clock"	Мед

• TONE (подобно на DISC, но откриването се сигнализира с ниски, високи и двойни тонове):

Настройка на копчето DISC	Тип тон	Типът метал, който няма да бъде открит
Копчето в позиция "11:00 сутринта".	ниско	Железни сплави
Копчето в позиция "12:00".	Двойна	Алуминиеви игли за кутии за напитки, никел
Копчето в положение "3:00 pm".	Двойна	Цинк
Копчето в позиция "16:00".	Двойна	Мед

1. VOL - Копче за контрол на силата на звука.
2. PINPOINT - Прецизен режим на търсене

- След откриване на обект е възможно да се стесни зоната за търсене.

1. Превключвател за режим DISC/TONE

SBS-MD-10

1. Сонда
2. Долна тръба, поддържаща сондата
3. Затягаща гайка
4. Горна тръба
5. Контролен панел
6. Дисплей
7. Капак на батерията
8. Дръжка

Описание на контролния панел:

1. Индикатор, информиращ за открит обект

LCD дисплей

1. Бутон DISC - функцията позволява изключване на сигнализацията за определени видове метал.
2. Бутон за включване/изключване
3. Вход за слушалки

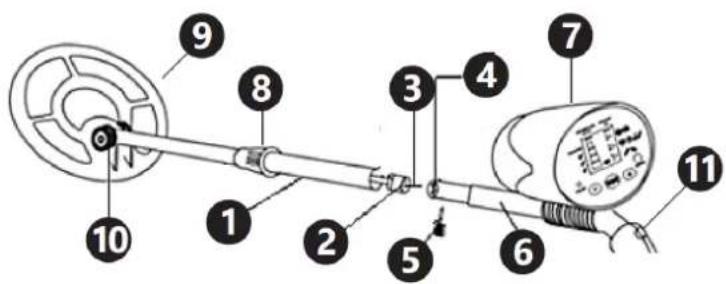

SBS-MD-11

1. Средна тръба
2. Затягаща гайка
3. Щепсел за кабел на бобина
4. 5-пинов конектор
5. Копче за монтаж
6. Горна тръба
7. Контролен панел
8. Затягаща гайка
9. Сонда
10. Винт за закрепване на сондата/винт за регулиране на наклона на сондата
11. PINPOINT - Прецизен режим на търсене

• След откриване на обект е възможно да се стесни зоната за търсене.

Описание на контролния панел:

2 - Бутони за намаляване (-)/увеличаване (+) на стойността

3 - Бутон MODE

• Възможност за промяна на SENS и DISC стойности

7 - SENS индикатор (индикатор за дълбочина и чувствителност)

Сглобяване на устройството:

SBS-MD-1 / SBS-MD-5 / SBS-MD-8:

Сглобете рамката на детектора и след като зададете желаната дължина, закрепете със затягащата гайка:

Плъзнете контролния панел върху рамката на мястото на резето и го затегнете със закрепващата гайка.

1 - Закрепваща гайка

2 - Резе

3 - Монтажен отвор 4 - Контролен панел

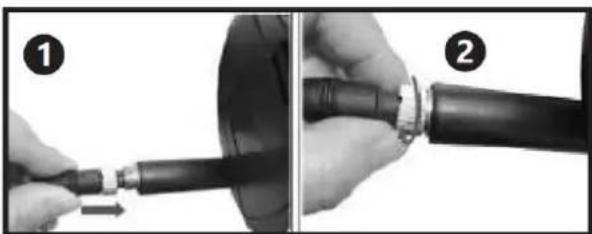

Свържете рамката с контролния панел към основната рамка, завийте сондата, свържете кабела на сондата към контролния панел:

Устройството се захранва от две батерии 9V (SBS-MD-1 / SBS-MD-5). Устройството SBS-MD-8 се захранва от една батерия 9V), мястото за инсталиране на батерията се намира на гърба на контролния панел:

Натиснете пружинните ключалки и плъзнете горната тръба в контролната тръба, така че ключалките да попаднат правилно в дупките. Развийте затягащата гайка, поставете долната тръба в горната тръба и след това затегнете затягащата гайка.

След това затегнете сондата със закрепващия винт на долната тръба, увийте кабела на сондата няколко пъти около долната и горната тръба и поставете края на кабела в контролния панел.

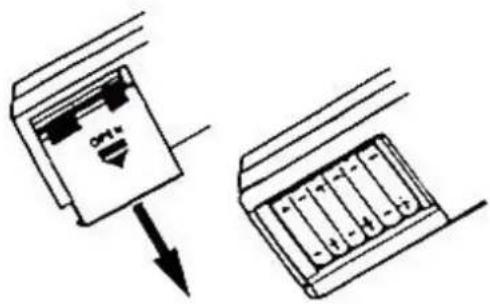

Устройството се захранва от шест батерии тип АА.

В зависимост от нуждите регулирайте дължината на рамката чрез удължаване или скъсяване чрез

развиване на затягащата гайка.

Устройството се захранва от шест батерии тип АА.

Устройството се захранва от една батерия 9V. Развийте гайката в ръкохватката, свържете батерията и затегнете гайката.

Устройството е готово за работа.

Сглобете рамката на детектора и след като зададете желаната дължина, закрепете със затягаща гайка:

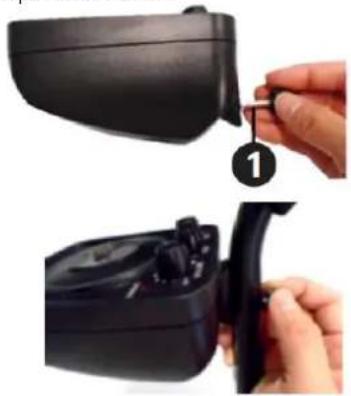

Развийте закрепващия винт от контролния панел:

1 – винтът, закрепващ контролния панел

Поставете контролния панел върху рамката и го затегнете със закрепващия винт.

Плъзнете контролния панел върху рамката на мястото на резето и го затегнете със закрепващата гайка. Сглобете останалите части на рамката, завийте сондата и я свържете към контролния панел:

1 - гнездо за свързване на сондата

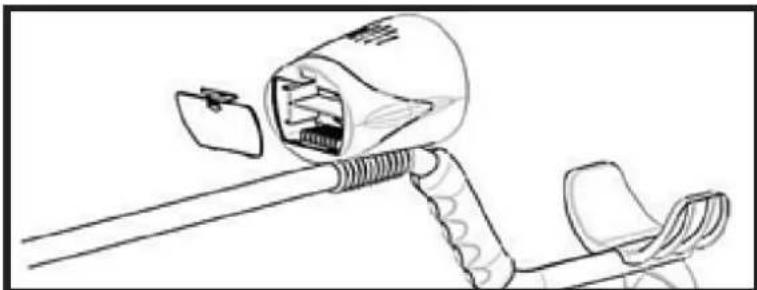

Устройството се захранва от една батерия 9V, мястото за монтаж на батерията се намира на гърба на контролния панел:

Устройството се захранва от една батерия 9V, мястото за монтаж на батерията е в ръкохватката:

Развийте винта, закрепващ капака на батерията, поставете батерията и поставете капака.

SBS-MD-9:

Дължина на регулиращото устройство:

1. В зависимост от нуждите регулирайте дължината на шасито чрез удължаване или скъсяване - развийте затягащата гайка по посока на часовниковата стрелка, докато се разхлаби.
2. Регулирайте дължината на детектора така, че сондата да е ½"- 2" над земята.
3. Затегнете фиксиращата гайка, за да фиксирате регулирането.

Е - Долен отвор за тръба

F – Подложка

ВНИМАНИЕ! Не затягайте прекалено много сондата и не използвайте инструменти, като щипки, за да я затегнете. Щепсельт на сондата се вписва в конектора само по един начин. Не пъхайте щепсела при натискане или дърпане на кабела, защото може да причини повреда.

1. Увийте кабела на сондата около стрелата, така че да е хлабав. След това свържете щепсела към 5-пиновия контакт на контролния панел.

Дължина на регулиращото устройство:

1. В зависимост от нуждите регулирайте дължината на шасито чрез удължаване или скъсяване - развийте затягащата гайка по посока на часовниковата стрелка, докато се разхлаби.
2. Регулирайте дължината на детектора така, че сондата да е ½"- 2" над земята.
3. Затегнете фиксиращата гайка, за да фиксирате регулирането.

Устройството се захранва от две 9 V батерии.

Монтаж на батерията:

1. Изключете устройството, като натиснете бутона ВКЛ./ИЗКЛ.
2. Плъзнете капака на батерията в посоката, посочена със стрелка на капака.
3. Поставете батерията според символите за полярност (+ и -), отбелязани върху отделението. След това поставете капака (фигурата по-долу).

Дължина на регулиращото устройство:

1. В зависимост от нуждите регулирайте дължината на шасито чрез удължаване или скъсяване - развийте затягащата гайка по посока на часовниковата стрелка, докато се разхлаби.
2. Регулирайте дължината на детектора така, че сондата да е ½"- 2" над земята.
3. Затегнете фиксиращата гайка, за да фиксирате регулирането.

Устройството се захранва от една 9 V батерия.

Монтаж на батерията:

1. Изключете устройството, като натиснете бутона ВКЛ./ИЗКЛ.
2. Плъзнете капака на батерията в посоката, посочена със стрелка на капака.
3. Поставете батерията според символите за полярност (+ и -), отбелязани върху отделението. След това поставете капака.

SBS-MD-11:

Сглобяване на устройството:

1. Свържете 5-пиновия конектор, както е показано на фигурата по-долу (1) и затегнете закрепващата гайка (Фигура 2).

1. В зависимост от нуждите регулирайте дължината на шасито чрез удължаване или скъсяване - развийте затягащата гайка. Фигура (3) по-долу.

1. За да инсталирате контролния панел, поставете средната тръба в горната тръба и подравнете отворите (Фигура 4). След това затегнете монтажния бутон (Фигура 5).

1. За да регулирате позицията на сондата, разхлабете монтажния винт на сондата и я поставете под желания ъгъл. Имайте предвид, че сондата трябва да е успоредна на земята. Затегнете монтажния винт, така че сондата да е стабилна.

Устройството се захранва от две 9V батерии.

Монтаж на батерията:

1. Изключете детектора с бутона ON/OFF.
2. Плъзнете капака на батерията в посоката, посочена със стрелка на капака. (Фигурата по-долу).

1. Поставете батерията според символите за полярност (+ и -), отбелязани върху отделението. След това поставете капака.
2. Сменете батерията, ако дисплеят показва "LOW BATT".

ВНИМАНИЕ! Не забравяйте да премахнете стара или използвана батерия, от която могат да изтекат химикали.

Ако потребителят не планира да използва детектора за дълго време, извадете батериите.

Препоръки за използване на детектора:

Металдетекторите са чувствителни към електромагнитни смущения. Смущенията, които се появяват при работа с устройството, могат да бъдат причинени и от външни фактори, като електронно оборудване, висока минерализация на почвата или ръжда.

Имайте предвид, че качеството на работата на устройството също зависи от уменията на потребителя.

3.3. Използване на устройството

SBS-MD-1:

Включете устройството с копчето SENS, настройте устройството в режим ALL METAL. Насочете сондата успоредно на земята и преместете устройството наляво и надясно, като регулирате чувствителността на устройството чрез леко завъртане на копчето SENS. Откриването на метал се сигнализира със звук и отклонение на стрелката. След това можете да използвате режима PINPOINT, за да намерите точното местоположение на целта. Ако е необходимо, използвайте режим DISC.

SBS-MD-2:

Включете детектора с копчето за регулиране на звука.

Започнете работата, като зададете функцията за търсене на ALL METAL и зададете чувствителността на търсене (SENS) на средно ниво.

Детекцията на метал се сигнализира със звук.

Използвайте режима PINPOINT, за да определите точно местоположението на целта, ако е необходимо, използвайте режима DISC / TONE.

SBS-MD-3:

Задайте копчето VOLUME на 11:00 часа и поставете копчето DISCRIMINATION в центъра.

Натиснете червения бутон на дръжката, така че показалецът да се премести в позиция 0.

Забележка!

При всяко натискане на червения бутон показалецът на дисплея ще се премести в позиция 0.

Докато използвате устройството, наблюдавайте показанията на детектора и регулирайте настройките VOLUME и DISCRIMINATION според вашите предпочитания.

Когато показанието е вляво от позиция 0, устройството е открило магнитни материали, а когато е вдясно от позиция 0, показва немагнитни материали.

SBS-MD-4:

Включете устройството с помощта на бутона ON / OFF. След включване устройството ще издаде звуков сигнал, контролните диоди ще мигат, а фенерчето ще вибрира леко и ще светне. Приблизително 2 секунди след включване уредът е готов за работа. В момента на откриване на метален предмет, зеленият светодиод на устройството ще светне, устройството ще започне да издава прекъсващ звук и леко да вибрира. Колкото по-близо е устройството до металния предмет, толкова повече контролни светлини ще мигат, звукът и вибрациите ще бъдат по-интензивни. За да изключите устройството, натиснете и задръжте бутона ВКЛ./ИЗКЛ.

ЗАБЕЛЕЖКА! Когато устройството не се използва, изключете го и извадете батериите.

SBS-MD-5:

Включете детектора с бутона POWER. НАСТРОЙКА ЧУВСТВИТЕЛНОСТ

Ако натиснете SET, индикаторът за чувствителност на дисплея ще мига. Задайте желаната чувствителност с помощта на бутоните НАГОРЕ / НАДОЛУ. Натиснете ENTER, за да потвърдите настройките.

НАСТРОЙКА НА СИЛАТА НА ЗВУКА

Ако натиснете SET, индикаторът за сила на звука на дисплея ще мига. Задайте желаната сила на звука с помощта на бутоните НАГОРЕ / НАДОЛУ. Натиснете ENTER, за да потвърдите настройките.

НАСТРОЙКА НА РАБОТА

Режим ALL METAL:

В този режим детекторът ще открие всички видове метали. Натиснете SET два пъти, след това ENTER, за да зададете ALL METAL.

DISC режим:

Режим на дискриминация. По време на работа детекторът елиминира някои метали (не ги открива).

Натиснете два пъти SET, празното квадратче на дисплея ще мига, с помощта на бутоните НАГОРЕ/НАДОЛУ изберете подходящото поле и натиснете MODE - полето ще бъде зачертано. Можете да изберете няколко вида метали, като натиснете бутона MODE в съответните полета (те ще бъдат зачеркнати). За да отмените избора на избраните метали, продължете по същия начин. Кутийките показват типа метал, който трябва да бъде елиминиран от откриване:

Режим PINPOINT:

Режим на прецизно търсене. След като откриете обекта, можете да стесните областта за търсене. Натиснете бутона Р / Р - индикаторът PINPOINT на дисплея ще светне.

SBS-MD-6:

Включете детектора с копчето VOLUME / OFF. Преди включване копчето DISC трябва да се завърти максимално наляво (само след включване и стартиране на работа можете да регулирате настройките на DISC). Задайте желаната чувствителност с копчето SENS.

SBS-MD-7:

Включете детектора с превключвателя: OFF - устройството е изключено. Символът на високоговорителя - устройството работи със звук. Символът на зачеркнатия високоговорител - устройството работи без звук. Задайте чувствителността на устройството в зависимост от вашите нужди:

Настройте чувствителността на детектора за метал с помощта на плоска отвертка с подходящ размер. Завъртането по посока на часовниковата стрелка увеличава чувствителността, докато завъртането обратно на часовниковата стрелка намалява чувствителността.

Детекторът информира за откриването на метал чрез звукови сигнали и светещ диод, разположен в сондата (при активиран звуков режим) или само чрез диода (при избор на режим на работа без звук).

SBS-MD-8:

Включете детектора с копчето VOLUME / OFF. Извършете процедурата AUTO TUNE, както е описано по-горе. Регулирайте желаната сила на звука с копчето VOLUME / OFF. Задайте режима на работа DISC според вашите нужди. Детекторът информира за откриването на метал чрез звукови сигнали и светещ диод TARGET.

SBS-MD-9:

1. За да включите устройството, завъртете копчето SENS по посока на часовниковата стрелка от позиция OFF. Завъртането на копчето надясно увеличава чувствителността на сондата. Намаляване на чувствителността в случай на смущения.
2. Изберете режима на работа с превключвателя DISC/TONE по желание.
3. Използвайте копчето DISC, за да зададете чувствителността към дадени метали.
4. Копчето VOL може да се използва за регулиране на силата на звука по желание.
5. Детекторът информира при откриване на метал със звукови сигнали и индикатор на дисплея.

PINPOINT - Режим на прецизно търсене

Примерна употреба:

В режим ALL METAL, когато бъде открит метален предмет, натиснете бутона PINPOINT, за да определите точното местоположение. Докато натискате бутона, плъзнете сондата върху звукова зона и отпуснете бутона. Ако сондата отново е над целта, устройството ще издаде звук. Когато целта бъде намерена, можете да изберете DISC или TONE, за да посочите типа метал.

SBS-MD-10:

1. Включете детектора с бутона ON/OFF. Всички символи се появяват на дисплея. След около две секунди ще се появят три празни кадъра и индикатор за батерията. Уредът е готов за работа и открива всички видове метали. Ако бъде намерен метален елемент, на дисплея ще се появи икона на целта на черен фон и детекторът ще издаде звуков сигнал. Дисплеят показва и приблизителната дълбочина на целта.
2. Чрез натискане на бутона DISC е възможно да се елиминира нежелан вид метал. Настройка на DISC:

Диапазон на настройките
Тип метал, който трябва да бъде елиминиран	Желязо/пирон, капачка за бутилка	Желязо (пирон, капачка за бутилка)5 ¢ /игра (малък златен пръстен)	Желязо (пирон, капачка за бутилка)5 ¢ /игра (малък златен пръстен)1 ¢ /10 ¢ (цинк, мед)

Устройството издава три вида звуци в зависимост от материала на намерения предмет:

Тип тон	Индикатор на дисплея	Описание
Нисък тон	[С77Н]	Показва, че целта вероятно е желязо или пирон.Някои окислени железа може да попаднат в тази категория 25 ₽/50 ₽/1 .
Среден тон	[4Т2Х]	Показва, че целта вероятно е 5 ₽,алуминиева кутия,карфица, никел или малък златен пръстен.1¢ или цинкова или медна монета също попада в тази категория.
Висок тон		Показва, че целта вероятно е сребърна монета, 25 ¢, 50 ¢ или 1 USD. Някои големи алуминиеви монети могат да попаднат в тази категория.

SBS-MD-11:

Включете детектора с бутона POWER. На дисплея ще се появи само индикаторът за батерията.

• При натискане на бутона MODE се показва SENS. Възможно е да увеличите/намалите чувствителността на сондата с помощта на бутоните (+)/(-). Когато на дисплея се появи SENS, сондата открива всички видове метал.
• Натиснете бутона MODE, за да изберете режим DISC (режим за елиминиране на нежелан метал). На дисплея ще се покаже "DISC". При насочване към цел индикаторна стрелка на дисплея (мигаща) показва вида на метала. Детекторът не реагира на посочения тип метал. Аналогична е ситуацията и в други случаи. Мигащата стрелка в режим DISC мига 10 секунди, докато открие типа метал, който трябва да бъде елиминиран.

Настройки на DISC

Елиминиран тип метал	Тип тон	Показва се съобщение
Желязо (пирон, капачка на бутилка)	Висок тон: 10 ¢, 25 ¢, сребро, медСреден тон: 1 ¢, 5 ¢, игла, капачка	Мигаща стрелка показва пирон/капачка на бутилка[АКУ8]
5 ¢, карфици, капачки за бутилки, злато, цинк, никел	Висок тон: 25, 10 ¢Нисък тон: Желязо	Мигаща стрелка показва 5,1 ¢, карфица, капачка на бутилка[У2НА]

Пирон/запушалка за бутилка (желязо), 5 цента, карфици, капачки за бутилки, фолио, злато, цинк, никел)

Мигаща стрелка показва 5,1 с, карфица, капачка на бутилка, пирон/капачка на бутилка

Бутон PP (PINPOINT) - Режим на прецизно търсене

- Когато бъде намерен метален предмет, потребителят може точно да определи местоположението. Натиснете бутона PP на дръжката. Дисплеят ще покаже PP (вижте фигурата по-долу). Детекторът издава звук и индикаторът показва вероятната дълбочина на целта. Бавно преместете сондата над звукова зона и отпуснете бутона. Променете позицията на сондата, като запазите същото разстояние, когато звукът изчезне. Задръжте бутона PP отново, за да определите точно зона за търсене. Повторете стъпките по-горе, докато детекторът покаже по-силен сигнал на мястото, където се намира целта.

3.4. Почистване и поддръжка

• Преди да започнете процеса на почистване е необходимо да изключите устройството и да извадите батериите.
• Съхранявайте устройството на чисто, сухо и хладно място, защитено от влага, прах и пряка слънчева светлина.
• Работете внимателно с устройството, за да не го изпуснете и повредите.
• Детекторът трябва да се използва при нормални температури на околната среда, работата при екстремни условия може да доведе до неизправност на сензора.
• Избършете детектора с влажна кърпа, без да използвате никакви химикали.
• Когато уредът не се използва, е необходимо да го изключите от главния ключ и да извадите батериите.

В устройствата са монтирани батерии АА 1.5V / 9V. Изтощените батерии трябва да се извадят от уреда, като се процедира аналогично на монтажа им. Рециклирайте батериите.

ИЗХВЪРЛЯНЕ НА ИЗПОЛЗВАНИ УСТРОЙСТВА

Не изхвърляйте това устройство в общинските системи за отпадъци. Предайте го в пункт за рециклиране и събиране на електрически и електрически уреди. Проверете символа върху продукта, ръководството за употреба и опаковката. Пластмасите, използвани за конструирането на устройството, могат да бъдат рециклирани в съответствие с техните маркировки. Чрез рециклирането вие допринасяте значително за опазването на околната среда. Свържете се с местните власти за информация относно местното съоръжение за рециклиране.
