BRUKSANVISNING Newcaste Medio Thermex

• Produktet er udviklet og produceret i Produktet er udviklet og produceret i henhold til DS/EN 60335-1.
• Dette produktet er kun beregnet til bruk i private boliger, dersom det benyttes til andre formål bortfaller reklamasjonsretten.
• All installasjon skal utføres av en autorisert installatør i overensstem-melse med anvisningene fra Thermex Scandinavia A/S (Thermex) og gjeldende lovgivning.
• Thermex fraskriver seg ethvert ansvar for skader, som oppstår som fölge av feil installasjon, montering, bruk eller feilaktige innstillinger.

F∅R MONTERING/IDRIFTSETTELSE

• Kontrollér produktet for transportskader, feil og mangler umiddelbart ved levering.
• Transportskader anmeldes straks ved levering til transportfirma og Thermex.
• Feil og mangler skal meldes til Thermex innen 8 dager etter levering, og senest før montering/idriftsettelse.

MONTERING

IKKE må brukes felles null ved instal- lasjon av ventilator og motor, da dette vil påvirke styringen.

• Ved bruk av ekstern motor fra en annen leverandør SKAL det forsikres om at motoren kan brukes sammen med ventilatoren. Dersom dette ikke sikres vil reklamasjonsretten bortfalle.
• Tilkoble ikke strøm til ventilatoren før monteringen er fullført.
• Luften må ikke ledes fra viften til rør som benyttes til avtrekk fra apparater som drives av gass eller annen type brennstoff. Viften skal ha et separat avtrekk.

- Nasjonal lovgivning for avtrekk skal overholdes.

- Benytt alltid den opprinnelige/oppgitte avtrekksdi-mensjon på utluftingskanalen. Ved reduksjon av dimensjon på avtrekkskanalen reduseres kapasiteten og lydnivået økes.

- Avtrekket fra ventilatoren ut til friluft bør være kortest mulig, for å få størst mulig effekt av ventilatoren.

- Antall bend på avtrekkskanalen bør minimeres mest mulig for å få størst mulig effekt av ventilatoren.

- Thermex anbefaler, at det alltid anvendes lyd- og kondensisolert avtrekkskanal ved gjennomføring i uisolerte rom.

• Thermex anbefaler, at der ved bruk av flexslange monteres en lyddemper på

avtrekket for å redusere støynivået

• Flexslange skal alltid være helt utstrukket for å redusere luftmotstanden og derved oppnå maksimal sugeevne.
• Forskjellige materialer krever ulike plugger og skruer for innfesting. Bruk plugger og skruer, som er beregnet til det materialet ventilatoren skal monteres i.
• Dersom instruksjonene for installering av skruer og beslag ikke blir fulgt kan dette medføre fare for elektrisk støt.
• Minimumsavstanden til gasskomfyrer, fra brennerkant til undersiden av ventilatoren SKAL være 65 cm, i henhold

til EN 60335-2-31.

• For skapintegrerte, fritthengende og vegghengte ventilatorer anbefaler Thermex, at avstanden mellom komfyr og ventilator er mellom 50 cm og 70 cm for å sikre optimall sugeevne.
• Kontrollér alltid den oppgitte minsteavstand mellom komfyr og ventilator i bruksanvisningen til komfyren. Hvis denne i bruksanvisningen angir en større avstand, enn den avstand Thermex anbefaler, SKAL forskriftene til komfyren overholdes.
• For takintegrerte modeller anbefaler Thermex, at avstanden mellom komfyr og ventilator ikke oversiger 3 meter

MED I ESKEN F∅LGER

• 1 ventilator
  • 1 fjernbetjening
  • 4 dekkpropper til skruehuller
  • 1 monteringssett
  • 1 A23 batteri
  • 1 brugerveiledning
  • 1 monteringveiledning

MONTERING

MERK: Ved montering av en takintegrert ventilator, er det viktig, at det materiale og den konstruksjon, som ventilatoren skal monteres i, har en bæreevne som kan bære vekten av den valgte modellen.

Det er to alternative metoder for montering av takintegrerte ventilator fra Thermex :

• Montering i tak/himling med beslag
- Montering i takpodie (BEMERK: Kan kun monteres med avtrekkskanal toppmontert)

BEMERK: Beslagene på takintegrerte ventilatorer fra Thermex har en frigang på 25 mm.

INNBYGGINGSMÅL

	VEKT(kg)	BREDDE(mm)	DYBDE(mm)	H∅YDE(mm)	AVTREKK(mm)
Newcastle Medio / Integrata Medio	30 860	455 230 230	x100
Newcastle Maxi 39 1150 560 230	230x100

MONTERING MED BESLAG

1

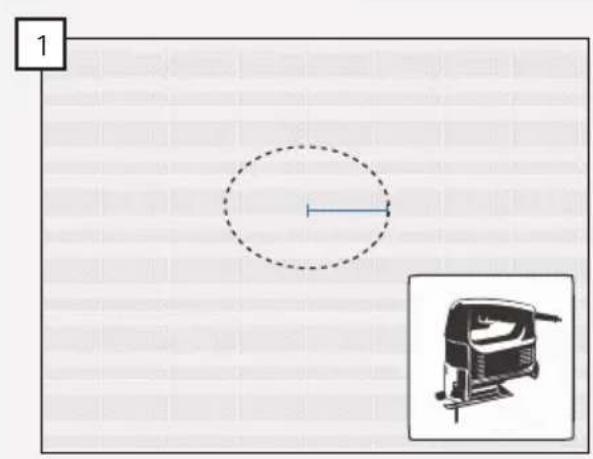

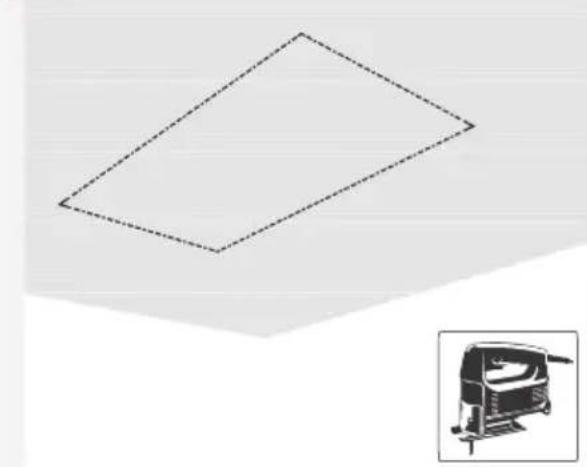

Mål ut og skjær hull i tak/himling i henhold til den valgte modellens mål.

2

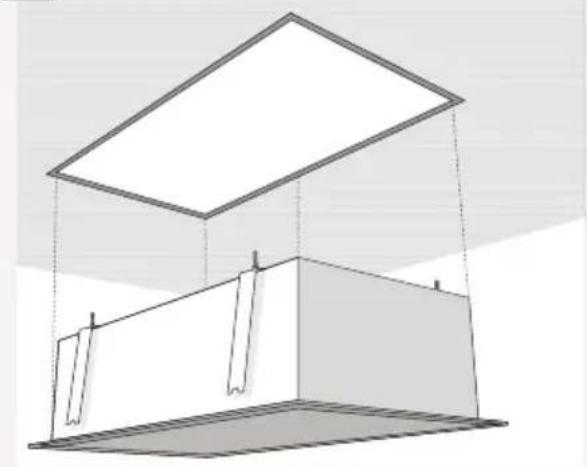

Skyv ventilatoren opp i det utskårne hul i tak/himling. NB: Vær oppmerksom på hvilken vei lokket på ventilatoren åpnes, F∅R ventilatoren monteres i taket.

3

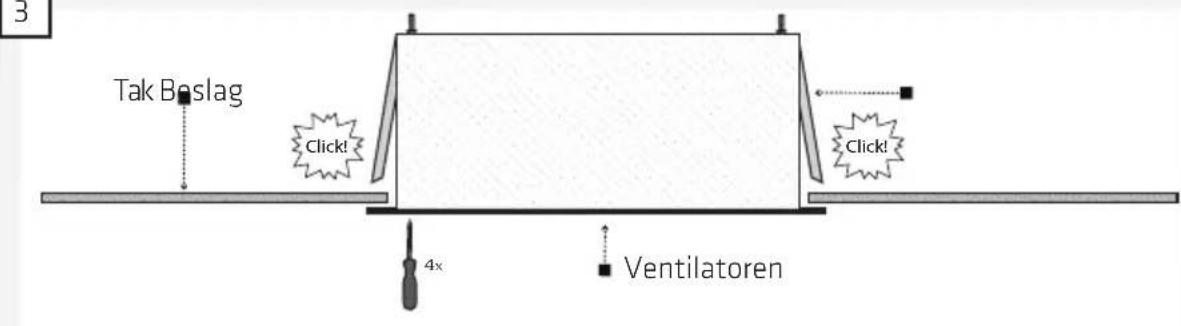

Ventilatoren skal skyves opp, til beslagene "klikker" fast over den konstruksjonen som ventilatoren skal monteres i.

Hvis beslagene ikke "klikke", skyves de på plass ved å presse opp på monteringsskruene, som holder beslagene. Dette gjøres med en skrutrekker igjennom de fire hullene i hjørnene.

BEMERK: Ved montering i etasjeskiller anbefaler Thermex at det isoleres rundt ventilatoren, for at unngå støy.

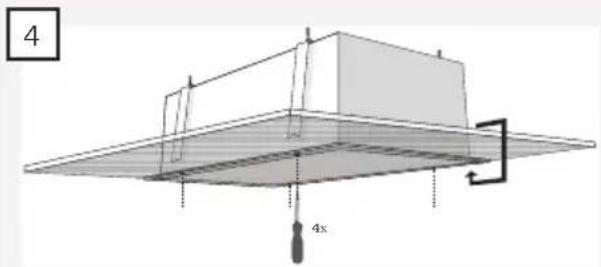

Juster beslagene så ventilatorens kant flukter med tak/himling. Dette gjøres med en stjerneskruetrekker igjennom de fire hullene i hjørnene.

BEMERK: Etter endt justering, skal dekkproppene monteres i skruehullene, da det ellers vil kunne oppleves økt støy

6

Etter endt montering av ventilatoren, skal avtrekket monteres. Thermex anbefaler, at det monteres et kontraspjeld på avtrekksinstallasjonen for å hindre trekk igjennom avtrekkskanalen.

BEMERK: Ved installasjon av kontraspjeld, må det sikres at spjeldet kan åpne fritt. Hvis ikke spjeldet åpner fritt, kan dette redusere ventilatorens sugeevne og øke støyen fra ventilatoren.

BEMERK: Brukes ventilatoren med resikulasjonsfilter, og det ikke monteres avtrekk til friluft, er det viktig, at avtrekket ikke blokkeres, da ventilatoren ellers vil bli skadet.

MONTERING I TAKPODIE

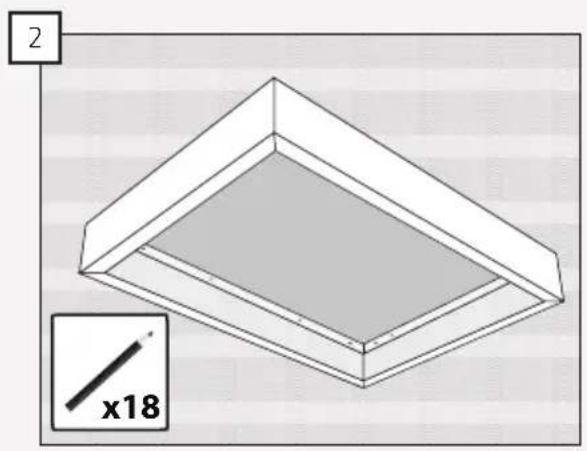

Mål ut og skjær hull til avtrekkskanalen i tak/himling.

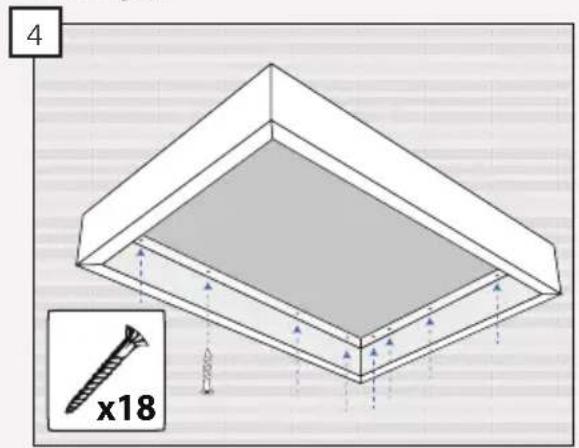

Bor hullene til innfesting av podiet i taket. Skru takpodiet fast til tak/himling.

5

Ventilatoren monteres i takpodiet, ved å følge punkt 2-6 i avsnittet MONTERING MED BESLAG.

EL-INSTALLASJON

INTERN MOTOR
