Produkttype	Motor for kjøkkenventilator
Merke	Thermex
Modell	TX II Loft
Spenning	230 V ~ 50 Hz
Maksimal belastning på tilkoblet enhet	10 kW (<25 A per fase)
Maksimal rekkevidde for fjernkontroll	400 m (siktlinje)
Avtrekkstilkobling	Bruk originale avtrekksdimensjoner; reduksjon reduserer ytelsen og øker lydnivået
Reversibel ventilasjon	Ja
Kondensboks	Inkludert
Motorboks	Inkludert
Blindplate	Inkludert for å dekke ubrukt åpning
Avstandsstykke med ventil	Inkludert for å sikre at ventilen åpner fritt
Vibrasjonsdempende overflater	Anbefales for plassering
Rørisolasjon	Nødvendig i uoppvarmede rom for å hindre kondens
Jording	Obligatorisk
Sikkerhetsstandard	DS/EN 60335-1
Installasjonskrav	Må utføres av en kvalifisert elektriker
Garantibetingelser	Kun for privat husholdningsbruk; garantien opphører ved annen bruk
Avfallshåndtering	Må ikke kastes som husholdningsavfall; leveres til innsamlingssentral for resirkulering av elektrisk utstyr

Ofte stilte spørsmål - TX II Loft Thermex

Hvilken spenning krever Thermex TX II Loft-motoren?

Motoren opererer ved 230 Volt ±10% ~ 50 Hz og må alltid jordes.

Hvor langt når fjernkontrollen?

Maksimal rekkevidde mellom mottaker og sender er 400 meter (siktlinje).

Kan avtrekket reverseres?

Ja, motoren har mulighet for reversibel ventil. Hvis ikke ønsket, se punkt 8 i installasjonsveiledningen.

Hva er maksimal belastning for enheter tilkoblet motoren?

Maksimal belastning på tilkoblet enhet er 10 kW (<25 A per fase).

Hvordan installere motoren riktig?

Installasjon må utføres av en kvalifisert elektriker i henhold til Thermex-spesifikasjoner og lokale forskrifter. Følg steg-for-steg-instruksjonene i manualen, inkludert å ta motoren ut av motorboksen, kutte det markerte hullet i kondensboksen, og isolere rør.

Hva bør jeg gjøre hvis det dannes kondens i rørene?

Skader forårsaket av kondens dekkes ikke av garantien. Isoler rør og slanger i uoppvarmede rom for å hindre kondens.

Hvordan feilsøke hvis motoren ikke fungerer?

Først, koble fra strømmen i omtrent 5 minutter, og koble deretter til igjen. Hvis problemet vedvarer, koble fra strømmen i en time. Hvis det fortsatt ikke fungerer, gjennomgå feilsøkingsdiagrammer og kontakt Thermex service med feilbeskrivelse, modell, serienummer og kjøpsinformasjon.

Er det nødvendig å jorde enheten?

Ja, enheten må alltid jordes for sikkerhet.

Hvor kan jeg få reservedeler?

Reservedeler og service kan fås ved å kontakte Thermex serviceavdeling. Ha modell, serienummer og kjøpsbevis klart for garantiforespørsler.

Hvordan skal jeg avhende produktet ved slutten av levetiden?

Produktet må ikke kastes som husholdningsavfall. Lever det til en angitt innsamlingssentral for resirkulering av elektrisk og elektronisk utstyr.

BRUKSANVISNING TX II Loft Thermex

Elektrisk installasjon 16

Service

17

GENERELL ADVARSEL

• Produktet er utviklet og produsert i henhold til DS/EN 60335-1.
• Dette produktet er kun beregnet til bruk i private boliger, dersom det benyttes til andre formål bortfaller reklamasjonsretten.
• All installasjon må utføres av en autorisert installatør i overensstemmelse med anvisningene fra Thermex Scandinavia A/S (Thermex) og gjeldende lovgivning.
• Thermex fraskriver seg ethvert ansvar for skader, som oppstår som følge av feil installasjon, montering, bruk eller feilaktige innstillinger.

F∅R MONTERING/IBRUGTAGNING

• Kontroller produktet for transportskader, feil og mangler umiddelbart ved levering.
• Transportskader anmeldes straks ved levering til transportfirma og Thermex.
• Feil og mangler skal meldes til Thermex innen 8 dager etter levering, og senest før montering/idriftsettelse.

MONTERING

• Enheten er beregnet til bruk med 230 Volt ±10%\~ 50 HZ.
• Enheten má være jordet.
• Maksimal rekkevidde mellom mottaker og kretskort er 400 meter (siktlinje).
• Maksimal belastning på tilsluttet enhet er 10 kW (<25 A pr. fase).

MONTERING

Motoren selges for montering sammen med en Thermex kjøkken vifte til ekstern motor. Følg alltid denne veiledning og monterings veiledningen for selve kjøkkenviften nøye for å sikre at produktet er riktig installert.

OBS:

Motoren har mulighet for vendbart avtrekk. Hvis det ikke er ønskelig vende avtrekket, gå til punkt 8 i installasjons instruksjonen.

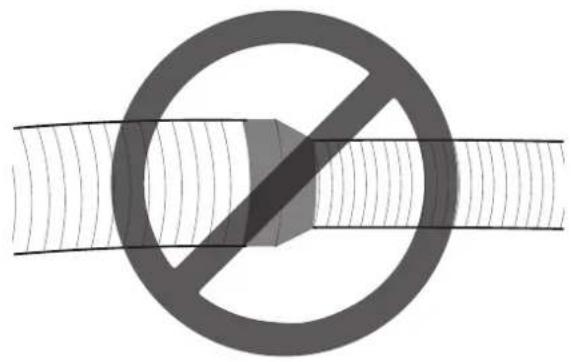

Bemerk: Bruk alltid den oopprinnelige avtrekks dimensjon. Ved å redusere avtrekksstørrelsen, reduseres ytelsen og lydnivået øker.

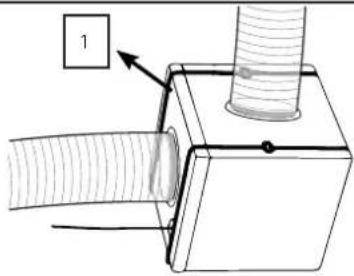

Fjern siden av motorboksen og frigjør motor-

3

Fjern blindplaten på siden av motorboksen og monter den i åpningen der motoren var plassert. Merk: Platen strammes med muttere på innsiden av motorboksen.

5

Monter motorboksen i kondens kassen slik at åpningene i motorboksen og kondens kassen stemmer overens.

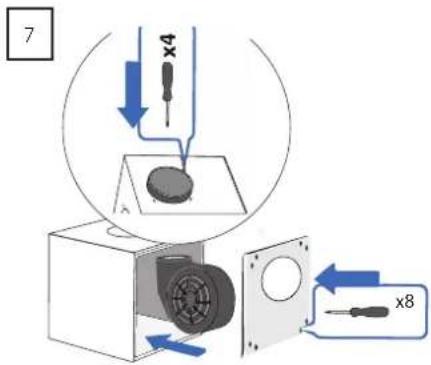

Motoren monteres i motorboksen, inne i kondenskassen, og festet. Siden av motorboksen monteres på igjen..

Sett lokket på kondenskassen og trekk strømkabelen til motoren ut gjennom det lille hullet i lokket.

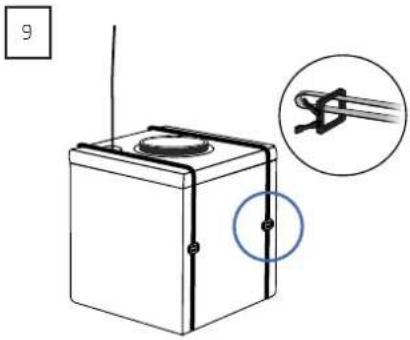

Monter de medfølgende bånd rundt kondenskassen..

Monter avstandsstykket på flensen med tilbakeslags ventilene. Dette gjøres for å sikre at tilbakeslags ventilene kan åpnes fritt när avtrekks røret monteres.

Plasser motoren etter ønske. Installer avtrekk fra kjøkkenvifte til motoren, og fra motoren og ut gjennom takhette/rist..
MERKNAD: Plasser motoren på vibrasjonsdempende overflater om nødvendig.

Rør og slanger må isoleres i uoppvarmede rom slik at det ikke dannes kondens.
ADVARSEL!: Skader på enheten forårsaket av kondens dekkes ikke av klageretten.

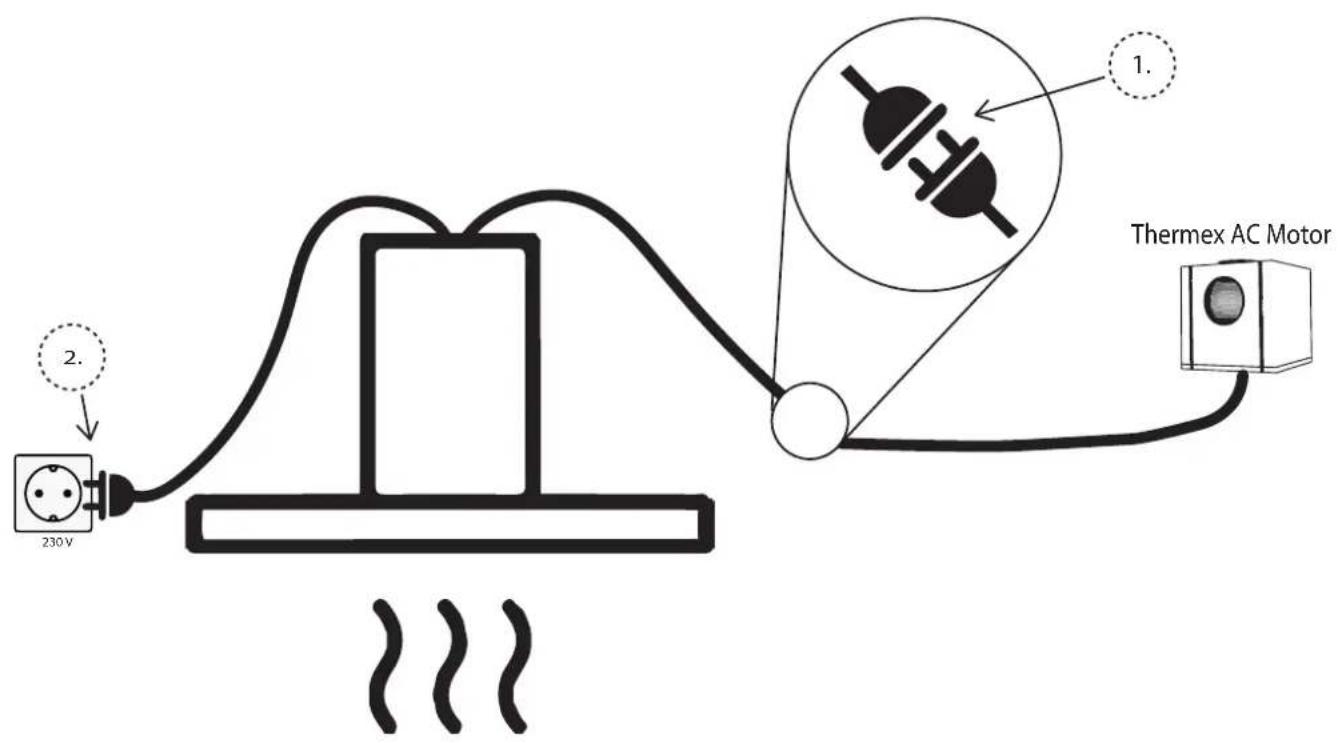

ELEKTRISK INSTALLASJON

SERVICE

Før du melder inn service på ditt Thermex produkt, er det viktig å lese monterings og/eller brukerveiledningen nøye. Dette for å sikre at vi kan yte mest mulig assistanse.

• Teknisk support og installasjon av ditt produkt
  • Veiledning av funksjoner i ditt produkt
• Serviceforespørsler i henhold til reklamasjonsretten for ditt produkt

Før du sender en servicehenvendelse, forsøk å bryte strømtilførselen til produktet i 5 minutter, køble så strømtilførselen til igjen, å se om dette kan ha avhjulpet problemet.

Dersom problemet ikke er løst, forsøk så å bryte strømmen på produktet i en time. Hvis produktet fortsatt ikke fungerer, og punktene i feilsøkningskapittelet er gjennomgått, ta så kontakt med vår serviceavdeling.

MERK: Ved henvendelse innenfor reklamasjonsretten, vil du bli bedt om å dokumentere kjøpet i form av en kjøpskvittering. Ta derfor godt vare på din kjøpskvittering.

Før du sender en henvendelse vedrørende service innenfor reklamasjonsretten er det viktig å ha alle nødvendige opplysninger tilgjengelig:

• Feilbeskrivelse
• Model
• Opplysninger om kjøpet (kvittering)
• Navn, adresse, telefonnummer og evt. e-post adresse

Service forespørsler under reklamasjonsretten kan skje ved å fylle ut serviceformularet på www.thermex.no/service hvor du også kan lese servicebetingelsene.

Henvendelser vedrørende teknisk support kan sendes på e-post til [e-mail] eller på telefon [phone].

18 THERMEX TX II motor M 225191200215032021

INNEHÅLL

Allmänt 19

Montering 20

Elektrisk installation 22

Service 23

ALLMÄNT

Symbolet produktet eller den medfølgende dokumentasjon angir, at dette produktet ikke må innleveres som husholdningsavfall, Men skal avlevers til nærmeste oppsamlingssted for gjenbruk av elektrisk og elektronisk utstyr.
