Produkttyp	Motorblock för köksfläkt
Varumärke	Thermex
Modell	TX II Loft
Spänning	230 V ~ 50 Hz
Maximal belastning på ansluten enhet	10 kW (<25 A per fas)
Maximal räckvidd för fjärrkontroll	400 m (fri sikt)
Anslutning för avluft	Använd originaldimension för avluft; minskning försämrar prestanda och ökar ljudnivån
Reversibel ventil	Ja
Kondensbox	Ingår
Motorbox	Ingår
Blindplatta	Ingår för att täcka oanvänd öppning
Distans med ventil	Ingår för att säkerställa att ventilen öppnas fritt
Vibrationsdämpande ytor	Rekommenderas för placering
Rörisolering	Krävs i ouppvärmda rum för att förhindra kondens
Jordning	Obligatorisk
Säkerhetsstandard	DS/EN 60335-1
Installationskrav	Måste utföras av en behörig elektriker
Garantitäckning	Endast för privat hushållsbruk; garantin gäller inte för andra ändamål
Avfallshantering	Får inte kastas som hushållsavfall; lämna till återvinningscentral för elutrustning

Vanliga frågor - TX II Loft Thermex

Vilken spänning kräver Thermex TX II Loft-motorn?

Motorn arbetar på 230 Volt ±10% ~ 50 Hz och måste alltid vara jordad.

Hur lång räckvidd har fjärrkontrollen?

Maximal räckvidd mellan mottagare och sändare är 400 meter (fri sikt).

Kan avluften vändas?

Ja, motorn har möjlighet till reversibel ventil. Om inte önskat, se punkt 8 i installationsanvisningarna.

Vad är den maximala belastningen för enheter anslutna till motorn?

Den maximala belastningen på ansluten enhet är 10 kW (<25 A per fas).

Hur installerar man motorn korrekt?

Installationen måste utföras av en behörig elektriker enligt Thermex specifikationer och lokala föreskrifter. Följ steg-för-steg-anvisningarna i manualen, inklusive att ta ut motorn ur motorboxen, skära det markerade hålet i kondensboxen och isolera rör.

Vad ska jag göra om kondens bildas i rören?

Skador orsakade av kondens täcks inte av garantin. Isolera rör och slangar i ouppvärmda rum för att förhindra kondens.

Hur felsöker jag om motorn inte fungerar?

Koppla först bort strömmen i cirka 5 minuter, återanslut sedan. Om problemet kvarstår, koppla bort strömmen i en timme. Om det fortfarande inte fungerar, gå igenom felsökningsscheman och kontakta Thermex service med felbeskrivning, modell, serienummer och inköpsinformation.

Är det nödvändigt att jorda enheten?

Ja, enheten måste alltid vara jordad för säkerhet.

Var kan jag få reservdelar?

Reservdelar och service kan erhållas genom att kontakta Thermex serviceavdelning. Ha din modell, serienummer och köpbevis redo vid garantifrågor.

Hur ska jag kassera produkten vid slutet av dess livslängd?

Produkten får inte kastas som hushållsavfall. Lämna den till en avsedd återvinningscentral för återvinning av elektrisk och elektronisk utrustning.

BRUKSANVISNING TX II Loft Thermex

Serviceafdelingen hos Thermex kan kontaktes med henblik på:

Ta motorboksen ut av kondensboksen.

2

Serviceavdelingen hos Thermex kan kontaktes med henblikk på:

• Produkten är utvecklad och tillverkad i enlighet med DS/EN 60335-1.
• Denna enhet är endast avsedd för användning i privata bostäder, vid annan användning bortfaller garanti och reklamationsrätt.
• All installation skall utföras av behörig installatör enligt anvisningar från Thermex Scandinavia AB (Thermex) och enligt gällande bestämmelser.
• Thermex frånskriver sig allt ansvar för skador som uppkommer på grund av felaktig installation, montering, användning eller felaktiga inställningar.

FÖRE MONTERING/ANVÄNDNING

• Kontrollera enheten efter transportskador eller fel direkt vid mottagandet.
• Transportskador anmäls omedelbart till transportören och Thermex.
• Eventuella fel och avsaknader skall anmälas till Thermex inorn 8 dagar efter mottagandet och senast innan montering/användning.

MONTERING

• Enheten är beräknad för drift vid 230 volt ±10%\~ 50 HZ.
• Enheten måste alltid vara jordad.
• Maximal räckvidd mellan mottagare och kretskort är 400 m (siktlinje).
• Maximal belastning på ansluten enhet 10 kW (<25 A per fas).

MONTERING

Motorn säljs för montering tillsammans med en Thermex köksfläkt utan inbyggd motor.. Följ alltid dessa instruktioner och installationsanvisningarna för köksfläkten noggrant för att säkerställa att produkten är korrekt installerad.

OBS

Utsuget på motorn kan vändas för att underlätta rördragning åt rätt håll och därmed minska mottrycket i installationen.

Om detta inte behövs forsätt till punkt 8 nedan.

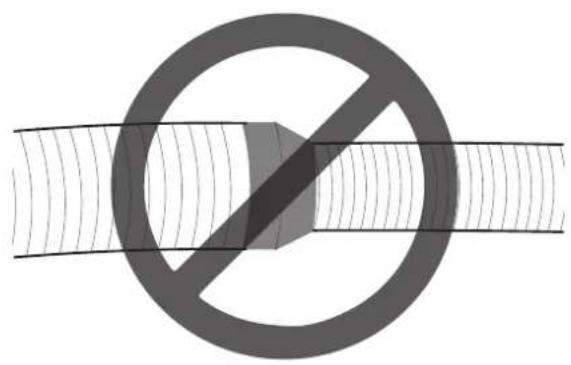

OBS: Använd alltid den ursprungliga anslutningsdiametern. Vid reducering av anslutningens storlek leder det till en högre ljudnivå och lägre kapacitet.

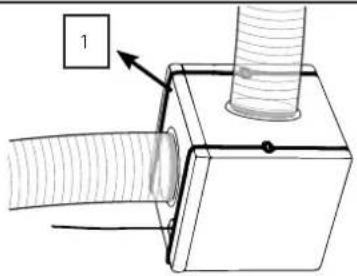

Ta ut motorhuset ur kondenslådan.

2

Skruva loss sidan på motorhuset och lossa motorn.

3

Ta bort blindplattan på sidan av motorhuset och montera den i öppningen där motorn var placerad. Obs: Plåten dras åt med muttrar på insidan av motorhuset..

5

Skär upp det markerade hålet på sidan av kondenslådan. Den del som skärs ut kan med fördel sättas i det öppna hålet på lådan.
6

Sätt tillbaka motorhuset och kondenslådan stämmer överens. så att öppningarna i motorhuset och kondenslådan stämmer överens.

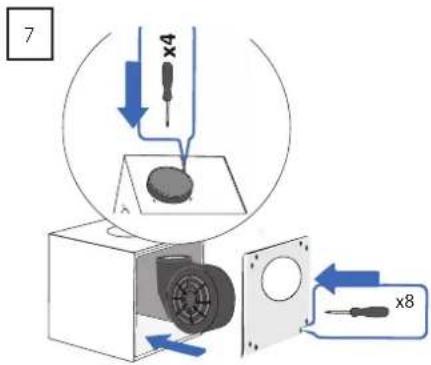

Motorn är monterad i motorhuset, inuti kondenslådan och fastspänd. Sedan monteras sedan sidan på motorhuset igen.

Sätt locket på kondenslådan och dra ut strömkabeln för motorn genom det lilla hålet i locket.

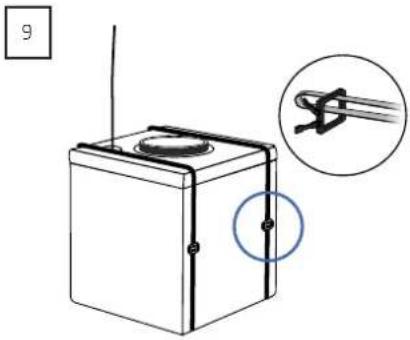

Montera de medföljande spännbanden runt kondenslådan..

Montera distansen på flänsen med spjället. Detta görs för att säkerställa att spjället kan öppnas fritt när kanalen är monterad.

Placera motorn på önskad plats, dra ledning och rör från köksfläkten till motorn samt anslut motorn till imkanalen och ut.
OBS: Motorn kan med fördel placeras på ett vibrationsdämpande underlag for att undvika att eventuella vibrationer från motorn fortplantar sig i byggnadskonstruktionen.

Imkanalen skall isoleras för att uppfylla brandkrav och undvika kondens i ventilationen.

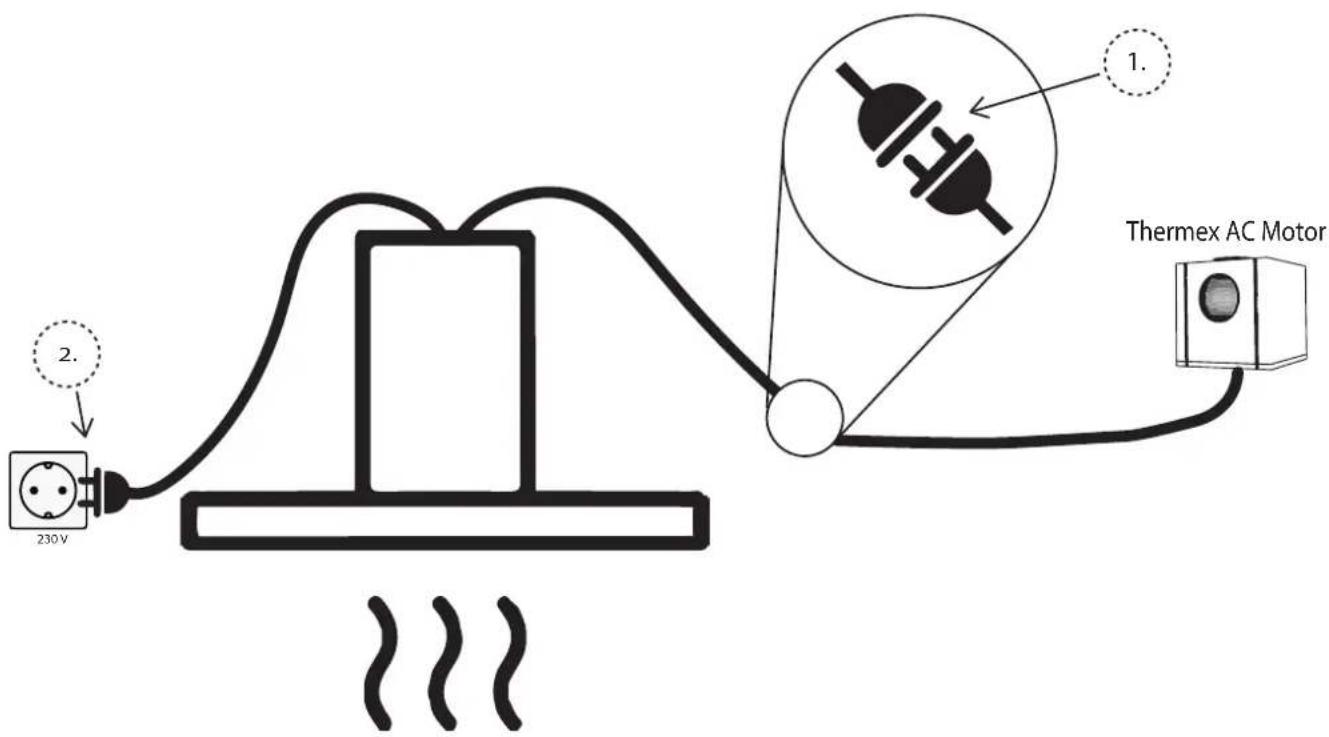

ELEKTRISK INSTALLATION

SERVICE

Innan du felanmäler din produkt är det viktigt att du har läst igenom monterings- och/eller bruksanvisningen noggrant. Detta säkerställer att Thermex kan de dig bästa möjliga support.

Supportavdelningen på Thermex kan kontaktas för att få hjälp med följande:

• Teknisk support vid montering och installation av din produkt.
• Förklaring av funktioner på din produkt.
• Serviceanmodan under reklamationsrätten på din produkt.

Försök alltid innan serviceanmodan under reklamationsrätten på dit produkten att bryta strömmen fram i ca 5 minuter. Slå därefter på strömmen igen för att se om felet blivit avhjälpt.

Om felet inte blivit avhjälpt, bryt strömmen fram i en timma. Om produktet fortfarande inte fungerar som den skall efter att strömmen har varit bruten i en timma, och punkterna i felsökningsöversikten har genomgåtts, kontakta då supportavdelningen.

OBS: Vid reklamationer inom reklamationsrätten kommer du bli ombedd att visa dokumentation i form av kvitto på ditt inköp av produkten. Spara därför alltid kvittot.

Innan serviceanmälan inom reklamationsrätten är det viktigt att ha alla upplysningar till hands:

• Felbeskrivning
• Modell
• Upplysningar om inköpsställe och datum för köpet
• namn, adress, telefonnummer och eventuella. e-postadress

Serviceanmälan inom reklamationsrätten görs via Thermex hemsida, www.thermex.se, genom att klicka på knappen "Service".

Frågor avseende produkter eller service kan göras hos Thermex supportavdelning, [e-mail] eller tel: [phone].

SISÄLLYS

Yleinen varoitus 25

Kokoaminen

26

Emballaget skall slängas enligt gällande regler för avfallshantering.

SKROTNING AV PRODUKTEN

Symbolen på produktens typskylt eller medföljande dokumentation anger att denna produkt inte får slängas som hushållsavfall, utan skall lämnas på närmaste återvinningscentral som tar emot uttjänade hushållsmaskiner.
