Tipo de producto	Unidad de motor de campana extractora
Marca	Thermex
Modelo	TX II Loft
Voltaje	230 V ~ 50 Hz
Carga máxima en el dispositivo conectado	10 kW (<25 A por fase)
Alcance máximo del mando a distancia	400 m (línea de visión)
Conexión de salida de aire	Use la dimensión original de la salida; reducirla disminuye el rendimiento y aumenta el nivel de sonido
Ventilación reversible	Sí
Caja de condensados	Incluida
Caja del motor	Incluida
Placa ciega	Incluida para cubrir la abertura no utilizada
Espaciador con válvula	Incluido para asegurar que la válvula se abra libremente
Superficies amortiguadoras de vibraciones	Recomendado para su colocación
Aislamiento de tuberías	Requerido en habitaciones sin calefacción para evitar la condensación
Conexión a tierra	Obligatorio
Estándar de seguridad	DS/EN 60335-1
Requisito de instalación	Debe ser realizada por un electricista calificado
Cobertura de garantía	Solo para uso doméstico privado; la garantía se anula para otros fines
Eliminación	No deseche como residuo doméstico; llévelo a un centro de recogida para reciclar equipos eléctricos

Preguntas frecuentes - TX II Loft Thermex

¿Qué voltaje requiere el motor Thermex TX II Loft?

El motor funciona a 230 Voltios ±10% ~ 50 Hz y siempre debe estar conectado a tierra.

¿Hasta qué distancia puede alcanzar el mando a distancia?

El alcance máximo entre receptor y transmisor es de 400 metros (línea de visión).

¿Se puede invertir la salida de aire?

Sí, el motor tiene la opción de ventilación reversible. Si no se desea, consulte el punto 8 de las instrucciones de instalación.

¿Cuál es la carga máxima para los dispositivos conectados al motor?

La carga máxima en el dispositivo conectado es de 10 kW (<25 A por fase).

¿Cómo instalar el motor correctamente?

La instalación debe ser realizada por un electricista calificado según las especificaciones de Thermex y las normativas locales. Siga las instrucciones paso a paso del manual, incluyendo sacar el motor de la caja del motor, cortar el agujero marcado en la caja de condensados y aislar las tuberías.

¿Qué debo hacer si se forma condensación en las tuberías?

Los daños causados por la condensación no están cubiertos por la garantía. Aísle las tuberías y mangueras en habitaciones sin calefacción para evitar la condensación.

¿Cómo solucionar problemas si el motor no funciona?

Primero, desconecte la alimentación durante aproximadamente 5 minutos, luego reconéctela. Si el problema persiste, desconecte la alimentación durante una hora. Si sigue sin funcionar, revise las tablas de solución de problemas y contacte al servicio de Thermex con la descripción del error, modelo, número de serie e información de compra.

¿Es necesario conectar a tierra el dispositivo?

Sí, el dispositivo siempre debe estar conectado a tierra por seguridad.

¿Dónde puedo conseguir piezas de repuesto?

Las piezas de repuesto y el servicio se pueden obtener contactando al departamento de servicio de Thermex. Tenga a mano su modelo, número de serie y comprobante de compra para consultas de garantía.

¿Cómo debo desechar el producto al final de su vida útil?

El producto no debe desecharse como residuo doméstico. Entréguelo en un centro de recogida designado para el reciclaje de equipos eléctricos y electrónicos.

MANUAL DE USUARIO TX II Loft Thermex

Más información ■ Further Information

Instalación eléctrica 34

Servicio

35

ADVERTENCIA GENERAL

• El producto está diseñado y fabricado de acuerdo con DS/EN 60335-1.
• Este producto sólo esta pensado para uso en casas particulares, si se utiliza para otros y garantía desaparecen.
• Toda la instalación tiene que ser efectuada por un técnico cualificado en concordancia con las instruciones de Thermex Scandinavia A/S (Thermex) y la normativa vigente.
• Thermex declina cualquier responsabilidad por daños causados por instalación incorrecta, montaje indebido o uso incorrecto.

ANTES DEL MONTAJE/INICIO DE USO

• Controlar que el producto no tiene daños por transporte, errores o faltas a la recepción de la mercancia.
• Los daños del transporte tienen que ser informados inmediatamente a la agencia de transporte y a Thermex.
• Los errores o faltas tienen que ser informados a Thermex máximo 5 días después de la recepcion de la mercancia

MONTAJE

• La unidad está preparada para funcionar a 230 Voltios ±10%\~50 HZ.
• La unidad TIENE que estar conectada a toma de tierra.
• La distancia maxima entre emisor y receptor es aprox 400 m(linia de vision).
• Máxima carga en la unidad conectada 10 kW (<25A en cada fase).

MONTAJE

El motor se vende para montar junto con una campana Thermex. Siga siempre estas instrucciones y las instrucciones de instalación de la campana con cuidado para asegurarse de que el producto esté instalado correctamente.

NOTA:

El motor tiene la opción de girar, si no es necesario, pasar al punto 8 de las instrucciones de instalación.

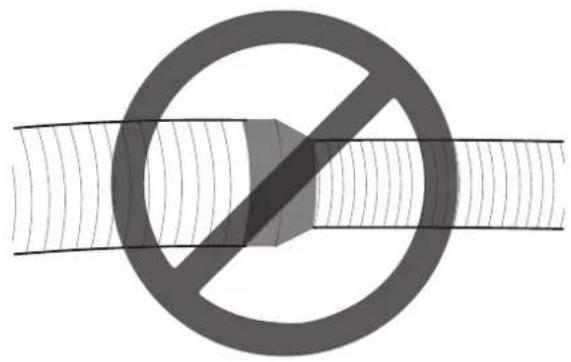

NOTA: Utilice siempre la dimensión de escape original. Al reducir el tamaño de la campana de extracción, el rendimiento disminuye y el nivel de sonido aumenta.

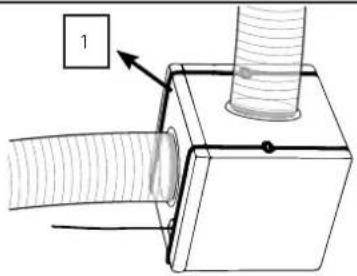

Saque la caja del motor de la caja insonorizante - anticondensación.

2

Retire el costado de la caja del motor y suelte el motor.

3

Saque el motor de la caja del motor.

4

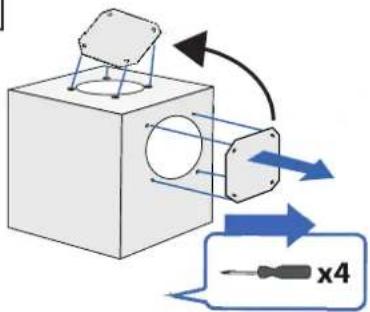

Retire la placa ciega en el costado de la caja del motor y móntela en la apertura donde estaba ubicado el motor. Nota: La placa se aprieta con tuercas en el interior de la caja del motor.

5

Corte el orificio marcado en el costado de la caja de condensado. Utilice la pieza redonda del póliespan como tapa para aislar el agujero ahora abierto en la caja.

6

Vuelva a meter la caja del motor en la caja insonorizante de modo que las ayerturas en la caja del motor y la caja insonorizante coincidan.

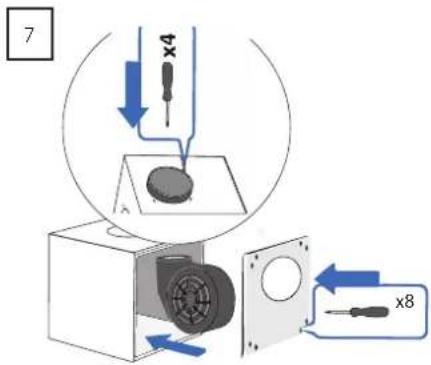

El motor se monta en la caja del motor, dentro de la caja insonorizante se sujeta. A continuación, se vuelve a montar el lateral de la caja del motor.

Coloque la tapa en la caja insonorizante y saque el cable de alimentación del motor a través del pequeño orificio de la tapa.

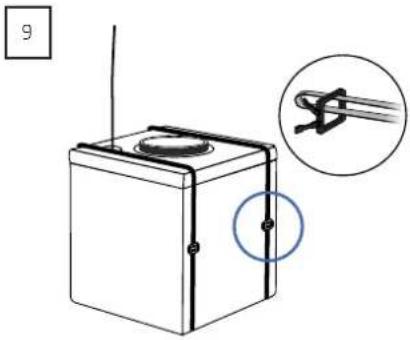

Coloque las tiras suministradas alrededor de la caja insonorizante.

Monte el espaciador en la brida con el contraamortiguador. Esto se hace para garantizar que la válvula antiretorno pueda abrirse libremente cuando se monta el tubo de humos.

Coloque el motor como desee. Instale el tubo de salida desde la compana al motor y desole el motor al exterior en el ∅ correcto.
NOTA: Si es necesario, coloque el motor sobre superficies amortiguadoras de vibraciones.

Las tuberías y mangueras deben aislarse en habitaciones sin calefacción para que no se forme condensación.
ADVERTENCIA: Los daños en el dispositivo causados por la condensación no están cubiertos por la garantía.

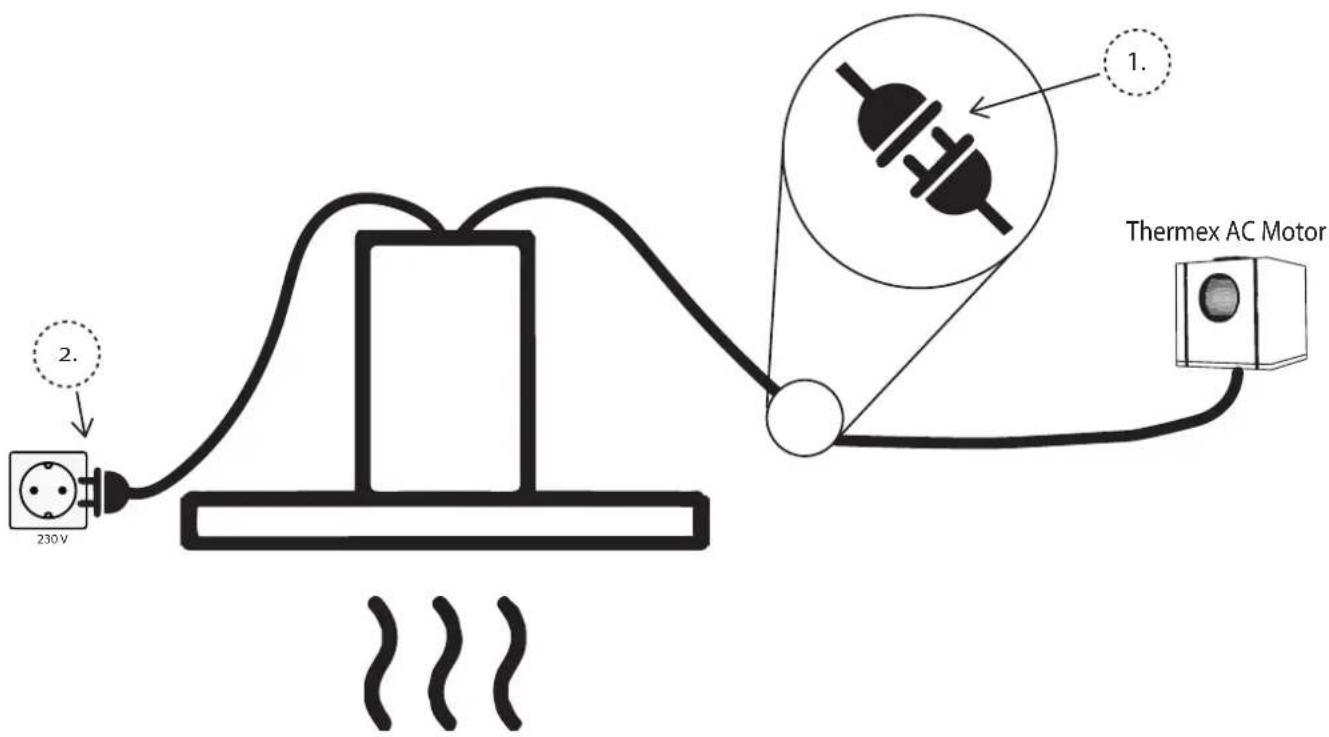

INSTALACIÓN ELÉCTRICA

SERVICIO

Antes de pedir SAT para su campana Thermex es importante que Ud. haya leído cuidadosamente el manual de montaje y/o el manual de uso. Así aseguramos que Ud. reciba la mejor asistencia.

Ud. puede contactar con Thermex para:

• Soporte técnico para el montaje e instalación de su campana.
• Precisión de las funciones de su campana.
• Solicitud de SAT durante el periodo de garantía.

Antes de solicitar SAT siempre desconectar la corriente de la campana aprox. 5 minutos y volver a conectar. Comprobar si el problema ha quedado resuelto.

Si el problema persiste desconectar la corriente de la campana 1 hora. Si la campana todavía no funciona correctamente después de haber estado des-conectada 1 hora y después de haber repasado los puntos en el resumen de los errores, contactar con Thermex.

NOTA: Si su problema está dentro del periodo de garantía es importante tener todas las informaciones preparadas.

• Descripción de la avería
• Modelo
• El número y tipo de la campana (ver placa identificativa)
• Información sobre la compra (factura)

La solicitud de servicio tiene que efectuarse por la pagina web. www.thermex.es.

Aquí también puede leer las condiciones de servicio.

Si tiene consultas sobre soporte técnico o precisión de las funciones mandar un email a [e-mail] o llamar al TELEFONO 93.637.30.03.

36 THERMEX TX II motor M 225191200215032021

CONTENTS

Warnings 37

Installation 38

Deshacerse del embalaje según la normativa.

ELIMINACION DEL PRODUCTO

El símbolo del producto o la documentación adjunta indican que este producto no puede ser dejado como chatarra doméstica pero tiene que ser entregado en un centro de recogida de equipos eléctricos
