Metz Micro 550 - Campana extractora Thermex - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Thermex
Modelo	Metz Micro 550
Alimentación eléctrica	230V ±10%, 50Hz ±10%
Tipo de instalación	Integrada en armario de pared
Opción de extracción	Ventilación o recirculación
Tipo de motor	Interno o externo (variante del modelo)
Filtro de grasa	Reutilizable, lavable (apto para lavavajillas)
Filtro de recirculación	Opcional, reemplazable (no se puede lavar)
Control	Control remoto (pila incluida)
Salida de extracción reversible	Sí
Distancia mínima a encimera de gas	65 cm (según EN 60335-2-31)
Distancia mínima a encimera eléctrica	50-70 cm (recomendado)
Toma de tierra requerida	Sí, si el enchufe tiene terminal de tierra
Accesorios incluidos	Campana, instrucciones, control remoto con pila, 2 tapones
Mantenimiento – Filtro de grasa	Limpiar cada 1-3 semanas según el tipo de aceite
Mantenimiento – Filtro de recirculación	Reemplazar cada 2-4 veces al año
Servicio de garantía	Contactar a Thermex con comprobante de compra

Preguntas frecuentes - Metz Micro 550 Thermex

¿Cuál es la distancia mínima entre la encimera y la campana?

Para encimeras de gas, la distancia mínima desde el borde del quemador hasta la parte inferior de la campana es de 65 cm según EN 60335-2-31. Para encimeras eléctricas, Thermex recomienda una distancia entre 50 cm y 70 cm para máxima succión. Siempre consulte las instrucciones de la encimera para conocer la distancia requerida.

¿Se puede usar la campana con un motor externo?

Sí, la Metz Micro 550 está disponible en variantes para motor interno o externo. Al usar un motor externo, asegúrese de que sea compatible con la campana y no utilice una línea neutra común. Siga las instrucciones de instalación de su modelo específico.

¿Cómo limpio el filtro de grasa?

Retire el filtro de grasa tirando del mecanismo de bloqueo. Lávelo con agua jabonosa tibia y un cepillo suave, enjuague y seque. También se puede lavar en el lavavajillas, aunque puede decolorarse sin afectar el rendimiento. La frecuencia de limpieza depende del tipo de aceite: cada 1-3 semanas para la mayoría de aceites, hasta 2-3 veces por semana para freír en abundante aceite.

¿Con qué frecuencia se deben reemplazar los filtros de recirculación?

Los filtros de recirculación no se pueden lavar y deben reemplazarse según sea necesario. Thermex recomienda reemplazarlos al menos 2-4 veces al año para mantener el rendimiento.

¿Qué debo hacer si la campana no funciona después de la instalación?

Primero, desconecte la alimentación durante unos 5 minutos y luego vuelva a conectarla. Si el problema persiste, desconecte la alimentación durante una hora. Si aún no funciona, revise la tabla de solución de problemas y comuníquese con el servicio de Thermex con la descripción del error, modelo, número de serie y comprobante de compra.

¿Es la campana adecuada para recirculación?

Sí, la campana se puede usar para recirculación instalando filtros de recirculación opcionales. Tenga en cuenta que la válvula antirretorno debe poder abrirse y cerrarse libremente cuando se usa extracción ventilada; esto no aplica para recirculación.

¿Se puede invertir la salida de extracción?

Sí, la salida de extracción de este modelo es reversible. Para cambiar su dirección, retire la caja del motor, desatornille los tornillos, retire y vuelva a instalar la brida en el lado opuesto, luego vuelva a colocar la caja del motor.

¿Qué incluye la caja?

La caja incluye: 1 campana Metz Micro, 1 juego de instrucciones de uso, 1 juego de instrucciones de instalación, 1 control remoto con pila y 2 tapones. El contenido es el mismo para modelos con motor interno o externo.

¿Cómo instalar la campana en un armario?

Mida y corte un agujero en el armario según las dimensiones del modelo. Empuje la campana hacia arriba dentro del agujero, asegurándose de que el logotipo de Thermex mire hacia la habitación. Asegure los soportes hasta que hagan clic, ajuste para que quede al ras con la parte inferior del armario e inserte los tapones en los agujeros de los tornillos. Finalmente, conecte el tubo de extracción, asegurándose de que la válvula antirretorno pueda moverse libremente.

¿Qué precauciones de seguridad debo tomar?

Siempre desconecte la alimentación antes de limpiar. La campana debe tener toma de tierra si el enchufe tiene terminal de tierra. No conecte la campana a un tubo utilizado para extraer gas o materiales combustibles. Mantenga la distancia mínima a las encimeras según lo especificado. Utilice tacos y tornillos adecuados para la superficie de montaje.

MANUAL DE USUARIO Metz Micro 550 Thermex

Más información ■ Further Information

THERMEX SCANDINAVIA A/S

www.thermex.dk

THERMEX SCANDINAVIA AS

www.thermex.no

THERMEX SCANDINAVIA AB

www.thermex.se

THERMEX SCANDINAVIA S.L.U.

www.thermex.es

THERMEX SCANDINAVIA A/S

www.thermex.fi

THERMEX SCANDINAVIA A/S

www.thermex.nl

Contenido de la caja 38

Montaje

39

Instalación eléctrica 41

Mantenimiento y limpieza 42

Servicio

43

ADVERTENCIA GENERAL

• El extractor ha sido fabricado según la norma DS/EN 60335-1.
• Este extractor está destinado exclusivamente al uso doméstico. Si se utiliza para otros fines quedará anulada la garantía.
• La instalación deberá efectuarla personal técnico capacitado de acuerdo a las indicaciones ofrecidas por Thermex Scandinavia A/S (Thermex) y a la legislación pertinente.
• Thermex no se responsabiliza de daños provocados por una mala instalación, montaje, uso o configuración.

ANTES DEL MONTAJE Y USO

• Al recibir el extractor, compruebe que esté completo y no tenga daños causados por el transporte.
• En caso de daños causados durante el transporte, informe a la empresa transportista y a Thermex.
• Otros fallos o faltas deberán comunicarse a Thermex antes de ocho días de la fecha de recibo y en todo caso antes del montaje y uso.

MONTAJE

• El extractor está indicado para su uso a 230 Voltios ±10% \~ 50 HZ ±10% de acuerdo con EN 50160

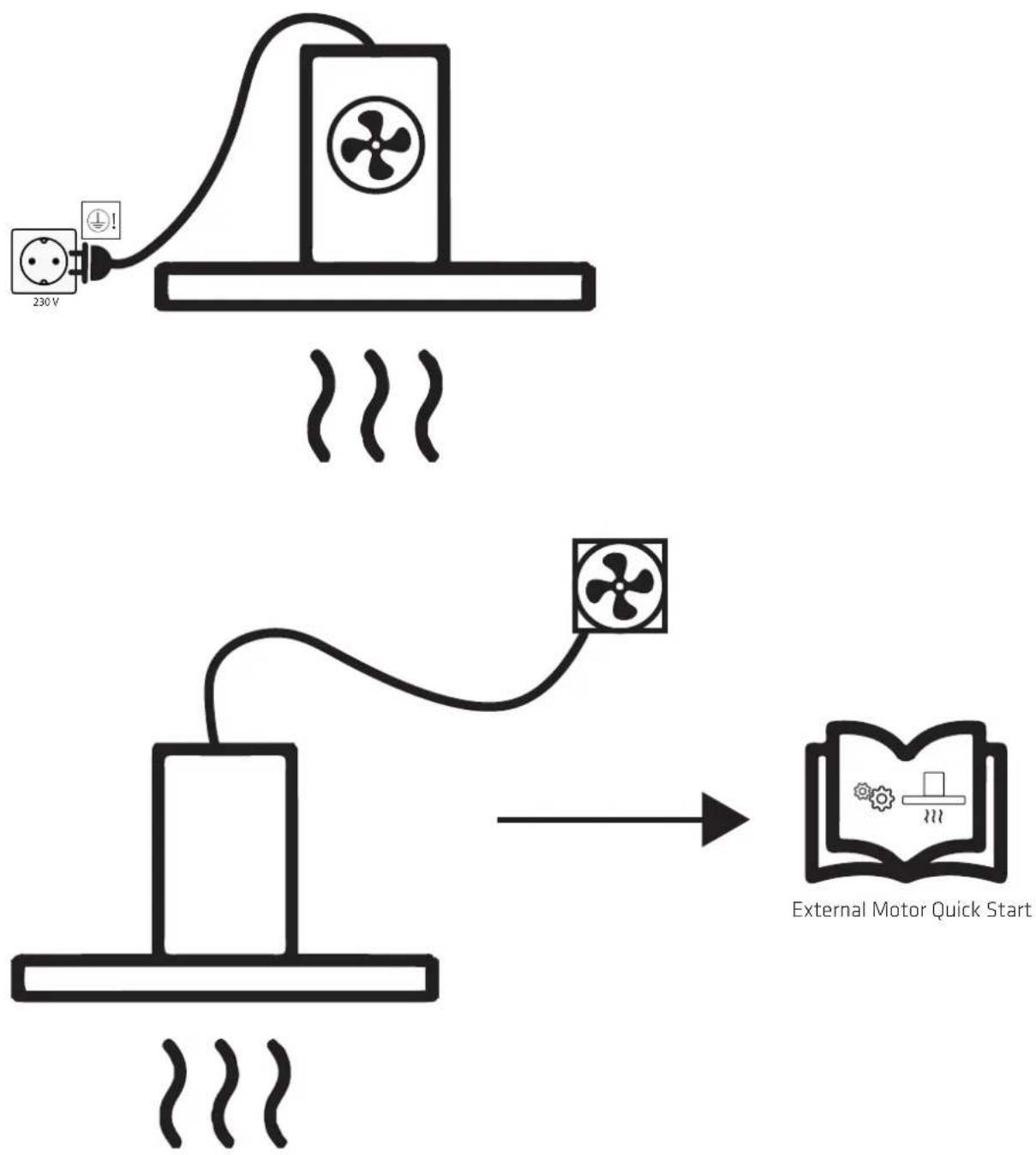

• Conecte el extractor con el enchufe que se incluye. ATENCIÓN: Si el enchufe tiene conexión a tierra, el extractor DEBERÁ conectarse a tierra.
• En modelos con motor externo NO se debe emplear el mismo cero al instalar el extractor y el motor, puesto que esto afectaría al control.
• Si se emplea un motor externo de otro proveedor DEBERÁ asegurarse que sea compatible con el extractor. De otro modo se pierde el derecho de reclamación relativo al extractor.
• No conecte el extractor a la corriente antes de terminar la instalación.

• Para la salida de aire del extractor no deberá emplearse un conducto por el que circule gas u otros fluidos inflamables. La salida deberá ocurrir a través de un conducto separado.

• Se deberá respetar la legislación pertinente tanto a nivel nacional como específicamente aplicable a edificios y salidas de aire.

• Respete siempre la dimensión original del tiro. Si se reduce el tamaño del tiro se pierde capacidad y aumenta el nivel de ruido.
• El conducto desde extractor hasta el exterior deberá ser lo más corto posible para que el extractor sea lo más efectivo posible.
• Hay que reducir el número de curvaturas del conducto para que el extractor sea lo más efectivo posible.
• Thermex recomienda siempre el uso de conductos extractores aislados contra ruido y humedad en habitaciones no calefactadas.
• Thermex recomienda emplear un amortiguador de ruido si se utilizan conductos flexibles.
• Si se emplea un conducto flexible, hay que asegurarse de que está extendido para reducir al mínimo la resistencia del aire y obtener así un mejor rendimiento.
• El tipo de tacos y tornillos depende del tipo de material. Utilice tacos y tornillos adecuados para el material sobre el que va a montar el extractor.
• En caso de no seguir las indicaciones de montaje de tornillos y protectores, podría provocarse una sacudida eléctrica.
• La distancia mínima desde el borde de una cocina de gas hasta la parte inferior del extractor es de 65 cm de acuerdo con EN 60335-2-31.
• Para extractores integrados en armarios, colgantes o montados en pared, Thermex recomienda que la distancia entre la placa de cocina y el extractor sea de entre 50 y 70 cm para asegurar la máxima eficacia.
• Compruebe siempre la distancia mínima entre la placa de cocina y el extractor, indicada en las instrucciones de la placa de cocina. SI la distancia indicada es mayor a la que recomienda Thermex, DEBERÁ seguir las instrucciones de la placa de cocina.
• Para modelos integrados en el techo, Thermex recomienda que la distancia entre la placa de cocina y el extractor no supere los 3 m.

CONTENIDO DE LA CAJA

• 1 Metz Micro
- 1 instrucciones de empleo
- 1 instrucciones de montaje
- 1 instrucciones del mando a distancia
• 1 mando a distancia con pila
- 2 tapones

• 1 Metz Micro
- 1 instrucciones de empleo
- 1 instrucciones de montaje
- 1 instrucciones del mando a distancia
• 1 mando a distancia con pila
- 2 tapones

MONTAJE

Metz Micro está disponible en diferentes modelos. Se puede suministrar con motor interno o con motor externo. El conducto de ventilación del extractor puede ir al exterior o hacer recircular el aire. El extractor debe instalarse en un armario. Siga los pasos que corresponden al tipo de extractor y de conducto de salida del aire que ha escogido.

INSTALACIÓN DEL EXTRACTOR

Para instalar el extractor hay que seguir los siguientes pasos:

Mida y corte el hueco en el armario de acuerdo con las dimensiones del modelo elegido.

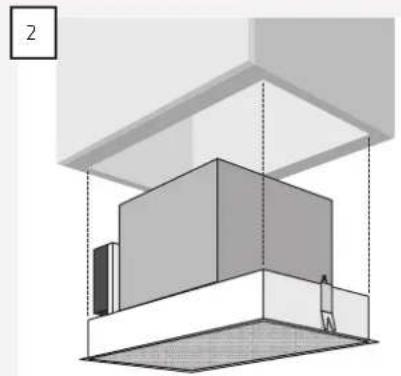

Empuje el extractor dentro del hueco practicado en el armario.
ATENCIÓN: Antes de montar el extractor en el armario asegúrese de que el logotipo de Thermex quede mirando hacia usted.

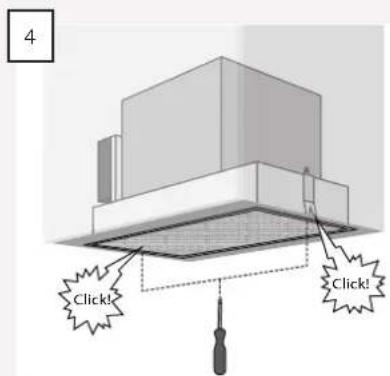

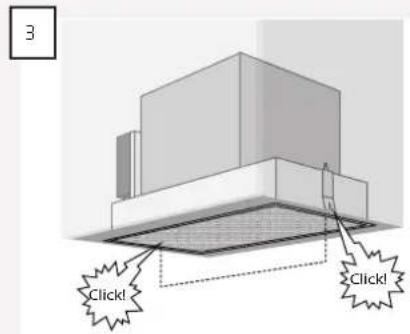

El extractor se ha de empujar hacia arriba hasta que los soportes "hagan clic" por encima de la base del armario.

Si los soportes no "hacen clic", empújelos hasta su sitio presionando los tornillos de montaje que sostienen los soportes. Esto se consigue con un destornillador a través de los dos orificios del extractor.

Ajuste los soportes de modo que el borde del extractor quede al ras con la parte inferior del armario. Para hacerlo, apriete los tornillos con un destornillador de estrella a través de los orificios del extractor.

Después de realizar el ajuste, coloque las tapas en los orificios de los tornillos, pues de no hacerlo se podría experimentar un ruido mayor.

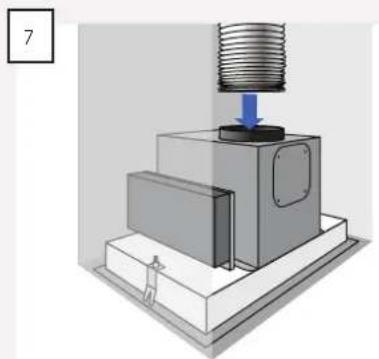

Coloque el conducto de salida de aire en el extractor. Asegúrese de que la válvula queda abrirse y cerrarse libremente.
ATENCIÓN: No aplicable cuando el extractor se usa para recirculación de aire.

SALIDA DE AIRE ORIENTABLE

El conducto de salida de aire de este modelo es orientable. El conducto de salida de aire se orienta como sigue:

Retire la caja del motor del extractor. Retire el motor de la caja del motor desenroscando los tornillos.

Retire el reborde lateral de la caja del motor desenroscando los tornillos.

ATENCIÓN: Preste atención a las tuercas en el interior de la caja del motor.

Monte el reborde en la caja del motor.

Fije el motor a la caja del motor.

Vuelva a montar la caja del motor en el extractor.

INSTALACIÓN ELÉCTRICA

• Siempre desconectar la corriente antes de la limpieza.
• La campana debe ser limpiada con frecuencia para asegurar una función óptima y un tiempo largo de vida.
• Grasa y polvo se juntan en el filtro y puede provocar un incendio si la limpieza es defectuosa.
• La campana siempre debe ser limpiada con frecuencia por fuera y por dentro para evitar manchas de grasa en la pared u otros lugares.

LIMPIEZA DIARIA

• Para campanas integradas en el armario alto, de pared o de isla Thermex recomienda que el filtro de aluminio sea limpiado con un trapo húmedo después de cada cocción. Necesita muy poca labor cada día para asegurar que su campana se mantiene limpia y eficaz.
• Las superficies de acero se limpian con un trapo húmedo con detergente neutro y acabar con 3M Polish.
• Las superficies pintadas se limpian con un trapo húmedo con detergente. NUNCA utilizar un producto abrasivo.

LIMPIEZA DE LOS FILTROS DE ALUMINIO

Los filtros deberán ser limpiados según la necesidad. Thermex recomienda que el filtro como mínimo se limpie en los siguientes intervalos dependi- en-do de la grasa utilizada:

• Margarina - limpiar el filtro cada 3 semanas
• Margarina liquida - limpiar el filtro cada 2 semanas
• Aceite - limpiar el filtro cada semana
• Cocción de fritura - limpiar el filtro 2-3 veces por semana.

Los filtros antigrasa se limpian de la siguiente manera:

• Quitar el filtro antigrasa estirando el mecanismo del cierre del filtro y a continuación liberar el filtro de la campana.
• Meter los filtros en remojo en agua caliente con detergente neutro y limpiar con un cepillo suave.
• Aclarar con agua caliente.
• Dejar los filtros secarse encima de un trapo o similar.
• Repetir el proceso si es necesario.
• Montar los filtros nuevamente.

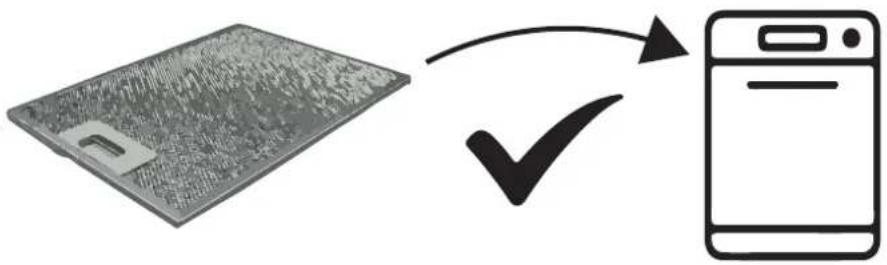

Los filtros también pueden ser limpiados en el lavavajillas, pero tener en cuenta que la limpieza en el lavavajillas puede provocar un cambio de color del filtro. Este cambio no influye en la capacidad de extracción.

CAMBIO DE LOS FILTROS DE RECIRCULACIÓN

Si se utiliza filtros de recirculación no pueden ser limpiados pero deben ser sustituidos según necesidad. Thermex recomienda que sean sustituidos como mínimo 2-4 veces por año.

Antes de pedir SAT para su campana Thermex es importante que Ud. haya leído cuidadosamente el manual de montaje y/o el manual de uso. Así aseguramos que Ud. reciba la mejor asistencia.

Ud. puede contactar con Thermex para:

• Soporte técnico para el montaje e instalación de su campana.
• Precisión de las funciones de su campana.
• Solicitud de SAT durante el periodo de garantía.

Antes de solicitar SAT siempre desconectar la corriente de la campana aprox. 5 minutos y volver a conectar. Comprobar si el problema ha quedado resuelto.

Si el problema persiste desconectar la corriente de la campana 1 hora. Si la campana todavía no funciona correctamente después de haber estado des-conectada 1 hora y después de haber repasado los puntos en el resumen de los errores, contactar con Thermex.

NOTA: Si su problema está dentro del periodo de garantía es importante tener todas las informaciones preparadas.

• Descripción de la avería
• Modelo
• El número y tipo de la campana (ver placa identificativa)
• Información sobre la compra (factura)

La solicitud de servicio tiene que efectuarse por la pagina web. www.thermex.es.

Aquí también puede leer las condiciones de servicio.

Si tiene consultas sobre soporte técnico o precisión de las funciones mandar un email a [e-mail] o llamar al TELEFONO 93.637.30.03.

RESUMEN BÚSQUEDA DE ERRORES

PROBLEMA POSIBLE CAUSA SOLUCIÓN
La campana no funciona	No tiene corriente	Comprobar si llega corriente a la campana. Desconectar la corriente aprox.5 minutos y volver a conectar para comprobar si el problema persiste.
	La campana no está conectada a la corriente	Controlar que la campana esté conectada a la corrien-te. Desconectar la corriente aprox. 5 minutos y volver a conectar para comprobar si el problema persiste
La extracción de la campana no es suficiente	El contraregistro está bloqueado Controlar si algo ha caído encima del registro o si la abrazadera ha sido fijada demasiado fuerte de tal manera que el registro no abre. Aflojar la abrazadera o quitar el objeto
	La salida está presionada o bloqueada Controlar que la salida no está presionada o bloqueada. Solucionar si es necesario
	Los filtros están sucios Controlar que los filtros estén limpios y limpiarlos si es necesario según el apartado de limpieza y mantenimiento en este manual.

44 THERMEX METZ MICRO M 423196601225112021
