Tuotetyyppi	Liesituuletin
Merkki	Thermex
Malli	Metz Micro 550
Virransyöttö	230V ±10%, 50Hz ±10%
Asennustyyppi	Seinäkaappiin integroitu
Poistovaihtoehto	Ilmanvaihto tai kiertoilmakäyttö
Moottorityyppi	Sisäinen tai ulkoinen (malliversiosta riippuen)
Rasvasuodatin	Uudelleenkäytettävä, pestävä (konepestävä)
Kiertoilmasuodatin	Valinnainen, vaihdettava (ei pestävä)
Ohjaus	Kaukosäädin (paristo sisältyy)
Käännettävä poistoaukko	Kyllä
Vähimmäisetäisyys kaasuliesiin	65 cm (EN 60335-2-31 mukaisesti)
Vähimmäisetäisyys sähköliesiin	50-70 cm (suositeltu)
Maadoitus vaaditaan	Kyllä, jos pistokkeessa on maadoitusnapa
Sisältyvät tarvikkeet	Tuulettimen runko, ohjeet, kaukosäädin paristolla, 2 tulppaa
Huolto – Rasvasuodatin	Puhdista 1-3 viikon välein öljytyypistä riippuen
Huolto – Kiertoilmasuodatin	Vaihda 2-4 kertaa vuodessa
Takuuhuolto	Ota yhteys Thermexiin ostotositteella

Usein kysytyt kysymykset - Metz Micro 550 Thermex

Mikä on vähimmäisetäisyys liesituulettimen ja liesitason välillä?

Kaasuliesille vähimmäisetäisyys polttimen reunasta liesituulettimen alapuolelle on 65 cm EN 60335-2-31 mukaisesti. Sähköliesille Thermex suosittelee 50–70 cm välimatkaa parhaan imutehon saavuttamiseksi. Tarkista aina liesitason ohjeista vaadittu etäisyys.

Voiko liesituuletinta käyttää ulkoisen moottorin kanssa?

Kyllä, Metz Micro 550 on saatavana versioina joko sisäisellä tai ulkoisella moottorilla. Kun käytät ulkoista moottoria, varmista yhteensopivuus liesituulettimen kanssa äläkä käytä yhteistä nollajohtoa. Noudata mallisi asennusohjeita.

Miten puhdistan rasvasuodattimen?

Irrota rasvasuodatin vetämällä lukitusmekanismista. Pese se lämpimällä saippuavedellä pehmeällä harjalla, huuhtele ja kuivaa. Se voidaan pestä myös astianpesukoneessa, mutta värimuutoksia voi ilmetä vaikuttamatta suorituskykyyn. Puhdistustiheys riippuu öljytyypistä: 1-3 viikon välein useimmille öljyille, paistinrasvalle jopa 2-3 kertaa viikossa.

Kuinka usein kiertoilmasuodattimet tulisi vaihtaa?

Kiertoilmasuodattimia ei voi pestä, ja ne on vaihdettava tarpeen mukaan. Thermex suosittelee vaihtoa vähintään 2-4 kertaa vuodessa suorituskyvyn ylläpitämiseksi.

Mitä teen, jos liesituuletin ei toimi asennuksen jälkeen?

Kytke ensin virta pois noin 5 minuutiksi ja kytke sitten takaisin. Jos ongelma jatkuu, kytke virta pois yhdeksi tunniksi. Jos edelleen ei toimi, tarkista vianmääritystaulukko ja ota yhteyttä Thermexin huoltoon virheen kuvauksen, mallin, sarjanumeron ja ostotositteen kanssa.

Sopiiko liesituuletin kiertoilmakäyttöön?

Kyllä, liesituuletinta voidaan käyttää kiertoilmakäytössä asentamalla valinnaiset kiertoilmasuodattimet. Huomaa, että takaiskuventtiilin on voitava avautua ja sulkeutua vapaasti poistoilmakäytössä; tämä ei koske kiertoilmakäyttöä.

Voiko poistoaukon suuntaa kääntää?

Kyllä, tämän mallin poistoaukko on käännettävä. Suunnan vaihtamiseksi irrota moottorilaatikko, löysää ruuvit, poista ja asenna laippa uudelleen vastakkaiselle puolelle ja kiinnitä moottorilaatikko takaisin.

Mitä pakkaus sisältää?

Pakkaus sisältää: 1 Metz Micro -liesituulettimen, 1 käyttöohjeen, 1 asennusohjeen, 1 kaukosäätimen paristolla ja 2 tulppaa. Sisältö on sama sekä sisäisellä että ulkoisella moottorilla varustetuissa malleissa.

Miten liesituuletin asennetaan kaappiin?

Mittaa ja leikkaa kaappiin reikä mallin mittojen mukaisesti. Työnnä liesituuletin ylös reikään varmistaen, että Thermex-logo on huoneeseen päin. Kiinnitä kannakkeet, kunnes ne napsahtavat, säädä ne kaapin pohjan tasalle ja aseta tulpat ruuvinreikiin. Kiinnitä lopuksi poistoputki varmistaen, että takaiskuventtiili liikkuu vapaasti.

Mitä turvatoimia minun tulisi noudattaa?

Kytke aina virta pois ennen puhdistusta. Liesituuletin on maadoitettava, jos pistokkeessa on maadoitusnapa. Älä liitä liesituuletinta putkeen, jota käytetään kaasun tai palavien materiaalien poistoon. Noudata määritettyjä vähimmäisetäisyyksiä liesitasoon. Käytä asianmukaisia tulppia ja ruuveja kiinnitysalustaan.

KÄYTTÖOHJE Metz Micro 550 Thermex

Yleisiä varoituksia 29

Toimitussisältö 30

Asentaminen 31

Sähkökytkennät 33

Huolto ja puhdistus 34

Huolto 35

YLEISIÄ VAROITUKSIA

• Liesikupu on suunniteltu ja valmistettu standardin DS/EN 60335-1 mukaisesti.
• Tämä liesikupu on tarkoitettu vain kotitalouskäyttöön. Takuu raukeaa, jos sitä käytetään muihin tarkoituksiin.
• Asennus on annettava ammattitaitoisen asentajan suoritetta-vaksi Thermex Scandinavia A/S:n (Thermex) ohjeiden ja voimassa olevan lainsäädännön mukaisesti.
• Thermex ei vastaa mistään väärän asennuksen, kiinnityksen, käytön tai mahdollisten väärien asetusten aiheuttamista vahingoista.

ENNEN ASENNUSTA/KÄYTTÖÖNOTTOA

• Tarkista heti vastaanoton yhteydessä, ettei liesikuvussa ole kul-jetusvaurioita eikä virheitä.
• Ilmoita mahdollisista kuljetusvaurioista välittömästi kuljetusliikkeelle ja Thermexille.
• Virheistä ja puutteista on ilmoitettava Thermexille 8 päivän kuluessa tuotteen vastaanottamisesta, kuitenkin viimeistään asennuksen/käyttöönoton yhteydessä.

ASENTAMINEN

• Liesikupu on suunniteltu käytettäväksi sähköverkossa 230 V ±10 % \~50 Hz ±10 % standardin EN 50160 mukaisesti

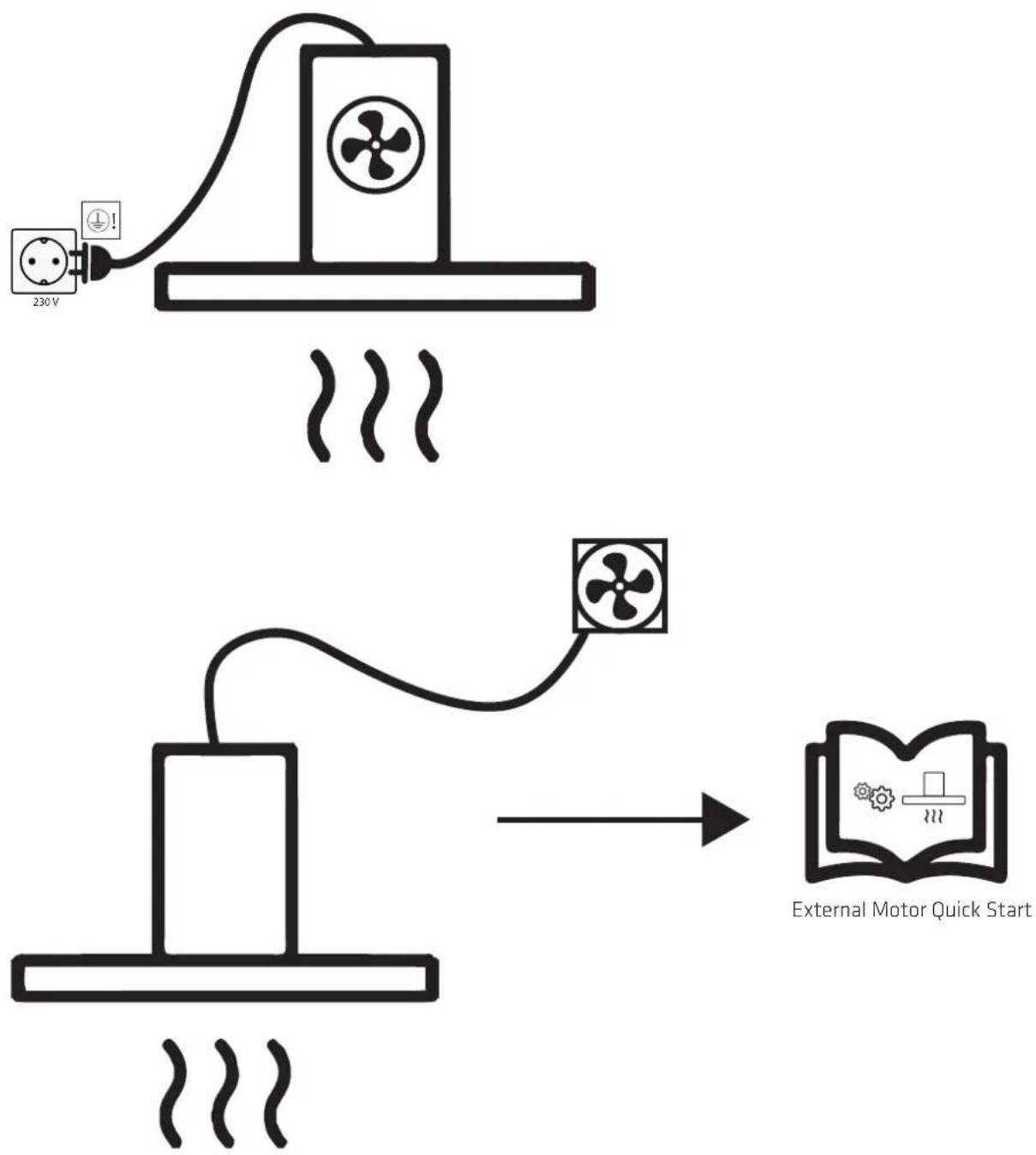

• Liitä liesikupu siihen kytketyllä pistokkeella. HUOMAUTUS: Jos pistokkeessa on maadoitus, se TÄYTYY kytkeä maadoitettuun pistorasiaan.
• Ulkoisella moottorilla varustetuissa malleissa El saa käyttää yhteistä nollajohtoa poistopuhaltimen ja moottorin asennukseen, koska se vaikuttaa laitteen ohjaukseen.
• Muun valmistajan ulkoista moottoria käytettäessä TÄYTYY varmistaa, että moottori on yhteensopiva liesikuvun kanssa. Muussa tapauksessa liesikuvun takuu raukeaa.
• Älä kytke virtaa liesikupuun, ennen kuin asennus on valmis.

• Liesikuvusta ei saa johtaa ilmaa tuuletuksessa käytettävään kanavaan, jossa kulkee kaasuja tai muita palavia materiaaleja, vaan ilma on johdettava erilliseen kanavaan.

• Kansallista lainsäädäntöä ja rakennusmääräyksiä, jotka koskevat poistoilmakanavia ja ilmanvaihtoa, on noudatettava.

• Käytä aina alkuperäisen kokoista poistokanavaa. Jos poistokana-va on pienempi, liesikuvun suorituskyky huononee ja melutaso kasvaa.
• Liesikuvun poistokanavan pitäisi olla mahdollisimman lyhyt, jotta liesikupu toimisi mahdollisimman tehokkaasti.
• Hormin mutkien määrä on pyrittävä pitämään mahdollisimman pienenä, jotta liesikupu toimisi mahdollisimman tehokkaasti.
• Thermex suosittelee ääni- ja lämpöeristetyn hormiputken käyttämistä aina, kun hormi kulkee kylmissä tiloissa.
• Jos liittämiseen käytetään joustavaa putkea, Thermex suosittelee äänenvaimentimen käyttämistä, jotta melutaso pysyisi mahdollisimman pienenä
• Joustavaa putkea käytettäessä on aina varmistettava, että se on venymätön, jotta minimoidaan ilmanvastus ja saavutetaan suurin mahdollinen poistokyky.
• Eri materiaalit vaativat erilaiset tulpat ja ruuvit. Käytä seinätulp-pia ja ruuveja, jotka sopivat materiaaliin, johon liesikupua ollaan asentamassa.
• Asennusohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun.
• Vähimmäisetäisyyden kaasulla toimiviin keittolevyihin liesikuvun alapuolen reunasta TÄYTYY olla 65 cm EN 60335-2-31 -standardin mukaisesti.
• Kotelorakenteisen, vapaasti ripustetun ja seinään kiinnitetyn liesikuvun tapauksessa, Thermex suosittelee keittolevyn ja liesikuvun väliseksi etäisyydeksi 50–70 cm, jotta imuteho olisi mahdollisimman hyvä.
• Tarkista aina lieden käyttöohjeessa määritelty vähimmäisetäisys lieden ja liesikuvun välillä. Jos ohjeissa mainittu etäisyys on Thermexin suositusta suurempi, PITÄÄ noudattaa lieden käyttöohjeessa mainittuja mittoja.
• Kattoon kiinnitettyjen mallien tapauksessa Thermex suosittelee, että etäisyys lieden ja liesikuvun välillä on enintään 3 metriä.

TOIMITUSSISÄLTÖ

Metz Micro sisäisellä moottorilla:

• 1 Metz Micro
• 1 käyttöohje
• 1 asennusohje
• 1 paristollinen kaukosäädin
• 2 tulppaa

Metz Micro ulkoisella moottorilla:

• 1 Metz Micro
• 1 käyttöohje
• 1 asennusohje
• 1 paristollinen kaukosäädin
• 2 tulppaa

ASENTAMINEN

Metz Micro on saatavana eri malleina. Se voidaan toimittaa irrotettava moottorilla tai ulkoisen moottorin ohjauksella. Vastaavasti kupua voidaan käyttää poistokanavaan liitettynä tai huoneilmaan palauttavana, kierrätyssuodattimella varustettuna. Kupu voidaan asentaa yläkaappiin. Noudata ohjeita, jotka koskevat valitsemaasi kupua ja ilmanpoistotapaa.

KUVUN ASENTAMINEN

Kuvun asentaminen kaappiin:

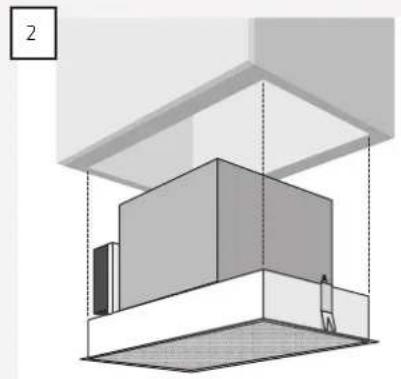

Mittaa ja leikkaa aukko kaappiin valitun mallin mukaisesti.

Työnnä kupu ylös kaapin aukkoon.
HUOMAUTUS: Huomioi, että Thermex-logo on huoneeseen päin ennen kuin liesituuletin asennetaan kaappiin.

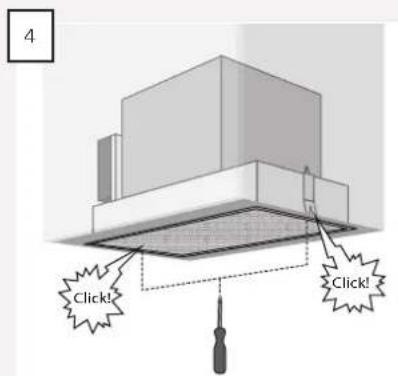

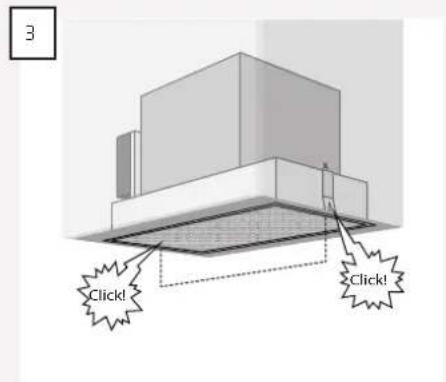

Kupua on työnnettävä ylöspäin, kunnes kiinnikkeet napsahtavat kaapin liittimiin.

Jos kiinnikkeet eivät napsahda, työnnä ne paikoilleen painamalla telineitä pitäviä asennusruuveja. Tämä tehdään ruuvitaltalla kuvussa olevien kahden reiän läpi.

Säädä kiinnitykset niin, että kuvun reuna on tasan kaapin alareunan kanssa. Tämä tehdään kiristämällä ruuveja ristipääruuvitaltalla kuvussa olevien reikien läpi.

Säädön jälkeen asennetaan ruuvinreikiin suojukset melun vähentämiseksi.

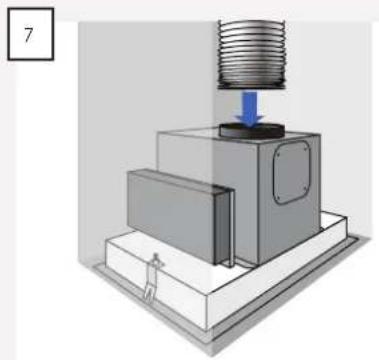

Aseta hormiputki kupuun. Tarkista huolellisesti, että vastapelti pääsee avautumaan ja sulkeutumaan vapaasti.
HUOMAUTUS: Tämä ei koske mallia, joka toimii huonetilaan kierrättävänä.

32 THERMEX METZ MICRO M 423196601222112021

KÄÄNNETTÄVÄ POISTOAUKKO

Tämän mallin poistoaukkoa voidaan kääntää. Poistoaukko käännetään seuraavasti:

1

Irrota moottorin kotelo kuvusta.

2

Irrota läppä moottorin kotelon sivulta avaa-malla ruuvit.
HUOMAUTUS: Kiinnitä huomiota moottorin kotelon sisällä oleviin muttereihin.

4

Asenna läppä moottorin koteloon.

5

Kiinnitä moottori koteloonsa.

6

Asenna moottorin kotelo takaisin kupuun.

SÄHKÖKYTKENNÄT

• Katkaise aina virta puhdistuksen ajaksi.
• Kupu pitää puhdistaa säännöllisesti tehokkaan toiminnan ja pisimmän käyttöiän takaamiseksi.
• Rasvaa ja pölyä kertyy suodattimeen, joka voi syttyä riittämättömän puhdistuksen takia.
• Kupu pitää puhdistaa säännöllisesti sisä- ja ulkopuolelta, jotta vältetaän rasvatahrojen muodostuminen sen seiniin ja muihin pintoihin.

PÄIVITTÄINEN PUHDISTUS

• Thermex suosittelee kalusteisiin integroitujen, ripustettujen ja seinään asennettujen kupujen rasvasuodattimen pyyhkimistä kostealla liinalla jokaisen ruuanvalmistuksen jälkeen. Kupusi pysyy puhtaana ja tehokkaana hyvin pienellä päivittäisellä ylläpidolla.
  • Metallipinnat puhdistetaan kostealla liinalla ja pesuaineella, ja ne viimeistellään 3M Polish -kiillotusaineella
• Lakatut pinnat puhdistetaan kostealla liinalla ja pesu-/astianpesuaineella. Älä koskaan käytä hankaavia aineita.

RASVASUODATTIMEN PUHDISTUS

Rasvasuodatin puhdistetaan tarvittaessa. Thermex suosittelee, että suodatin puhdistetaan vähintään seuraavien aikavälien jälkeen, riippuen käytetystä paistorasvasta:

• Paistomargariini - suodatin puhdistetaan 3 viikon välein
• Nestemäinen margariini - suodatin puhdistetaan 2 viikon välein
• Öljy - suodatin puhdistetaan kerran viikossa
• Uppopaisto rasvassa - suodatin puhdistetaan 2-3 kertaa viikossa

Rasvasuodatin puhdistetaan seuraavasti:

• Irrota rasvasuodatin lasilevyn takapuolelta ja suodatin pohjasta vetämällä suodattimen lukkomekanismia ja poista näin suodatin kuvusta.
• Aseta suodatin lämpimään pesuaineveteen ja puhdista se tarvittaessa pehmeällä harjalla.
• Huuhtele lämpimällä vedellä.
• Aseta suodatin kuivumaan pyyhkeen tai vastaavaan päälle.
  • Toista pesu tarvittaessa.
  • Asenna suodatin takaisin.

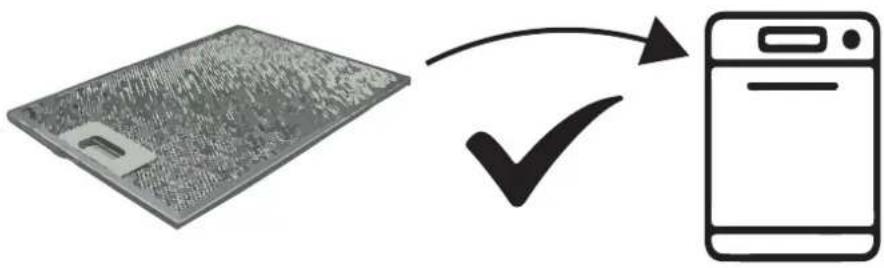

Suodattimet voi myös pestä astianpesukoneessa. Huomaa, että konepesu voi aiheuttaa suodattimeen värjäymiä. Mahdolliset suodattimen värjäymät eivät vaikuta sen toimintaan.

KIERRÄTYSSUODATTIMEN VAIHTO

Käytettyä kierrätyssuodatinta ei voi pestä, vaan se on vaihdettava tarvittaessa. Thermex suosittelee, että kierrätyssuodatin.

HUOLTO

Ennen kuin otatyhteyttä huoltoon Thermex-kupuusi liittyvässä asiassa, on tärkeää, että luet asennus- ja käyttöohjeet huolellisesti. Näin varmistetaan, että Thermex voi auttaa sinua parhaalla mahdollisella tavalla.

Thermexin asiakaspalveluun voi ottaa yhteyttä seuraaviin asioihin liittyen:

• Tekninen tuki kupusi hoitoon ja asennukseen.
• Kupusi toimintojen selventäminen.
  • Kupusi takuuhuoltopyynnöt.

Aina ennen yhteydenottoa takuuhuoltoon kokeile katkaista virta kuvustasi noin 5 minuutiksi. Kytke sitten virta uudelleen, ja tutki korjaantuiko ongelma.

Jos vika ei korjaannu, irrota kuvun pistoke tunnin ajaksi. Jos kupu ei edelleenkään toirmi oikein tunnin sähkökatkon jälkeen, ja vianetsintäkaaviot on käyty läpi, ota yhteyttä huoltoon.

HUOMAA: Takuuseen liittyvissä asioissa sinua pyydetään todistamaan ostoksesi esittämällä ostokuitti. Pidä tästä syystä ostokuitti aina tallessa.

Ennen takuuhuoltoon toimittamista on tärkeää, että kaikki tarvittavat tiedot ovat käytettävissä:

• Vian kuvaus
• Malli
• Kuvun tyyppi- ja sarjanumerot (annettu tyyppikilvessä)
• Ostotiedot.

Takuukorjauspyynnöt voidaan tehdä täyttämällä takuulomake osoitteessa www.thermex.dk/service, jossa myös huoltoehdot ovat luettavissa.

Tekniseen tukeen liittyvät kysymykset ja toimintojen tarkennuspyynnöt voidaan tehdä lähettämällä viesti osoitteeseen [e-mail] tai pu-helimitse [phone].

VIANMÄÄRITYSTIETOJA

ONGELMA MAHDOLLINEN SYY RATKAISU
Kupu ei toimi	Ei sähköä	Tarkista kuvun sähkön saanti. Katkaise virta n. 5 minuutiksi ja kytke se uudelleen, jotta nähdään onko vika edelleen olemassa.
	Kupua ei ole liitetty sähköverkoon Tarkista, että kupu	on liitetty sähköverkoon. Katkaise virta n. 5 minuutiksi ja kytke se uudelleen, jotta nähdään onko vika edelleen olemassa.
Kuvun imuteho ei ole riittävä	Vastapelti on tukkiutunut	Tarkista, onko vastapellin päälle pudonnut esineitä tai onko vastapellin liitäntäpuristimet kiristetty niin tiukalle, ettei pelti voi avautua. Irrota juuttuminen tai poista este, jos vastapelti on tukkiutunut.
	Poisto on puristuksissa tai tukossa.	Tarkista, että poisto ei ole puristuksissa tai tukossa. Korjaa tarvittaessa.
	Suodatin on likainen ja tukossa.	Tarkista, että suodatin on puhdas ja puhdista tarvittaessa, ks. tämän oppaan puhdistukseen ja huoltoon liittyvä kappale.

36 THERMEX METZ MICRO M 423196601222112021
