Alsatian - Keittiön liesituuletin Thermex - Ilmainen käyttöohje ja opas

Tuotetyyppi	Seinätuuletin
Merkki	Thermex
Malli	Alsatian
Leveys	60 cm
Korkeus	68-103 cm (säädettävä)
Syvyys	50 cm
Paino	12 kg
Virransyöttö	220-240 V ~ 50 Hz
Suurin poistoteho	650 m³/h
Melutaso (max.)	65 dB(A)
Nopeuksien lukumäärä	3 nopeutta + tehostus
Ohjaus	Kosketuspaneeli LED-näytöllä
Valaistus	2 LEDiä, molemmat 3 W
Suodatintyyppi	Alumiininen rasvasuodatin (konepestävä)
Aktiivihiilisuodatin (valinnainen)	Kyllä, malli C006
Ilmanpoiston halkaisija	150 mm
Käyttötapa	Poisto tai kierto
Energialuokka	A+
Vuotuinen energiankulutus	35 kWh/vuosi
Nesteiden poiston tehokkuus	Luokka A
Valaistusteho	Luokka A
Rasvan suodatustehokkuus	Luokka B
Materiaali	Ruostumaton teräs ja karkaistu lasi
Takuu	2 vuotta

Usein kysytyt kysymykset - Alsatian Thermex

Miten Thermex Alsatian -liesituulettimen suodattimet puhdistetaan?

Alumiiniset rasvasuodattimet ovat pestäviä. Voit pestä ne käsin kuumalla vedellä ja pesuaineella tai astianpesukoneessa alhaisessa lämpötilassa. Suodattimet suositellaan puhdistettavaksi 2-3 kuukauden välein.

Miten Alsatian -liesituuletin asennetaan?

Asennuksen tulee suorittaa pätevä teknikko. Kiinnitä liesituuletin seinään 65-75 cm korkeudelle keittotason yläpuolelle. Liitä ilmanpoistokanava (halkaisija 150 mm) ja varmista sähköliitäntä.

Mitä tehdä, jos liesituuletin ei käynnisty?

Tarkista, että virtajohto on kytketty ja pääkytkin on päällä. Tarkista sulake. Jos kosketuspaneeli ei vastaa, nollaa liesituuletin irrottamalla virta 5 minuutiksi.

Miten aktiivihiilisuodatin vaihdetaan?

Aktiivihiilisuodatin (malli C006) on vaihdettava 6 kuukauden välein. Irrota rasvasuodatin, liu'uta hiilisuodatin ulos pidikkeestään ja aseta uusi tilalle.

Mitä vilkkuva merkkivalo tarkoittaa?

Vilkkuva merkkivalo kertoo, että suodattimet on puhdistettava tai vaihdettava. Katso käyttöohjeesta, miten merkkivalo nollataan huollon jälkeen.

Voiko liesituuletinta käyttää kiertotilassa?

Kyllä, Alsatian -liesituuletin voi toimia kiertotilassa, jos siihen asennetaan aktiivihiilisuodatin. Se ei vaadi ulospuhallusta.

Miten poistonopeutta säädetään?

Käytä kosketuspaneelia: kosketa nopeuspainiketta vaihtaaksesi 3 nopeutta. Paina pitkään aktivoidaksesi tehostustilan (10 minuuttia).

Mitä tehdä, jos liesituuletin on erittäin äänekäs?

Tarkista, ettei kanavassa ole tukoksia. Varmista, että suodattimet ovat puhtaat. Jos melu jatkuu, tarkistuta moottori teknikolla.

Miten LED-valaistus kytketään päälle?

Paina kosketuspaneelin valopainiketta. LED-valoilla on pitkä käyttöikä eivätkä ne vaadi huoltoa. Jos ne lakkaavat toimimasta, ota yhteyttä huoltopalveluun.

Mistä löytää varaosia Thermex Alsatian -liesituulettimeen?

Osat, kuten suodattimet, kaukosäädin tai lamput, ovat saatavilla Thermexin virallisesta huoltopalvelusta tai erikoisliikkeistä. Katso Thermexin verkkosivuilta.

KÄYTTÖOHJE Alsatian Thermex

Yleisiä varoituksia 23

Toimitussisältö 24

Asennus 25

Sähköasennukset 27

YLEISIÄ VAROITUKSIA

• Liesikupu on suunniteltu ja valmistettu standardin DS/EN 60335-1 mukaisesti.
• Tämä liesikupu on tarkoitettu vain kotitalouskäyttöön. Takuu raukeaa, jos sitä käytetään muihin tarkoituksiin.
• Asennus on annettava ammattitaitoisen asentajan suoritettavaksi Thermex Scandinavia A/S:n (Thermex) ohjeiden ja voimassa olevan lainsäädännön mukaisesti.
• Thermex ei vastaa mistään väärän asennuksen, kiinnityksen, käytön tai mahdollisten väärien asetusten aiheuttamista vahingoista.

ENNEN ASENNUSTA/KÄYTTÖÖNOTTOA

• Tarkista heti vastaanoton yhteydessä, että liesikuvussa ei ole kul-jetusvaurioita eikä virheitä.
• Ilmoita mahdollisista kuljetusvaurioista välittömästi kuljetusliikkeelle ja Thermexille.
• Virheistä ja puutteista on ilmoitettava Thermexille 8 päivän kuluessa tuotteen vastaanottamisesta, kuitenkin viimeistään asennuksen/käyttöönoton yhteydessä.

ASENTAMINEN

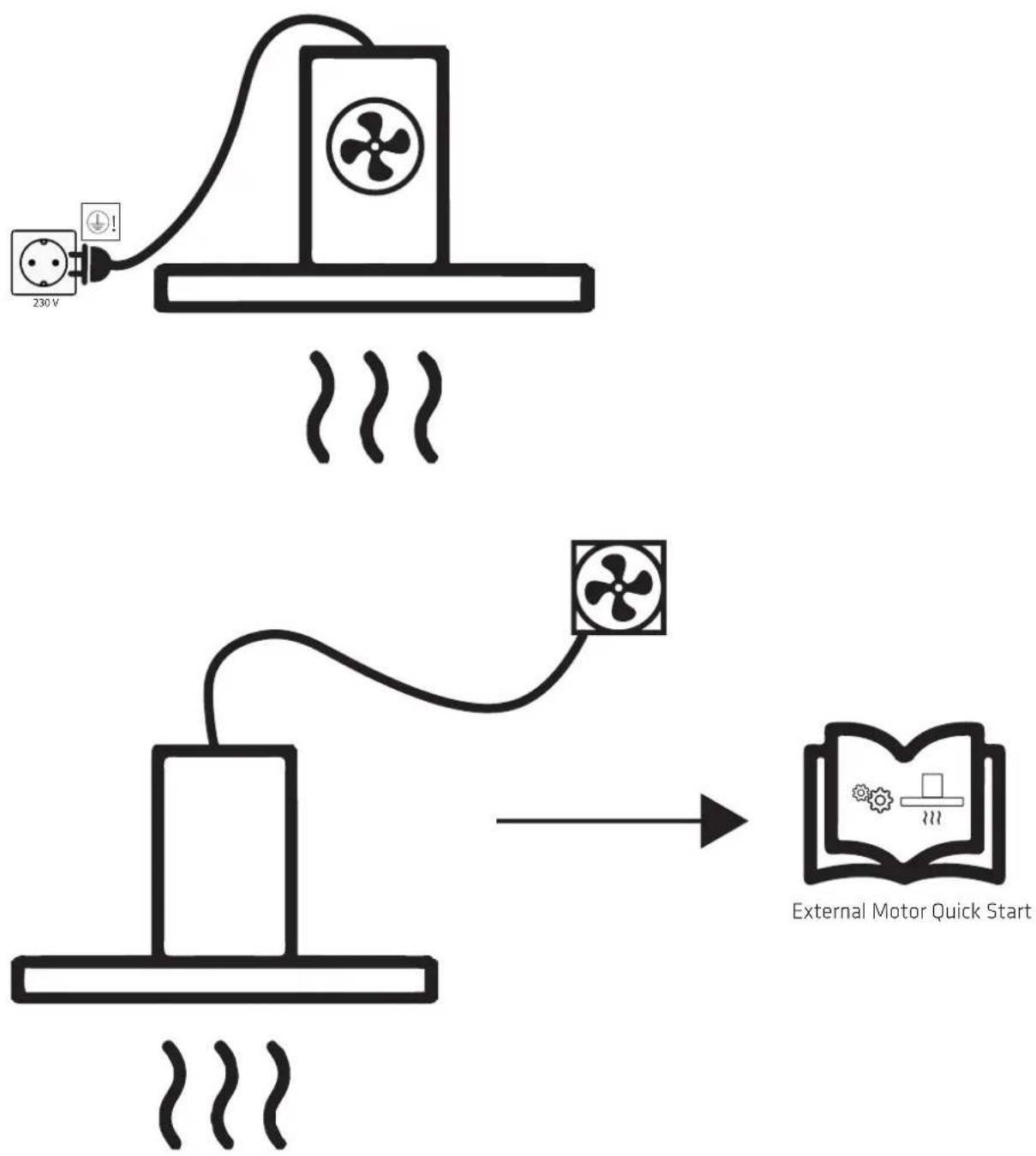

• Liesikupu on suunniteltu käytettäväksi sähköverkossa 230 V ±10 % \~50 Hz standardin EN 50160 mukaisesti
• Liitä liesikupu siihen kytketyllä pistokkeella. HUOMAUTUS: Jos pistokkeessa on maadoitus, se TÄYTYY kytkeä maadoitettuun pistorasiaan.
• Ulkoisella moottorilla varustetuissa malleissa El saa käyttää yhteistä nollajohtoa poistopuhaltimen ja moottorin asennukseen, koska se vaikuttaa laitteen ohjaukseen.
• Muun valmistajan ulkoista moottoria käytettäessä TÄYTYY varmistaa, että moottori on yhteensopiva liesikuvun kanssa. Muussa tapauksessa liesikuvun takuu raukeaa.

- Älä kytke virtaa liesikupuun, ennen kuin asennus on valmis.

- Liesikuvusta ei saa johtaa ilmaa tuuletuksessa käytettävään kanavaan, jossa kulkee kaasuja tai muita palavia materiaaleja, vaan ilma on johdettava erilliseen kanavaan.

- Kansallista lainsäädäntöä ja rakennusmääräyksiä, jotka koskevat poistoilmakanavia ja ilmanvaihtoa, on noudatettava.

- Käytä aina alkuperäisen kokoista poistokanavaa. Jos poistokanava on pienempi, liesikuvun suorituskyky huononee ja melutaso kasvaa.

- Liesikuvun poistokanavan pitäisi olla mahdollisimman lyhyt, jotta liesikupu toimisi mahdollisimman tehokkaasti.

- Hormin mutkien määrä on pyrittävä pitämään mahdollisimman pienenä, jotta liesikupu toimisi mahdollisimman tehokkaasti.

- Thermex suosittelee vastapellin asentamista hormiin vedon estämiseksi. Käytettäessä asennuksessa ulkoista Thermex-moottoria, vastapelti sijoitetaan moottorin yhteyteen.

- Thermex suosittelee ääni- ja lämpöeristetyn hormiputken käyttämistä aina, kun hormi kulkee kylmissä tiloissa.

- Jos liittämiseen käytetään joustavaa putkea, Thermex suosittelee äänenvaimentimen käyttämistä, jotta melutaso pysyisi mahdollisimman pienenä

• Joustavaa putkea käytettäessä on aina varmistettava, että se on venymätön, jotta minimoidaan ilmanvastus ja saavutetaan suurin mahdollinen poistokyky.
• Eri materiaalit vaativat erilaiset tulpat ja ruuvit. Käytä seinätulp-pia ja ruuveja, jotka sopivat materiaaliin, johon liesikupua ollaan asentamassa.
• Asennusohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun.
• Vähimmäisetäisyyden kaasulla toimiviin keittolevyihin liesikuvun alapuolen reunasta TÄYTYY olla 65 cm EN 60335-2-31 -standardin mukaisesti.
• Kotelorakenteisen, vapaasti ripustetun ja seinään kiinnitetyn liesikuvun tapauksessa, Thermex suosittelee keittolevyn ja liesikuvun väliseksi etäisyydeksi 50–70 cm, jotta imuteho olisi mahdollisimman hyvä.
• Tarkista aina lieden käyttöohjeessa määritelty vähimmäisetäisys lieden ja liesikuvun välillä. Jos ohjeissa mainittu etäisyys on Thermexin suositusta suurempi, PITÄÄ noudattaa lieden käyttöohjeessa mainittuja mittoja.
• Kattoon kiinnitettyjen mallien tapauksessa Thermex suosittelee, että etäisyys lieden ja liesikuvun välillä on enintään 3 metriä.

LIESIKUVUN KÄYTTÄMINEN

• Lue aina ohjeet huolellisesti ENNEN liesikuvun käytön aloittamista.
• Säilytä nämä ohjeet myöhempää tarvetta varten.
• Kytke liesikupu aina irti sähköverkosta ennen puhdistusta, huoltoa tai korjausta.
• Liesikuvun mitään osaa ei saa korjata tai vaihtaa, ellei käyttöohjeessa nimenomaisesti suositella sitä.
• Kaikki korjaustyöt on annettava ammattitaitoisen asentajan suoritet-tavaksi.

• Alle 8-vuotiaat lapset, henkilöt, joilla on fyysisiä, henkisiä tai aisteihin liittyviä vajaatoimintoja, sekä henkilöt, joilla ei ole riittävää kokemusta tai tietoa, saavat käyttää liesikupua vain jos näitä henkilöitä valvotaan tai he ovat saaneet riittävästi opastusta liesikuvun turvalliseen käyttöön.

• Lapset eivät saa leikkiä liesikuvulla.

• Puhdistusta ja huoltoa ei saa antaa lasten suoritettavaksi, elleivät he ole valvonnan alaisina.
• Liesikupu pitää puhdistaa säännöllisesti tehokkaan toiminnan ja pitkän käyttöiän takaamiseksi.

- Suodattimeen kertyy rasvaa ja pölyä, jotka voivat syttyä riittämättömän puhdistuksen takia.

- Liesikupu pitää puhdistaa säännöllisesti sisä- ja ulkopuolelta, jotta vältetään rasvatahrojen muodostuminen sen seiniiin ja muihin pintoi- hin.

- Jos liesikupua käytetään samanaikaisesti kaasua tai muita palavia materiaaleja käyttävien laitteiden kanssa, huoneen riittävä ilmanvaihto pitää varmistaa.

- ÄLÄ KOSKAAN liekitä ruokia liesikuvun alla.

- Liettä käytettäessä liesikuvun osat voivat kuumentua.

TOIMITUSSISÄLTÖ

• 1 liesikupu
• 1 supistusputki
• 1 muuntokappale
• 2 kiinnikettä
• 4 ruuvia kiinnikkeen asennukseen
• 2 tulppaa
• 2 ruuvia kuvun asennukseen
• 1 käyttöohje
• 1 asennusohje

ASENNUS

Alsace Slider on olemassa eri malleja, jotka on tarkoitettu asennettavaksi kiinnitettäväksi kaapistoon tai seinään toimitukseen sisältyvillä kiinnitystarvikkeilla. Alsace Slider voidaan toimittaa sekä sisäisellä että ulkoisella moottorilla varustettuna. Vastaavasti sitä voidaan käyttää ilman johtamiseen ulkoilmaan tai sen kierrättämiseen.

Noudata ohjeita, jotka koskevat hankkimaasi mallia ja asennustapaa.

ASENTAMINEN YLÄKAAPPIIN

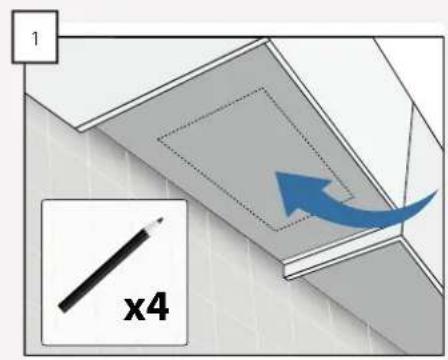

Mittaa moottorikotelon paikka kaapin po- hjaan.

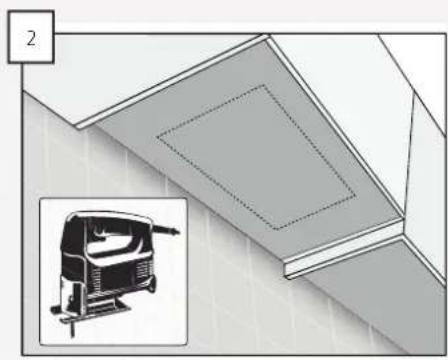

Leikkaa kaapin pohjaan reikä liesikuvun moottorikoteloa varten.

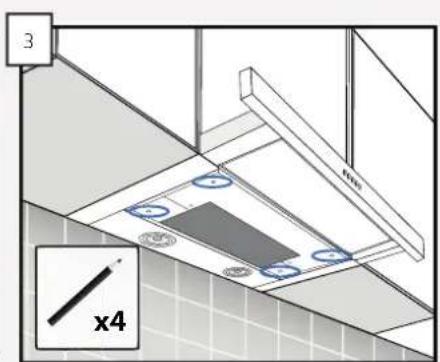

Merkitse neljän ruuvinreiän paikat kaapin pohjaan.

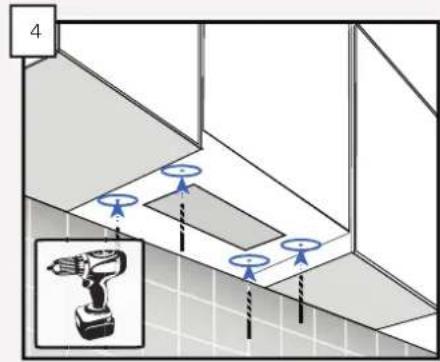

Esiporaa neljä reikää kaapin sivuihin.

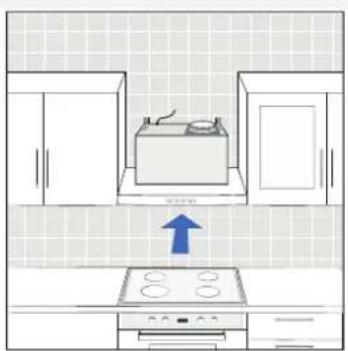

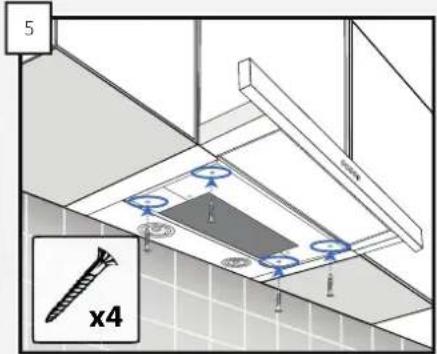

Asenna liesikupu kaappiin neljällä toimitukseen sisältyvällä ruuvilla.

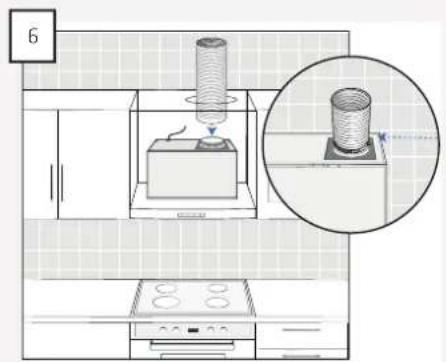

Kiinnitä hormi kupuun. Tarkista huolellisesti, että vastapelti pääsee avautumaan ja sulkeutumaan vapaasti.
HUOMAUTUS: Jos liesikuvussa käytetään sisäilman kierrätystä, on tärkeää johtaa ilma ulos kaapista.

ASENTAMINEN SEINÄÄN

Liesikupu voidaan asentaa seinään sen toimitukseen sisältyvillä kiinnitystarvikkeilla. Se tapahtuu seuraavasti:

1

Asenna kiinnikkeet liesikuvun moottorikoteloon. Käytä kiinnittämiseen neljää toimitukseen sisältyvää ruuvia.

2

Kiinnitä liesikupuun välikappale, joka peittää liesikuvun ja seinän välissä olevan raon. HUOMAUTUS: Välikappaleen voi kääntää kahteen asentoon sen mukaan, kuinka leveä rako seinään on.

3

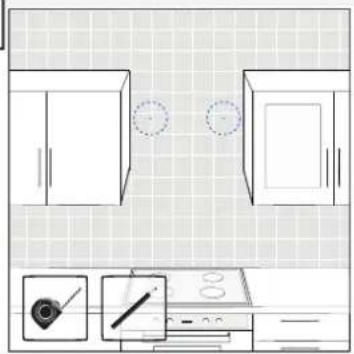

Mittaa ja merkitse liesikuvun asennusreiki- en paikat.

4

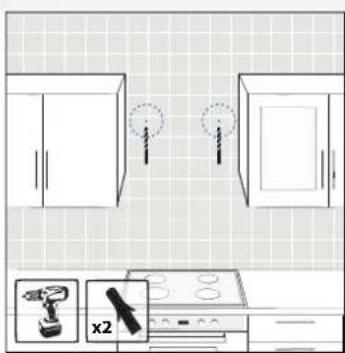

Esiporaa reiät ja asenna tulpat, jotka sopivat materiaalliin, johon liesikupua ollaan asentamassa.

5

Asenna liesikupu seinään neljällä toimitukseen sisältyvällä ruuvilla.

6

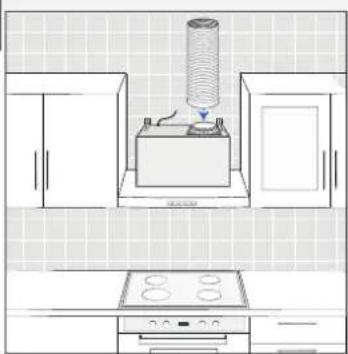

Kiinnitä hormi kupuun. Tarkista huolellisesti, että vastapelti pääsee avautumaan ja sulkeutumaan vapaasti.

HUOMAUTUS: Koskee vain ilmanpoistoa yhteydessä ulkoilmaan.

SÄHKÖASENNUKSET
